纯水机各配件工作原理及故障排除

纯水机各配件工作原理及故障排除

纯水机安装对整机进行检查，先查水管，有无牢固，松动，所有水管都应牢固，颜色统一，不得有扭结，

死弯、开裂等现像出现，其次检查电路，变压器接出接入有无裸露部分，电脑板接线是否正确，不得出现裸露或接错

纯水机各配件工作原理故障处理

一、安装工具

1、手电钻（带冲击、调速）

2、250mm 管钳一把

3、250mm 活络扳手一把

4、12—14mm 吊板手一把、22—24mm 吊板手一把

5、尖嘴钳子一把，侧口钳子一把（或壁纸刀一把）

6、电笔

7、“+”字、“—”字螺丝刀各一把

8、φ6mm、φ8mm 冲击钻头各一把φ11—16开孔器一把

9、10Kg压力表一块

二、安装常用配件

1、生料带、

2、防水胶布、

3、φ8mm 塑料胀堵塞φ6mm 膨胀螺旋栓φ4mm 自攻钉

4、手电筒、

5、毛巾、手套、鞋套

三、纯水机各部位名称及作用

1、进水球阀，纯水机总进水阀门，打开进水球阀，自来水进入纯水机，安装位置位于进水三通侧口，便于安装和维修时关掉水源。

2、5微米PP 棉过滤器，孔径5微米，沉积式前过滤，除去尘土，铁锈，砂砾等大于5微米的物质。

3、低压开关，当水压达到1Kg/c ㎡时，接通电源，使机器正常运行；当断水，或水压达不到1Kg/c ㎡时，切断电源，使机器停止运行，防止高压泵空转。

4、进水电磁阀，当电源接通时，自来水经过进水电磁阀，使纯水机正常制水；当机器停止后切断水源，阻止水过去，通过浓缩水路排走。

5、颗粒活性碳过滤器，预过滤，除去臭味，甲烷，农药，化肥及其它物质。

6、第三级烧结活性炭1μm 保安过滤，截留所有残余悬浮物，滤除余氯、异味、农药等。保护RO（反渗透）膜。

7、高压泵，给自来水加压达到5—8Kg/c ㎡以满足R.O 膜制水的压力及流量需求。

8、R.O 膜，又叫反渗透膜，它是依靠机器对原水所施加的压力，使原水中水分透过RO 膜，而把原水中细微杂质，过多的无机盐，有机物，重金属离子，细菌、病毒、农药、三氯甲烷废物等其它有害物质统统截留下来，并通过连续排放的浓水将这些水中有害异物及盐分排出，进而得到十分洁净的饮用水。它的孔径只有0.0001微米，它对水中最小粒径及最小无机盐离子的去除率在90—96%以上，对细菌、病毒等有害异物的去除率在99.99%以上（理论上可以说是100%）。细菌（0.4—1微米）病毒（0.02—0.4微米）逆渗透膜孔径(约0.0001微米)

9、逆止阀，工程上也叫单向阀，纯水水满，压力达到3 Kg/c ㎡时，防止高压纯水倒流与废水一起排走。

10、高压开关，自动控制纯水机工作，当纯净水的水压达到3 Kg/c ㎡时，切断电源，使纯水机停机；纯净水排出系统（比如打开龙头放水），水压减小，减小到1.5 Kg/c ㎡时自动接通电源，使机器进入正常制水状态。

11、压力储水桶，储存纯水，以供备水。

12、气嘴，给压力储水桶补气或放气。

13、压力桶上球阀，压力储水桶的进水或出水阀门。

14、后置活性碳，除去异味使水质甘醇甜美。

15、鹅劲龙头，取用纯净水的开关。

16、废水比例器，使浓缩水排走，经小孔限流憋压，保证R.O 膜的工作压力。纯水与浓溶水比例1：3。它的作用就是控制流量、保证恒定的系统压力。

17、冲洗电磁阀，由机器（电脑板）自动控制，纯水机累计工作7.5小时，电源接通一次，对R.O 膜进行高压大流量冲冼，冲洗时间1分30秒。

18、电脑板，就是程序控制器，重新分配电路

（1）、电脑板灯的顺序一般为①制水指示、②冲洗指示、③自来水压力指示、④满水指示、⑤电源指示。

四、电脑板指示工作状态。

a、制水灯对应高压泵运转，进水电磁阀打开进水，纯水机正常制水。

b、冲洗灯对应冲洗电磁阀，对膜进行高压，大流量冲洗。

c、满水灯，对应高压开关，压力桶水满，切断电源。

d、电源灯。系统供电正常，电源指示灯常亮。

五、纯水机安装前注意事项

首先检查纯水机外包装标识，是否与需方要求机型相同；检查发货单位或销售发票与需方姓名电话等一致；

要求做到外包装无纰漏、无破损；要求标识、机型与客户要求一致。其次，打开包装后检查分体箱配件、保修卡、说明书及合格证是否齐全，有无缺损。

2、对整机进行检查，先查水管，有无牢固，松动，所有水管都应牢固，颜色统一，不得有扭结，死弯、开裂等现像出现，其次检查电路，变压器接出接入有无裸露部分，电脑板接线是否正确，不得出现裸露或接错，检查扦簧是否接好，应接牢固，有无脱落，检查高低压开关有无破裂，高压开关调压螺丝是否脱落；检查进水、冲洗电磁阀有无线圈裸露的部分；再次检查其他配件，要求无破损，短缺的情况出现。

六、纯水机安装的注意事项：

1、注意服务态度，要谦虚、和善与用户有效的交流和沟通。

2、安装人员自备鞋套、手套及抹布。

3、安装位置的选择一方面要便于安装，还要便于维修与保养。因人而异、因户而异、因实际情况而异，提出我们的方案，并尊重用户的想法。

4、无论是位置摆放，还是装订水管，都要注意美观实用。

5、若需穿墙，或在台面，柜子等处打孔，要注意保持它的完整性，并要合理、美观、若情况无法控制，应先将可能出现的后果与损坏告知用户，并征得其同意。接进水三通时也一样。

6、安装机器时，先将放置机器空间擦洗干净，不得出现机器安装完时，周边环境肮脏不堪。

7、要先接通水源，机器进满后再接通电源。

8、安装结束后，要告知用户使用方法及注意事项，并把可能出现的异常情况告知用户，提出紧急处理办法。

9、安装完毕后，仔细检查，调试，并做好基本情况的登记，确保一切正常后，离开现场。

七、装机

（一）选择合理安装位置，尽可能离水源、电源、排水口近一些，挂装、放在橱柜内均可。（二）安装进水三通及球阀：

1、关闭并确认总阀门关闭（打开龙头不流水）

2、旧管道要注意极易损坏，要提醒用户，找有经验人员或牧业部门协助。

3、将龙头拆下，把进水三通及球阀装上缠好生料带、再将龙头装好。

4、安装后确认不漏水。

（三）组装机器

1、R.O 膜，R.O 膜方向，带二个小密封圈一端向里，用手旋转按压到底（可以抹少许凡士林），不能用盖往里顶或砸。检查密封圈有无大缺陷，壳盖上的密封圈一定要放在膜壳上，并涂少许士凡林，用手拧紧。

2、装滤芯，先把滤壳缠上生料带，顺序为从右到左依次为5微米PP 棉，颗粒性碳，烧结活性炭。PP 棉安装没有方向，颗粒活性碳、烧结活性炭带有胶垫一端对应机头方向，并去掉滤芯外热缩膜同时把胶垫放好，检查密封面、槽、密封圈有无太大缺陷，密封圈涂一些医用凡士林，用专用板手拧紧。

（四）安装储水上球阀：

将储水桶上端螺扣缠一些生料带，然后把储水桶阀上紧，要上正，不要损坏螺扣，也不要用力过大，防止球阀拧裂。

（五）安装鹅颈龙头：

1、如果安装在水槽上，用电钻匀速开孔，孔径为11-16毫米，直接安装鹅颈龙头。

2、如果安装在墙上，固定吊片，（下面留出装管余量，10多公分距离）安装龙头，把装饰件上好，固定牢。

（六）、管线连接：

配件包括配备4～5米长的管子，分别用于4处，分别为自来水进水、压力桶接管、鹅颈龙头接管、废水排出管，安装人员一定要做到合理布局，便于检修。

①塑料件：管口切平，套上螺母，上好管塞（增强管的强度），管口长出螺母2-3毫米。

②进水球阀与进水管安装，将管口切平，套上金属螺母，然后将塑料管插入进水球阀出水口一端，拧紧螺母，不要太用力，以免把管卡弄破

③连结鹅劲龙头：管口切平，套上金属螺母，泥龙套，管口长出螺母，管口长出螺母2-3毫米，塞入管塞，上紧，力度比进水球阀大一些。

④废水连接管接入排污水管道，做好密封。

⑤连接完后，理顺管道。

八、纯水机的调试

（一、）目的，对整机进行最后一次全面调整，检查，以防出现错误。

（二、）方法和作用

1、打开进水球阀，找到鹅颈龙头，注满水后，接通电源；工作指示灯亮。

2、待机器正常制水后，（水流稳定，无气泡），关闭储水桶上球阀，关闭鹅颈龙头，稍后，纯水机停机，证明：高压开关的停机功能完好；稍后观察废水应逐渐停止，证明进水电磁阀完好，有效：高压泵不应该频繁运转，证明逆止阀关闭严实。

3、打开鹅劲龙头，水压逐渐减小，几秒钟以后，纯净机正常制水，证明高压开关开机功能完好，有效。正常制水过程中，纯废水量流速均匀，证明进水电磁阀良好。

4、以上工作重复2-3次。

5、关闭进水球阀，纯水机停机，打开进水球阀，几十秒钟后，纯水机开机，证明纯水机低压开关开机功能完好、有效，重复2-3次。

6、一切正常后，可将压力储水罐制满纯水，打开鹅劲龙头，让纯水冲洗后置活性碳，直到水质干净，关闭鹅劲龙头让机器正常制水。

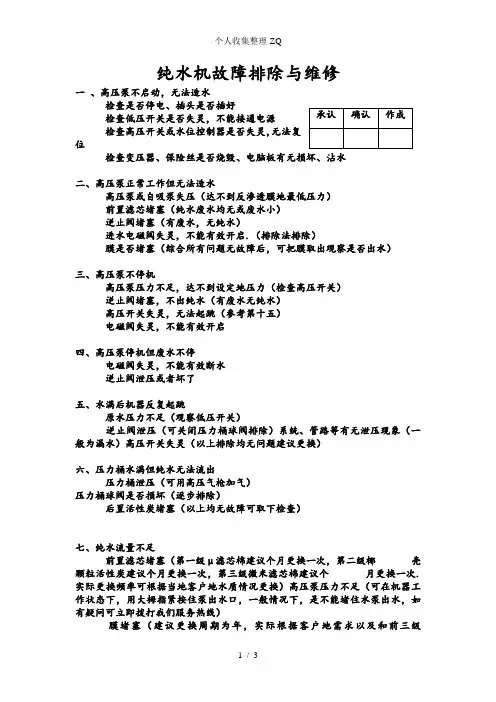

九、纯水机故障判断与排除

（1）不制水（不出水）

1、检查水、电是否正常。

2、高压泵转，有无废水，如果有废水，进水系统，排水系统，有无问题，逆止阀卡死，龙头无纯水流出，膜是否提前报废，或已到使用命，过水不畅或不过水；其它地方有无堵死。

3、如果没有废水，检查进水电磁阀，是否打不开，水通不过去，另外检查滤芯是否已堵死，到更换期限。

4、泵不转，也没水，检查高压开关，（短路法）。

5、泵没有压力（泵也运转）。

6、电路不正常检查电路。

（二）、储水桶水满但不停机

检查高压开关，是否压力太高，如果太高，调整到2.8-3Kg/cm，（水压表选择，量程的1/3-2/3最准确，所测量程乘以2，0.6Ma。）压力不要大，压力太大，进水压力也相应增大，这样废水就会增加。间接反应增大，这样废水就会增加。间接反应高压泵的压力，达不到3Km/cm2a，高压泵压力不够，再者就是高压泵压力太低，正常应在6-8Kg/cm2。

（三）、无水不开机

控制板灯亮、短路法检查高压开关。断路法检查低压开关。

（四）停机后废水不停

进水电磁阀关闭不严，或装反。逆止阀返水不停，二种情况流走的废水不一样，前一种自来水，后一种是纯净水。水质不一样：水量不一样。前一种比较冲，后一种流量较小，由于逆止阀造成不停废水，可以关闭储水桶球阀，废水水流停止，可以判断。

（五）、机器频繁启动

逆止阀返水，高压开关压力高置太高。

（六）、根据各部件作用来判断它的故障。

1、高压开关：水满不停机，压力桶缺水不开机。

2、逆止阀：故障一、废水不停，水质好；故障二、高压泵在没有纯水时运转；

故障三、逆止阀阀芯卡死不过纯净水，纯水机运转正常，指示灯正常，但不制水。

3、进水电磁阀：

故障一、关闭不严废水不停，水质差，流量大。故障二，进水电磁阀打不开，不进水，造成不制纯净水，特点是电脑板显示正常，水泵运转正常，废水也没有。

4、低压开关：

故障之一，停水后不停机，电脑板是①、③、⑤灯亮，断路法。

故障之二，有水后，水压正常，不开机，短路法。

5、冲洗电磁阀：

故障之一，不冲洗，电磁阀打不开。

故障之二，关闭不严，废水在流。废水流量大，压力会降低很多，严重时造成不制水。

6、高压泵：

压力不够，不能正常制水。不停机，达不到高压开关的停机压力，制水不正常水质也不好。

7、压力桶：

故障之一，不出水或出水少，一是水胆漏，气嘴出水，不可修复，换桶。

故障之二，出黄水，PE 衬破裂，造成水与钢桶直接触，生锈，面且变味。

8、R．O 膜：

去除率低，低开90%，不正常。随着时间的推移，用水量的增加、去除率、产水量逐渐减少。

9、滤芯：

故障之一，堵塞，第一级堵塞，电脑板只亮第五灯，（绿苔、细菌、泥沙堵塞）。显示停水，第二、三级堵塞，①、③、⑤灯都在亮，没有废水也制水，与进水电磁阀没打开一样，分段排除法。

故障之二，第五级堵塞，水满，不出纯净水，分段排除法。

故障之三，滤芯失效，影响机器各部件寿命及效果。

10、电脑板，指示工作状态，重新分配电路。电脑板灯亮，但水未满，排除高压开关的问题，电脑板出故障。

1 、故障现象故障原因故障处理

不制水没有电

检修电源

高低压阀故障修理或更换

加压泵损坏修理或更换

冲洗开关在冲洗位置关闭冲洗开关新型机（冲洗开关）

停水或水压过低恢复供水增压水泵与客户讲清楚

进水电磁阀损坏（不过水，打不开）更换电磁阀

前置过滤或RO 膜堵塞逐级检查清洗或更换

管路接错对照流程图重新接

2、故障现象故障原因故障处理

制水量少进水流量小调大进水压力

前置或后置过滤芯堵塞逐级检查并加以处理

增压泵压力小用压力表测，如压力小则修理或更换（5-8Kg/cm2）

冲洗开关没冲洗（新型机）打开冲洗开关

RO 膜堵塞清洗或更换RO 膜

3、故障现象故障原因故障处理

机器启动频繁逆止阀失灵更换逆止阀

高压阀压差过小（压差一般1KgF/cm2）更换高压阀

4、故障现象故障原因故障处理

罐内无水或满水后不出水储水压力罐进水开关未打开打开进水开关

罐内预设压力消失

5、故障现象故障原因故障处理

纯水有异味或口感差前置活性碳失效更换新的

后置活性碳失效更换新的

储水压力罐内胆破漏更换压力罐

RO 膜堵塞清洗或更换RO 膜

6、故障现象故障原因故障处理

纯水TDS 值高（纯水TDS 值≤原水TDS 值×10%）去除率≥90%

纯水TDS 值高前置滤芯未及时更换逐级更换直至达标

后置活性碳失效更换新的

RO 膜失效更换RO 膜

RO 膜在膜壳内放置密封不严更新放置（主要是新机器）

新装机器后置活性炭未冲洗干净增加冲洗时间

储水压力罐内胆破漏更换压力罐

7、故障现象故障原因故障处理

储水罐存水少高压阀压力过低（高压开关）用压力表测，如压力小则修理或更换

安装机器流程

一、进水三通和球阀。

二、装RO 膜。

三、装5微米PP 棉，颗粒活性炭、烧结活性炭。

四、机处和装鹅颈龙头处打孔。

五、装压力桶。

六、装鹅颈龙头。

七、机器、连接水管线路。

（1）5微米PP 棉---进水三通球阀。

（2）废水处---下水管道。

（3）压力桶---后置活性炭（右端）。

（4）后置活性炭（左端）---鹅颈龙头。

八、列水管线路，保持水管线路走向一致。

九、调试。

中山市净之宝电器有限公司
