【CN109622294A】一种用于果树树干涂白的连续供料涂白装置【专利】
(51)Int .Cl . B05C 1/06(2006 .01) B05C 11/10(2006 .01) A01G 13/00(2006 .01)
(10)申请公布号 CN 109622294 A (43)申请公布日 2019.04.16
( 54 )发明 名称 一种用于果树树干涂白的连续供料涂白装
权利要求书1页 说明书3页 附图4页
CN 109622294 A
CN 109622294 A
权 利 要 求 书
1/1 页
1 .一种用于果树树干涂白的连续供料涂白装置，其特征在于，包含有浆刷总成（1）、料 罐总成（2）和驱动总成（3），所述料罐总成（2）包含有罐体（21），所述罐体（21）顶部设置进料 并清淤口（22）、进气口（23），底部侧面上设置出料管（24），所述驱动总成（3）包含有气泵 （31）、压力表（32）和蓄电池（33），所述气泵（31）通过输气管路与进气口（23）连通，所述压力 表（32）设置于罐体（21）顶部与罐体（21）连通 ，所述蓄电 池（33）通过压 力人工控 制电 开关 （34）、变频开关（35）与气泵（31）连接，所述输气管道内设置压力传感器（36），所述变频开关 （35）与压力传感器（36）连接，所述浆刷总成（1）包含有顺次连通的出料软管（11）、出料硬管 （12）、弯头（13）和弥散浆 刷头（14），所述出料软管（11）与出料管（24）连通 ，所述出料硬管 （12）上设置浆料节制阀（15）。
2 .根据权利要求1所述的一种用于果树树干涂白的连续供料涂白装置，其特征在于，所 述罐体（21）底部设置至少两个出料管（24），用以连通各自的浆刷总成（1）。
3 .根据权利要求1所述的一种用于果树树干涂白的连续供料涂白装置，其特征在于，所 述浆刷总成（1）的弥散浆刷头（14）包含有刷体基板（141）、后盖（142）、浆料弥散腔（143）、弥 散孔（144）、刷毛孔（145）及刷毛（146），若干所述刷毛孔（145）均匀布设于刷体基板（141）的 四 周并在中间空间按列排列 ，若干所述弥散孔（144）均匀分布于每两列刷毛孔（145）之间 ， 所述刷体基板（141）与后盖（142）通过螺栓紧固形成浆料弥散腔（143），所述刷毛（146）置于 刷毛孔（145）内，所述后盖（142）与弯头（13）连通。
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910042742 .3
(22)申请日 2019 .01 .17
(71)申请人 山东省果树研究所 地址 271000 山东省泰安市泰山区龙潭路 64号
(72)发明人 孙洪雁 高广举 张勇 马亚男
(74)专利代理机构 济南誉丰专利代理事务所 (普通合伙企业) 37240
2
CN 109622294 A说 明 书Fra bibliotek1/3 页
一种用于果树树干涂白的连续供料涂白装置
技术领域 [0001] 本发明涉及果树培育辅助设备领域，具体的说是一种用于果树树干涂白的连续供 料涂白装置。
背景技术 [0002] 果树树干涂白的重要意义不言而喻，一直以来果树树干涂白过程中每个动作均为 纯手工操作，使之成为果园生产中劳动强度大、工作效率低、浪费物料多的工种。近些年来， 随 着装饰行业墙面喷 涂机的 出现 ，许多人尝试以 墙面喷 涂机对树干进行涂白 剂的喷 涂 ，以 期实现树干涂白 机械化 ，但实践证明 ，使 用墙面喷涂机对树干进行涂白 剂喷涂存在着众多 根本无法克服的缺陷 ，这些缺陷主要是高压射流会损伤树皮 ；涂白浆料过稠阻 塞喷枪 ，过稀 挂树太薄，涂白几乎没有效果；树干圆形的特点使迎喷面极小，绝大部分涂白浆料不能喷在 树干上而是喷 在土壤中 ，不仅造成涂白的极大浪费而大幅 度地提高生产成本 ，而且过多的 涂白剂失落土壤中还会对土壤的性质产生不小的负面影响。
发明内容 [0003] 为解决上述存在的技术问题，本发明提供了一种用于果树树干涂白的连续供料涂 白 装置 ，半自 动化结构 ，一次性完成多行树干的涂白工作 ，工作效率高 ，劳动强度低 ，涂白 剂 用量少，涂白效果好。 [0004] 本发明解决其技术问题采用的技术方案是：
一种用于果树树干涂白的连续供料涂白装置，包含有浆刷总成、料罐总成和驱动总成， 所述料罐总成包含有罐体 ，所述罐体顶部设置进料并清淤口 、进气口 ，底部侧面上设置出料 管 ，所述驱 动总成包含有气泵、压力表和蓄电 池 ，所述气泵通过输气管路与进气口 连通 ，所 述压力表设置于罐体顶部与罐体连通 ，所述蓄电 池通过压力人工控 制电 开关 、变频开关 与 气泵连接，所述输气管道内设置压力传感器，所述变频开关与压力传感器连接，所述浆刷总 成 包含有顺次 连通的 出料软管 、出料硬管 、弯头 和弥 散浆 刷头 ，所述出料软管 与出料管连 通，所述出料硬管上设置浆料节制阀。 [0005] 所述罐体底部设置至少两个出料管，用以连通各自的浆刷总成。 [0006] 所述浆刷总成的弥散浆刷头包含有刷体基板、后盖、浆料弥散腔、弥散孔、刷毛孔 及刷毛，若干所述刷毛孔均匀布设于刷体基板的四周并在中间空间按列排列，若干所述弥 散孔均匀分布于每两列刷毛孔之间 ，所述 刷体基板与后盖通过螺栓紧固形成浆料弥散腔 ， 所述刷毛置于刷毛孔内，所述后盖与弯头连通。 [0007] 本发明设计了浆刷总成、料罐总成和驱动总成三部分，结构简单，便于操作和维 护，实用性强，以气压方式驱动进料和出料，并通过压力传感器、变频开关控制出料的情况， 可连续或者间歇性出料，通过料浆节制阀控制出料的速度，使涂白料浆能够连续、均匀的通 过浆 刷释放 ，罐体底部设置若干个出料管可连接若干浆 刷总成 ，实现多行果树的 涂白 工作 同时进行 ，整个装置随电 动载车行走 ，大大提高了操作的效率 ，降 低了操作的劳动强度 ，最
置 ( 57 )摘要
本发明公开了一种用于果树树干涂白的连 续供料涂白 装置 ，涉及果树培育辅助设备领域 ， 设计了浆 刷总成 、料罐 总成 和驱 动总成三部分 ， 结构简单 ，便于操作和维护 ，实 用性强 ，以 气压方 式驱 动进料 和出料 ，并通过压力传感器 、变频开 关控 制出料的 情况 ，可连续或者间歇性出料 ，通 过料浆节制阀控制出料的速度，使涂白料浆能够 连续 、均匀的 通过浆 刷释放 ，罐体底部设置若干 个出料管可连接若干浆刷总成，实现多行果树的 涂白 工作同时 进行 ，整个装置随电 动载车行走 ， 大大提高了操作的效率 ，降 低了操作的劳动强 度 ，最大限 度节约了涂白 剂的 用量 ，降 低了果园 的生产成本。
一种树干涂白装置[实用新型专利]
![一种树干涂白装置[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/d79ddf04aeaad1f347933f3d.webp)
专利名称：一种树干涂白装置专利类型：实用新型专利
发明人：张凯,穆太昌
申请号：CN201920111940.6申请日：20190123
公开号：CN211637185U
公开日：
20201009
专利内容由知识产权出版社提供
摘要：本实用新型涉及园林用设备领域，尤其是一种树干涂白装置,包括，供液单元，提供具有压力的喷涂液；手持杆；支撑环，与手持杆的一端部相连，包括两个弧形的支撑杆，其中一个支撑杆与手持杆转动相连，在手持杆与转动的支撑杆之间设有一锁止结构；喷嘴，沿支撑环间隔设置，且与供液单元相连；对中件，包括N个等间距间隔设置在支撑环内侧的支撑滚轮，支撑滚轮与支撑杆之间滑动连接，且支撑滚轮与支撑杆之间分别设有一弹性件，以限制支撑滚轮向外滑动，N为大于2的整数；涂刷件，设置于喷嘴的下侧，且与支撑杆相连。
它结构巧妙，设计合理，不仅可以提高树干涂白的效率，还极大的改善了作业环境。
显然，本实用新型能够有效解决当前的问题。
申请人：山东英才学院
地址：251400 山东省济南市济阳县崔寨镇山东英才学院北校区
国籍：CN
代理机构：济南千慧专利事务所(普通合伙企业)
代理人：商福全
更多信息请下载全文后查看。
一种树干自动涂白工作装置[实用新型专利]
![一种树干自动涂白工作装置[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/f7ca96dbb90d6c85ed3ac6c3.webp)
专利名称：一种树干自动涂白工作装置专利类型：实用新型专利
发明人：范琴
申请号：CN201721527841.3
申请日：20171116
公开号：CN207805853U
公开日：
20180904
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种树干自动涂白工作装置，包括控制装置、固定架、升降装置、升降台、工作臂、涂白小车和直线驱动装置；固定架安装于伸缩臂的活动端上，升降装置安装于固定架上，升降台安装于升降装置上，工作臂的数目为两个，且均为半圆形结构体，两个工作臂的后端转动安装于升降台上，工作臂具有一环形面、一连接于环形面外侧的外环壁和一连接于环形面内侧的内环壁，环形面、外环壁和内环壁组成半圆形的绕行轨道，涂白小车能够沿绕行轨道移动；直线驱动装置的数目为两个，其一端铰接于升降台、另一端铰接于相应的工作臂。
本实用新型具有的有益效果：能够降低劳动强度、提高作业效率以及改善涂白效果。
申请人：范琴
地址：214522 江苏省泰州市靖江市孤山镇勇进村东胜埭40号
国籍：CN
代理机构：南京纵横知识产权代理有限公司
代理人：董建林
更多信息请下载全文后查看。
一种用于园林的树木涂白装置[实用新型专利]
![一种用于园林的树木涂白装置[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/ed587144dd3383c4ba4cd220.webp)
专利名称：一种用于园林的树木涂白装置专利类型：实用新型专利
发明人：胡小多
申请号：CN202021100172.3
申请日：20200615
公开号：CN212550107U
公开日：
20210219
专利内容由知识产权出版社提供

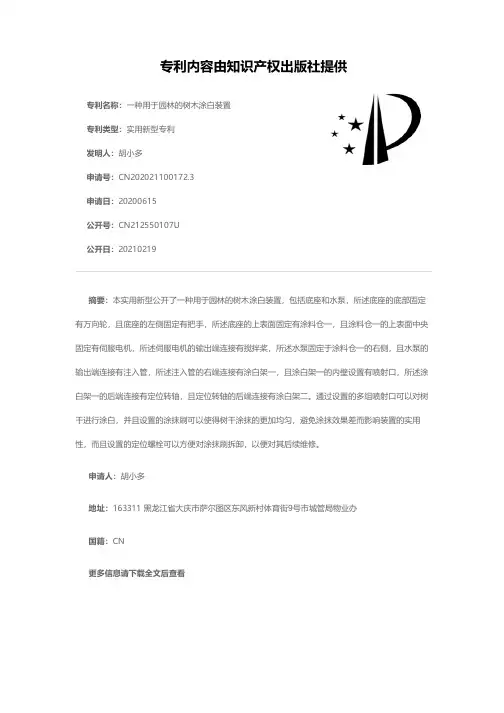

摘要：本实用新型公开了一种用于园林的树木涂白装置，包括底座和水泵，所述底座的底部固定有万向轮，且底座的左侧固定有把手，所述底座的上表面固定有涂料仓一，且涂料仓一的上表面中央固定有伺服电机，所述伺服电机的输出端连接有搅拌桨，所述水泵固定于涂料仓一的右侧，且水泵的输出端连接有注入管，所述注入管的右端连接有涂白架一，且涂白架一的内壁设置有喷射口，所述涂白架一的后端连接有定位转轴，且定位转轴的后端连接有涂白架二。
通过设置的多组喷射口可以对树干进行涂白，并且设置的涂抹刷可以使得树干涂抹的更加均匀，避免涂抹效果差而影响装置的实用性，而且设置的定位螺栓可以方便对涂抹刷拆卸，以便对其后续维修。
申请人：胡小多
地址：163311 黑龙江省大庆市萨尔图区东风新村体育街9号市城管局物业办
国籍：CN
更多信息请下载全文后查看。
树木涂白装置及树木涂白机[发明专利]
![树木涂白装置及树木涂白机[发明专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/d3b95f2515791711cc7931b765ce05087632758e.webp)

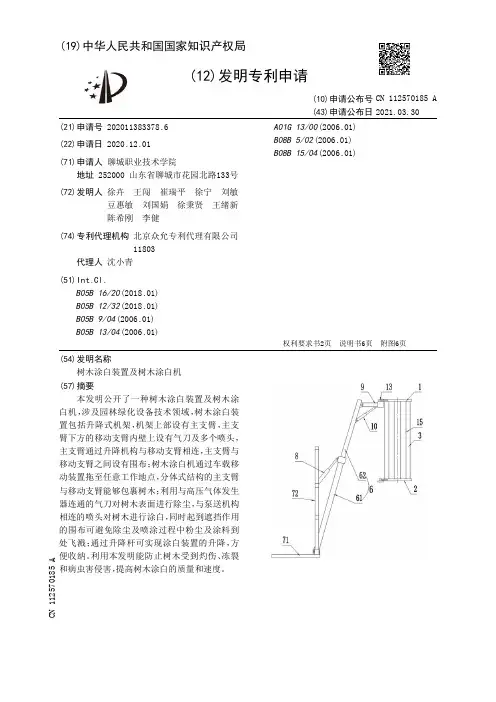

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011383378.6(22)申请日 2020.12.01(71)申请人 聊城职业技术学院地址 252000 山东省聊城市花园北路133号(72)发明人 徐卉 王闯 崔瑞平 徐宁 刘敏 豆惠敏 刘国娟 徐秉贤 王绪新 陈希刚 李健 (74)专利代理机构 北京众允专利代理有限公司11803代理人 沈小青(51)Int.Cl.B05B 16/20(2018.01)B05B 12/32(2018.01)B05B 9/04(2006.01)B05B 13/04(2006.01)A01G 13/00(2006.01)B08B 5/02(2006.01)B08B 15/04(2006.01)(54)发明名称树木涂白装置及树木涂白机(57)摘要本发明公开了一种树木涂白装置及树木涂白机，涉及园林绿化设备技术领域，树木涂白装置包括升降式机架，机架上部设有主支臂，主支臂下方的移动支臂内壁上设有气刀及多个喷头，主支臂通过升降机构与移动支臂相连，主支臂与移动支臂之间设有围布；树木涂白机通过车载移动装置拖至任意工作地点，分体式结构的主支臂与移动支臂能够包裹树木；利用与高压气体发生器连通的气刀对树木表面进行除尘，与泵送机构相连的喷头对树木进行涂白，同时起到遮挡作用的围布可避免除尘及喷涂过程中粉尘及涂料到处飞溅；通过升降杆可实现涂白装置的升降，方便收纳。
利用本发明能防止树木受到灼伤、冻裂和病虫害侵害，提高树木涂白的质量和速度。
权利要求书2页 说明书6页 附图6页CN 112570185 A 2021.03.30C N 112570185A1.一种树木涂白装置，其特征在于：包括升降式机架，所述机架的上部设有主支臂，所述主支臂的下方设有移动支臂，所述主支臂通过升降机构与移动支臂相连，所述主支臂与移动支臂均为能够包裹树木的分体式结构；所述主支臂与移动支臂之间设有用于围挡树木的围布；所述移动支臂的内壁上设有连通高压气体发生器的气刀及多个与泵送机构相连的喷头。
一种用于植物保护的树干刷白装置[实用新型专利]
![一种用于植物保护的树干刷白装置[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/cb40a243d1f34693dbef3e92.webp)
专利名称：一种用于植物保护的树干刷白装置专利类型：实用新型专利
发明人：张莉,李培胜,李庆伟
申请号：CN201720387813.X
申请日：20170414
公开号：CN206716339U
公开日：
20171208
专利内容由知识产权出版社提供
摘要：本实用新型涉及植物保护装置领域，具体的说是一种用于植物保护的树干刷白装置。
包括储液箱、活塞式抽水机以及搅拌机构，活塞式抽水机的机壳固定在储液箱上，其抽液管与储液箱内腔连通，其出液管通过导管连接有毛刷，搅拌机构包括叶轮、直线轴承以及驱动杆，叶轮通过支架设置在储液箱的内腔，直线轴承垂直固定在储液箱顶部位于活塞式抽水机的压柄下方的位置，驱动杆套设在直线轴承内，在驱动杆的上端铰接有第一连接杆，其自由端与压柄铰接连接，在驱动杆的下端铰接有第二连接杆，其自由端铰接连接在叶轮侧面上的非中心位置。
本实用新型利用活塞式抽水机将储液箱内的刷白剂吸至毛刷，避免毛刷来回蘸取污染到刷白剂以及刷白剂暴露造成的氧化。
申请人：张莉
地址：471000 河南省洛阳市西工区行署路4号院37栋2门102号
国籍：CN
代理机构：洛阳公信知识产权事务所(普通合伙)
代理人：罗民健
更多信息请下载全文后查看。
一种树干涂白设备的使用方法[发明专利]
![一种树干涂白设备的使用方法[发明专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/9b46465a24c52cc58bd63186bceb19e8b8f6ec3e.webp)

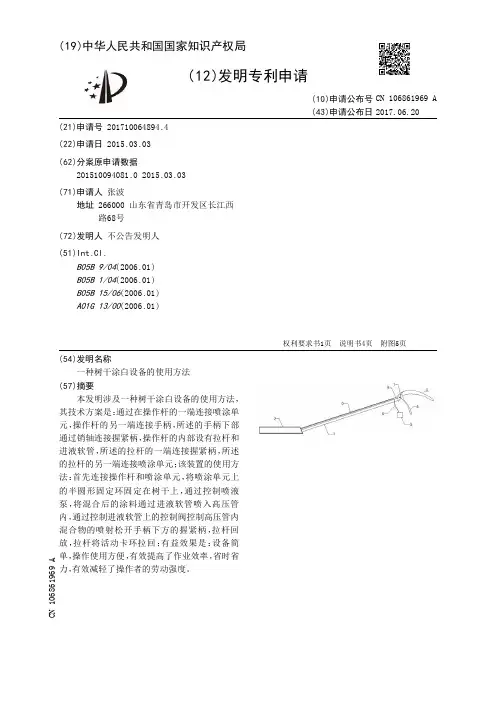

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710064894.4(22)申请日 2015.03.03(62)分案原申请数据201510094081.0 2015.03.03(71)申请人 张波地址 266000 山东省青岛市开发区长江西路68号(72)发明人 不公告发明人 (51)Int.Cl.B05B 9/04(2006.01)B05B 1/04(2006.01)B05B 15/06(2006.01)A01G 13/00(2006.01)(54)发明名称一种树干涂白设备的使用方法(57)摘要本发明涉及一种树干涂白设备的使用方法，其技术方案是：通过在操作杆的一端连接喷涂单元，操作杆的另一端连接手柄，所述的手柄下部通过销轴连接握紧柄，操作杆的内部设有拉杆和进液软管，所述的拉杆的一端连接握紧柄，所述的拉杆的另一端连接喷涂单元；该装置的使用方法：首先连接操作杆和喷涂单元，将喷涂单元上的半圆形固定环固定在树干上，通过控制喷液泵，将混合后的涂料通过进液软管喷入高压管内，通过控制进液软管上的控制阀控制高压管内混合物的喷射松开手柄下方的握紧柄，拉杆回放，拉杆将活动卡环拉回；有益效果是：设备简单，操作使用方便，有效提高了作业效率，省时省力，有效减轻了操作者的劳动强度。
