VPDN技术简介
VPDN技术简介
VPDN是拨号业务的VPN，指利用公共网络的拨号及接入网实现的虚拟专用网，可为企业、小型ISP、移动办公人员提供接入服务。
VPDN能够充分利用现有的网络资源，提供经济、灵活的联网方式，为客户节省设备、人员和管理所需要的投资，降低用户的费用，所以必将得到广泛的应用。
下面就VPDN作一介绍。
一、VPDN基本原理
VPDN主要由网络接入服务器（NAS）、用户端设备（CPE）和管理工具组成。
VPDN的构成如图1所示。
其中NAS由大型ISP或电信部门提供，其作用是作为VPDN的接入服务，提供广域网接口，负责与PSTN、ISDN的连接，并支持各种LAN的协议、安全管理和认证、隧道及相关技术；CPE是VPDN的用户端设备，位于用户总部，根据网络功能的不同，可以是由NAS、路由器或防火墙等提供相关的设备来担任；VPDN管理工具对VPDN设备和用户进行管理。
属于电信部门或大型ISP来管理，属于用户的设备及用户管理功能由用户方进行管理。
二、VPDN隧道协议
VPDN隧道协议有点到点隧道协议（PPT P）、第二层转发协议（L2F）、第二层隧道协议（L2TP）等几种。
1、点到点隧道协议（PPTP）
PPTP是PPP（点到点协议）的一种扩展，提供了在ip网上建立多协议的安全VPN的通信方式，远端用户能够通过任何支持PPTP的ISP访问企业的专用网络。
PPTP提供PPTP 客户机及其服务器之间的保密通信。
通过PPTP，客户可以采用拨号方式接入公共的IP网方法是：拨号客户首先按常规方式拨号到ISP的NAS，建立PPP连接；在此基础上，客户进行第二次拨号，建立到PPTP服务器的连接。
2、第二层转发协议（L2F）
L2F是可以在多种介质上建立多协方安全VPN的通信方式。
它将链路层的协议封装起来传送，因此网络的链路层完全独立于用户的链路层协议。
L2F远端用户能够通过任何拨号方式接入公共IP网络，方法是：先按常规方式拨号到ISP和NAS，建立PPP连接；然后，NAS根据用户名等信息发起第二次连接，呼叫用户网络的服务器。
3、第二层隧道协议（L2TP）
LETF建立将PPTP和L2F的最优秀部分组成一个标准，就称为L2TP。
自1999年5月以来，L2TP一直在开发中，某些部分正由Cisco和Microsoft开发实现。
在L2TP协议中，规定了3个网络元素，即LAC（L2TP access Concentrator），LNS（L2TP Network Server）和主局域
网的管理域（Management Domain）。
LAC与LNS是对等的两个端点，隧道建立在它们之间。
LAC对用户端收到的PPP帧进行封装，通过隧道传送到LNS，由LNS将用户的PPP帧解封并传送到目的主机。
主局域网中的管理域负责地址分配、认证、授权、记费。
L2TP使用两种类型的信息包：一种是控制信息包，用于建立、维护、清除隧道和呼叫，它使用可靠的控制信道来保证住信息的传送；另一种是数据信息包，由于封装PPP信息帧，在传输过程中发生信息帧的丢失，不会有数据信息包的重传。
从L2TP协议结构中可以看出，PPP帧是在一个不可靠的数据通道中传送的，它首先被L2TP协议头封装，然后再被封装成相应传送网络的协议包进行传送；L2TP控制信息包与数据信息包是封装在同一个数据包中进行传送的，在所有控制信息中都要求有序列号，以保证控制信息在控制信道中的可靠传送。
4、安全协议（IPSec）
IPSec是一组开放的网络安全检查协议的总称，提供访问控制、无连接的完整性、数据来源验证、加密及数据流分类加密等服务。
IPSec在IP层提供上述安全服务。
IPSec包括3个基本协议：认证头（AH）、报文安全封装协议（ESP）和安全密钥管理协议（ISAKMP）。
AH 提供的主要功能有数据来源验证、数据完整性验证和报文重放功能。
ESP主要是在AH协议的功能之外再提供对IP报文的加密功能。
ISAKMP提供双方交流时的共享安全信息。
IPSec 可用两种方式对数据流进行加密：隧道方式和传输方式，如图2所示。
隧道方式对整个IP 包进行加密，使用一个新的IPSec包打包。
传输方式仅对数据净荷进行加密，源IP包的地址部分不处理。
IPSec支持的组网方式包括：主机与主机、主机与网关、网关与网关。
IPSec 可提供对远程访问用户的支持，还可以和L2TP、GRE等隧道协议一起使用，给用户提供更大的灵活性和可靠性。
三、VPDN实施方式
VPDN的实施方式有两种：一种是通过NAS与VPDN网关建立隧道；另一种是客户机与VPDN网关建立隧道。
前者是NAS通过隧道协议与VPDN网关建立通道，将客户的PPP连接直接连到企业网关上，目前可以使用的协议有L2F和L2TP。
后者是由客户机首先建立与因特网的连接，再通过专用的客户软件与网关建立通道连接，一般使用PPTP和IPSec协议。
四、VPDN业务分类
VPDN业务可分为全国范围的VPDN业务和省内的VPDN业务。
全国范围的VPDN业务指申请了该业务的用户能在全国范围内使用该业务。
省内的VPDN业务指申请了该业务的用户能在本省内使用该业务，出省后无法使用。
全国业务和省内业务采用不同的用户域名体系结构来标志。
五、VPDN业务认证功能
拨号用户使用VPDN业务时有两种认证情况：一种是一次认证；另一种是二次认证。
一般情况下，为了保证VPN的安全性，通常需要采用二次认证。
所谓二次认证是指在接入服务器和企业安全服务器上分别进行用户认证。
接入服务器进行初步认证，确定该用户是否为
合法的VPDN用户以及是否建立IP隧道。
隧道建立后，企业安全服务器对用户进行第二次认证，再次确认用户是否为企业的合法用户。
一般来说，二次认证方式要比一次认证方式的安全性高。
但在企业的人力、物力资源匮乏，又有较大的业务量时，通常也可采用一次认证，即仅在接入服务器上作认证。

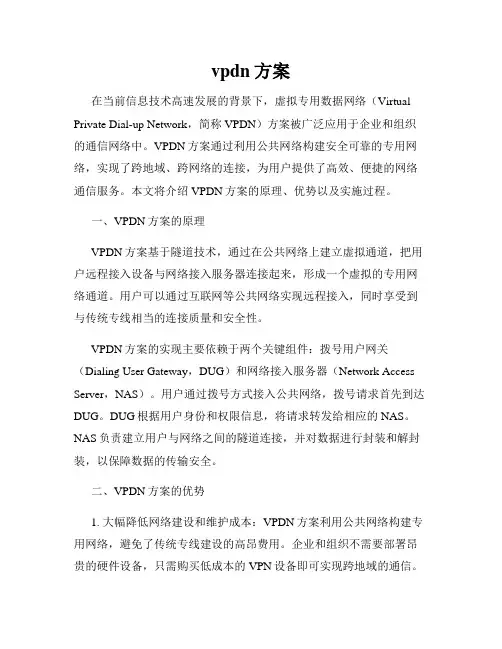

vpdn方案
vpdn方案在当前信息技术高速发展的背景下，虚拟专用数据网络（Virtual Private Dial-up Network，简称VPDN）方案被广泛应用于企业和组织的通信网络中。
VPDN方案通过利用公共网络构建安全可靠的专用网络，实现了跨地域、跨网络的连接，为用户提供了高效、便捷的网络通信服务。
本文将介绍VPDN方案的原理、优势以及实施过程。
一、VPDN方案的原理VPDN方案基于隧道技术，通过在公共网络上建立虚拟通道，把用户远程接入设备与网络接入服务器连接起来，形成一个虚拟的专用网络通道。
用户可以通过互联网等公共网络实现远程接入，同时享受到与传统专线相当的连接质量和安全性。
VPDN方案的实现主要依赖于两个关键组件：拨号用户网关（Dialing User Gateway，DUG）和网络接入服务器（Network Access Server，NAS）。
用户通过拨号方式接入公共网络，拨号请求首先到达DUG。
DUG根据用户身份和权限信息，将请求转发给相应的NAS。
NAS负责建立用户与网络之间的隧道连接，并对数据进行封装和解封装，以保障数据的传输安全。
二、VPDN方案的优势1. 大幅降低网络建设和维护成本：VPDN方案利用公共网络构建专用网络，避免了传统专线建设的高昂费用。
企业和组织不需要部署昂贵的硬件设备，只需购买低成本的VPN设备即可实现跨地域的通信。
2. 灵活的网络扩展性：VPDN方案采用虚拟通道技术，可以根据用户需求随时灵活扩展网络容量，无需额外的硬件设备和线路改造。
这对于不断增长的企业和组织来说十分便利。
3. 提供高度安全的网络通信：VPDN方案采用加密技术对数据进行保护，确保传输过程的安全性和机密性。
用户可以通过VPN隧道实现远程访问，而不用担心数据泄露和安全风险。
4. 强大的互联互通能力：VPDN方案可以实现不同网络之间的互联互通，不受地域和网络类型的限制。
无论是办公室、分公司、移动办公还是移动用户，都可以通过VPDN方案轻松实现网络通信和资源共享。
VPDN技术
12
三、案例分析—人湶宾馆
• 成功案例： 青岛邦德器材有限公司
青岛邦德器材有限公司位于青岛市四方区哈尔滨路34号丙。公司成 立于1999年，致力于提高国内包装印刷品质，引进先进的技术和高 品质的材料，以美国CUE 优力胶垫，奥地利VIKING尖齿刀具，纸箱 模切器材和柔版印刷材料为重点， 在中国印刷包装行业享有一定的 声誉。
6
二、市场开发
1、中小企业信息化的两大特点： • 网络安全和移动化已经成为互联网发展的两大热点。 • 一方面，随着互联网在企业领域应用的不断深化和各种信 息化应用的不断完善，IP VPN的组网方式以其简单、灵活、 方便等特点越来越受到广大用户的青睐。 • 另一方面，企业对办公实效性要求日益提高，越来越多的 出差人员需要通过互联网访问到企业内网的办公系统，实 现移动办公，使用户无论身处何种紧急环境下，都能高效 迅捷地开展工作，对于突发事件处理、应急事件部署都有 极为重要的意义。
24
汇报提纲
一、VPDN业务特点 二、市场开发 三、案例分析—人湶宾馆 四、总结
25
四、总结
人湶宾馆VPDN业务的顺利开通 公司领导的重视，亲临现场，亲自参与。 公司各部门的积极配合，积极响应。 省公司各相关部门的指导。
26
四、总结
VPDN业务发展遇到的困难 宣传力度不够，用户不清楚铁通有此项业务，对此业务不 了解。 新联通捆绑用户多种业务。 网络覆盖不足。 用户可自行使用软件实现。 各分局营销力度参差不齐。
15
三、案例分析—人湶宾馆
案例背景：
规模
人湶宾馆位于市南区湖南路64 号，分店位于泰安路、北京路、 观城路，与多家旅行社合作订 房业务。
需实时发布客房信息， 客房管理系统， 计划上VIP会员卡系统。
无线VPDN业务介绍
技术发展挑战
5G技术的融合
无线VPDN业务需要与5G技术进行融 合，以提供更高速、更稳定的网络服 务，这需要解决一系列技术难题，如 网络架构、网络安全等。
终端设备的兼容性
无线VPDN业务需要兼容各种终端设 备，包括手机、平板、车载设备等， 这需要解决不同设备间的兼容性问题。
安全问题挑战
数据传输安全
05
无线VPDN业务的发展 前景与挑战
市场发展前景
行业应用拓展
随着物联网、车联网等行业的快速发 展，无线VPDN业务有望在更多领域 得到应用，满足行业用户对安全、可 靠、高效的通信需求。
个人用户市场潜力
随着智能终端的普及和用户对移动网 络体验的追求，个人用户市场对无线 VPDN业务的需求也将逐渐增加。
降低网络运营成本
无线VPDN业务采用高效的信号传输技术和网络管理策略，能够降低网络运营成 本，提高运营效率。
无线VPDN业务支持灵活的计费和收费模式，能够满足不同用户的需求，提高用 户满意度和忠诚度，进一步降低运营成本。
提高网络服务质量
无线VPDN业务通过优化网络配置和资源调度，能够提供 更高效的网络服务，满足用户对高速、稳定、低延迟的网 络连接需求。
无线VPDN业务具备完善的故障诊断和排除机制，能够快 速定位和解决网络故障，确保用户获得优质的网络服务体 验。
04
无线VPDN业务的应用 案例
企业VPN应用案例
总结词
通过无线VPDN技术，企业可以实现安全、高效的内部网络连接，满足远程办公、数据传输等需求。
详细描述
企业VPN应用案例是指利用无线VPDN技术，为企业搭建虚拟专用网络，实现企业内部网络的无线接 入和数据传输。这种应用场景适用于需要远程办公、数据共享、分支机构互联等需求的企业，能够提 高工作效率、降低网络成本、增强数据安全性。

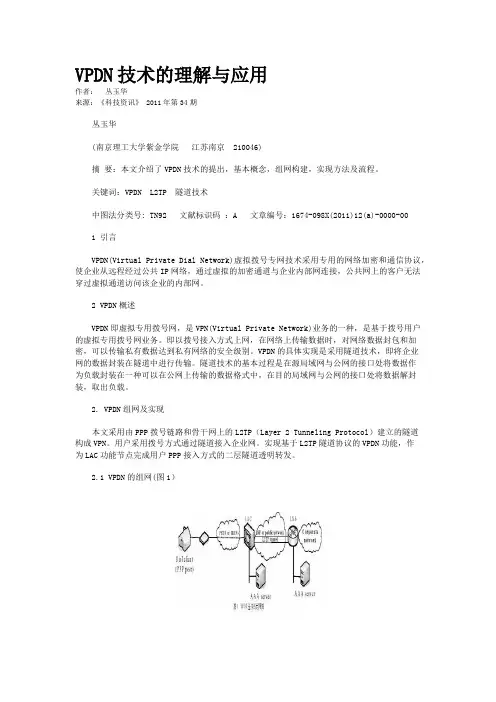

VPDN技术的理解与应用
