焊接坡口
管道焊接坡口规范
施工安全措施
焊接前应检查管道坡口是否符合规范要求，确保无裂纹、夹渣等缺陷。 焊接时应采取措施防止飞溅和弧光伤人，如使用防护面罩、手套等。 焊接时应保持工作场所整洁，避免易燃易爆物品，并配备灭火器等消防器材。 焊接完成后应进行质量检查，确保无焊接缺陷，并进行必要的防腐处理。
施工质量控制
焊接前检查坡口角度、间隙和钝边是否符合要求 控制焊接电流和电压，保持稳定的焊接参数 焊接过程中注意焊缝的层间温度，避免过热 焊后进行外观检查和无损检测，确保质量合格
火焰加工法：使 用火焰对管道坡 口进行加热，利 用热胀冷缩的原 理进行加工。
激光加工法：利 用激光的高能量 对管道坡口进行 加工，具有精度 高、速度快的特 点。
等离子加工法： 利用等离子弧的 高温对管道坡口 进行切割和加工。
V型坡口
定义：V型坡口是 一种常见的管道 焊接坡口形式， 其形状类似于英 文字母“V”，具 有较大的坡口角 度。
施工记录与报告
记录施工过程：包 括焊接设备、材料、 工艺参数等
报告问题与处理：如 发现焊接缺陷、设备 故障等，应及时报告 并记录处理过程
验收报告：焊接完成 后，应提交验收报告， 包括焊接质量、外观 检测等内容
存档管理：施工记 录与报告应妥善保 存，以便后期查阅 和追溯
感谢您的观看
适用范围：适用于各种类型的管道系统，尤其适用于需要同时传输液体和气体的管道系统
注意事项：在选择和使用复合型坡口时，需要考虑管道系统的压力、温度、介质等参数，以及 管道的安装和维护要求
手工加工坡口
定义：使用手工工 具对管道进行坡口 加工的方法
适用范围：适用于 小批量、小直径管 道的坡口制备
加工工具：砂轮机 、角磨机、坡口机 等
管道焊接坡口规范
焊接坡口形式选用规定和焊脚高度的
目录
• 焊接坡口形式概述 • 焊接坡口形式的选用规定 • 焊脚高度的确定 • 焊接坡口形式选用与焊脚高度的实际应用 • 焊接坡口形式选用规定和焊脚高度的未来
发展
01 焊接坡口形式概述
焊接坡口的定义与分类
焊接坡口
在焊接过程中，为了确保焊缝质 量，对需要焊接的部位进行加工 ，形成一定的坡形结构。
根据工程实际需要选用
厚板焊接
对于厚板的焊接，为了减少焊接变形 和残余应力，可以选择V形或U形坡口。
薄板焊接
对于薄板的焊接，为了提高焊接效率 和减少材料浪费，可以选择I形坡口。
03 焊脚高度的确定
焊脚高度的定义与计算方法
焊脚高度
指焊缝横截面中，较宽的坡口侧与较窄的坡口侧之间的垂直距离。
计算方法
根据焊接工艺要求和焊接材料特性，通过计算和经验确定焊脚高度。
05 焊接坡口形式选用规定和 焊脚高度的未来发展
新材料对焊接坡口形式的影响
高强度材料
随着高强度材料的广泛应用，焊接坡口形式需要适应其更高的强度和硬度，以确保焊接 质量。
耐腐蚀材料
对于需要长期耐腐蚀的场合，焊接坡口形式需考虑材料的耐腐蚀性能，以延长结构的使 用寿命。
新工艺对焊脚高度的影响
高效焊接工艺
例如，对于低压力容器，可以采用较简单的I形坡口；对于高压容器，则需采用更为 复杂的坡口形式，并严格控制焊脚高度。
在船舶焊接中的应用
01
船舶焊接需要承受海洋环境的影响，因此对焊接质量和耐腐蚀 性要求极高。
02
在船舶焊接中，根据不同的部位和材料厚度，选择合适的坡口
形式和焊脚高度可以有效提高焊接质量和耐腐蚀性。
和效率。
焊接坡口尺寸标准
焊接坡口尺寸标准焊接是一种常见的金属连接工艺，而焊接坡口尺寸的标准对于焊接质量起着至关重要的作用。
坡口尺寸的选择直接影响到焊接接头的质量、强度和密封性能，因此在进行焊接工艺设计和操作时，必须严格按照相关标准进行规范。
首先，焊接坡口尺寸的选择应根据焊接材料的种类和厚度来确定。
对于不同种类的金属材料，其适用的坡口尺寸也会有所不同。
一般来说，焊接材料的厚度越大，所需的坡口尺寸也会相应增加。
这是因为较厚的材料需要更大的焊接面积来保证焊接接头的牢固性和稳定性。
因此，在选择坡口尺寸时，必须充分考虑焊接材料的厚度，并参照相关标准进行合理的选择。
其次，焊接坡口尺寸的标准还应考虑到焊接接头的受力情况。
不同的焊接接头在使用过程中会承受不同的力和压力，因此坡口尺寸的选择也应根据焊接接头所处的工作环境和受力情况来确定。
例如，在承受强拉力或挤压力的部件上，需要选择较大的坡口尺寸以增加焊接面积，提高焊接接头的承载能力。
而在受到冲击或振动力的部件上，则需要选择较小的坡口尺寸，以提高焊接接头的抗震性能。
因此，在进行焊接坡口尺寸的选择时，必须全面考虑焊接接头的受力情况，以确保其在使用过程中能够稳定可靠地工作。
最后，焊接坡口尺寸的标准还应考虑到焊接工艺的要求。
不同的焊接工艺对于坡口尺寸的要求也会有所不同。
例如，对于手工焊接和自动化焊接来说，其对于坡口尺寸的要求也会有所差异。
在进行手工焊接时，由于操作工艺相对较为简单，因此可以适当放宽对于坡口尺寸的要求，以便降低生产成本。
而在进行自动化焊接时，则需要严格按照相关标准进行坡口尺寸的选择，以确保焊接接头的质量和稳定性。
综上所述，焊接坡口尺寸的选择是一个复杂而又关键的工艺环节。
在进行坡口尺寸的选择时，必须全面考虑焊接材料的种类和厚度、焊接接头的受力情况以及焊接工艺的要求，以确保焊接接头的质量和稳定性。
只有严格按照相关标准进行规范，才能够保证焊接接头的质量和可靠性，为各行业的生产和制造提供坚实的保障。
焊接坡口检测方法
焊接坡口检测方法目前常用的焊接坡口检测方法主要有目测、放射性检测、超声波检测、磁粉检测和液体渗透检测等。
1.目测：目测是最简单和常用的焊接坡口检测方法之一、通过肉眼观察焊接坡口表面的形态和质量来判断是否存在焊接缺陷。
目测检测主要适用于对表面可见的缺陷和几何形态进行评估，但无法检测到坡口内部的缺陷。
2.放射性检测：放射性检测主要通过使用X射线或伽马射线照射焊接坡口进行检测。
根据辐射的吸收、反射和穿透情况判断焊接缺陷和材料的质量。
放射性检测可以检测到坡口内部的缺陷，但需要设备复杂，操作危险。
3.超声波检测：超声波检测是一种基于超声波的无损检测方法，通过达到表面声波传播路径的无损检测，了解坡口内部的缺陷情况。
超声波检测可以检测到坡口内部的缺陷，并且可以定量评估缺陷的尺寸、形状和位置。
4.磁粉检测：磁粉检测是一种基于磁感线和磁粉吸附原理的检测方法，通过在焊接坡口表面施加磁场和应用磁粉来检测坡口表面和近表面的裂纹和缺陷。
磁粉检测可以快速地检测到裂纹和缺陷，并且可以评估其尺寸、深度和方向。
5.液体渗透检测：液体渗透检测是一种基于液体渗透性的检测方法，通过将渗透剂施加在焊接坡口表面，利用渗透剂与焊缝中的缺陷相互作用，形成吸附和反应来检测焊接缺陷。
液体渗透检测可以检测到坡口表面和近表面的裂纹和缺陷，并且可以评估其尺寸、深度和形状。
综上所述，目测、放射性检测、超声波检测、磁粉检测和液体渗透检测是常用的焊接坡口检测方法。
通过选择合适的检测方法，并结合实际情况和要求，可以有效地评估焊接坡口的质量，并及时发现和修复焊接缺陷，从而确保焊接接头的质量和牢固性。

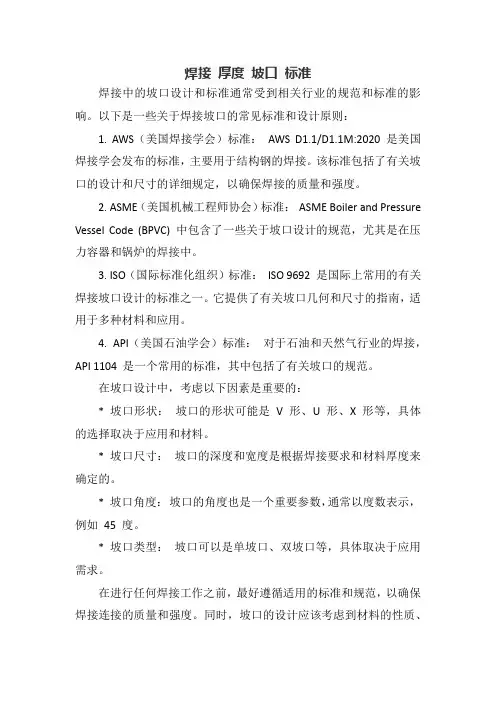

焊接 厚度 坡口 标准
焊接厚度坡口标准
焊接中的坡口设计和标准通常受到相关行业的规范和标准的影响。
以下是一些关于焊接坡口的常见标准和设计原则：
1. AWS（美国焊接学会）标准：AWS D1.1/D1.1M:2020 是美国焊接学会发布的标准，主要用于结构钢的焊接。
该标准包括了有关坡口的设计和尺寸的详细规定，以确保焊接的质量和强度。
2. ASME（美国机械工程师协会）标准：ASME Boiler and Pressure Vessel Code (BPVC) 中包含了一些关于坡口设计的规范，尤其是在压力容器和锅炉的焊接中。
3. ISO（国际标准化组织）标准：ISO 9692 是国际上常用的有关焊接坡口设计的标准之一。
它提供了有关坡口几何和尺寸的指南，适用于多种材料和应用。
4. API（美国石油学会）标准：对于石油和天然气行业的焊接，API 1104 是一个常用的标准，其中包括了有关坡口的规范。
在坡口设计中，考虑以下因素是重要的：
* 坡口形状：坡口的形状可能是V 形、U 形、X 形等，具体的选择取决于应用和材料。
* 坡口尺寸：坡口的深度和宽度是根据焊接要求和材料厚度来确定的。
* 坡口角度：坡口的角度也是一个重要参数，通常以度数表示，例如45 度。
* 坡口类型：坡口可以是单坡口、双坡口等，具体取决于应用需求。
在进行任何焊接工作之前，最好遵循适用的标准和规范，以确保焊接连接的质量和强度。
同时，坡口的设计应该考虑到材料的性质、
焊接过程、应用场景等因素。
《焊接坡口标准》课件
04
焊接坡口标准的实施与监管
焊接坡口标准的实施流程
焊接坡口标准的制定
根据行业标准和实际需求，制 定焊接坡口标准。
标准培训与宣传
通过培训、宣传等方式，让相 关人员了解和掌握焊接坡口标 准。
标准实施与监督
在生产过程中，对焊接坡口质 量进行检查和监督，确保符合 标准要求。
反馈与改进
02
焊接坡口标准内容
坡口的基本参数
坡口角度
指坡口截面与水平面的 夹角，根据焊接工艺要 求确定，一般取30°-60°
。
钝边高度
指坡口截面垂直于坡口 表面的高度，一般为1-
3mm。
根部间隙
指钝边与焊缝根部的距 离，一般为1-3mm。
坡口宽度
指坡口截面的水平宽度 ，根据板厚和坡口角度
确定。
坡口的制作与加工要求
坡口的加工精度和表面处理能 够影响焊缝的外观和防腐性能 ，进而影响产品质量和使用寿 命。
坡口在焊接安全中的考虑
坡口的设计和加工需要考虑到焊 接过程中产生的气体、飞溅和弧
光等因素，确保作业安全。
在坡口加工过程中，应使用合适 的工具和工艺，避免因操作不当
导致的安全事故。
在焊接过程中，应采取适当的防 护措施，如戴口罩、手套和护目
检查坡口表面质量，应无油污 、锈迹、毛刺、凹凸等缺陷。
对于特殊要求的坡口，应按照 相关标准或规范进行无损检测
，确保坡口内部质量。
验收合格的坡口应做好标识， 并妥善保管，防止损坏或污染
。
03
焊接坡口标准的应用
坡口在焊接工艺中的应用
坡口是焊接工艺中的重要环节，它能够确保焊缝的填充和熔合，提高焊接质量和效 率。
减少垂直于厚度方向的焊接收缩应力的坡口形式
减少垂直于厚度方向的焊接收缩应力的坡口形式
减少垂直于厚度方向的焊接收缩应力的坡口形式有以下几种。
1. V型坡口形式：此坡口形式是最常见的坡口形式之一。
通过将坡口两边的斜面角度设置为45度，可以在焊接时减少应力集中，降低收缩应力。
2. U型坡口形式：U型坡口形式与V型坡口形式类似，但是坡口两侧的斜面角度更大，通常为60度。
这种坡口形式可以进一步减少收缩应力。
3. J型坡口形式：J型坡口形式是一种较特殊的坡口形式，适用于边缘焊接。
坡口形状类似字母J，通过在焊接的边缘设置J型坡口，可以减少收缩应力。
4. X型坡口形式：X型坡口形式适用于边缘焊接时需要更高的强度和耐久性的情况。
此坡口形状类似字母X，通过在焊接的边缘设置X型坡口，可以减少收缩应力并提高焊接接头的强度。
总的来说，减少垂直于厚度方向的焊接收缩应力的关键是通过适当的坡口形式来分散和减小应力集中。
不同的坡口形式适用于不同的焊接情况，具体选择要根据具体的应用需求和材料特性来决定。
焊接坡口加工要求
焊接坡口加工要求一、坡口形状要求1.平整度要求：焊接坡口的平整度应符合设计要求，即坡口顶部与底部之间的垂直距离偏差不得超过规定范围。
2.尺寸要求：焊接坡口的长度和宽度应根据设计图纸要求进行精确定位，确保尺寸的准确性。
3.斜度要求：焊接坡口的斜度应符合设计要求，即坡口与焊接面之间的夹角不得超过规定范围。
二、坡口加工工艺要求1.坡口切割：坡口切割的切口应平整、垂直，不得有毛刺、裂纹等缺陷。
2.边坡处理：坡口边坡应平整、光滑，不得有明显的凹凸不平、剥离等现象。
边坡的宽度要符合设计要求。
3.坡口型式：根据焊接接头的要求选择合适的坡口型式，如V型坡口、U型坡口、K型坡口等。
坡口的型式要与焊接材料的特性相匹配，确保焊接质量。
4.坡口倒角：在焊接前，需要对坡口进行倒角处理，以去除尖锐的边角，提高焊接质量和焊接强度。
三、坡口表面清洁要求1.清洁度要求：焊接坡口表面应洁净无油污、锈蚀、氧化皮、尘土等杂质，确保焊接接头的质量。
2.清洗方法：清洗方法可以采用机械清洗、化学清洗或喷砂等方法，具体根据焊接材料和坡口的特性来选择合适的方法进行清洗。
四、焊缝预留量要求1.焊缝预留量：在焊接坡口加工中，需要根据焊接材料和焊接方式，预先确定好焊缝的预留量，以确保焊接过程中的材料收缩和变形。
2.预留量计算：预留量的计算需要根据材料的热胀冷缩系数、变形系数、焊接方法和焊缝长度等参数进行计算，具体根据设计要求进行不同的计算。
总结起来，焊接坡口加工要求包括坡口形状要求、坡口加工工艺要求、坡口表面清洁要求和焊缝预留量要求等方面。
只有合理满足这些要求，才能保证焊接接头的质量和连接强度。
焊缝坡口怎么画
一、焊缝坡口的定义焊缝坡口是指焊接接头的表面形状，它是焊接接头的重要组成部分，它的形状主要决定了焊接接头的强度、质量和外观质量。
焊缝坡口的形状可以分为V型、U型、J型、Y 型和X型等。
二、焊缝坡口的作用1、焊缝坡口可以提高焊接接头的强度，使其具有良好的抗拉强度和抗剪切强度。
2、焊缝坡口可以提高焊接接头的密封性，使其具有良好的密封性能，从而防止漏液。
3、焊缝坡口可以提高焊接接头的外观质量，使其具有良好的外观效果。
三、焊缝坡口的绘制1、V型焊缝坡口的绘制V型焊缝坡口是最常用的焊缝坡口，它的绘制方法很简单，只需要在焊接接头的表面上用专用的焊接工具将焊条拉出V型的坡口即可。
2、U型焊缝坡口的绘制U型焊缝坡口的绘制方法与V型焊缝坡口类似，只不过是拉出U型的坡口而已。
U型焊缝坡口的绘制要求拉出的坡口要比V型焊缝坡口的坡口要宽一些，以保证焊接接头的密封性。
3、J型焊缝坡口的绘制J型焊缝坡口是一种特殊的焊缝坡口，它的绘制方法与V型焊缝坡口和U型焊缝坡口的绘制方法类似，只不过是拉出J型的坡口而已。
J型焊缝坡口的绘制要求拉出的坡口要比V型焊缝坡口和U型焊缝坡口的坡口要宽一些，以保证焊接接头的密封性。
4、Y型焊缝坡口的绘制Y型焊缝坡口是一种特殊的焊缝坡口，它的绘制方法与V型焊缝坡口和U型焊缝坡口的绘制方法类似，只不过是拉出Y型的坡口而已。
Y型焊缝坡口的绘制要求拉出的坡口要比V型焊缝坡口和U型焊缝坡口的坡口要宽一些，以保证焊接接头的密封性。
5、X型焊缝坡口的绘制X型焊缝坡口是一种特殊的焊缝坡口，它的绘制方法也与V型焊缝坡口和U型焊缝坡口的绘制方法类似，只不过是拉出X型的坡口而已。
X型焊缝坡口的绘制要求拉出的坡口要比V型焊缝坡口和U型焊缝坡口的坡口要宽一些，以保证焊接接头的密封性。
四、焊缝坡口的绘制注意事项1、焊缝坡口的绘制必须符合焊接工艺要求，以保证焊接接头的强度、密封性和外观质量。
2、焊缝坡口的绘制必须按照焊接工艺图的要求进行，以保证焊接接头的质量。
焊接坡口名词解释
焊接坡口名词解释
焊接坡口是指在焊接过程中，将待焊接的金属材料进行加工，以便形成一种特
定的形状和结构，以便焊接接头能够牢固地连接。
焊接坡口通常用于连接两个或更多金属工件，以形成一个整体的结构。
坡口的
形状和尺寸根据具体应用和焊接要求而定。
坡口可以是直线或弧形，且其宽度、深度和角度可以根据焊接材料和焊接条件
进行调整。
常见的坡口类型包括V型坡口、U型坡口、J型坡口和X型坡口等。
V型坡口是最常见的一种坡口形式，两坡角度通常为60度，其具有较大的接
触面积和焊接强度，适用于较高的焊接应力和压力条件。
U型坡口是一种将两个工件边缘削成形状类似"U"的坡口，其形状可以提供更
好的强度和抗腐蚀性能。
U型坡口常用于对称式焊接连接或需要更高强度要求的焊接接头。
J型坡口是一种将一个工件边缘削成形状类似"J"的坡口，常用于对称式焊接连
接或较薄板的焊接接头，可以提供更好的焊接质量和强度。
X型坡口是一种将两个工件边缘削成形状类似"X"的坡口，其形状能够提供更
大的接触面积和接头强度。
X型坡口通常用于需要承受较高压力和应力的焊接接头，如管道连接等。
通过选择合适的焊接坡口类型和尺寸，可以提高焊接接头的强度、可靠性和耐
用性。
因此，在进行焊接工艺设计和焊接操作时，正确理解和使用各种焊接坡口是非常重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为获得优良的焊接接头，在正式施焊前进行的一系列工作，称为焊前准备。
从广义上讲，包括理论知识的储备和实际施焊的准备两部分；这里主要简介接头型式、坡口准备等焊前基础工作。
2.1 焊接接头的型式
接头主要有对接、角接、T形接和搭接等4种。
一、对接接头
两焊件端面相对平行的接头，称为对接接头。
是焊接结构中采用最多的一种型式。
根据坡口形式的不同，可分为I形、V形、X形、U形和双U形等（见图2.1）。
图2.1 对接接头坡口型式（单位：mm）
（a）I形坡口（b）V形坡口（c）X坡口（d）U形坡口（e）双U
形坟口
二、角接接头
两焊件端面间构成300－1350夹角的接头，称为角接接头。
根据坡口型式的不同，分为不开坡门、单边V形、V形及K形等4种型式(见图2.2)。
图2. 2 角接接头（单位：mm）
（a）不开坡口（b）单边V形坡口（c）V形坡口（d）K形坡口
三、T形接头
一焊件端面与另一焊件表面构成复角或近似直角的接头，称为T形接头。
其应用范围仅次于对接接头。
根据坡口形式不同，分为不开坡口、单边V形、K形和双U形等4种(见图2.3)。
图2-3 T形接头(单位：mm)
（a）I形坡口（b）单边V形坡口（c）K形坡口（d）双U形坡口
以T形接头连接焊缝时，板厚小于3mm可不开放口。
3个焊件装配成“十”字形接头，叫十字接头。
实际上是两T形接头的组合。
四、搭接接头
两焊件部分重叠构成的接头，叫搭接接头。
根据结构形式和对强度要求不同，分为不开坡口、圆孔内塞焊和长孔内角焊等3种(见图2.4)。
图2-4 搭接接头
图2.4（a）为不开坡口的搭接接头，用于厚度12mm以下的焊件，有时可采用双面焊接。
这类接头承载能力低，用于不重要结构，遇到重叠面积较大时，为保证焊接强度，可分别选用图2.4(b)、(c)两种形式。
2.2 焊接坡口
一、坡口的定义及作用
根据设计或工艺要求，在焊件的待焊部位加工成一定几何形状和尺寸的沟槽，叫坡口。
作用是：
(1)使热源(电弧或火焰)能保人焊缝根部，保证根部焊透。
(2)便于操作和清理焊渣。
(3)调整焊缝成型系数，获得较好的焊缝成型。
(4)调节基本金属与填充金属的比例。
二、选择坡口的原则
为获得高质量的焊接接头，应选择适当的坡口型式。
坡口的选择，主要取决于母材厚度、焊接方法和工艺要求。
选择时，应注意以下问题：
(1)尽量减少填充金属量。
(2)坡口形状容易加工。
(3)便于焊工操作和清渣.
(4)焊后应力和变形尽可能小。
表2.1V、U、X型坡口的比较
三、坡口制备
采取的方法，根据焊件的尺寸、形状及加工条件确定。
有以下方法：
(1)剪边：以剪板机剪切加工，常用于I形坡口。
(2)刨边：用刨床或刨边机加工，常用于板件加工。
(3)车削：用车床或车管机加工，适用于管子加工。
(4)切割：用氧一乙快火焰手工切割或自动切割机切割加工成I
形、V形、X形和K形坡口。
(5)碳弧气刨：主要用于清理焊根时的开槽，效率较高、劳动条
件较差。
(6)铲削或磨削：用手工或风动、电动工具铲削或使用砂轮机(或
角向磨光机)磨削加工，效率较低，多用于焊接缺陷返修部位
的开槽。
坡口加工质量对焊接过程有很大影响，应符合图纸或技术条件要求。
