如何解决sw转cad的乱码
SW工程图转DWG后字体乱码解决
当您输入DXF/DWG 工程图文件时，SolidWorks 可准确显示AutoCAD 字体，即使您的计算机上没有安装AutoCAD。
SolidWorks 已添加了True Type 字体以支持常用的AutoCAD 字体。
字体使用位于\Data\drawFontMap.txt 中的默认映射文件被映射。
在默认映射文件中，左列列举源工程图中的AutoCAD SHX 或True Type 字体。
右列列举AutoCAD 工程图文字在新的SolidWorks 工程图中被映射到的SolidWorks 或Windows True Type 字体。
您可根据需要编辑映射文件。
当将额外的AutoCAD 字体映射到SolidWorks 或Windows True Type 字体时，注意以下情况：两个字体列表必须是简单的字体名称，无扩展名。
SolidWorks 或Windows True Type 字体必须在操作系统的\Fonts 目录中可用。
例如，对于Windows NT 和Windows 2000，此为系统驱动器：\WinNT\Fonts；而对于Windows 9x，此为系统驱动器：\Windows\Fonts。
如果True Type 字体不可用，SolidWorks 工程图文件默认字体将被使用。
SolidWorks 或Windows True Type 字体还可使用于SolidWorks 原始文件中。
当您保存SolidWorks 文件为DXF 或DWG 文件时，您可使用drawFontMap.txt 映射文件将任何SolidWorks 或Windows True Type 字体反转映射到AutoCAD SHX 或True Type 字体。
当工程图文件在AutoCAD 中打开时，将使用确切的字体- 不需要替换的默认字体。
这将改进工程图文件的视觉真实感。
看了SolidWorks帮助文件，你是否已经明白了！如果你已经知道如何行动了，下面的就不用看了。
解决SW转CAD字体乱码问题最佳解决方法
Soildwork转CAD出现乱码的解决方法
前提你自己得有ggzt和ggzt1宏程序
步骤
1：在CAD中加载ggzt.vlx和ggzt1.vlx。
具体：工具---加载应用程序
2、添加ggzt和ggzt1的自动加载
3、自定义命令
视图----工具栏
添加新建，在右边对用的框中填入宏程序名称ggzt1，同时可以定义图标（也可不定义）。
4、将命令拉入自己想要的位置
在命令列表—选择自定义命令---鼠标点击拖动到上面命令分类中的对应位置(我自己拖在“文件”菜单里面)
至此添加完成！
CAD启动时会自动加载ggzt和ggzt1宏程序。
该程序,可以将sw工程图转来的dwg文件的所有小字体更改为gbenor.shx,大字体使用gbcbig.shx,很好的实现了sw到dwg文件的汉字转换问题.在autoca里加载应用程序,命令行为ggzt或ggzt1,前者将字宽高比例设为0.8,后者将字宽高比例设为1,根据需要执行其中一个命令,
收集资料后自己总结2010-9-3 王杰。

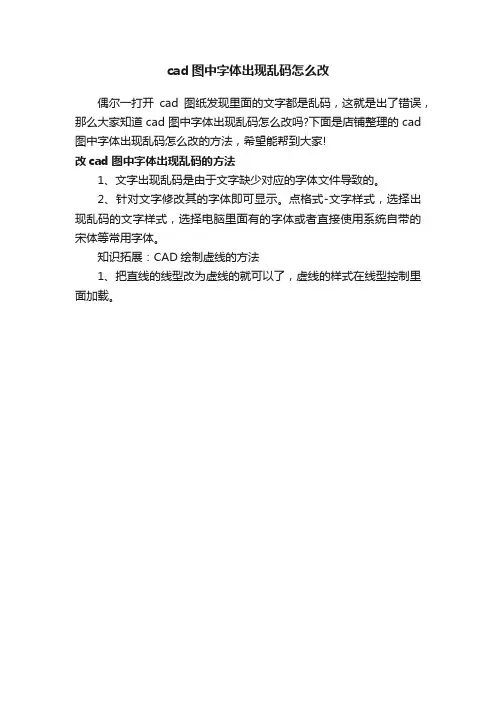

cad图中字体出现乱码怎么改
cad图中字体出现乱码怎么改
偶尔一打开cad图纸发现里面的文字都是乱码，这就是出了错误，那么大家知道cad图中字体出现乱码怎么改吗?下面是店铺整理的cad 图中字体出现乱码怎么改的方法，希望能帮到大家!
改cad图中字体出现乱码的方法
1、文字出现乱码是由于文字缺少对应的字体文件导致的。
2、针对文字修改其的字体即可显示。
点格式-文字样式，选择出现乱码的文字样式，选择电脑里面有的字体或者直接使用系统自带的宋体等常用字体。
知识拓展：CAD绘制虚线的方法
1、把直线的线型改为虚线的就可以了，虚线的样式在线型控制里面加载。
AutoCAD字体乱码的三种解决方法
AutoCAD字体乱码的三种解决方法第一篇：AutoCAD字体乱码的三种解决方法AutoCAD字体乱码的三种解决方法AutoCAD字体乱码的三种解决方法刚才同学在打开CAD的时候，遇到了大量乱码，双击后在编辑窗口中显示正常。
这是一个常见问题，是dwg图创建者和使用者字体不一致造成的，只需要对字体稍加改动即可解决问题。
总结起来，大致有以下三种方法：1、在当前发生乱码的文档中，新输入若干字符，此时该字符显示为正常汉字。
此后，使用特性匹配工具(传说中的格式刷)，以正常显示的文字为源，令乱码字符与正常文字特性匹配即可。
此法优点是便于操作和理解，缺点是在有大量乱码的情况下效率较低。
但是，如果所有文字都在一个图层中，则可以将非文本图层关闭，用框选的方式特性匹配即可瞬间匹配所有文字。
2、在当前文档中，修改文字样式。
创建新样式，设置字体为txt.shx，大字体为gbcbig.shx。
完成后确认，回到绘图界面，在工具栏中更换当前文字样式为刚才创建的那个，OK，字体更改过来。
3、将文档关闭，重新打开，在打开过程中遇到字体选择对话框的时候，直接选择gbcbig.shx即可。
…第二篇：autoCAD 字体小结autoCAD 字体小结一、概述CAD不同字体有什么区别呢？其实内容上没什么大的区别，一般来说只是表象的区别大一些。
所以，开发不同字体的目的主要是为了美观的需要。
而对于使用的人群来说，偏向于搞艺术的人使用的字体相对较多一些，比如建筑师；而搞技术的人使用的字体相对少一些，比如工程师等。
在cad中，字体的认证非常简单，所用的字体名也就是字体文件的名字。
所以有些人处于各种目的，自己“创造”了个性化的字体，这些字体恐怕只有他自己熟悉。
比如，他需要经常同外部单位交换dwg图纸文件，而兄弟单位的字体不是他所使用的，那么就经常要指定字体来替换。
如果替换的字体多了，不仅费时，而且费神。
那么他就“创造”一个字体，比如把他使用的字体名字前加一个“a”或者加一个“0”，这样做是为了保证该字体出现在指定字体样式窗口的最上边。
CAD出现乱码解决方法
有时候，我们接受外来的2D图纸打开后会出现问号的乱码。
出现了问号不知道意思难免会影响我们看图。
为什么会出现这种情况呢?这是因为软件系统里缺少了相应的文字，如果找到相对应的字体就不会这样的情况。
可在实际中，我们也不可能为了某个字体特意的在网上下载。
下面介绍几种方法来解决出现问号乱码的情况。
1.如下图是打开CAD软件后发现物料名称出现了乱码，双击这个有乱码的名称，此时会出
现编辑属性定义的对话框，在标记这一栏里可以看出物料名称是大镜上辅助横梁。
2.如果上面的方法双击后未出现对话框，可用另外一个方法。
单击有乱码的字体，按右键
选择特性或快捷特性，此时弹出特性对话框，在文字下面的标记里同样可以看到物料的名称。
3.在特性的对话中，也是文字下面里找到样式，可以通过改变系统默认的样式。
在样式右
侧的下拉框按顺序依次选择，然后观察字体出现的变化情况，直到不会出现乱码情况就可以了。
4.通过现有的文字字体进行格式刷，在绘图区窗口输入MT，按空格确认，随便输入一个
和乱码差不多大的文字。
然后以这个字体为标准,输入MA,按空格确认后，点击这个新字体，在点下有乱码的字体，此时原先有乱码的字体就不见了。
以上这几个方法就是怎么解决乱码的方法，不管采用什么方法，我们最终的结果就是不要出现乱码。

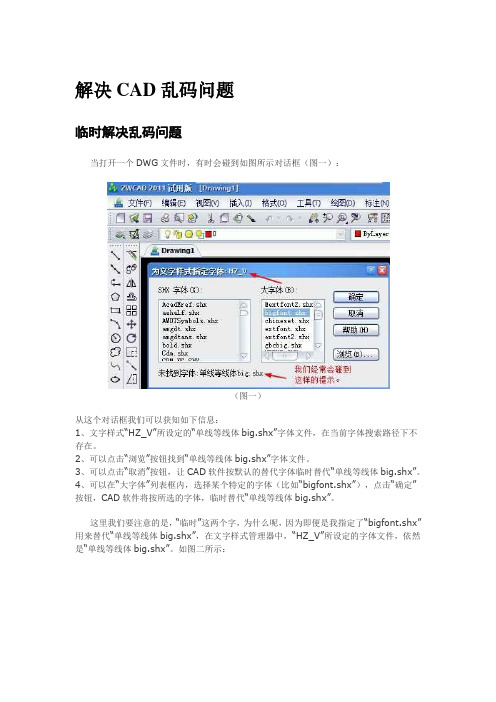

解决CAD乱码问题
解决CAD乱码问题临时解决乱码问题当打开一个DWG文件时，有时会碰到如图所示对话框（图一）：（图一）从这个对话框我们可以获知如下信息：1、文字样式“HZ_V”所设定的“单线等线体big.shx”字体文件，在当前字体搜索路径下不存在。
2、可以点击“浏览”按钮找到“单线等线体big.shx”字体文件。
3、可以点击“取消”按钮，让CAD软件按默认的替代字体临时替代“单线等线体big.shx”。
4、可以在“大字体”列表框内，选择某个特定的字体（比如“bigfont.shx”），点击“确定”按钮，CAD软件将按所选的字体，临时替代“单线等线体big.shx”。
这里我们要注意的是，“临时”这两个字，为什么呢，因为即便是我指定了“bigfont.shx”用来替代“单线等线体big.shx”，在文字样式管理器中，“HZ_V”所设定的字体文件，依然是“单线等线体big.shx”。
如图二所示：图二这样，即便是我们在打开文件之后，点击了保存的按钮，关闭软件，重新打开软件，再次打开这个DWG文件时，CAD依然会出现如图1所示的对话框。
聪明的你这时候一定想到了，如果我要彻底解决这个DWG文件的字体问题，要么找到它所缺少的字体文件，拷贝至Fonts目录下，要么在“字体样式”管理器中，把“HZ_V”所设定的字体，改成其它的。
那么“取消”和“确定”这两个按钮，除了一个可以指定临时替代字体，一个用预设字体临时替代外，还有哪些不同呢？经过分析，我们可以得出如下结论：点击“取消”打开文件的，在不退出软件，仅仅关闭当前文档，重新打开该文档时，CAD 系统会提示你选择字体。
点击“确定”打开文件的，在不退出软件，仅仅关闭当前文档，重新打开该文档后，CAD 系统不会提示你选择字体。
且在此前提下，打开也含有“单线等线体big.shx” 的其它DWG 文件时，CAD还是不会提示你选择字体。
永久解决乱码问题1、当局部乱码时（乱码文字较少时）：（1）左键选择的乱码文字（2）用MO(PR)快捷命令，打开一个特性对话框（3）在文字一栏里选中你已知的正常显示的字体样式即可。
图纸乱码最佳解决方案
图纸乱码最佳解决方案图纸乱码是指在图纸上出现了无法辨认或无法识别的符号或字符。
造成图纸乱码的原因有很多，包括文件格式问题、字体缺失、软件兼容性问题等。
解决图纸乱码问题需要综合考虑这些因素，并采取相应的解决方案。
首先，检查文件格式。
图纸乱码可能是由于文件格式不兼容导致的。
可以尝试将图纸文件转换为常用的图纸格式，如DWG或PDF，然后再次打开查看。
如果问题依然存在，可以考虑更新或升级相关软件，以确保软件与文件格式兼容。
其次，检查字体缺失。
图纸乱码可能是由于缺少所使用字体的原因导致的。
可以尝试在系统中安装缺失的字体，或替换文件中使用的字体为系统自带的字体。
另外，还可以将图纸转换为轻量级的形式，如PDF格式，在浏览器中打开，浏览器通常会自动处理字体兼容性问题。
此外，检查软件兼容性。
如果使用的图纸软件版本过旧，可能无法识别或处理最新的文件格式，导致乱码问题。
可以尝试更新或升级软件到最新版本，以确保软件与文件格式的兼容性。
如果最新版本仍然无法解决问题，可以考虑使用其他图纸软件打开查看，或将图纸转换为流行的通用格式，如PDF或JPEG，以确保能够正常浏览和使用。
最后，寻求专业支持。
如果以上方法都无法解决图纸乱码问题，可以寻求专业的技术支持。
可以联系软件开发商或相关的技术团队，向他们报告问题并寻求解决方案。
他们通常有更深入的了解和经验，能够提供针对具体情况的解决方案。
综上所述，图纸乱码问题的解决方案取决于具体情况和问题的原因。
应综合考虑文件格式、字体缺失、软件兼容性等因素，并采取相应的解决方法，如转换文件格式、安装字体或更新软件等。
在遇到无法解决的问题时，可以寻求专业支持来解决。
CAD乱码治疗方法
打开对方CAD文件时，发现其中显示大量“？？？？”和其他乱码，不要急，可以用以下方法快速解决（刚刚试过还是比较管用的，从网上下的，经过简单整理后与大家分享）：
1. 不同设计部门CAD图纸字体往往不同，即使不同人也喜欢不同的字体，这就找出电子版CAD图打开时找不到字体，造成打开图形乱码，我的方法是：保证你的CAD有汉字字体，先输入LIST命令，找到乱码文字，看其字体定义，然后STYLE，将字体定义的大字体字体替换为你的汉字字体，乱码就现形了。
2. 打开文字样式编辑器，在弹出的对话框中，点“新建”，建立一个新的文字样式，你可以命名为“123”（当然，其它什么名也行），点击字体名底下一个复选框“使用大字体”，这时，原本呈灰色的“字体样式”可以编辑，你选择一个叫“gbcbig.shx”的字体（当然你也可以试试选用其它的大字体，不过本人用了这么久，还是感觉这个字体好），至于字体大小，你可以设置10（这个都没关系，到时可以再调），点击“确定”完成设置。
3. 返回到主界面，点击绘图栏上的A，在图中输入一行多行字体“ABVDEFG”这个字也是随便打几个字，当作一个介质一样。
点击“特性匹配”命令（如果不知该命令在哪，你可以在命令行中输入快捷键MA即可），点击我们设置的文字“ABCDEFG”，然后再点击那些个乱码，你会发现，他们全部显出原形了，至文字大小，你可以随时放大或缩小，直至你满意为止。
解决solidworks工程图转CAD图纸汉字乱码的问题
解决solidworks工程图转CAD图纸汉字乱码的问题我们在solidworks工程图转dwg文件时经常出现汉字乱码的问题，现在给大家分享一个小工具，可以解决这一问题，大家下载帖子附件的压缩文件。
然后按照下面的步骤来操作：1.打开压缩文件,分别处理（注意这里的格式是默认安装的格式，如果你安装位置发生变化，需要将文件放到相应的位置。
）a)复制"drawfontmap.txt"文件到"C:\ProgramFiles\SolidWorks\data"b)复制"HZFS.shx" 文件到"C:\ProgramFiles\ACAD2000\FONTS "c)复制"SolidWorks to dwg.txt"到一个目录,这里复制到"d:\SolidWorks files"2.打开SolidWorks工程图文件3.检查必要条件:工具---选项检查一下工程图中的文字设置是否为"仿宋_GB2312"登录/注册后可看大图4.文件另存为：dwg文件5.选项设置：click"选项",按照下图进行设置，注意"映射文件"，其他的项目按照图设置即可。
“版本”可以设定为“R2000~R2002”，随意。
"确定"对话框,返回.登录/注册后可看大图说明：以上的设置只需设置一次即可，不必每次都进行“选项”设置6.保存DWG文件.通过上面的操作就可以解决一般的solidworks工程图转cad汉字出现乱码的问题了。
solidworks工程图转cad图纸工具下载地址：。
solidworks工程图转成DWG格式文件出现乱码解决方法
SolidWorks工程图转成DWG格式，字体乱码解决方法SolidWorks工程图转成DWG格式后，经常会出现字体乱码或者出现”？？”或者“xxx”的现象,给大家造成很大的困扰。
通过以下的操作能够解决这一问题，与大家共享。
关于出现乱码的问题：请按一下步骤操作一下1）到solidworks安装目录里面设置一下,步骤如下:找到solidworks的安装目录：program file文件夹中的solidworks corp文件夹——solidworks文件夹——data文件夹——其中的一个drawfontmap的文本文件打开这个文本文件并拖到最后我在最后添上了宋体这一行第一纵行表示目标字体格式（在solidworks、solidworks2d editor、autocad中都有的字体，例如：宋体）第二纵行表示在solidworks中的字体，例如：宋体；第三纵行表示solidworks中的字体转换到DWG格式时的字体转换比例（可以仿照我这样设置）。
2）将打开solidworks软件新建一个零件，将选项—文档属性中的所有字体（尤其注释中的）全部设置成第一步骤中添加的字体，（如：宋体），然后绘制一个模型并保存；将绘制好的模型出一张工程图，在工程图中，将选项—文档属性中的所有字体（尤其注释中的）全部设置成第一步骤中添加的字体，（如：宋体），工程图绘制（尤其添上注释）完成之后保存为DWG格式文件，然后用solidworks 2d editor、drfsight或autocad软件打开。
注：建议分别新建零件、装配体和工程图模板，把其中所有字体都设置成第一步骤中添上的字体，例如：宋体；建议新建所需图纸格式，把其中包含的文字全部设置成第一步骤中添加的字体，例如：宋体。
3）OK!。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Sw转cad乱码解决办法
该方法前提是存在附件中的宏程序文件（ggzt1.vlx）。
1.首先打开sw，打开工程图，另存为dwg格式文件，不需要任何选项设置，直接另存为即可。
2.打开cad（以2006版cad为例），打开刚才转换的dwg文件，然后点击我们自己定义的按钮（下面有设置方法），保存文件即可解决乱码问题。
自定义按钮制作方法（以2006版cad为例）
1.首先打开cad绘图窗口（绘图环境）。
2.工具——加载应用程序——内容——添加，选择宏程序文件ggzt1.vlx（路径任意）。
如图1所示：
图1
3.视图——工具栏，如图2所示：
4.在命令列表中，选择“新建”，自定义用户界面右侧如图3所示：
5.在特性菜单中，名称（自己设置，随意），例如“正乱码”
宏后面选项，输入 ggzt1 下面图像可以自己选择一个小图标，任选，在上方可编辑图片属性。
设置完后，如图所示：
6.点击“应用”按钮结束。
7.在左侧命令列表中，选择自定义命令，如图所示：
8.鼠标拖动“正乱码”命令，到上方工具栏区域（具体位置根据个人喜好随意放置），例如放置在“绘图工具栏”中，如图所示：
9.点击确定结束设置，则在cad绘图工具栏中出现我们设置的自定义按钮，如图所示：
试验结果：
未转换前的cad图纸，如图所示：
转换后：。
