智能车的传感器知识总结
智能车寻迹的原理
智能车寻迹的原理
智能车寻迹的原理是通过感知传感器来检测和跟踪地面上的轨道线。
一般使用的传感器包括红外线传感器和摄像头。
红外线传感器可以发射红外线光束，当光束遇到黑色轨道线时会被吸收，而遇到白色背景时会被反射回来。
通过测量反射光的强度，智能车可以确定自身相对于轨道线的位置，从而进行调整。
摄像头可以拍摄地面上的轨道线图像，然后通过图像处理算法来识别和跟踪轨道线。
常用的图像处理算法包括边缘检测、颜色过滤和模式匹配等。
通过实时分析摄像头捕获的图像，智能车可以确定自身相对于轨道线的位置和方向，也能够进行调整。
智能车通常结合了红外线传感器和摄像头的数据来进行寻迹。
例如，红外线传感器可以用于粗略的定位，而摄像头可以用于精确的跟踪和调整。
需要注意的是，智能车寻迹的效果受到环境条件和传感器性能的影响。
例如，光照强度和地面颜色的变化都可能影响红外线传感器和摄像头的检测效果。
因此，需要对算法和传感器进行优化和调整，以提高智能车寻迹的准确性和稳定性。
智能汽车传感器技术详解
智能汽车传感器技术详解随着科技的快速发展，智能汽车已经成为了汽车工业的未来趋势。
而在这其中，智能汽车的传感器技术则是实现这一目标的关键所在。
本文将详细解析智能汽车传感器技术的各个方面。
一、智能汽车与传感器的重要性智能汽车是一种具备高度智能化、自主化和网络化的汽车，它能够有效地提高驾驶的安全性、舒适性和效率。
而传感器则是实现这一目标的重要工具。
传感器能够感知和传递汽车外部和内部的信息，为驾驶者提供实时、准确的信息，从而使驾驶者能够更加安全、舒适地驾驶汽车。
二、智能汽车传感器的种类1、摄像头传感器摄像头传感器是一种基于图像处理技术的传感器，它能够通过拍摄图片和视频来感知汽车外部的环境信息。
摄像头传感器可以用于实现自动驾驶、车道偏离预警、行人识别等功能。
2、雷达传感器雷达传感器是一种利用电磁波探测目标的传感器，它能够通过发射电磁波并接收反射回来的电磁波来感知汽车周围的环境信息。
雷达传感器可以用于实现自动驾驶、碰撞预警、自适应巡航等功能。
3、激光雷达传感器激光雷达传感器是一种利用激光雷达技术探测目标的传感器，它能够通过发射激光束并接收反射回来的激光束来感知汽车周围的环境信息。
激光雷达传感器可以用于实现高精度的三维环境感知和建模，是实现自动驾驶的关键传感器之一。
4、超声波传感器超声波传感器是一种利用超声波探测目标的传感器，它能够通过发射超声波并接收反射回来的超声波来感知汽车周围的环境信息。
超声波传感器常用于实现泊车辅助、障碍物预警等功能。
5、温度传感器温度传感器是一种能够感知温度的传感器，它能够感知汽车内部和外部的温度信息，为汽车提供温度控制和报警等功能。
三、智能汽车传感器技术的主要挑战1、数据处理和解析智能汽车的传感器会产生大量的数据，如何有效地处理和解析这些数据是传感器技术面临的主要挑战之一。
同时，还需要通过算法和模型来实现对数据的分类、过滤和分析，以提取有用的信息。
2、传感器融合和互补不同的传感器具有不同的优点和缺点，因此需要将不同的传感器进行融合和互补，以提高感知的准确性和全面性。

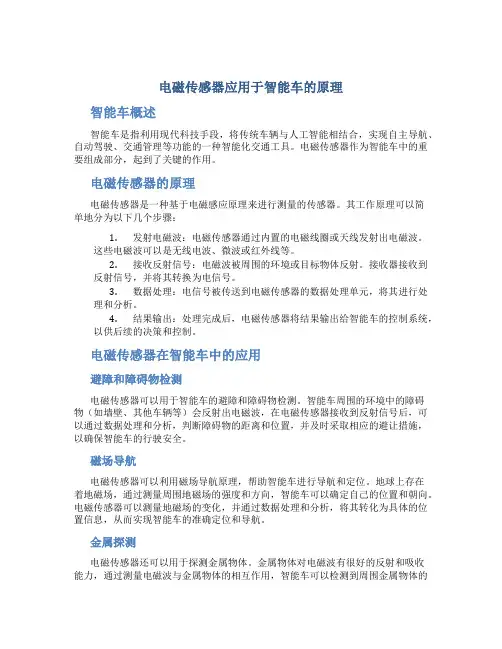

电磁传感器应用于智能车的原理
电磁传感器应用于智能车的原理智能车概述智能车是指利用现代科技手段，将传统车辆与人工智能相结合，实现自主导航、自动驾驶、交通管理等功能的一种智能化交通工具。
电磁传感器作为智能车中的重要组成部分，起到了关键的作用。
电磁传感器的原理电磁传感器是一种基于电磁感应原理来进行测量的传感器。
其工作原理可以简单地分为以下几个步骤：1.发射电磁波：电磁传感器通过内置的电磁线圈或天线发射出电磁波。
这些电磁波可以是无线电波、微波或红外线等。
2.接收反射信号：电磁波被周围的环境或目标物体反射。
接收器接收到反射信号，并将其转换为电信号。
3.数据处理：电信号被传送到电磁传感器的数据处理单元，将其进行处理和分析。
4.结果输出：处理完成后，电磁传感器将结果输出给智能车的控制系统，以供后续的决策和控制。
电磁传感器在智能车中的应用避障和障碍物检测电磁传感器可以用于智能车的避障和障碍物检测。
智能车周围的环境中的障碍物（如墙壁、其他车辆等）会反射出电磁波，在电磁传感器接收到反射信号后，可以通过数据处理和分析，判断障碍物的距离和位置，并及时采取相应的避让措施，以确保智能车的行驶安全。
磁场导航电磁传感器可以利用磁场导航原理，帮助智能车进行导航和定位。
地球上存在着地磁场，通过测量周围地磁场的强度和方向，智能车可以确定自己的位置和朝向。
电磁传感器可以测量地磁场的变化，并通过数据处理和分析，将其转化为具体的位置信息，从而实现智能车的准确定位和导航。
金属探测电磁传感器还可以用于探测金属物体。
金属物体对电磁波有很好的反射和吸收能力，通过测量电磁波与金属物体的相互作用，智能车可以检测到周围金属物体的存在。
这种应用可以在智能车的安全性和侦察性方面发挥作用，比如检测路面上的金属障碍物，或者在特定环境下探测金属爆炸物。
环境监测电磁传感器还可以用于智能车的环境监测。
智能车可以搭载多个电磁传感器，分别用于测量不同频段的电磁波，如红外线、紫外线、无线电波等。
通过对环境中电磁波的分析，可以获取到有关温度、湿度、光照强度等环境参数的信息，并将其用于智能车的环境感知和决策。
智能汽车传感器实训报告
一、引言随着科技的飞速发展，智能汽车已成为汽车行业发展的新趋势。
智能汽车传感器作为智能汽车的核心部件，其性能直接影响着智能汽车的智能化程度。
本实训报告主要针对智能汽车传感器进行实训，通过理论学习和实践操作，了解智能汽车传感器的原理、应用及发展现状，为我国智能汽车产业的发展提供参考。
二、实训内容1. 智能汽车传感器概述智能汽车传感器是指用于感知汽车内外环境信息的装置，主要包括环境感知传感器、驾驶辅助传感器和智能座舱传感器等。
环境感知传感器主要负责感知周围环境，为自动驾驶提供数据支持；驾驶辅助传感器主要用于提高驾驶安全性，如倒车雷达、盲点监测等；智能座舱传感器则关注车内环境，如车内空气质量传感器、温度传感器等。
2. 环境感知传感器（1）激光雷达：激光雷达通过发射激光束，测量光与物体之间的距离，从而获取周围环境的三维信息。
激光雷达具有精度高、距离远、抗干扰能力强等特点，是自动驾驶领域的重要传感器。
（2）摄像头：摄像头通过图像采集，将周围环境转换为数字信号，供计算机处理。
摄像头具有成本低、易于集成、抗干扰能力强等优点，广泛应用于自动驾驶领域。
（3）毫米波雷达：毫米波雷达通过发射毫米波信号，测量与物体之间的距离，具有穿透性强、抗干扰能力强、全天候工作等特点，适用于恶劣天气下的自动驾驶。
3. 驾驶辅助传感器（1）倒车雷达：倒车雷达通过发射超声波，测量与障碍物之间的距离，帮助驾驶员在倒车时避免碰撞。
（2）盲点监测系统：盲点监测系统通过安装在车身两侧的传感器，监测车辆盲区内的障碍物，提高驾驶安全性。
4. 智能座舱传感器（1）车内空气质量传感器：车内空气质量传感器用于监测车内空气质量，为驾驶员提供舒适的驾驶环境。
（2）温度传感器：温度传感器用于监测车内温度，实现自动调节空调等功能。
三、实训过程1. 理论学习通过查阅相关资料，了解智能汽车传感器的原理、应用及发展现状，掌握传感器的基本知识。
2. 实践操作（1）激光雷达：了解激光雷达的结构、工作原理及安装方法，进行实际操作，观察激光雷达的输出信号。
传感器与检测技术重点知识点总结
传感器与检测技术重点知识点总结传感器是一种能够感知、收集并转换物理量或化学量等信息的装置。
它广泛应用于各个行业和领域，如工业生产、环境监测、医疗设备、汽车等。
以下是传感器与检测技术的一些重点知识点总结。
1.传感器的基本原理-传感器是通过感知或测量物理量或化学量等信息，并将其转化为可用的电信号输出。
-常见的物理量包括温度、压力、湿度、光照强度、流量等；化学量包括气体浓度、pH值等。
-传感器的工作原理包括电学、热学、光学、化学以及机械等不同的原理。
-传感器的输出信号可以是电压、电流、频率、电阻等形式。
2.传感器的分类-按照感知的物理量或化学量的不同，传感器可以分为温度传感器、压力传感器、光敏传感器、流量传感器等。
-按照测量原理的不同，传感器可以分为电阻传感器、电容传感器、电感传感器、化学传感器等。
-按照输出信号类型的不同，传感器可以分为模拟输出传感器和数字输出传感器。
3.传感器的特性与参数-灵敏度：传感器响应物理量变化的能力，它决定了传感器的测量范围和分辨率。
-精度：传感器测量值与真实值之间的偏差，包括系统误差、随机误差等。
-响应时间：传感器从感知到输出响应所需的时间。
-可靠性：传感器在一定环境条件下长时间稳定工作的能力。
-线性度：传感器输出信号与输入物理量之间的线性关系。
-温度影响：传感器在不同温度下性能的稳定性。
-零点漂移：在长时间使用过程中，传感器输出信号发生的零点偏移。
-跨度漂移：在长时间使用过程中，传感器输出信号的量程偏移。
-电磁兼容性：传感器在干扰条件下的工作能力。
4.传感器的应用领域-工业生产：用于监测和控制工艺过程中的温度、压力、流量等参数，提高生产效率和质量。
-环境监测：用于监测大气污染、水质污染、噪声等环境参数，保护生态平衡和人类健康。
-汽车行业：用于汽车发动机的温度、压力、氧气浓度等参数的监测和控制，提高汽车性能和安全性。
-医疗设备：用于监测病人的体温、心率、血压等生理参数，辅助医疗诊断和治疗。
光电传感器在智能交通中的应用
光电传感器在智能交通中的应用1. 光电传感器的基本原理光电传感器是一种将物体的光学特性转化为电信号的装置，由光源、光电元件和信号处理电路组成。
其基本原理是利用半导体材料的光电效应，当光线照射到半导体表面时，会产生电流。
2. 光电传感器在智能交通中的应用（1）交通信号灯被广泛应用的光电传感器就是信号灯中所使用的红外传感器。
信号灯上的光电传感器会监测车辆和行人的状态，从而产生指令控制信号灯的正常工作。
（2）智能停车场在智能停车场的管理中，使用的光电传感器会自动识别车辆并管理车位，减轻了人为的管控负担。
同时，光电传感器还可以通过直接充电等方式为电动汽车提供充电服务，提高了交通系统的智能化水平。
（3）自驾车在自驾车中，光电传感器被广泛应用于车辆环境监测等方面。
通过对车辆周围环境的实时监测，自驾车可以自动调整方向和速度，更加安全。
（4）交通违法监测光电传感器的另一大应用是交通违法监测。
设立在路口和马路上的光电传感器会自动探测通过的车辆与交通规则进行比对，并将违法车辆拍照和记录等信息进行存储和传输，为交通执法提供有效的技术手段。
3. 光电传感器的市场前景随着智能交通的快速发展，光电传感器作为一种新型的传感器，市场前景广阔。
随着各种信号灯、智能停车场以及自驾车等技术的不断发展，光电传感器在交通行业中的应用前景非常广阔。
预计到2026年，光电传感器市场规模将达到150亿美元。
4. 光电传感器的发展趋势（1）小型化随着技术的不断发展，光电传感器将会更加趋向小型化。
尺寸可缩小至1mm以下，增强其在各种终端设备应用领域的灵活性和可靠性。
（2）更高的灵敏度未来光电传感器将更加在灵敏度上进行改进，能够比目前的光电传感器更加准确地反映路况和周围环境。
（3）应用广泛化光电传感器的应用领域将不断扩大，其范围将从智能交通向更广泛的领域中拓展，如智能安防、健康管理等。
5. 总结光电传感器的应用将会不断拓宽，并且在智能交通领域中起到越来越重要的作用。
智能汽车传感器技术--智能汽车及传感器概述
智能汽车传感器技术--智能汽车及传感器概述智能汽车传感器技术智能汽车及传感器概述在当今科技飞速发展的时代，智能汽车正逐渐成为道路交通的新宠。
智能汽车的出现，不仅改变了我们的出行方式，更引领着未来交通的发展方向。
而在智能汽车的众多关键技术中，传感器技术无疑扮演着至关重要的角色。
它就像是智能汽车的“眼睛”和“耳朵”，让汽车能够感知周围的环境，从而实现安全、高效的行驶。
智能汽车，简单来说，就是具备了一系列智能化功能的汽车。
这些功能包括自动驾驶、自动泊车、自适应巡航控制、车道保持辅助等等。
与传统汽车相比，智能汽车能够更加自主地感知、决策和控制，从而为驾驶者提供更加舒适、便捷和安全的出行体验。
那么，智能汽车是如何实现这些智能化功能的呢？这就要归功于各种先进的传感器了。
传感器是一种能够将物理量、化学量或生物量等转换为电信号的装置。
在智能汽车中，传感器的种类繁多，常见的有以下几种：首先是摄像头传感器。
摄像头就像是汽车的“眼睛”，它可以拍摄车辆周围的图像，并通过图像处理技术来识别道路标志、交通信号灯、行人和其他车辆等。
摄像头传感器通常安装在汽车的前后保险杠、后视镜和挡风玻璃等位置，能够提供较为直观和丰富的视觉信息。
其次是毫米波雷达传感器。
毫米波雷达能够发射和接收毫米波频段的电磁波，并根据反射波的时间和频率变化来测量目标的距离、速度和角度等参数。
毫米波雷达具有测距精度高、测速范围广、不受天气和光照条件影响等优点，因此在智能汽车的自适应巡航控制、自动紧急制动等功能中得到了广泛应用。
激光雷达传感器也是智能汽车中不可或缺的一部分。
激光雷达通过发射激光束，并测量激光束从发射到接收的时间间隔，来精确计算目标的距离和形状。
激光雷达具有测量精度高、分辨率高、能够生成三维点云图等优点，对于智能汽车的环境感知和障碍物识别具有重要意义。
不过，激光雷达的成本相对较高，目前在一些高端智能汽车中应用较多。
除了以上几种传感器，智能汽车还会配备超声波传感器、惯性测量单元（IMU）、全球定位系统（GPS）等。
智能驾驶知识点总结
智能驾驶知识点总结一、智能驾驶技术的基本原理1.1 智能感知智能感知是智能驾驶技术的基础，它通过多种传感器如激光雷达、摄像头、毫米波雷达等，实时对车辆周围环境进行感知。
通过这些感知器件的工作，车辆可以获取到行驶道路、车辆、障碍物等信息，为自动驾驶系统提供数据支持。
1.2 智能决策智能决策是指基于感知数据，通过人工智能算法对行车环境进行分析和判断，制定相应的驾驶策略。
它需要考虑到周围车辆、行人、道路标志、灯光信号等多种因素，然后做出最优的驾驶决策。
1.3 智能控制智能控制是指通过自动驾驶系统对车辆进行精准控制，包括加速、减速、转向、变道等动作。
智能控制需要综合考虑车辆自身的状态、周围环境的动态变化等因素，实现安全、高效的自动驾驶操作。
1.4 通信互联智能驾驶还需要通过车联网技术，实现车辆间和车辆与道路基础设施之间的信息交互。
这对于实现智能交通系统和提升整体驾驶效率有着重要作用。
二、智能驾驶技术的发展现状2.1 自动辅助驾驶目前，自动驾驶技术已经在汽车行业有了很大的突破。
绝大多数汽车厂商已经实现了部分自动辅助驾驶功能，比如自适应巡航、车道保持辅助、自动停车等，这些功能已经成为很多车型的标配。
这些功能在一定程度上帮助驾驶员减轻驾驶压力，提高了行车的舒适性和安全性。
2.2 高级自动驾驶除了自动辅助驾驶，一些科技公司和汽车制造商也在积极开发更高级别的自动驾驶技术。
比如特斯拉公司的 Autopilot 系统，它可以在适当条件下实现全自动驾驶。
这些技术已经取得了一些进展，但在真实道路环境下的成熟应用还面临一些挑战。
2.3 道路测试和应用一些城市和汽车制造商在特定地段或者封闭道路上进行了自动驾驶技术的测试和应用，用以收集数据和验证技术可行性。
这种实践有助于逐步推动自动驾驶技术向成熟阶段发展。
2.4 障碍和挑战尽管自动驾驶技术在发展势头良好，但也面临一些挑战。
比如技术的安全性和可靠性，法律、道路规则等相关法律法规政策的制定与实施，公众对自动驾驶的接受度等问题都需要进一步解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能车的检测元件
智能车系统主要表现为由一系列的硬件组成，包括组成车体的底盘、轮胎、舵机装置、马达装置、道路检测装置、测速装置和控制电路板等。
本文主要总结智能车设计中使用到的传感器（包括光电式传感器、图像传感器和测速传感器等）。
传感器由敏感元件和转换元件组成。
敏感元件能够随着被测量的变化而引起某种易被测量的信号的变化，而转换元件则将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分，具体的电量形式取决于敏感元件的原理。
除此之外，由于转换元件的输出信号一般都很微弱，为方便传输、转换、处理及显示，通常有信号调理转换电路、辅助电路等，将转换元件输出的电信号进行放大或运算调制。
因此，传感器的组成通常包括敏感元件、转换元件、信号调理转换电路和辅助电路，如图1所示。
随着半导体器件与集成技术的发展，传感器的信号调理转换电路与敏感元件、转换元件等一起集成在同一芯片上，安装在传感器的壳体里。
图1
智能汽车设计中涉及到的传感器主要有三种：光电式传感器、图像传感器和测速传感器。
一、光电式传感器
光电式传感器是利用光电器件把光信号转换成电信号的装置。
光电式传感器工作时，先将被测量转换为光量的变化，然后通过光电器件再把光量的变化转换为相应的电量变化，从而实现非电量的测量。
光电式传感器的核心（敏感元件）是光电器件，光电器件的基础是光电效应。
光电式传感器的结构简单，响应速度快，可靠性较高，能实现参数的非接触测量，因此广泛地应用于各种工业自动化仪表中。
光电式传感器可用来测量光学量或测量已先行转换为光学量的其他被测量，然后输出一定形式的电信号。
在测量光学量时，光电器件是作为敏感元件使用；而测量其他物理量时，它是作为转换元件使用。
光电式传感器由光路及电路两大部分组成，光路部分实现被测量信号对光量的控制和调制，电路部分完成从光信号到电信号的转换。
图2(a)所示为测量光量时的组成框图，图2(b)所示为测量其他物理量时的组成框图。
图2
二、图像传感器
图像传感器在智能车设计中非常常见。
智能车路径识别模块中的摄像头的重要组成部分就是图像传感器。
图像传感器又称为成像器件或摄像器件，可实现可见光、紫外线、X射线、近红外光等的探测，是现代视觉信息获取的一种基础器件。
因其能实现信息的获取、转换和视觉功能的扩展（光谱拓宽、灵敏度范围扩大），能给出直观、真实、多层次、多内容的可视图像信息，图像传感器在现代科学技术中得到越来越广泛的应用。
1．CCD图像传感器
CCD图像传感器从结构上可以分为两类：一类是用于获取线图像的，称为线阵CCD；另一类是用于获取面图像的，称为面阵CCD。
（1）线阵CCD图像传感器
对于线阵CCD，它可以直接接收一维光信息，而不能直接将二维图像转换为一维的电信号输出，为了得到整个二维图像的输出，就必须用行扫描的方法来实现。
（2）面阵CCD图像传感器
面阵CCD图像传感器的感光单元呈二维矩阵排列，能检测二维平面图像。
由于传输与读出方式不同，面阵图像传感器有许多类型，常见的传输方式有行传输、帧传输和行间传输三种。
3．摄像头的工作原理
摄像头以隔行扫描的方式采样图像，当扫描到某点时，就通过图像传感芯片将该点处图像的灰度转换成与灰度对应的电压值，然后将此电压值通过视频信号端输出。
具体而言（参见图3），摄像头连续地扫描图像上的一行，就输出一段连续的视频信号，该电压信号的高低起伏正反映了该行图像的灰度变化情况。
当扫描完一行，视频信号端就输出一个低于最低视频信号电压的电平（如0.3 V），并保持一段时间。
这样相当于紧接着每行图像对应的电压信号之后会有一个电压“凹槽”，此“凹槽”叫做行同步脉冲，它是扫描换行的标志。
然后扫描新的一行，如此下去，直到扫描完该场的信号，接着会出现一段场消隐信号。
其中有若干个复合消隐脉冲（简称消隐脉冲），在这些消隐脉冲中，有一个消隐脉冲远宽于其他的消隐脉冲（即该消隐脉冲的持续时间远长于其他的消隐脉冲的持续时间），该消隐脉冲又称为场同步脉冲，标志着新的一场的到来。
摄像头每秒扫描25帧图像，每帧又分奇、偶两场，故每秒扫描50场图像。
图3
三、测速传感器
在智能汽车设计中，测速传感器的设计主要有两种方案：霍尔传感器和光电式脉冲编码器。
1．霍尔传感器
霍尔传感器是基于霍尔效应原理，将电流、磁场、位移、压力、压差转速等被测量转换成电动势输出的一种传感器。
虽然转换率低、温度影响大、要求转换精度较高时必须进行温度补偿，但霍尔传感器具有结构简单、体积小、坚固、频率响应宽（从直流到微波）、动态范围（输出电动势的变化）大、无触点、寿命长、可靠性高，以及易于微型化和集成电路化等优点。
霍尔式转速传感器的结构，图4是三种不同结构的霍尔式转速传感器。
转盘的输入轴与被测转轴相连，当被测转轴转动时，转盘随之转动，固定在转盘附近的霍尔传感器便可在每一个小磁铁通过时产生一个相应的脉冲，检测出单位时间的脉冲数，便可知被测转速。
根据磁性转盘上小磁铁数目多少，就可以确定传感器测量转速的分辨率。
图4
2．光电式脉冲编码器
光电式脉冲编码器可将机械位移、转角或速度变化转换成电脉冲输出，是精密数控采用的检测传感器。
光电编码器的最大特点是非接触式，此外还具有精度高、响应快、可靠性高等特点。
光电编码器采用光电方法，将转角和位移转换为各种代码形式的数字脉冲，如图5所示光电
式脉冲编码器，在发光元件和光电接收元件
中间，有一个直接装在旋转轴上的具有相当
数量的透光扇形区的编码盘，在光源经光学
系统形成一束平行光投在透光和不透光区的
码盘上时，转动码盘，在码盘的另一侧就形
成光脉冲，脉冲光照射在光电元件上就产生
与之对应的电脉冲信号。
图5。
