序列检测器的设计
实验三 序列检测器的设计
一、实验目的：
学习序列检测器的设计、分析和测试方法，锻炼分析VHDL语言的能力。
二、原理说明：
序列检测器可用于检测一组或多组由二进制码组成的脉冲序列信号，这在数字通信领域有广泛的应用。
当序列检测器连续收到一组串行二进制码后，如果这组码与检测器中预先设置的相同，则输出1，否则输出0。
由于这种检测的关键在于正确码收到必须是连续的每一位码都与预置数的对应码相同。
在检测过程中，任何一位不相等都将回到初始状态重新开始检测。
三、实验内容：
1、分析图3-1中的各语句功能、设计原理、逻辑功能。
library IEEE;
use IEEE.STD_LOGIC_1164.all;
entity chk is
port(
din : in STD_LOGIC;
clk,clr:in STD_LOGIC;
d:in STD_LOGIC_VECTOR(7 downto 0);
check_out:out STD_LOGIC
);
END chk;
architecture chk of chk is
signal q: integer range 0 to 8;
begin
process(clk,clr)
begin
if clr='1' then q<=0;
elsif clk'event and clk='1' then
case q is
when 0=> if din=d(7) then q<=1; else q<=0; end if; when 1=> if din=d(6) then q<=2; else q<=0; end if; when 2=> if din=d(5) then q<=3; else q<=0; end if; when 3=> if din=d(4) then q<=4; else q<=0; end if; when 4=> if din=d(3) then q<=5; else q<=0; end if; when 5=> if din=d(2) then q<=6; else q<=0; end if; when 6=> if din=d(1) then q<=7; else q<=0; end if; when 7=> if din=d(0) then q<=8; else q<=0; end if; when others=>q<=0;
end case;
end if;
end process;
process(q)
begin if q=8 then check_out<='1';
else check_out<='0';
end if;
end process;
end chk;
图3-1 序列检测器VHDL源程序
2、输入不同的D与DIN值，给出序列检测器的时序波形。
当序列检测器连续收到一组串行二进制码后，如果这组码与检测器中预设置的相同，则输出1，否则输出0。
EDA实验报告实验三、序列检测器的设计
实验三、序列检测器的设计一、预习内容1、预习序列发生器和检测器的基本工作原理；2、画出实验原理草图；3、写出实验的基本步骤和源程序。
二、实验目的1、掌握序列检测器的工作原理；2、学会用状态机进行数字系统设计。
三、实验器材PC机一台、EDA教学实验系统一台、下载电缆一根（已接好）、导线若干四、实验要求1、检测连续4个‘1’的状态机，画出状态转移图，并写出VHD代码；（必做部分）2、了解试验箱，完成数据分配器的硬件实验。
（实验一的硬件操作，首次使用请谨慎使用试验箱！）3、检测“10001110”序列，当检测到该序列后输出为‘1’。
（此部分选作）五、实验原理和实验内容1、序列发生器原理（此部分选作）在数字信号的传输和数字系统的测试中，有时需要用到一组特定的串行数字信号，产生序列信号的电路称为序列信号发生器。
本实验要求产生一串序列“10001110”。
该电路可由计数器与数据选择器构成，其结构图如图6－1所示，其中的锁存输出的功能是为了消除序列产生时可能出现的毛刺现象：图6－1 序列发生器结构图2、序列检测器的基本工作过程：序列检测器用于检测一组或多组由二进制码组成的脉冲序列信号，在数字通信中有着广泛的应用。
当序列检测器连续收到一组串行二进制码后，如果这组码与检测器中预先设置的码相同，则输出1，否则输出0。
由于这种检测的关键在于正确码的收到必须是连续的，这就要求检测器必须记住前一次的正确码及正确序列，直到在连续的检测中所收到的每一位码都与预置的对应码相同。
在检测过程中，任何一位不相等都将回到初始状态重新开始检测。
状态图如图6－2所示：图6－2 序列检测器状态图3、状态机的基本设计思想：在状态连续变化的数字系统设计中，采用状态机的设计思想有利于提高设计效率，增加程序的可读性，减少错误的发生几率。
同时，状态机的设计方法也是数字系统中一种最常用的设计方法。
一般来说，标准状态机可以分为摩尔（Moore）机和米立（Mealy）机两种。
EDA序列检测器设计课程设计
EDA序列检测器设计课程设计一、课程目标知识目标：1. 让学生掌握EDA（电子设计自动化）序列检测器的基本原理与设计流程；2. 使学生了解并掌握数字逻辑设计的基本方法，以及Verilog HDL硬件描述语言；3. 帮助学生理解同步时序电路的工作原理，掌握序列检测器的功能与实现。
技能目标：1. 培养学生运用Verilog HDL进行数字电路设计与仿真能力；2. 培养学生运用EDA工具（如ModelSim、Quartus II等）进行电路仿真、调试的能力；3. 提高学生分析问题、解决问题的能力。
情感态度价值观目标：1. 培养学生积极探究、主动学习的兴趣和热情，增强学生的自主学习能力；2. 培养学生的团队合作意识，提高沟通与协作能力；3. 增强学生的创新意识，鼓励学生勇于尝试、善于实践。
本课程针对电子工程及相关专业高年级学生，结合课程性质、学生特点和教学要求，将课程目标分解为具体的学习成果。
在教学过程中，注重理论与实践相结合，以实际工程项目为背景，引导学生通过自主学习、团队合作、实践创新等方式，达到本课程的教学目标。
通过本课程的学习，使学生具备一定的EDA 技术基础，为未来从事电子设计及相关领域工作打下坚实基础。
二、教学内容1. 序列检测器原理：介绍序列检测器的基本概念、功能、分类及其在数字系统中的应用。
- 教材章节：第三章第二节- 内容：同步时序电路原理，序列检测器设计方法。
2. Verilog HDL基础：讲解Verilog HDL硬件描述语言的基本语法、数据类型、运算符和建模方法。
- 教材章节：第四章- 内容：模块化设计，行为描述与结构描述，组合逻辑与时序逻辑描述。
3. 序列检测器设计：结合实例，分析序列检测器的设计方法与步骤。
- 教材章节：第五章第三节- 内容：Mealy型与Moore型序列检测器设计，状态编码，状态转移图。
4. EDA工具应用：介绍ModelSim、Quartus II等EDA工具的使用，进行电路仿真与调试。
实验三 序列信号检测器的设计
实验三序列信号检测器的设计一、实验目的：1、理解序列信号检测器的工作原理；2、掌握原理图和文本输入的混合设计输入方法；3、理解状态划分；4、掌握状态机程序的编写方法；二、实验原理：序列检测器是时序数字电路中非常常见的设计之一。
它的主要功能是:将一个指定的序列从数字码流中识别出来。
接下来的设计就是针对“011”这个序列的检测器。
设input为数字码流输入，output为检出标记输出，高电平表示“发现指定序列”,低电平表示“没有发现指定的序列”。
设输入的码流为“001101101111011111...”,在时钟2～4中,码流input里出现指定序列“011”,对应输出output在第4个时钟变为高电平“1”,表示发现指定"011”，以此类推。
序列发生器模块采用的是M（n=4）序列发生器，详细可以参考《EDA技术与应用》一书的4.4团队协作及逻辑锁定。
三、实验内容（1）最终的顶层设计原理图如下：左侧的四个D触发器组成的电路为M序列信号发生器模块，它可以产生15位随机的二进制码流。
发生器产生的二进制码流每隔15个时钟周期重复出现一次。
详细的可以在最终的时序仿真图中看出来。
右侧的get_str模块为检测模块，给予状态机的结构编写的，具体如下：library ieee;use ieee.std_logic_1164.all;entity get_ser isport(clk : in std_logic;input : in std_logic;reset : in std_logic;serout : out std_logic_vector(1 downto 0);output : out std_logic);end entity;architecture rtl of get_ser is-- Build an enumerated type for the state machine type state_type is (s0, s1, s2, s3);-- Register to hold the current statesignal state : state_type;beginserout <= ('0'&input);-- Logic to advance to the next stateprocess (clk, reset)beginif reset = '1' thenstate <= s0;elsif (rising_edge(clk)) thencase state iswhen s0=>if input = '0' thenstate <= s1;elsestate <= s0;end if;when s1=>if input = '1' thenstate <= s2;elsestate <= s1;end if;when s2=>if input = '1' thenstate <= s3;elsestate <= s1;end if;when s3 =>if input = '1' thenstate <= s0;elsestate <= s1;end if;end case;end if;end process;-- Output depends solely on the current state process (state)begincase state iswhen s0 =>output <= '0';when s1 =>output <= '0';when s2 =>output <= '0';when s3 =>output <= '1';end case;end process;end rtl;（2）理解状态机请根据上图对照get_str程序理解检测“011”序列的基本编程思路。
7位序列检测机设计
VHDL数字系统设计与测试实验报告（一）——有限序列检测器一、设计功能与要求1、实验要求：利用状态机原理设计一个7位序列检测器（1110010）。
2、功能分析：序列检测器一般有一个输入X和一个输出Y。
输入信号在不断变化，从而形成一个与时间相关的输入序列。
序列检测器就是当输入序列中包含特定串时，设置输出信号Y为高电平，表示检测到了特定串。
本设计中需要检测的序列是“1110010”。
二、设计思路序列检测器是一种同步时序电路，它用于搜索，检测输入的二进制代码串中是否出现指定的代码序列，1110010 序列检测器的原理图如下：CPX Y 0111010010010首先，要从一串二进制编码中检测出一个已预置的七位二进制码1110010，每增加一位相当于增加一个状态，再加上一个初始态，用八个状态可以实现。
状态机初始状态为S1；当自动机接收到一个“1”时，自动机进入S2状态；如果在S2状态接收到“1”时，自动机进入到S3状态；如果在S3状态接收到“1”时，自动机进入到S4状态；如果在S4状态接收到“0”时，自动机进入到S5状态；如果在S5状态接收到“0”时，自动机进入到S6状态；如果在S6状态接收到“1”时，自动机进入到S7状态；如果在S7状态接收到“0”时，自动机进入到S8状态；如果自动机处于S8状态，则表示接收到了一个连续的串“1110010”，此时可以设置输出信号为高电平。
其Moore型原始状态转移图如下：根据状态转移图可以得出Moore型原始状态转移表为：三、源代码library ieee;use ieee.std_logic_1164.all;entity checkerarray isport(din:in std_logic;clk,clr:in std_logic;z:buffer std_logic);end checkerarray;architecture arch_check of checkerarray is type StateType is(s1,s2,s3,s4,s5,s6,s7,s8);signal present_state,next_state:StateType; beginstate_comb:process(present_state,din)begincase present_state iswhen s1=>z<='0';if din='1'thennext_state<=s2;elsenext_state<=s1;end if;when s2=>z<='0';if din='1'thennext_state<=s3;elsenext_state<=s2;end if;when s3=>z<='0';if din='1'thennext_state<=s4;elsenext_state<=s1;end if;when s4=>z<='0';if din='1'thennext_state<=s4;elsenext_state<=s5;end if;when s5=>z<='0';if din='1'thennext_state<=s2;elsenext_state<=s6;end if;when s6=>z<='0';if din='1'thennext_state<=s7;elsenext_state<=s1;end if;when s7=>z<='0';if din='1'thennext_state<=s3;elsenext_state<=s8;end if;when s8=>z<='1';if din='1'thennext_state<=s2;elsenext_state<=s1;end if;end case;end process state_comb;state_clocked:process(clk,clr) beginif(clr='1')thenpresent_state<=s1;elsif(clk'event and clk='1')thenpresent_state<=next_state;end if;end process state_clocked;end arch_check;四、仿真结果与说明上图即为在modelsim中进行仿真的波形图像。
EDA序列检测器设计

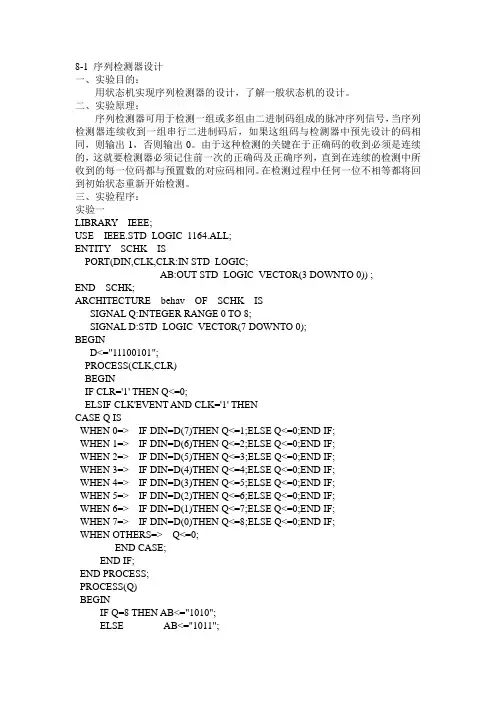

8-1 序列检测器设计一、实验目的：用状态机实现序列检测器的设计，了解一般状态机的设计。
二、实验原理：序列检测器可用于检测一组或多组由二进制码组成的脉冲序列信号，当序列检测器连续收到一组串行二进制码后，如果这组码与检测器中预先设计的码相同，则输出1，否则输出0。
由于这种检测的关键在于正确码的收到必须是连续的，这就要检测器必须记住前一次的正确码及正确序列，直到在连续的检测中所收到的每一位码都与预置数的对应码相同。
在检测过程中任何一位不相等都将回到初始状态重新开始检测。
三、实验程序：实验一LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY SCHK ISPORT(DIN,CLK,CLR:IN STD_LOGIC;AB:OUT STD_LOGIC_VECTOR(3 DOWNTO 0)) ;END SCHK;ARCHITECTURE behav OF SCHK ISSIGNAL Q:INTEGER RANGE 0 TO 8;SIGNAL D:STD_LOGIC_VECTOR(7 DOWNTO 0);BEGIND<="11100101";PROCESS(CLK,CLR)BEGINIF CLR='1' THEN Q<=0;ELSIF CLK'EVENT AND CLK='1' THENCASE Q ISWHEN 0=> IF DIN=D(7)THEN Q<=1;ELSE Q<=0;END IF;WHEN 1=> IF DIN=D(6)THEN Q<=2;ELSE Q<=0;END IF;WHEN 2=> IF DIN=D(5)THEN Q<=3;ELSE Q<=0;END IF;WHEN 3=> IF DIN=D(4)THEN Q<=4;ELSE Q<=0;END IF;WHEN 4=> IF DIN=D(3)THEN Q<=5;ELSE Q<=0;END IF;WHEN 5=> IF DIN=D(2)THEN Q<=6;ELSE Q<=0;END IF;WHEN 6=> IF DIN=D(1)THEN Q<=7;ELSE Q<=0;END IF;WHEN 7=> IF DIN=D(0)THEN Q<=8;ELSE Q<=0;END IF;WHEN OTHERS=> Q<=0;END CASE;END IF;END PROCESS;PROCESS(Q)BEGINIF Q=8 THEN AB<="1010";ELSE AB<="1011";END IF;END PROCESS;END behav;实验二LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY SCHK1 ISPORT( CLK,CLR : IN STD_LOGIC;DIN : IN STD_LOGIC;AB : OUT INTEGER RANGE 0 TO 15 ); END SCHK1;ARCHITECTURE behav OF SCHK1 ISTYPE FSM_ST IS(S0,S1,S2,S3,S4,S5,S6,S7,S8);SIGNAL current_state, next_state: FSM_ST;BEGINREG:PROCESS ( CLK ,CLR )BEGINIF CLR = '1' THEN current_state <= S0;ELSIF CLK='1' AND CLK'EVENT THENcurrent_state <= next_state ;END IF ;END PROCESS ;COM:PROCESS( current_state, next_state)BEGINCASE current_state ISWHEN S0 => AB<= 11;IF DIN = '1' THEN next_state<=S1 ;ELSE next_state<=S0;END IF;WHEN S1 => AB<= 11;IF DIN = '1' THEN next_state<=S2 ;ELSE next_state<=S0;END IF;WHEN S2 => AB<= 11;IF DIN = '1' THEN next_state<=S3 ;ELSE next_state<=S0;END IF;WHEN S3 => AB<= 11;IF DIN = '0' THEN next_state<=S4 ;ELSE next_state<=S0;END IF;WHEN S4 => AB<= 11;IF DIN = '0' THEN next_state<=S5 ;ELSE next_state<=S0;END IF;WHEN S5 => AB<= 11;IF DIN = '1' THEN next_state<=S6 ;ELSE next_state<=S0;END IF;WHEN S6 => AB<= 11;IF DIN = '0' THEN next_state<=S7 ;ELSE next_state<=S0;END IF;WHEN S7 => AB<= 11;IF DIN = '1' THEN next_state<=S8 ;ELSE next_state<=S0;END IF;WHEN S8 => AB<= 10;IF DIN = '0' THEN next_state<=S0 ;ELSE next_state<=S0;END IF;END CASE ;END PROCESS;END behav;实验三LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY SCHK2 ISPORT( CLK,CLR : IN STD_LOGIC;DIN : IN STD_LOGIC;DT : IN STD_LOGIC_VECTOR(7 DOWNTO 0);AB : OUT INTEGER RANGE 0 TO 15 );END SCHK2;ARCHITECTURE behav OF SCHK2 ISTYPE FSM_ST IS(S0,S1,S2,S3,S4,S5,S6,S7,S8);SIGNAL C_ST: FSM_ST;SIGNAL D : STD_LOGIC_VECTOR(7 DOWNTO 0);BEGINREG:PROCESS ( CLK ,CLR )BEGINIF CLR = '1' THEN D <= DT;C_ST <= S0;AB <= 11;ELSIF CLK='1' AND CLK'EVENT THEN--current_state <= next_state ;--END IF ;--END PROCESS ;--COM:PROCESS( current_state, next_state) --BEGINCASE C_ST ISWHEN S0 => AB<= 11;IF DIN = D(7) THEN C_ST<=S1 ;ELSE C_ST<=S0;END IF;WHEN S1 => AB<= 11;IF DIN = D(6) THEN C_ST<=S2 ;ELSE C_ST<=S0;END IF;WHEN S2 => AB<= 11;IF DIN = D(5)THEN C_ST<=S3 ;ELSE C_ST<=S0;END IF;WHEN S3 => AB<= 11;IF DIN = D(4) THEN C_ST<=S4 ;ELSE C_ST<=S0;END IF;WHEN S4 => AB<= 11;IF DIN = D(3)THEN C_ST<=S5 ;ELSE C_ST<=S0;END IF;WHEN S5 => AB<= 11;IF DIN = D(2) THEN C_ST<=S6 ;ELSE C_ST<=S0;END IF;WHEN S6 => AB<= 11;IF DIN = D(1) THEN C_ST<=S7 ;ELSE C_ST<=S0;END IF;WHEN S7 => AB<= 11;IF DIN = D(0) THEN C_ST<=S8 ;ELSE C_ST<=S0;END IF;WHEN S8 => AB<= 10;IF DIN = D(0) THEN C_ST<=S0 ;ELSE C_ST<=S0;END IF;END CASE ;END IF;END PROCESS;END behav;实验四LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY SCHK3 ISPORT(DIN,CLK,CLR:IN STD_LOGIC;DATAIN:IN STD_LOGIC_VECTOR(7 DOWNTO 0);AB:OUT STD_LOGIC_VECTOR(3 DOWNTO 0)) ; END SCHK3;ARCHITECTURE f3 OF SCHK3 ISTYPE ST_TYPE1 IS (s0,s1,s2,s3,s4,s5,s6,s7,s8);SIGNAL C_ST:ST_TYPE1;SIGNAL Q:STD_LOGIC;BEGINPROCESS(CLR,CLK)BEGINIF CLR='1' THEN C_ST<=s0;Q<='0';ELSIF CLK='1' AND CLK'EVENT THENCASE C_ST ISWHEN s0 => IF DATAIN(7)=DIN THEN C_ST<=s1;ELSIF C_ST<=s0;END IF;WHEN s1 => IF DATAIN(6)=DIN THEN C_ST<=s2;ELSIF C_ST<=s0;END IF;WHEN s2 => IF DATAIN(5)=DIN THEN C_ST<=s3;ELSIF C_ST<=s0;END IF;WHEN s3 => IF DATAIN(4)=DIN THEN C_ST<=s4;ELSIF C_ST<=s0;END IF;WHEN s4 => IF DATAIN(3)=DIN THEN C_ST<=s5;ELSIF C_ST<=s0;END IF;WHEN s5 => IF DATAIN(2)=DIN THEN C_ST<=s6;ELSIF C_ST<=s0;END IF;WHEN s6 => IF DATAIN(1)=DIN THEN C_ST<=s7;ELSIF C_ST<=s0;END IF;WHEN s7 => IF DATAIN(0)=DIN THEN C_ST<=s8;ELSIF C_ST<=s0;END IF;WHEN s8 => Q<='1';END CASE;END IF;END PROCESS;IF Q='1' THEN AB<="1010";ELSIF AB<="1011";END IF;END f3;四、仿真结果：实验一实验二实验三实验四五、硬件分配：实验一F-7键7 键6 键2、键1 数码管6CLR CLK DIN AB(3) AB(2) AB(1) AB(0) PIO11 PIO9 PIO10 PIO39 PIO38 PIO37 PIO36 Pin4 Pin 2 Pin3 Pin160 Pin159 Pin158 Pin141 实验二同上实验三同上实验四同上六、实验结论：实验一是moore型状态机，其优点是其输出仅与当前的状态有关，是同步输出状态机。
实验三_用状态机实现序列检测器的设计
实验三_用状态机实现序列检测器的设计引言：序列检测器是一类常用的电子设计电路，它在接收到特定的输入序列时，会产生特定的输出序列。
在许多应用场景中，如通信系统、数字信号处理和自动控制等领域，序列检测器都发挥着重要的作用。
本实验将利用状态机的概念，设计并实现一个简单的序列检测器。
一、序列检测器的设计原理序列检测器的设计原理基于状态机的思想。
状态机是一种抽象的计算模型，它由一组状态、一组输入和一组转移动作组成。
在序列检测器中，输入序列被连续地输入，状态也会根据输入进行不断变化。
当状态机检测到了预设的特定输入序列时，就会产生相应的输出序列。
二、序列检测器的设计步骤1.确定输入和输出序列：首先确定所需检测的输入序列和对应的输出序列，这将决定状态机的状态转移条件。
2.绘制状态转移图：根据输入和输出序列，绘制状态转移图，即用状态变量和状态转移条件表示状态转移关系。
3.设计状态机的状态转移表：根据状态转移图，将所有可能的状态转移关系整理为一个状态转移表。
4.实现状态机的代码逻辑：根据状态转移表，编写代码实现状态机的逻辑功能。
三、设计实例在本实验中，我们以一个简单示例为例，演示序列检测器的设计流程。
假设输入序列为0101，当检测到该输入序列时，输出序列为011.确定输入和输出序列：输入序列为0101，输出序列为012.绘制状态转移图：根据输入和输出序列，绘制状态转移图如下：0/00，S0，1/1/1说明：状态S0表示未检测到特定输入序列，状态S1表示检测到特定输入序列。
3.设计状态机的状态转移表：根据状态转移图，得到状态转移表如下：输当前状态，0，1S0，S0，S1S1，S0，S14.实现状态机的代码逻辑：根据状态转移表，编写代码实现状态机的逻辑功能，伪代码如下：if (当前状态 == S0)if (输入 == 0)当前状态=S0;输出=0;} else if (输入 == 1)当前状态=S1;输出=0;}} else if (当前状态 == S1)if (输入 == 0)当前状态=S0;输出=1;} else if (输入 == 1)当前状态=S1;输出=1;}}四、实验总结本实验利用状态机的思想，设计并实现了一个简单的序列检测器。
HDL课程设计序列检测器的设计
课程设计项目成绩评定表设计项目成绩评定表课程设计报告书目录设计报告书目录一、设计目的 (1)二、设计思路 (1)三、设计过程 (1)3.1、设计原理 (1)3.2、设计模块 (2)3.3、测试模块 (3)四、仿真结果 (4)五、主要元器件与设备 (4)六、课程设计体会与建议 (4)6.1、设计体会 (4)6.2、设计建议 (5)七、参考文献 (5)一、设计目的1、熟练掌握Verilog 语言。
2、熟悉HDL数字系统的设计流程。
二、设计思路1、设计功能设计模块。
2、设计测试代码。
三、设计过程3.1、设计原理序列检测器可用于检测一组或多组由二进制码组成的脉冲序列信号，当序列检测器连续收到一组串行二进制码后，如果这组码与检测器中预先设置的码相同，则输出1，否则输出0。
由于这种检测的关键在于正确码的收到必须是连续的，这就要求检测器必须记住前一次的正确码及正确序列，知道在连续的检测中所收到的每一位码都与预置数的对应码相同。
在检测过程中，任何一位不相等都将回到初始状态重新开始检测。
序列检测器在数据通讯，雷达和遥测等领域中用与检测步识别标志。
它是一种用来检测一组或多组序列信号的电路。
例如检测器收到一组串行码｛10010｝后，输出标志1，否则，输出0。
考查这个例子，每收到一个符合要求的串行码就需要用一个状态进行记忆。
串行码长度为5位，需要5个状态；另外，还需要增加一个“未收到一个有效位”的状态，共6个状态；S0~S5，状态标记符的下标表示有几个有效位被读出。
画出状态转换图，如图1所示，很显然这是一个莫尔状态机。
6个状态机根据编码原则可以用3位二进制数来表示。
图1状态转换图3.2、设计模块module series(clk,x,z,rst); //series detectinput clk,rst;input x;output z;reg[2:0] state;parameter idle=3'd0,A=3'd1,B=3'd2,C=3'd3,D=3'd4,E=3'd5;assign z=(state==E)?1:0;always@(posedge clk)beginif(!rst)state<=idle;elsecase(state)idle:if(x==1)state<=A;elsestate<=idle;A: if(x==0)state<=B;elsestate<=A;B: if(x==0)state<=C;elsestate<=A;C: if(x==1)state<=D;elsestate<=idle;D: if(x==0)state<=E;elsestate<=A;E: if(x==1)state<=A;elsestate<=C;default: state<=idle;endcaseendendmodule3.3、测试模块module detecttest;reg clk,rst;reg x;reg[20:0] data;wire z;initialbeginclk=0;rst=0;#30 rst=1;data=20'b1100_1001_0000_1001_0100;endalways #10 clk=~clk;always@(posedge clk)data={data[19:0],data[20]};always@(posedge clk)x=data[20];series lut(.clk(clk),.rst(rst),.x(x),.z(z));endmodule四、仿真结果图2序列检测器仿真图当时钟上升沿来临时开始检测，信号从x输入，有信号输入时的下一时钟上升沿开始检测，从图2中可知在第五个上升沿来临时正好检测到一连续串行序列10010立即出现高电平，所以可知设计的程序完全符合要求。
实验三_用状态机实现序列检测器的设计
实验三_用状态机实现序列检测器的设计
一、实验目的
①了解序列检测器的基本原理；
②使用状态机模型设计序列检测器；
③理解状态机的工作原理，以及应用状态机设计逻辑电路的思想与方法。
二、实验原理
序列检测器，又称序列检测器或序列检测装置，是将输入的序列信号，与一个事先给定的序列模式进行比较，以判断输入信号是否与给定的模式
相匹配。
当输入信号与给定模式完全匹配时，则检测出一个正确的模式序列。
如果输入的信号不与模式相匹配，则认为出错，并给出错误信号。
序列检测器有很多的组成部分，包括输出寄存器，状态寄存器，比较
状态机，其中比较状态机是序列检测器最重要的组成部分。
它主要功能是：获取模式序列，比较模式和输入序列，并根据比较结果生成对应的输出信号。
具体来说，比较状态机包括：输入处理模块，状态比较模块，指令控
制模块和输出触发模块。
三、实验内容
1、设计一个比较状态机，用于检测并确定序列是否与给定的模式序
列相同。
2、使用VHDL绘制比较状态机的模型，并编写代码实现。
3、真实应用比较状态机，设计一个校验器，用于检测序列是否符合一定的校验规则。
序列检测器设计实践报告
序列检测器设计实践报告一、引言序列检测器是现代通信系统中的关键组件之一，它能够检测出接收到的数据序列是否符合特定规则或模式。
在本次实践中，我们通过使用Verilog HDL 语言和ModelSim 软件，成功设计了一个基于有限状态机的序列检测器。
本报告将详细介绍设计实践的目标、设计思路、实现过程以及结果与分析。
二、设计目标本次实践的设计目标是设计一个序列检测器，其输入为一串二进制数据序列，输出为判断该数据序列是否符合预定的模式。
具体要求如下：1. 输入数据序列长度为N。
2. 设计的状态机模型能够正确判断数据序列是否匹配给定的模式。
3. 能够根据实际需要，设计一个可重用的序列检测器。
三、设计思路为了实现序列检测器，我们采用了有限状态机（Finite State Machine）的设计方法。
基于有限状态机的序列检测器通常包含以下几个关键部分：1. 状态寄存器（State Register）：用于保存当前状态的寄存器。
2. 状态转移逻辑（State Transition Logic）：用于根据当前状态和输入决定下一状态。
3. 输出逻辑（Output Logic）：用于根据当前状态和输入决定输出。
在本次实践中，我们根据识别特定序列的要求设计了一个有限状态机模型。
具体步骤如下：1. 根据给定的数据序列模式，分析出可能的状态数以及状态转移条件。
2. 基于状态数和状态转移条件，设计状态转移表和状态转移条件的真值表。
3. 使用Verilog HDL语言，将状态寄存器、状态转移逻辑和输出逻辑实现为模块。
4. 将各个模块组合在一起，以实现完整的序列检测器。
四、实现过程1. 建立状态转移表和真值表根据给定的数据序列模式，我们设定了以下状态：- `S0`：初始状态；- `S1`：序列开始状态；- `S2`：序列匹配状态；- `S3`：序列不匹配状态。
根据分析，我们得到以下状态转移表和状态转移条件的真值表：状态/输入0 1S0 S1 S0S1 S2 S0S2 S2 S3S3 S1 S0状态/输入输出-S2 1S3 02. 实现Verilog HDL模块我们根据状态转移表和真值表，用Verilog HDL语言实现了状态寄存器、状态转移逻辑和输出逻辑。
课程设计序列检测器的设计
课程设计序列检测器的设计一、课程目标知识目标：1. 让学生理解序列检测器的基本概念、原理和应用；2. 掌握序列检测器的组成部分，包括触发器、计数器等；3. 学会分析序列检测器的逻辑功能，并能正确绘制其逻辑图；4. 了解序列检测器在数字电路中的应用，如通信、计算机等领域。
