测量型低压电流互感器品种及选型方法

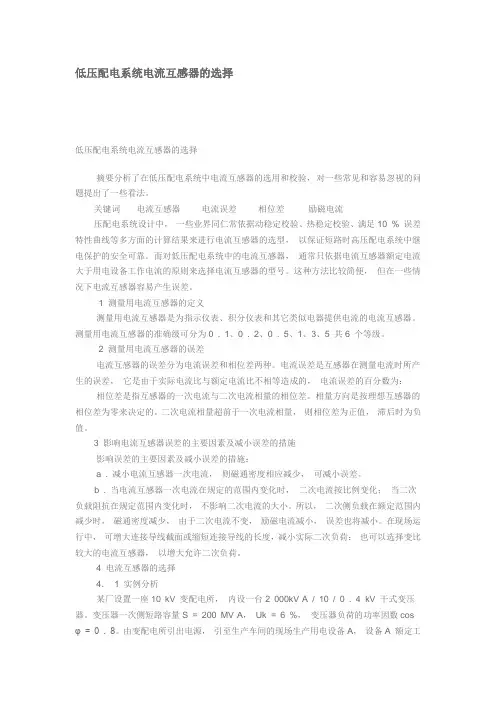

低压电流互感器的选择
低压配电系统电流互感器的选择低压配电系统电流互感器的选择摘要分析了在低压配电系统中电流互感器的选用和校验，对一些常见和容易忽视的问题提出了一些看法。
关键词电流互感器电流误差相位差励磁电流压配电系统设计中，一些业界同仁常依据动稳定校验、热稳定校验、满足10 % 误差特性曲线等多方面的计算结果来进行电流互感器的选型，以保证短路时高压配电系统中继电保护的安全可靠。
而对低压配电系统中的电流互感器，通常只依据电流互感器额定电流大于用电设备工作电流的原则来选择电流互感器的型号。
这种方法比较简便，但在一些情况下电流互感器容易产生误差。
1 测量用电流互感器的定义测量用电流互感器是为指示仪表、积分仪表和其它类似电器提供电流的电流互感器。
测量用电流互感器的准确级可分为0 . 1、0 . 2、0 . 5、1、3、5 共6 个等级。
2 测量用电流互感器的误差电流互感器的误差分为电流误差和相位差两种。
电流误差是互感器在测量电流时所产生的误差，它是由于实际电流比与额定电流比不相等造成的，电流误差的百分数为：相位差是指互感器的一次电流与二次电流相量的相位差。
相量方向是按理想互感器的相位差为零来决定的。
二次电流相量超前于一次电流相量，则相位差为正值，滞后时为负值。
3 影响电流互感器误差的主要因素及减小误差的措施影响误差的主要因素及减小误差的措施：a . 减小电流互感器一次电流，则磁通密度相应减少，可减小误差。
b . 当电流互感器一次电流在规定的范围内变化时，二次电流按比例变化；当二次负载阻抗在规定范围内变化时，不影响二次电流的大小。
所以，二次侧负载在额定范围内减少时，磁通密度减少，由于二次电流不变，励磁电流减小，误差也将减小。
在现场运行中，可增大连接导线截面或缩短连接导线的长度，减小实际二次负荷；也可以选择变比较大的电流互感器，以增大允许二次负荷。
4 电流互感器的选择4．1 实例分析某厂设置一座10 kV 变配电所，内设一台2 000kV·A / 10 / 0 . 4 kV 干式变压器。

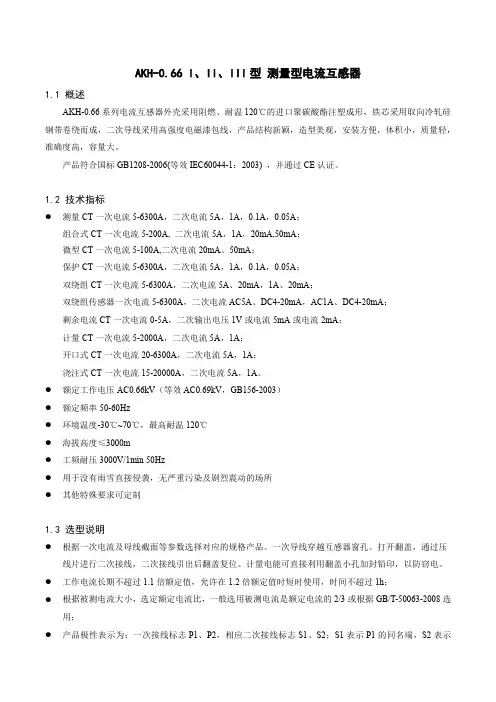

低压互感器AKH-0.66 I、II、III型 测量型电流互感器2015最新修订版
测量 CT 一次电流 5-6300A，二次电流 5A，1A，0.1A，0.05A； 组合式 CT 一次电流 5-200A, 二次电流 5A，1A，20mA,50mA； 微型 CT 一次电流 5-100A,二次电流 20mA、50mA； 保护 CT 一次电流 5-6300A，二次电流 5A，1A，0.1A，0.05A； 双绕组 CT 一次电流 5-6300A，二次电流 5A、20mA，1A、20mA； 双绕组传感器一次电流 5-6300A，二次电流 AC5A、DC4-20mA，AC1A、DC4-20mA； 剩余电流 CT 一次电流 0-5A，二次输出电压 1V 或电流 5mA 或电流 2mA； 计量 CT 一次电流 5-2000A，二次电流 5A，1A； 开口式 CT 一次电流 20-6300A，二次电流 5A，1A； 浇注式 CT 一次电流 15-20000A，二次电流 5A，1A。
1
200-250/5(1)
2.5
300-450/5(1)
5
500-800/5(1)
10
80I
1000-1250/5(1)
10
1
1
1
80×10/1
Φ50
A,C
1
1500-2000/5(1)
20
1
2500-3000/5(1)
30
1
1.4.1.2 AKH-0.66Ⅱ型电流互感器 产品特点 卧式方孔型，可穿越 1-6 根汇流排，亦可穿越多根电缆，一般与电气测量仪表配套使用，广泛应用于
1
130×10/1-3
/
D
1
60×10/2-6
1
1
1
120×10/
/
1-4
高压低压配电柜的电流互感器选择与应用
高压低压配电柜的电流互感器选择与应用在高压低压配电系统中，电流互感器是一种重要的电力测量设备，用于测量电流并将其转化为可进行监测、保护和控制的信号。
选择合适的电流互感器并正确应用，对于确保电力系统运行的安全和可靠至关重要。
本文将探讨高压低压配电柜中电流互感器的选择与应用。
一、电流互感器的选择标准1. 额定电流：电流互感器的额定电流应根据被测回路的额定电流来确定。
一般来说，额定电流应略大于被测回路电流的最大值，以确保测量的准确性和安全性。
2. 准确度等级：电流互感器的准确度等级决定了其测量结果的精度。
通常，在高精度要求的测量场合，应选择准确度等级较高的电流互感器。
3. 频率特性：电流互感器的频率特性要与被测回路的工作频率匹配。
在选型时，应注意检查电流互感器的频率范围，确保其适用于被测回路的频率。
4. 额定负载：电流互感器的额定负载是指其在额定电流下能正常工作的负载能力。
选型时，应注意互感器的额定负载是否满足系统的要求，以防止因过载而对互感器造成损害。
5. 安装方式：根据实际情况，选择适合的安装方式。
电流互感器可分为插入式和分合式两种类型，安装时需要根据电力系统的布局和结构来选择合适的方式。
二、电流互感器的应用1. 电流监测：电流互感器通过测量电流的大小来监测电力系统中的负载情况。
通过及时获取准确的电流数据，可以对电力系统的运行状态进行监测和分析，从而及早发现潜在问题，采取相应的措施。
2. 电流保护：当电力系统中出现电流异常时，电流互感器可以及时检测并发出信号，触发保护装置进行动作，切断故障回路，以保护电力设备和人员的安全。
3. 功率计量：电流互感器可以用于测量电力系统中各个回路的电流，通过与电压信号相乘，可以得到各回路的功率，用于进行电力计量和结算。
4. 节能优化：通过对电流互感器采集的电流数据进行分析，可以了解电力系统中的负载变化情况，有针对性地进行能源调整和优化，提高能源利用效率，实现节能减排的目标。
电流互感器选型原则和方法
电流互感器选型原则和方法电流互感器选型原则和方法一、前言电流互感器是一种非常重要的电力设备，广泛应用于电力系统中。
它的作用是将高电流转换为低电流，以便于测量、保护和控制等方面的应用。
因此，正确地选择适合的电流互感器对于保证系统运行的安全稳定具有非常重要的意义。
本文将从以下几个方面介绍电流互感器选型原则和方法。
二、选型原则1.符合使用条件在选择电流互感器时，首先需要考虑它是否符合使用条件。
例如，需要考虑其额定电压、额定频率、额定负荷等参数是否符合实际使用条件。
2.精度要求在选择电流互感器时，需要根据实际需求来确定其精度要求。
一般来说，精度越高的电流互感器价格越贵。
因此，在保证测量精度的前提下，应尽可能选择价格适中的产品。
3.安装方式在选择电流互感器时，需要考虑其安装方式。
一般来说，有固定式和插入式两种安装方式。
固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。
4.环境条件在选择电流互感器时，需要考虑其工作环境。
例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。
5.品牌和质量在选择电流互感器时，需要考虑其品牌和质量。
一般来说，知名品牌的产品质量相对较高，因此应尽可能选择知名品牌的产品。
三、选型方法1.确定额定电流在选择电流互感器时，首先需要确定其额定电流。
一般来说，应根据实际需求来确定额定电流。
例如，在测量小电流时可以选择额定电流较小的产品，在测量大电流时可以选择额定电流较大的产品。
2.确定精度等级在确定额定电流后，需要根据实际需求来确定精度等级。
一般来说，有0.5、1、3等精度等级可供选择。
应根据实际需求来确定最佳精度等级。
3.确定安装方式在确定精度等级后，需要考虑安装方式。
一般来说，固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。
4.确定环境条件在确定安装方式后，需要考虑环境条件。
例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。
5.选择品牌和质量在确定环境条件后，需要选择品牌和质量。
一文看懂电流互感器选型原则和方法及使用方法
一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。
2、变比应根据一次负荷计算电流IC选择电流互感器变比。
电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。
其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。
一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。
如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。
保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。
3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。
下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。
为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。
准确度校验公式：S2≤S2n。
二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。
式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。
设互感器到仪表单向长度为L1，则：L1互感器为星形接LC=L1两相V形接线2L1一相式接线继电保护用的电流互感器的准确度常用的有5P和l0P。
380v配电柜ct选型指南：电流互感器常用型说明
380v配电柜ct选型指南：电流互感器常用型说明这里所说的380v配电柜其实指的就是低压配电柜，是我们日常生活中最常见的一种配电柜。
而每一个380v配电柜中都需要有测量电流的传感器，也就是所说的CT，即电流互感器，380v配电柜中使用的ct也就是低压电流互感器。
低压电流互感器的型号有LMZ1-0.5、LMZ1-0.66、LMZJ1-0.5、LMK-0.66、BH-0.66、SDH-0.66等等。
还有些企业型号比较特殊，如ALH-0.66、AKH-0.66等等。
低压电流互感器的选型依据有：1.额定绝缘电压：-0.5的互感器绝缘电压是500V，一般用于穿电缆；-0.66的绝缘电压是660V，适用于穿裸铜排/铝排。
2.LMZ1、LMZJ1等尺寸较大，可固定安装，一般用于安装间距较大的固定柜场合；LMK、BH、SDH尺寸较小，可直接固定在母排或电缆上，一般用于大电流回路或抽屉柜中。
3.根据母排或电缆的大小，需要选择不同的内孔样式和尺寸。
电流与选型基本无关。
高压互感器型号更多，包括支柱式、穿芯式、套管式三大类。
常见型号有LZZBJ9、LZJC等等。
可能有朋友还会问题，BH-0.66代表什么意思呢？其实，BH-0.66电流互感器B表示封闭,H者表示电流互感器。
同于LMK1-0.66,SDH-0.66都是户内型，塑料外壳，全封闭电流互感器。
BH-0.66互感器可以其主要采用阻燃ABS工程塑料注塑而成其优点是生产效率很高外型美观，缺点就是比树脂浇注使用寿命短,导磁材料采用经退火处理的环形铁芯，以保证产品0.2或0.5级的精度；0.2S或0.5S级者采用超导磁材料，使产品能在一次电流1%-120%宽负荷下准确的计量电能。
一次为：P1、P2，二次为S1,S2当一次电流由P1流向P2时，二次电流由S1经外部回路流向S2即为减极性。
低压电能计量用电流互感器0.5S(0.2S)级
低压电能计量用电流互感器0.5S级0.2S级安科瑞电气股份有限公司张小莉工业计量高精度电流互感器分为0.5S和0.2S级普通配电用电流互感器分为0.5级和0.2级其区别在于：0.5S(0.2S)级的精度比0.5（0.2）级高。
带S的是特殊的电流互感器，要求在1%-120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围。
精度高指S型能在更宽的电流范围内保证准确度，主要指下线电流。
一般的电流互感器要求在0.02In~Imax 范围内建成误差，见GB/T17215和15283;而S型的电流互感器则要求在0.01In~Imax范围内建成误差，见GB17883-19990.2S 0.5S交流静止式有功电度表。
目前国家标准中只规定了检测范围，并未指定具体负荷电流点。
最近正在起草国家的电能表型式评价大纲，规定大约如下：平衡负载1：Imax, In, 0.5In, 0.05In, 0.01In 0.5L和0.8C ：Imax, In, 0.5In, 0.1In, 0.02In 不平衡负载1Imax, In, 0.5In, 0.05In 0.5LImax, In, 0.5In, 0.1In实际上，在小量程时仪表的误差有可能是很大的一个值，这也是要求仪表检测时，常用量程要用到满量程的2/3左右的最好的原因。
而0.5S（0.2S）是要求每一点的相对误差都要在0.5（0.2）级，即每一点的绝对误差与这一点的测量范围的比值要达到0.5%（0.2%），而不是每一点的绝对误差与满量程的比值达到0.5%（0.2%）。
前者就是0.5S（0.2S）级，后者就是0.5（0.2）级。
如果不对，还请各位指教按GB/T 17883的注解：IEC 60185对测量范围在0.05In～1.2 In或0.05In～1.5 In或0.05In～2 In的互感器以及准确度等级为0.2S和0.5S表与所连接互感器的测量范围必须是相同的，且只有等级为0.2S和0.5S的互感器具有本标准中工作仪表的准确度要求时，仪表的测量范围才能是0.01In～1.2 In。
电流互感器分类、选型和数值计算方法
电流互感器的分类与选型以及计算电流互感器选型首先电压等级与之一致。
第二，与负荷相对应，一般一次侧为额定负荷电流的1.3^1.5倍。
第三，精度的选择。
用于计费的一般精度选择高一些，如0.2级0.5级。
用于保护和指示的相对低一些，如3级。
第四，型号的选择，不同的出线方式，不同的安装位置型号选择是不一样的，如电缆，母线等。
按安装方式分:1、贯穿式电流互感器。
用来穿过屏板或墙壁的电流互感器。
2、支柱式电流互感器。
安装在平面或支柱上，兼做一次电路导体支柱用的电流互感器。
3、套管式电流互感器。
没有一次导体和一次绝缘，直接套装在绝缘的套管上的一种电流互感器。
4、母线式电流互感器。
没有一次导体但有一次绝缘，直接套装在母线上使用的一种电流互感器。
按用途分：1、测量用电流互感器（或电流互感器的测量绕组。
在正常工作电流范围内，向测量、计量等装置提供电网的电流信息。
2、保护用电流互感器（或电流互感器的保护绕组。
在电网故障状态下, 向继电保护等装置提供电网故障电流信息。
按绝缘介质分:1、干式电流互感器。
由普通绝缘材料经浸漆处理作为绝缘。
2、浇注式电流互感器。
用环氧树脂或其他树脂混合材料浇注成型的电流互感器。
3、油浸式电流互感器。
由绝缘纸和绝缘油作为绝缘，一般为户外型。
目前我国在各种电压等级均为常用。
气体绝缘电流互感器。
主绝缘由气体构成。
按电流变换原理分：1、电磁式电流互感器。
根据电磁感应原理实现电流变换的电流互感器。
2、光电式电流互感器。
通过光电变换原理以实现电流变换的电流互感器，目前还在研制中。
电流互感器的电流比一般是按初级（穿芯）1匝标注，根据电流比等于匝数比可知，穿芯1匝时电流比等于:150/5/1等于30倍，穿芯2 匝时电流比等于150/5/2等于15倍。
150比5的电流互感器倍率为1匝穿心，30倍。
2匝穿心，15倍。
3匝穿心，10倍。
5匝穿心，6倍。
你用读数乘以相应的倍率就是实际的度数了。
电流互感器的选型及实验
中国国电
CHINA GUODIAN
ቤተ መጻሕፍቲ ባይዱ
TPY：电流互感器环形铁芯中带小气隙，气隙长度约为磁路 平均长度的0.05%，由于气隙使铁芯不易饱和，有利于直流 分量的快速衰减。在额定电流和负载下，其电流误差不大于 ±1％，相位差为1度，在短路全过程中，在电流互感器额定 准确级范围内，其瞬间最大电流误差不超过额定二次对称短 路电流峰值的7.5%，电流过零时相位差不大于4.5度。 TPZ：电流互感器环形铁芯中带较大气隙，气隙长度约为磁 路平均长度的0.1%，由于气隙使铁芯不易饱和，特别适合快 速重合闸。间隙大，剩磁可以忽略，铁芯磁化曲线线性度好 ，二次回路时间常数小，对交流分量的传变性能好，但是传 变直流分量能力差。 500KV线路保护用的互感器一般选用TPY级暂态型互感器。
中国国电
CHINA GUODIAN
中国国电
CHINA GUODIAN
试验方法 试验接线如图所示：
中国国电
CHINA GUODIAN
试验前应将电流互感器二次绕组引线和接地线均拆 除。试验时，一次侧开路，从电流互感器本体二次 侧施加电压，可预先选取几个电流点，逐点读取相 应电压值。通入的电流或电压以不超过制造厂技术 条件的规定为准。当电压稍微增加一点而电流增大 很多时，说明铁芯已接近饱和，应极其缓慢地升压 或停止试验。试验后，根据试验数据绘出伏安特性 曲线。
中国国电
CHINA GUODIAN
中国国电
CHINA GUODIAN
对于0.2S和0.5S级测量用电流互感器，在二次负 荷欧姆值为额定负荷值的25% -100%之间 任 一 值 时，其额定频率下的电流误差和相位误差不 应超过下表所列限值
一文看懂电流互感器选型原则和方法及使用方法
一文看懂电流互感器选型原则和方法及使用方法电流互感器是一种用于测量电流的传感器，广泛应用于电力系统中。
其主要作用是将高电流通过磁耦合的方式转换为低电流，以便进行测量和保护。
选型电流互感器时，需要考虑一系列的原则和方法，以确保其能够满足系统的要求，并提供可靠的测量数据。
首先，选型电流互感器时需要考虑的是额定电流范围。
根据实际应用中的最大电流需求，选取适当的额定电流范围。
过小的额定电流范围会导致互感器无法承受高电流，而过大的额定电流范围则会使互感器的量程过大，从而影响测量的准确性。
其次，选型电流互感器还需要考虑的是准确度等级。
准确度等级决定了互感器的测量准确性，一般分为0.1级、0.2级、0.5级等。
根据实际应用的要求，选择适当的准确度等级。
通常情况下，对于保护设备来说，需要选择较高的准确度等级，而对于测量设备来说，可以选择较低的准确度等级。
另外，选型电流互感器还需要考虑的是频率响应范围。
频率响应范围决定了互感器在不同频率下的测量准确性。
一般来说，电力系统的频率为50Hz或60Hz，因此选择能够覆盖该频率范围的互感器。
此外，选型电流互感器还需要考虑的是绝缘水平和安装方式。
绝缘水平决定了互感器能够承受的绝缘电压，一般根据系统的绝缘等级选择相应的互感器。
安装方式决定了互感器的安装方法，常见的有插入式、夹式和固定式等。
使用电流互感器时，需要注意以下几点。
首先，要确保互感器的额定电流与系统的最大电流相匹配，以免互感器过载。
其次，要注意互感器的接线方式，确保正确连接。
另外，要定期检测互感器的准确度，以确保测量结果的可靠性。
此外，要注意互感器的维护和保养，定期清洁和检查互感器，确保其正常工作。
综上所述，电流互感器的选型原则和方法包括考虑额定电流范围、准确度等级、频率响应范围、绝缘水平和安装方式等因素。
在使用电流互感器时，需要注意互感器的额定电流、接线方式、准确度检测以及维护保养等方面。
只有选择适合的互感器并正确使用，才能确保测量的准确性和可靠性。
