桥梁博士教程之16m简支空心板桥中板计算
桥梁结构计算书-简支空心板桥
6.6.3 单桩柔度系数表 ............................................................................................. 18
6.6.4 群桩结构出口刚度 ......................................................................................... 18
6.5.5 承台冲切承载力验算结果汇总 ..................................................................... 17
6.6
群桩汇总结果 ......................................................................................................... 18
4 简直空心板边梁结构分析.......................................................................................................4
4.1
计算模型及预应力模型 ........................................................................................... 4
5.2.2 斜截面抗剪承载能力验算 ............................................................................. 10
3×16m预应力空心板简支板桥计算书
3×16m预应力空心板简支板桥计算书(1)第一章绪论设该桥所在地区为新建工程中的一座3跨桥梁，在经过桥型方案比选后，选用预应力空心板简支梁桥，每跨16米，共3跨。
由于横向尺寸较整，故设计的空心板截面尺寸采用常见的结构形式。
计算书分为上部结构与下部结构两个部分。
上部结构部分包括尺寸拟定、应力分析、横向分布系数的计算、荷载的分布与组合、内力计算、特殊截面的剪力与弯矩的求得、预应力混凝土的配筋、钢筋束的分布、预应力损失的计算与组合、各截面的验算。
下部结构由于学校课程里接触的不多，自己探索着并结合与指导老师的探讨完成。
包括支座的尺寸与计算、支座下盖梁的尺寸拟定，支座反力与弯矩的计算组合、荷载的布置、其配筋与验算、桩的计算与地基承载力的计算。
虽然平时也有过桥梁的课程设计，但我通过做毕业设计中学到了许多书本上学不到的东西。
结合所学专业知识与实际考虑的情况，我完成了这份计算书。
第二章方案设计比选桥梁设计条件：装配式混凝土简支板桥，采用整体现浇或预制施工，预应力采用先张法施工。
本课题拟设计为多跨简支桥梁，方案比选以经济指标为主。
设计荷载：公路-Ⅱ级。
桥面宽度：双向两车道。
通航要求：无通航要求。
2.1 方案一：预应力空心板简支梁桥（3⨯16m）本桥整个桥型方案选定为3⨯16m的预应力空心板简支梁桥，采用3跨等截面等跨布置。
图2-1 方案一总体布置图（单位：cm）设计特点分析：优点：截面形式采用空心板梁，可减轻自重；中小跨径的预应力桥梁通常采用此种形式。
截面采取挖去两个椭圆的方式，挖空体积较大，适用性也较好；与其他类型的桥梁相比，可以降低桥头引道路堤高度和缩短引道的长度，做成装配式板桥的预制构件时，重量不大，架设方便。
另外，属静定结构，且相邻桥孔各自单独受力，故最易设计成各种标准跨径的装配式构件；各跨的构造和尺寸统一，从而能简化施工管理工作，降低施工费用。
缺点：仅使用于跨径较小的桥梁，跨径较大时，板的自重也会增大；在较长桥梁中，只能采用多跨形式，降低桥梁美观性。
空心板桥梁计算书
目录一、上部结构计算 (3)1.结构概述 (3)2.技术标准和设计参数 (3)2.1设计规范 (3)2.2设计参数 (4)3.主要材料 (7)3.1混凝土 (7)3.2预应力钢筋及波纹管 (7)3.3钢筋 (7)4.结构分析 (7)4.1计算方法概述 (7)4.2计算模型 (7)4.3主要计算结果 (7)4.3.1 1#边板 (7)4.3.2 3#中板 (14)4.3.3 8#中板 (20)二、下部结构计算 (28)1.桥墩盖梁计算 (28)（1）计算方法概述 (28)（2）验算结果表格 (28)2.桩基计算 (45)（1）计算方法概述 (45)（2）计算依据 (46)（3）桥台计算 (46)（4）桥墩计算 (47)三、抗震计算 (48)1.计算方法概述 (48)2.设计资料 (48)3.荷载组合说明 (52)4.验算结果表格 (53)一、上部结构计算1.结构概述本桥为3X20m后张法预应力混凝土简支空心板，采用预制吊装的施工方法。
两侧桥台处设置伸缩缝。
空心板梁高为0.95m，边板宽1.355m,中板宽1.24m，断面如下图所示：桥梁断面布置如下图所示：2.技术标准和设计参数2.1设计规范《公路工程技术标准》（JTG B01-2013）《公路桥涵设计通用规范》（JTG D60-2015）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）《城市桥梁设计规范》（CJJ11-2011）《公路工程抗震规范》（JTG B02-2013）《公路工程抗震设计细则》（JTG/T B02-01-2008）《城市桥梁抗震设计规范》（CJJ 166-2011）《公路桥涵地基与基础设计规范》（JTG D63-2007）《公路桥涵施工技术规范》（JTGTF50-2011）2.2设计参数横向分布系数计算计算方法: 刚接板梁法------------------------------------------------------------结构描述:主梁跨径: 20.000 m材料剪切模量/弯曲模量 = 0.430梁号梁宽弯惯矩扭惯矩左板宽左惯矩右板宽右惯矩连接1 1.355 0.068 0.116 0.115 0.000 0.000 0.000 铰接2 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接3 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接4 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接5 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接6 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接7 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接8 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接9 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接10 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接11 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接12 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接13 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接14 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接15 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接16 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接17 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接18 1.355 0.068 0.116 0.000 0.000 0.115 0.000 铰接------------------------------------------------------------桥面描述:人行道分隔带车行道中央分隔带车行道分隔带人行道3.656 0.000 7.704 0.000 0.000 7.704 0.000 3.656左车道数 = 2, 右车道数 = 2, 自动计入车道折减汽车等级: 城-B级人群集度: 3.900 KPa------------------------------------------------------------横向分布系数计算结果:梁号汽车挂车人群满人特载车列1 0.143 0.000 0.681 1.369 0.000 0.0002 0.137 0.000 0.585 1.247 0.000 0.0003 0.152 0.000 0.517 1.248 0.000 0.0004 0.167 0.000 0.434 1.248 0.000 0.0005 0.181 0.000 0.361 1.248 0.000 0.0006 0.187 0.000 0.308 1.249 0.000 0.0007 0.195 0.000 0.270 1.249 0.000 0.0008 0.197 0.000 0.245 1.249 0.000 0.0009 0.187 0.000 0.233 1.249 0.000 0.00010 0.187 0.000 0.233 1.249 0.000 0.00011 0.197 0.000 0.245 1.249 0.000 0.00012 0.195 0.000 0.270 1.249 0.000 0.00013 0.188 0.000 0.308 1.249 0.000 0.00014 0.181 0.000 0.361 1.248 0.000 0.00015 0.168 0.000 0.434 1.248 0.000 0.00016 0.152 0.000 0.517 1.248 0.000 0.00017 0.138 0.000 0.585 1.247 0.000 0.00018 0.143 0.000 0.681 1.369 0.000 0.000结构重要性系数:1.0一期恒载:结构自重由程序自动计算，混凝土主梁容重26KN/m3。
简支梁桥的计算
第二章简支梁桥计算第一节行车道板的计算一、行车道板的类型图2-2-1 梁格构造和行车道板支承方式单向板：把La /Lb≥2的周边支承板看作是短边受荷的单向受力板双向板：把La /Lb≤2的周边支承板看作是双向受力板悬臂板：铰接悬臂板：二、车轮荷载在板上的分布车轮荷载在桥面板上的分布面积：沿纵向沿横向式中：为铺装层的厚度。
作用于桥面板上的局部分布荷载为：式中：—加重车后轴的轴重。
三、板的有效工作宽度行车道板的受力状态弯距图形的换算宽度为：悬臂板受力状态（一）单向板⒈荷载在跨径中间对于单独一个荷载（图2-2-5a）：, 但不小于（这里为板的计算跨径。
）荷载有效分布宽度对于几个靠近的相同荷载，如按上式计算所得各相邻荷载的有效分布宽度发生重叠时，应按相邻靠近的荷载一起计算其有效分布宽度：式中：为最外两个荷载的中心距离。
⒉荷载在板的支承处, 但不小于式中：为板的厚度。
⒊荷载靠近板的支承处式中：χ—荷载离支承边缘的距离。
（二）悬臂板《桥规》对悬臂板规定的荷载有效分布宽度为（图2-2-6）：式中b’为承重板上荷载压力面外侧边缘至悬臂板根部的距离。
对于分布荷载靠近板边的最不利情况，就等于悬臂板的跨径, 于是：悬臂板的有效分布宽度四、行车道板的内力计算（一）多跨连续单向板的内力当<1/4时（即主梁抗扭能力较大）：跨中弯矩支点弯矩当≥1/4时（即主梁抗扭能力较小）：跨中弯矩支点弯矩式中：，为1米宽简支板条的跨中活载弯矩（，对于汽车荷载：式中: —加重车后轴的轴重；-- 板的有效工作宽度；—板的计算跨径，当梁肋不宽时（如窄肋T形梁）就取梁肋中距；当主梁肋部宽度较大时（如箱形梁肋），可取梁肋间的净距和板厚，即，但不大于此处为板的净跨径，为梁肋宽度；-- 冲击系数，对于行车道板通常为1.3。
为每米板宽的跨中恒载弯矩，可由下式计算：支点剪力：（一个车轮荷载）其中：矩形部分荷载的合力为（以代入）：三角形部分荷载的合力为（以代入）：式中：和——对应于有效工作宽度和处的荷载强度；和——对应于荷载合力A1和A2的支点剪力影响线竖标值；——板的净跨径。
空心板桥梁计算书
目录一、上部结构计算 (3)1.结构概述 (3)2.技术标准和设计参数 (3)2.1设计规范 (3)2.2设计参数 (4)3.主要材料 (7)3.1混凝土 (7)3.2预应力钢筋及波纹管 (7)3.3钢筋 (7)4.结构分析 (7)4.1计算方法概述 (7)4.2计算模型 (7)4.3主要计算结果 (7)4.3.1 1#边板 (7)4.3.2 3#中板 (14)4.3.3 8#中板 (20)二、下部结构计算 (28)1.桥墩盖梁计算 (28)（1）计算方法概述 (28)（2）验算结果表格 (28)2.桩基计算 (45)（1）计算方法概述 (45)（2）计算依据 (46)（3）桥台计算 (46)（4）桥墩计算 (47)三、抗震计算 (48)1.计算方法概述 (48)2.设计资料 (48)3.荷载组合说明 (52)4.验算结果表格 (53)一、上部结构计算1.结构概述本桥为3X20m后张法预应力混凝土简支空心板，采用预制吊装的施工方法。
两侧桥台处设置伸缩缝。
空心板梁高为0.95m，边板宽1.355m,中板宽1.24m，断面如下图所示：桥梁断面布置如下图所示：2.技术标准和设计参数2.1设计规范《公路工程技术标准》（JTG B01-2013）《公路桥涵设计通用规范》（JTG D60-2015）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）《城市桥梁设计规范》（CJJ11-2011）《公路工程抗震规范》（JTG B02-2013）《公路工程抗震设计细则》（JTG/T B02-01-2008）《城市桥梁抗震设计规范》（CJJ 166-2011）《公路桥涵地基与基础设计规范》（JTG D63-2007）《公路桥涵施工技术规范》（JTGTF50-2011）2.2设计参数横向分布系数计算计算方法: 刚接板梁法------------------------------------------------------------结构描述:主梁跨径: 20.000 m材料剪切模量/弯曲模量 = 0.430梁号梁宽弯惯矩扭惯矩左板宽左惯矩右板宽右惯矩连接1 1.355 0.068 0.116 0.115 0.000 0.000 0.000 铰接2 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接3 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接4 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接5 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接6 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接7 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接8 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接9 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接10 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接11 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接12 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接13 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接14 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接15 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接16 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接17 1.250 0.062 0.111 0.000 0.000 0.000 0.000 铰接18 1.355 0.068 0.116 0.000 0.000 0.115 0.000 铰接------------------------------------------------------------桥面描述:人行道分隔带车行道中央分隔带车行道分隔带人行道3.656 0.000 7.704 0.000 0.000 7.704 0.000 3.656左车道数 = 2, 右车道数 = 2, 自动计入车道折减汽车等级: 城-B级人群集度: 3.900 KPa------------------------------------------------------------横向分布系数计算结果:梁号汽车挂车人群满人特载车列1 0.143 0.000 0.681 1.369 0.000 0.0002 0.137 0.000 0.585 1.247 0.000 0.0003 0.152 0.000 0.517 1.248 0.000 0.0004 0.167 0.000 0.434 1.248 0.000 0.0005 0.181 0.000 0.361 1.248 0.000 0.0006 0.187 0.000 0.308 1.249 0.000 0.0007 0.195 0.000 0.270 1.249 0.000 0.0008 0.197 0.000 0.245 1.249 0.000 0.0009 0.187 0.000 0.233 1.249 0.000 0.00010 0.187 0.000 0.233 1.249 0.000 0.00011 0.197 0.000 0.245 1.249 0.000 0.00012 0.195 0.000 0.270 1.249 0.000 0.00013 0.188 0.000 0.308 1.249 0.000 0.00014 0.181 0.000 0.361 1.248 0.000 0.00015 0.168 0.000 0.434 1.248 0.000 0.00016 0.152 0.000 0.517 1.248 0.000 0.00017 0.138 0.000 0.585 1.247 0.000 0.00018 0.143 0.000 0.681 1.369 0.000 0.000结构重要性系数:1.0一期恒载:结构自重由程序自动计算，混凝土主梁容重26KN/m3。

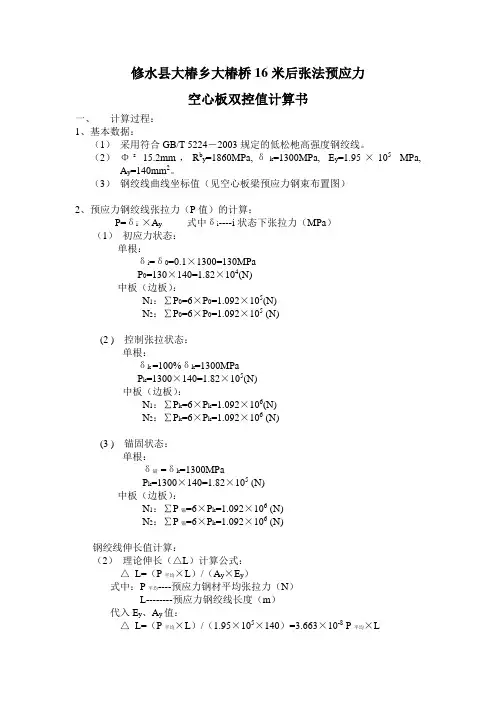

修水大椿桥16米后张法预应力空心板梁双控值计算书
修水县大椿乡大椿桥16米后张法预应力空心板双控值计算书一、计算过程：1、基本数据：（1）采用符合GB/T 5224－2003规定的低松杝高强度钢绞线。
（2）Φs 15.2mm，R b y=1860MPa,δk=1300MPa, E y=1.95×105MPa,A y=140mm2。
（3）钢绞线曲线坐标值（见空心板梁预应力钢束布置图）2、预应力钢绞线张拉力（P值）的计算：P=δi ×A y式中δi----i状态下张拉力（MPa）（1）初应力状态：单根：δi=δ0=0.1×1300=130MPaP0=130×140=1.82×104(N)中板（边板）：N1：∑P0=6×P0=1.092×105(N)N2：∑P0=6×P0=1.092×105 (N)(2 ) 控制张拉状态：单根：δk =100%δk=1300MPaP k=1300×140=1.82×105(N)中板（边板）：N1：∑P k=6×P k=1.092×106(N)N2：∑P k=6×P k=1.092×106 (N)(3 ) 锚固状态：单根：δ锚=δk=1300MPaP k=1300×140=1.82×105 (N)中板（边板）：N1：∑P锚=6×P k=1.092×106 (N)N2：∑P锚=6×P k=1.092×106 (N)钢绞线伸长值计算：（2）理论伸长（△L）计算公式：△L=（P×L）/（A y×E y）平均----预应力钢材平均张拉力（N）式中：P平均L--------预应力钢绞线长度（m）代入E y、A y值：△L=（P×L）/（1.95×105×140）=3.663×10-8 P平均×L平均而P=[P×(1-e –(kL+μθ))]/(KL+μθ)平均式中:P------预应力钢绞线张拉端的张拉力(N)L-------从张拉端至计算截面积的孔道长度(m)θ--------从张拉端至计算截面积的曲线孔道部分切线的夹角之和(rad) K-------孔道每米局部偏差对摩擦影响系数(金属波纹管取0.0015)μ---------预应力钢材与孔道壁的摩擦系数(金属波纹管取0.25)(2)边板和中板伸长量：①N1筋伸长量△L N1计算L1=A+B (其中A为1/2预应力钢绞线设计长度，B为千斤顶长度加工具锚长度取0.6)L1=11.771/2+1.309+0.606+0.84＝8.6405mθ=0.04361(rad)K L1+μθ1=0.02386325P平均=[P×(1-e –0.02386325)]/ 0.02386325=0.988163P控制张拉状态下：P平均=0.988163×P K=0.988163×1.953×105=1.929882×105(N)△L N1=3.663×10-8P平均×L1=3.663×10-8×1.929882×105×8.6405=0.061081×100×2=12.22cm。
16米预应力空心板张拉计算书
16米预应力空心板张拉计算书一、编制依据1、《昆明市环湖东路第6合桥梁工程梁阶段施工图设计》：2、《城市桥梁工程施工与质量验收规范》3、《公路桥涵施工技术规范》JTJ 401-20004、《预应力混泥土用钢绞线》GB/T5224-2003二、材料准备及试验根据设计图纸，本合同段16米预应力空心板桥所用预应力钢绞线采用фS15.2钢绞线(7ф5 ,公顷面积139mm2,标准强度fpk=1860 MPa,弹性模量E P =1.95 X105 MPa，设计采用高程低松驰钢绞线，松弛率 2.5% 。
三、张拉机具张拉油泵型号为：OVMZB4-500千斤顶型号为：YCW250B.YQC25仪表型号为：60 MPa工具锚型号为：OVM15G-1所用千斤顶、压力表均已委托云南建筑工程监督站标定。
详见《测试证书》：第20100301-01239-7号，千斤顶编号为2805，对应压力表：09.11.12.437，校准方程为：Y=0.021957X-0.22704,r=0.999986;第20100301-01239-6号，千斤顶编号为2806对应压力表号为09.11.12.487校对方程为Y=0.021797X-0.26529,r=0.999989四、伸长值及控制预应力计算1、锚端张拉控制应力为：&K=0.73fpk=1357.8Mpa2、单根钢绞线张拉控制力为：P=1395ⅹ139=193.905KN3张拉端控制力为：1）、中板（12根钢绞线）P=193.905ⅹ12=2326.86KN2)、边板（13根钢绞线）P=193.905ⅹ13=2520.77KN4、钢绞线理论伸长值：△L=PⅹL)/(ApⅹEp)P-张拉端控制力为193.95ⅹ103NL-钢绞线有效长度（mm）,由于本预置厂为两片布置，钢绞线有效长度不相等时须实际丈量其有效长度（有效长度为钢绞线两端工具锚夹片内口距离为34.8米）；Ap-钢绞线截面积为139 mm2Ep-钢绞线弹性模量（1.95ⅹ105 MPa）初应力时理论伸长量：△L0.15=0.15ⅹ193.905ⅹ103ⅹ34.8ⅹ103/(139ⅹ1.95ⅹ105)=37.343 mm30%控制力（二倍初应力）时理论伸长量：△L0.3=0.3ⅹ193.905ⅹ103ⅹ34.8ⅹ103/(139ⅹ1.95ⅹ105)=74.69 mm65%控制力时理论伸长量：△L0.65=0.65ⅹ193.905ⅹ103ⅹ34.8ⅹ103/(139ⅹ1.95ⅹ105)=161.82 mm100%控制力时理论伸长量：△L=193.905ⅹ103ⅹ34.8ⅹ103/(139ⅹ1.95ⅹ105)=248.95 mm5、钢绞线实际伸长值：△L实=△L1+△L2△L1-从初应力至最大张拉应力间的实际丈量伸长值（mm）△L2-初应力时的理论推算值（mm），初应力控制为最大张拉力的15%。
桥梁博士 空心板荷载横向分配系数
桥梁博士空心板荷载横向分配系数下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
