华为光传输设备OSN1500
供应华为光传输设备OSN1500,
华为光传输设备OSN1500产品概述
OptiX OSN 1500 智能光传输系统是继承了MS TP技术的全部特点,与传统SDH,MSTP网络保持兼容,融SDH,PDH,Ethernet,WDM,ATM,ESCON,FC/FICON,DVB-AS I(Digital Video Broadcast-Asynchronous Serial Interface),RPR等技术为一体的新一代集成型2.5G/622M多业务光传输平台(MSTP),主要应用在城域网络中的接入层,为现有SDH设备向智能光网络设备过渡提供了完善的解决方案。
主要应用于高速公路通信系统接入网中。
产品特性
· 高性价比的平台化
OptiX OSN 7500/3500/2500/1500业务板件,软件完全兼容,构成统一平台。
这样可以大大降低维护成本以及备板备件的成本。
OSN智能平台在业务能力方面高效组合,给运营商最高性价比的解决方案；同时与华为已有的设备可以混合组网,可以纳入华为光网络网管解决方案进行统一管理。
· 灵活的设备配置
STM-16/4兼容设备；
支持网络设备从622M到2.5G的在线升级。
· 大容量调度
支持20G高低阶全交叉：高阶128×128 VC-4,低阶8064×8064 VC-12或等效的VC-3交叉能力。
· 多业务提供
业务接口
支持STM-1(O/E)；
支持STM-4/16标准或级联业务；
支持E1/T1/E3/T3/E4；
支持FE,GE业务的透传和交换；
支持ATM业务；
支持SAN业务和视频业务；
提供基于GMPLS的快速端到端业务。
· 高度集成
子架集成度：子架尺寸为221mm(高)×444m m(宽)×262mm(深),单子架具备9个业务板位,4个接口板位。
· 灵活的安装方式
盒式设备,高度5U,可支持安装19”机柜,ETSI 300深机柜,壁挂三种安装方式可选。
· 强组网能力
支持Mesh网络节点即插即用
支持Mesh网络在线任意速率升级扩容；
支持Mesh网络中多达40个光方向的组网；
支持链,环,相交环,相切环等多种SDH组网拓扑；
支持RPR,VP-RING环网；
单子架可实现1×STM-16四纤环或2×STM-16二纤环。
· 内置波分技术
提供双路光分叉复用单板；
提供任意速率光波长转换单板。
· 完善的网络生存机制
Mesh恢复
支持分布式可恢复重路由保护；
提供5类更细化的业务保护方案,根据不同SLA提供：钻石级,金级,银级,铜级,铁级业务。
SDH保护
支持2F/4F MSP,SNCP,DNI,共享光线虚拟路径保护等。
数据业务保护
支持以太业务RPR环网保护,STP生成树保护；
支持ATM业务VP-RING环网保护。
· 完备的设备保护机制
智能控制单元保护：1 1热备份；
支持关键单元如交叉,时钟1 1热备份保护；
电源保护；
TPS保护。
物理特性
OptiX OSN 1500A
电源接入 -48V DC,通过外置UPM实现交流110V/220V接入；
安装方式壁挂式安装和ETSI 300mm深机柜,ETSI 600mm深机柜,19英寸机柜中安装；尺寸 131mm（高）×444mm（宽）×262mm（深）；
典型重量 12.7kg ；
典型功耗 135W 。
OptiX OSN 1500
电源接入 -48V DC,通过外置UPM实现交流220V接入；
安装方式壁挂式安装和ETSI 300mm深机柜,ETSI 600mm深机柜,19英寸机柜中安装；尺寸 221mm(高)×444mm(宽)×262mm(深)；
典型重量 16kg；
典型功耗 160W。
华为OSN1500
单板
1. 处理板（PQ1） 4. 光接口板 7. E1/T1 接口
2. 接口板（D75S） 5. 其它单板 8. 光接口
3. 光板（SL16） 6. 拉手条及扳手
21
单板
插放单板的考虑因素：
各槽位的接入容量
处理板与接口板的对应关系
对偶板位
对扩容及TPS的考虑
22
SDH 接口单元
设备主要特点及网络应用
整体结构 单板
10
设备结构
外形尺寸 重量
221mm（高）³444mm（宽） ³262mm（深） 9kg
11
设备结构
2 3 1 2 5
4
1. 出线板槽位区
2. 处理板槽位区
3. 风扇区
4. 辅助接口区
5. 电源区
OptiX OSN 1500设备结构图
12
设备结构
SLOT14 SLOT15 SLOT16 SLOT17
PIU 622Mbit/s 622Mbit/s 622Mbit/s 622Mbit/s AUX
7
12 4
8
13 5
15
设备级保护
支路板的TPS保护；
E1业务支持两组1:N（N≤2）的TPS保护（PD1板）； E1/T1业务支持一组1:N（N≤2）的TPS保护（PQ1和PQM板）； E3/DS3业务支持一组1:1的TPS保护； E4/STM-1业务支持一组1:1的TPS保护； 支持E1/T1和E3/DS3/E4/STM-1两个不同类型的TPS保护组共存。此时， 只能使用PD1板，不能使用PQ1、PQM板
设备级保护
OptiX OSN1500机柜与子架及单板介绍
AU指针负调整计数
输入光功率当前值 输入光功率最大值
RPLMIN
TPLCUR TPLMAX TPLMIN
输入光功率最小值
输出光功率当前值 输出光功率最大值 输出光功率最小值
PDH单元
单板 SPQ4 PD3 PL3 PL3A PQ1 PQM 功能 4路E4/STM-1业务处理板 6路E3/DS3业务处理板 3路E3/DS3业务处理板 3路E3/DS3业务处理板 63路E1业务处理板 63路T1/E1业务处理板 32路E1/T1业务处理板 1～3、6～8、11～13 R1PD1 R1PL1 32路E1业务处理板 16路E1业务处理板 6，7，8，9 120和75 E1接口 120和75 E1接口 直接出线 2mmHM 11～13 12、13 可用槽位 接口类型 75 E4/STM-1电接口 75 E3/T3电接口 75 E3/T3电接口 75 E3/T3电接口 120和75 E1接口 120 E1和100 T1接口 120和75 E1接口 D75S D12S R1PDM D12B DB44 对应接口板 MU04 D34S SMB C34S 直接出线 连接器
12 14、15 13 16、17 7 15 8 17
槽位拆分
2 14 3 16 12 15
13 17 7 15 8 17
SDH单元
单板 功能 可用槽位 接口类型
I-16、S-16.1、L-16.1、 L-16.2、L-16.2Je、 V-16.2Je 、U-16.2Je,支持定波 长输出 Ue-16.2c、Ue-16.2d、 Ue-16.2e,支持定波长输出 11～13 I-4、S-4.1、L-4.1、L-4.2、 Ve-4.2
主要告警指示灯-Major
华为OSN1500 SDH设备U2000系统界面
网元管理器
打开所选网元的“网元管理器”窗口。
创建链路
创建光纤和微波链路。
SDH 性能浏览
打开“SDH 性能浏览”窗口。
WDM 性能浏览
打开“WDM 性能浏览”窗口。
新建 返回上级
在右侧下拉框中，选择新建“自定义视图”、“网 元”“子网”、“链接”。
返回所在位置的上一级。
工具条
提供常用操作任务的快捷按钮。主要有以下快捷按钮：
:工作台。
：注销。
：全屏显示。
：浏览当前告警。
：退出。
：锁定终端。
：创建纤缆。
: 网元管理器。
：主拓扑。
：SDH 性能浏览。
：WDM 性能浏览。
: SDH 保护子网维护。
: WDM 路径管理。
: SDH 路径创建。
打开“鸟瞰图”窗口，显示网元图标在整体背景图 中的位置。
常用快捷键
在网管的功能配置界面中使用回车、Ctrl、Esc、Tab 等常用快捷键可加快网管操作速度。
常用快捷键
简要描述
F1
打开帮助。
Enter
若焦点在按钮中，敲击回车键表示确认操作。若焦点在列表框中， 敲击回车键一次，光标向下移动一行。
Esc
关闭提示框和对话框。
Tab
若焦点在按钮中，按 Tab 键在按钮间切换光标；若焦点在列表框
中，按 Tab 键在文本框间切换光标。
Ctrl+F
在所有的视图中，同时按 Ctrl 和 F 键可以分基础和高级快速查找 网元、子网、单板、机框、端口、VLAN 等资源。

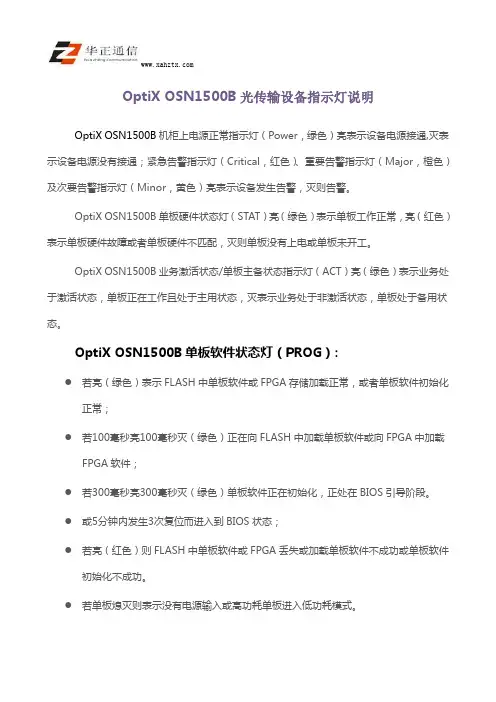

OptiX OSN1500B光传输设备指示灯
OptiX OSN1500B光传输设备指示灯说明OptiX OSN1500B机柜上电源正常指示灯（Power，绿色）亮表示设备电源接通,灭表示设备电源没有接通；紧急告警指示灯（Critical，红色）、重要告警指示灯（Major，橙色）及次要告警指示灯（Minor，黄色）亮表示设备发生告警，灭则告警。
OptiX OSN1500B单板硬件状态灯（STAT）亮（绿色）表示单板工作正常，亮（红色）表示单板硬件故障或者单板硬件不匹配，灭则单板没有上电或单板未开工。
OptiX OSN1500B业务激活状态/单板主备状态指示灯（ACT）亮（绿色）表示业务处于激活状态，单板正在工作且处于主用状态，灭表示业务处于非激活状态，单板处于备用状态。
OptiX OSN1500B单板软件状态灯（PROG）:●若亮（绿色）表示FLASH中单板软件或FPGA存储加载正常，或者单板软件初始化正常；●若100毫秒亮100毫秒灭（绿色）正在向FLASH中加载单板软件或向FPGA中加载FPGA软件；●若300毫秒亮300毫秒灭（绿色）单板软件正在初始化，正处在BIOS引导阶段。
●或5分钟内发生3次复位而进入到BIOS状态；●若亮（红色）则FLASH中单板软件或FPGA丢失或加载单板软件不成功或单板软件初始化不成功。
●若单板熄灭则表示没有电源输入或高功耗单板进入低功耗模式。
华为SDH设备单板安装前必需进行硬件检查，具体步骤如下所示：步骤1 必需: 检查单板硬件：单板拉手条上标识应正确清晰;单板正反面各器件完整，表面正常，没有明显的损坏痕迹。
步骤2 必需: 确认并记录单板的带宽和槽位信息。
步骤3 必需: 检查单板与接口板、线缆的配套关系，确保单板和线缆之间匹配。
步骤4 必需: 插放单板，插放单板的方法请参见现场更换单板。
单板应沿导槽插到子架底且单板拉手条正常扣好。
步骤5 必需: 检查光传输设备单板与主机、网管的版本配套关系，确保单板版本配套使用无误。
OSN1500配置
OSN 1500 单站配置说明一、创建网元1、搜索并创建网元，在主菜单上点击“文件”—>“搜索”—>“网元”，如图1-1所示。
图1-1 打开“网元搜索”步骤图2、如图1-1中点击“网元”，则会弹出“网元搜索”的窗口，选择“传送网元搜索”，如图1-2所示。
图1-2 “网元搜索”界面3、在图1-2中选中“搜索域”中要搜索的“网段”，点击“修改”，则会弹出“搜索域输入”窗口，如图1-3所示，输入“用户名”和“密码”，“用户名”为root，“密码”为password。
图1-3 “搜索域输入”界面4、在图1-3中，点击“确定”，则回到图1-2“网元搜索”界面中，在“搜索完成后创建网元”前的方框中打上“√”，选择“普通连接模式”，输入“网元用户”和“网元密码”，“网元用户”为root，“网元密码”为password。
如图1-4所示。
图1-4 输入搜索网元的“网元用户”和“网元密码”的界面5、在图1-4中点击“下一步”，则会弹出如图1-5所示，表示正在搜索。
图1-5 “正在搜索”网元界面6、当搜索到网元时，可以点击“终止”，停止搜索网元，则会弹出“确认”窗口，如图1-6所示，点击“是”即可。
图1-6 “确认”终止网元搜索任务窗口7、由于之前在图1-4中，在“搜索完成后创建网元”前的方框中打上“√”，所以终止网元搜索任务后会自动创建网元，如图1-7所示；如果在图1-4中，没有在“搜索完成后创建网元”前的方框中打上“√”，则选择搜索到的网元，点击“创建网元”即可。
图1-7 “创建网元”界面8、如图1-8所示，表示网元创建成功，点击“关闭”即可，同时你会在主拓扑上看到已经创建好的新网元，如图1-9所示。
图1-8 “网元创建成功”界面图1-9 在“主拓扑”上查看创建的新网元二、配置网元1、在主拓扑上双击新建网元的图标，则会弹出网元配置向导，如图2-1所示，网元之前若没有配置过选择“手工配置”，若已经配置过选择“上载”。

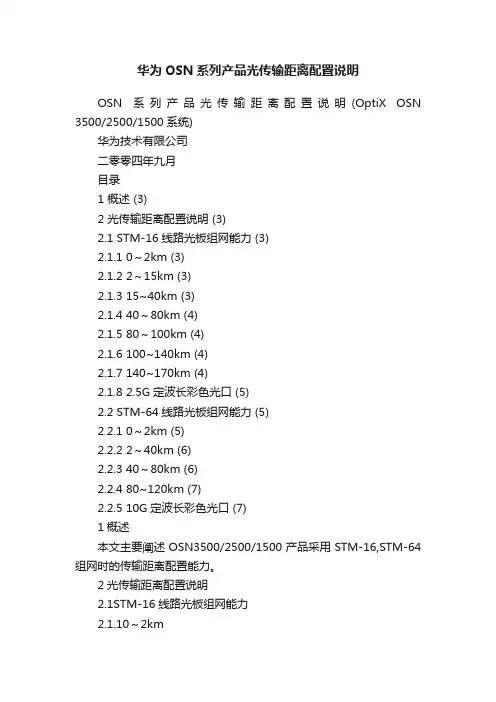

华为OSN系列产品光传输距离配置说明
华为OSN系列产品光传输距离配置说明OSN系列产品光传输距离配置说明(OptiX OSN 3500/2500/1500系统)华为技术有限公司二零零四年九月目录1 概述 (3)2 光传输距离配置说明 (3)2.1 STM-16线路光板组网能力 (3)2.1.1 0～2km (3)2.1.2 2～15km (3)2.1.3 15~40km (3)2.1.4 40～80km (4)2.1.5 80～100km (4)2.1.6 100~140km (4)2.1.7 140~170km (4)2.1.8 2.5G定波长彩色光口 (5)2.2 STM-64线路光板组网能力 (5)2.2.1 0～2km (5)2.2.2 2～40km (6)2.2.3 40～80km (6)2.2.4 80~120km (7)2.2.5 10G定波长彩色光口 (7)1概述本文主要阐述OSN3500/2500/1500产品采用STM-16,STM-64组网时的传输距离配置能力。
2光传输距离配置说明2.1STM-16线路光板组网能力2.1.10～2km光口类型为I-16 使用I-16光口线路板SL16A单板,波长1310nm。
配置光路图如图1所示图1 STM-16 0~2公里G.652传输光纤的系统配置2.1.22～15km光口类型为S-16.1 使用S-16.1光口线路板SL16A单板,波长1310nm。
配置光路图如图2所示图2 STM-16 2~15公里G.652传输光纤的系统配置2.1.315~40km光口类型为L-16.1 使用L-16.1光口线路板SL16A单板,波长1310nm。
配置光路图如图3所示图3 STM-16 15~40公里G.652传输光纤的系统配置2.1.440～80km光口类型为L-16.2 使用L-16.2光口线路板SL16A单板（色散容限为1600ps/nm）,波长1550nm。
配置光路图如图4所示图4 STM-16 40~80公里G.652传输光纤的系统配置2.1.580～100km光口类型为L-16.2JE 使用L-16.2JE光口线路板SL16单板（色散容限为3400ps/nm）,波长1550nm。
华为osn1500设备结构
word目录第1章设备结构1-1结构1-1槽位分配1-2技术参数1-5插图目录图1-1 OptiX OSN 1500设备结构图1-1图1-2 OptiX OSN 1500设备的槽位分配图1-2图1-3 OptiX OSN 1500的接入容量1-2表格目录表1-1 出线板槽位和处理板槽位的对应关系1-3表1-2 OptiX OSN 1500的单板与槽位的对应关系1-3表1-3 OptiX OSN 1500设备的技术参数1-5第1章设备结构本章介绍OptiX OSN 1500设备的结构、槽位分配以与技术参数。
1.1 结构OptiX OSN 1500设备采用双层结构，分为处理板槽位区、出线板槽位区、辅助接口区、电源区和风扇区，如图1-1所示。
1. 出线板槽位区2. 处理板槽位区3. 风扇区4. 辅助接口区5. 电源区图1-1OptiX OSN 1500设备结构图●出线板槽位区：安插OptiX OSN 1500的支路出线板和以太网出线板。
●处理板槽位区：安插OptiX OSN 1500的线路、支路和以太网信号处理板。
●风扇区：安插1个风扇模块，为设备提供散热。
●辅助接口区：引出告警接口、公务接口、管理和维护接口、时钟接口等。
●电源区：安插2个PIU板，用于给设备供电。
●ESD：ESD插孔位于风扇上方的金属突起处。
OptiX OSN 1500可以直接由编号GIE4805S的不连续电源模块UPM〔Uninterruptible Power Modules〕供电，直接将220V交流市电转换到通信设备需要的-48V直流通信电压，适合无法提供-48V直流电供应通信设备或要求带蓄电池的电信运营商的需求。
1.2 槽位分配OptiX OSN 1500设备为双层，上层为出线板槽位区，共有4个槽位，下层为处理板槽位区，槽位未拆分时共有10个槽位〔包括slot 4和slot 5〕，各槽位的位置如图1-2所示，槽位接入容量如图1-3所示。
OptiX_OSN1500产品基础知识
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI Confidential
Page 9
公务电话处理单元EOW
广播数据口S2
公务电话接口
广播数据口S4
广播数据口S1
广播数据口S3
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI Confidential
Page 10
CXL16、CXL4、CXL1
PIU、UPM(Uninterrupted Power Model) AUX EOW FAN BA2、BPA
盒式光纤放大器 61COA / 62COA HUAWEI TECHNOLOGIES CO., 单元
LTD.
HUAWEI Confidential
61COA实现光功率放大和前置放大。62COA实现拉曼放大
可装入300深ETSI机柜
支持CXL1/4、CXL16
支持9个业务处理板槽位。1、2、3 三个板位可拆分为两个小板位，业务 槽位增加到12个 单子架上下126个2M、8个E4、12个 E3/DS3 提供STM-1/4/16的群路速率 丰富的业务接口，E1/T1、E3/T3、 E4、STM-1(E)、STM-1/4/16/64、 FE、GE、ATM、SAN、内置WDM
OSN1500B接入业务与板件
系统单元 处理板 出线板 保护倒换板 PDH业务 处理单元 以太网业 处理板 出线板 处理板 所包括的单板 SF16、SL16、SLQ4、SLD4、SL01、SL4、 单元功能
SDH业务
处理单元
SLQ1、SL1、SEP1、SLT1、R1SL4、R1SLD4、 接入并处理STM-1/STM-4/STM-16/STM-64速率及STM-4c/STM-16c级联的光 R1SLQ1、R1SL1 信号；接入和处理带FEC的STM-16速率的光信号；接入、处理并实现对STM-1 EU04，EU08，OU08 TSB8、TSB4 SPQ4、PD3、PL3、PQ1、PQM、PD1、DX1 MU04, D34S, C34S, D75S, D12S, D12B、DM12 EGS4、 EGS2、EGT2、EFS0、EFS4、EFT4、 EFT8 接入并处理1000BASE-SX/LX/ZX、100BASE-FX、10/100BASE-TX以太网信 接入并处理64K、E1、E1/T1、E3/DS3、E4速率的PDH电信号和STM-1的SDH 电信号，并实现TPS保护。 （电）速率的信号的TPS保护。
华为OSN1500单板功能与特性
华为OSN1500单板功能与特性SL1单板的功能和特性功能和特性描述基本功能接收和发送1路STM-1光信号。
光接口规格支持I-1、S-1.1、L-1.1、L-1.2、Ve-1.2的标准光接口，其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议。
Ve-1.2的光接口为华为自定义标准。
光模块规格支持光模块信息检测和查询。
支持SFP可插拔光模块的使用和监测，便于光模块的维护。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
业务处理支持VC-12/VC-3/VC-4业务。
开销处理支持STM-1信号的段开销的处理。
支持通道开销的处理（透明传输和终结）。
支持对J0/J1/C2字节的设置和查询。
告警和性能提供丰富的告警和性能事件，便于设备的管理和维护。
保护方式支持二纤单向复用段环保护、四纤复用段环保护、线性复用段保护、SNCP（Sub-Network Connection Protection）保护、SNCTP（Sub-Network Connection Tunnel Protection）和SNCMP（Sub-Network Connection Multi-protection）保护方式。
维护特性支持光口级别的内环回、外环回功能。
支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA的在线加载功能。
SL1单板的功能和特性功能和特性描述支持单板软件的平滑升级。
SLQ1单板的功能和特性功能和特性描述基本功能接收和发送4路STM-1光信号。
光接口规格支持I-1、S-1.1、L-1.1、L-1.2、Ve-1.2的标准光接口，其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议。
Ve-1.2的光接口为华为自定义标准。
光模块规格支持光模块信息检测和查询。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
支持SFP可插拔光模块的使用和监测，便于光模块的维护。
osn1500标准配置
osn1500标准配置OSN 1500标准配置。
OSN 1500是一种光传输设备，用于在光纤通信网络中实现多种业务的传输。
在部署OSN 1500设备时，合理的标准配置是非常重要的，它能够确保设备的正常运行和高效的性能。
本文将介绍OSN 1500的标准配置内容，以便用户在实际操作中能够正确地进行配置。
首先，OSN 1500的标准配置包括硬件和软件两个方面。
在硬件方面，需要确保设备的各个模块都安装到位，并且连接正确稳固。
在软件方面，需要进行相应的配置，以确保设备能够正常运行并满足业务需求。
在进行OSN 1500的硬件配置时，需要按照设备的安装手册进行操作。
首先，需要确保设备的主控板、光口板、交叉板等各个模块都安装到位，并且连接正确。
在连接时，需要注意光纤的清洁和保护，避免因为光纤连接不良导致的信号传输问题。
此外，还需要进行设备的电源接入和接地操作，以确保设备的安全可靠运行。
在进行OSN 1500的软件配置时，需要首先进行设备的基本设置。
包括设备的IP地址、子网掩码、网关等网络参数的配置，以确保设备能够正常连接到网络中。
然后需要进行设备的业务配置，包括光通道、交叉连接、告警监控等功能的配置，以满足不同业务的需求。
在进行OSN 1500的标准配置时，需要注意以下几点。
首先，需要根据实际业务需求进行合理的配置，避免过度配置或不足配置导致设备性能不佳。
其次，需要进行配置前的充分准备和测试，确保配置的正确性和稳定性。
最后，需要进行配置后的监控和调优，以确保设备的正常运行和高效性能。
总之，OSN 1500的标准配置是确保设备正常运行和高效性能的关键。
在进行配置时，需要注意硬件和软件两个方面的内容，并且遵循设备的安装手册和操作指南进行操作。
只有在正确的配置下，设备才能够满足不同业务的需求，为光纤通信网络的建设和运行提供可靠的支持。
