C． 表示向两份完全相同的稀盐酸中分别加入过量的锌粉和镁粉
D． 表示分别加热等质量的甲、乙两份固体制取氧气，甲为氯酸钾，乙为氯酸钾和二氧化锰的混合物
【答案】C
【解析】
【分析】
【详解】
A、足量碳在容积恒定的密闭容器中燃烧，碳燃烧放出大量的热，温度升高，压强增大，由于碳燃烧消耗了氧气，生成了二氧化碳， ，生成二氧化碳的体积与消耗氧气的体积相同，故最后容器冷却至室温后，压强又恢复至原压强，不符合题意；
B、向20℃时饱和氯化钠溶液中逐渐加入硝酸钾固体，溶液质量增大，氯化钠的质量不变，氯化钠的质量分数不断减小，当硝酸钾溶液达到饱和时，溶液质量不再变化，氯化钠的质量分数保持不变；故选项图象能正确反映对应变化关系。
C、向一定量硫酸铜溶液中不断加入铁粉，铁与硫酸铜反应生成铜和硫酸亚铁，根据反应的化学方程式：Fe+CuSO4═FeSO4+Cu，56份质量的铁置换出64份质量的铜，固体的质量不断增大，且固体质量增加的快，当硫酸铜溶液被反应完时，固体的质量增大的质量就是加入铁的质量，固体质量增加会变慢；故选项图象不能正确反映对应变化关系。
B、纵坐标若表示反应体系中水的质量，在初始状态下，烧杯中盛装的是硫酸和硫酸铜溶液，溶液中已经含有水，而且质量一定大于0，所以起点不为0。B错误；
C、通过分析可知，OA段描述的是硫酸和氢氧化钠反应，AB段描述的是硫酸铜和氢氧化钠反应，BC段描述的是氢氧化钠过量，不反应。C错误；
D、OA段有硫酸钠生成，AB段也有硫酸钠生成，BC段没有硫酸钠生成。所以该阶段硫酸钠的质量经过了增大、增大、不变的过程。D错误。
由于氢氧化铜还可以被硫酸消耗，所以可以分析出，该反应中，应该是滴加的氢氧化钠先和硫酸反应生成硫酸钠和水，待硫酸被消耗尽后，氢氧化钠和硫酸铜反应生成氢氧化铜沉淀和硫酸钠。
【详解】
A、纵坐标若表示反应中生成沉淀的质量。通过分析可知，沉淀是氢氧化铜。由于初始条件下，氢氧化钠先和硫酸反应，待硫酸反应结束之后再和硫酸铜反应。所以OA段描述的是硫酸和氢氧化钠反应，AB段描述的是硫酸铜和氢氧化钠反应，BC段描述的是氢氧化钠过量，不反应。所以OA过程中，不产生沉淀，AB过程中产生沉淀，BC过程中不产生沉淀。符合题意。A正确；
D、横坐标是稀盐酸的质量，由于产生的氢气中的氢元素全部来自酸，反应的盐酸质量相等时生成氢气质量相等，最终铝和稀盐酸反应生成的氢气多，该选项对应关系正确。
故选：C。
11．下列图像与对应的说法正确的是
A． 向NaOH溶液中加水稀释
B． 等质量的Al、Zn与足量的稀硫酸反应
C． 向稀硫酸中加入Ba(OH)2溶液
D． 向盛有一定质量稀盐酸的烧杯中不断加水稀释
【答案】C
【解析】
【详解】
A、电解水时生成氢气和氧气，2H2O 2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；
B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；
B、等质量的铁和锌与足量的稀硫酸完全反应，铁产生的氢气多，但是锌的金属活泼性强，反应速率快，即图像斜率大；故选项正确；
C、电解水产生氢气和氧气的体积比为2:1；故选项错误；
D、两份一样的过氧化氢溶液，一份加入少量二氧化锰，最终产生氧气质量相等；故选项错误；
故选：B。
【点睛】
等量金属与足量酸反应的快慢取决于金属活动性，产生氢气的多少取决于 ， 越大，产生氢气越多。
B、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，盐酸消耗完了，才开始与氯化钙反应，开始生成沉淀，选项正确；
C、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳，溶液的质量逐渐增加；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，至完全反应；继续滴加碳酸钠溶液；上述三个过程中溶液增加的质量不同，曲线的斜率变化有三种，选项错误；
D． 在恒温的条件下，适量蒸发饱和NaCl溶液的水分
C． 向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液
D． 分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸
【答案】A
【解析】
【详解】
A、常温下向一定质量的稀盐酸中逐渐加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随着镁条质量的增加，生成氢气的质量逐渐增加，待稀盐酸完全反应后，不再变化，因此，气体的质量不会一直增加，符合题意；
A．
B．
C．
D．
【答案】C
【解析】
【详解】
A、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，溶液的酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钙反应生成碳酸钙白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，碳酸钠过量，溶液显碱性，pH大于7，选项正确；
【解析】
【详解】
A．电解水时生成氢气与氧气的体积比为2：1，而不是质量比，故错误；
B．催化剂只能改变化学反应的速率，但是对氧气的量没有影响，故错误；
C．浓硫酸具有吸水性，会吸收空气中的水蒸气而造成溶液中溶质的质量分数减小，故正确；
D．氢氧化钠溶液中加入水后，溶液仍显碱性，即pH＞7，故错误。
故选：C。
D、向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，稀盐酸先与氢氧化钠反应，不生成沉淀，当稀盐酸完全反应，氢氧化钠与氯化铜反应有氢氧化铜沉淀生成，直到完全反应，沉淀的质量不再增加，故正确。故选D。
5．下列图像不能正确反映其对应关系的是
A． 常温下向一定质量的稀盐酸中逐渐加入镁条，充分反应(忽略挥发)
B． 加热一定质量的高锰酸钾
C、将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，镁产生的氢气多；故选项错误，但符合题意；
D、向盛有一定质量稀盐酸的烧杯中不断加水稀释，pH值逐渐变大，最后无限接近于7；故选项正确，但不符合题意；
故选：C。
3．已知氯化钙溶液为中性溶液,向氯化钙和盐酸的混合溶液中加入碳酸钠溶液,下列图像不能正确表示该过程中有关量的变化关系的是
A．纵坐标为反应中生成沉淀的质量
B．纵坐标为反应体系中水的质量
C．A-B段表示稀硫酸和氢氧化钠在反应
D．O-A、A-B、B-C段硫酸钠的质量经过了不变、变大、不变三个过程
【答案】A
【解析】
【分析】
硫酸和氢氧化钠反应的方程式为：H2SO4+2NaOH=Na2SO4+2H2O。
硫酸铜和氢氧化钠反应的方程式为：CuSO4+2NaOH=Cu(OH)↓+Na2SO4。
【点睛】
正确辨别坐标所表示的变化量，是解答此类问题的关键，分析变化中相关量的变化关系，是解答问题的基础。
2．下列图像与对应选项关系不合理的是
A． 电解水时生成氢气和氧气的体积关系
B． 向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液
C． 将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中
B、将锌片加入一定量的硫酸铜溶液中，锌与硫酸铜反应生成硫酸锌和铜， ，65份的锌置换出64份的铜，固体质量减小，待完全反应后固体质量不变，不符合题意；
C、向两份完全相同的稀盐酸中分别加入过量的锌粉和镁粉，由于盐酸完全相同，金属过量，则酸全部参与反应，最后生成氢气的质量相同，由于镁的活动性大于锌，故镁反应的速度快，对应的曲线陡，反应时间短，符合题意；
B、加热一定质量的高锰酸钾，高锰酸锰元素的质量不变，故固体中锰元素的质量分数不断增加，待高锰酸钾完全反应后，不再变化，不符合题意；
C、向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液，氢氧化钡先和盐酸反应生成氯化钡和水，因此一开始无沉淀产生，待盐酸完全反应后，再和氯化镁反应生成氢氧化镁沉淀和氯化钡，沉淀质量不断增加，待氯化镁完全反应后，沉淀质量不再变化，不符合题意；
A． 向氢氧化钠溶液中不断加水，溶液pH与加入水的质量的关系
B． 向盛有氧化铜的烧杯中加入稀盐酸至过量，生成氯化铜质量与加入稀盐酸质量的关系
C． 一定量的稀硫酸与锌粒反应，溶液的质量与反应时间的关系
D． 向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，生成沉淀与加入氢氧化钠溶液的质量关系
【答案】D
【解析】
D、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，氯化钠的质量分数逐渐增大，至完全反应，继续滴加碳酸钠溶液，氯化钠的质量不变，溶液的质量增加，氯化钠的质量分数开始减小，选项正确。
故选C。
4．下列图象能正确反映其对应关系的是（ ）
B．向20℃时饱和氯化钠溶液中逐渐加入硝酸钾固体
C．向盛有一定量硫酸铜溶液的烧杯中逐渐加入铁粉至过量
D．向等质量的镁粉和铝粉中分别加入等浓度的稀盐酸至过量
A．AB．BC．CD．D
【答案】C
【解析】
【分析】
【详解】
A、一定量的镁在过量的氧气中充分燃烧，镁在氧气中燃烧生成氧化镁，最终镁完全反应，质量减少至0，氧气有剩余；故选项图象能正确反映对应变化关系。
【分析】
【详解】
A、向氢氧化钠溶液中不断加水其溶液的pH值只能无限的接近于7，不能小于7．故A错误；
B、氧化铜与稀盐酸反应得到氯化铜，所以氯化铜的量从零开始，直至氧化铜反应完，不再增加，故B错误；
C、一定量的稀硫酸与锌粒反应，溶液的质量刚开始不为0，随着反应的进行，溶液的质量增加，直到反应停止，溶液的质量不再增加，故错误；
【详解】
A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；
B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；
初三化学化学图像题汇编解析版汇编含解析
初三化学化学图像题汇编解析版汇编含解析一、中考化学图像题汇编1．下列曲线图能正确表达相应化学反应或过程的是。
A．向一定质量的烧碱（NaOH）溶液中滴入稀盐酸B．将pH=1的溶液加水稀释C．向饱和澄清石灰水［Ca(OH)2 溶液］中加入一定量的生石灰（CaO）D．分别向质量相等的Fe和Zn中加入足量的稀H2SO4【来源】人教版九年级化学中考模拟试卷三同步练【答案】C【解析】【分析】【详解】A、烧碱溶液为氢氧化钠溶液，溶液显碱性，在未加入盐酸时，pH应大于7，随着盐酸的加热，pH开始减小，当最终消耗完毕氢氧化钠后，溶液pH小于7，选项A错误；B、pH=1的溶液为酸性溶液，无限稀释后，最终趋近于水的pH，无限接近于7，不能大于7，选项B错误；C、氧化钙加入氢氧化钙饱和溶液中，氧化钙与水反应生成氢氧化钙，并且放出热量，此时溶剂减少，氢氧化钙析出，溶质质量减小，温度升高，氢氧化钙溶解度降低，氢氧化钙也析出，溶解溶质质量减少，当温度恢复至反应前温度是，温度降低，氢氧化钙溶解度增大，又溶解部分氢氧化钙，但是有一部分水与氧化钙反应，所以此时溶剂减少，溶解的溶质比开始时变小，但是此时的溶液为饱和溶液，溶质质量此后保持不变，选项C正确；D、锌的金属活动性强于铁，所以与酸反应生成氢气的速率是锌大于铁，即刚开始时，在相同时间内，锌生成的氢气多，但是铁的相对原子质量小于锌，所以最终生成氢气的质量是铁大于锌，因此图中标准的锌和铁的曲线应该互换一下位置，选项D错误。
故选C。
2．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。

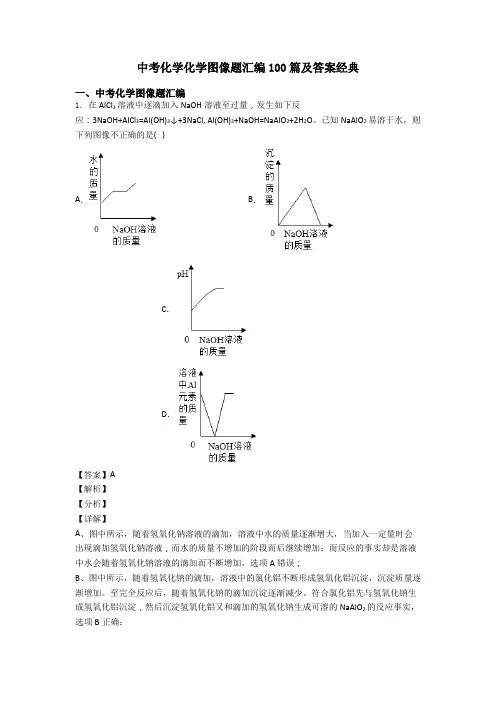

中考化学化学图像题汇编100篇及答案经典
中考化学化学图像题汇编100篇及答案经典一、中考化学图像题汇编1．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。
已知NaAlO2易溶于水，则下列图像不正确的是( )A．B．C．D．【答案】A【解析】【分析】【详解】A、图中所示，随着氢氧化钠溶液的滴加，溶液中水的质量逐渐增大，当加入一定量时会出现滴加氢氧化钠溶液，而水的质量不增加的阶段而后继续增加；而反应的事实却是溶液中水会随着氢氧化钠溶液的滴加而不断增加，选项A错误；B、图中所示，随着氢氧化钠的滴加，溶液中的氯化铝不断形成氢氧化铝沉淀，沉淀质量逐渐增加。
至完全反应后，随着氢氧化钠的滴加沉淀逐渐减少。
符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项B正确；C、图中所示，溶液的pH逐渐变大，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，溶液渐呈中性，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2而使溶液逐渐呈碱性的反应事实，选项C正确；D、图中所示，随着氢氧化钠溶液的滴加，溶液中铝元素质量减少至完全消失，之后随着氢氧化钠溶液滴加溶液中铝元素质量又逐渐增加，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项D正确。
故选A。
【点睛】根据反应进程，分析反应对溶液组成的影响，结合图示该因素变化的曲线，判断曲线与反应事实是否相符。
2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
最新初三化学图像题 金属及酸碱盐反应题20套(带答案)
2．下列图像与对应选项关系不合理的是
A． 电解水时生成氢气和氧气的体积关系
B． 向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液
C． 将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中
D． 向盛有一定质量稀盐酸的烧杯中不断加水稀释
【答案】C
【解析】
【详解】
A、电解水时生成氢气和氧气，2H2O 2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；
C．等质量的Zn和Mg分别与等体积等质量分数的稀硫酸（足量）反应
D．等质量CaCO3分别与等体积等质量分数的稀盐酸（足量）反应
【答案】A
【解析】
【详解】
A、二氧化锰做催化剂能够加快过氧化氢分解生成氧气的速率，所以向盛有少量二氧化锰的烧杯中不断地加入过氧化氢溶液，生成氧气的质量会越来越多，选项错误；
B、20℃时，向一定量的硝酸钾不饱和溶液中加入硝酸钾固体，随着硝酸钾固体的溶解，溶质的质量分数增大直至形成饱和溶液后溶质质量分数不再增大，选项正确；
B、反应的稀盐酸质量相等时，生成氢气质量相等，每73份质量的氯化氢消耗65份质量的锌，放出2份质量的氢气；每73份质量的氯化氢消耗56份质量的铁，放出2份质量的氢气，消耗的锌质量大于铁，因此锌和稀盐酸完全反应后形成的溶液质量大于铁，故B正确；
C、加热氯酸钾制氧气，有催化剂时反应速率快一些，反应需要时间短，因此b代表未使用催化剂，a代表使用了催化剂，故C错误；
6．下列四个图象不能正确反映对应变化关系的是
A． 向一定量的氧化铜粉末中逐滴加入稀硫酸至过量
B． 向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量
C． 向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量
中考化学化学图像题汇编真题汇编(含答案)及解析
中考化学化学图像题汇编真题汇编(含答案)及解析一、中考化学图像题汇编1．下列图象不能正确反映其对应关系的是（ ）A ．常温下向装有澄清石灰水的烧杯中逐渐加水B ．向装有氢氧化钠和碳酸钠混合溶液的烧杯中滴加稀硫酸C ．在装有足量等浓度的稀盐酸两只烧杯中分别加入等质量锌、铁D ．向装有硝酸铜和硝酸银混合溶液的烧杯中逐渐加入金属锌【答案】D【解析】【分析】【详解】A 、常温下向装有澄清石灰水的燃烧杯中逐渐加水，随着水的加入碱性逐渐减弱，pH 逐渐变小，pH 可以无限的接近7，但不会等于7，更不会小于7，故A 图象能正确反映其对应关系，不符合题意；B 、向装有氢氧化钠和碳酸钠混合溶液的烧杯中滴加稀硫酸，稀硫酸先和氢氧化钠发生中和反应，当氢氧化钠反应完后，稀硫酸再和碳酸钠反应生成二氧化碳，故B 图象能正确反映其对应关系，不符合题意；C 、锌的活动性比铁强，开始相同的时间内锌产生的气体比铁多，2Zn ~H 652↑，2Fe~H 562↑根据比例式可知，向足量等浓度的稀盐酸中加入等质量锌、铁，最终铁产生的氢气多，故C图象能正确反映其对应关系，不符合题意；D．向装有硝酸铜和硝酸银混合溶液的烧杯中逐渐加入金属锌，锌先和硝酸银反应，再和硝酸铜反应，在锌和硝酸银反应的过程中硝酸铜的质量是不变的，故D图象不能正确反映其对应关系，符合题意。
故选D。
2．下列图像不能正确反映其对应关系的是A．常温下向一定质量的稀盐酸中逐渐加入镁条，充分反应(忽略挥发) B．加热一定质量的高锰酸钾C．向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液D．分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸【答案】A【解析】【详解】A、常温下向一定质量的稀盐酸中逐渐加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随着镁条质量的增加，生成氢气的质量逐渐增加，待稀盐酸完全反应后，不再变化，因此，气体的质量不会一直增加，符合题意；B、加热一定质量的高锰酸钾，高锰酸钾加热分解为锰酸钾、二氧化锰和氧气，固体质量逐渐减少，固体中锰元素的质量不变，故固体中锰元素的质量分数不断增加，待高锰酸钾完全反应后，不再变化，不符合题意；C、向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液，氢氧化钡先和盐酸反应生成氯化钡和水，因此一开始无沉淀产生，待盐酸完全反应后，再和氯化镁反应生成氢氧化镁沉淀和氯化钡，沉淀质量不断增加，待氯化镁完全反应后，沉淀质量不再变化，不符合题意； D 、分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸，锌和稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，铁和稀盐酸反应：22Fe+2HCl=FeCl +H ↑，锌比铁活泼，锌反应速率快，反应时间短，锌的相对分子质量大于铁，故铁最后产生氢气的质量多，不符合题意。
(化学)九年级化学化学图像题汇编题20套(带答案)及解析
（化学）九年级化学化学图像题汇编题20套(带答案)及解析一、中考化学图像题汇编1．向稀盐酸中加入Z物质，其pH变化情况如图所示，则Z物质是（）A．H2O B．AgNO3固体C．浓盐酸D．KOH固体【来源】2016年初中毕业升学考试（重庆B卷)化学（带解析)【答案】B【解析】试题分析：A、向稀盐酸中加入水，酸性逐渐变弱，pH越小， pH应逐渐变大，错误；B、稀盐酸与硝酸银溶液反应生成氯化银沉淀和硝酸，反应前后酸性强弱程度不变，pH不变，正确；C、向稀盐酸中加入浓盐酸，酸性增强， pH应逐渐变小，错误；D、向稀盐酸中加入氢氧化钾固体，生成氯化钾和水，完全反应时显中性，继续加入氢氧化钾，显碱性，pH 逐渐变大，错误。
故选B．考点：酸的化学性质、溶液的酸碱性与pH值的关系2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
3．下列各图象不能正确反映各对应变化的是（）A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定量的石灰石与足量的稀盐酸反应C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液D．相等质量的镁和铁分别与足量的10%稀硫酸反应【答案】D【解析】试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D 考点：图象题4．下列四个图像的变化趋势，能正确体现对应操作的是（）A．向稀硫酸中加水B．将浓盐酸敞开口放置在空气中C．加热一定质量的氯酸钾和二氧化锰的混合固体D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸【答案】C【解析】【详解】A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。

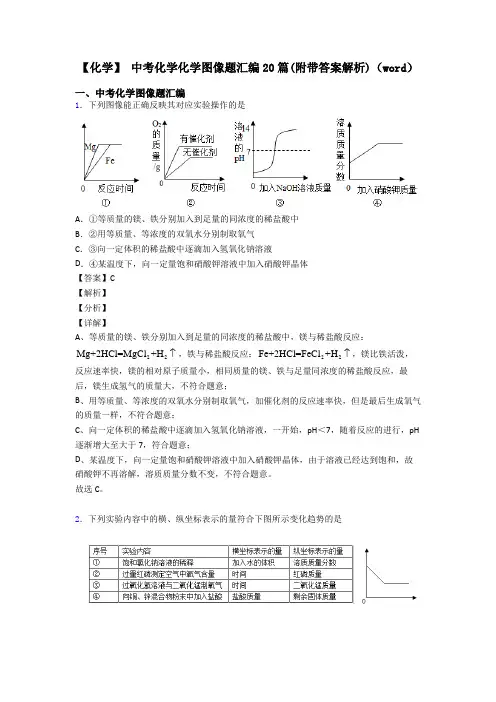

【化学】 中考化学化学图像题汇编20篇(附带答案解析)(word)
【化学】 中考化学化学图像题汇编20篇(附带答案解析)（word ）一、中考化学图像题汇编1．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。
故选C 。
2．下列实验内容中的横、纵坐标表示的量符合下图所示变化趋势的是A．①②B．②③C．②④D．②③④【答案】C【解析】【分析】【详解】①稀释饱和氯化钠溶液随着加入水的增多，溶质的质量分数是逐渐减小的，故①错误；②红磷的质量随着燃烧时间越来越少，当氧气燃尽时，红磷的量就不再减少，成一条水平线，故②正确；③二氧化锰是催化剂，在反应过程中是一直不变的，故③错误；④锌和盐酸反应，铜和盐酸不反应，随着盐酸的滴加，固体的质量逐渐减少，当锌反应完时，剩下的铜的质量就成为定值了，故④正确。
故选C。
3．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。
初中化学化学图像题汇编试题(有答案和解析)
3．下列关系不正确的是
A． t2摄氏度时等质量的甲乙饱和溶液中含有溶剂的质量甲<乙
B． 加热氯酸钾和二氧化锰制取氧气
C． 向澄清的石灰水中通入过量二氧化碳
D． 向与稀硫酸溶质质量分数相同的氢氧化钡溶液中加入稀硫酸
【答案】D
【解析】
【分析】
【详解】
下列关系不正确的是
A、根据溶解度曲线可知，t2℃时，甲的溶解度大于乙，等质量的甲、乙饱和溶液中含有溶剂的质量甲<乙，图像与事实相符，故A正确；
故选D。
7．下列所示的图像能反映相对应实验的是
A．甲图可表示向pH=10的氢氧化钙溶液不断加水稀释，溶液pH的变化
B．乙图可表示向碳酸钙固体中逐滴加入稀盐酸至过量时，产生气体质量的变化
C．丙图可表示在40 ℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，溶质质量分数的变化
D．丁图可表示将等质量的镁与锌分别和足量稀硫酸混合时，产生气体质量的变化
初中化学化学图像题汇编试题(有答案和解析)
一、中考化学图像题汇编
1．如图是甲、乙、丙三种固体物质的溶解度曲线。下列说法正确的是()
A．20°C时，甲和丙的溶解度相等
B．50 °C时，将30 g甲物质加入到50 g水中不断搅拌，可形成80 g溶液
C．甲中混有少量丙时，可用蒸发结晶的方法提纯甲
D．将三种物质的饱和溶液从50 °C降温至20 °C，所得溶液溶质质量分数的大小关系是：乙>甲=丙
【详解】
A、由图可知t1时，产生气体的质量：X＞Y，A正确；
B、等质量X、Y两种金属分别和足量的同体积、同浓度的盐酸反应，X在t2时间先反应完，Y在t3时间后反应完，说明X活动性强于Y，X和Y可能分别是镁和铁，正确；
(化学)中考化学专题汇编化学化学图像题汇编(一)及解析.docx
（化学）中考化学专题汇编化学化学图像题汇编( 一) 及解析一、中考化学图像题汇编1．下列曲线图能正确表达相应化学反应或过程的是。
A．向一定质量的烧碱（NaOH）溶液中滴入稀盐酸B．将pH=1的溶液加水稀释C．向饱和澄清石灰水［Ca(OH)2溶液］中加入一定量的生石灰（CaO）D．分别向质量相等的Fe 和 Zn 中加入足量的稀H2 SO4【来源】人教版九年级化学中考模拟试卷三同步练【答案】 C【解析】【分析】【详解】A 、烧碱溶液为氢氧化钠溶液，溶液显碱性，在未加入盐酸时，pH 应大于 7，随着盐酸的加热， pH 开始减小，当最终消耗完毕氢氧化钠后，溶液pH 小于 7，选项 A 错误；B、 pH=1 的溶液为酸性溶液，无限稀释后，最终趋近于水的pH，无限接近于7，不能大于7，选项 B 错误；C、氧化钙加入氢氧化钙饱和溶液中，氧化钙与水反应生成氢氧化钙，并且放出热量，此时溶剂减少，氢氧化钙析出，溶质质量减小，温度升高，氢氧化钙溶解度降低，氢氧化钙也析出，溶解溶质质量减少，当温度恢复至反应前温度是，温度降低，氢氧化钙溶解度增大，又溶解部分氢氧化钙，但是有一部分水与氧化钙反应，所以此时溶剂减少，溶解的溶质比开始时变小，但是此时的溶液为饱和溶液，溶质质量此后保持不变，选项 C 正确；D、锌的金属活动性强于铁，所以与酸反应生成氢气的速率是锌大于铁，即刚开始时，在相同时间内，锌生成的氢气多，但是铁的相对原子质量小于锌，所以最终生成氢气的质量是铁大于锌，因此图中标准的锌和铁的曲线应该互换一下位置，选项 D 错误。
故选C。
2．下列图象，能正确反映对应变化关系的是( )A．向饱和石灰水中加入一定量CaOB．电解水生成氢气和氧气的质量C．将足量MgCO3和MgO固体分别加入相同质量、相同质量分数的稀盐酸中D．向一定量的H SO和 MgSO混合溶液中滴加氢氧化钡溶液244【答案】 A【解析】【详解】A 、氢氧化钙的溶解度随温度的升高而减少，向饱和石灰水中加入一定量CaO，氧化钙与水反应生成氢氧化钙并放出热量，使溶液的温度升高，氢氧化钙的溶解度减小，曲线降低，溶液冷却，氢氧化钙溶解度增大，曲线上升，符合题意；通电B、根据电解水的化学方程式2H 2O2H 2+ O2，生成氢气与氧气的体积比为2：1，生成氢气和氧气的质量比为1： 8，与图象不符合，不符合题意；C、将足量 MgCO3和 MgO 固体分别加入相同质量、相同质量分数的稀盐酸中，消耗的盐酸质量相等，参加反应的氯离子质量相等，生成的氯化镁质量也相等。
初三化学化学图像题汇编专项训练100(附答案)含解析
初三化学化学图像题汇编专项训练100(附答案)含解析一、中考化学图像题汇编1．20℃时，将等质量的a、b两种不含结晶水的固体物质，分别加入到盛有l00g水的烧杯中，充分搅拌后，现象如图甲；然后升温到50℃时，现象如图乙；a、b两种物质的溶解度曲线如图丙。
由这一过程可知（）A．图甲中a溶液溶质质量分数比b溶液大B．图乙中a、b溶液一定都是饱和溶液C．图丙中表示a的溶解度曲线是MD．30℃时a、b溶液溶质质量分数不相等【答案】C【解析】【详解】A、因为甲物质没有溶解完而乙物质溶解完，所以图甲中a溶液溶质质量分数比b溶液小，选项A错误；B、根据丙中甲、乙物质的溶解度曲线，都是随温度的升高而增大，图乙中a、b溶液一定都是不饱和溶液，选项B错误；C、由20℃时甲的溶解度小，可以确定，图丙中表示a的溶解度曲线是M，选项C正确；D、从溶解度曲线中可以看出，30℃时a、b溶液溶质质量分数相等，因为二者的溶质质量和溶剂质量都相等，选项D错误。
故选C。
2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。
中考化学化学图像题汇编试题(有答案和解析)含解析
中考化学化学图像题汇编试题(有答案和解析)含解析一、中考化学图像题汇编1．下列图像不能正确反映对应变化关系的是（）A向一定量的稀盐酸中滴加氢氧化钠溶液B将等质量的镁片和铁片投入到足量稀H2SO4中C室温时，向一定量的稀盐酸中加入少量镁条D向饱和的 Ca（OH）2溶液中加入一定量的CaO 固体A．A B．B C．C D．D【来源】重庆市渝中区巴蜀中学2019-2020学年九年级下学期第1次月考化学试题【答案】B【解析】【详解】A、向一定量的稀盐酸中滴加氢氧化钠溶液，溶液的pH值由小于7逐渐升高到大于7，故选项图示正确。
B、将等质量的镁片和铁片投入到足量稀H2SO4中，由于金属的质量相等，反应后化合价均为+2，且铁的相对原子质量比镁大，因此产生的氢气没有镁多，反应生成相同质量的氢气时，镁比铁需要的时间更短，故选项图示错误。
C、室温时，向一定量的稀盐酸中加入少量镁条，随着反应的进行，溶液的温度不断升高，当反应结束后，溶液的温度又下降了，故选项图示正确。
D、向饱和的 Ca（OH）2溶液中加入一定量的CaO固体，CaO和水反应生成Ca（OH）2，反应放出大量的热，使Ca（OH）2溶质溶解度下降，随着温度的下降，溶解度又有所增加，但是不能增加到原饱和时溶质质量，因为溶剂减少了，故选项图示正确。
故选：B。
2．在一定质量的Ba（OH）2溶液中，不断加入一定质量分数的稀H2SO4，下列图象正确的是（）A．B．C．D．【答案】A【解析】【详解】A、氢氧化钡显碱性，随着酸量的增加，氢氧化钡不断减少，溶液碱性变弱，pH值变小，直至恰好反应pH＝7，再加入稀硫酸酸性不断增强，pH小于7，图象正确；B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象错误；C、中和反应放热，随着反应的进行，溶液温度先逐渐增加，随着反应的逐渐停止同时溶液不断向环境中散热溶，液的温度又降到常温，图象错误；D、随着稀H2SO4的加入，溶液中的水持续增加，图象错误。
