2018北京市集成电路设计大赛数字组题目一：简易电子计算器电路设计
试题一 简易电子计算器电路设计
设计一个简易的电子计算器电路，包括数据输入处理电路，算数运算电路（包含加法、减法、乘法、除法和开方算数运算），运算结果处理电路。
所有运算电路的设计均不可使用IP 核及查找表方式进行设计。
题目包含基本要求和发挥部分。
题目不涉及实体硬件电路，所有功能的设计及仿真均在EDA 开发环境中实现，竞赛根据总体设计框图及说明、各个模块电路设计说明、时序说明、仿真结果、资源报告、设计总结和程序源代码评定成绩。
一、 任务
设计一个简易的电子计算器电路，可实现整数（0～99999999）的加、减、乘、除和开方的算数运算，运算的结果可以保存在运算结果处理电路中，后续的显示电路可以访问电路中的数据并负责显示运算结果。
显示电路不在题目的设计范围内，但运算结果处理电路要保留数据接口，用来验证运算结果。
电子计算器电路的系统框图如图1所示，包括独立按键电路、数据输入处理电路、算数运算电路和运算结果处理电路。
7
8
9
4561
23
×
-+÷√
=
AC 0
数据输入处理电路（U1）算数运算电路（U2）运算结果处理电路（U3）
KEY_[16..0]
图1 简易电子计算器电路的系统框图
独立按键电路由17个独立按键组成，每一个按键的电路如图2所示，按键定义如表1所示。
图2 按键电路图
表1 独立按键定义
二、要求
1.基本要求
（1）设计数据输入处理电路（U1）：
a)数据输入处理电路（之后用U1表示）顶层实体如图3所示，其中CLK
为时钟输入、KEY_[16..0]为17个独立按键输入信号（低电平有效）、
BUSY_P为运算结果处理电路（之后用U3表示）反馈信号（高电平有
效）、BUSY_A为算数运算电路（之后用U2表示）反馈信号（高电平
有效）、DATA1[26..0]为第一个运算数输出、DATA2[26..0]为第二个运算
数输出、ARITH[2..0]为运算控制、EN为数据使能信号（高电平有效）
图3 数据输入处理电路顶层实体
b)电子计算器通过17个独立按键将运算信息发送给U1。
U1将独立按键
输入（KEY_[16..0]）的信息转换为二进制运算数据（DATA1[26..0]与
DATA2[26..0]）和算数命令字ARITH[2..0]，并通过数据使能EN传递给
U2进行运算处理；参考时序如图4所示，其中按键低电平有效时间t1
不小于200ms，按键与按键时间间隔t2不小于500ms，算数命令字“010”
代表乘法运算（设计者需自行定义命令字）
KEY_6
KEY_13
KEY_4
KEY_16
DATA1[26..0]
DATA2[26..0]
ARITH[2..0]
EN
图4 参考时序图
c)U1可接受的输入格式有2种，第一种为加减乘除运算输入格式，第二
种为开方运算输入格式。
第一种输入格式为：不超过8位的十进制数据+运算符号（加、减、乘、除运算中的一种）+不超过8位的十进制数据+等于按键，如：“10901331+166=”，“3-360=”，“13355÷631=”均为有效输入，图4的输入的内容即为“3×5=”；第二种输入格式为：不超过8位的十进制数据+开方运算符号，如：“11223344√”，“9√”均为有效输入；开方运算时U1将运算数值赋给DATA1[26..0]，DATA2[26..0]为无效数据，U2只读取DATA1[26..0]的数据
d)U1识别按键为有效输入时，将独立按键信号转换为二进制值赋给
DATA1[26..0]、DATA2[26..0]和ARITH[2..0]，待数据稳定后触发EN使能信号，U2根据EN使能信号触发算数运算；当U1识别按键为无效输入时，EN使能信号保持低电平
e)在按键输入过程中，当U1识别输入按键为“AC”时，将清除之前所有
的输入信息
f)U1需监测反馈信号BUSY_A和BUSY_P，如果反馈信号为高电平，说
明U2或U3还没有完成运算或处理工作；因此这时再有按键输入，U1不处理按键输入信号，直至BUSY_A和BUSY_P均为低电平时为止
（2）
设计算数运算电路（U2）：
a)算数运算电路顶层实体如图5所示，其中CLK为时钟输入、DATA1[26..0]
为第一个运算数输入、DATA2[26..0]为第二个运算数输入、ARITH[2..0]为运算控制输入、EN为使能信号输入、DATA[53..0]为运算结果输出、DATA_LATCH为数据锁存信号（上升沿锁存）、BUSY为工作状态反馈信号（高电平有效）
图5 算数运算电路顶层实体
b)U2根据EN信号使电路进行计算工作，U2根据ARITH[2..0]的值判断
执行相应的算数运算；U2运算过中BUSY信号保持高电平，直至运算
完成BUSY信号恢复低电平
c)加法运算，DATA1[26..0]与DATA2[26..0]的相加结果赋给DATA[53..0]
d)减法运算，当相减结果为正数时，相减结果直接赋给DATA[53..0]；当
相减结果为负数时，DATA[53]置“1”，相减结果的绝对值赋给
DATA[52..0]
e)乘法运算，DATA1[26..0]与DATA2[26..0]的相乘结果赋给DATA[53..0]
f)除法运算，视为两个整型数据相除，DATA1[26..0]与DATA2[26..0]相除
的整数部分结果赋给DATA[53..0]
g)开方运算，视为对整型数据开方，DATA1[26..0]开方的整数部分结果赋
给DATA[53..0]
h)当计算结果DATA[53..0]的数据总线稳定后，U2发出锁存数据信号
DATA_LATCH
（3）设计运算结果处理电路（U3）：
a)运算结果处理电路顶层实体如图6所示，其中CLK为时钟输入、
DATA[53..0]为运算结果输入、DATA_LATCH为锁存信号（上升沿锁存）、
DATA_BCD15[3..0]～DATA_BCD0[3..0]为16位BCD码（8421码）输
出、EN为使能信号输出（高电平有效）、BUSY为工作状态反馈信号
（高电平有效）
图6 运算结果处理电路顶层实体
b)U3根据DATA_LATCH锁存信号触发电路进行处理工作，当U3检测
DATA_LATCH上升沿的时候，说明U2已完成计算工作；U3得到的
DATA[53..0]为二进制数计算结果，U3需将计算结果转换为十进制BCD
码的输出形式（详见表2），以便后续显示电路
c)U3处理数据过中BUSY信号保持高电平，直至数据处理完成BUSY信
号恢复低电平
d)待处理结果DATA_BCD15[3..0]～DATA_BCD0[3..0]的数据总线稳定
后，U3发出EN使能信号（EN信号保持一段高电平后自动复位为低电
平）以便显示电路
2.发挥部分
（1）数据输入处理电路加入按键去抖电路：
图7 按键抖动
a)按键开关在闭合时不会马上稳定接通，在断开时也不会立刻断开。
因而
在闭合及断开的瞬间均伴随有一连串的抖动，导致按键输入不稳定。
测
试时，设前沿和后沿抖动时间为10ms，键稳定时间不小于200ms
b)U1加入按键去抖电路后，按键可实现正常的输入，不会出现因按键抖
动造成的重复输入或错误输入的现象
（2）为除法运算和开方运算增加余数输出功能：
a)修改U2和U3的外部接口和内部逻辑，实现除法和开放运算的余数输
出
b)新设计的U2和U3电路需在报告和仿真图中说明接口定义及电路使用
说明
三、说明
1.题目相关的必要说明
用Quartus II建立工程时，选择Cyclone II系列的EP2C35F672C6作为目标器件；硬件描述语言使用VHDL或Verilog均可，并在关键代码部分需进行注释。
2.波形激励文件的说明
设计过程中，按键输入的波形激励文件，根据不同的运算需自行编写。
按键的波形约束条件参图4。
由于按键的波形约束条件是按照人手输入的时间考虑的，所以按照图4的时序仿真会消耗太多时间；为方便仿真快速进行，按键的波形测试文件可适当减小约束时间t1和t2的数量级。
四、评分标准
设计报告内容：
1.设计思路概述；
2.总体设计框图及详细说明；
3.时序说明；
4.模块设计框图、引脚说明、相关时序；
5.代码及必要注释；
6.仿真结果：对顶层电路及中间信号的仿真时序图进行必要的截图，并做必要
的说明；对顶层电路的综合结果进行截图；
7.结论；
8.其它需要说明的内容。
基于51单片机的简易计算器论文设计
基于51单片机的简易计算器论文设计摘要：计算器是一种常见的电子设备，用于数学计算。
随着科技的迅速发展，计算器不再是一种巨大且笨重的机械设备。
相反，它们变得迷你、便携且功能强大。
本论文旨在设计和实现一种基于51单片机的简易计算器。
该设计利用了51单片机的优点，如低功耗、成本低廉和易于学习等特点。
本论文介绍了设计和实现的过程，包括硬件电路设计、软件程序编写以及性能测试等方面。
1.引言计算器广泛应用于日常生活和学习中，人们常常需要进行加减乘除等简单的数学计算。
为了提供便捷的计算功能，传统计算器使用专用的集成电路设计。
然而，这种计算器成本较高，体积较大，且功能有限。
为了满足市场需求，我们设计了一款基于51单片机的简易计算器。
2.硬件电路设计2.1键盘模块键盘模块采用矩阵键盘设计，包括数字键0-9、运算符键+、-、*、/以及等于键=。
采用矩阵建构可以减少IO口资源的使用，并简化设计。
2.2显示模块显示模块采用液晶显示器，能够清晰地显示数字、运算符和结果。
为了实现更好的用户交互体验，还可以添加背光模块。
2.3控制电路控制电路由51单片机和其他常用电子元件组成，可以通过编程控制键盘的输入和显示模块的输出。
其中，51单片机充当了控制中心的作用，负责接收键盘输入、解析用户命令、进行数学计算和控制显示模块的显示。
2.4电源电路电源电路用于提供稳定的电源给整个计算器系统。
电源电路由电池、稳压电路和滤波电路组成，能够为计算器提供稳定的电压和电流。
3.软件程序设计软件程序设计是整个计算器系统的核心。
主要功能包括接收键盘输入、解析输入、进行数学计算、控制显示模块的显示和处理异常情况。
3.1键盘输入接收软件程序通过扫描键盘矩阵来接收键盘输入。
当用户按下一些键时，软件程序会检测到相应的按键信号，并将其转换为数值或运算符。
3.2输入解析软件程序能够解析用户的输入，判断用户输入的是数字还是运算符，并将其保存在相应的变量中。
同时，软件还可以处理异常输入，如除以零等情况。
北京市大学生电子设计竞赛答案
程序确定电路达到稳态的时间 ｔ０， 然后使用付立叶分析程序计算 ＴＨＤ，所设置的计算时间必须保证 电路进入稳态。 ４．在反相单端输入的情况下，计算补偿电容器ＣＣ的值分别 为 １ｎＦ、２６ｎＦ、５１ｎＦ 和 ７６ｎＦ 时，１ｋＨｚ、１０ｋＨｚ 和 １００ｋＨｚ 三个 频率点处的增益和相位值并说明补偿电容值对放大器的频率特
率点处的增益和相位值。 单位增益带宽＝ ９５５．７ｋＨｚ 。
答：
各频率点的增益和相位： ２．构成一个两极点运算放大器的宏模型电路。 １） 宏模型电路图
Ｒｉ 影响：随阻值下降，中心频率升高，中心频率处幅度下 降。
Ｃｉ 影响：随电容值增加，中心频率基本不变， 中心频率处幅度下降。
图３
答：宏模型电路图如图 ３。 ２ ） 在高频极点频率分别２．０ｋＨｚ 和５．０ｋＨｚ 时，计算０．１ｋＨｚ 、 １．０ｋＨｚ 和 １０ｋＨｚ三个频率点处的增益和相位值，并说明高频极 点对增益和相位产生什么影响？对运算放大器的应用形成何种 限制？ 答：不同高频极点时，不同频率点处的增益和相位值如下
Hale Waihona Puke · 35 · 电子世界 ２ ０ ０ ５ 年 ２ 期
校园电子
ＭＯＳ 管模型
·北京联合大学信息学院 李哲英·
在集成电路设计中，ＭＯＳ具有十分特 殊的地位。这主要是由于 ＭＯＳ 管，特别是 增强型 ＭＯＳ 管具有工艺简单、电路功耗 低、可以使用在高频电路等优点所致。
从电路分析的角度看，ＭＯＳ 管电路 模型在电路分析中具有十分重要的地位。
补偿电容的作用： （１） 因为第二级放大器形成的密勒效应，将原低频极点的 频率降低，电容值越大，降低越明显。上表中，相同频率点处 的增益随补偿电容值增加而下降就是这种作用的表现。 （２） 因为第二级放大器的反馈作用，形成右半平面的零点，
微机原理课程设计简易计算器
-O一一〜二O—二学年第一学期信息科学与工程学院自动化系课程设计计划书二o—年十二月六日一、课题名称简易计算器设计二、课题目的利用8088和8255设计一个简易计算器，并将其结果显示在LED数码管上。
熟悉系统设计的基本步骤，掌握8088与8255的接口设计，掌握通过8255设计键盘扫描技术，掌握通过8255显示七段共阴极数码管设计。
加强对8088数据总线，地址总线及接口寻址的理解，加深对8255的端口控制的理解。
三、需求分析（1）能够实现99以内的加减乘法运算，并显示在2位LED上。
（2）对于减法运算产生的负数，可在LED上显示号，若负量超过9,则显示“E0S四、方案选择方案一：该方案将LED显示电路直接接在8088的DB上，而键盘则采用8255进行扫描。
方案二:该方案则是将LED显示电路和键盘扫描电路分别接在两个不同的8255上，扫描和显示时，选中不同的8255。
方案三：该方案则只用一片8255驱动LED显示和键盘扫描电路。
方案评估：方案一：LED显示驱动电路实现起来较简单，但是很浪费系统总线资源，舍弃！方案二：释放了系统数据总线，但是方案缺乏经济性，因为采用了两片8255,与建设资源节约型社会初衷冲突！舍弃！方案三：此种方案较为经济，方便，具有模块化的特点（因为将计算和显示电路全部集成在了8255上，应用时，直接挂接8255即可实现要求！）综上所述：采用方案三!五、程序流程图程序总流程图：判断输入流程图: 断电开始I六. 系统原理图键盘映射图:键盘编码图:系统原理图:注：1、复位电路单独画在旁边，其参数设置符合6MHZo2、74HC04反相器由于位置不够，本人自己画了一个小型的74HC04。
3、IOW, IOR信号线由于采用了最大系统组态，故由8288的IORC 和AIOWC 代替。
4.8088的CLK由8284A提供，其电路连接方式参照Datasheet5、最大系统组态连接方式参照课本。
6、LED与键盘扫描电路的上拉电阻阻值统一采用，保证数码管有足够亮度。

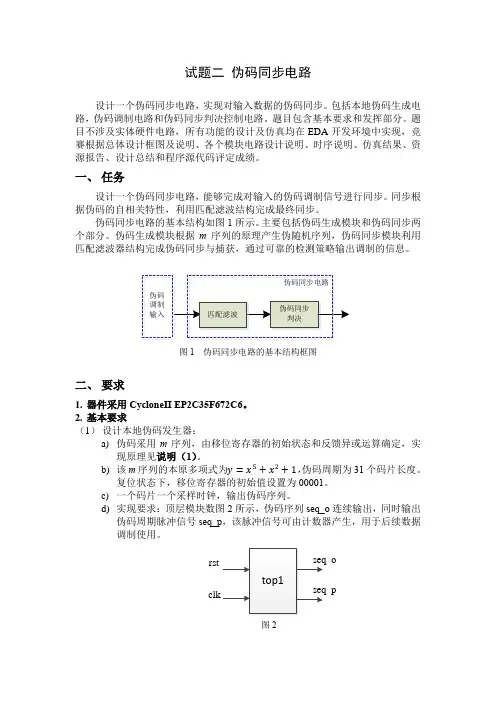

2018北京市集成电路设计大赛数字组题目二：伪码同步电路
