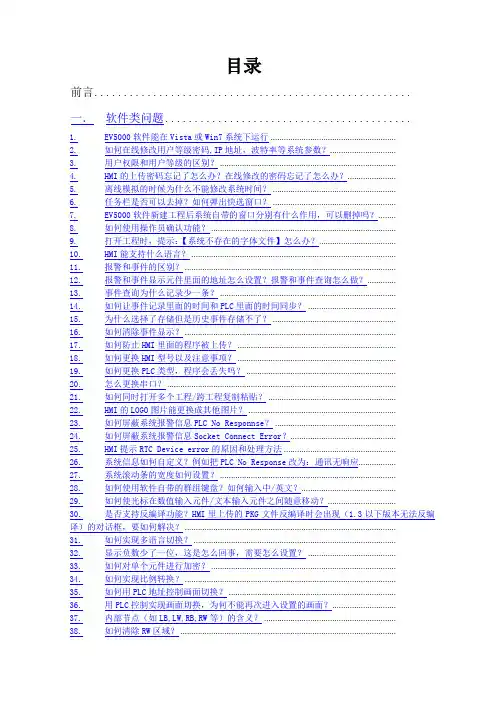

目录前言...................................................... 一．软件类问题..........................................1.EV5000软件能在Vista或Win7系统下运行 .........................................................2.如何在线修改用户等级密码,IP地址，波特率等系统参数？..............................3.用户权限和用户等级的区别？ ................................................................................4.HMI的上传密码忘记了怎么办？在线修改的密码忘记了怎么办？......................5.离线模拟的时候为什么不能修改系统时间？ ........................................................6.任务栏是否可以去掉？如何弹出快选窗口？ ........................................................7.EV5000软件新建工程后系统自带的窗口分别有什么作用，可以删掉吗？........8.如何使用操作员确认功能？ ....................................................................................9.打开工程时，提示：【系统不存在的字体文件】怎么办？...................................10.HMI能支持什么语言？ .............................................................................................11.报警和事件的区别？ ................................................................................................12.报警和事件显示元件里面的地址怎么设置？报警和事件查询怎么做？.............13.事件查询为什么记录少一条？ ................................................................................14.如何让事件记录里面的时间和PLC里面的时间同步？ ........................................15.为什么选择了存储但是历史事件存储不了？ ........................................................16.如何清除事件显示？ ................................................................................................17.如何防止HMI里面的程序被上传？ ........................................................................18.如何更换HMI型号以及注意事项？ ........................................................................19.如何更换PLC类型，程序会丢失吗？ ....................................................................20.怎么更换串口？ ........................................................................................................21.如何同时打开多个工程/跨工程复制粘贴？ ..........................................................22.HMI的LOGO图片能更换成其他图片？ ...................................................................23.如何屏蔽系统报警信息PLC No Responnse？ .......................................................24.如何屏蔽系统报警信息Socket Connect Error？................................................25.HMI提示RTC Device error的原因和处理方法 ...................................................26.系统信息如何自定义？例如把PLC No Response改为：通讯无响应.................27.系统滚动条的宽度如何设置？ ................................................................................28.如何使用软件自带的群组键盘？如何输入中/英文？...........................................29.如何使光标在数值输入元件/文本输入元件之间随意移动？...............................30.是否支持反编译功能？HMI里上传的PKG文件反编译时会出现（1.3以下版本无法反编译）的对话框，要如何解决？ ................................................................................................31.如何实现多语言切换？ ............................................................................................32.显示负数少了一位，这是怎么回事，需要怎么设置？ ........................................33.如何对单个元件进行加密？ ....................................................................................34.如何实现比例转换？ ................................................................................................35.如何用PLC地址控制画面切换？ ............................................................................36.用PLC控制实现画面切换，为何不能再次进入设置的画面？.............................37.内部节点（如LB,LW,RB,RW等）的含义？ ............................................................38.如何清除RW区域？ ..................................................................................................39.EV5000软件里面棒图支持浮点数吗？ ...................................................................40.如何查找/替换PLC地址？ .......................................................................................41.如何快速复制多个相同的元件？ ............................................................................42.用直接窗口调用画面，目标画面显示不全怎么回事？ ........................................43.指示灯，按钮等元件显示不了，而离线模拟正常？ ............................................44.HMI可以在不断电的情况下重新启动吗？ .............................................................45.后台元件如文本库，事件等元件的导入/导出注意事项.......................................46.HMI用SD卡或U盘记录的后缀为CSV的文件用什么软件能打开？....................47.如何触发报警声音？ ................................................................................................48.EV5000支持哪几种格式的图片，如何导入各种图片？........................................49.EV5000软件里位图和向量图的区别？ ...................................................................50.在软件中可以修改位图和向量图吗？ ....................................................................51.支持视频输入的制式有哪几种？ ............................................................................52.当背光灯关闭以后，怎么通过PLC地址来点亮背光灯？.....................................53.进行文本输入时，输入后的汉字都变成了乱码，这是怎么回事？.....................54.PLC控制里的报表输出，打印出来都是水平方式，如何实现垂直打印？..........55.密码输入正确后如何直接跳转到相应的画面，不需要再按确定？.....................56.宏指令有几种触发方式？ ........................................................................................57.宏指令编译时提示“warning: no newline at end of file”怎么办？.........58.调用了宏指令后出现"System Cash:SegV"，这是什么原因？.............................59.刚编辑过的工程，为什么关闭EV5000软件后还不能重命名？...........................60.EV5000软件能打开easybuild500做的工程吗？..................................................61.如何使用索引寄存器来实现间接寻址？ ................................................................ 二．通讯类问题..........................................1.PLC和HMI通讯不上怎么办？ .................................................................................2.为什么翻页后画面上的元件不能同时显示出来，有的要几秒以后才显示出来？3.为什么HMI和下位机通讯慢？如何提高? ..............................................................4.怎么使图片不失真？ ................................................................................................5.HMI的USB驱动在哪里？ .........................................................................................6.PLC no response：XX-XX-X的意思？ ...................................................................7.工程无法下载的因素有哪些？ ................................................................................8.如何通过HMI地址来判断下位机通讯正常与否？ ................................................9.U盘和SD卡的推荐型号 ...........................................................................................10.U盘和SD卡是否被HMI识别？ ...............................................................................11.HMI支持哪些品牌的摄像头？ .................................................................................12.HMI需要用直连还是交叉网线？ .............................................................................13.HMI三个串口的通讯方式？ .....................................................................................14.怎么进入Setup界面 ................................................................................................15.打印功能如何设置？ ................................................................................................16.HMI是不是只能和PLC通讯？ .................................................................................17.屏和PLC通讯上了，但是有些数值显示“****”怎么回事？.............................18.和S7-200通讯，为什么无法显示VD地址的值？.................................................19.使用了宏指令后，HMI的切换窗口的速度变慢了，有时还会出现死机，这是为什么？20.与S7-300通讯时使用MPI适配器与MT5020-MPI的区别？.................................21.MT4000/5000系列的HMI能和工控机连接吗？能作为工控机的显示器吗？......22.如何实现屏的远程下载和监控？ ............................................................................三．硬件类问题..........................................1.HMI上系统时间不准怎么办？ .................................................................................2.时间不能保存，屏上显示的时间不对？ ................................................................3.HMI的配方寄存器里的数据断电后就没了，是怎么回事？..................................4.为什么HMI上电烧保险丝？ ....................................................................................5.元件触控无效，怎样解决？ ....................................................................................6.HMI触摸没有反应或者触摸不灵敏，会是哪些方面的原因？..............................7.U盘或者SD卡使用完后，可以直接从HMI上直接拔掉吗？................................8.HMI对U盘的格式有要求吗？ .................................................................................9.HMI屏幕变暗，怎么处理？ .....................................................................................10.黑屏，白屏，花屏的原因 ........................................................................................11.HMI与其他设备通讯时，串口发热，这是怎么回事，如何解决？......................12.HMI面板指示灯含义？ .............................................................................................四．其他类问题..........................................1.打印出来是乱码，不能正常工作，请问是什么原因？ ........................................2.HMI与PLC直接在线模拟时，可以读PLC内部的数据，就是不能修改，这是为什么？B的主从接口有什么区别？ .................................................................................4.HMI是否带操作系统？ .............................................................................................5.现场干扰会对HMI产生哪些影响，怎么排除干扰？ ............................................一．软件类问题1.EV5000软件能在Vista或Win7系统下运行兼容Vista和Win7操作系统使用Vista操作系统的时候请注意：1. 支持64位操作系统。
步科触摸屏讲解学习

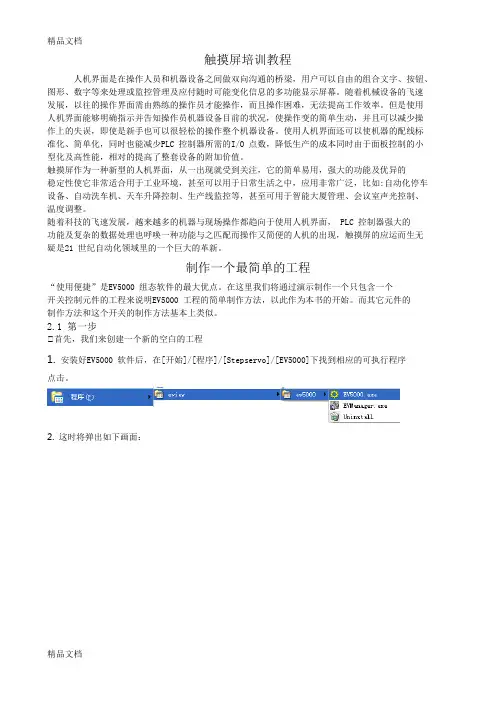

触摸屏培训教程人机界面是在操作人员和机器设备之间做双向沟通的桥梁，用户可以自由的组合文字、按钮、图形、数字等来处理或监控管理及应付随时可能变化信息的多功能显示屏幕。
随着机械设备的飞速发展，以往的操作界面需由熟练的操作员才能操作，而且操作困难，无法提高工作效率。
但是使用人机界面能够明确指示并告知操作员机器设备目前的状况，使操作变的简单生动，并且可以减少操作上的失误，即使是新手也可以很轻松的操作整个机器设备。
使用人机界面还可以使机器的配线标准化、简单化，同时也能减少PLC 控制器所需的I/O 点数，降低生产的成本同时由于面板控制的小型化及高性能，相对的提高了整套设备的附加价值。
触摸屏作为一种新型的人机界面，从一出现就受到关注，它的简单易用，强大的功能及优异的稳定性使它非常适合用于工业环境，甚至可以用于日常生活之中，应用非常广泛，比如:自动化停车设备、自动洗车机、天车升降控制、生产线监控等，甚至可用于智能大厦管理、会议室声光控制、温度调整。
随着科技的飞速发展，越来越多的机器与现场操作都趋向于使用人机界面， PLC 控制器强大的功能及复杂的数据处理也呼唤一种功能与之匹配而操作又简便的人机的出现，触摸屏的应运而生无疑是21 世纪自动化领域里的一个巨大的革新。
制作一个最简单的工程“使用便捷”是EV5000 组态软件的最大优点。
在这里我们将通过演示制作一个只包含一个开关控制元件的工程来说明EV5000 工程的简单制作方法，以此作为本书的开始。
而其它元件的制作方法和这个开关的制作方法基本上类似。
2.1 第一步首先，我们来创建一个新的空白的工程1. 安装好EV5000 软件后，在[开始]/[程序]/[Stepservo]/[EV5000]下找到相应的可执行程序点击。
2. 这时将弹出如下画面：每一项的名称及功能解释如下:您也可以在菜单“视图”或者在工具栏上点击右键，就可以看见各个工具栏，如下图所示：3. 点击菜单[文件]里的[新建工程]，这时将弹出如下对话框，输入您想建工程的名称。
步科触摸屏常见问题
步科触摸屏常见问题Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT目录一．软件类问题1.EV5000软件能在Vista或Win7系统下运行兼容Vista和Win7操作系统使用Vista操作系统的时候请注意：1. 支持64位操作系统。
2. 如果遇到安装不了软件，离线模拟不了，或者安装不了驱动需要做以下步骤：如果客户用Vista操作系统，不要把EV5000软件装在C盘，Vista对C盘保护很严格，必须以管理员身份进去，点击右键，选择：【兼容XP】。
2.如何在线修改用户等级密码,IP地址，波特率等系统参数这些都是由本地特殊寄存器来控制的。
这些系统参数可以通过双击元件属性，选中【系统寄存器】来查找。
如在线修改密码的地址是：LW10022～10023 密码/0级占用双字；LW10024～10025 密码/1级占用双字；LW10026～10027 密码/2级占用双字；另外LW10118～10143密码3～15级占用双字*13。
假如你需要修改2级密码，在软件上设置如下：首先拉一个数值输入元件，选中使用【系统寄存器】，然后选择LW10026，如下图所示：然后在【数字】属性页里面把数据类型选【密码】，如下图所示：在线设置其他系统参数同理，需要注意的是：修改了以下系统参数以后，需要重启HMI 才生效。
3.用户权限和用户等级的区别用户等级：是有级别之分，高等级的用户能访问低等级的窗口，低等级的用户不能访问高等级的窗口。
用户等级可以对整个窗口加密。
用户权限：用户权限不受等级的限制，只要用户名和密码正确即可对设置了权限的元件进行操作，用户权限还可以在线增加和删除用户。
用户权限只针对元件有效，和窗口密码无关。
4.HMI的上传密码忘记了怎么办在线修改的密码忘记了怎么办如果忘记HMI的上传密码，则数据无法上传，只能重新下载工程覆盖掉原工程。
如果忘记在线修改密码，只能重新下载工程，并重新设置新密码。
步科触摸屏MT4300C
EV5000软件的使用说明一、安装Ev5000软件1.计算机硬件要求(建议配置):CPU : INTEL Pentium II 以上等级内存: 128MB 以上硬盘: 2.5GB 以上,最少留有100MB 以上的磁盘空间.软驱: 3.5 寸软盘驱动器一个光驱: 4 倍速以上光驱一个显示器: 支持解析度800*600 以上的彩色显示器鼠标键盘: 各一RS-232 COM口: 至少保留一个,以备触摸屏在[在线模拟]/[工程下载]/[工程上传]时使用.打印机:一台2. 操作系统Windows 2000/Windows XP 均可.3. 安装步骤（1) 安装 Ev5000 组态软件，点击光盘中[随机软件 ] ,开始执行安装程序, 将弹出界面如下: （2) 点击下一步，屏幕将显示如下:（3) 选择安装路径，点击下一步,如图所示（4）点击下一步，开始安装。
安装完毕，单击完成。
（6）要运行程序时,可以从菜单[开始]/[程序]/[eview]下找到相应的可执行程序即可或双击桌面上图标，可进入软件。
二、下载当编译好工程以后,就可以下载到触摸屏上进行实际的操作了.在这里,下载有 2 种方式,一是通过双击图标来进行,另一种就是直接在EV5000 中选择菜单[工具]下的[下载]。
1．通过EV5000 来下载，双击图标弹出如下对话框：选择您要下载的工程文件,然后按下[打开].点击[工具]，弹出如下对话框：点击[设置选项]，进行下载通信参数设置，弹出如下对话框：设置完下载通信参数后，点击[工具]下的[下载]，弹出如下对话框：点击[下载]，弹出如下对话框：下载完毕,按下[确定]，该程序就可以在触摸屏上运行了. 2．通过EVManager来下载双击EVManager 图标，弹出如下对话框：选择[下载处理]，点击[设置]，进行相应的通信参数设置，弹出如下对话框：设好相应的通信参数,按下[下载用户数据包],弹出如下对话框：选择您想下载的文件的[.pkg]格式文件,或者对当前您正在编辑的文件,点击[下载]，弹出如下对话框：完成后按下[确定],这样就完成了一个工程的下载，程序就可以运行该程序了。
