智能电力参数综合测试仪参数说明
智能电力参数综合测试仪参数说明
一、产品概述：
智能电力参数综合测试仪是专用于配电电力变压器容量测量、变压器空载及负载损耗测量的仪器，可测量10KV、35KV、63KV、110KV等级的变压器容量，可测量S7、S9、S11等型式变压器的容量，并能进行变压器型号的判断，可三相或单相测量变压器的空载损耗及负载损耗参数。
智能电力参数综合测试仪电路设计精巧，思路独特，性能优越，功能强大，大屏幕液晶显示，并自带打印机和232通讯接口，操作简单方便，数据准确可靠，体积小，重量轻，可大大提高工作效率，减轻劳动强度。
二、主要功能与特点：
1、容量的测量:电力参数综合测试仪内置可充电电池，仪器本身可输出三相正弦波逆变电源，无需任何外部电源可实现配电变压器容量的测量和型号的判断，同时显示变压器阻抗电压和折算到额定温度、额定电流下的负载损耗。
2、空载损耗的测量:仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，自动计算出变压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗，并显示配电变压器铁芯的型号。
3、负载损耗的测量:显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，自动判断出配电变压器的线圈型号。
4、单相的测量:可用于检查变压器单相的缺陷或用于现场无三相电的情况。
仪器可记录三次单相测量的数据，并可根据变压器不同的联结计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗。
5、在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。
6、仪器大屏幕液晶显示，可在同一屏幕显示三相电压、三相电流、三相功率、三相平均电压、平均电流、三相总功率和相关数据。
仪器中文菜单，中文提示，操作简单。
7、仪器备有232接口，可通过数据线实现与计算机连机通讯。
8、仪器自带打印机，可打印显示数据，内置存储器，掉电不丢失，仪器可存储20组数据。
9、日历、时钟功能，可进行时间校准。
三、主要技术指标：
1、基本测量精度：电压、电流0.2级
容量±10％
功率0.5级(cosφ>0.1)、1.0级(0.02
2、容量测量范围:30kVA～65000kVA
3、电压测量范围：AC0～500V
4、电流测量范围：AC0～50A
5、工作温度：-10℃～40℃
6、环境湿度：10％～85％
7、存储温度：-20℃～50℃
8、外形尺寸:360×320×235mm
提示：如果想了解更详细的资料，请咨询厂家或的技术人员。
青智 87系列 单相数字电参数测量仪 使用说明书
87系列单相数字电参数测量仪8716B1/8713B1/8716C1/8775A1/8775B1/8775C1使用说明书( Rev. 3.00 )目录第一章主要性能及技术指标 (3)第二章使用说明 (8)第三章串行口使用说明 (20)第四章继电器串使用说明 (21)第五章装箱清单 (21)第六章使用注意事项及故障排除方法 (22)第一章主要性能及技术指标87系列单相数字电参数测试仪采用了先进的32位高速处理器和双路24位AD转换器，具有高精度、宽动态范围、结构紧凑灵巧等特点，是新一代数字化电参数测量仪器，可以测量有效值电压、电流、有功功率、视在功率、无功功率、电能累计、电能计时、频率、功率因数。
产品符合标准《DB37/T557-2005数字式电参数测量(试)仪》。
产品适用的型式批准证书编号：89E0105-37。
测试原理为：电压有效值为： Urms＝(∫0T V2(t)dt/T)1/2电压直流分量为： Udc＝∫0T V(t)dt/T电流有效值为： Irms＝(∫0T I2(t)dt/T)1/2电流直流分量为： Idc＝∫0T I(t)dt/T电压交流分量为： Uac＝（Urms2-Udc2）1/2 电流交流分量为： Iac＝（Irms2-Idc2）1/2有功功率为： P＝∫0T V(t)• I(t)dt/T 视在功率为： S ＝Urms• Irms功率因数为： PF＝P/(Urms*Irms) 无功功率为： Q ＝(S2 －P2 )1/2选型说明表1 选型说明注意：订货时请对测试对象及特殊的技术要求、使用要求进行特别说明。
1.测量精度：表28716B1测量精度参 数 测量范围 工 作 误 差 分辨率 备注 电压 (5～600)V ±(0.4%读数+0.1%量程) 0.1V 过载1.2倍量程 电流 5mA～20A ±(0.4%读数+0.1%量程) 0.001A 过载1.2倍量程功率 U*I*PF PF=1.0 ±(0.4%读数+0.1%量程)PF=0.5 ±(0.8%读数+0.2%量程)0.1W功率因数 （0.1～1） ± 0.01 0.001 电压值高于10%量程； 电流值高于1%量程频 率 (45～65)Hz 0.1％*读数 0.01Hz 电压值高于10%量程表38713B1测量精度参 数 测量范围 工 作 误 差 分辨率 备注电压 (5～600)V ±(0.4%读数+0.1%量程) 0.1V 过载1.2倍量程电流 0.5mA～1/40A ±(0.4%读数+0.1%量程)，自动换挡：由低到高在1A换高挡，由高到低在0.5A换低挡0.01mA 过载1.2倍量程功率 U*I*PF PF=1.0 ±(0.4%读数+0.1%量程)PF=0.5 ±(0.8%读数+0.2%量程)0.01W功率因数 （0.1～1） ± 0.01 0.001 电压值高于10%量程； 电流值高于1%量程频 率 (45～65)Hz 0.1％*读数 0.01Hz 电压值高于10%量程表48716C1测量精度参 数 测量范围 工 作 误 差 分辨率 备注电压 (5～600)V ±(0.4%读数+0.1%量程) 0.1V 过载1.2倍量程 电流 20mA～20A ±(0.4%读数+0.1%量程) 0.001A 过载1.2倍量程功率 U*I*PF PF=1.0 ±(0.4%读数+0.1%量程)PF=0.5 ±(0.8%读数+0.2%量程)0.1W功率因数 （0.1～1） ± 0.01 0.001 电压值高于10%量程； 电流值高于1%量程频 率 DC或(45～65)Hz 0.1％*读数 0.01Hz 电压值高于10%量程表58775A1测量精度参 数 测量范围 工 作 误 差 分辨率 备注电压 AC:（5～600）V ±(0.4%读数+0.1%量程) 0.1V 过载：1.2倍 电流 AC: 5mA～20A ±(0.4%读数+0.1%量程) 0.001A 过载：1.2倍有功功率 U*I*PF PF=1.0 ±(0.4%读数+0.1%量程)PF=0.5 ±(0.8%读数+0.2%量程)0.1W无功功率 PF=0，±(0.4％示值+0.1％量程)0.1Var功率因数 （0.1～1） ± 0.01 0.001 电压幅值高于10%量程； 电流幅值高于1%量程频 率 （45～65）Hz 0.1％*读数 0.01Hz 电压幅值高于10%量程电能累计 (0～99999.9)KWhPF=1.0：±（0.4% 读数+0.1% 量程）PF=0.5：±（0.8% 读数+0.2% 量程）0.0001Wh电能计时 999时59分/999分59秒±0.05％1分钟/1秒表68775B1测量精度参 数 测量范围 工 作 误 差 分辨率 备注电压 AC:（5～600）V ±(0.1%读数+0.1%量程) 0.01V 过载：1.2倍电流AC:0.5mA～1/40A±(0.1%读数+0.1%量程)，自动换挡：由低到高在1A换高挡，由高到低在0.5A换低挡0.01mA 过载：1.2倍有功功率 U*I*PF PF=1.0：±(0.1%读数+0.1%量程)PF=0.5：±(0.25%读数+0.25%量程)0.01W无功功率 PF=0，±(0.25%读数+0.25%量程) 0.01Var功率因数 （0.1～1） ± 0.01 0.001 电压幅值高于10%量程； 电流幅值高于1%量程频 率 （45～65）Hz 0.1％*读数 0.01Hz 电压幅值高于10%量程电能累计 (0～99999.9)KWhPF=1.0：±(0.1%读数+0.1%量程)PF=0.5：±（0.25%读数+0.25%量程）0.0001Wh电能计时 999时59分/999分59秒±0.05％1分钟/1秒表78775C1测量精度参 数 测量范围 工 作 误 差 分辨率 备注电压AC/DC:（5～600）V±(0.1%读数+0.1%量程) 0.01V 过载：1.2倍电流AC/DC:1mA～1/40A±(0.1%读数+0.1%量程)，自动换挡：由低到高在1A换高挡，由高到低在0.5A换低挡0.01mA 过载：1.2倍有功功率 U*I*PF PF=1.0：±(0.1%读数+0.1%量程)PF=0.5：±(0.25%读数+0.25%量程)0.01W无功功率 PF=0，±(0.25%读数+0.25%量程) 0.01Var功率因数 （0.1～1） ± 0.01 0.001 电压幅值高于10%量程； 电流幅值高于1%量程频 率 （45～65）Hz 0.1％*读数 0.01Hz 电压幅值高于10%量程电能累计 (0～99999.9)KWhPF=1.0：±(0.1%读数+0.1%量程)PF=0.5：±(0.25%读数+0.25%量程)0.0001Wh电能计时 999时59分/999分59秒±0.05％1分钟/1秒2. 其他参数：输入方式：电压电流均为浮置输入；电压输入阻抗约2MΩ；1A电流输入档阻抗约10mΩ，其他电流输入档阻抗约1mΩ；测量信号最大峰值：电压电流均为最大量程的1.6倍；A/D转换：速率约8k/秒，24位，电压、电流同时采样；显示更新：约3次/秒；继电器触点容量：250V AC，3A ；DC 30V，3A；阻性整机功耗：< 6V A；仪表重量：约3.0 kg ；仪表尺寸: 宽x 高x深：260 x 112 x 303 mm开孔尺寸：宽x 高：224 x 90 mm3. 工作环境：大气压力：（86～106）kPa ；温度：（0～40）℃ ； 相对湿度：≤85%RH仪表工作电源：AC (85～265)V 50/60Hz 或DC(100～300)V4. 安全要求绝缘电阻：测量端子与电源线之间绝缘电阻不低于2MΩ；耐 电 压：测量端子与电源线之间能承受2000V 50Hz正弦波电压；以上技术参数的说明中所用到的术语定义请参见GB/T 13978-1992 《数字多用表通用技术条件》。
HZFX-ZC SF6综合分析仪 产品说明书
HZFX-ZCSF6综合分析仪产品说明书武汉赫兹电力设备有限公司尊敬的顾客：感谢您购买本公司HZFX-ZC SF6综合分析仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
为了防止火灾或人身伤害，只有合格的技术人员才可执行维修。
使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
――安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

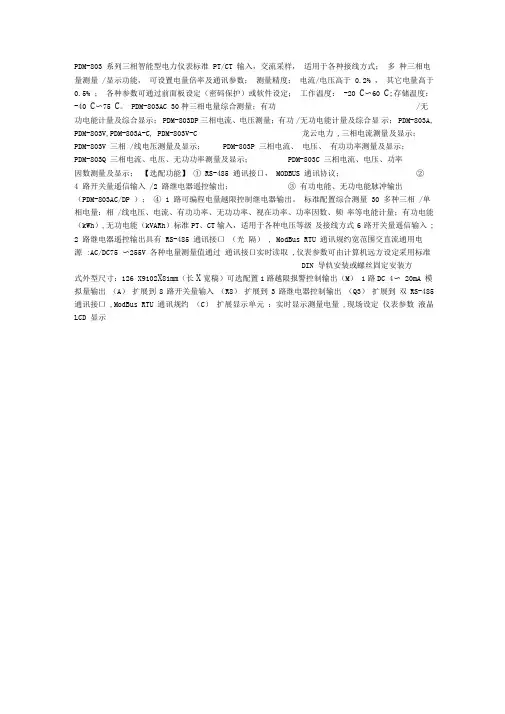

PDM803综合表说明
PDM-803 系列三相智能型电力仪表标准 PT/CT 输入，交流采样，适用于各种接线方式；多种三相电量测量 /显示功能，可设置电量倍率及通讯参数；测量精度：电流/电压高于 0.2% ，其它电量高于0.5% ；各种参数可通过前面板设定（密码保护）或软件设定；工作温度： -20 C〜60 C;存储温度：-40 C〜75 C。
PDM-803AC 30种三相电量综合测量；有功/无功电能计量及综合显示；PDM-803DP 三相电流、电压测量；有功/无功电能计量及综合显示；PDM-803A, PDM-803V,PDM-803A-C, PDM-803V-C 龙云电力 ,三相电流测量及显示；PDM-803V 三相 /线电压测量及显示；PDM-803P 三相电流、电压、有功功率测量及显示；PDM-803Q 三相电流、电压、无功功率测量及显示；PDM-803C 三相电流、电压、功率因数测量及显示；【选配功能】① RS-485 通讯接口， MODBUS 通讯协议；②4 路开关量遥信输入 /2 路继电器遥控输出；③ 有功电能、无功电能脉冲输出（PDM-803AC/DP ）；④ 1 路可编程电量越限控制继电器输出。
标准配置综合测量 30 多种三相 /单相电量：相 /线电压、电流、有功功率、无功功率、视在功率、功率因数、频率等电能计量；有功电能（kWh）,无功电能（kVARh）标准PT、CT输入，适用于各种电压等级及接线方式6 路开关量遥信输入;2 路继电器遥控输出具有 RS-485 通讯接口（光隔） , ModBus RTU 通讯规约宽范围交直流通用电源 :AC/DC75 〜255V 各种电量测量值通过通讯接口实时读取 ,仪表参数可由计算机远方设定采用标准DIN 导轨安装或螺丝固定安装方式外型尺寸：126 X9102X81mm（长X宽稿）可选配置1路越限报警控制输出（M） 1路DC 4〜 20mA 模拟量输出（A）扩展到 8 路开关量输入（R8）扩展到 3 路继电器控制输出（Q3）扩展到双 RS-485 通讯接口 ,ModBus RTU 通讯规约（C）扩展显示单元：实时显示测量电量 ,现场设定仪表参数液晶LCD 显示。
青智8961C1发电机专用测试仪使用说明书
请注意以下事项：
1. 本手册的版权归青智仪器有限公司所有。在未经本公司书面许可的情况下，严禁以任何形式复制、传递、 分发和存储本手册的任何内容。 2. 青智仪器有限公司遵循持续发展的策略。因此，青智仪器有限公司保留在不预先通知的情况下，对本手 册中描述的任何产品进行修改和改进的权力。 3. 本手册的内容可能因为修改和改进而产生未经预告的变更。如有不详之处，请参照本手册提供的信息联 系。 4. 青智仪器有限公司严格实施 ISO9001 质量管理体系。 本公司产品虽然在严格的品质管理过程控制下制 造、出厂，但如果出现不正常事项或意外之处，请通知本公司代理商、或参照本手册提供的信息联系。 5. 在产品使用过程中出现任何不正常事项或意外之处，请参照本手册提供的信息联系。 6. “青智 QINGZHI”为青岛青智仪器有限公司注册商标。
公司保证软件能够在符合性能指标的条件下正常操作。公司并不保证软件没有错误或不会操作中断。 2. 青智仪器有限公司仅授权零售商为最终客户提供产品的保证。但并未授权他们代表青智仪器有限公司提 供更大的或不同的保证。凡是从通过青智仪器有限公司授权的直销商处购买的产品，本公司都可提供保证支 持。 3. 青智仪器有限公司的保证责任是有限的。本公司可以选择是否将依购买价退款、免费维修或更换在保证 期内退回到本公司授权服务中心的有缺陷产品。 4. 为了获得保证服务，请联系青智仪器有限公司或授权零售商。 5. 本保证包括买方仅有的全部维修内容，并且已取代以其他方式明示或暗示的所有其他保证内容，包括但 不限于为满足特殊适销性或要求所引起的任何暗示的保证内容。 青智仪器有限公司不对任何特殊的、间接 的、偶然的或后续的损坏或损失及数据丢失承担责任， 无论是否由于违背担保合约或基于合同、民事侵权、 信念或任何其它理由而导致这些损失。
中元华电智能变电站继电保护测试仪ZH-606(数模一体式)
850nm
ZH-606
产品技术参数
开关量
开关量输入 开关量输出
数量 遮断容量
8对 DC250V /0.5A
数量
6对，其中2对为快速开出
同步
同步
接口类型 数量
GPS/BD ANT,IRIG-B/PPS光信号； IRIG-B/PPS电信号；IEEE 1588
GPS/BD ANT 1个；IRIG-B/PPS光 信号2个:1个对时，1个授时；IRIGB/PPS电信号 2对：1对对时，1对授 时；IEEE 1588 1对
产品技术参数
直流电压源输出
数量 准确度
6路，每路0~130V/60VA 0.2%
模 拟 量
直流电流源输出
数量 准确度
6路，每路0~20A/100VA 0.2%
模拟量小信号输入
接口类型 数量
航空插头，交流电压 12路
模拟量小信号输出
接口类型 数量
航空插头，交流电压 12路
ZH-606
产品技术参数
数 字 量
通信
有线连接 无线连接
接口类型 数量
百兆Lan口，RJ45 2个
接口类型 WIFI
ZH-606
产品技术参数
联机接口
RJ45
液晶显示屏 10.4寸真彩液晶显示
尺寸
360×480×190(mm)
USB
2个
重量
15kg
ZH-606
功能
IEC 61850通讯接口 接口类型
数量 波长
任意配置为IEC 61850 9-1/9-2的 SMV发送、接收端或GOOSE发送、 接收端
LC光口，100Base-FX (100M全双工 光纤网络)
GDW1200A说明书
使用说明书杭州威格智能仪器研究所目录一、概述 (1)二、主要特点 (1)三、主要技术指标 (1)四、使用方法 (2)五、串行数据结构 (3)六、打印格式 (4)七、供货成套性 (4)一、概述GDW1200A电参数测量仪是在GDW1200的基础上改进而成，同时增加了打印、通讯功能，采用数字同步采样技术，准确测量单相用电设备的电压、电流、功率、功率因数、频率等参数的真有效值。
仪表精度为0.5级，具有测试速度快、精度高、使用方便、轻巧美观等优点，广泛应用于电机、水泵、变压器、照明电器、家电、电动工具，以节能灯等厂家和部门的产品检测和计量，是传统指针式仪器的理想换代产品。
二、主要特点●适用于单相用电设备的电压、电流、功率、功率因数、频率等参数的真有效值检测。
●采用LED数字显示，可同时显示电压、电流、功率、功率因数及频率。
●电压、电流量程可自动切换，线性范围宽，读数重复性好，性能稳定。
●方便的锁定功能保证测量数据的同时性及操作的方便性。
●电压量程0 ~ 600V AC。
●电流量程0 ~ 20A AC。
三、主要技术指标-1-四、使用方法4．1 前面板图1 GDW1200A前面板前面板共有四个显示窗口，每个窗口均为4位LED。
第一窗口显示电压（V）；第二窗口显示电流（A）；第三窗口显示功率（W或KW），第四窗口显示内容由窗口右边的参数指示灯的状态决定：若PF灯亮，则窗口显示功率因数（+为感性，-为容性）；若Hz灯亮，则窗口显示频率值（Hz）。
开机时，PF灯亮，显示功率因数值。
面板上共设置了三个按键，功能介绍如下：PF/HZ：连续按该键，右边窗口显示的内容依次为功率因数、频率。
打印键：按下该键，仪器把测量的数据以固定的格式打印出来。
锁存键：按下该键，仪器把数据锁定（HLOD灯亮）。
再按下该键，仪器退出锁定状态(HLOD灯灭)，并恢复正常测量状态。
面板左下方是电源开关，按下电源开关，电源指示灯亮。
4．2后面板图2 GDW1200A后面板-2-图中标记为红色接线柱， 红色接线柱为高端（同名端），表示信号电流输入端； 黑色接线柱为低端（非同名端），表示信号电流流出端，其中“试验电压”表示信号电压输入端。
PF9811智能电量测量仪操作说明
PF9811智能电量测量仪操作说明一．接入电源，打开仪器打开电源后开始自检程序，当检测结果正确时，将会显示开机信息，之后，仪器进入测量状态。
注意：切断电源后应灯带10秒之后才能再次打开电源，否则仪器可能显示不正常。
二．测量开始窗口ABCD分别显示电压/V、电流/A、功率因数/PF及功率/W。
三．测量量程①电压最大测量量程为600V,无需切换。
②电流最大量程为20A。
③功率量程由电压、电流量程决定。
四．计算/显示功率因数相关键：功率因数/频率按功能键“PF/Hz”键可以选择切换显示功率因数（PF）与频率（Hz）。
五．谐波分析当按下“ANALYZE”将进行电压和电流谐波成分的分析和显示。
窗口A：当窗口显示PF、Hz、or.**/THD时，显示电压歌词的谐波/总谐波失真的相对值（V%），当窗口C显示RMS时，窗口A显示电压真有效值（V），当窗口C显示CF时，窗口A显示电压波峰比，当窗口C显示or.**/THD，“%”指示灯灭时，窗口A显示电压各次谐波/总谐波失真的绝对值（V）。
窗口B：当窗口C显示PF、Hz、or.**/THD时，窗口B显示电流各次谐波/总谐波失真的相对值（【m】A%），当窗口C显示RMS时，窗口B显示电流真有效值（A），当窗口C显示CF时，窗口B显示电流波峰比，当窗口C显示or.**/THD，“%”指示灯灭时，窗口B显示电流各次谐波/总谐波失真的绝对值（A）。
窗口C：按“∧”/“∨”键可以设定谐波分析次数（or.**）或总谐波失真符号（THD），按“PF/Hz”键可以改变窗口C的显示功能，在谐波分析的同时，窗口C还能显示功率因数、频率、真有效值符号RMS、绝对值和波峰比符号CF。
当处在谐波分析状态时，如使用显示锁定功能，则当改变谐波次数或改变显示功能时，可以显示同一时刻的谐波分析值。
六．显示谐波分析次数和谐波分析结果①按“PF/Hz”键可以在窗口C选择显示谐波次数或总谐波失真符号（THD），也能显示功率因数、频率和波峰比符号（CF）。
YTC3993 变压器有载开关测试仪 用户操作手册说明书
YTC3993变压器有载开关智能试仪用户操作手册目录一、功能特点 (3)二、结构及面板说明 (4)三、操作指南 (4)（一）接线 (4)（二）开机....................................... .............................. .... . .. (5)（三）设置 (5)（四）测试 (8)（五）查阅........................................ (10)四、测试仪记录波形判读说明................ . (10)(一)测量记录过程的理想直流波形及测试规范. (10)(二)直流电流示波图形的判读说明 (11)（三）根据标准分析测试波形，判断开关有何故障 (12)五、主要技术指标及安全操作注意事项 (13)六、附录 (14)一、功能特点YTC3993型电力变压器有载开关智能测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。
它采用微电脑控制，通过设计的精密测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量。
用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
该仪器具有对所测数据进行显示、分析、存贮、打印等功能。
解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。
可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
YTC3993型电力变压器有载开关智能测试仪具有以下几种特点：——高精度标准测量该仪器设计完全满足中华人民共和国电力行业标准之高电压测试设备，通用技术条件DL/T846、8-2004，采用高速数字信号处理器DSP和12位高分辨率A/D转换器，实现了高精度的标准测量。
——光线示波器功能仪器分三通道可同时记录A、B、C三相，仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。
胜利仪器 VICTOR 5000B电能质量分析仪 说明书
警告感谢您购买了本公司的VICTOR5000B电能质量分析仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。
——严格遵守本手册所列出的安全规则及注意事项。
◆违规使用仪器可能导致触电、爆炸或火灾。
★任何情况下，使用本仪器应特别注意安全。
★注意仪器面板及背板的标贴文字及符号。
★使用、拆卸、维修本仪表，必须由有授权资格的人员操作。
★由于仪器原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
★仪表及手册上的“”危险标志，使用者必须依照指示进行安全操作。
★★电流钳必须与仪表对应连接，否则测试误差可能增大。
★任何与本仪器无关的系统安全问题，由该系统的建立、运营商负责。
★出于您的安全考虑，请仅使用随设备所附带的导线和配套附件(符合IEC61010-031(2002)标准)。
当低电压等级的传感器或附件连接至设备时，该低电压等级传感器或附件必须适用于该系统。
★使用前请经常检查测试导线、电流钳和附件处于最佳状况。
任一导线、电流钳或附件，如果绝缘受损(甚至只是部分受损)，都必须维修或报废。
★遵从环境状况。
(参阅15.3.1)★若环境需要，请使用个人安全保护设备。
★该仪器必须使用在对地交／直流电压不大于600V的第IV类装置设备(IEC61010-1标准)，或使用在电压不大于1000V的第Ⅲ类装置设备。
禁止在更高的电压网络或类型下使用。
★仅使用生产商所提供的电源适配器或电池组，它们具有特定安全等级。
★遵循附件或电流钳的安全级别限制，避免和未使用的终端连接。
★危险电压下某些电流钳不能从暴露的导体上安装或移除。
◆使用和连接步骤：★开启仪器。
★根据所需结果并参照网络类型设置仪器相关参数。
★连接电压测试导线和电流钳到仪器上。
★将地线和(或)中性线的电压测试导线连接到电网的地线和(或)中性线。
★将中性线对应电流钳钳住电网的中性线。
★将相L1的导线连接到电网L1相及对应电流钳钳住电网L1相。
★对L2、L3重复以上L1的连接过程。
lu-193多功能电力表
LU-193
一、概述
LU-193智能电力监测仪是一种具有可编程功能、自动化测量、段码液晶显示、复费率电能累加、需量测量、数字通讯等功能为一体的智能三相综合电力参数监测仪表。
它将三相交流电量按照线性关系转化为规格化的数字量。
它集数字化、智能化、网络化于一体，使测量过程及数据分析处理实现自动化，减少人为失误，能够全面代替电量变送器、电度表、数显仪表、数据采集器等仪器，是组成电气自动化系统的理想产品，其结构紧凑、电路先进、测量功能强大，是对传统仪表的革命性设计。
LU-193智能电力监测仪可广泛应用于电力、邮电、石化、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及高度系统。
二、技术指标
精度：电压/电流0.2级、功率0.5级、有功电能0.5级、无功电能1级
显示方式：段码液晶显示
输入测量：
接线方式三相四线、三相三线、三相三线平衡、二相三线、一相二线、三相四线平衡
电压额定AC420V/AC100V 阻抗>1MΩ(每相)
电流额定AC5A/AC1A 阻抗<20mΩ
频率 45-65Hz
复费率电能：4套12时段、4种费率
需量：U、I、P、Q、S滑差
电源：AC85~265V、DC85~330V
通讯：RS485/RS232通读接口、MODBUS-RTU协议
工作环境温度：-10℃～+55℃湿度：20%～95%，无凝露
储存环境温度：-25℃～+85℃湿度：20%～95%，无凝露。
