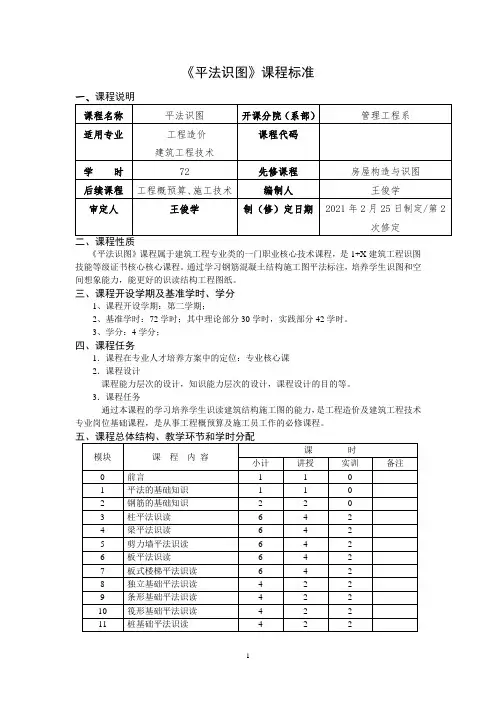

《平法识图》课程标准

《平法识图》课程标准

1 《平法识图》课程标准

一、课程说明

课程名称 平法识图 开课分院(系部) 管理工程系

适用专业 工程造价

建筑工程技术 课程代码

学 时 72 先修课程 房屋构造与识图

后续课程 工程概预算、施工技术 编制人 王俊学

审定人 王俊学 制(修)定日期 2021年2月25日制定/第2

次修定

二、课程性质

《平法识图》课程属于建筑工程专业类的一门职业核心技术课程,是1+X建筑工程识图技能等级证书核心核心课程。通过学习钢筋混凝土结构施工图平法标注,培养学生识图和空间想象能力,能更好的识读结构工程图纸。

三、课程开设学期及基准学时、学分

1、课程开设学期:第二学期;

2、基准学时:72学时;其中理论部分30学时,实践部分42学时。

3、学分:4学分;

四、课程任务

1.课程在专业人才培养方案中的定位:专业核心课

2.课程设计

课程能力层次的设计,知识能力层次的设计,课程设计的目的等。

3.课程任务

通过本课程的学习培养学生识读建筑结构施工图的能力,是工程造价及建筑工程技术专业岗位基础课程,是从事工程概预算及施工员工作的必修课程。

五、课程总体结构、教学环节和学时分配

模块 课 程 内 容 课 时

小计 讲授 实训 备注

0 前言 1 1 0

1 平法的基础知识 1 1 0

2 钢筋的基础知识 2 2 0

3 柱平法识读 6 4 2

4 梁平法识读 6 4 2

5 剪力墙平法识读 6 4 2

6 板平法识读 6 4 2

7 板式楼梯平法识读 6 4 2

8 独立基础平法识读 4 2 2

9 条形基础平法识读 4 2 2

10 筏形基础平法识读 4 2 2

11 桩基础平法识读 4 2 2 2 12 整套框架结构施工图识读 8 0 8

13 整套剪力墙结构施工图识读 8 0 8

14 结构综合识图能力测验 6 0 6

合 计 72 32 40

平法识图和钢筋计算

平法识图和钢筋计算

平法识图和钢筋计算

1 / 13

1 平法识图与钢筋计算

本章在这里主要介绍平法识图概述、钢筋计算的主要内容和需要 注意的问题,以便为后面各章具体的技术内容讲述奠定基础。

1.1平法识图概述

1.1.1 平法及其产生

1) 什么是平法

“平法”系指混凝土结构施工图平面整体表示方法,简称平法。它是

我国目前现行的具体工程结构施工图设计的主要方法。 为简化起见下

面统以“平法”进行表述。

“平法”其表达形式概括起来,就是把结构构件的尺寸和配筋等,按

照平面整体表示法制图规则,整体直接表达在各类构件的结构平面布 置图上,再与标准构造详图相配合,即构成一套新型完整的结构施工 图。

2) 平法的产生

平法的创始人是山东大学陈青来教授, 在创立平法的时候,他在山东 省建筑设计院从事结构设计工作。当时正值改革开放初期,设计任务 非常繁重,为了加快结构设计的速度,简化结构设计的过程,他吸收 了国外的经验,结合中国建筑界的具体实践,创立了平法。

3)平法的重要意义和作用 平法识图和钢筋计算

2 / 13

(1) “平法”是我国对混凝土结构施工图设计表示方法所进行的一项

重大改革,它是国家科委和建设部列为国家级科技成果重点推广项

目。它的推广及应用,具有其重要意义与作用:

(2) “平法”它改变了传统的那种将构件从结构平面布置图中索引出

来,再逐个绘制配筋详图的繁琐方法。 由于它把构件尺寸和配筋直接 表达在各类构件的结构平面布置图上, 使其结构施工图的数量大大减 少,这不但减少了绘图的工作量,而且,结构设计的后期计算,如每 根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等,也都免去而不 作了。这样,它不仅精简了混凝土结构施工图的设计 (绘图)的程序, 极大地的解放了结构设计师的繁重劳动, 加快了结构设计的步伐,在 一定程度上提高了结构设计的质量。

(3) 平法实施以后,对施工企业来讲,首先是施工人员到工地携带

剪力墙的平法表示识读

剪力墙的平法表示识读

剪力墙的平法表示识读

剪力墙的平法表示识读

剪力墙的组成,剪力墙包括剪力墙柱、剪力墙身和剪力三类构件。

剪力墙柱类型:

约束边缘构件YBZ

构造边缘构件GBZ

非边缘暗柱AZ

扶壁柱 FBZ

墙梁类型

连梁LL

连梁(对角暗撑配筋)LL(JC)

连梁(交叉斜筋配筋)LL(JX)

连梁(集中对角斜筋配筋)LL(DX)

连梁(跨高比不小于5)LLk

暗梁AL

边框梁 BKL

剪力墙结构

墙柱包括端柱\暗柱 (构造型/约束型)

墙身包括水平筋\竖向筋\拉筋

墙梁包括连梁\暗梁\边框梁

剪力墙柱的分类:约束边缘构件YBZ,构造边缘构件GBZ,非边缘暗柱AZ,扶壁柱 FBZ 约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙四种。

构造边缘构件包括构造边缘暗柱、构造边缘端柱、构造边缘翼墙、构造边缘转角墙四种。

一、二、三级抗震等级剪力墙,按设规定,在其底部加强区部位及其以上一层墙肢应按规定设置约束边缘构件;

二、三级抗震等级的剪力墙的一般部位剪力墙以及四级抗震等级剪力墙,应按设计规定设置构造边缘构件。

楼层结构标高及层高表

楼层 结构标高 层高

6 16.100 2.800(6层以上省略)

5 13.300 2.800

4 10.500 2.800

3 7.700 2.800

2 3.800 3.900

1 -0.100 3.900

B1 -3.350 3.250

B2 基础顶 3.050

B2~4层为建筑底部由于受力大,为底部加强区,B2~5层设置约束边缘构件,其他层设构造边缘构件。

墙身的平法表示,采用列表注写方式。

墙身编号:由墙身代号、序号以及墙身所配置的水平与竖向分布的筋的排数组成,其中排数注写在括号内。如:Qxx ( xx排)

当墙身所设置的水平与条向分布钢筋的排数为2时可不注。

对于分布钢筋网的排数规定:当力墙厚度不大于400时, 应配置双排:当剪力墙厚度大于400,但不大于700时,宜配置三排,当剪力墙厚度大于700时,宜配置四排,各排水平分布钢筋和竖向分布钢筋的直径与间距宜保持一致。 当剪力墙配置的分布钢筋多于两排时,剪力墙拉筋应网时勾住外排水平纵筋和竖向纵筋。还应与剪力墙内水平纵筋和竖向钢筋绑扎在一起。

平法识图认识及总结

平法识图认识及总结

平法识图之认识与总结

这个学期里我们学习了关于平法识图的知识,通过一段时间的的学习,对平法识图有了一些新的认识和看法,通过老师的讲解、课本的介绍加上自己的查阅也进一步学习到它给人们带来的便利和价值。平面表示法,是指混凝土结构施工图平面整体表示方法(简称平法),是把结构构件的尺寸和钢筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图的方法。平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。它改变了传统的那种将构件从结构平面布置图中索引出来,再逐个绘制配筋详图的繁琐方法,是混凝土结构施工图设计方法的重大改革。

一、梁平法

1、原位标注

(1)梁支座上部纵筋数量、等级和规格,写在梁上方,靠近支座。 当上部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。 如:6φ25

4/2:上一排纵筋为4φ25, 下一排纵筋为2φ25。 同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 写时将角部纵筋写在前面。

(2)梁下部纵筋数量、等级和规格,写在梁下方,且靠近跨中。

梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。当梁下部纵筋不全部伸入支座时, 将梁支座下部纵筋减少的数量写在括号内。 6φ25 2 (- 2)/4, 则表示上排纵筋为2φ25, 且不伸入支座, 下排纵筋为4φ25, 全部伸入支座。

(3)若集中标注的内容在原位标注中出现,且内容不同时,以原位标注为准。

2、集中标注包括梁编号、梁截面尺寸、梁箍筋(包括钢筋级别、直径、加密区与非加密区间距及肢数值,如φ10@100/200(4),表示直径为10mm的Ⅰ级钢筋,加密区间距为100mm,非加密区间距为200mm,均为四肢箍)、梁上部贯通筋或架立筋根数(当同排纵筋中既有贯通筋又有架立筋时,应用加号“+”将贯通筋和架立筋相连。注写时须将角部纵筋写在加号的前面,架立筋写在加号后面的括号内。如2φ22 +2φ12)。

11 结构平法

11 结构平法

84. 结构平法 2011-11-7 17:06 阅读(1058)

平法是“平面整体表示方法”的简称。

平法的产生:

国内传统设计方法效率低、质量难以控制。日本结构图纸没有节点构造详图,节点构造详图由建筑公司进行二次设计,设计效率高、质量得以保证。美国结构设计只给出配筋面积,具体配筋方式由建筑公司搞。据此中国传统设计方法也必须改革。

平法的原理:

设计流程:设计结构体系—〉结构分析(力学分析)—〉结构施工图设计。

结构设计是一种是商品,有使用价值,是一种特殊的商品,分为创造性劳动和重复性劳动(非创造性劳动)。现在由结构工程师完成创造性设计部分(创造性劳动),节点构造、节点外构造不是结构工程师的劳动成果,是抄的规范。(注:节点构造是算不出来的,是由研究人员试验出来的。)传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起,节点内构造和节点外构造的设计属于重复性劳动(非创造性劳动)。基于此产生了结构标准化、构造标准化的思路,用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。平面整体设计方法,含表示方法和标准图两部分。节点构造标准化后,施工公司的劳动量加大。

结构平法介绍

平法的应用

1991年9月份平法开始在山东应用于工程,开始推广平法。构造图适合于所有的构件,平法一张图上都有,走哪看哪,非常方便。平法推出后,有坚决支持、坚决反对、不表态三种人,后来将专利贡献给国家,成为国家标准。

平法是给从事结构设计与施工的专业人员看的,提高了科技含量,不让非专业人员看懂,设计方法的改革也促进了施工单位技术人员水平的提高。平法是结构设计领域的一次革命,提高效率两倍以上,能够使中国结构界不合理的人员配置情况得到改善。

现在,3个建筑师配1个结构师。

平法定义疑问

柱平法定义疑问:

嵌固部位是指地下室顶板处,地面以下的结构构造划归基础结构。嵌固部位以下箍筋也划归到基础结构部位。柱钢筋总截面为柱截面面积b×h,梁钢筋总截面为梁有效截面面积b×h0,h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。保护层保护的是一个面、一条线,不保护一个点。要让所有钢筋都完成混凝土360°包裹。

平法识图规则

平法识图规则

平法识图规则

建筑结构施工图平面整体设计方法(平法),简化了施工图,统一了表示方法。根据国

家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》

(XXG101)讲解如下内容。

一、平法制图的一般规定

1、按平法设计绘制的施工图,一般是由各类结构构件的平法施工图和标准构造详图两

大部分构成。但对于复杂的房屋建筑,尚需要增加模板、开洞和预埋等平面图。只有在特殊

情况下,才需要增加剖面配筋图。

2、按平法设计绘制结构施工图时,必须根据具体工程设计,按照各类构件的平法制图

规则,在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详

图。

3、在平法施工施工图上表示各构件尺寸和配筋的方式,分为平面注写方式、列表注写

方式和截面注写方式等三种。

4、在平法施工图上,应将所有构件进行编号,编号中含有类型代号和序号等。其中,

类型代号应与标准构造详图上所注类型代号一致,使两者结合构成完成的结构设计图。

5、在平法施工图上,应注明各结构层楼地面标高、结构层高及相应的结构层号等。

6、为了确保施工人员准确无误地按平法施工图进行施工,在具体工程的结构设计总说

明中必须注明所选用平法标准图的图集号,以免图集升版后在施工中用错版本。

第一节 框架柱的制图规则

柱平法施工图是在结构柱平面布置图上,采用列表注写方式或截面注写方式对柱的信息

表达。

一、柱的编号规定

在平法柱施工图中,各种柱均按照表 3-1-1 的规定编号,同时,对应的标准构造详图也

标注了编号中的相同代号。柱编号不仅可以区别不同的柱,还将作为信息纽带在柱平法施工

图与相应标准构造详图之间建立起明确的联系,使在平法平法施工图中表达的设计内容与相

应的标准构造详图合并构成完整的柱结构设计。

柱编号 表 3-1-1

柱类型 框架柱 代号

KZ 序号

XX 特征 柱根部嵌固在基础或地下结构上,并与框架梁刚性连接构 成框架 框支柱 KZZ XX 柱根部嵌固在基础或地下结构上,并与框支梁刚性连接构 成框支结构。框支结构以上转换为剪力墙结构。 芯柱 梁上柱 剪力墙上柱 XZ LZ QZ XX XX XX 设置在框架柱、框支柱、剪力墙柱核心部位的暗柱。 支承在梁上的柱 支承剪力墙顶部的柱

剪力墙平法识图规则

剪力墙平法识图规则

在建筑工程中,剪力墙是一种常见且重要的结构构件,用于承受水平荷载和提供结构的侧向稳定性。而要准确理解和施工剪力墙,掌握剪力墙平法识图规则是至关重要的。接下来,让我们一起深入了解这些规则。

剪力墙平法施工图是通过平面注写方式、列表注写方式和截面注写方式来表达的。

平面注写方式包括集中标注和原位标注。集中标注表达的是剪力墙的通用数值,包括墙编号、墙厚、墙身纵筋、墙肢的约束边缘构件或构造边缘构件等信息。比如说,墙编号 Q1 (200),这里的“Q1”表示编号为 1 的剪力墙,“200”则表示墙厚为 200 毫米。

墙身纵筋的标注也有其特定规则。以 HRB400 级钢筋为例,如果标注为“10@200”,那就意味着使用直径为 10 毫米的 HRB400 级钢筋,其间距为 200 毫米。

约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙等。在集中标注中,会明确其编号、尺寸和纵筋、箍筋等配筋信息。

原位标注则是在剪力墙平面布置图上标注的具体数值,主要是对集中标注内容的补充或修正。比如,某一部位的墙厚发生变化、纵筋根数或直径不同等。 列表注写方式类似于集中标注,但它是通过表格的形式来清晰地列出剪力墙的各项参数和配筋信息。

截面注写方式是在剪力墙的剖面图上直接标注其尺寸、纵筋、箍筋等详细信息。

在识图过程中,需要特别注意以下几点:

首先是墙厚的变化。由于建筑结构的需要,剪力墙的厚度可能在不同部位有所不同。这需要我们仔细对照图纸,确保施工时的尺寸准确无误。

其次是纵筋的连接和锚固。纵筋的连接方式和锚固长度都有严格的规范要求,要根据具体的钢筋级别、混凝土强度等因素来确定。

再者是箍筋的布置。箍筋的间距、直径和形状等都要按照图纸的标注进行施工,以保证剪力墙的承载能力和抗震性能。

另外,对于约束边缘构件和构造边缘构件的识图要格外仔细。它们的配筋和尺寸通常与墙身有所不同,是保证剪力墙结构性能的关键部位。

平法识图

一、箍筋表示方法:

⑴ φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。

一、 梁上主筋和梁下主筋同时表示方法 :

⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、 梁上部钢筋表示方法:(标在梁上支座处)

⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。

⑵ 2Φ22+(4Φ12) 表示2Φ22 为通长,4φ12架立筋,用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。

三、 梁腰中钢筋表示方法:

⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。

四、 梁下部钢筋表示方法:(标在梁的下部)

⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。

建筑工程101号图集-高清图集(下载)

工程结构

剪力墙结构

剪力墙平法施工制图规则03G101-1 P12

这里我们只讲如何识图。

剪力墙平法施工平法施工图的表示方法:剪力墙平法施工图系在剪力墙平法布置图上采用列表注写方式或截面注写方式表达。

1、列表注写方式

为表达清楚简便剪力墙可视为剪力墙柱、剪力墙身和剪力墙梁三部分构件构成。

列表注写方式,系分别在剪力墙柱表、剪力墙身表和剪力墙梁表,中对应于剪力墙平面布置图上的编号,用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式,来表达剪力墙平法施工图。(03G P19 20 3.2.6a 3.2.6b)

①墙柱编号:见03G P12 3.2.2a

②墙身编号:由墙身代号、序号及墙身所配置的水平与竖向分布钢筋的排数组成,其中,排数注写在括号内。表达形式为:QXX (X排)

③墙梁编号,由墙梁类型代号和序号组成,表达形式应符合表 3.2.2b 规定 (P13)

2、截面注写方式

①原位注写方式,系在分标准层绘制的剪力墙平面布置图上,以直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值的方式来表达剪力墙平法施工图(P21 3.3.3)

②选用适当比例原位放大绘制剪力墙平面布置图,其中对墙柱绘制配筋截面图;对所有墙柱、墙身、墙梁分别按第3.2.2条一二三款规定进行编号(前面我们所讲的①②③)并分别在相应同编号墙柱、墙身、墙梁中选择一根墙柱、一道墙身、一根墙梁进行注写。

3、剪力墙洞口表示方法

无论采用列表注写方式还是截面注写方式,剪力墙上洞口均可在剪力墙平面布置图上原位表达。(如图3.2.6a和图3.3.3)

洞口的具体表示方法

①在剪力墙平面布置图上绘制洞口示意,并标注洞口中心位置的平面定位尺寸。

②在洞口中心位置标注:洞口编号、洞口几何尺寸、洞口中心相对标高、洞口每边补强钢筋四项内容

关于洞口补强构造在后面在详细讲述。

一、 剪力墙水平分布钢筋构造:

受拉钢筋抗震锚固长度laE 及搭接长度llE 见03G图集P34

平法识图与钢筋算量课程标准

《平法识图与钢筋算量》课程标准

1.课程概述

《平法识图与钢筋算量》是工程造价专业的一门核心技能课程。工程造价专业主要的就业岗位造价员,对结构施工图的识读有着非常重要的要求。建筑工程土建项目从工程准备到竣工验收的全过程均需要平法施工图的识读,平法结构施工图的识读贯穿于建筑工程土建施工的全过程,掌握混凝土结构平法施工图识读是工程造价专业从事职业工作必备的基本素质和能力。

平法识图与钢筋算量具有实践性强、专业性强、责任重大等特点,对学生的前修课程《建筑力学与结构》、《建筑识图与构造》、《建筑材料》等基础课程要求较高,对后续课程《建筑施工技术》、《建筑工程计量与计价》影响较大,因此对培养学生的专业能力、学习能力、动手能力、分析能力、合作能力、沟通能力等素质都有良好的促进作用。

2.课程任务及课程目标

2.1课程任务

模块一 工作任务 职业能力学习要求 学习项目

基础结构识图与构造 《16G101-3》独立基础、条形基础、筏形基础标准图集识图 会熟练应用《16G101-3》标准图集,并掌握其平法制图规则与构造要求。 项目一:基础结构施工图

钢筋混凝土柱平法识图与钢筋算量 柱平法施工图的图制图规则

《16G101-1》识图 掌握柱平法施工图的表达方式

熟悉列表注写和截面注写方式示例

项目二:钢筋混凝土柱平法施工图 柱平法识图与钢筋算量 掌握纵向受拉钢筋的锚固长度搭和接长度;掌握柱纵向钢筋连接构造和柱顶锚固构造。掌握柱子钢筋长度计算,并能进行柱平法施工图的图纸会审。

钢筋混凝土剪力墙平法识图与构造 剪力墙平法施工图制图的基本规则《16G101-1》识图 掌握剪力墙的基本知识,掌握剪力墙平法施工图的表示方法;熟悉列表注写和截面注写示例 项目三:钢筋混凝土剪力墙施工图

平法剪力墙钢筋构造 掌握剪力墙墙身水平钢筋和竖向钢筋的构造;掌握剪力墙连梁配筋构造;掌握剪力墙墙柱的连接构造和柱顶构造

钢筋混凝土梁平法识图与钢筋计算 梁平法施工图制图的基本规则
