静止无功发生器(SVG)无功补偿
SVG与SVC的区别
SVG与SVC一．SVG称为静止无功发生器，又称高压动态无功补偿发生装置，或者静止同步补偿器。
是指由自换相的电力半导体桥式变流器来进行动态无功补偿的装置。
静止无功发生器是将采用可关断电力电子器件（如IGBT）组成的自换相桥式电路通过电抗器或者直接并联到电网上，调试桥式电路交流侧输出电压的相位和幅值，或者直接控制其交流侧电流，使该电路吸收或者发出满足要求的无功功率，实现动态无功补偿的目的。
SVG组成：一个基本的静止无功发生器系统应该包括变流电路、信号检测电路、驱动电路、储能电容、连接电抗及数字信号处理器等组成部分。
交流侧所接的电感L和电容C的作用分别为阻止高次谐波进入电网和吸收相时产生的过电压。
无论是电压型，还是电流型的SVG其动态补偿的机理是相同的。
但考虑到实际应用的效能，大多采用电压型的电路结构。
静止无功发生器系统是应无功补偿快速、准确和减少谐波的要求而出现的，是采用变流器结构和新型电力电子器件、智能控制芯片实现的高性能无功补偿系统。
目前研究的热点主要围绕改善电路结构、改进信号测量技术、寻找更佳的控制方式及滤波等方面。
在进行具体的设计之前，有必要对静止无功发生器的基本原理加以介绍。
其中，由于无功电流检测的准确性、快速性关系到系统性能的好坏。
SVG分类：根据直流侧采用的储能元件是电容还是电感，可以将SVG分为电压型和电流型两种。
直流侧为电容元件的称为电压型SVG，如果将直流侧的电容器用电抗器代替，交流侧的串联电感用并联电容代替，则成为电流型的SVG。
SVG的控制分类：在SVG中，外闭环调节器输出的控制信号被视为补偿器应产生的无功电流(或无功功率)的参考值。
正是在如何由无功电流(或无功功率)参考值调节SVG真正产所需的无功电流(或无功功率)这个环节上，形成了SVG多种多样的具体控制方式。
由无功电流(或无功功率)参考值调节SVG产生所需无功电流(或无功功率)的具体控制方法，可以分为间接控制和直接控制两大类。
无功补偿的多种方式及各自的优缺点有哪些
无功补偿的多种方式及各自的优缺点有哪些无功补偿是指通过投入无功功率来改善电力系统的功率因数和电压质量。
无功补偿的多种方式根据实现的方法和装置的种类，可以分为静态无功补偿和动态无功补偿。
下面将对这两种方式及其各自的优缺点进行详细说明。
静态无功补偿常见的方式有电容补偿、电抗补偿和混合补偿等。
电容补偿主要通过并联接入电容器的方式进行，它能够提高电力系统的功率因数，提高电源的容量利用效率，减小线路功率损耗，并改善电压的稳定性。
电容补偿的优点有：1.无需响应时间，能实现快速无功补偿；2.功率因数改善明显，系统稳定性较好；3.维护成本低，装置体积小；4.可靠性高，寿命长。
但电容补偿也存在一些缺点：1.稳态补偿效果受负荷变化的影响较大；2.补偿效果受谐波干扰的限制；3.对电源电压波动敏感，需配合电压调整设备。
电抗补偿主要通过串联电抗器的方式实现，它能够提高电力系统的电压质量，改善电网稳定性，减小潮流损耗，提高电能质量。
电抗补偿的优点有：1.对电源电压波动不敏感，较适合对电力系统进行长距离补偿；2.补偿稳态性能好，可适用于任意负荷；3.能抵抗系统谐波干扰。
电抗补偿的缺点是：1.响应速度较慢，不能实现快速的动态无功补偿；2.在低频部分容易产生谐振问题；3.需要较大的设备体积和投资成本。
混合补偿通常综合了电容补偿和电抗补偿的优点，通过同时串联接入电容器和并联接入电抗器的方式进行补偿。
混合补偿的优点有：1.能够综合利用电容补偿和电抗补偿的优点，使补偿效果更好；2.适用于各种负荷类型和负荷变化的场合；3.能够抑制谐波，提高电压质量；4.稳态和动态补偿效果均较好。
混合补偿的缺点是：1.需要更大的设备容量，增加了投资成本；2.响应时间相对较长。
动态无功补偿是指通过高速的开关装置来实现无功功率的补偿。
常见的动态无功补偿装置包括静态无功发生器(SVG)、静止补偿装置(SSC)和可变补偿器(VSC)等。
动态无功补偿的优点有：1.响应速度极快，可以实现毫秒级的无功补偿；2.能够实现连续调整补偿功率，适应负荷变化；3.能够抑制谐波，提高电压质量；4.对电源电压波动不敏感。
SVG原理简介
静止无功发生器——（SVG）原理简介静止无功发生器 (SVG) 是指采用全控型电力电子器件组成的桥式变流器来进行动态无功补偿的装置。
SVG 的思想早在 20 世纪 70 年代就有人提出 ,1980 年日本研制出了 20MVA 的采用强迫换相晶闸管桥式电路的SVG，1991 年和 1994 年日本和美国分别研制成功了80MVA 和 10OMVA 的采用 GTO 晶闸管的SVG 。
目前国际上有关 SVG 的研究和将其应用于电网或工业实际的兴趣正是方兴未艾 , 国内有关的研究也已见诸报道。
与传统的以 TCR 为代表的 SVC 相比 ,SVG 的调节速度更快 , 运行范围宽 , 而且在采取多重化或 PWM 技术等措施后可大大减少补偿电流中谐波的含量。
更重要的是 ,SVG 使用的电抗器和电容元件远比 SVC 中使用的电抗器和电容要小 , 这将大大缩小装置的体积和成本。
由于 SVG 具有如此优越的性能 , 是今后动态无功补偿装置的重要发展方向。
一、SVG 的基本原理及特点SVG 的基本原理是将桥式变流电路通过电抗器并联 ( 或直接并联 ) 在电网上 , 适当调节桥式变流电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流 , 使该电路吸收或者发出满足要求的无功电流 , 从而实现动态无功补偿的目的。
在单相电路中 , 与基波无功功率有关的能量是在电源和负载之间来回往返的。
但是在平衡的三相电路中 , 不论负载的功率因数如何 , 三相瞬时功率之和是一定的 , 在任何时刻都等于三相总的有功功率。
因此总体上看，在三相电路的电源和负载之间没有无功能量的来回往返 ,无功能量是在三相之间来回往返的。
所以 , 如果能用某种方法将三相各部分总体上统一起来处理 , 则因为总体来看三相电路电源和负载间没有无功能量的传递 , 在总的负载侧就无需设置无功储能元件。
三相桥式变流电路实际上就具有这种将三相各部分总体上统一起来处理的特点。
无功补偿装置SVG概述与运行规定
启动回路
• 启动回路由启动开关、充电电阻、隔离刀闸和接地刀闸等几个部分 组成。
• GSC-35 系列链式高压静止无功发生器的启动方式设计为自励启动。 在主开关合闸后，系统电压通过充电电阻对功率单元的直流电容进 行充电。启动柜是限制 GSC-35 初始电流，充电完成后，合上充电 柜接触器，将充电电阻旁路。
功率单元温度 大于80℃
报警
检查功率柜风扇是否运转。检查过滤网，清洗 或更换滤网。若进行以上操作仍无效，更换功 率单元
单元母线电压 低于保护定值
报警
检查系统电源是否正常。装置参数设置是否合 适。检查自检，若自检报错，更换功率单元
单元直流 过压
IGBT故障
上行光纤 故障 单元接收 数据异常 单元上送 数据异常
处理方法
检查充电接触器是否吸合，控制柜电源是否正常，连接 电缆及螺钉是否松动
SVG运行中停机
SVG是否有保护动作或故障，检查网侧是否停电，控制 柜电源是否正常，变压器是否正常，控制柜中各电路板
输出信号是否正常。
功率单元无法工作
检查功率单元控制电源是否正常，控制柜中发出的驱动 信号是否正常
功率单元板上的指 示灯全熄灭
目测或仪器，符合技术规范
目测
无放置
目测 目测
目测 绝缘摇表 目测、无异常 目测、无异常 目测、无异常 目测、无异常
目测、无异常 目测、无异常 目测、无异常 目测、无异常 目测、无异常
目测与仪器，无异常
SV
G 设 备 定 期 保 养
SVG设备常见异常及处理方法
序号 1 2 3 4
异常现象 SVG无法工作
操作注意事项
1)在停电检修，分高压前切记将SVG停止运行。 2)SVG送电要严格遵循“先送控制电源，后送主供电源” 的顺序，停电要严格遵循“先断主供电源，后断控制电 源”的顺序。 3)切记！不管是停电检修或者故障跳闸，都要确认高压 开关柜分断10分钟以上，才允许开SVG本体的柜门查看。
svg和svc以及apf区别
svg和svc以及apf区别SVG/SVC/APF的大致区别1.SVC也叫静止无功补偿器常见的SVC有四种形式：SR(自饱和型电抗器)、TCR(晶闸管控制电抗器)、TSC(晶闸管投切电容器)、TCT(晶闸管控制高漏抗变压器)。
目前市场上TCR市场占有率相对较高。
下面是TCR型SVC于SVG的部分对比。
SVC(TCR)的特点：1．可以进行连续感性或容性无功调节；2．能进行分相调节；3．吸收滤波能力较SVG差；4．噪声偏大；损耗相对也偏大；6．动态响应时间稍慢；7．自身有谐波分量产生；8．不可直接与超高压相连，需加装变压器；9.占地面积大，能补偿0～+1之间无功；10.受系统电压影响2.SVG也叫静止无功发生器利用大功率电力电子器件（IGBT）构成一个自换相变流器，通过电压源逆变技术提供超前和滞后的无功，实现无功补偿。
特点是：1．可以实时连续大范围无功调节；2．输出的电流于系统电压无关（不受电压波动影响）；3．吸收滤波能力较强；4．噪声小；损耗小；6．响应时间小于5ms，7．产生谐波分量非常小；8．可直接与超高压相连；9．性价比高；10.占地面积仅SVG的1/2或1/3，能补偿-1～0～+1之间无功。
SVG的特性中可以看出负荷补偿方面，较传统的SVC有更大的优越性，特别是在机车、电弧炉等冲击负荷补偿方面3．APF叫有源电力滤波器利用大功率电力电子器件（IGBT），通过电压源逆变技术产生各次谐波电流，来抵消谐波。
同时能够补无功调节三相不平衡。
4.价格及行业目前的SVG的价格明显高于SVC，同容量的价格基本是倍数APF电压等级为400V/800V。
SVG电压等级为6KV/10KV/35KV无需变压器耦合。
5.APF和SVG区别APF补谐波电流,SVG补无功电流,两者主电路图设计一样，皆为主动补偿，只不过主要目标不太一样。
apf主要用于低压系统例如400/690/1140V，且主要用来滤除电路谐波顺带补无功，而SVG则主要用于中高压系统例如6/10/35KV，且主要用来补无功，具有谐波抑制和补偿作用。

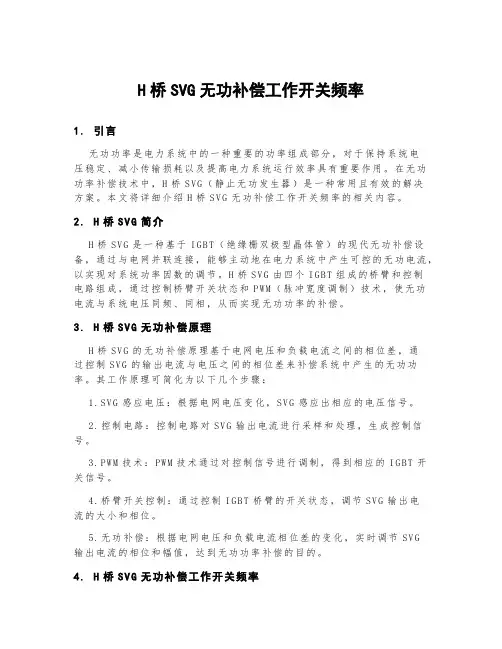

h桥svg无功补偿工作开关频率
H桥SVG无功补偿工作开关频率1.引言无功功率是电力系统中的一种重要的功率组成部分，对于保持系统电压稳定、减小传输损耗以及提高电力系统运行效率具有重要作用。
在无功功率补偿技术中，H桥S VG（静止无功发生器）是一种常用且有效的解决方案。
本文将详细介绍H桥S V G无功补偿工作开关频率的相关内容。
2. H桥SV G简介H桥SV G是一种基于I GB T（绝缘栅双极型晶体管）的现代无功补偿设备，通过与电网并联连接，能够主动地在电力系统中产生可控的无功电流，以实现对系统功率因数的调节。
H桥S VG由四个I GB T组成的桥臂和控制电路组成，通过控制桥臂开关状态和P WM（脉冲宽度调制）技术，使无功电流与系统电压同频、同相，从而实现无功功率的补偿。
3. H桥SV G无功补偿原理H桥SV G的无功补偿原理基于电网电压和负载电流之间的相位差，通过控制S VG的输出电流与电压之间的相位差来补偿系统中产生的无功功率。
其工作原理可简化为以下几个步骤：1.SV G感应电压：根据电网电压变化，SV G感应出相应的电压信号。
2.控制电路：控制电路对S VG输出电流进行采样和处理，生成控制信号。
3.PW M技术：PW M技术通过对控制信号进行调制，得到相应的I GB T开关信号。
4.桥臂开关控制：通过控制IG BT桥臂的开关状态，调节SV G输出电流的大小和相位。
5.无功补偿：根据电网电压和负载电流相位差的变化，实时调节SV G输出电流的相位和幅值，达到无功功率补偿的目的。
4. H桥SV G无功补偿工作开关频率H桥SV G的无功补偿工作开关频率对于无功功率补偿的效果和稳定性具有重要影响。
开关频率的选择应结合电网特性、负载变化以及特定的补偿需求来确定。
常见的H桥S V G开关频率有以下几种：1.低频开关：低频开关一般在50H z以下，适用于电力系统中工频范围内的无功补偿。
开关频率较低，具有较高的响应时间，适用于对动态响应要求不高的场合。
试简述静止无功发生器(SVG)的基本原理。与基于晶闸管技术的SVC相比,SVG有哪些更优越的性能
试简述静止无功发生器(SVG)的基本原理。
与基于晶闸管技术的SVC相比，SVG有哪些更优越的性能?静止无功发生器（Static Var Generator，SVG）是一种用于有功功率和无功功率控制的装置。
其基本原理是通过使用功率电子器件（通常为IGBT）将无功功率通过电容器和电感器装置进行控制和补偿，以实现对电网的无功功率的准确控制。
SVG的基本工作原理如下：1.检测电网的电压和电流，通过控制电子器件（IGBT）的导通和阻断，将电容器和电感器转换为容性负载或感性负载。
2.当电网需求无功功率时，SVG将电容器充电或电感器供电，产生无功功率并注入电网，以帮助电网消耗或吸收无功功率。
3.当电网有多余的无功功率时，SVG将其吸收并存储在电容器中，以减少电网的无功功率，从而维持电网的功率因数在标准范围内。
与基于晶闸管技术的静止无功补偿器（Static Var Compensator，SVC）相比，SVG具有以下更优越的性能：1.更快的响应速度：SVG使用功率电子器件（如IGBT），其开关速度非常快，可以实时响应电网瞬态变化，从而更快地进行无功功率控制和补偿。
2.更高的精确性：SVG使用数字控制技术，使其能够实现对电网功率因数的精确控制。
相比之下，基于晶闸管技术的SVC的控制精度较低。
3.更小的占地面积：SVG采用变流器和电容器构成，空间占用较小。
而基于晶闸管技术的SVC通常由较大的电抗器和电容器构成，需要更大的空间。
4.更高的效率：SVG采用功率电子器件（如IGBT）作为开关装置，具有较低的功耗和较高的转换效率。
相比之下，基于晶闸管技术的SVC由于存在一定的能量损耗，效率较低。
综上所述，静止无功发生器（SVG）相对于基于晶闸管技术的静止无功补偿器（SVC），具有更快的响应速度、更高的精确性、更小的占地面积和更高的效率。
这使得SVG在电力系统中更受青睐，并得到广泛的应用。
基于SVG技术的动态无功补偿整流方案
基于SVG技术的动态无功补偿整流方案基于SVG技术的动态无功补偿整流方案无功补偿是电力系统中重要的问题之一，对于提高电网的稳定性和可靠性至关重要。
动态无功补偿整流方案是一种基于SVG技术的解决方案，能够有效地改善电力系统的功率因数，提高电能的效率和质量。
SVG技术，即静止无功发生器技术，是一种通过电子器件实现电力系统无功补偿的技术。
它具有响应速度快、控制精度高、运行稳定等优点，成为了无功补偿领域的热门技术。
动态无功补偿整流方案利用SVG技术的优势，通过智能控制器对无功补偿器进行精确控制，实现对电网的无功补偿。
它主要由SVG装置、控制系统和监测系统三部分组成。
首先，SVG装置是该方案的核心部分，它通过电子器件实时感知电网的无功功率需求，并根据需求产生相应的无功电流来进行补偿。
与传统的无功补偿设备相比，SVG装置具有更高的响应速度和更精确的控制能力，能够更好地适应电力系统的变化。
其次，控制系统是该方案的重要组成部分，它负责对SVG装置进行精确控制和调节。
控制系统根据电网的运行状态和无功功率需求，通过智能算法计算出最佳的无功补偿方式，并将控制信号传输给SVG装置。
控制系统能够实时监测电网的无功功率，有效地控制SVG装置的工作状态，提高无功补偿的精度和效果。
最后，监测系统是该方案的监控和管理部分，它能够实时监测电网的无功功率、SVG装置的运行状态和参数等，并将监测数据传输给控制系统进行分析和处理。
监测系统能够提供电网的运行状态和无功补偿效果的实时反馈，帮助运维人员及时调整和优化无功补偿方案。
总之，基于SVG技术的动态无功补偿整流方案是一种高效、精确的无功补偿解决方案。
它通过智能控制器对SVG装置进行精确控制，能够实时感知电网的无功功率需求，并通过产生相应的无功电流进行补偿。
该方案能够提高电力系统的功率因数，提高电能的效率和质量，对于电网的稳定运行具有重要意义。
未来，随着科技的进步和应用的广泛推广，动态无功补偿整流方案有望在电力系统中发挥更大的作用。
静止无功发生器
静止无功发生器(SVG)又称静止同步补偿器(STATCOM).
主要器件：断路器、变压器、逆变器、电容器。
核心器件：IGBT 功能：维持系统电压恒定、谐波治理、抑制电压闪变。
优点：可对频率和大小都变化的谐波以及变化的无功功率进行补偿，对补偿对象的变化有极快的响应，补偿无功功率时不需要储能元件，补偿谐波时所需储能元件的容量不大，且补偿无功功率的大小可以做到连续调节；不会引起谐振短路；可以吸纳无功；精准电压控制（该装置除了可以按照功率因数或者无功功率控制之外，还可以按照电压幅值来控制，确保用户获得的电压的平稳性，降低电压纹波）；受电网阻抗的影响不大，不容易和电网阻抗发生谐振；且可以跟踪电网频率的变化，故补偿性能不受电网频率变化的影响。
缺点：目前仅在大容量区域变电所使用，造价高昂。
适用场合：适用于大容量无功补偿的枢纽变电站。
SVC-MCR 主要器件：FC+MCR FC+MCR投切方式：FC固定投切，通过控制晶闸管的导通角来控制流过铁芯的磁通，磁通的强弱直接决定了铁芯的饱和程度，从而最终实现对电感值大小的控制。
SVG介绍
无功功率:电源能量与感性负载线圈中磁场能量或容性负载电容中的电场能量之间进行着可逆的能量交换而占有的电网容量叫无功，Q 表示这种能量交换的幅度。
无功功率的表达式：Q=UIsin φ 式中无功的单位为Var （乏），线电压的单位为V （伏），视在电流I 单位为A （安）。
功率因数：在正弦电路中，功率因数是由电压和电流之间的相角差决定的，这种情况下，功率因数常用COS φ表示。
视在功率S=UI,有功功率P=UIcos φ零，我们可以以最简单的情况进行验证,我们让电阻R 无限趋近与0，则我们还可以验证，在任何三项电路中，无功功率的瞬时值总为0.1、感性无功：电流矢量滞后电压矢量90度。
如：电动机、变压器线圈、晶闸管变流设备等。
2、容性无功：电流矢量超前电压矢量90度。
如：电容器、电缆输配电线路、电力电子超前控制设备等。
3、基波无功：与电源频率相等的无功。
4、谐波无功：与电源频率不相等的无功。
无功功率的影响1.增加设备的容量。
无功功率的增加，会导致电流增大和视在功率的增加，从而使2.发电机、变压器及其它电气设备的容量和导线容量增加。
3.设备及线路损耗增加。
4.使线路及变压器的电压降增大，如果是冲击性无功功率负载，还会使电压产生剧烈波动，使供电质量严重降低。
其中Zs引起的压降为∆Ů=È-Ů=ZsÌ负载电流Ì=U(G－ｊＢ)＝所以∆Ů＝∆U R+j∆Ux由于实际È和Ů之间的夹角很小，我们认为j∆Ux≈0，即：∆Ů=∆U R=在一般的电网中Rs比Xs小得多，因此影响电网电压的主要是无功功率。
电力系统的无功平衡电压是衡量电能质量的重要指标。
电力系统的运行电压水平取决于无功功率的平衡。
系统中各种无功电源的无功出力应能满足系统负荷和网络损耗在额定电压下对无功功率∆UU的需求，否则电压就会偏离额定值。
电力系统无功功率平衡的基本要求：系统中的无功电源可以发出的无功功率应该大于或至少等于负荷所需的无功功率和网络中的无功损耗。
