造价员识图(二)
基 础 平 面 图
2、基础详图 （1）基础的类型：砖砌条形基础 （2）基础垫层：材料、底宽、厚度 （3）大放脚砌法：等高式、不等高式 （4）基础工程量从室内地面到基础底面 （5）基础圈梁（地梁）的位置和尺寸
基 础 剖 面 图
条形基础剖面（等高式）
（三）钢筋混凝土楼板（镜像投影图） 1、现浇钢筋混凝土楼板 （1）板的平面尺寸及厚度：板的工程量按 图示面积乘以板厚以立方米计算；平 板的面积按主墙间的净面积计算； （2）板的钢筋种类、形状、成型尺寸： （ 主筋、分布筋、支座负筋） 钢筋数量=（轴线距离—墙厚）÷间距+1 钢筋长度=轴线距离—保护层×2+钩长×2
梁 的 配 筋 图
第五节 框架结构施工图
框架结构的概念：
框架结构的特点是以柱子、梁和楼板为 主要承重构件，内外墙只起隔离、围护作 用，基础多做成独立的柱基。 钢筋混凝土框架又分现浇和预制两种。 而超高层建筑常采用钢框架。
（一）平面图
见368页
概况：本建筑为单层现浇钢筋混凝土结构， 跨度为6.3m，柱距为3.6m，总高为4.4m。 基础为独立基础，基底标高为 —2.4m。框架填充墙为陶粒空心砌块。 1、平面形状为长方形，一间办公室，一间库 房，跨度为6.3m，柱距为3.6m。 2、外墙厚240mm，内墙为140mm。 3、窗号是C 1，宽为1800，高为1200，门 有两个，M 1为1800×2100，M 2为 2100×2400。
土建造价员培训班
建 筑 识 图
（二）
2011年2月20日
二、建 筑 专 业 图 （一）平面图
1、建筑平面图的形成和作用 （1）形成：假想用一个水平剖切面沿建筑物
窗口中间将建筑物切开，移去上半部， 向下做水平投影，得到的投影图称为平 面图。 （2）作用：用于编制工程预算，施工放线， 墙体施工，门窗安装及室内装饰。

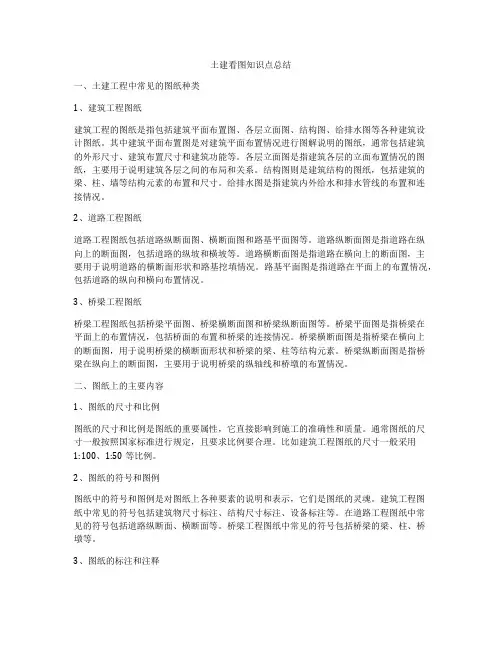

土建看图知识点总结
土建看图知识点总结一、土建工程中常见的图纸种类1、建筑工程图纸建筑工程的图纸是指包括建筑平面布置图、各层立面图、结构图、给排水图等各种建筑设计图纸。
其中建筑平面布置图是对建筑平面布置情况进行图解说明的图纸，通常包括建筑的外形尺寸、建筑布置尺寸和建筑功能等。
各层立面图是指建筑各层的立面布置情况的图纸，主要用于说明建筑各层之间的布局和关系。
结构图则是建筑结构的图纸，包括建筑的梁、柱、墙等结构元素的布置和尺寸。
给排水图是指建筑内外给水和排水管线的布置和连接情况。
2、道路工程图纸道路工程图纸包括道路纵断面图、横断面图和路基平面图等。
道路纵断面图是指道路在纵向上的断面图，包括道路的纵坡和横坡等。
道路横断面图是指道路在横向上的断面图，主要用于说明道路的横断面形状和路基挖填情况。
路基平面图是指道路在平面上的布置情况，包括道路的纵向和横向布置情况。
3、桥梁工程图纸桥梁工程图纸包括桥梁平面图、桥梁横断面图和桥梁纵断面图等。
桥梁平面图是指桥梁在平面上的布置情况，包括桥面的布置和桥梁的连接情况。
桥梁横断面图是指桥梁在横向上的断面图，用于说明桥梁的横断面形状和桥梁的梁、柱等结构元素。
桥梁纵断面图是指桥梁在纵向上的断面图，主要用于说明桥梁的纵轴线和桥墩的布置情况。
二、图纸上的主要内容1、图纸的尺寸和比例图纸的尺寸和比例是图纸的重要属性，它直接影响到施工的准确性和质量。
通常图纸的尺寸一般按照国家标准进行规定，且要求比例要合理。
比如建筑工程图纸的尺寸一般采用1:100、1:50等比例。
2、图纸的符号和图例图纸中的符号和图例是对图纸上各种要素的说明和表示，它们是图纸的灵魂。
建筑工程图纸中常见的符号包括建筑物尺寸标注、结构尺寸标注、设备标注等。
在道路工程图纸中常见的符号包括道路纵断面、横断面等。
桥梁工程图纸中常见的符号包括桥梁的梁、柱、桥墩等。
3、图纸的标注和注释图纸的标注和注释是对图纸上各种要素的说明和划线，它是施工的重要依据。

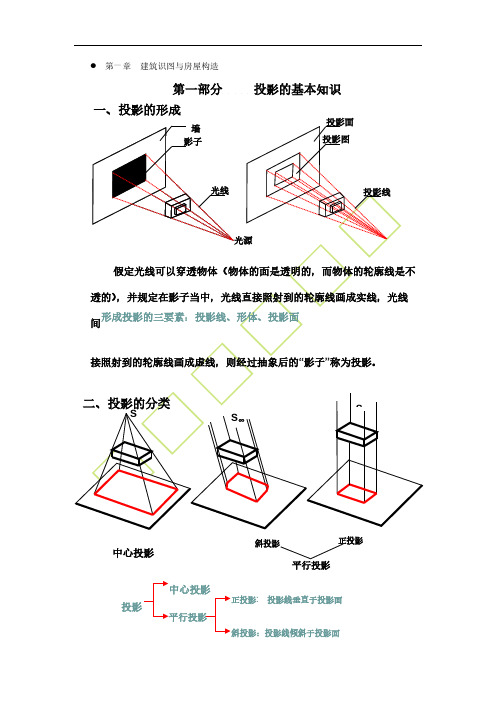

土建预算修建识图的基础知识
2、轴测图
作为工程上的辅助性图.
3、透视图
特点：图形逼真，具有良好的立 体感。常作为设计方案和展览用 的直观图。
4、标高投影图
10
20
30
特点：是在一个水平投影面上标有高 度数字的正投影图。常用来绘制地形 图和道路、水利工程等方面的平面布 置图样。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2，下卷而高总且中体可资配保料置障试时2卷，32调需3各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气，敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

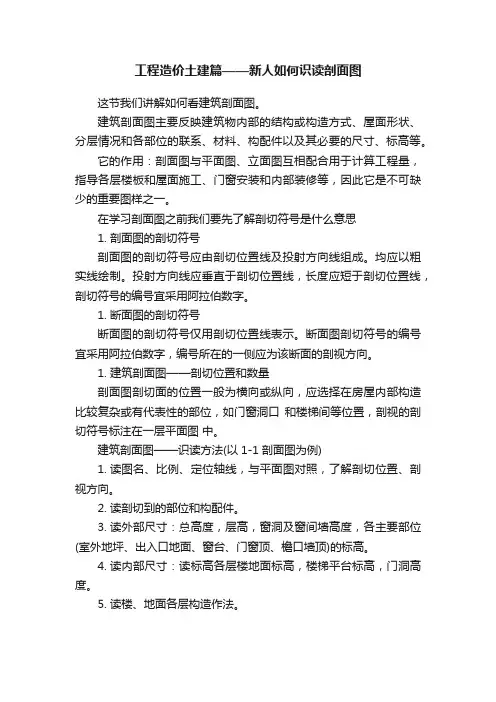

工程造价土建篇——新人如何识读剖面图
工程造价土建篇——新人如何识读剖面图
这节我们讲解如何看建筑剖面图。
建筑剖面图主要反映建筑物内部的结构或构造方式、屋面形状、分层情况和各部位的联系、材料、构配件以及其必要的尺寸、标高等。
它的作用：剖面图与平面图、立面图互相配合用于计算工程量，指导各层楼板和屋面施工、门窗安装和内部装修等，因此它是不可缺少的重要图样之一。
在学习剖面图之前我们要先了解剖切符号是什么意思
1.剖面图的剖切符号
剖面图的剖切符号应由剖切位置线及投射方向线组成。
均应以粗实线绘制。
投射方向线应垂直于剖切位置线，长度应短于剖切位置线，剖切符号的编号宜采用阿拉伯数字。
1.断面图的剖切符号
断面图的剖切符号仅用剖切位置线表示。
断面图剖切符号的编号宜采用阿拉伯数字，编号所在的一侧应为该断面的剖视方向。
1.建筑剖面图——剖切位置和数量
剖面图剖切面的位置一般为横向或纵向，应选择在房屋内部构造比较复杂或有代表性的部位，如门窗洞口和楼梯间等位置，剖视的剖切符号标注在一层平面图中。
建筑剖面图——识读方法(以1-1剖面图为例)
1.读图名、比例、定位轴线，与平面图对照，了解剖切位置、剖视方向。
2.读剖切到的部位和构配件。
3.读外部尺寸：总高度，层高，窗洞及窗间墙高度，各主要部位(室外地坪、出入口地面、窗台、门窗顶、檐口墙顶)的标高。
4.读内部尺寸：读标高各层楼地面标高，楼梯平台标高，门洞高度。
5.读楼、地面各层构造作法。
