检具设计的基本要求

检具（jǐan jù）是指用于量具检测、校准以及产品质量控制的一种特殊工具。在制造业中，检具的设计对于产品的性能和质量具有重要影响。本文将介绍检具设计的基本要求以及设计过程需要注意的几个关键点。

1. 精度和准确性要求

在设计检具时，精度和准确性是最基本的要求之一。精度是指检具测量结果的稳定性和重复性，而准确性是指检具所测量的值与被测物理量的真值之间的接近程度。为了满足这些要求，设计者需要考虑以下几个因素：

• 选择合适的测量原理和方法：根据被测量的物理量特性选择适当的测量原理和方法，以提高测量的精度和准确性。 • 确定合适的标准：使用精确可靠的标准来比较和校准检具，从而确保检具的精度和准确性。

• 控制误差来源：识别和控制检具设计中可能引入的误差来源，如热膨胀、材料变形等，以减小误差对测量结果的影响。

2. 可靠性和耐用性要求

检具是用于频繁进行测量和校准的工具，因此其可靠性和耐用性也是设计时需要考虑的重要因素。设计者需要遵循以下原则来实现可靠性和耐用性要求：

• 选择合适的材料：检具应选择耐磨、抗腐蚀、抗变形等特性良好的材料，以提高其使用寿命。

• 合理的结构设计：检具的结构应合理设计，强度和刚度要充分考虑，以避免因负载导致的变形或破坏。

• 适当的表面处理：通过表面处理如镀铬、氮化等来提高检具的耐腐蚀性、硬度和抗磨损性。 3. 实用性和易用性要求

设计的检具应具备实用性和易用性，以提高生产效率和操作便捷性。以下是在设计过程中需要考虑的实用性和易用性要求：

• 符合操作习惯：检具的设计应符合操作人员的操作习惯，使用人性化的控制元件和界面，减轻操作负担。

• 简单易懂：设计的检具应简单易懂，操作流程清晰明了，不需要过多的培训即可上手操作。

• 轻便灵活：检具应设计轻巧便捷，方便携带和使用，以适应不同工作场景的需求。

4. 可维护性和可调试性要求

在检具的使用过程中，需要进行定期的维护和校准。因此，在设计检具时需要考虑可维护性和可调试性要求。以下是设计过程中需要注意的几个关键点： • 拆卸和组装方便：检具的设计应考虑拆卸和组装的便捷性，以方便维护和更换损坏的部件。

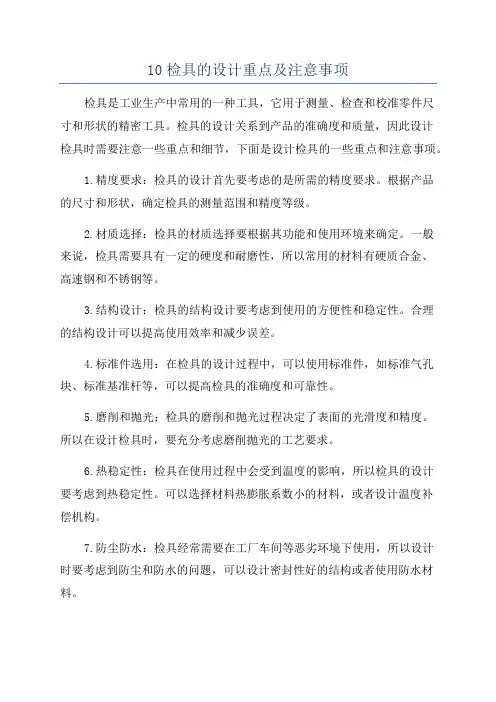

10检具的设计重点及注意事项

检具是工业生产中常用的一种工具，它用于测量、检查和校准零件尺寸和形状的精密工具。检具的设计关系到产品的准确度和质量，因此设计检具时需要注意一些重点和细节，下面是设计检具的一些重点和注意事项。

1.精度要求：检具的设计首先要考虑的是所需的精度要求。根据产品的尺寸和形状，确定检具的测量范围和精度等级。

2.材质选择：检具的材质选择要根据其功能和使用环境来确定。一般来说，检具需要具有一定的硬度和耐磨性，所以常用的材料有硬质合金、高速钢和不锈钢等。

3.结构设计：检具的结构设计要考虑到使用的方便性和稳定性。合理的结构设计可以提高使用效率和减少误差。

4.标准件选用：在检具的设计过程中，可以使用标准件，如标准气孔块、标准基准杆等，可以提高检具的准确度和可靠性。

5.磨削和抛光：检具的磨削和抛光过程决定了表面的光滑度和精度。所以在设计检具时，要充分考虑磨削抛光的工艺要求。

6.热稳定性：检具在使用过程中会受到温度的影响，所以检具的设计要考虑到热稳定性。可以选择材料热膨胀系数小的材料，或者设计温度补偿机构。

7.防尘防水：检具经常需要在工厂车间等恶劣环境下使用，所以设计时要考虑到防尘和防水的问题，可以设计密封性好的结构或者使用防水材料。 8.操作简便：检具的设计应该考虑到操作的简便性，方便操作人员进行测量和校准，同时也要考虑到人体工程学原理，使工作更加轻松。

9.易损部件：检具的易损部件容易出现磨损、变形等问题，所以在设计时要考虑易损部件的更换和修复问题，可以设计可拆卸的结构或者添加易损部件的保护措施。

10.维护保养：设计检具时还要考虑到检具的维护保养问题，可以设计方便清洁和润滑的结构，延长检具的使用寿命。

总之，设计检具需要考虑到精度要求、材料选择、结构设计、标准件选用、磨削和抛光、热稳定性、防尘防水、操作简便、易损部件和维护保养等方面的问题。只有综合考虑这些因素，才能设计出满足需求的高精度、稳定和可靠的检具。

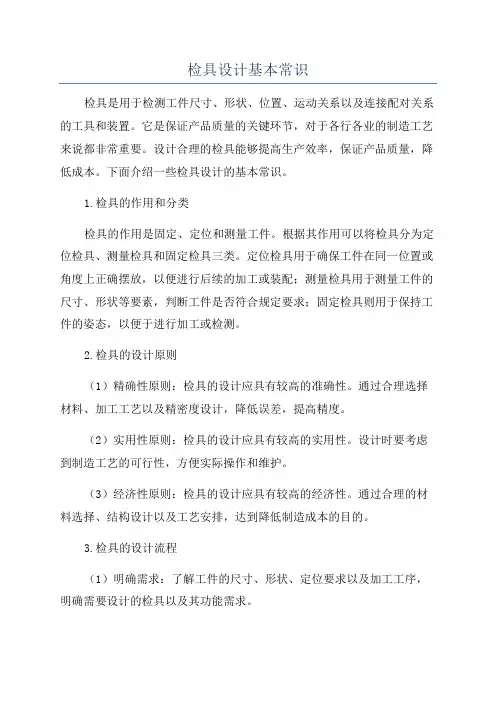

检具设计基本常识

检具是用于检测工件尺寸、形状、位置、运动关系以及连接配对关系的工具和装置。它是保证产品质量的关键环节，对于各行各业的制造工艺来说都非常重要。设计合理的检具能够提高生产效率，保证产品质量，降低成本。下面介绍一些检具设计的基本常识。

1.检具的作用和分类

检具的作用是固定、定位和测量工件。根据其作用可以将检具分为定位检具、测量检具和固定检具三类。定位检具用于确保工件在同一位置或角度上正确摆放，以便进行后续的加工或装配；测量检具用于测量工件的尺寸、形状等要素，判断工件是否符合规定要求；固定检具则用于保持工件的姿态，以便于进行加工或检测。

2.检具的设计原则

（1）精确性原则：检具的设计应具有较高的准确性。通过合理选择材料、加工工艺以及精密度设计，降低误差，提高精度。

（2）实用性原则：检具的设计应具有较高的实用性。设计时要考虑到制造工艺的可行性，方便实际操作和维护。

（3）经济性原则：检具的设计应具有较高的经济性。通过合理的材料选择、结构设计以及工艺安排，达到降低制造成本的目的。

3.检具的设计流程

（1）明确需求：了解工件的尺寸、形状、定位要求以及加工工序，明确需要设计的检具以及其功能需求。（2）选择材料：根据工件的材料性质和要求，选择适合的材料，常见的材料有石蜡、石膏、铁、铝合金等。

（3）设计结构：根据工件的几何形状和定位要求，设计出合理的检具结构。可以运用CAD软件进行三维设计和建模。

（4）计算尺寸：根据工件的尺寸要求，计算出检具的尺寸。需要考虑到公差和松驰等因素。

（5）制造和装配：根据设计图纸，选择适合的加工工艺和设备，制造出检具的各个零件，并进行装配。

（6）试验和检验：对设计好的检具进行试验，检查其性能是否符合要求。

4.检具设计的注意事项

（1）尺寸设计要合理：要根据工件的实际情况和加工要求，设计出合理的尺寸。尺寸设计要考虑到公差要求、工件的松驰和变形等因素。

孔位置度综合检具的设计及使用原则

简介

孔位置度是指孔的中心或轴线相对于某个参照线或表面的位置偏差。为了准确评估孔位置度，需要设计和使用合适的孔位置度综合检具。

设计原则

1. 精确度：孔位置度综合检具的设计应具备高精确度，以便准确测量孔的位置偏差。检具的制造和加工过程中应严格控制尺寸、平行度、垂直度等要素，确保测量结果的可靠性。

2. 可调性：检具设计应考虑到不同尺寸和形状的孔的测量需求。应提供可调节的组件或装置，以适应不同孔的尺寸和形状。

3. 稳定性：为了准确测量孔的位置度，检具应具备良好的稳定性。检具的结构和材料选择应考虑到温度变化、振动和外部力的影响，以保证测量的准确性和可重复性。

4. 便捷性：检具的设计应便于使用，能够提高操作人员的工作效率。应考虑到易于调节、快速固定、方便读取测量结果等因素，减少使用过程中的操作难度。

使用原则

1. 仪器校准：在使用孔位置度综合检具之前，需要对其进行校准，以确保其测量结果的准确性。校准过程应按照相关标准或规程进行，记录校准结果并进行有效的跟踪与管理。

2. 检具选择：根据具体的测量需求，选择适合的孔位置度综合检具进行测量。根据孔的尺寸、形状和工作环境等因素，选择合适的检具型号和规格。

3. 检具使用：在使用检具进行测量时，应按照使用说明书或操作规程进行正确操作。遵循操作步骤，减少人为误差，保证测量的准确性。在使用过程中，注意检具的保养与维护，确保其长期稳定可靠的使用。

4. 结果评估：根据检具提供的测量结果，评估孔的位置度是否符合要求。根据设计或工程标准，判断测量结果的合格与否，采取相应的措施，如调整或修正孔位置，以确保产品或工作的质量。

结论

孔位置度综合检具的设计和使用原则对于准确测量孔的位置偏差具有重要的意义。通过合理的设计和正确的使用方法，可以提高测量的准确度和可靠性，保证产品质量和工作效率。在使用过程中，需要注意校准、选择、使用和结果评估等环节，确保检具的有效使用和维护。

缸体水泵孔倒角深度检具设计

栏目主持：索菲娅　

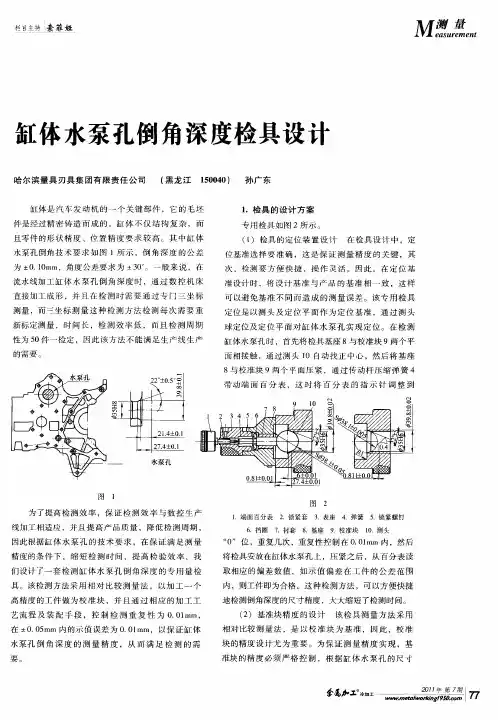

缸体水泵孔倒角深度检具设计　

哈尔滨量具刃具集团有限责任公司　（黑龙江１５００４０）　孙广东　

缸体是汽车发动机的一个关键部件，它的毛坯　

件是经过精密铸造而成的。缸体不仅结构复杂，而　

且零件的形状精度、位置精度要求较高。其中缸体　

水泵孔倒角技术要求如图１所示，倒角深度的公差　

为±０．１Ｏｍｍ，角度公差要求为±３０　。一般来说，在　

流水线加工缸体水泵孔倒角深度时，通过数控机床　

直接加工成形，并且在检测时需要通过专门三坐标　

测量，而ｉ坐标测量这种检测方法检测每次需要重　

新标定测量，时间长，检测效率低，而且检测周期　

性为５０件一检定，因此该方法不能满足生产线生产　

的需要。　

水泵孔　Ｍ　

１．检具的设计方案　

专用检具如图２所示。　

（１）检具的定位装置设计在检具设计中，定　

位基准选择要准确，这是保证测量精度的关键，其　

次，检测要方便快捷，操作灵活。因此，在定位基　

准设计时，将设计基准与产品的基准相一致，这样　

可以避免基准不同而造成的测量误差。该专用检具　

定位是以测头及定位平面作为定位基准，通过测头　

球定位及定位平面对缸体水泵孔实现定位。在检测　

缸体水泵孔时，首先将检具基座８与校准块９两个平　

面相接触，通过测头１０自动找正中心，然后将基座　

８与校准块９两个平面压紧，通过传动杆压缩弹簧４　

带动端面百分表，这时将百分表的指示针调整到　

】　

为了提高检测效率，保证检测效率与数控生产　

线加工相适应，并且提高产品质量，降低检测周期，　

因此根据缸体水泵孑Ｌ的技术要求，在保证满足测量　

精度的条件下，缩短检测时间，提高检验效率，我　

们设计了一套检测缸体水泵孔倒角深度的专用量检　

具。该检测方法采用相对比较测量法，以加工一个　

高精度的工件做为校准块，并且通过相应的加工工　

艺流程及装配手段，控制检测重复性为０．０１ｔｏｎｉ，　

在±０．０５Ｉｎｎｌ内的示值误差为０．０１ｍｍ，以保证缸体　

水泵孔倒角深度的测量精度，从而满足检测的需　

孔位置度综合检具的设计及使用规范

Abstract:

XXX(nal) XXX process to check the ns of parts on the n line。The fixture not only has XXX (the XXX)。The design of the

fixture should meet the technical XXX suitable for mass n of

products such as automotive parts。which can replace gauge

blocks。plug gauges。CMM (coordinate measuring machines)。vernier calipers。and other measuring tools。It is easy to operate。convenient to use。time-saving。labor-saving。and has reliable

accuracy and high XXX to the design of a counting-type (XXX。It

is used to check the actual contour of the measured element and/or

reference element to determine whether they exceed the

corresponding boundary.

Keywords:

XXX fixture

1.XXX Fixture The overall structure of the fixture is shown in Figure 1.This

XXX。measuring device。clamping device。and auxiliary device

(including guiding device。n device。and fastening device for

检具设计原则

检具设计原则是指在设计检具时需要遵循的一些基本原则，以确保检具能够满足设计要求并提高生产效率。在工业生产中，检具是非常重要的工具，可以用来检验产品的尺寸、形状和质量，保证产品符合标准。因此，设计一个合理的检具至关重要。

设计检具时需要考虑到使用的便捷性和灵活性。检具应该易于操作，方便工人进行使用，同时在不同工件之间能够快速调整，提高生产效率。设计检具时，可以采用模块化设计，使得不同部件可以组合在一起，实现灵活的调整和更换。

设计检具时需要考虑到检具的稳定性和精度。检具在使用过程中应该保持稳定性，不发生松动或变形，确保检验结果的准确性。同时，检具的精度也非常重要，需要保证检具能够准确地检测出产品的尺寸和形状是否符合要求。

设计检具时还需要考虑到检具的耐用性和易维护性。检具通常会经过长时间的使用，因此设计时需要选择耐磨损的材料和结构，确保检具具有较长的使用寿命。同时，设计检具时也需要考虑到维护的便捷性，保证检具能够及时进行维护和保养，延长使用寿命。

在设计检具时，还需要兼顾成本和效益。检具的设计应该尽可能简化，减少材料和加工成本，提高生产效率。同时，设计检具时也需要考虑到使用的安全性，保证操作人员在使用检具时不会受到伤害。

总的来说，设计检具时需要遵循的原则有很多，但最重要的是考虑到使用的便捷性、稳定性、精度、耐用性、易维护性、成本和效益等方面。只有全面考虑这些因素，才能设计出合理、实用的检具，提高生产效率，保证产品质量。希望以上原则能够帮助大家更好地设计检具，提高生产效率和产品质量。

检具设计的基本要求 2

检具基础知识培训

一、定义：

什么叫工装，夹具，治具量具，检具

工装,即工艺装备:指制造过程中所用的各种工具的总称.包括刀具/夹具/模具/量具/检具/辅具/钳工工具/工位器具等.工装为其通用简称.工装分为专用工装/通用工装/标准工装(类似于标准件)

夹具：顾名思义,用以装夹工件(或引导刀具)的装置.

模具,用以限定生产对象的形状和尺寸的装置.

刀具,机械制造中使用的刀具基本上都用于切削金属材料,所以刀具一词一般就理解为金属切削

辅具,一般指用以连接刀具和机床的工具.

钳工工具,各种钳工作业所用的工具总称.

工位器具,用以在工作地或仓库中存放生产对象或工具的各种装置.

治具,制造用器具,有时与工装同意,有时也指夹具，一般台资/韩资/日资等电子企业多用该词。

夹具属于工装,工装包含夹具,属于从属关系.

量具: 任何用来获得测量结果的装置，包括用来测量合格/不合格的装置

检具：生产中检验所用的器具.

检具是大批量生产时,为方便检查质量而设计制作的专用检查工具.

检具比用通用量具检验更省时省力

检具分总成检具和零件检具

二零件供应商的责任 A. 零件供应商对检具获得过程的所有要素应负直接的责任。另外，零件供应商必须保存所有相关活动的文件。

B. 供应商应保证检具符合下列条件：

1. 时间进度要符合整个项目的时间节点。

2. 与被测零件的使用功能相符合。

3. 通过遵循定位基准方案，使检具符合被测零件的几何尺寸和公差图纸（GD&T）。

3.1 注意：供应商必须核实检具上是否需要垫块。（比如在有尼龙扣或没有尼龙扣的情况下）

4. 在检具中必须包括所有关键产品特性（KPC：合理的预期的变差可能足以影响产品安全性或政府标准或法规的符合性，或很可能足以影响顾客对产品满意程度的产品特性），产品质量特性(PQC：指那些特殊特性：客户满意与其整个公差范围相符，但一旦超出规范，客户损失将急剧上升。公差范围内的变差略微影响客户满意，而一旦超出公差，将严重影响客户满意)的测量。
