调频同步广播新技术介绍要点
一种新型的高性能调频广播设备的实现技术
一种新型的高性能调频广播设备的实现技术新型高性能调频广播设备的实现技术随着科技的不断发展，广播行业也在不断向前迈进。
传统的调频广播设备在性能和功能上已经无法满足现代广播的需求，因此人们迫切需要一种新型的高性能调频广播设备。
本文将探讨这种新型设备的实现技术，包括硬件和软件方面的创新。
首先，新型高性能调频广播设备的实现技术需要在硬件方面进行创新。
传统的调频广播设备通常采用模拟调制技术，这种技术在传输效率和抗干扰能力上存在一定的局限性。
因此，新型设备需要采用数字调制技术，通过数字信号处理技术将音频信号转换为数字信号，并利用先进的调制算法将数字信号转换为调频信号。
这种技术可以提高调频信号的传输效率和抗干扰能力，从而实现更高质量的广播服务。
其次，新型高性能调频广播设备的实现技术还需要在软件方面进行创新。
传统的调频广播设备通常采用固定频率的调制方式，这种方式在频谱利用率和频谱资源管理上存在一定的局限性。
因此，新型设备需要采用自适应调制技术，通过实时监测信道状态和用户需求，动态调整调频信号的频率和带宽，从而实现更高效的频谱利用和频谱资源管理。
这种技术可以提高广播系统的容量和灵活性，从而实现更多样化的广播服务。
另外，新型高性能调频广播设备的实现技术还需要在信号处理方面进行创新。
传统的调频广播设备通常采用单信道传输方式，这种方式在多用户接入和多路径传输上存在一定的局限性。
因此，新型设备需要采用多信道传输技术，通过信号处理技术将广播信号分成多个子信道进行传输，从而实现更高效的多用户接入和多路径传输。
这种技术可以提高广播系统的容量和覆盖范围，从而实现更广泛的广播服务。
总之，新型高性能调频广播设备的实现技术需要在硬件、软件和信号处理方面进行创新，从而实现更高质量、更多样化、更高效的广播服务。
随着科技的不断进步，相信这种新型设备将会在广播行业掀起一股革命，为人们带来更丰富的广播体验。
调频同步广播技术应用探析
调频同步广播技术应用探析作者：陈载明来源：《科技传播》 2018年第5期调频同步广播技术作为单频广播覆盖技术的一种，其拥有较大的覆盖范围，并且可以利用相同的频率以及节目源，这样就可以实现多个站台发射设备的同步化处理。
从最初的美国与欧洲开始，就选择使用这一种技术来解决广播移动收听问题，提高广播收听的质量，这样就使得广播朝着专业化的方向不断发展，并且也可以避免其余干扰的影响。
1 调频同步广播技术的特点概述第一，通过这一项技术可以消除阴影区域，提升频谱的实际利用率，并且也可以改善场强的均匀度，同时其本身的能源消耗少、规划方便，也不会对航空频段带来干扰。
其极化天线的使用，就可以满足电磁环境卫生的需求。
第二，这一技术在建网时花费的费用较少，并且建网的难度也很低，听众无需更换设备，就可以收听，减少了浪费的出现。
第三，这一样技术可以应用到小功率的同步布点中去，进而满足小功率大面积的覆盖要求。
2 调频同步广播技术的理论依据在传统的无线广播企业之中引入调频同步广播技术，应该明白调频同步广播技术的基础理论依据是什么。
简而言之，调频广播技术是采用多个调频发射器，基于同一频率来进行相同信号的传输，这样可以增强信号强度，在覆盖区域之中用户就可以接收到信号，这样不但可以满足质量，同时也不会受到其余信号的干扰，用户体验效果良好，也能得到广大群众的喜爱。
在发射信号的过程中，基本上都会选择功率偏小的发射机，但是能实现区域性的覆盖，并且也可以根据不同的区域形成一个覆盖网，不会对周围电磁环境产生影响，也可以避免电磁污染[1]。
但是如果是若干发射机处于不同地点，同一时间加载到相同频率上进行发射，这样就可能面临同频的干扰，具体表现在以下方面。
2.1 载频会有一定的偏差存在如果两部发射机的频率是相同的，如果同时进行发射，就可能面临载频的偏差，这样就可能让接收机接受一前一后两个信号，这样就可能出现偏差，进而对设备的正常工作产生消极影响。
2.2 不同发射机已调波的信号相位有差异运用调频同步广播技术，一般需要由多个发射机共同组成，并且不同发射机已调波信号的相位会出现差异。
调频广播发射机的信号处理与视听质量提升技术
调频广播发射机的信号处理与视听质量提升技术随着信息技术的不断发展，调频广播在传媒领域扮演着极为重要的角色。
然而，随着广播行业的竞争加剧，如何提升调频广播的视听质量成为了广播从业者面临的一项重要任务。
调频广播发射机的信号处理技术是提升视听质量的基础，因此需要不断创新和改进。
在这篇文章中，我们将探讨调频广播发射机信号处理与视听质量提升的技术。
首先，调频广播发射机的信号处理技术包括信号压缩、音频编码和信号调制等方面。
在信号压缩方面，常用的技术包括动态范围压缩、多段压缩和声学优化等。
动态范围压缩可以通过压缩音频信号的动态范围，以便于在播放过程中减少音频的峰值和低音部分的差异。
多段压缩技术是一种将音频信号分成多个段进行处理的技术，每个段内各自独立，以实现对各个频段的信号处理。
声学优化则是通过对音频信号进行预处理，消除杂音和回音等干扰因素，从而提升音频的质量。
此外，音频编码也是提升调频广播视听质量的关键环节。
常见的音频编码技术包括MPEG-2、MPEG-4 AAC和HD Radio等。
MPEG-2是一种广泛应用于调频广播中的音频编码技术，它能够实现高质量的音频信号传输和存储。
MPEG-4 AAC是一种相对较新的音频编码技术，它比MPEG-2具有更高的压缩比和更低的码率，能够实现更高质量的音频传输。
HD Radio则是一种数字音频传输技术，它能够通过提供更广泛的音频频谱，实现更高质量的音频传输和接收。
最后，调频广播发射机的信号调制技术也对视听质量的提升起到了重要的作用。
常用的调制技术包括调频调制和多音调调制。
调频调制是一种将音频信号通过调制技术转化成调幅调频（FM）信号的过程。
在调制过程中，可以通过调整调频广播发射机的参数，如频率、幅度和相位等，以优化音频信号的传输效果。
多音调调制则是一种通过将不同频率的音调混合在一起，实现音频信号的传输和接收。
除了以上提到的信号处理技术，还有一些其他的技术可以进一步提升调频广播的视听质量。

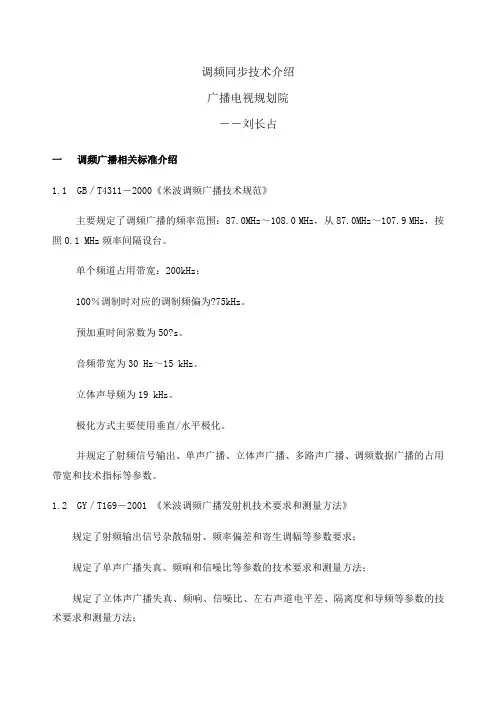

FM同步广播网技术上
调频同步技术介绍广播电视规划院――刘长占一调频广播相关标准介绍1.1 GB／T4311－2000《米波调频广播技术规范》主要规定了调频广播的频率范围：87.0MHz～108.0 MHz，从87.0MHz～107.9 MHz，按照0.1 MHz频率间隔设台。
单个频道占用带宽：200kHz；100％调制时对应的调制频偏为?75kHz。
预加重时间常数为50?s。
音频带宽为30 Hz～15 kHz。
立体声导频为19 kHz。
极化方式主要使用垂直/水平极化。
并规定了射频信号输出、单声广播、立体声广播、多路声广播、调频数据广播的占用带宽和技术指标等参数。
1.2 GY／T169－2001 《米波调频广播发射机技术要求和测量方法》规定了射频输出信号杂散辐射、频率偏差和寄生调幅等参数要求；规定了单声广播失真、频响和信噪比等参数的技术要求和测量方法；规定了立体声广播失真、频响、信噪比、左右声道电平差、隔离度和导频等参数的技术要求和测量方法；规定多路声广播、调频数据广播的占用带宽等参数的技术指标和测量方法。
1.3 GY／T154－2000《调频同步广播系统技术规范》调制度稳定性：?2.5％；已调制信号相位延时稳定性：?1?s/24h；调频同步广播系统中各台站基准频率稳定度：?5×10-9/24h；调频同步广播系统中各台站载频、导频相对频差：?1×10-9；在相干区内，各相邻台站载波场强差：?6dB；在相干区内，各相邻台站已调制信号之间的相对时间差：单声：?10?s立体声：?5?s各相邻台站调制度设置误差：?3％；1.4 GY／T196－2003《调频广播覆盖网技术规定》最低可用场强：农村：54dB?V/m；城市：66 dB?V/m；传播曲线：采用ITU-R P.370-7建议书的场强曲线。
射频保护率：载频间隔400kHz最好，正交计划鉴别率：发射天线一般采用水平极化，垂直极化鉴别率为10dB。
1.5 GY／T×××－200×《调频同步广播覆盖网技术规范》同步技术要求：载波稳定度：≤1×10-9/24h；导频稳定度：≤1×10-9/24h；调制频偏稳定度：≤1％/24h；相邻台站载波频率差：≤0.1Hz；相邻台站导频差：≤0.00002Hz；相邻台站调制频偏差：≤1％(1kHz，100％调制)。
调频广播发射机技术特点与发展趋势探析
调频广播发射机技术特点与发展趋势探析1.调频技术：调频广播发射机采用调频技术进行信号传输，即通过改变载波频率的方式来携带音频信号。
调频技术具有抗干扰能力强、传输质量稳定等优点，能够实现高保真、高品质的音频传输。
2.数字化技术：随着数字化技术的发展，调频广播发射机也逐渐采用数字化技术进行信号处理和传输。
数字化技术能够提高信号的传输效率和精度，同时降低误码率和噪声干扰。
3.高功率输出：为了覆盖更广范围的地理区域，调频广播发射机具备较大的功率输出能力。
高功率输出可以提供更远的传输距离和更强的信号穿透能力，使广播信号能够覆盖更大的地理范围。
4.远程控制和管理：调频广播发射机通过远程控制和管理技术，可以实现设备的远程监控、故障诊断和维护等功能。
远程控制和管理能够提高设备的可靠性和稳定性，降低运行成本。
5.节能环保：在发射过程中，调频广播发射机面临能源消耗和环境污染等问题。
为了节约能源和减少排放，调频广播发射机应用了节能技术和环保措施，如功率管理系统、高效能源利用等，以实现绿色环保的发射。
未来调频广播发射机的发展趋势如下：1.数字化网络化：随着互联网的普及，调频广播发射机将借助数字化和网络化技术，实现与其他广播设备的互联互通。
通过整合传输网络和数据平台，实现信息资源的共享和交互，进一步提高广播信号的覆盖范围和质量。
2.多媒体传输：随着多媒体技术的发展，调频广播发射机将面向多媒体内容的传输需求。
除了音频信号外，广播发射机还将能够传输图像、视频等多种媒体形式，实现多媒体广播的功能和效果，提升用户体验。
3.数据加密与安全性：随着信息安全问题的日益突出，调频广播发射机将加强对信号的加密和安全保护。
通过采用数据加密算法和安全通信协议，确保广播信息的机密性和完整性，防止被非法获取和篡改。
4.节能环保技术：为了响应环境保护的呼声，调频广播发射机将进一步提升节能环保技术的应用。
利用新型节能元器件和绿色能源，减少能源消耗和排放，降低对环境的影响，实现可持续发展。
调频同步广播设备的信号传输与解调
调频同步广播设备的信号传输与解调调频同步广播是现代广播系统中常用的一种广播方式，它利用调频技术将音频信号传输到接收设备。
在调频同步广播系统中，信号传输和解调是至关重要的环节，决定了广播质量和音频效果。
在调频同步广播设备中，信号传输是指将音频信号通过适当的调制方式，转换为调频信号进行传输。
在传输的过程中，需要考虑信号的有效传输距离、抗干扰能力以及传输质量等因素。
为了满足这些要求，调频同步广播设备通常采用频率调制（FM）方式进行信号传输。
频率调制是将音频信号的基带频率通过调谐电路与载波频率相加，形成调频信号的过程。
通过调制的方式，音频信号能够直接嵌入到载波信号中进行传输。
在调频同步广播中，简单的调频方式是调幅调频（AM-FM）方式，它能够很好地保持音频信号的传输质量。
在调频信号传输的同时，也需要考虑到信号的解调过程。
解调是将调频信号恢复成原始音频信号的过程。
在调频同步广播设备中，解调方法通常是通过相干解调实现的。
相干解调是利用调制信号和载波信号之间的相位关系进行解调的一种方式。
通过相干解调，可以有效还原出原始的音频信号。
相干解调的基本原理是利用调制信号和载波信号之间的相位差来还原音频信号。
在解调过程中，需要对载波信号进行合理的提取和处理，使其与调制信号进行相比较。
在调频同步广播设备中，常用的解调方法是锁相解调（PLL）技术。
PLL技术通过对调频信号的锁定和追踪，可以对信号进行有效解调。
调频同步广播设备的信号传输与解调涉及到多个参数，其中最重要的是调频频率和调幅深度。
调频频率决定了传输信号的中心频率，而调幅深度则影响了信号的带宽和频谱效果。
为了确保信号传输的稳定性和质量，调频同步广播设备需要对这些参数进行精确的控制和调整。
除了频率和深度的调整外，调频同步广播设备还需要考虑信号的抗干扰能力和传输距离。
抗干扰能力是指设备在面对外界干扰源时能够保持信号传输的稳定性。
传输距离则决定了信号传输的有效范围，对于大范围广播来说，需要考虑信号传输的延伸和增强。
广播系统工程服务中的调频与调制技术
广播系统工程服务中的调频与调制技术调频与调制技术在广播系统工程服务中的应用概述：广播系统工程服务是为了满足广播行业的需求而提供的一项综合性服务。
调频与调制技术作为广播系统的核心部分，对广播节目的传输和接收起着至关重要的作用。
本文将探讨调频与调制技术在广播系统工程服务中的应用，并详细介绍调频与调制技术的基本原理和关键技术。
一、调频技术调频技术是指通过改变载波波频率来传输信息的技术。
在广播系统工程服务中，调频技术被广泛应用于各类广播站的发射系统。
调频技术的应用使得广播节目可以跨越长距离传播，并且具有较好的抗干扰能力。
此外，调频技术还能够提供高质量的音频信号传输，并且减少了传输中的失真。
调频技术的实现需要通过调频器件将音频信号调制到载波上。
调频器件通常由电磁感应式调频器件和压电感应式调频器件两种形式构成。
电磁感应式调频器件通过改变电感来调制音频信号，而压电感应式调频器件则是通过改变压电晶体的电压来实现调频。
二、调制技术调制技术是将音频信号转化为适合传输的信号形式的过程。
在广播系统工程服务中，常用的调制技术包括幅度调制（AM）和频率调制（FM）。
1. 幅度调制幅度调制是一种基于改变载波的振幅来传输信息的调制技术。
在幅度调制中，音频信号被用于改变载波的振幅，从而实现信息的传输。
幅度调制常用于长波、中波和短波广播中，具有传输距离较远的优点。
然而，幅度调制在传输过程中会受到电磁干扰的影响，影响其传输质量。
2. 频率调制频率调制是一种基于改变载波的频率来传输信息的调制技术。
在频率调制中，音频信号被用于改变载波的频率，从而实现信息的传输。
频率调制常用于调频广播中，具有传输质量较好和抗干扰能力较强的优点。
频率调制在传输过程中的主要问题是频率漂移，需要通过频率锁相环等技术进行补偿。
三、调频与调制技术的关键技术为了保证广播系统工程服务的正常运行，调频与调制技术需要配合一系列关键技术来实现。
这些关键技术包括：1. 调频准确度控制：调频技术在实际应用中需要保证调频准确度。
调频广播发射机技术及其发展趋向
调频广播发射机技术及其发展趋向调频广播发射机是广播系统中重要的一部分，主要用于将音频信号通过电磁波的形式传输到接收器中，从而实现广播播出。
随着技术的不断进步，调频广播发射机的性能也得到了迅速提高，而且未来还有很多发展趋向。
调频广播发射机的主要技术分为以下几个方面：1. 调频调制技术：调频调制技术是调频广播发射机中最核心的技术之一。
调频调制技术可以将音频信号变成高频信号，从而实现信号的传输和增强。
常用的调制方式有幅度调制（AM调制）和频率调制（FM调制）。
2. 上变频技术：上变频技术是指将低频音频信号转换成较高频的信号再进行调制的技术。
上变频技术可以提高信号的有效载荷，从而提高广播质量。
3. 数字信号处理技术：数字信号处理技术是调频广播发射机的重要技术之一。
数字信号处理可以将音频信号数字化，从而提高音质，并可以通过数字信号处理器实时优化音质。
4. 功率放大技术：功率放大技术是将来发展的重点方向之一。
通过对功率放大器的研究和优化，可以提高调频广播发射机的输出功率和效率，降低功耗和噪声。
随着数字技术的不断发展和普及，调频广播发射机的未来发展趋向如下：1. 数字化：调频广播发射机将逐步向数字化转变。
数字化技术可以提高音质、减少噪声，并且可以更加方便地控制和管理广播系统。
2. 智能化：调频广播发射机将逐步向智能化发展。
智能化技术可以提高调频广播系统的自动化程度，实现自动运行、故障自诊断、智能调度等功能。
3. 数据传输：调频广播发射机将逐渐向数据传输转变。
数据传输技术可以实现广播系统与互联网的无缝衔接，并可以支持更多的服务，如交通信息、广告投放等。
4. 调制技术：调制技术将逐渐向数字调制技术转变。
数字调制技术可以让调制和解调更加精确和稳定，从而实现更高的信道利用率和更好的音频质量。
总之，调频广播发射机作为广播系统中的重要组成部分，其技术和发展趋向与整个广播行业密不可分。
只有不断跟随科技的步伐，不断突破技术瓶颈，才能保证广播行业的稳定发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调频同步网系统理论与实践 第 1 页 共 12 页 调频同步广播最新技术及应用 索召和
摘要：本文介绍了调频同步网广播的最新技术进展，同时对新的“动态自动同步”系统与传统的同步方式进行了比较。最后介绍了调频同步网的全套解决方案及成功案例。
关键字：数字激励器，调频发射机，调频同步广播，动态同步
1 概述 在知识与信息爆炸的今天，广播由于其独特的便利性越来越受到重视，收听广播的人群在迅速增加。但目前中国四级办电台、不同频率发射的广播方式，使同一广播节目在不同地区采用不同的频率发送，跨区行车时往往不能收听同一套完整的节目。
由于相邻地区信号的干扰，使信号交迭区的收听质量大为下降，甚至无法收听。据专家介绍，这种同时办台方式极大地浪费现有频率资源，中国发达地区调频节目最多可以达10多套，欠发达地区只有几套，而欧美发达国家则多达40多套。
鉴于此，中国电子学会广播电视分会覆盖专业委员会的专家们提出，中国要制定措施，大力推广调频同步广播发射系统。调频同步广播是一项能使多个发射台站的发射机采用同一频率、同一节目源“同步”工作，实现大范围广播覆盖技术。采用调频同步广播发射系统，可以有效地解决广播移动收听、减少信号交迭区干扰、提高广播收听质量、节约频率资源和加快广播专业化发展，特别给公路、铁路交通干线移动人群收听带来便利；同时，还可节约电台投资、节约电台运行成本、提高广播网络安全性、减少电磁污染等。 调频同步网系统理论与实践 第 2 页 共 12 页 广电总局在于2000年制定了相关标准GY/T 154—2000《调频同步广播系统技术规范》，推动调频同步网广播技术的发展，并且取得一定成果。
《调频同步广播系统技术规范》概括为“三同一保”，即频率同步、时间（相位）同步、调制度同步和保证必要的最低接收场强，并给出相应的技术指标。该规范为调频同步广播奠定了技术基础。
但是由于当时调频同步广播整体技术水平的限制，实施的系统未能达到较好的实际效果。究其原因主要是：
由于采用模拟调频激励器，调制度同步很难实现精确同步；共源技术虽然解决了调制度精确同步问题，但需要对射频信号进行传输，又无法兼顾时间同步问题； 节目传输受实际传输链路的限制，时间（相位）同步基本不能保证；此外对立体声导频同步没有规定，该同步系统对立体声效果较差； 以前的系统，对标准中要求的“三同”一般只能做到“一同”或者“两同”， 无法实现真正同步，导致实际覆盖效果不理想； 此外，对系统化设计重视不够。在系统建设中，太强调同步技术，希望用同步完全解决相干问题，而或略了“网络化设计”或“系统化设计”的作用，换言之，对同步网的“网络”特性重视不够； 由于上述原因，实施的一些同步广播系统基本达不到使用要求， 到2006年左右该系统基本处于停滞状态。 2 新技术的突破
北京同方吉兆在分析、借鉴以前模拟同步技术的基础上，与中国传媒大学合作，提出了以数字技术为基础的新一代调频同步广播系统，主要特征为：
1、通过采用数字调频激励器，改进频率同步、调制度同步、导频同步等同步指标，同时大大改进失真、信噪比、隔离度等关键技术指标，使调频发射机的播出质量大大提高；
2、采用数字音频信号传输，通过音频SFN服务器／适配器设备，将GPS中调频同步网系统理论与实践 第 3 页 共 12 页 的“秒脉冲”时间基准插入到传输流中，实现延时“动态自动调整”，从而大大改善系统时间同步性能和系统调试、维护工作量。该技术的应用解决了不同传输链路下的时延自动调整问题，是一种通用的解决方案。
3、强调以系统设计为主、同步调整为辅的系统设计理念，在系统集成中强调标准化、通用性、可扩展性等，使系统更具有实用性。
采用上述新技术后，系统的同步信能大大提高，同步广播覆盖效果明显改善。该系统已经在深圳、淄博、北京、贵阳等省市成功运行，取得良好的社会效益和经济效益。
3 同步技术介绍 3.1 国家相关标准 相关国家标准和行业标准如下： GB/T 4311—2000《米波调频广播技术规范》 GY/T 154—2000《调频同步广播系统技术规范》 ITU-R建议书BS.412《米波调频声音广播规划标准》 GY/T169-2001 《米波调频广播发射机技术要求和测量方法》 同步广播标准主要技术要求为： 1) 各台站基准频率源稳定度≤5*1E-9/24h(准确度1E-7即可) 2) 载波相对频差≤1*1E-9 3) 相干区内载波场强差<6dB 4) 相干区内已调信号的时间差≤10μs（单声道），≤5μs（立体声） 5) 相邻站调制度设置误差≤3% 6) 补点ERP应小于主发射机的20% 7) 最低可用场强农村为54dB，城市为66 dB（立体声） 标准归纳为“三同一保”，即同频、同相、同调制度，保证最低可用场强。 3.2 同步系统原理 同步广播要求多个台站采用同一个频率、同一时间发送同一套节目。由于各个台站传输链路不同，即使全部采用同一种链路也存在时延抖动、传输路由参数等变化问题，很难保证恒定的传输时延，所以时间同步是一个技术难点。 调频同步网系统理论与实践 第 4 页 共 12 页 本系统采用了目前国际上通用的一种单频网适配技术，在音频传输链路上插入1PPS时间基准，通过SFN适配器解决自动延时调整问题，使系统实现自动时间同步。 此外该系统可以实现防插播功能，基本原理为在前端“SFN服务器”中插入识别码，到激励器中解出，可剔除中间环节插入的非法信号。 调频同步广播系统原理框图如下：
同步系统原理框图 典型的E1传输链路同步方案：
数字音频SFN服务器
GPS参考源
数字音频传输网络
数字音频SFN适配器 GPS参考源 数字音频SFN适配器 GPS参考源 FM发射机-数字激励器
FM发射机-数字激励器
AES输入 调频同步网系统理论与实践
第 5 页 共 12 页 E1传输链路下同步系统原理图
典型的卫星/有线传输链路同步方案：
卫星/有线传输链路下同步系统原理图 在实际使用中，允许采用多种传输链路传输，如卫星、地面数字微波、有线电视传输网络等，该系统具有通用性。
4 关键技术 4.1 数字调频激励器
调频数字激励器是该项目的关键技术，该数字激励器不但具有目前国际上通用的数字激励器的全部功能，而且增加了“同步信令”功能，从而使系统可以实现同步自动调整。
立体声数字调频激励器的性能直接关系到载波和调制度的稳定度，是实现高质量同步广播的关键。系统所设计的激励器功能上可以实现从音频输入（AES/EBU），立体声编码、数据处理直至射频数字调制（DDS方式）输出87~108MFM信号的全数字过程。
此系统具有灵活性、兼容性和高性能指标。主要表现在以下几个方面： 调频同步网系统理论与实践 第 6 页 共 12 页 采用1000MHz D/A变换器，可以直接实现74MHz~110MHz的射频输出。输出频率分辨能力可达到48位（1uHz）。独立工作时频率稳定度< 1×10-6(内部温补晶振)，同步工作时频率稳定度<1×10-11 (锁定GPS)； 从音频抽样到射频输出全程（二进制）数值运算都在16位精度、40
位累加器尾数处理以上； 具有数字音频信号（AES/EBU），左、右声道模拟信号及RDS、SCA1，SCA2输入接口。可内建RDS/RBDS（数据由com2接入）及FMHDS 17.5kbps/28kbps(数据由com2接入)； 输出延迟数字可调, 最大可达20 ms，步进1ms/10μs/100ns； 频偏数字可调，精确度可达0.01%。 此外，数字激励器在调频技术指标上还具有优良的性能，如： 信噪比: >80dB 音频失真: < 0.02% , 30~15000Hz
立体声隔离度： > 60dB , 30~15000Hz
数字激励器编码部分原理框图如下： 立体声编码S/PDIF输入
音
频接口
+10 dB增益调整
左右模拟输入A/D
外同步输入
两路AES输入RDS SCA A/D两路AES输出
DDS调制350M D/A跟踪滤波
管理模块EthernetRS232KEY/LCD日誌左路信令解调注: 颜色为可选模块左右模拟输出D/A19K导频输出右路音频延时校准GPS时标1PPS频标10MHZGPS锁定指示RF功放控制
接口
延时粗调0—300ms(步进20us)延时细调0—20us(步进1us)
5dBFR输出
FR检测
右路
信令解调
左路音频延时校准
延时粗调0—300ms(步进20us)内插内插延时细调0—20us(步进1us)导频相
位校准
数字编码板原理框图
