第十二章 欧姆定律单元测试题
第十二章 欧姆定律单元测试题 姓名_________
大杨中心中学 井玉强
一、选择题（每题3分，共计45分） 1．两个电阻并联起来相当于（ ） A ．增大了电阻的横截面积 B ．减小了电阻的横截面积 C ．增大了电阻的长度 D ．减小了电阻的长度 2．若导体两端电压为6V 时，通过导体电流为1.2A ，若导体两端电压变为12V ，则导体电阻为（ ） A.5Ω B.10Ω C.15Ω D.无法确定
3．一个灯泡在6V 电压下才能正常发光，现把它接在两节串联的铅蓄电池上，灯泡发
光。
如果用两个这样的灯泡串联后接在两节铅蓄电池上，则灯泡将（ ）
A ．变亮
B ．变暗
C ．亮度不变
D ．烧坏
4．如右图，电源电压U 不变，当滑动变阻器的滑片P 向右移动时，则（ ）
A ．电流表示数变大，电压表示数变小
B ．电流表示数变小，电压表示数变小
C ．电流表示数变大，电压表示数不变
D ．电流表示数变小，电压表示数不变
5．关于电阻，下列说法错误的是（ ）
A ．电阻表示导体对电流的阻碍作用
B ．导体的电阻与导体的材料、长度、横截面积有关
C ．导体的电阻与导体两端的电压成正比，与导体中的电流成反比
D ．导体的电阻是导体本身的性质，与是否通电无关
6．根据欧姆定律的公式I ＝U/R 的变形式R=U/I 及电阻的性质，可以判定下列说法中
正确的是（ ）
A. 当U 变大时，U/I 变小
B. 当U 变大时，U/I 变大
C. 当U 变小时，U/I 不变
D. U=0时，U/I=0
7．如图所示电路图，电源电压6V 保持恒定不变，滑动变阻器R 1的最大阻值是10Ω，闭合开关S 后，移动滑动变阻器的滑片P ，电压表示数的变化范围应是（ ） A. 0～6V B. 0～2V C. 2～4V D. 2～6V 8．下列哪个单位不是电阻的单位（ ） A ．V/A B ．Ω C ．k Ω D ．V ·
9．两个相同的灯泡，连接在同一电路中，用电压表分别测得每个灯泡两端电压相等，
则（
）
A.两灯一定是并联
B.两灯一定是串联
C.两灯可能是并联也可能是串联
D.无法判断
10．关于导体的电阻，下列说法正确的是（ ） A ．导体两端的电压增大，其电阻一定增大 B ．导体中的电流增大，其电阻一定减小 C ．若导体不接入电路，其电阻为0 D ．导体的电阻与其两端电压及通过的电流无关。
11．如图电路，电源电压不变，开关S 闭合。
在滑动变阻器滑片P 向右移动的过程中，
以下判断正确的是( ) A ．电压表示数不变 B ．电压表示数变大 C ．电压表示数变小 D ．电压表示数先变大后变小 12．如图所示是滑动变阻器的示意图，为了使滑片P 向B 端滑动时连入电路的电阻变大，那么它串联入电路时应连接的接线柱为（ ）
A ．
B 和
C B ．B 和
D C ．A 和D D ．A 和B 13．某导体两端电压为15V ，此时通过导体的电流为3A ，若导体两端的电压增加3V ，则此时通过导体的电流和导体的电阻分别是（ ） A ．0.6A 5Ω B ．3.6A 5Ω C ．3.6A 1Ω D ．4A 6Ω 14．如右图是李华连接的“电流跟电压、电阻关系”实验的电路 图，闭合开关S 、电流表、电压表可能出现的现象是（ ） A ．电流表和电压表读数为零 B ．电流表和电压表指针迅速发生最大偏转，电表损坏 C ．电流表示数为零，电压表示数为2.8V D ．电流表示数为0.4A ，电压表示数为2.8V 15．一段导体两端电压是4.0V 时，导体中的电流是1.0A ，如果将其两端的电压减少到2.0V ，导体中的电流变为（ ） A ．2.0A B ．0.25A C ．3.0A D ．0.50A 二、填空（每空1分，共20分。
） 16、欧姆定律的内容是：___________________________________________________。
用公式表示为：________________。
17．我们在电学实验中要用到电压表，经测定：电压表“0-3V ”量程的内部电阻约在1k Ω，通过电压表的最大电流是_____________A ，合______________μA 。
18．如图所示，电源电压为8V ，R 1=4Ω，滑动变阻器的最大阻值是12Ω，P 滑到左端时，通过R 1的电流__________A ；P 滑到右端时，通过R 1的电流_________A 。
19s 后，发现两灯均不亮，仔细检查发现灯泡L 2的灯丝断了，其它部分均正常。
这时若用电压表测a 、b 两点间的电压，示数为 ________V ，测b 、c 两点间的电压，示数为 ______V 。
20．将电阻R l 与R 2并联后接在电源两端时，通过它们的电流之比为3∶2，则它们的电阻之比为________。
若把它们串联起来接在电源两端，那么通过它们的电流之比为________,电压之比为_________。
21．已知两个电阻R 1：R 2＝2：5，如果把它们串联在电路中，则通过它们的电流之比I 1：I 2＝__________，它们两端的电压之比U 1：U 2＝__________；如果把它们并联在电路中，通过它们的电流之比I ’1：I ’2＝ ，
22．当加在某导体两端的电压为6V 时，通过导体的电流为0.5A ，则该导体的电阻为_______Ω；若加在该导体两端的电压增为12V ，则该导体的电阻为_____Ω。
它们的两端电压之比U ’1：U ’2＝__________。
23．两个灯泡L 1和L 2串联，电流表测电流，电压表测灯L 1的电压，当开关S 闭合后，若电压表的示数为零，这可能是灯L 1出现了______，也可能是L 2出现__________故障，若电流表没有示数，而电压表有较大的示数，其故障可能是________________。
三、计算题（共20分）
24、已知：电阻R1=10Ω, R2=20Ω,（1）先将两电阻串联，求串联后电阻？（2）若将两电阻并联，并联后的总电阻又为多少？（4分）
25．在如图所示的电路中，已知电阻R 1＝5Ω，电流表A 1的示数为I 1＝1A ，电流表A 的示数为I=1.5安，求：(1) R 1两端的电压U 1；(2)通过R 2的电流I 2；(3) R 2的阻值。
(6分)
26．在如图所示电路中，R 1=15Ω、R 2= 10Ω、电压表示数3V ，这时电流表的示数是多少？（4分）
27．一只小灯泡，在正常发光时，灯丝两端的电压和电阻分别是2.5V 与10Ω。
若王小冰同学只有电压为5.5V 的电源，要使小灯泡正常发光，需要在电路中接入一个电阻。
问：这个电阻应如何连接在电路中？电阻的阻值应是多大？（6分）
四、实验题（15分）
28．小桃同学在用电压表和电流表测电阻的实验中测得电阻的电压及电流如图所示， 则电阻两端的电压为 V ，通过电阻的电流为 A ，电阻的阻值为 Ω。
(3分)
29．小伟同学在做测电阻的实验中，没有电流表，他用一个阻值为10Ω的电阻与一个电压表 联，就可以做成一个电流表。
若电压示数为7.5V ，则此“电流表”测得的电流为 A 。
（2分）
30．在研究电流跟电压、电阻之间关系的实验中，小明通过改变电路中的电压和电阻，分别测得了如下两组数据：（2分）
分析表2数据，可得到的结论是：________________________________。
31、伏安法测电阻的实验原理是____________，在连接电路的过程中，开关必须处于________状态，滑动变阻器的滑片就位于阻值最_____的一端，这主要是为了避免电路中的________过大，以致烧坏有关元件。
(4分) 32、在下面方框内画出伏安法测小灯泡的电路图。
（4分）。

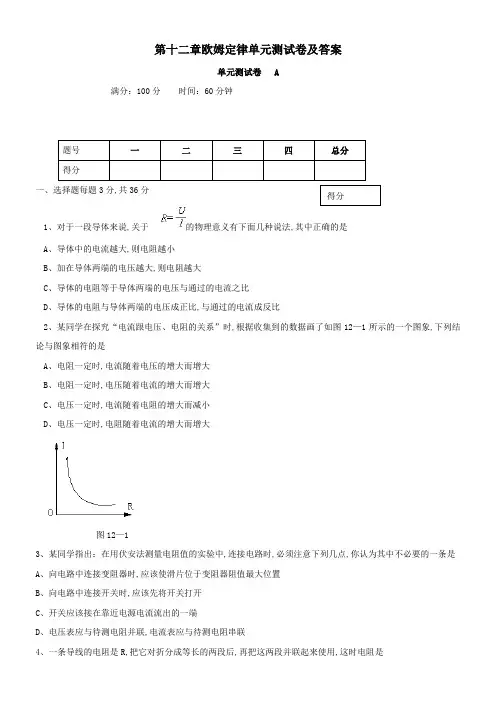

欧姆定律单元测试卷及答案
第十二章欧姆定律单元测试卷及答案单元测试卷 A满分：100分时间：60分钟题号一二三四总分得分一、选择题每题3分,共36分得分1、对于一段导体来说,关于的物理意义有下面几种说法,其中正确的是A、导体中的电流越大,则电阻越小B、加在导体两端的电压越大,则电阻越大C、导体的电阻等于导体两端的电压与通过的电流之比D、导体的电阻与导体两端的电压成正比,与通过的电流成反比2、某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画了如图12—1所示的一个图象,下列结论与图象相符的是A、电阻一定时,电流随着电压的增大而增大B、电阻一定时,电压随着电流的增大而增大C、电压一定时,电流随着电阻的增大而减小D、电压一定时,电阻随着电流的增大而增大图12—13、某同学指出：在用伏安法测量电阻值的实验中,连接电路时,必须注意下列几点,你认为其中不必要的一条是A、向电路中连接变阻器时,应该使滑片位于变阻器阻值最大位置B、向电路中连接开关时,应该先将开关打开C、开关应该接在靠近电源电流流出的一端D、电压表应与待测电阻并联,电流表应与待测电阻串联4、一条导线的电阻是R,把它对折分成等长的两段后,再把这两段并联起来使用,这时电阻是A. R/4 2 C. R/25、如图12—2所示,电源电压恒定不变,当S闭合后,滑动变阻器的滑片P向右移动的过程中,下列说法正确的是A、灯泡亮度不变,电压表示数变大B、灯泡变亮,电压表示数变大C、灯泡变暗,电压表示数变小D、灯泡变暗,电压表示数变大图12—26、如图12—3所示,小明在研究“并联电路”特点时,用电流表测得通过灯泡L1、L2中的电流分别为1 A和2 A,则下列分析正确的是图12—3A、干路电流为3AB、L l的电阻小于L2的电阻C．L1两端的电压小于L2两端的电压D、并联电路中各支路电流一定不同7、如图12—4所示电路,闭合开关后,将滑动变阻器滑片P由a端向b端滑动的过程中,图中电压表和电流表的示数变化正确的是图12—24A、电压表示数不变,电流表示数变大B、电压表示数变小,电流表示数变大C、电压表示数不变,电流表示数变小D、电压表示数不变,电流表示数变小8、如图12-5所示,滑动变阻器的滑片在某两点间移动时,电流表的示数范围为1A到2A之间,电压表的示数范围为6V到9V之间,则定值电阻R的阻值及电源电压分别为：A、3Ω,15VB、6Ω,15VC、3Ω,12VD、6Ω,12V图12—59、在图12—6的电路中,电源电压保持不变,闭合开关S后,L1和L2都发光,一段时间后,其中一盏灯突然熄灭,而电流表、电压表示数不变,产生这一现象的原因是A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路图12—610、在图12—7所示的电路中,电源电压保持不变;闭合电键S,电路正常工作;过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变小,则下列判断中正确的是A、一定是灯L断路,电流表的示数变小B、一定是电阻R断路,电流表的示数变小C、可能是灯L短路,电压表的示数变大D、可能是电阻R短路,电压表的示数变大图12—1、711、如图12-8所示,电源电压保持不变;当开关S1 合、S2断开时,电流表的示数为0.2A；当开关S1、S2都闭合时,电流表的示数为0.8A;则电阻R1与R2的比值为A 、1:3 B、 3：l C、 2:3 D、 3：2图12—812如图12—9所示,滑动变阻器R的总电阻为60Ω,定值电阻R0=60Ω,电源电压18V;断开开关S,移动滑动头P 使电压表示数为9V,然后闭合开关S,则通过R0的电流为A．0.12A B．0.15A C．0.24A D．0.45A图12—9二、填空题每空1分,共26分13、在图12-10甲所示的电路中,当开关S 闭合时,电压表和电流表的示数如图10乙所示,则所测电阻R= Ω；若移动变阻器滑片,使电压表的示数为3V,则此时电阻R= Ω 不考虑温度变化对电阻的影响;14、 如图12—11所示,电源电压不变,当开关S 闭合,灯泡正常发光,再将滑片P 向B 端移 动,在此过程中,电流表的读数 ,电压表的读数为 ·以上两空选填“变大”“不变”或 “变小”图l2—1115、某段金属导体,两端电压为6V 时,5min 内通过它的电荷量是60C,导体的电阻是 Ω；当该导体两端电压降为0时,电阻为 Ω. 17、如图12-12所示,Ro 为定值电阻,电源电压恒定;闭合开关,当滑动变阻器接入电路的阻值为R/4时,电压表的示数为6V ；当滑动变阻器接入电路的阻值为R 时,电压表的示数为3V ；则前后两次通过Ro 的电流之比是___________,电源电压是____V;A VR R / S 0 1 23 A 0 A _ 3 3 0 5 1015 V 01 2 315_甲乙图12-10得分图12—1217、小明在探究甲、乙两个电阻的电流与电压的关系时,得到了如图12—13所示的图象．分析图象可知,甲、乙两个电阻之比R甲: R乙=________；并能得出如下的结论：1_______________________________________．2_______________________________________．图12—1318、如图12—14所示电路,开关S闭合后,电流表的示数填“变大”“变小”或“不变”；若电流表示数变化了0.1 A,则电阻R＝Ω电源电压保持不变图12—1419、在如图12—15所示的电路中,电源电压保持不变,闭合开关S后,当滑片P向左移动时,电流表示数将选填“增大”“减小”或“不变”．当滑片P在滑动变阻器的a、c两个端点位置时,电压表示数分别为0V和4V；则当滑片P在滑动变阻器最大阻值的—半位置b时,电压表示数 2V选填“大于”“小于”或“等于”．图12—1520、一个标有“6 V,3 W”字样的小灯泡与一个定值电阻串联后接在电压为10 V的电源上,此时灯泡正常发光,则定值电阻的阻值为Ω,2 s内通过电阻的电荷量为 C21、小明用实验测定“手电筒小灯泡正常发光时的电阻”,小灯泡的额定电压为;小明正确连接好实验电路后,开始进行实验;1实验中,当滑动变阻器滑片移到如图12—16所示的位置时,电压表的示数如图12—17所示,则此时小灯泡两端的电压是 V；2为了测量小灯泡正常发光时的电阻,小明应该调节变阻器的滑片向端移动,直至电压表示数达到 V；3小灯泡正常发光时,电流表示数如图12—18所示,则灯泡的正常工作电流是 A,小灯泡正常发光时的电阻是Ω；4在本实验中,滑动变阻器的作用是 ;图12—16 图12—71 图12—1822、一位同学设计了一个风力测定仪,如图12-19所示,O是转动轴,OC是金属杆,下面连接着一块受风板．无风时OC是竖直的,风越强,OC杆偏转的角度越大．AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻相接触的点,电路中接有一个小灯泡,测风力时,闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个 ,观察小灯泡的可以粗略地知道风力的大小．图12—19得分三、实验探究题每题10分,共20分23、小刚在“探究通过导体的电流与电压、电阻的关系”实验中;1他应采用的实验方法是；2在研究电压的变化对电流的影响时,他连接的电路如图12—20所示;但电路中有一根导线接错了,请你用笔在图中将接错的导线打上“×”,把正确的接线画上,并在虚线框内设计出实验数据记录的表格；C DA B图12-203在研究电阻对电流的影响时,把定值电阻由5Ω换成10Ω,闭合开关后,下一步的操作是：调节滑动变阻器的滑片,保持不变;4如果小亮在实验中发现电流表、电压表的读数都偏大,调节滑动变阻器的滑片时,两表示数均无变化,适当减小电源电压后,两表示数才相应减小;你认为出现这一故障的原因是： ;5利用本实验的器材,你还能进行的实验有：①；②;24、在图12—21甲所示的“测量小灯泡电阻”的实验中灯泡上标有．(1)画线代替导线将电压表正确连人电路．(2) 2开关闭合之前,滑动变阻器的滑片P应处于端;选填“A”或“B”3小灯泡正常工作时电流表的读数如图10—16乙所示,通过小灯泡的电流是 A,此时小灯泡的电阻是Ω保留一位小数,这个电阻值较灯泡没有连接到电路时选填“变大”“减小”或“不变”,原因是．图12—21得分四、计算分析题25题8分,26题10分,共18分25、如图12-22所示,将两个电阻R1与R2并联后接在电压为24 V的电源上,开关S闭合后干路电流为2A,通过电阻R1的电流是1.2A,求：R1与R2的阻值分别为多大图12—2226、有一种半导体,其电阻的大小随温度的变化而明显改变,利用这种半导体材料制成的电阻叫热敏电阻．利用热敏电阻可以用．来测量温度的变化,且反应快,精度高．李明同学想用热敏电阻设计一个电路,来检测他家蔬菜大棚内温度的变化．于是,他买来了一个热敏电阻,该热敏电阻的阻值随温度变化的图像如图12—23所示．他又到实验室向老师借来了一块电流表、一个开关和6V的电源．请你利用这些器材帮他设计一个能直接观察大棚气温变化的电路．图12—231请你在方框中画出你设计的电路图．2若将电流表刻度盘上的电流刻度换成相应的温度刻度,这样电流表就改造成了气温表．若电流表选用0～0．6A的量程,请你计算说明改造成的气温表的0℃应与电流表刻度盘的什么刻度对应该气温表能测量的最高温度是多少(3)当大棚内的温度为28℃时,该电路消耗的功率是多少(4)第十二欧姆定律A卷一、选择题1、C2、C3、A4、A5、D6、A7、C8、C9、C 10、B 11、A 12、A二、填空题13、, 14、变小 不变 15、30、30 16、2：1 917、3:1；电阻一定时,电流与电压成正比或电阻一定时,电流随电压的增大而增大；电压一定时,电流与电阻成反比或电压一定时,电流随电阻的增大而减小；导体中的电流与导体两端的电压成正比,与导体的电阻成反比；同一导体,电压与电流的比值不变;18、变大 60 19、增大 大于 20、8 1 21、11．5 2A 或左 3 4改变灯泡两端的电压或改变电路的电流或保护电路其它合理答案均可得分 22、滑动变阻器、亮度 三、实验探究题 23、1控制变量法；1分2如下图和表所示4分;图：找错1分,连线1分；表格2分； 3定值电阻两端的电压；1分4滑动变阻器接入电路的阻值为零;1分5可选填：①测电阻；②测电功率；③研究串联电路中的电压关系；④研究串联电路中的电流关系；⑤研究并联电路中的电压关系；⑥研究并联电路中的电流关系;4分24、答案：1如图10—33所示 2B 3增大 灯丝金属温度升高电阻变大图10·33四、计算分析题 25、26、次数I /A U /V 1 2 3ABCD×第27题图10—40。
九年级物理全册 第十二章 欧姆定律章节测试 北师大版
第十二章欧姆定律一、单选题1.如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A. 总电阻变小B. 电流表的示数变小C. 电压表的示数变大D. 滑动变阻器接入电路中的电阻变小2.如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻的规格为“10Ω0.5A”，滑动变阻器的规格为“20Ω1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）A. 电路消耗总功率允许的变化范围为1.2W～3WB. 电流表示数允许的变化范围为0.2A～0.5AC. 变阻器R2接入电路的阻值允许变化范围为2Ω～20ΩD. 电阻R1消耗功率允许的变化范围为0.4W～0.9W3.两个定值电阻R A和R B，它们的I﹣U关系如图所示，若将电阻R A和R B串联接入电压恒为3V电源的两端，则以下正确的是（）A.R A：R B=2：1B.I A：I B=1：2C.U A：U B=1：2D.P A：P B=2：14.灯泡L1和L2上分别标有“6V6W”和“6V9W”字样，把他们先后接在如图所示电路的a、b两端（电源电压不变），L1消耗的功率刚好为6W，L2消耗的功率为（）A. 一定等于9WB. 一定小于9W C. 一定大于9W D. 条件不足，无法确定5.如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A. 灯L变亮，电压表V1的示数不变B. 灯L变亮，电压表V2的示数变小C. 电流表A的示数变小，电压表V1的示数变大D. 电流表A的示数变小，电压表V2的示数变大6.ab和cd是由同种材料制成的长度相同、横截面积不同的两端导体（S ab＜S cd），将它们并联后连入电路中，这两端导体两端的电压及通过它们的电流的大小关系是（）A. U ab＞U cd， I ab＜I cd B. U a =U cd， I ab＞I cdbC. U ab＜U cd， I ab＜I cd D. U a=U cd， I ab＜I cdb7.如图8-82所示研究，电流跟电压、电阻的关系，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验要求( )A. 保持R′滑片位置不变B . 保持R两端电压不变C. 保持R不变，调节R′的滑片到不同位置D. 保持电路中电流不变8.甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大，则它们的阻值大小关系是：( )A.R甲>R乙；B.R甲=R乙；C.R甲<R乙；D.无法比较9.某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20ΩlA”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断不正确的是（）A. 电路中电流变化的范围是0.3A～0.5AB. 滑动变阻器阻值变化的范围是4Ω～10ΩC. 灯泡的最小功率是0.162W D. 该电路的最大功率是2.25W10.只有“6V3W”和“6V6W”的两个小灯泡组成串联电路，此电路两端允许加的最大电压为（）A. 3VB. 6 VC. 9VD. 12V11.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是（）A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小12.（xx•齐齐哈尔）如图所示电路，电源电压不变，开关S处于闭合状态，当开关S1由断开到闭合时，以下说法正确的是（）A. 电压表示数不变B. 电流表示数变小C. 电压表与电流表的示数比值不变D. 在相同时间内，电路消耗的电能变小13.如图所示，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20 Ω1A”,灯泡标有“6V 3W”字样。
北师版九年级全册物理 第十二章 欧姆定律 单元测试
北师大版九年级全册物理单元练习题：第十二章欧姆定律一、选择题1.关于公式 R ＝，下列说法中正确的是（）A. 导体电阻由它两端的电压和通过它的电流决定B. 导体电阻等于该导体两端的电压跟通过它的电流的比值C. 导体两端的电压一定时，导体的电阻跟通过它的电流成反比D. 通过导体的电流一定时，该导体两端的电压跟导体电阻成反比2.如图所示的电路中，定值电阻R1=10Ω，滑动变阻器的最大阻值R2=20Ω，电源电压恒为3V，在变阻器的滑片P从一端向另一端滑动的过程中，电压表的示数的最大值是最小值的（）A. 2倍B. 3倍C. 4倍D. 5倍3.如图所示，电源电压保持不变，闭合开关S，在滑动变阻器的滑片P由中点滑到b端的过程中（）A. 电路中总电阻先逐渐变大后逐渐变小 B. 电压表V示数与电流表A1示数的比值变大C. 电流表A2示数逐渐变小，电压表V示数不变D. 电流表A1示数逐渐变大，电压表V示数逐渐变大4.如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是( )A. 甲和乙均是定值电阻B. 甲的电阻比乙的电阻大C. 将甲和乙串联，若电流为0.3A，则它们两端的电压为2VD. 若甲和乙并联，若电压为1V，则它们的干路电流为0.4A5.如图所示，闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯和的阻值之比为（）A.B.C.D.6.如图所示电路中，电源电压保持不变，闭合开关S后，下列判断正确的是( )A. 电流表示数不变，电压表示数变大 B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数不变 D. 电流表示数变小，电压表示数变大7.在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示，先在AB间接入10Ω的定值电阻R，移动滑片P，使电压表示数为3V，读出电流表示数。
接着取下10Ω的电阻换上15Ω定值电阻，不进行其他操作就闭合开关。
此时电压表示数及应进行的操作是（）A. 大于3V，应将滑片P向左滑B. 大于3V，应将滑片P向右滑C. 小于3V，应将滑片P向左滑D. 小于3V，应将滑片P向右滑8.如图电源电压恒定，R1= 12ΩR2=6ΩR3是定值电阻。
北师大版物理九年级第十二章欧姆定律word单元综合测试
第十二章欧姆定律（时间：６０分钟满分：100分）一、选择题(12×3分=36分) 在每个小题的选项中，只有一个选项符合题目要求，请将其．．．字母代号填在题后的括号内．．．．．．．．．．．．。
1. 根据欧姆定律UIR，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越大，这段导体的电阻就越小C.导体的电阻与电压成正比，与电流成反比D.同一导体两端的电压越大，这段导体中的电流就越大2. 如图1所示是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。
在“保持电压不变”这一步实验时应（）A.保持R2滑片的位置不动B.保持R1不变C.更换R1，并调节R2滑片到适当位置，保持电压表示数不变D.保持电路中电流不变3. 在做“探究电流与电阻的关系”实验中，小翔连接了如图2所示的电路。
他先在电路的A、B间接入10 Ω电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15 Ω电阻替换10 Ω电阻，闭合开关，接下来他的实验操作应该是( ) A．观察电压表，向右移动滑片，读取电流数据B．观察电流表，向右移动滑片，读取电压数据C．观察电压表，向左移动滑片，读取电流数据D．观察电流表，向左移动滑片，读取电压数据图1 图2 图34. 如图3所示的电路中，电源电压保持不变。
闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是（）A.电流表A的示数变小，电压表V2的示数变大B.电压表V1与电流表A的示数之比保持不变C.电流表A的示数变小，电压表V1的示数变大D.电压表V1与电压表V2的示数之和保持不变5. 在用“伏安法测电阻”时，所选择的电源电压为4.5 V，被测电阻的阻值约为l0 Ω，则选择电路时电压表、电流表的量程选择为( )A.0～3 V、0～3 AB.0～3 V、0～0.6 AC.0～15 V、0～3 AD.0～15V、0～0.6 A6. 在“伏安法测电阻”的实验中，滑动变阻器不能起的作用是( )A.改变电路中的电流B.改变被测电阻两端的电压C.改变被测电阻的阻值D.保护电路7. 小明同学做实验时，连成了如图4所示的电路，闭合开关后，发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现象的原因可能是( )A.L1开路，L2开路B.L1开路，L2短路C.L1短路，L2开路D.L1短路，L2短路8. 某同学采用如图5所示电路做电学实验时，出现一处电路故障，以下分析正确的是( )A.若电流表无示数，电压表有示数，则R1短路B.若电流表无示数，电压表无示数，则R2开路C.若电流表有示数，电压表有示数，则R1开路D.若电流表有示数，电压表无示数，则R2短路9. 在测量定值电阻阻值的实验中，下列注意事项中不正确的是（）A.连接电路时，应将开关断开B.必须从电源的正极开始连线，开关应靠近电源的正极C.在无法估计被测电流大小时，电流表应用较大的量程试触D.将滑动变阻器连入电路时，滑片应放在阻值最大位置上图 4 图 5 图610. 如图所示的电路中，电源电压U保持不变，R x是一个电阻阻值随光照强度增大而增大的光敏电阻，R0是一个定值保护电阻。
第十二章+欧姆定律+单元练习+2024-2025学年北师大版物理九年级全一册
第十二章 欧姆定律一、选择题1．根据欧姆定律，以下说法中正确的是（ ） A ．导体两端的电压越大，这段导体的电阻就越大 B ．通过导体的电流越大，这段导体的电阻就越小C ．由I =UR 可得R =UI ，可知导体电阻与电压成正比，与电流成反比 D ．导体两端的电压越大，通过这段导体的电流就越大2． 如图所示电路中，电源两端电压保持不变，R 1为定值电阻，R 2为滑动变阻器。
闭合开关S ，向右移动滑动变阻器的滑片P 时，下列判断正确的是（ ）A ．电流表的示数变小B ．滑动变阻器R 2的阻值变大C ．电压表的示数不变D ．电压表示数跟电流表示数的比值不变3．在“探究电流与电压的关系”实验中，分别用电阻R 1、R 2进行实验，并根据各自的实验数据绘制出如图所示的I-U 关系图象，由图可知（ ）A ．R 1>R 2B ．R 1<R 2C ．通过导体的电流与导体两端的电压成反比D ．将它们串联接到同一电路中，通过R 1的电流较大4．如图甲所示的电路，电源电压保持不变，R 1、R 2为定值电阻，闭合开关后两电流表的偏转角度相同，如图乙所示，则下列说法正确的是（ ）A．通过R1的电流为1.5A B．通过R2的电流为1.2AC．R1与R2的电阻之比为5：1 D．R1与R2的电阻之比为1：45．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，下列说法正确的是（）A．油位越高，R两端的电压越大B．R、R在电路中是并联的C．油位越高，流过R的电流越大D．油量表是由电流表改装而成的6．如图所示，电源电压为3V且保持不变。
闭合开关S，电流表示数为1A，R1=1Ω。
下列说法正确的是（）A．R2的阻值为3ΩB．电压表的示数为3VC．流过R1的电流为1A D．R1两端电压为2V7．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。
闭合开关S，滑片P在b端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V8．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。
2022年北师大版九年级全一册《第12章 欧姆定律》单元测试(卷二)(含答案)095346
2022年北师大版九年级全一册《第12章 欧姆定律》单元测试（卷二）试卷考试总分：100 分 考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、 选择题 （本题共计 8 小题 ，每题 5 分 ，共计40分 ）1. 家庭电路中使用的用电器越多（ ）A.总电阻越大B.总电压越大C.总电阻越小D.总电压、总电流都不变2. 新型灯带具有美观、节能、使用寿命长等优点，现在已经进入了千家万户，取一段灯带剖开后发现，灯带中的灯是串联后通过电源适配器接入照明电路的，取下其中一只灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断不符合上述实验事实的是（ ）A.单个灯可以直接在家庭电路中工作B.灯主要是将电能转化为内能C.灯具有单向导电性D.灯带中一只灯断路后其他灯还亮3. 如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（ ） A. B. C.D.LED LED LED LED LED LED LED4. 冬天，小明看到在冰雪路面上撒上盐，冰雪便很快熔化了．小明想到可能是撒盐后冰雪的熔点降低了，于是他取了两份完全相同的碎冰，在其中一份内加些盐，将两支相同的温度计分别插入碎冰中，观察发现加盐的碎冰熔化时的温度低．小明“取两份完全相同的碎冰……”属于科学探究中的哪个环节（ ）A.提出问题B.猜想与假设C.进行实验与收集证据D.交流与合作5. 如图所示，灯和的灯丝电阻之比是，则电流表和电流表的示数之比是（ ）A.B.C.D.6. 关于公式，以下说法中正确的是（ ）A.加在导体两端的电压越大，导体的电阻就越大B.通过导体的电流越大，导体的电阻越小C.导体的电阻在数值上等于导体两端的电压与通过该导体的电流之比D.导体的电阻与导体两端的电压成正比，与通过导体的电流成反比7. 某同学通过实验研究小灯泡电压随电流的变化关系，准备器材如下：电源（电动势、内阻）、电源2（电动势、内阻不计）、开关、滑动变阻器（最大阻值）、电压表、电流表、个相同的小灯泡、导线若干．（1）该同学测得的小灯泡的图线如图甲所示，请根据图甲，在图乙中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）．（2）使用电源，把个小灯泡串联后接在电源上，通过小灯泡的电流为________，一个小灯泡获得的功率为________．（3）使用电源，连接电路时，把、间的导线误接在、之间，闭合开关，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡两端电压最低为__________，小灯泡可能获得的最小功率是________．8. 图为某同学在做电学实验时的电路的一部分，根据此电路图，你可以判断该同学正在做的实验是（ ）A.肯定是测定小灯泡的电功率B.肯定是测定小灯泡的灯丝电阻C.肯定是研究小灯泡的电流、电压关系D.以上三个实验均有可能L 1L 21:2A 1A 21:33:11:22:1R =U I13V 1Ω3V 20Ω3U−I 232A W 1A B A C V W二、 填空题 （本题共计 4 小题 ，每题 5 分 ，共计20分 ）9. 如图所示的电路中，电源电压为保持不变，当开关、都闭合，滑动变阻器滑片置于中点时，电流表的示数为，电阻的阻值为________；此时断开开关，电流表的示数变为，则滑动变阻器的最大阻值为________；滑片置于最右端时，电流表示数为________．10. 在“探究导体中电流与导体两端电压的关系”实验中，电流表应________在电路中，电压表应________在电路中（均选填“串联”或“并联”）．如图所示，表明甲导体中电流与其两端的电压成________关系；乙导体的电阻为________欧．11. 伏安法测电阻的原理是________，其方法是用________测出待测电阻两端的电压，用________测出通过待测电阻的电流，再计算待测电阻的阻值．12. 如图所示，在测小灯泡电阻的实验中，电路连接出现了错误，应将________位置互换即可，且合上开关前应将滑动变阻器调到________（选填“”或“”）处．三、 解答题 （本题共计 4 小题 ，每题 10 分 ，共计40分 ）13. 图甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为的电流表改装而成），滑动变阻器的最大值为，金属杠杆的右端是滑动变阻器的滑片．从油量表指针所指的刻度，就可以知道油箱内油面的高度．电源电压为，为定值电阻，（1）的作用是________，当油箱油面下降时，油量表的示数将变________．（2）油箱装满汽油时，油量表示数为最大值（即电流表达到最大值，此时，滑动变阻器的触头在某一端），的阻值为________．（3）当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为________．14. 某同学认为“由变形可得，这就表明：导体的电阻跟它的电压成正比，跟它的电流成反比。
北师大版九年级上册物理 第十二章 欧姆定律 单元测试试题
第十二章欧姆定律一、选择题1.一只灯泡与变阻器串联后接在54伏的电源上，灯泡的额定电压是36伏，电阻是15欧，为使灯泡正常发光，此变阻器的规格应为（）A. “10欧，2安”B. “10欧，3安”C. “5欧，3安”D. “5欧，2安”2.对于“探究电流跟电阻的关系”和“伏安法测量定值电阻”的这两个实验，下列说法不正确的是（）A. 它们都是采用控制变量的研究方法B. 它们的滑动变阻器在实验电路中的作用是不同的C. 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D. 后者多次测量的目的是取电阻的平均值，减小误差3.灯L1和灯L2连接在电压为6V的电源上（电路中无其他用电器，且电源电压保持不变，L1和L2电阻不随温度变化），L1的电阻为20，两灯均发光时，测得L2中的电流为0.2A，则下列判断正确的是（）①L1和L2两端的电压之比可能是1：1 ②L1和L2的电阻之比可能是2：3③L1和L2的电阻之比可能是2：1 ④L1和L2中的电流之比可能是1：1A. 只有①和②B. 只有③和④C. 只有①②③D. ①②③④均正确4.将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A. A表和V表示数均变小B. A表示数变大，V表示数变小C. A表示数变小，V表示数变大D. A表和V表示数均变大5.图所示的电路，电源电压保持不变，闭合开关S1、S2，电压表示数为3V，电流表示数为0.3A，断开S2后，电压表示数为2V，则下列判断正确的是（）A. R1阻值为20ΩB. R2阻值为10ΩC. 电源电压为3VD. 电源电压为2V6.在做“探究电流与电阻的关系”的实验中，轩轩连接了如图所示的电路，他先在电路的a、b间接入10 Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数，记录数据后，改用15 Ω的电阻替换10 Ω电阻，闭合开关，接下来他的实验操作应该是（）A. 观察电压表，向右移动滑片，读取电流数据B. 观察电流表，向右移动滑片，读取电压数据C. 观察电压表，向左移动滑片，读取电流数据D. 观察电流表，向左移动滑片，读取电流数据7.如图是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，在潜水器下潜过程中，电路中有关物理量的变化情况是（）A. 通过显示器的电流减小B. R0两端的电压增大C. 传感器两端的电压增大D. 电路的总功率减小8.如图是用伏安法测电阻的电路图，电流表电阻可忽略不计，只考虑电压表本身的电阻，那么（）A. 测量值等于电阻的实际值B. 测量值小于电阻的实际值C. 测量值大于电阻的实际值D. 测量值加电压表的内阻值等于电阻的实际值9.如图为用电压表测小灯泡两端电压的电路，若电压表的电阻记为R V，小灯泡的电阻R L，则关于AB 间的电阻R AB的下列说法正确的是（）A. 由于R V远远大于R L，R AB＞R LB. 由于R V远远大于R L，R AB＞R VC. 由于R V远远大于R L，R AB略小于R LD. 由于R V远远大于R L，R AB略小于R V10.如图甲所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图乙所示，下列说法中错误的是（）A. 电源电压为12VB. 滑动变阻器的最大阻值为9ΩC. 该电路总功率变化范围为1W～24WD. 小灯泡正常发光的电阻为6Ω11.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时( )A. 电流表示数变小，灯L仍然正常发光B. 电流表示数变大，灯L变亮C. 电压表示数变大，灯L的实际功率变小D. 电压表示数不变，电路的总功率变大二、填空题12.如图所示，电源电压恒定，R1=10Ω，闭合开关S，断开开关S1电流表示数为0.3A．若再闭合S1，发现电流表示数变化了0.2A，则电源电压为________V；R2的阻值为________ Ω．13.如图所示，电源电压6V不变，电阻R1=10Ω，R2=20Ω，当开关S接到点2时，电压表示数为________ V；当开关S转换到点1时，在10s内电流所做的功为________ J．14.如图甲所示，闭合开关，两灯正常发光，电流表A1的示数为0.6A，电流表A2示数如图乙所示，则通过L2的电流是________A.若L1的电阻是5Ω，电路两端电压是________V。
第12章欧姆定律单元练习2021-2022学年北师大版物理九年级上册(word版含答案)
第12章欧姆定律单元练习一、选择题1．对于“探究电流跟电阻的关系”和“伏安法测量定值电阻的阻值”的这两个实验，下列说法不正确．．．的是（）A．两个实验都用到了控制变量法B．前者多次测量的目的是寻找电压一定时，电流与电阻的关系C．它们的实验电路在教科书中是相同的D．后者多次测量的目的是取电阻的平均值，减小误差2．图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω3．如图所示，甲、乙两根铜棒的长度相同，乙的横截面积较大，把它们并联在电路中，下列说法正确的是（）A．甲的电阻小于乙的电阻B ．甲的电阻等于乙的电阻C ．总电阻小于甲的电阻D ．总电阻大于乙的电阻4．如图所示电路，当开关S 闭合以后，L 1和L 2均能发光，电流表和电压表均有示数。
过一会儿，灯泡都不发光，电流表和电压表示数均为零，可能发生的故障是（ ）A ．L 1灯丝断了B ．L 1短路C ．L 2灯丝断了D ．L 2短路5．如图所示，电源电压恒定不变。
当S 1闭合、S 2断开时，电压表的示数为3V ；当S 1断开、S 2闭合时，电压表的示数为9V 。
则12:R R 为（ ）A ．1:3B ．3:1C ．1:2D ．2:16．研究电流与电压关系时，用如图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是（ ）A．保持'R的滑片位置不动B．保持R的电压不变C．保持R不变，调节'R的滑片到不同位置D．保持电路中的电流不变7．如图是测定小灯泡电阻的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是( )A．灯泡断路B．滑动变阻器短路C．灯丝电阻值过大D．滑动变阻器连入电路阻值过大8．某同学做验证欧姆定律的实验时，根据收集到的数据绘制了如图所示的一个图像，下列结论与图像相符的是（）A．导体电阻一定时，导体两端电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端电压成正比C．导体电压一定时，导体的电阻跟导体中的电流成反比D．导体电压一定时，通过导体的电流跟导体的电阻成反比9．以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由UIR=可得URI=，表示在通过导体的电流一定时，R跟导体两端电压成正比 B ．由U I R=可得UR I =，表示在导体两端电压一定时，R 跟通过导体的电流成正比 C ．UI R=表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比 D ．电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，还与电压和电流有关10．如图所示，电源电压不变，在S 断开与闭合时，电流表两次读数之比为14，则可知12R R 为（ ）A ．14B ．41C ．13D ．31二、填空题11．某用电器正常工作时的电压为6V ，阻值为15Ω，将它与一只20Ω的电阻串联后接到电压是______V 的电源上，此用电器才能正常工作. 12．如图所示，电源电压为6V ，1230ΩR R ==，当开关S 断开时，电流表的示数是___A ；当开关S 闭合时，电流表的示数是____A ．13．小花同学有一个电阻器，当她在电阻器的两端加12V 的电压时，她测出通过电阻器的电流是240mA ；当她在电阻器的两端所加的电压变为18V时，通过该电阻器的电流是______，这时的电阻是______；她想使通过电阻器的电流为0.5A，所加的电压应该是______．14．阻值为3Ω的电阻和阻值为6Ω的电阻串联后，其电阻为___ Ω；若将两电阻并联后，电阻为___Ω．15．某同学在用伏安法测电阻的实验中，将实物连成如图所示电路，每节干电池的电压为1.5V，被测电阻约为10Ω．则电路中出现的两处错误分别是：（1）_____________________；（2）__________________________16．某油量表的工作原理如图所示，图中油量表实质上是一个________表，R相当于________________，当油箱内油面上升时，浮标________运动，使滑动变阻器R接入电路中的电阻变________，油量表的示数变________.17．物理科技小组设计了一氧化碳泄露检测电路，如图甲，R为气敏电阻，其阻值随一氧化碳浓度β变化的曲线如图乙，R0为定值电阻，电源两端电压保持不变．当一氧化碳浓度β增大时，则电压表示数_____，电流表示数_____（选填“变大”、“变小”或“不变”）．18．如图所示电路中，A 、B 两端电压U ＝8 V ，且保持不变，如果R 2两端电压U 2＝2 V ，R 1＝4 Ω，那么通过R 1的电流是________A ．若要通过它的电流为0.4 A ，必须把导体两端电压调到__________．19．R 1、R 2的电阻分别为5 Ω和10 Ω，把它们串联在电路中，其等效电阻为________，R 1和R 2两端的电压之比是________，通过R 1、R 2的电流之比是________．20．如图是大型电子地磅秤的电路图(电源电压恒定)，当称物体的物重时，滑动变阻器R 的滑片P 会向下端滑动．当被称物体的物重为G 1时，电流表的示数为I 1.被称物体的物重为G 2时，电流表的示数为I 2.若I 1＜I 2，则G 1________G 2.(填“＜”或“＞”或“＝”)．三、解答题21．有一种指示灯，电阻为6.3 Ω，通过的电流为0.45 A 才能正常发光，要使这种指示灯正常发光，应加多大的电压？22．如图所示，110R =Ω，230R =Ω，320R =Ω．电源电压保持不变，若1S 、S都断开时电流表的示数为0.4A，求：2（1）电源电压是多少？（2）当1S闭合，2S断开时，电流表的示数是多少？（3）当1S、2S闭合时，电路中的总电阻是多少？23．小芳用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω 的定值电阻各一个．（1）连接电路时开关应________，滑片应置于________（选填“A”或“B”）．（2）小芳5Ω 定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是________；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，请将此时电流表的示数填入下表中．（3）将5Ω 定值电阻换成10Ω 定值电阻，闭合开关，移动滑动变阻器的滑片P，眼睛观察________表，直到其示数为________时，停止移动滑片，记录此时各表的示数．（4）将10Ω 定值电阻换成20Ω 定值电阻，重复步骤（3）．实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成________比．（5）实验结束后，小芳问老师在此实验中________（选填“能”或“不能”）换用50Ω 的定值电阻进行实验？老师指导小芳分析了其原因是________．24．在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为2.5V．（1）请用笔画线代替导线，将图甲的实物图未连接部分补充完整（连线不得交叉）．（2）当开关闭合后，发现小灯泡不亮，经过分析，同学们猜想了一些可能的原因，见表．请根据同学们的分析，将表中电压表和电流表的示数情况在空白处补充完整．（3）故障排除后，同学们移动滑动变阻器的滑片，记录了多组小灯泡两端电压和对应的电流值，根据这些数据在坐标图上绘制出了I﹣U图象，如图乙所示，分析图象可知，小灯泡正常工作时电阻为________Ω．（4）从图象还可看出，小灯泡灯丝的电阻随两端电压的变化而跟着变化了，从物理学角度分析，造成这一现象的原因是________．答案1．A 2．D 3．C 4．A 5．C 6．C 7．D 8．D 9．C 10．D 11．14 12．0.1 0.2 13．0.36A50Ω25V14．9 2 15．电压表量程选择过大电流表量程选择过大16．电流滑动变阻器向上小大17．变小变大18．1.5 2.12 V 19．15 Ω 1∶2 1∶1 20．＜21．2.835V 22．（1）12V．（2）0.6A．（3）12Ω．23．断开 B 电阻R断路0.36 电压 1.8 反不能滑动变阻器最大阻值太小，无法保持电压表示数为1.8V.24．接近于电源电压10Ω 灯泡的电阻随温度的升高而增大。
北师大版九年级物理全一册 第十二章欧姆定律 单元测试(无答案)
北师大版九年级物理全一册第十二章欧姆定律单元测试（无答案）北师大版九年级物理第十二章欧姆定律同步练习一、单选题1、如图所示，保证、间的电阻不变，通过移动滑动变阻器的滑片，分别使电压表的示数为、、，这是为了研究（）A．通过电阻的电流与电阻的阻值的关系B．通过电阻的电流与电阻两端的电压的关系C．电阻的阻值与流过电阻的电流的关系D．电阻两端的电压与电阻的阻值的关系2、关于公式，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流共同决定B．通过导体的电流，与导体两端的电压和导体的电阻均无关C．导体两端的电压一定时，导体的电阻跟通过它的电流成正比D．导体的电阻一定时，通过导体的电流与导体两端的电压成正比3、定值电阻R2=5Ω，特殊元件R1 的I—U 图像如图所示，下列说法正确的是（）A．当通过R1 的电流为0.8A 时，R1 的阻值为0.1ΩB．R1 、R2 串联接入电源电压恒为6V 的电路中，电路中的电流为0.75AC．R1、R2串联接入电源电压恒为6V 的电路中，电路中消耗的总功率为3.6WD．R1 、R2并联接入电源电压恒为8V 的电路中，电路中的电流为0.8A4、公共场所严禁吸烟。
小明设计了一种简易烟雾报警控制器，如图所示。
电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。
以下做法能使控制器在烟雾较淡时就触发报警的是（）A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压5、如图所示，电源电压保持不变，在甲、乙两处分别接入电压表（电压用U甲、U乙表示），闭合开关S1，测得U甲：U乙=4：3。
断开开关S1，拆去电压表，并在甲、乙两处分别接入电流表（电流分别用I甲、I乙表示），此时I甲：I乙是（）A．3：4 B．4：3 C．1：1 D．4：76、如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大。
九年级物理册 第十二章 欧姆定律单元综合测试 试题
第十二章欧姆定律制卷人：打自企；成别使；而都那。
审核人：众闪壹；春壹阑；各厅……日期：2022年二月八日。
