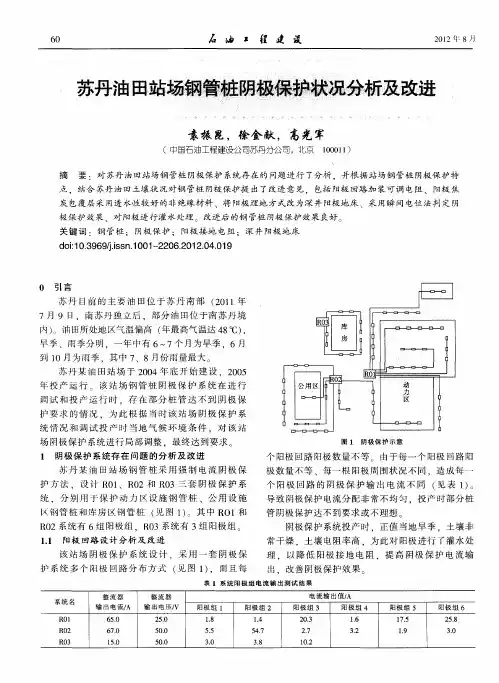

苏丹油田站场钢管桩阴极保护状况分析及改进
苏丹油田站场钢管桩鼹极德
袁振 昆，徐金献 ， 高光军
分析及改进
（中国石油工程建设公 司苏丹分公司 ，北京 １０ １ ） ０ ０ １
摘 要 ：对苏丹油田站 场钢 管桩 阴极保 护 系统存在 的 问题进行 了分析 ，并根据站 场铜管桩 阴极保护特 点 ．结合 苏丹 油田土壤状 况对钢管桩 阴极保护提 出了改进 意见 ，包括 阳极 回路加装 可调 电阻、阳极 焦 炭 包覆层采 用透 水性较好 的非绝缘材料 、将 阳极埋地 方式改为深井 阳极地床 、采 用瞬间 电位 法判 定 阴
０ 引 言
苏丹 目前 的主 要 油 田位 于 苏丹 南 部 （ ０ １年 ２１ ７月 ９日．南 苏丹 独立 后 ．部分 油 田位 于南 苏丹 境 内） 油 田所处地 区气温偏高 （ 年最高气 温达 ４ ） ８Ｃ ． ｏ
旱季 、雨季分 明 ，一 年 中有 ６～ ７个 月为 旱季 ，６月 到 １ ０月为雨 季 ．其 中 ７ 、８ 份雨量最 大 。 月 苏 丹某 油 田站场 于 ２ ０ ０ ４年 底 开 始建 设 ．２ ０ ０５ 年 投 产 运 行 该 站 场 钢管 桩 阴极 保 护 系统 在 进 行
个 阳极 回路 的 阴极 保 护 输 出 电 流 不 同 （ 表 １ 。 见 ）
导 致 阴极保 护 电流分 配非 常不 均匀 ．投产 时部 分桩
钢 管 桩和 库房 区钢管 桩 （ 图 １ 。其 中 Ｒ １和 见 ） Ｏ
Ｒ ２系统有 ６组 阳极 组 ．Ｒ ３系统 有 ３组 阳极 组 ０ ０ １１ 阳极 回路 设计 分析及 改进 ．
管 阴极保 护 达不 到要求 或不 理想 阴极保 护系统 投产 时 ．正值 当地 旱 季 ．土壤 非 常干燥 ．土 壤 电阻率 高 ．为此 对 阳极 进行 了灌 水处 理 ．以 降低 阳极 接 地 电阻 ．提 高 阴极 保 护 电流 输
长输管道外加电流阴极保护与牺牲阳极保护综合应用
长输管道外加电流阴极保护与牺牲阳极保护综合应用发表时间：2017-11-07T15:01:26.163Z 来源：《防护工程》2017年第14期作者：尹伟伟1 周平2 高攀1 [导读] 本文对地下长输天然气管道外加电流阴极保护和输气站场牺牲阳极保护的电化学过程分析可清楚地解释地下长输管道外加电流阴极保护中在设计。
1.湖南中石油昆仑湘娄邵天然气输配有限公司湖南娄底 417000；2.中国石油天然气中国石油西气东输武汉管理处湖北武汉 430000 摘要：长输管线由于是压力输送必须采用无缝钢管，因此防止长输管道腐蚀技术已经是摆在延长管道生命和保持长期生产安全运行的重要课题，本文对地下长输天然气管道外加电流阴极保护和输气站场牺牲阳极保护的电化学过程分析可清楚地解释地下长输管道外加电流阴极保护中在设计、施工和运行维护方面的巨大作用。
关键词：埋地钢质管道；外加电流；牺牲阳极；阴极保护；输气站场1 两种保护方式在输气管道工程中的实际应用忠武输气管道工程(简称川气出川管道工程)是恩泽两湖的重点工程，也是“十五”期间国家重点建设项目，总投资近50亿元。
工程于2003年8月正式开工，2004年11月中旬实现干线及黄石支线、襄樊支线进气投产；2005年5月26日湘潭支线投产，标志着忠武输气管道实现全面投产，对于改善“两湖”地区的能源结构具有重大意义。
主干管线西起重庆市忠县县，东至湖北武汉市，“三支”是武黄支线，途经武汉市、鄂州市、黄石市，荆襄支线途经荆州市、仙桃市、荆门市、宜城市、襄樊市，潜湘支线途经潜江市、监利市、岳阳市、湘潭市，全长1375km，管道途经一市（重庆）、两省（湖北、湖南）、15个市（州）、31个县（区），主干线选用X65管径711mm螺旋缝埋弧焊接钢管，支线采用X52螺旋缝埋弧焊接钢管。
钢管外防腐采用TEG燃气发电供给恒电位仪阴极保护与聚乙烯三层结构的联合保护方式，输气站场采用埋设阳极地床牺牲阳极保护模式和三层PE联合保护。
阴极保护培训基础知识及主要设备培训
一、阴保必要理论
5.IR降
5.1 什么是IR降？ IR降：由于阴极保护电流在土壤中流动， 在土壤电阻上产生的电压降。
回顾下
的管道电位：
测试电位时，黑表笔接参比电极，
红表笔接管道，万用表打到直流电压档
，测试得电压数值为负。换句话说，测
试时电压表是反接，电流从参比电极流
出，经过电压表，再到管道，经土壤再
影响来源：结构物受阳极电场（阳极干扰）影响，吸收电流（阳极干扰源电势高于结构物电势，电场 方向由阳极干扰源指向结构物），电位负向极化；结构物受阴极电场（阴极干扰）影响，排放电流（ 阴极干扰源电势低于结构物电势，电场方向由结构物指向阴极干扰源），电位正向极化。
联合描述：管道受阳极干扰、吸收电流、发生极化、电位负偏；管道受阴极干扰、释放电流、发生去 极化、电位正偏。这不就是直流杂散的影响方式么？
科学家经过多年的研究与实践，发现碳钢结构不论在何种环境下，最负阳极电位不会比0.85VCSE更负，所以将-0.85VCSE定义为碳钢结构的最小保护电位。
一、阴保必要理论
7.阴极保护理论
阴极保护基本原理是使被保护金属作为阴极，对其施加一定的直流电流，使其产生阴极极化，当金 属的电位负于某一电位值时，该金属表面的电化学不均匀性得到消除，腐蚀得到有效抑制，达到保护的 目的。根据提供电流的方式不同，阴极保护又分为牺牲阳极阴极保护和外加电流阴极保护两种。
2价Fe在自然环境中极易被氧化成3价Fe ，形成Fe2O3 ·xH2O(铁锈）
一、阴保必要理论
3.钢铁的电化学腐蚀 3.2 析氢腐蚀 发生条件：钢铁表面水膜，呈较强酸性（H+浓度高） 有 H2 析出。
阳极反应：2Fe－4e－＝2Fe2＋ 阴极反应：2H++2e－=H2↑ 总反应式：Fe＋2H+=Fe2++H2↑
埋地钢质管道强制电流阴极保护设计规范
中华人民共和国石油天然气行业标准埋地钢质管道强制电流阴极保护设计规范Design specification of impressed current Cathodic protection for buried steel pipelineSY/T 0036-2000主编单位：中国石油天然气管道勘察设计院参编单位：江汉石油管理局勘察设计研究院批准部门：国家石油和化学工业局石油工业出版社2000北京前言根据原中国石油天然气总公司[98]中油技监字第33号文《关于下达一九九八年石油天然气工业国家标准行业标准制修订项目计划的通知》，《埋地钢质管道强制电流阴极保护设计规范》SYJ 36-89的修订工作由中国石油天然气管道勘察设计院负责主编，由江汉石油管理局勘察设计研究院参加编写。
本次修订按照原标准编制的分工，"辅助阳极"一章仍由江汉石油管理局勘察设计研究院负责，其余各章由中国石油天然气管道勘察设计院负责。
本次修订是在广泛征求设计单位及相关单位的意见，并在总结了近十年来的实践经验和技术发展基础上进行的，本修订版本除保留了原规范行之有效的内容外，还参照国外技术标准补充了新的内容。
本次修订增加了"术语"、"系统调试"，对"保护准则"、"最大保护电位"和"保护电流密度"作了较大修改。
本规范由中国石油天然气集团公司提出，由中国石油天然气集团公司规划设计总院归口。
本规范由中国石油天然气管道勘察设计院负责解释。
本规范从生效之日起，同时代替SYJ 36-89。
本规范于1990年6月首次发布，本次为第1次修订。
主编单位：中国石油天然气管道勘察设计院。
参编单位：江汉石油管理局勘察设计研究院。
主要起草人胡士信徐快贾恒耀1 总则1.0.1 为了统一埋地钢质管道(以下简称管道)强制电流阴极保护系统的设计，制订本规范。
上传用-YB-SPE-006站场、阀室地上管道与设备外防腐层材料技术规格书
目录第一部分基本要求................................................ - 1 -1.范围.......................................................... -1 -2.名词定义...................................................... -1 -3.项目总体要求.................................................. -1 -第二部分通用技术要求............................................ - 4 -1.采用规范、标准及法规.......................................... -4 -2.供货范围及界面................................................ -4 -3. 一般规定..................................................... -5 -4.材料.......................................................... -5 -5.检验.......................................................... -9 -6. 标志......................................................... -9 -7.包装和运输.................................................... -10 -8.提交文件...................................................... -10 -9.技术服务...................................................... -11 -10.验收......................................................... -11 -11.售后服务.................................................... -12 -12.保证和担保.................................................. -12 -注：本文件以初设成果为依据编制。
油气管道保护工—高级工理论知识模拟试题与答案
油气管道保护工—高级工理论知识模拟试题与答案一、单选题（共60题，每题1分，共60分）1、BA004 对于施工周期较长的大型管道工程,在土壤电阻率( )的强腐蚀地带,可同沟埋设带状牺牲阳极进行临时阴极保护。
A、较低B、较高C、低于50Ω·mD、高于50Ω·m正确答案：A2、AC009 复合式牺牲阳极是由两种材料组成的阳极,一般( )在芯部,( )在外部。
A、镁锌B、镁铝C、锌镁D、铝镁正确答案：C3、AC016 牺牲阳极测试桩主要用来测试牺牲阳极性能、管道保护电位及( )。
A、管道自然电位B、管道电流C、接地电阻D、管道绝缘正确答案：A4、AA008 冷弯管可用带防腐层的输送管作为原管,在( )专用弯管机上弯制,方便施工。
A、工厂B、施工现场C、山区现场D、平原现场正确答案：B5、AB003 破坏形态为沟缝状,严重的可穿透金属板的腐蚀形态称为( )。
A、孔蚀B、缝隙腐蚀C、应力腐蚀D、磨损腐蚀正确答案：B6、AA005 平行式闸板阀主要用于( )和高黏油管路。
A、常压管路B、高压管路C、小直径管路D、低压大直径管路正确答案：D7、AA002 使液体在高速旋转的叶轮的作用下,产生离心力,从而获得较高动能和部分压能的泵称为( )。
A、离心泵B、容积泵C、齿轮泵D、轴流泵正确答案：A8、BA005 阴极保护设计时,所需辅助阳极的质量与阳极消耗率、阳极工作电流、阳极及阳极利用系数有关。
( )A、设计寿命B、实际寿命C、成分D、类型正确答案：A9、AC016 牺牲阳极连接电缆应选用截面不宜小于( )的多股连接导线,每股导线的截面不宜小于2.5m㎡。
A、4m㎡B、6m㎡C、8m㎡D、10m㎡正确答案：A10、AG003 水位、径流量大小及其季节变化取决于( )。
A、降雨B、河流补给类型C、河流宽度D、河水流速正确答案：B11、AD010 黏弹体防腐胶带的最小厚度为( )。
A、1mmB、1.5mmC、1.8mmD、2mm正确答案：C12、AA016 回转式压缩机属于( )压缩机。
管道防腐层补口技术标准和施工规程
巴库-第比利斯-赛汗输油管道
.
巴库-第比利斯-赛汗输油管道
大部分管段的管径为42英寸，靠近赛 汗的管径为34英寸。 管道设计日输油能力 1000万桶（160万方）。设计流量每秒2米。 该管道输油量相当于全球原油需求量的 1%。 2009年有望达到日输原油100万桶（16万 方）。工程总投资36亿美元。2006年6月4 日60万桶原油装船外运，阿塞拜疆原油开 始通过此管道出口。
.
SPC 2888
施工承包商2005年的报告表明，涂刷 前后加热管子虽然减少了开裂数量，但没 有根本解决问题，尤其是与工厂预制多层 聚乙烯防腐层的搭接部位，非常容易发生 开裂。由于补口防腐层质量不良，也影响 到投产后阴极保护的实施。
.
液体环氧补口材料与3LPE的黏合
加拿大特种聚合物涂料公司为此研究了 补口材料与3LPE的黏合问题，因为PE的化 学惰性，属于非极性表面，未处理的PE表 面能只有30-40达因/厘米。经过火焰处理后， 表面能最少达到60达因/厘米。所以，必须 对补口区域的工厂预制防腐层进行极化处 理，包括：化学处理用专用底漆，刷净级 喷砂、机械打毛、火焰处理等。
假如感应线圈与管道没有保持同心，或 者线圈绕组间隔距离不均，就会使轴向和 径向温度有明显差异。造成过热区域涂膜 起泡，过冷区域固化不充分。
.
熔结环氧粉末（FBE）补口
环氧粉末有敏感的吸水性，储藏不当会大量吸 水，现场加热时水分跑出来，在防腐层上形成许 多水泡。
.
熔结环氧粉末（FBE）补口
现场补口区域的预热采用电感应加热 是比较合适的，燃气远红外加热不太成功。 钢管预热温度介于230-250℃之间，不得超 过260℃，如果温度过高，会使X80等级以 上的高强度钢管机械性能发生变化。所以， 新的动向是采用较低温度施工的熔结环氧 粉末。
石油天然气(SY) 行业标准 目录
SY/T 10010-2012 非分类区域和Ⅰ级1类及2类区域的固定及浮式海上石油设施的电气系统…SY/T 7041-2016 钢质管道聚丙烯防腐层技术规范SY/T 7074-2016 钻井液高温高压滤失量测试仪校准方法SY/T 7077-2016 自然伽马刻度器校准方法SY/T 7022-2014 油气输送管道工程水域顶管法隧道穿越设计规范SY 5490-2016 钻井液试验用土SY 5985-2014 液化石油气安全规程SY 6240-2016 重晶石化学分析推荐方法SY 6326-2012 石油钻机和修井机井架底座承载能力检测评定方法及分级规范SY/T 6989-2014 油水井带压作业方法SY/T 6992-2014 碳酸盐岩地层测井资料处理与解释规范SY/T 7002-2014 储层地球物理预测技术规范SY/T 7021-2014 石油天然气地面建设工程供暖通风与空气调节设计规范SY 7028-2016 钻(修)井井架逃生装置安全规范SY/T 0324-2014 直埋高温钢质管道保温技术规范SY/T 0530-2011 油田采出水中含油量测定方法分光光度法SY/T 4126-2013 油气输送管道线路工程水工保护施工规范SY/T 4127-2014 钢质管道冷弯管制作及验收规范SY/T 5244-2014 钻井液循环管汇SY/T 5273-2014 油田采出水处理用缓蚀剂性能指标及评价方法SY/T 6978-2014 钻井液旋转粘度计校准方法SY/T 6656-2013 聚乙烯管线管规范SY/T 6666-2012 石油天然气工业用钢丝绳的选用和维护的推荐作法SY/T 6851-2012 油田含油污泥处理设计规范SY/T 6885-2012 油气田及管道工程雷电防护设计规范SY/T 6890.1-2012 流量计运行维护规程第1部分：液体容积式流量计SY/T 6892-2012 天然气管道内粉尘检测方法SY/T 6949-2013 特殊螺纹连接套管和油管SY/T 6975-2014 管道系统完整性管理实施指南SY/T 5495-2012 长输管道敷设工程劳动定额SY/T 5783.2-2016 注入、产出剖面测井资料处理与解释规范第2部分斜井SY/T 5815-2016 岩石孔隙体积压缩系数测定方法SY/T 6068-2014 油气管道架空部分及其附属设施维护保养规程SY/T 6597-2014 油气管道内检测技术规范SY/T 6638-2012 天然气输送管道和地下储气库工程设计节能技术规范SY/T 0047-2012 油气处理容器内壁牺牲阳极阴极保护技术规范SY/T 6490-2014 岩样核磁共振参数实验室测量规范SY/T 6577.2-2014 管线钢管运输第2部分：内陆及海上船舶运输SY/T 6577.3-2014 管线钢管运输第3部分：卡车运输SY/T 6933.2-2014 天然气液化工厂设计建造和运行规范第2部分：运行SY/T 6784-2010 钢质储罐腐蚀控制标准SY/T 6998-2014 油砂矿地质勘查与油砂油储量计算规范SY 4201.1-2016 石油天然气建设工程施工质量验收规范设备安装工程第1部分：机泵类SY 4201.2-2016 石油天然气建设工程施工质量验收规范设备安装工程第2部分：塔类SY 4201.3-2016 石油天然气建设工程施工质量验收规范设备安装工程第3部分：容器类. SY 4201.4-2016 石油天然气建设工程施工质量验收规范设备安装工程第4部分：炉类SY 4202-2016 石油天然气建设工程施工质量验收规范储罐工程SY 4203-2016 石油天然气建设工程施工质量验收规范站内工艺管道工程SY 4204-2016 石油天然气建设工程施工质量验收规范油气田集输管道工程SY/T 0447-2014 埋地钢制管道环氧煤沥青防腐层技术标准SY 4201.1-2016 石油天然气建设工程施工质量验收规范设备安装工程第1部分：机泵类SY 4201.2-2016 石油天然气建设工程施工质量验收规范设备安装工程第2部分：塔类SY 4201.3-2016 石油天然气建设工程施工质量验收规范设备安装工程第3部分：容器类. SY 4201.4-2016 石油天然气建设工程施工质量验收规范设备安装工程第4部分：炉类SY 4202-2016 石油天然气建设工程施工质量验收规范储罐工程SY 4203-2016 石油天然气建设工程施工质量验收规范站内工艺管道工程SY 4204-2016 石油天然气建设工程施工质量验收规范油气田集输管道工程SY/T 6784-2010 钢质储罐腐蚀控制标准SY/T 6998-2014 油砂矿地质勘查与油砂油储量计算规范SY/T 0447-2014 埋地钢制管道环氧煤沥青防腐层技术标准SY/T 6160-2014 防喷器检查和维修SY/T 6932-2012 石油地质图形数据交换规范SY/T 6967-2013 油气管道工程数字化系统设计规范SY/T 6968-2013 油气输送管道工程水平定向钻穿越设计规范SY/T 6970-2013 高含硫化氢气田地面集输系统在线腐蚀监测技术规范SY/T 6980-2014 海上油气生产设施的废弃处置SY/T 6996-2014 钢质油气管道凹陷评价方法SY/T 6680-2013 石油钻机和修井机出厂验收规范SY/T 6695-2014 成品油管道运行规范SY/T 6696-2014 储罐机械清洗作业规范SY/T 6711-2014 液化天然气接收站技术规范SY/T 6819-2011 含硫化氢天然气井站应急处置程序编写规则SY/T 6850-2012 油气田及管道工程测量质量评定SY/T 6880-2012 高含硫化氢气田钢质材料光谱检测技术规范SY/T 6883-2012 输气管道工程过滤分离设备规范SY/T 6884-2012 油气管道穿越工程竖井设计规范SY/T 6913-2012 海洋钻井隔水管设备规范SY/T 6276-2014 石油天然气工业健康、安全与环境管理体系SY/T 6325-2011 输油气管道电气设备管理规范SY/T 6436-2012 天然气开发规划编制技术要求SY/T 6581-2012 高压油气井测试工艺技术规程SY/T 6610-2014 含硫化氢油气井井下作业推荐作法SY 5727-2014 井下作业安全规程SY 5974-2014 钻井井场、设备、作业安全技术规程SY 6306-2014 钢质原油储罐运行安全规范SY 6925-2012 钻井用天然气发动机及供气站安全防火要求SY 6984-2014 滩海陆岸石油钻井设施安全规范SY/T 0051-2012 岩土工程勘察报告格式规范SY/T 0545-2012 原油析蜡热特性参数的测定差示扫描量热法SY/T 0606-2014 现场焊接液体储罐规范SY/T 4083-2012 电热法消除管道焊接残余应力热处理工艺规范SY/T 4121-2012 光纤管道安全预警系统设计及施工规范SY/T 5029-2013 抽油杆SY/T 5170-2013 石油天然气工业用钢丝绳SY/T 5232-2012 石油工业应用软件工程规范SY/T 5333-2012 钻井工程设计格式SY/T 5369-2012 石油钻具的管理与使用方钻杆、钻杆、钻铤SY/T 5587.10-2012 常规修井作业规程第10部分水力SY/T 5925-2012 油田注水化学示踪剂的选择方法SY/T 6066-2012 原油输送管道系统能耗测试和计算方法SY/T 0040-2013 管道防腐层抗冲击性试验方法(落锤试验法)SY/T 0315-2013 钢质管道熔结环氧粉末外涂层技术规范SY/T 0379-2013 埋地钢质管道煤焦油瓷漆外防腐层技术规范SY/T 4124-2013 油气输送管道工程竣工验收规范SY/T 4125-2013 钢制管道焊接规程SY/T 6854-2012 埋地钢质管道液体环氧外防腐层技术标准SY/T 6966-2013 输油气管道工程安全仪表系统设计规范SY/T 5585-2014 地震勘探专用电缆SY/T 6893-2012 原油管道热处理输送工艺规范SY/T 5539-2013 油井管产品质量评价方法SY/T 6423.4-2013 石油天然气工业钢管无损检测方法第4部分：无缝和焊接钢管分层缺…SY/T 6960-2013 阀门试验-耐火试验要求SY/T 5530-2013 石油钻机和修井机用水龙头QSY XJ0040-2001 油田用酸化液性能评价方法SY/T 5027-2012 石油钻采设备用气动元件SY/T 5165-2013 石油井下取样器SY/T 5343-2013 滤液侵入岩心量的测定方法SY/T 5396-2012 石油套管现场检验、运输与贮存SY/T 5435-2012 定向井轨道设计与轨迹计算SY/T 5504.1-2013 油井水泥外加剂评价方法第1部分缓凝剂SY/T 5504.2-2013 油井水泥外加剂评价方法第2部分降失水剂SY/T 6836-2011 天然气净化装置经济运行规范QSY 1626-2013 压裂酸化管汇使用与检验规范SY 5857-2013 石油物探地震作业民用爆炸物品管理规范SY 6280-2013 石油物探地震队健康、安全与环境管理规范SY/T 6499-2010 泄压装置的检测SY/T 6926-2012 常压和低压储罐检验的推荐作法SY/T 5504.8-2013 油井水泥外加剂评价方法第8部分膨胀剂SY/T 5748-2013 岩石气体突破压力测定方法SY/T 6108-2012 气藏开发动态分析技术规范SY/T 6296-2013 采油用冻胶强度的测定流变参数法SY/T 6332-2012 定向井轨迹控制SY/T 6462-2012 油田用注聚合物泵SY/T 6529-2010 原油库固定式消防系统运行规范SY/T 6552-2011 石油工业在用压力容器检验SY/T 6643-2013 陆上多波多分量地震资料采集技术规程SY/T 6685-2013 SCORPION 地震数据采集系统检验SY/T 6688-2013 时频电磁法勘探技术规程SY/T 6839-2013 海上拖缆式地震勘探定位导航技术规程SY/T 6878-2012 海底管道牺牲阳极阴极保护SY/T 6928-2012 液化天然气接收站运行规程SY/T 6933.1-2013 天然气液化工厂设计建造和运行规范第1部分设计建造SY/T 6940-2013 页岩含气量测定方法SY/T 6952.2-2013 基于应变设计的热采井套管柱第2部分套管SY/T 6952.3-2013基于应变设计的热采井套管柱第3部分适用性评价方法套管SY/T 6955-2013 注蒸汽泡沫提高石油采收率室内评价方法SY/T 6957-2013 海洋重力勘探采集技术规程SY/T 6962-2013 海洋钻井装置井控系统配置及安装要求SY/T 6963-2013 大位移井钻井设计指南SY/T 6964-2013 石油天然气站场阴极保护技术规范SY/T 6972-2013 过套管电阻率测井仪QSY 1663-2014 旋塞阀现场使用技术规范QSY 1665-2014 液气分离器现场使用技术规范QSY XJ0038-2001 油水井酸化设计与施工方法SY/T 5740-2013 聚合物驱油开发方案设计与效果评价技术要求SY/T 5827-2013 解卡打捞工艺作法SY/T 5916-2013 岩石矿物阴极发光鉴定方法SY/T 6118-2013 热力采油蒸汽发生器水处理系统运行技术规程SY/T 4108-2012 输油(气)管道同沟敷设光缆(硅芯管)设计及施工规范SY/T 5080-2013 石油钻机和修井机用转盘SY/T 5124-2012 沉积岩中镜质体反射率测定方法SY/T 5144-2013 钻铤SY/T 5150-2013 分级注水泥器SY/T 6120-2013 油井井下作业防喷技术规程SY/T 6125-2013 气井试气、采气及动态监测工艺规程SY/T 6132-2013 煤岩中甲烷等温吸附量测定干燥基容量法SY/T 6223-2013 钻井液净化设备配套、安装、使用和维护SY/T 6228-2010 油气井钻井及修井作业职业安全的推荐作法SY/T 6304-2013 注蒸汽封隔器及井下补偿器技术条件SY/T 6310-2013 气田开发可行性评价技术要求SY/T 6331-2013 气田地面工程设计节能技术规范SY/T 6334-2013 油水井酸化设计、施工及评价规范SY/T 6423.1-2013 石油天然气工业钢管无损检测方法第1部分：焊接钢管焊缝缺欠的射…SY/T 6423.2-2013 石油天然气工业钢管无损检测方法第2部分：焊接钢管焊缝纵向和或…SY 6432-2010 浅海石油作业井控规范SY 6608-2013 海洋石油作业人员安全培训规范SY/T 0096-2013 强制电流深阳极地床技术规范SY/T 0540-2013 石油工业用加热炉型式与基本参数SY/T 6423.3-2013 石油天然气工业钢管无损检测方法第3部分：焊接钢管用钢带钢板分…SY/T 6463-2012 采气工程方案设计编写规范SY/T 6476-2013 管线钢管落锤撕裂试验方法SY/T 6536-2012 钢质水罐内壁阴极保护技术规范SY/T 6585-2013 连续抽油杆SY/T 6647-2013 气田开发新区产能建设项目后评估技术要求SY/T 6653-2013 基于风险的检查(RBI)推荐作法SY/T 6692-2013 随钻测井作业技术规范SY/T 6770.4-2012 非金属管材质量验收规范第4部分钢骨架增强塑料复合连续管SY/T 6935-2013 液化天然气接收站工程初步设计内容规范SY/T 6936-2013 液化天然气词汇SY/T 6938-2013 油套管检测测井作业技术规范SY/T 6939-2013 多井测井资料处理解释及评价规范SY/T 6941-2013 储集层热蒸发烃气相色谱录井规范SY/T 6942-2013 石油天然气盖层评价方法SY/T 6943-2013 致密油地质评价方法SY/T 6944-2013 油气井射孔测试水力喷射泵排液联作技术规范SY/T 6945-2013 石油管材失效分析导则SY/T 6946-2013 石油天然气工业不锈钢内衬玻璃钢复合管SY/T 6947-2013 石油天然气工业聚乙烯内衬复合油管SY/T 6950-2013 耐蚀合金套管和油管SY/T 6951-2013 实体膨胀管SY/T 6953-2013 海上油气田节能监测规范SY/T 6954-2013 稠油高温氧化动力学参数测定方法热重法SY/T 6956-2013 海洋磁法勘探采集技术规程SY/T 6958-2013 低温石油钻机和修井机SY/T 7550-2012 原油中蜡胶质沥青质含量的测定SY/T 5324-2013 预应力隔热油管SY/T 5376-2013 石油通井机SY/T 5377-2013 钻井液参数测试仪器技术条件SY/T 5466-2013 钻前工程及井场布置技术要求SY/T 5587.14-2013 常规修井作业规程第14部分注塞、钻塞SY/T 5587.3-2013 常规修井作业规程第3部分油气井压井、替喷、诱喷SY/T 5595-2013 油田链条和链轮SY/T 5691-2013 电缆式地层测试器测井资料解释规范SY/T 10015-2013 海上拖缆式地震资料采集技术规程SY/T 10046-2012 船舶靠泊海上设施作业规范SY/T 6929-2012 液化天然气码头操作规程SY/T 6930-2012 海上构筑物的保护涂层腐蚀控制SY/T 6934-2013 液化天然气(LNG)车辆加注站运行规程SY 6922-2012 煤层气井下作业安全技术规范SY 6923-2012 煤层气录井安全技术规范SY 6924-2012 煤层气测井安全技术规范SY/T 4102-2013 阀门检验与安装规范SY/T 6524-2010 石油工业作业场所劳动防护用具配备要求SY/T 6927-2012 煤层气管道输送安全技术规范SY/T 6548-2011 石油测井电缆和连接器的使用与维护SY/T 6571-2012 酸化用铁离子稳定剂性能评价方法SY/T 5264-2012 油田生产系统能耗测试和计算方法SY/T 5314-2011 陆上石油地震勘探资料采集技术规范SY/T 5703-2012 石油测井数据项名称规范SY/T 5783.1-2012 注入、产出剖面测井资料处理与解释规范第1部分直井SY/T 6178-2011 水淹层测井资料处理与解释规范SY/T 6202-2013 钻井井场油、水、电及供暖系统安装技术要求SY 5854-2012 油田专用湿蒸汽发生器安全规范SY/T 4109-2013 石油天然气钢质管道无损检测SY/T 5991-2010 套管、油管、管线管及钻杆螺纹保护器SY/T 6340-2010 防静电推荐作法SY/T 5550-2012 空心抽油杆SY/T 5404-2011 扩张式封隔器SY/T 6859-2012 油气输送管道风险评价导则SY/T 6891.1-2012 油气管道风险评价方法第1部分半定量评价法SY/T 5772-2012 可控源声频大地电磁法勘探技术规程SY/T 6889-2012 管道内检测SY/T 0317-2012 盐渍土地区建筑规范SY/T 6830-2011 输油站场管道和储罐泄漏的风险管理SY/T 6882-2012 石油天然气建设工程交工技术文件编制规范QSY 1112-2012 气溶胶灭火系统技术规范QSY 1565-2013 炼油化工建设工程监理规范QSY 64-2012 油气管道动火规范QSY GDJ 0356-2012 天然气管道试运投产技术规范SY/T 5040-2012 桩用焊接钢管SY/T 5848-2011 抽油杆防脱器SY/T 6356-2010 液化石油气储运SY/T 6820-2011 石油储罐的安全进入和清洗SY/T 6881-2012 高含硫气田水处理及回注工程设计规范SY 5225-2012 石油天然气钻井、开发、储运防火防爆安全生产技术规程SY 6430-2010 浅海石油起重船舶吊装作业安全规程SY 6561-2011 油气田注天然气安全技术规程SY/T 0073-2012 管道防腐层补伤材料评价试验方法SY/T 0538-2012 管式加热炉规范SY/T 6150-2011 钢制管道封堵技术规程SY/T 6344-2010 易燃和可燃液体规范SY/T 6459-2010 执行承包商和业主安全计划SY/T 6519-2010 易燃液体、气体或蒸气的分类及电气设备安装危险区的划分SY/T 6557-2011 石油工业防火用水喷淋系统应用指南SY/T 6827-2011 油气管道安全预警系统技术规范SY/T 6828-2011 油气管道地质灾害风险管理技术规范SY 6564-2011 海上石油作业系物安全规程SY/T 0009-2012 石油地面工程设计文件编制规程SY/T 0029-2012 埋地钢质检查片应用技术规范SY/T 0041-2012 防腐涂料与金属黏结的剪切强度试验方法SY/T 0326-2012 钢质储罐内衬环氧玻璃钢技术标准2013-12-08 SY 6137-2012 含硫化氢的油气生产和天然气处理装置作业安全技术规程QSY DYG0103-2010 中缅原油管道工程（缅甸段）热轧钢板技术条件QSY 1564-2013 炼油化工建设项目施工过程技术文件SY/T 5037-2012 普通流体输送管道用埋弧焊钢管SY/T 5038-2012 普通流体输送管道用直缝高频焊钢管SY/T 6637-2012 天然气输送管道系统能耗测试和计算方法SY/T 6662.2-2012 石油天然气工业用非金属复合管第2部分柔性复合高压输送管SY/T 6662.3-2012 石油天然气工业用非金属复合管第3部分增强MC尼龙管和尼龙-钢复…SY/T 6832-2011 致密砂岩气地质评价方法SY 6921-2012 煤层气井排采安全技术规范QSY 1432-2011 炼化企业放射源安全管理规范QSY 1433-2011 炼化企业气防用品使用规范SY 6793-2010 油气输送管道线路工程水工保护设计规范SY/T 0320-2010 钢质储罐外防腐层技术标准SY/T 0442-2010 钢制管道熔结环氧粉末内防腐层技术标准SY/T 0452-2012 石油天然气金属管道焊接工艺评定SY/T 5921-2011 立式圆筒形钢制焊接油罐操作维护修理规程SY/T 5922-2012 天然气管道运行规范SY/T 6069-2011 油气管道仪表及自动化系统运行技术规范SY/T 6150.2-2011 钢制管道封堵技术规程挡板-囊式封堵SY/T 6555-2012 易燃或可燃液体移动罐的清洗SY/T 6837-2011 油气输送管道系统节能监测规范SY/T 6640-2012 电子式井下压力计校准方法SY/T 6662.1-2012 石油天然气工业用非金属复合管钢骨架增强聚乙烯复合管SY/T 6760-2010 石油钻采设备用气胎离合器SY/T 6814-2010 双频道回声测试仪校准方法QSY 1381-2011 石油化工产品说明书编写规范QSY 1516-2012 设施完整性管理规范SY 5445-2010 石油机械制造企业安全生产规范SY 6355-2010 石油天然气生产专用安全标志SY 6607-2011 石油天然气行业建设项目(工程)安全预评价报告编写细则SY/T 0003-2012 石油天然气工程制图标准SY/T 0086-2012 阴极保护管道的电绝缘标准SY/T 0407-2012 涂装前钢材表面处理规范SY/T 5171-2011 陆上石油物探测量规范SY/T 5257-2012 油气输送用感应加热弯管SY/T 5757-2010 油田注入水杀菌剂通用技术条件SY/T 5841-2011 钻井技术经济指标及计算方法SY/T 6630-2012 承包商安全绩效过程管理推荐作法QSY 1124.7-2008 石油企业现场安全检查规范管道施工作业QSY 1176-2009 原油管道工艺控制通用技术规定QSY 1178-2009 成品油管道运行与控制原则QSY 1179-2009 成品油管道工艺控制通用技术规定QSY 1180.2-2009 管道完整性管理规范管道高后果区识别规程QSY 1180.3-2009 管道完整性管理规范管道风险评价导则QSY 1180.5-2009 管道完整性管理规范建设期管道完整性管理导则QSY 1180.6-2009 管道完整性管理规范数据库表结构QSY 1180.7-2009 管道完整性管理规范建设期管道完整性数据收集导则QSY 122-2007 探井钻井设计规范QSY 129-2011 输油气站消防设施设置及灭火器材配备管理规范QSY 136-2012 生产作业现场应急物资配备选用指南QSY JL0104-2011 临时用电安全管理规范QSY 1223.1-2009 信息系统总体控制规范实施QSY 1262-2010 机械清管器技术条件QSY 1310-2011 水体污染事故风险预防与控制措施运行管理要求QSY 1361-2011 办公区域安全管理规范QSY 1365-2011 气瓶使用安全管理规范QSY 1366-2011 氮气使用安全管理规范QSY 1367-2011 通用工器具管理规范QSY 1368-2011 电动气动工具安全管理规范QSY 1369-2011 野外施工传染病预防控制规范QSY 1370-2011 便携式梯子使用安全管理规范QSY 1371-2011 起升车辆作业安全管理规范QSY 1424-2011 应急管理体系规范QSY 1426-2011 油气田企业作业场所职业病危害预防控制规范QSY 1428-2011 海外营地安全防范工程建设规范QSY 1449-2011 油气管道控制功能划分规范QSY 1460-2012 水平井分段压裂工艺技术规范QSY 1078-2010 管道下向焊接工艺规程QSY 1096-2012 钻井液用随钻堵漏剂改性植物纤维QSY 1109-2011 X80管线钢冷弯管制作及验收规范QSY 1124.4-2007 石油企业现场安全检查规范油田建设QSY 1124.5-2007 石油企业现场安全检查规范炼化检维修QSY 1124.6-2007 石油企业现场安全检查规范测井作业QSY GJX104-2010 油气输送管道工程站场用钢管技术条件QSY GJX105-2010 油气输送管道工程用DN350及以下管件技术条件QSY GJX106-2010 油气输送管道工程用DN400及以上管件技术条件QSY JL0103-2011 管线打开安全管理规范QSY GJX0111-2009 西气东输二线管道工程基于应变设计的X80钢管焊接技术规范QSY GJX0114-2008 西气东输二线管道工程穿越工程施工技术规范QSY GD0208.1-2012 油气管道投产方案编制导则原油成品油管道QSY GD0222-2012 立式圆筒形钢制焊接储罐防雷规范QSY GD0167-2011 长输管道维抢修设备机具技术规范QSY GD0189-2008 原油管道动火安全作业规程QSY 1553-2012 井下作业井控技术规范QSY CQ2009-40 油田井场及增压点数字化工程建设监理标准QSY GD0028.2-2011 离心式输油泵机组操作维护修理规程维护QSY GD0040.1-2008 立式圆筒形钢制焊接油罐操作维护修理规程QSY JL0829-2011 压裂用交联剂QSY JS0121-2012 陕京输气管道收发球系统工艺技术要求QSY JS0122-2012 陕京输气管道站场工艺技术要求QSY XJ0126-2010 储罐涂层防腐设计施工及验收规范QSY YM0153-2003 油浆中的固体含量测定法SY/T 4122-2012 油田注水工程施工技术规范SY/T 6150.1-2011 钢制管道封堵技术规程塞式、筒式封堵SY/T 6848-2012 地下储气库设计规范QSY 1475-2012 炼油化工建设项目竣工验收管理规范QSY 1476-2012 炼油化工建设项目交工技术文件管理规范QSY 1506-2012 钻井液液气分离器QSY JL0105-2011 挖掘作业安全管理规范QSY YHF021-2010 铁路桥涵专用高聚物改性沥青防水卷材QSY .J2.09.01-2010 安全保护装置(安全带总成)QSY 131-2010 SL125T-16A 型两轮踏板摩托车SY/T 6470-2011 油气管道通用阀门操作维护检修规程SY/T 6825-2011 管道内检测系统的鉴定SY 6560-2011 海上石油设施电气安全规程SY/T 0037-2012 管道防腐层阴极剥离试验方法SY/T 0072-2012 管道防腐层高温阴极剥离试验方法SY/T 4120-2012 高含硫化氢气田钢质管道环焊缝射线检测SY/T 5023-2012 石油钻机用刹车块SY/T 5056-2012 偏心辊子整形器SY/T 5066.2-2012 地层测试用地面控制装置SY/T 5070-2012 钻井、修井用割刀SY/T 5084-2012 打捞篮SY/T 5329-2012 碎屑岩油藏注水水质推荐指标及分析方法SY/T 5524-2012 石油地震勘探钻机车SY/T 5547-2012 螺杆钻具使用、维修和管理SY/T 5572-2012 钻井和修井用打捞工具分类与通用技术条件SY/T 5918-2011 埋地钢质管道外防腐层修复技术规范SY/T 5992-2012 输送钢管静水压爆破试验方法SY/T 6222-2012 套管外封隔器SY/T 6270-2012 石油钻采高压管汇的使用、维护、维修与检测SY/T 6584-2012 车装钻机SY/T 6586-2012 石油钻机现场安装及检验SY/T 6623-2012 内覆或衬里耐腐蚀合金复合钢管规范SY/T 6725.4-2012 石油钻机用电气设备规范第4部：分辅助用电设备及井场电路SY/T 6824-2011 油气井用复合射孔器通用技术条件及检测方法SY/T 6833-2011 CNG加气站经济运行规范SY/T 6855-2012 含H2S CO2天然气田集输管网用双金属复合管SY/T 6856-2012 石油天然气工业复合材料内衬钢管SY/T 6869-2012 石油天然气工业井下工具井下套管阀SY/T 6872-2012 套管和油管螺纹连接气密封井口检测系统SY/T 6873-2012 石油钻采装备用液力变速器SY/T 6408-2012 钻井和修井井架、底座的检查、维护、修理与使用SY/T 6870-2012 石油钻机顶部驱动装置安装、调试与维护SY/T 6871-2012 石油钻井液固相控制设备安装、使用、维护和保养QSY 1246-2009 脚手架作业安全管理规范QSY 1365 2011 气瓶使用安全管理规范SY/T 0087.3-2010 钢制管道及储罐腐蚀评价标准钢质储罐直接评价SY/T 0457-2010 钢制管道液体环氧涂料内防腐层技术标准SY/T 0460-2010 天然气净化装置设备与管道安装工程施工技术规范SY/T 6064-2011 管道干线标记设置技术规范QSY 69-2007 井下作业资料录取项目规范QSY CQ0106-2000 分注井选井条件及井下管柱基本要求QSY CQ0158-2000 油气井酸化压裂作业及质量评定标准QSY CQ0165-2000 抽油机、抽油泵、抽油杆配合选型推荐方法QSY CQ0174-2000 抽油机井示功图现场解释规程及管理标准QSY CQ3129-2009 油气水样品采集方法及要求QSY CQ3356-2009 井场和增压点数字化管理建设要求QSY CQ3357-2009 联合站数字化管理建设要求QSY CQ3358-2009 作业区数字化生产监控终端建设要求QSY CQ3359-2009 数字化生产管理系统建设要求QSY CQ3393-2009 油田井场及增压点数字化建设工程监理QSY CQ3419-2010 注水站数字化管理建设要求QSY CQ3420-2010 水源井、供水站数字化管理建设要求SY 4212-2010 石油天然气建设工程施工质量验收规范高含硫化氢气田集输场站工程SY 4213-2010 石油天然气建设工程施工质量验收规范高含硫化氢气田集输管道工程SY 6501-2010 浅海石油作业放射性及物品安全规程SY 6502-2010 浅(滩)海石油设施逃生和救生设备安全管理规定SY 6504-2010 浅海石油作业硫化氢防护安全规定SY 6554-2011 石油工业带压开孔作业安全规范SY/T 0535-94 火筒式加热炉热力与阻力计算方法SY/T 5074-2012 钻井和修井动力钳、吊钳SY/T 5643-2010 抽油杆维护和使用推荐作法SY/T 5872-2011 抽油泵检修规程SY/T 6098-2010 天然气可采储量计算方法SY/T 6124-2010 气举排水采气工艺作法SY/T 6285-2011 油气储层评价方法SY/T 6382-2009 输油管道加热设备技术管理规定SY/T 6578-2009 输油管道减阻剂减阻效果室内测试方法SY/T 6769.1-2010 非金属管道设计、施工及验收规范高压玻璃纤维管线管SY/T 6769.2-2010 非金属管材设计、施工及验收规范钢骨架聚乙烯塑料复合管SY/T 6769.3-2010 非金属管道设计、施工及验收规范塑料合金防腐蚀复合管SY/T 6770.1-2010 非金属管材质量验收规范高压玻璃纤维管线管SY/T 6770.2-2010 非金属管材质量验收规范钢骨架聚乙烯塑料复合管SY/T 6770.3-2010 非金属管材质量验收规范塑料合金防腐蚀复合管SY 5099-85 石油下井仪器温度、压力分级及其匹配SY/T 0444-98 常压钢制焊接储罐及管道磁粉检测技术标准SY/T 4057-2000 钢质管道液体环氧涂料内防腐层技术标准SY/T 5102-93 石油勘探开发仪器基本环境试验方法试验K 高温高压试验SY/T 5203-91 石油勘探开发仪器基本环境试验总则SY/T 5230-91 石油勘探开发仪器基本环境试验方法试验C 盐雾试验SY/T 5919-2009 埋地钢质管道阴极保护技术管理规程SY/T 6063-94 埋地钢质管道防腐绝缘层电阻率现场测量技术规定SY/T 6065-94 管道干线囊式封堵技术规定SY/T 6066-94 原油输送管道系统效率测试方法SY/T 6068-94 油气管道架空部分及其附属设施维护保养规程SY/T 6151-2009 钢质管道管体腐蚀损伤评价方法QSYXQ 15-2003 西气东输管道工程直缝埋弧焊管技术条件SY/T 4097-95 滩海斜坡式砂石人工岛结构设计与施工技术规范QSYGJX 0109-2008 西气东输二线管道工程线路工程施工技术规范QSYGJX 0123-2009 西气东输二线管道工程自动化仪表施工技术规范QSYGJX 0125-2007 西气东输二线管道工程用X70直缝埋弧焊管技术条件QSYGJX 101-2010 天然气输送管道用钢管通用技术条件QSYGJX 103-2009 成品油输送管道用钢管通用技术条件QSYGJX 112-2009 油气输送管道感应加热弯管母管通用技术条件QSYXN 2015-2006 高酸性气田地面集输管道设备材质技术要求QSYGD 0195-2009 管道三层结构聚乙烯防腐层技术规范QSYGD 0196-2009 管道三层结构聚乙烯防腐层热收缩带(套)补口补伤技术规范QSYGJX 0101-2007 西气东输二线管道工程用热轧板卷技术条件QSYGJX 0102-2007 西气东输二线管道工程用螺旋缝埋弧焊管技术条件QSYGJX 0103-2007 西气东输二线管道工程用热轧钢板技术条件QSYGJX 0104-2007 西气东输二线管道工程用直缝埋弧焊管技术条件QSYGJX 0107-2007 钢质管道内壁减阻涂层技术规范QSYGD 0019.2-2009 管道封堵设备维护保养规程QSYGD 0106-2008 机泵运行监控装置检定规程SY/T 5708-95 油气田地面工程建设施工及管理信息代码QSY 1001-2008 企业标识应用规范QSY 1134-2008 产品驻厂监造规范QSY 1303-2010 石油化工企业防渗设计通则QSY 1362-2011 工艺危害分析管理规范QSY 1363-2011 工艺安全信息管理规范QSY 1364-2011 危险与可操作性分析技术指南QSY 1425-2011 安全生产应急管理体系审核指南QSY 1427-2011 油气田企业清洁生产审核验收规范QSY 200-2007 输油站管理QSY HB0001-2001 开发井钻井地质设计规范QSY HB0002-2001 录井作业硫化氢检测规范QSY HB0003-2001 国产数控测井资料验收规范QSY HB0004-2001 DDL-Ⅲ测井资料验收规范QSY HB0005-2001 测井解释成果的编写规范QSY HB0006-2001 测井资料解释及数字处理规范QSY HB0007-2001 3700、CSU测井资料验收规范QSY HB0008-2001 井站库油气水取样方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
昭通国家级页岩气示范区太阳-大寨区块龙马溪组8 亿立方米/年浅层页岩气地面建设工程单位：河南汇龙合金材料有限公司设计证书编号: A111017147 综甲勘察证书编号: B111017147 综甲防腐部分站场部分阴极保护施工技术要求共16 页第 1 页专业:防腐设计阶段:施工图站场部分阴极保护施工技术要求说明书0 供施工2019.05A 供审查张国虎陈彬源李浩屠海波2019.04版次描述编制校对审核审定日期河南汇龙合金材料有限公司说明书存档文件号：S2018132E-0000-9990-CP-DES-0002-00_0外发文件号：S2018132E-0000-9990-CP-DES-0002-00_0共 16 页第 2 页目录1设计范围 (4)2执行的标准、规范 (4)3总体方案 (4)4阴极保护准则 (5)5强制电流阴极保护系统施工技术要求 (5)5.1线路阴极保护站主要组成部分 (5)5.2阴极保护电源设备安装 (5)5.3通电点及参比电极安装 (6)5.4阴极保护参数的远传功能与远控功能 (6)5.5阳极地床安装 (7)6强制电流阴极保护辅助设施 (10)6.1绝缘接头安装 (10)6.2绝缘接头防浪涌保护 (11)6.3绝缘接头测试桩（箱）安装 (11)6.4跨接电缆 (12)6.5电缆连接及密封防腐 (12)6.6阴极保护电缆的敷设 (12)6.7阴极保护电缆的型号 (13)7电位传送器安装 (13)7.1安装要求 (13)7.2工作电源 (14)7.3机壳接地 (14)河南汇龙合金材料有限公司说明书存档文件号：S2018132E-0000-9990-CP-DES-0002-00_0外发文件号：S2018132E-0000-9990-CP-DES-0002-00_0共 16 页第 3 页7.4采集点安装 (14)7.5阴极保护参数的远传 (14)8阴极保护系统的投产测试 (15)8.1阴极保护投产前的调试与测试 (15)8.2阴极保护的投产测试 (15)河南汇龙合金材料有限公司说明书存档文件号：S2018132E-0000-9990-CP-DES-0002-00_0外发文件号：S2018132E-0000-9990-CP-DES-0002-00_0共 16 页第 4 页1设计范围本说明书为昭通国家级页岩气示范区太阳-大寨区块龙马溪组8 亿立方米/年浅层页岩气地面建设工程站场的强制电流阴极保护系统的通用设计。
具体站场的防腐设计见相应的施工图设计文件。
本工程站场强制电流阴极保护系统的通用设计由以下内容组成:1）站场内阴极保护系统设施；2）绝缘接头和防浪涌保护；3）电位传送器；4）电连续性跨接；5）阴极保护系统的投产测试与运行管理。
2执行的标准、规范《埋地钢质管道阴极保护参数测量方法》（GB/T 21246-2007）《埋地钢质管道阴极保护技术规范》（GB/T 21448-2017）《强制电流深阳极地床技术规范》（SY/T 0096-2013）《绝缘接头与绝缘法兰技术规范》（SY/T 0516-2016）3总体方案云山坝脱水站、太阳集气增压站、大寨集气站内分别新建1 座阴极保护站对进出站线路管道实施强制电流保护。
共 16 页第 5 页4 阴极保护准则线路管道阴极保护系统达到充分保护状态的判定准则执行GB/T 21448-2017《埋地钢质管道阴极保护技术规范》阴极保护准则的规定。
5强制电流阴极保护系统施工技术要求5.1线路阴极保护站主要组成部分1）提供保护电流的阴极保护电源设备；2）阳极地床；3）阴极保护通电点及参比电极。
5.2阴极保护电源设备安装云山坝脱水站、太阳集气增压站、大寨集气站分别新建 1 座阴极保护站，每座阴极保护站分别安装1 套6 路输出（每路为5A/30V）阴极保护电源设备对进出新建脱水站和集气站的线路管道进行保护，安装位置见各站场的相关设计。
阴极保护电源设备的性能应符合《交流供电阴极保护电源设备技术规格书》（S2018132E-0000-9990-CP-SPC-0006-00_0）的要求，严禁使用不合格产品。
设备机壳接地：采用YJV22-0.6/1 1×16mm2电线将电源设备的机壳接地端子与设备附近的接地端子板相连接，并保证完全电气连通。
设备工作电源：阴极保护电源设备工作电源为AC220V。
阴极保护电源设备电源线与电专业埋设在附近的供电电缆进行连接，连接应牢固，确保电气接触导通良好。
阴极保护电源设备安装时应当严格按照其产品说明书进行，应要求生产厂商的工程师到现场指导或亲自调试，电缆连接时应确保极性正确，并且确保电气接触导通良好。
设备接线安装详见《线路阴极保护站接线原理图》（S2018132E-0000-9990-CP-DWG-0002-01_0）和厂商使用说明书。
共 16 页第 6 页5.3通电点及参比电极安装通电点指阴极保护电源设备与管道的连接点，它包括阴极电缆与管道的连接和参比电极的安装。
通电点设置在管道进站绝缘接头的保护端侧，距绝缘接头外侧环焊缝200mm 外，当受现场条件限制时，可进行适当调整。
从阴极保护电源设备的输出阴极端子和零位接阴端子引出的阴极电缆，通过阴极接线箱连接，敷设至通电点处，采用铝热焊与管道连接。
参比电极采用长效硫酸铜参比电极，参比电极电缆从阴极保护电源设备的参比电极端子引出，通过阴极接线箱连接，与阴极电缆同沟敷设至绝缘接头保护端侧，接至埋设点附近与参比电极的引线相连接。
电缆间采用铜连接管压接，并用电缆热收缩式附件密封防腐。
参比电极采用预包装型长效硫酸铜参比电极，应符合《埋地钢质管道阴极保护参数测量方法》（GB/T 21246-2007）中第4.3 节的要求，参比电极安装于通电点附近，埋设前应在净水中浸泡24 小时以上，以确保参比电极和填包料充分浸润，安装时尽量贴近管道立式埋设。
参比电极在安装过程中应轻拿轻放，不得造成参比电极外壳的破裂。
通电点、参比电极施工安装见《通电点安装图》（S2018132E-0000-9990-CP-DWG-0002-02_0），电缆连接及敷设施工安装技术要求详见《阴极保护电缆敷设、连接图》（S2018132E-0000-9990-CP-DWG-0002-09_0）。
通电点、参比电极安装数量、位置及电缆敷设位置见各阴极保护站的相关设计。
5.4阴极保护参数的远传功能与远控功能阴极保护电源设备除具有满足DCVG 的扫描检测（仪器进入间歇供电测试状态）的功能外，还设有远传与远控接口，通过与SCADA 系统的RTU 相应端子连接，经通信设施远传给调控中心，实现阴极保护参数的远传。
其中远传参数有：1）输出电压；2）输出电流；3）管/地电位。
共 16 页第 7 页阴极保护电源设备将上述的三项参数通过通信设施远传给调度中心，实现调度中心对本站阴极保护参数及运行状态情况的采集。
站外管道阴极保护系统用阴极保护电源设备具有远控通/断功能：阴极保护电源设备内设置有高速无触点开关，阴极保护电源设备接受的是开关信号，通过与SCADA 系统的RTU 相应端子的连接，以实现全线阴极保护站输出电流同步处于开12S、闭3S 的间隙工作状态，满足在检测期内，采用瞬间断电法测试阴极保护保护电位的需要。
采用1 根RS485 数据线与阴极保护电源设备相应端子连接后敷设至自动控制专业相应机柜内，与站控系统的RTU 端子连接，实现阴极保护系统参数的远传。
阴极保护电源设备与RTU 的连接施工要求见《线路阴极保护站接线原理图》（S2018132E-0000-9990-CP-DWG-0002-01_0）。
电缆与阴极保护电源设备接线施工及电缆敷设由阴极保护施工单位完成，电缆与RTU 端子连接由自控专业施工单位完成。
5.5阳极地床安装5.5.1阳极地床方式本工程线路阴极保护站阳极地床有深井阳极地床和浅埋连续水平阳极地床床两种方式。
阳极地床的具体位置、方式及数量见各阴极保护站的相关设计。
5.5.2深井阳极地床1）线路阴极保护站阳极地床采用深井阳极地床方式时，阳极地床井深见具体阴极保护站的相关设计，阳极体与井壁之间空隙应采用焦炭填充，填充应密实。
2）为保证阳极接头的可靠性、防止出现气阻、提高填料的密实度、方便现场施工及保证施工质量，采用预制分段封装式阳极体，阳极体在工厂预制，分段预制式阳极引出线应能保证安装后引到地面上不小于5m，电缆保护管、排气管应引至地面，长度应根据阳极体埋共 16 页第 8 页深确定，并留有余量，分段预制式阳极应符合《混合金属氧化物阳极（深井阳极）技术规格书》（S2018132E-0000-9990-CP-SPC-0007-00_0）的要求。
3）分段预制阳极体材料要求（1）分段预制阳极体为：外径Ø219、长6m 的钢套管（20#钢）；每组分段预制阳极体内串接有 3 支采用以钛为基体材料，表面覆盖贵金属氧化物组成的钛镀贵金属氧化物阳极。
（2）贵金属氧化物阳极：阳极直径：25mm；单支阳极长度：1000mm；执行标准：一级钛(GB/T 3620.1 TA1)；氧化膜：氧化铱/氧化钽。
（3）阳极体应采用：在工厂预先封装，贵金属氧化物阳极周围应填充高纯度、低阻抗碳素填料，填充应密实。
电缆在阳极筒内连接，电缆与阳极连接的接触电阻小于0.01Ω。
阳极体电缆引线应按井深、组数要求确定的引线长度组装，阳极两端与电缆的密封头应用可靠的密封形式，且能承受水压和阳极释放气体造成的氧化降解。
（4）阳极体结构应有良好的排气措施，并应安装专门的排气管及保证现场准确定位方便、定位准确，及防止气阻的发生。
4）深井阳极的安装本工程深井阳极地床采用闭孔阳极地床，施工执行《强制电流深阳极地床技术规范》（SY/T 0096-2013 ），安装见《闭孔预包装MMO/Ti 深井阳极地床安装图》（S2018132E-0000-9990-CP-DWG-0002-04_0）及阳极厂商提供的施工工艺，阳极地床具体埋深和阳极体数量见相关站场设计。
分段预制式阳极引出电缆应能保证安装后引到地面上不小于5m，电缆保护管、排气管应引至地面，长度应根据阳极体埋深确定，并留有余量。
阳极主电缆从阴极保护设备的输出阳极端子引出，通过阳极接线箱连接，然后敷设至深井阳极地床位置处，与各分段预制阳极体的引出电缆连接，连接应牢固。
电缆应尽量少用接头，应在电缆转弯处及接头部位竖立明显的标志桩。
共 16 页第 8 页5）验收按GB/T 21246-2007 中所列方法，分别对各分段预制阳极体和整个阳极地床进行接地电阻测试。
由于排气管的通畅对阳极地床的使用寿命非常重要，故必须检查排气管是否按设计要求安装，排气是否有效通畅。
5.5.3浅埋连续水平阳极地床采用浅埋连续水平阳极地床时，每处采用 30 支Φ50⨯1500mm 加铬高硅铸铁阳极，Φ 50⨯1500mm 加铬高硅铸铁阳极的性能应符合《高硅铸铁阳极技术规格书》（S2018132E-0000-9990-CP-SPC-0009-00_0）的要求。
