苏科版八年级物理上册第四章《光的折射 透镜》单元测试卷及答案
第四章单元测试卷班级姓名学号一、选择题(每小题3分，共30分)1．如图所示是我们看到的筷子斜插入水中的情况，其中正确的是( )2．如图所示，一盛水容器置于水平桌面上，一束方向不变的光线从左方斜射向水面，这时反射角为α，折射角为γ，若把容器的右端稍微垫高，待水面重新平静后，反射角为α’，折射角为γ’，那么 ( )A. α’ <α,γ’<γ B．α’=α,γ’=γC. α’>α,γ’>γ D．α’ <α,γ’>γ3．垂柳屹立在湖边，湖中的鱼游来游去，当我们向湖中看去，看到鱼儿在柳枝间穿来穿去，则我们看到湖中的像是 ( )A．柳是虚像，鱼是实像 B．柳是虚像，鱼也是虚像C．柳是实像，鱼是虚像 D.柳和鱼都是实像4．如图所示，物体AB位于凸透镜的主光轴上，当将透镜遮住一半后，；AB在光屏上的像 ( )A．只有上半部，亮度不变 B．只有下半部，亮度不变C.与原来相同，亮度不变’ D．与原来相同，亮度变暗5．在做“观察凸透镜成像”的实验中发现，当蜡烛到透镜的距离为20厘米时，在透镜的另一侧光屏上得到一个缩小的像，如果蜡烛距透镜15厘米，则下列判断正确的是 ( )A．一定成缩小的实像 B.一定成等大的实像C．可能成放大的实像 D．可能成虚像6．某同学拿着一个凸透镜正对着太阳光，用一张白纸在透镜的另一侧来回移动，并得到一个最小最亮的光斑。
用刻度尺测得此光斑到透镜光心的距离是10厘米．该同学想用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应 ( )A．小于10厘米 B．在10厘米和20厘米之间C.小于19厘米 D．大于20厘米7．如图所示，一塑料薄膜组成的棚顶下堆放着一堆干草，夏天的雨后，阳光穿过薄膜上的积水，照射到干草上，对于下列讨论，正确的说法是 ( )A．薄膜上的积水形成一个大的平凸透镜，如果其焦点恰好在干草处，干草有可能燃烧B．透镜都是固体物质组成的，液体不能起凸透镜作用C．起凸透镜作用的应是塑料薄膜D．水和塑料薄膜共同起凸透镜作用8．某幻灯机的镜头和幻灯片之间的距离可在lOcm～20cm之间调节，现因原镜头损坏，则应选用下列哪一个元件做镜头 ( )A．焦距为5cm的凸透镜 B．焦距为10cm的凹透镜C.焦距为10cm的凸透镜D.焦距为20cm的凸透镜9．下列关于显微镜和望远镜的说法中，正确的是 ( )A.天文望远镜能看见遥远的星体，是因为星体上的光线通过望远镜后所成的像比星体本身大得多B．显微镜可以将来自物体的光线经过两次放大后成一个倒立、放大的实像C.望远镜可以用一组凸透镜和凹透镜组合而成D．显微镜可以用一组凸透镜和凹面镜组合而成10．报纸上放有小明的近视眼镜、爸爸的老花眼镜、奶奶度数更深的老花镜及妈妈的平光眼镜，如图所示，则奶奶的眼镜是 ( )二、填空11．我国古代就有关于光现象的描述，如：“捞不到的是水中月，摘不到的是镜中花”、“潭清疑水浅’’其中“水中月、镜中花”是光的________现象；“疑水浅”是光的________现象．12．当光线从空气斜射向水面时，会发生光的________现象和________现象．当逐渐减小入射角时，反射光线和折射光线的夹角将逐渐________.13.目前，光污染现象越来越严重，其中白亮污染是较普遍的一种，如建筑物上的玻璃幕墙等.形成白亮污染的主要原因是由于光的 _____________ ；太阳光穿过密度不均匀的大气层时，由于折射向地面偏折，因此，早晨我们看到初升的太阳位置比它的实际位置 __________________________ （填“高”或“低”）.14.班上照集体照时,发现有同学没在取景框中,此时应将照相机________(填"靠近"或"远离")同学们,并将相机的镜头和底片间的距离________(填"伸长"或"缩短").15．如图，不透明容器底部A处有一光源，没倒水时在侧壁B处形成一亮斑，当向容器中加水至CD处时，亮斑在B点的________，当水面到达EF时，亮斑在B点的________ (选填“上方”、“下方”或“原处”)．16．普通照相机利用“快门”控制________；在拍摄远近不同的景物时，要调节镜头，使底片上得到清晰的像，摄影术语称为“调焦”，其实这种操作并不是改变焦距，而是改变________。
17．患近视眼的同学应配戴________透镜制的眼镜(选填“凸”或“凹”)，花眼的老人应配戴________透镜．18．用一架焦距一定的照相机拍照，拍完全身像后改拍半身像，应将照相机与被照的人的距离调________些，同时将暗箱长度调________些．19．在有些居民住宅的大门上装有“警眼”，它实际上是一个小圆形玻璃片．室内的人眼贴近“警眼”可以清楚地看到室外的来客．如上图是打好孔位(OO’)的大门的截面和可供选择的三块小圆玻璃片的截面．可做“警眼”的玻璃片编号是________；孔OO’内装上这一玻璃片与不装直接观察相比，其观察范围将变________.二、作图20．完成下列光路图．121．用一束光线射向某光学器件后的传播情况如图所示，请在图中恰当位置画上一种适当类型的镜子，并把光路补充完整．22．发光点S发出的一条射向水中的光线，在水面发生折射后，经过P点．请你在图中大致作出入射光线及其相应的反射光线和折射光线．四、实验与设计23．在碗底放一枚硬币，把碗移动到眼睛刚好看不见硬币的地方，如图所示，保持眼睛和碗的位置不变，向碗里加水将会观察到________，这是光的________现象．24．在做“探究凸透镜成像”的实验中：(1)要选择的器材有：________、刻度尺、蜡烛、火柴和________.(2)实验时要调整凸透镜和________的高度，使它们的中心与烛焰的中心大致在________ ，这是为了________________________。
(3)如图，如果先后把烛焰放在a、b、c、d和e点，同时调整光屏的位置，那么，把烛焰放在________点，光屏上出现的像最小；把烛焰放在________点，光屏上出现的像最大；把烛焰放在________点，光屏上不能出现烛焰的像．如果把烛焰从a点移动d点则像到凸透镜的距离________，像的大小________.五、计算与论述25.给你一副眼镜，请你根据所学的光学知识，说出三种用实验的方法判断它是老花镜还是近视镜．26．有下列光学器具：照相机、潜望镜、幻灯机、穿衣镜、放大镜、牙齿内窥镜．可以把它们分成两类：一类包括________；其特征为________________________；另一类包括________；其特征为________________________．27．照相机可通过调节物距u、像距v，使远处的物体、近处的物体的像清晰地留在胶片上．人的眼睛是怎样使远处的物体和近处的物体都能看得清清楚楚的?某实验小组经过思考，提出了下列猜想：眼睛能将远处物体和近处物体都看得清楚，是因为眼睛的焦距发生变化．究竟猜想是否正确?该实验小组经讨论后，利用f小＝9cm，f中＝10cm，f大＝11cm的3个凸透镜进行如下的实验：在光具座上从左到右依次放置蜡烛、凸透镜、光屏，实验过程中改变物距，换用不同的凸透镜，但保持像距不变(注意这一点)，实验现象、数据如下表：分析实验数据：(1)比较实验2与实验l发现，当观察物变近时，要在原处得到清晰的像，可换用焦距较________ (选填“大”或“小”)的凸透镜．(2)比较实验3与实验l发现，当观察物变远时，要在原处得到清晰的像，可换用焦距较________ (选填“大”或“小”)的凸透镜．该小组同学经过分析、思考，证实了自己的猜想是________选填“正确”或“不正确”)的，眼睛看远处的物体和近处的物体都很清楚，是通过调节晶状体曲度的变化，改变________而实现的．(3)该小组是按照怎样的思维过程进行探究活动的?答：________、________、________、________、________。
(4)市面上有一种相机就是仿照眼睛晶状体能自动调焦的功能而设计的．在某处拍完远景后，再拍近景特写，要想在胶片上仍得到清晰的像，则它的焦距应变________(选填“长”或“短”)．28．阅读短文，回答问题．眼镜的度数透镜焦距f能表示它会聚光线(凸透镜)或发散光线(凹透镜)本领的大小．焦距越短，透镜折光本领越大，所以可用焦距f的倒数表示透镜的这种折光本领，叫做透镜的焦度D．即D＝1/f，式中f单位是m，D的单位是m-1，平时我们说的度数就是透镜的焦度D乘100的值．凸透镜(远视镜片)的度数是正数，凹透镜(近视镜片)D的度数是负数．根据以上内容回答下列问题：(1)一2000，一3000，+1000，+2000的眼镜片中，哪些是远视镜片，哪些是近视镜片?它们的焦度和焦距分别是多少?(2)通过(1)中的数据分析，近视镜片和远视镜片度数深浅与镜片的焦距有什么关系?(3)你如何粗略测量出一块老花镜镜片的度数?(4)市面上有一种相机就是仿照眼睛晶状体能自动调焦的功能而设计的．在某处拍完远景后，再拍近景特写，要想在胶片上仍得到清晰的像，则它的焦距应变_______(选填“长”或“短”)．第四章单元练习一.1.B 2.B 3.B 4.D 5.C 6.A 7.A 8.C 9.C 10.A二.11.反射,折射12.反射,折射,增大 13.反射,低 14.远离,缩短 15.下方,原处 16.暴光时间,像距 17.凹,凸 18.近,长 19.2,大三.略四.23.硬币的像,折射 24.(1)凸透镜,白纸(2)光屏,同一直线上,使像成在光屏的中央(3)a,d,e,变小,变大五.25.略 26.照相机、幻灯机、放大镜,都是凸透镜应用；潜望镜、穿衣镜、牙齿内窥镜，都是平面镜应用 27.（1）小（2）大，正确，焦距（3）略（4）短28.(1)-2000和-3000是近视眼镜片,焦距分别是1/2m和1/3m.+1000和2000是远视镜片,焦距分别是1m和1/2m (2)焦距越短,度数越深 (3)略 (4)短。
苏科版八年级物理上册第四章 光的折射 透镜 单元综合测试卷含答案
第四章 光的折射 透镜 单元测试卷(时间：90分钟 满分：100分) 一、选择题（每小题只有一个选项符合题意，每小题3分，共36分）1．下列现象与彩虹的形成原因相同的是2．关于生活中的光现象，下列说法正确的是A ．凸透镜成实像时对光线有会聚作用，成虚像时对光线有发散作用B ．平面镜成像时，物体与平面镜距离越远，所成的虚像越小C ．眼睛近视了看不清书本上的字，应该配戴用凸透镜做成的眼镜，可以起到放大作用D ．因为光的折射，我们观察到日出的时刻会比实际日出时间早3．蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物—中华虎凤蝶．他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应A ．相机适当靠近蝴蝶，镜头略向外伸B ．相机适当靠近蝴蝶，镜头略向内缩C ．相机适当远离蝴蝶，镜头略向外伸D ．相机适当远离蝴蝶，镜头略向内缩4．如图所示，使用于机摄像头扫描二维码时，成缩小的实像。
下列仪器成像特点与其相同的是A ．放大镜B ．照相机C ．投影仪D ．显微镜5．为了保证行车安全，汽车中安装了多个光学仪器，下面说法中错误的是A ．车头灯照明利用了凹面镜反射原理B ．夜间行驶时车内不开灯是防止车内物品在前挡风玻璃上成像影响安全行驶A B C DC ．后视镜利用了凸面镜对光线的发散和成正立、缩小、实像的特点D ．行车记录仪相当于一台数码相机，其摄像头相当于一个凸透镜6．下列关于光现象的描述正确的A ．人佩戴的凹透镜可以矫正远视眼B ．验钞机利用红外线辨别钞票的真伪C ．游泳池注水后，由于光的折射看上去好像变浅了D ．共享单车的尾灯是靠光的折射来引起后方车辆司机注意的7．如图所示的四个情景中，成实像的是8．以下描述符合实际的是A ．投影仪能使物体在屏幕上成正立、放大的虚像B ．人离平面镜越远，他在平面镜中的像就越小C ．“潭清疑水浅”的现象属于光的折射D ．凹透镜只对平行于主光轴的光具有发散作用9．下列关于凸透镜应用的说法，正确的是A ．近视眼需要佩戴凸透镜来矫正B ．放大镜成正立、放大的实像C ．用手机扫描二维码时，应使二维码位于手机镜头一倍焦距之内D ．要使投影仪成像变大，应使投影仪远离屏幕，同时使镜头靠近投影片10．关于凸透镜的应用，下列说法正确的是A ．凸透镜成的像都是实像B ．照相时，景物在镜头二倍焦距以内C ．投影仪中的投影片放在镜头二倍焦距以外D ．远视眼镜利用了凸透镜对光的会聚作用11．如图所示，小刚在做探究凸透镜成像规律的实验时，将焦距为10cm 的薄凸透镜固定在光具座上50cm 刻度线处，将点燃的蜡烛放置在光具座上35cm 刻度线处，移动光屏至80cm 刻度线处，在光屏上得到烛焰清晰的像，以下说法正确的是A ．鸟的“倒影”B ．照相机胶片上的像C ．人看到水里的鱼D ．放大镜看到蚂蚁A．此时光屏上成倒立缩小的实像B．此成像原理可以应用在放大镜上C．保持凸透镜位置不变，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到一个清晰的像D．保持蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间移动，不可能再次在光屏上成清晰的像12．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。
苏科版八年级上册物理 光的折射 透镜单元测试卷(含答案解析)

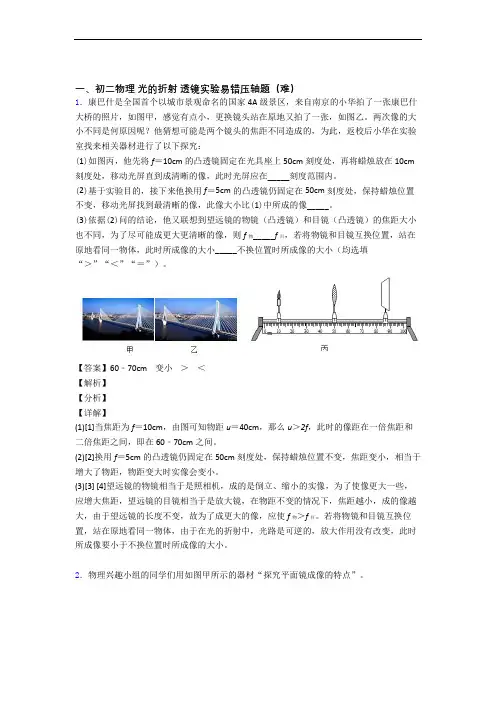

一、初二物理光的折射透镜实验易错压轴题（难）1．康巴什是全国首个以城市景观命名的国家4A级景区，来自南京的小华拍了一张康巴什大桥的照片，如图甲，感觉有点小，更换镜头站在原地又拍了一张，如图乙。
两次像的大小不同是何原因呢？他猜想可能是两个镜头的焦距不同造成的，为此，返校后小华在实验室找来相关器材进行了以下探究：(1)如图丙，他先将f＝10cm的凸透镜固定在光具座上50cm刻度处，再将蜡烛放在10cm 刻度处，移动光屏直到成清晰的像，此时光屏应在_____刻度范围内。
(2)基于实验目的，接下来他换用f＝5cm的凸透镜仍固定在50cm刻度处，保持蜡烛位置不变，移动光屏找到最清晰的像，此像大小比(1)中所成的像_____。
(3)依据(2)问的结论，他又联想到望远镜的物镜（凸透镜）和目镜（凸透镜）的焦距大小也不同，为了尽可能成更大更清晰的像，则f物_____f目，若将物镜和目镜互换位置，站在原地看同一物体，此时所成像的大小_____不换位置时所成像的大小（均选填“＞”“＜”“＝”）。
【答案】60﹣70cm 变小＞＜【解析】【分析】【详解】(1)[1]当焦距为f＝10cm，由图可知物距u＝40cm，那么u＞2f，此时的像距在一倍焦距和二倍焦距之间，即在60﹣70cm之间。
(2)[2]换用f＝5cm的凸透镜仍固定在50cm刻度处，保持蜡烛位置不变，焦距变小，相当于增大了物距，物距变大时实像会变小。
(3)[3] [4]望远镜的物镜相当于是照相机，成的是倒立、缩小的实像，为了使像更大一些，应增大焦距，望远镜的目镜相当于是放大镜，在物距不变的情况下，焦距越小，成的像越大，由于望远镜的长度不变，故为了成更大的像，应使f物＞f目。
若将物镜和目镜互换位置，站在原地看同一物体，由于在光的折射中，光路是可逆的，放大作用没有改变，此时所成像要小于不换位置时所成像的大小。
2．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。
苏科版八年级物理上册第四章 光的折射 透镜 单元综合测试卷含答案
第四章 光的折射 透镜 单元测试卷时间：60分钟 满分：100分一、选择题（每小题只有一个选项符合题意，每小题3分，共36分）1．远看浅浅的湖（河）水，一旦涉入水中后，才发现水的实际深度比看到的要深许多，如图所示。
水对眼睛的这种“欺骗”，对于想游泳的同学存在很大安全隐患，我们必须要警惕。
造成这一现象的主要原因是A ．光的直线传播B ．光发生了折射C ．光发生了反射D ．某些人的幻觉2．如图现象中，由于光的折射形成的像是3．有经验的渔民都知道。
只有瞄准鱼的下方才能把鱼叉到，如图所示。
下列四幅光路图，能够正确说明叉到鱼道理的是4．如图所示，烛焰在光屏上成清晰的像．当把蜡烛向左移动一段距离，要在光屏上再次成一个清晰的像，应该A ．蜡烛通过小孔成的像 B ．花瓶在镜中 成的像 C ．地图经放大 镜成的像 D ．亭子在水中 成的像A．保持凸透镜不动，光屏向左移B．保持凸透镜不动，光屏向右移C．保持凸透镜和光屏都不动D．以上说法都不对5．下列有关透镜应用的说法正确的是A．照相机的镜头相当于一个凹透镜B．近视眼可戴凸透镜片做的眼镜进行矫正C．用放大镜观察物体时，物与镜的距离必须大于两倍焦距D．伽利略用自制的望远镜观察天体，以确凿的证据支持了“日心说”6．今年是农历猴年，张家界市2016“猴年拍猴”张家界黄石寨主题摄影”活动正在进行中，某摄影爱好者看到如左图所示的温情一幕，立即举起照相机进行了抓拍，那么在底片上所成的像是7．如图，小桃在做探究“凸透镜成像规律”实验时，把蔡老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，她再将光屏靠近凸透镜，又能在光屏上看到烛焰清晰的像。
关于蔡老师的眼睛和眼镜说法正确的是A．蔡老师是近视眼，戴凸透镜B．蔡老师是远视眼，戴透镜C．蔡老师是近视眼，戴凹透镜D．蔡老师是远视眼，戴凹透镜8．近期流行的“自拍神器”给旅行者自拍带来了方便。
如图所示，与直接拿手机自拍相比，利用自拍杆可以A B C DA．增大物距B．增大像距C．增大人像的大小D．减小取景范围9．透镜在我们的生活学习中应用广泛，下列说法错误的是A．近视眼镜利用了凹透镜对光的发散作用B．照相时被照者应站在镜头二倍焦距以外C．显微镜的目镜成正立、缩小的虚像D．借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距10．图中正确表示像与物关系的是11．把一副眼镜放在太阳光下，在地面上看到如图所示的情形．关于该眼镜镜片的类型和可以矫正的视力缺陷，下列说法正确的是A．凹透镜，可以矫正远视眼B．凹透镜，可以矫正近视眼C．凸透镜，可以矫正远视眼D．凸透镜，可以矫正近视眼12．小希对下列光学成像实例进行了分析，判断正确的是实例：①针孔照相机内所成的像；②潜望镜中看到的景物的像；③放大镜看到的物体的像；④幻灯机屏幕上所成的像；⑤照相机中所成的像．A．反射成像的有②③⑤B．折射成像的有①③⑤C．属于实像的是①④⑤D．属于虚像的是②③④二、填空题(每空1分，共22分)13．《康熙几暇格物篇》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显现矣。
八年级物理上册第四章《光的折射 透镜》单元测试题-苏科版(含答案)
八年级物理上册第四章《光的折射透镜》单元测试-苏科版（含答案）一、选择题(每小题5分,共30分)1.岸上的人看到水中小鱼的光路图是( )2. [2022天津二南开中学期中]有一圆柱形敞口容器,从其左侧某一高度斜射一束激光,在容器底部产生一个光斑O,如图所示.下列操作中使光斑向左移动的是( )A.保持水面高度不变使激光笔向右平移B.保持激光射入角度不变使水面上升C.保持激光射入角度不变使水面下降D.保持水面高度和入射点不变使激光入射角增大3.小明通过透镜观察“美丽潍坊”四个字,看到的情形如图所示,下列说法正确的是( )A.该透镜只能成放大的像B.该透镜可以用作近视眼镜C.该透镜可以用作照相机镜头D.字到透镜的距离小于此透镜的焦距4.在“探究凸透镜成像的规律”实验中,蜡烛、凸透镜和光屏的位置如图所示,烛焰在光屏上恰好成一清晰的像(未画出).则下列说法正确的是( )A.照相机应用了这一成像规律B.蜡烛燃烧一段时间后,光屏上的像会向下移C.蜡烛不动,将透镜移至35 cm处,移动光屏可能得到倒立的清晰像D.将蜡烛和光屏互换位置,仍可在光屏上得到清晰的像5.为满足城市治安防控的需要,很多地区安装了360°高清摄像头,其镜头的功能类似于人眼睛的晶状体,焦距可以调节.它的像距几乎不变,如图所示,某人在成像板上已经成清晰的像,此时镜头的焦点在F处,在监控此人的过程中(该人在成像板上的像始终保持清晰),下列说法不正确的是( )A.高清摄像头的工作原理与照相机相同B.如果该人远离镜头,成像板上的像会变大C.如果该人靠近镜头,镜头的会聚能力增强D.如果该人远离镜头,镜头的焦点可能会在c点6.山东省荣成市烟墩角天鹅湖具有良好的生态环境,每年冬季,都会吸引成千上万只天鹅成群结队悄然降临,栖息越冬,这期间有大批的摄影爱好者云集于此.如图所示是一名摄影爱好者所拍的照片,下列说法错误的是( )A.天鹅在水中的倒影,是光的反射形成的虚像B.摄影爱好者使用的照相机的主要部件是镜头,它是凸透镜C.当发现天鹅没有全部进入照相机取景框内时,摄影者应靠近天鹅并将镜头前伸D.当发现天鹅没有全部进入照相机取景框内时,摄影者应远离天鹅并将镜头后缩二、填空题(每空3分,共42分)7.一束光在空气与某透明物质的界面处发生了反射和折射现象,其光路如图所示.界面上方为(填“空气”或“透明物质”);反射角的度数为.8.在“重阳节”到来之际,小航送给奶奶一个放大镜,奶奶借助这个放大镜能够细致欣赏邮票上的图案,如图所示.此时奶奶看到的是一个、放大的虚像.为了模拟上述现象,小航利用一个焦距为10 cm的凸透镜、蜡烛和光具座等器材进行实验.他先将蜡烛固定在光具座上50 cm刻度线处,如图所示,接下来他应将凸透镜放置在光具座上的A、B、C三点中的点处,然后再从透镜的(填“左”或“右”)侧用眼睛观察蜡烛烛焰的像.该像(填“能”或“不能”)用光屏承接到.9.每年6月6日是全国爱眼日.青少年容易患上近视眼,矫正近视眼应配戴(填“凸”或“凹”)透镜.视力正常的眼睛,远近景物都能在视网膜上成倒立、缩小的(填“实”或“虚”)像.10.如图是隋唐洛阳城“天堂”上空出现日晕的精彩瞬间,日晕是太阳光通过云层时被云层中的冰晶分解成七彩光形成的,这是光的现象;拍照时,“天堂”通过镜头成(填“正立”或“倒立”)缩小的实像.若想要拍摄“天堂”顶部的特写,摄影者要(填“靠近”或“远离”)“天堂”,同时将相机镜头(填“前伸”或“后缩”).11.某校新建喷水池,在池底的中央安装了一只射灯,池内无水时,射灯发出的一束光照在池壁上,在S点形成一光斑,如图所示,现往池内注水,水面升至a位置时,站在池旁的人看到光斑的位置在P点,水面上升至b位置时,人看到光斑的位置在Q点,则P点在S 点的(填“上方”或“下方”),Q点在S点的(填“上方”或“下方”).三、作图题(每小题4分,共8分)12.如图,空气中某点光源S发出的一条光线射向水面,在水面发生反射和折射,反射光线经过P点.请在图中作出这条入射光线、对应的反射光线和折射光线的大致方向(保留作图痕迹).13.如图所示,有一条经过平面镜反射过点P的反射光线平行于主光轴入射到凹透镜上,S'为像点,请确定点光源S的位置,并补全光路图.四、实验探究题(第14小题10分,第15小题10分,共20分)14.小明在“探究光的折射规律”实验中,意外发现:下部水槽装满水,当光从水斜射向空气时(如图甲),随着入射角增大到一定角度,空气中的折射光会突然消失同时反射光变得更亮(如图乙).课后,小明在老师的帮助下,改变入射角的数值进行了一系列实验,得到如表的数据.分析数据可知:入射角i0°8°15°24°30°35.2°40°45°46.8°50°折射角r0°10°20°30°40°50°60°70°90°/(1)光从水斜射向空气时,折射角随着入射角的增大而(填“不变”“减小”或“增大”),当入射角i> 时,折射光线消失,只发生反射现象.(2)根据光路可逆的特性,当光从空气斜射向水时,折射角(填“大于”“等于”或“小于”)入射角,因此随着入射角增大时,折射光线(填“会”或“不会”)消失.(3)小明推断:当光从(填“玻璃斜射向空气”或“空气斜射向玻璃”),随着入射角的增大,折射光线也会消失,只发生反射现象.小明进一步查资料了解到,原来这种现象是光纤通讯的基本原理——全反射,光纤通信的发展以及光纤宽带的普及都带动了互联网速的提升和网络环境的改善,而这一切的理论基础仅仅来源于这个简单的光学实验.15.某同学用蜡烛、凸透镜和光屏等器材探究凸透镜成像的规律.(1)用焦距为10 cm的凸透镜进行实验,蜡烛和凸透镜放置在如图甲所示的位置,将光屏移动到图示位置时,光屏上得到烛焰清晰的、、立的实像.(2)保持凸透镜和光屏的位置不变,换用焦距为20 cm的凸透镜继续实验,下列说法正确的是(填序号).①向左移动蜡烛,可以在光屏上得到烛焰缩小的清晰的实像②向左移动蜡烛,可以在光屏上得到烛焰放大的清晰的实像③向右移动蜡烛,可以在光屏上得到烛焰放大的清晰的实像④无论怎样移动蜡烛,在光屏上都得不到烛焰的清晰的像(3)如图乙所示,F表示凸透镜的焦点,S表示烛焰,S'表示S经凸透镜所成的像,请在图乙中画出入射光线SA经过凸透镜之后的光线.参考答案一、选择题1.B 解答本题要明确两点:一是,眼睛看到物体是由于来自物体的光进入了眼睛,而不是光由眼睛射到了物体上;二是,光从水中到空气中与光从空气到水中,折射角与入射角的大小关系不同.2.B 保持水面高度不变使激光笔向右平移,则光斑也向右移动,故A错误;保持激光射入角度不变使水面上升,则入射点左移,光斑将向左移动,故B正确;保持激光射入角度不变使水面下降,则入射点右移,光斑将向右移动,故C错误;入射角增大,折射角也增大,则光斑将向右移动,故D错误.3.C 由题图可知,透镜成倒立、放大的实像,是凸透镜的成像规律,且v>2f,f<u<2f,D错.凸透镜可以成放大的像,也可以成缩小的像,A错误;凸透镜可用作远视眼镜,凹透镜可用作近视眼镜,B错误;此透镜为凸透镜,u>2f时,成倒立、缩小的实像,照相机就是利用此原理工作的,C正确.故选C.4.D 题图中蜡烛到凸透镜的距离小于光屏(像)到凸透镜的距离,成的是倒立、放大的实像,与照相机原理不同,A错;蜡烛燃烧一段时间后,长度变短,根据凸透镜成像规律,可知烛焰在光屏上成的像会向上移动,B错;根据各元件位置可知,蜡烛到凸透镜的距离f<u1=30 cm<2f,像到凸透镜的距离v1=45 cm>2f,得15 cm<f<22.5 cm,当蜡烛不动、透镜移至35 cm 处时,蜡烛到凸透镜的距离u2=15 cm<f,烛焰经凸透镜成正立、放大的虚像,无论怎样移动光屏都不会得到清晰的实像,C错.由光路可逆可知,D正确.故选D.5.B 高清摄像头的镜头的功能类似于人眼睛的晶状体,人眼睛的晶状体相当于照相机的镜头,所以高清摄像头的工作原理与照相机相同,故A正确;根据凸透镜成像特点,如果该人远离镜头,物距变大,像变小,故B错误;如果该人靠近镜头,物距减小,像距要相对增大,不改变镜头和成像板之间的距离时,则应通过减小凸透镜的焦距,来使像距相对变大,才能在屏上得到清晰的像,所以此时镜头的聚光能力增强,故C正确;如果该人远离镜头,物距变大,像距要相对变小,不改变镜头和成像板之间的距离,则应通过增大凸透镜的焦距,来使像距相对变小,才能在成像板上得到清晰的像,所以镜头的焦点将可能变在c点,故D正确.6.C 天鹅在水中的倒影是光的反射形成的等大的虚像,故A正确;照相机的镜头是凸透镜,利用了物距大于二倍焦距时,成倒立、缩小的实像的原理,故B正确;凸透镜成实像时,根据“物近像远像变大”的规律,若发现天鹅没有全部进入照相机取景框内时,应使底片上的像变小些,摄影者应远离天鹅并将镜头后缩,故C错误,D正确.二、填空题7.空气40°8.正立C左不能9.凹实10.色散倒立靠近前伸11.下方上方三、作图题12.如图所示.13.如图所示.四、实验探究题14.(每空2分)(1)增大46.8°(2)小于不会(3)玻璃斜射向空气解析：(1)由题中表格数据知,光从水斜射入空气时,折射角随着入射角的增大而增大.当入射角大于46.8°时,折射光线消失,只发生反射现象.(2)根据光路可逆,在光的折射现象中,当光从空气斜射向水时,折射角小于入射角,因此随着入射角增大时,折射光线不会消失.(3)由题中实验现象知,当光从玻璃斜射向空气时,随着入射角的增大,折射光线也会消失,发生全反射现象.但光从空气斜射向玻璃时,因为折射角小于入射角,不会发生全反射现象.15.(除标注外每空2分)(1)缩小倒(2)④ (3)如图所示.(4分)解析：(1)如题图甲所示,物距大于像距,所以蜡烛经凸透镜成的是倒立、缩小的实像.(2)由(1)可知,蜡烛经凸透镜成的是倒立、缩小的实像,则像距在凸透镜的一倍焦距和二倍焦距之间,即光屏与凸透镜之间的距离大于10 cm小于20 cm.如果保持凸透镜和光屏的位置不变,换用焦距为20 cm的凸透镜继续实验,则光屏处于新凸透镜的一倍焦距以内,所以,无论怎样移动蜡烛,在光屏上都得不到烛焰的清晰的像.(3)由题图乙可知,像和物体都处于主光轴上方,所以像是虚像.像是物体发出的光经凸透镜折射后,折射光线的反向延长线相交而成的,连接S'S并延长,与主光轴的交点O即为光心,由此确定凸透镜的位置;延长光线SA,与凸透镜的交点即为该光线的入射点,将像点S'与入射点相连并延长,即为经凸透镜后的折射光线。
苏科版物理八年级上册第四章 光的折射 透镜单元测试题及答案
第四章光的折射透镜单元测试卷1.如图所示的现象中，属于光的折射现象的是（）A. 沙滩上鸽子的影子B. 汽车观后镜中的景物C. 水面上“折断”的筷子D. 镜子中的灯笼和灯2.光给人类带来了光明．下列关于光现象的描述中，错误的是（）A. “潭清疑水浅”是由于光的折射产生的一种现象B. 三月桃花盛开，游人能观赏到美丽的桃花，是光在桃花表面发生镜面反射的结果C. 雨过天晴后，天空中出现彩虹是光的色散现象D. 人们常说的“天狗吃月”这一现象是由于光的直线传播形成的3.下列光路图正确的是（）A. 凸透镜对光线的作用B. 凹透镜对光线的作用C. 放大镜的成像图D. 近视眼的成像图4.小林在森林公园里玩时，看到一个丢弃的塑料瓶，她想到，瓶里如果进了水后最容易引起火灾，其主要原因是（）A. 盛有水的瓶相当于一个凹透镜，对光线有会聚作用B. 盛有水的瓶相当于一个凸透镜，对光线有发散作用C. 盛有水的瓶相当于一个凸透镜，对光线有会聚作用D. 盛有水的瓶相当于一个凹透镜，对光线有发散作用5.如图所示，使用手机摄像头扫描維码时，成缩小的实像。
下列仪器成像特点与其相同的是（）A. 放大镜B. 照相机C. 投影仪D. 显微镜6.小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图中的甲和乙，则（）A. 小红的照相机离小强的距离近B. 小明和小红的照相机离小强的距离相同C. 小红的照相机离小强的距离远D. 小明的照相机离小强的距离远7.如图所示，一束方向不变的光线从左方射向水面，这时的反射角是β，折射角是γ；若把水槽的左端稍垫高一些，待水面恢复平静时，反射角是β1，折射角是γ1，则（）A. B. C. D.8.小刚和小红一同完成了如下实验：把一枚硬币放在一个没有盛水的杯子底部，然后把杯子放在水平桌面上，小刚注视着硬币慢慢向远处移动，到眼睛刚好看不到硬币时停止移动。
小刚保持头部不动，此时小红缓缓地向杯中倒水，倒着、倒着，小刚又重新看到杯底的硬币。
八年级物理苏科版上册《第四章 光的折射 透镜》单元测试02(含答案解析)
答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！苏科版八年级物理上册《第四章光的折射透镜》单元测试一、单选题1．我们经常提到的像：①小孔成像②平面镜成像③放大镜成像④电影屏幕上的像⑤相机胶片上的像，其中（）A．属于实像的是①④⑤B．属于虚像的是②③⑤C．由于反射而成的像是②③④D．由于折射而成的像是①③④⑤2．王叔叔是一位专业修表师，如图所示，这是他带着专用眼镜在维修手表。
维修时，手表与眼镜的最佳距离为5cm，则下列关于专用眼镜的说法正确的是（）A．为凸透镜，焦距大于5cm B．为凹透镜，焦距大于5cmC．为凸透镜，焦距小于5cm D．为凹透镜，焦距小于5cm3．下列模型能正确解释“从岸边看水中的鱼时，看到‘鱼’与实际位置”的是（）A．B．C．D．4．如图所示的光学现象中，下列描述或解释正确的是（）A．图（a）中，小孔成像成的是倒立的虚像B．图（b）中，人配戴的凹透镜可以矫正近视眼C．图（c）中，神十航天员王亚平太空授课情景，她面前的水球相当于凹透镜D．图（d）中，漫反射的光线杂乱无章，所以不遵循光的反射定律5．某学生需要用一块焦距为8-16厘米的凸透镜，他利用光具座保持物体与凸透镜的距离为16厘米，分别更换凸透镜a、b、c，并调节光屏到凸透镜的距离，结果a、b凸透镜分别能成倒立缩小和倒立放大的像，c凸透镜成正立放大的虚像，则符合学生要求的凸透镜的是（）A．a凸透镜B．b凸透镜C．c凸透镜D．三者都可以6．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为30cm时，在光屏上得到一个潸晰的实像。
(完整版)苏教版八年级物理光的折射--透镜典型测试题及答案.doc
光的折射透镜单元综合能力检测（一）、选择题1．如图所示 NN1 是水与空气的界面，能正确表示光从空气射入水中的是：（）NN 1N N 1 NN 1NN 1ABCD2．把下图甲所示的一只点燃的蜡烛放在距离凸透镜 2 倍焦距以外的地方， 在透镜的另一侧调节光屏位置可找到一个清晰的像。
这个像是下图乙中的( )3．凸透镜的焦距是 10cm ，点燃的蜡烛放在凸透镜前 40cm 处，则烛焰通过凸透镜所成的像( )A ．倒立缩小的实像B ．倒立放大的实像C ．倒立等大的实像D ．正立放大的虚像 4．一支蜡烛位于凸透镜前，调节好透镜和光屏位置后，在光屏上呈现缩小．倒立的像；若保持 凸透镜位置不动，将蜡烛和光屏的位置对调一下，则在光屏上 ( ) A ．无法成像B ．呈现放大．正立的像C ．呈现放大．倒立的像D ．呈现缩小．倒立的像5． 关于凸透镜成像，下列说法不正确的是 A ．成实像时，像一定比物小C ．成实像时，像和物一定在透镜的两侧6． 下列说法中正确的是A ．近视眼镜．放大镜和照相机镜头都是凸透镜B ．阳光下大树的影子是由光的折射现象形成的C ．光发生漫反射时，反射角等于入射角D ．猴子捞“月亮”时，水中的“月亮”到水面的距离等于水的深度7． 在探究凸透镜成像规律的实验中，当烛焰．凸透镜．光屏处于上图中所示位置时，恰能在光屏上得到一个清晰的像。
利用这种成像原理可以制成 （ ） A ．照相机 B ．幻灯机 C ．放大镜 D ．潜望镜8．如图所示， 当物体在凸透镜的二倍焦距外时， 在光屏上会得到一个倒立． 缩小的实像。
小明为了探究近视眼视力的矫正方法，在凸透镜与物体之间放上一个近视眼镜，若 此时要在光屏上呈现清晰的像，则光屏应该（ ） Ａ．保持不动 Ｂ．向上移动 Ｃ．向右移动Ｄ．向左移动9． 如图所示，用手拿凸透镜远离书的过程中，通过凸透镜不可能观察到的像是( )A ．正立放大的像B ．正立缩小的像C ．倒立放大的像D ．倒立缩小的像。
苏科版八年级物理上册第四章《光的折射、透镜》试卷一及答案
第四章《光的折射、透镜》单元试卷一、选择题（每题2分，共30分）1．如图所示，画出了光线射到空气与水的界面处发生折射和反射的四幅光路图，其中正确的光路图是( )2．测绘人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若要使用航空摄影照相机的镜头焦距为50 mm，则底片到镜头间的距离为( ) A．100 mm以外B．50 mm以内C．略大于50 mm D．恰为50 mm3．放映幻灯时，在屏幕上得到的是幻灯片上图像的( ) A．正立放大的虚像B．倒立放大的实像C．倒立放大的虚像D．正立放大的实像4．平行光线经如图所示的中空玻璃砖后将会( ) A．会聚B．发散C．仍为平行光D．无法判断5．下列现象中，属于光的折射现象是A．斜插入水中的筷子，从水面上看，水下部分的筷子向上弯折了B．从平面镜中看见自己的像C．在太阳光照射下树木出现了影子D．平静的水面映出岸上的景物6．下列关于折射现象中，说法正确的是A．光从空气进入水中时，折射角一定大于入射角B．光从空气进入水中时，折射角一定小于入射角C ．光从水进入空气中时，传播方向有可能不变D ．光从水进入空气中时，传播方向一定改变7．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u 跟像到凸透镜的距离v 之间关系的图象，如图所示，下列判断正确的是( ) A ．该凸透镜的焦距是20 cm B ．当u 15 cm 时，在光屏上能得到一个缩小的像C ．当u 25 cm 时，成放大的像，投影仪就是根据这一原理制成的D ．把物体从距凸透镜10 cm 处移动到30 cm 处的过程中，像逐渐变小8．显微镜能对微小的物体进行高倍数放大，它利用两个焦距不同的凸透镜分别做为物镜和目镜，则物镜和目镜对被观察物所成的像是( ) A ．物镜成正立、放大的虚像B ．物镜和目镜都成实像C ．物镜和目镜都成虚像D ．目镜成正立、放大的虚像9．下列物理现象中：①老人用放大镜看书；②在岸上看水中的鱼；③太阳灶烧水；④水中的筷子变弯。
苏科版八年级物理上册第四章光的折射 透镜单元测试(含答案)
第四章光的折射透镜单元测试一、选择题1、对下列几种常见生活现象的解释正确的是（）A．“彩虹”的形成，是因为光的反射B．“倒影”的形成，是因为光的折射C．“手影”的形成，是因为光的直线传播D．筷子在水面处被“折弯”，是因为光的反射2.下列有关透镜的说法中,正确的是（）A.不论是凸透镜还是凹透镜都是用玻璃等透明材料制成的B.凸透镜对光线起发散作用,凹透镜对光线起会聚作用C.凸透镜有焦点,凹透镜没有焦点D.薄透镜就是凹透镜3.放幻灯片时银幕上得到的像应该是（）A．正立放大的实像B．倒立放大的实像C．正立放大的虚像D．倒立放大的虚像4、某人照相，拍了一张后，他向照相机移近了几步，再拍一张，如果照相机的位置不变，拍照的人应该（）A．把镜头向外拉一些，人像变大B．把镜头向里缩一些，人像变大C．把镜头向外拉一些，人像变小D．把镜头向里缩一些，人像变小5、如图，是小明同学画的一条通过凸透镜或凹透镜后折射的光线光路图，错误的是（）6、某同学在“研究凸透镜成像”的实验中，光屏移动到离凸透镜16厘米处，得到烛焰的倒立、放大的像。
下列的四块透镜，他使用的是（）A.焦距是4厘米的凸透镜B.焦距是8厘米的凸透镜C.焦距是12厘米的凸透镜D.焦距是18厘米的凸透镜7、放映幻灯时，若幻灯片与镜头相距12cm，屏幕上得到清晰的放大的像，现使幻灯片离镜头5cm，并适当调节镜头到屏幕的距离，则屏幕上将（）A.得到小小的光点B.得到缩小的实像C.得到放大的实像D.得不到任何实像8. 将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑．将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个（）A. 倒立、放大的实像B. 倒立、缩小的实像C. 倒立、等大的实像D. 正立、放大的虚像9、如图所示为甬城上空出现的“日晕”现象。
日晕是一种大气光学现象，当日光通过卷云层时，受到冰晶的两次折射便在太阳周围出现一个巨大的彩色光环。
苏科版八年级物理上册课后培优分级练第四章光的折射透镜单元检测(原卷版+解析)
第四章光的折射透镜单元检测课后培优练一、单选题(共24分)1．(本题2分)某物理兴趣小组在“探究凸透镜成像规律”的实验过程中，记录并绘制了像到凸透镜的距离v 和物体到凸透镜的距离u之间关系的图象，如图所示，下列分析判断正确的是（）A．实验中所使用的的凸透镜焦距为16cmB．物体放在A点对应的位置上，成缩小倒立的实像C．物体放在C点对应的位置，放大倒立的实像D．物体从A点移到C点的过程中，所成的像逐渐变小2．(本题2分)从水面上看到水中的石子时，图中光路正确的是（）A ．B ．C ．D ．3．(本题2分)鸟儿白天会将玻璃幕墙看成蓝天白云，黄昏会透过玻璃看到明亮室内的绿色植物，导致其贸然飞往撞击受伤，鸟儿在如图所示位置所见情景，是因为在玻璃与空气分界面处分别发生（）A．光的反射，光的折射B．光的折射，光的反射C．光的反射，光的直线传播D．光的直线传播，光的折射4．(本题2分)礼让斑马线，文明伴我行。
随着“礼让斑马线”新交规实施以来，全国各地都在加大对机动车违章行驶的监控力度，如图所示是某重要交通路口安装的监控摄像头，拍下的礼让行人照片，下列说法正确的是（）A．汽车的后视镜中形成的像是实像B．监控摄像头成像的原理与照相机的成像原理相同C．照片中斑马线上的行人是缩小的虚像D．照片中车的外观很清晰，但几乎看不见车内的人，这是因为车内没有光5．(本题2分)如图所示，是创新小组的同学们自制的照相机。
