电子束蒸发设备使用方法说明书使用方法说明书一、简介电子束蒸发设备是一种常见的薄膜蒸发工艺设备，用于将固态材料蒸发成薄膜。
本使用方法说明书将详细介绍电子束蒸发设备的使用流程和注意事项，以便用户正确操作设备，获得高质量的薄膜产品。
二、设备准备1. 打开电子束蒸发设备箱体，确保所有配件完好无损，无缺陷。
2. 将电子束源、样品托板等配件装入设备，注意配件固定牢固，且无障碍物堵塞。
三、设备操作1. 打开电子束蒸发设备电源，启动电子束发射系统。
2. 调节加热系统，根据所使用的材料类型和蒸发要求，设定合适的温度和加热时间。
3. 调节电子束均匀性，确保电子束在样品表面均匀蒸发，避免产生不均匀的薄膜。
4. 调节蒸发速率，控制蒸发速度，以获得所需的薄膜厚度。
5. 监控真空度，确保设备处于适宜的真空环境，避免对薄膜质量的负面影响。
四、薄膜蒸发操作注意事项1. 室温控制：薄膜蒸发需要在适宜的工作室温度下进行，因此应确保操作环境恒温，并避免温度过高或过低对薄膜形成的影响。
2. 材料选择：根据所需薄膜的应用，选择适合的蒸发材料，并确保材料纯度，以提高薄膜质量。
3. 样品准备：将待蒸发的样品进行预处理，如清洗、抛光等，以确保薄膜附着良好。
4. 附着控制：根据所需薄膜的厚度要求，控制蒸发时间和速度，确保薄膜附着均匀。
5. 真空度控制：适当的真空度能提高薄膜的质量，因此在蒸发过程中应监测和控制真空度。
6. 安全操作：操作时应注意个人安全，避免暴露在高温、高真空等危险环境中。
五、设备维护1. 清洁保养：设备使用后，应及时清理残留物，保持设备干净，以延长设备寿命。
2. 零部件更换：定期检查设备零部件的磨损程度，如发现磨损需更换零部件，避免影响设备正常运行。
3. 执行维护：设备故障时，应立即停止使用并联系维修人员，不得私自拆卸或修理设备。
六、注意事项1. 请仔细阅读本使用方法说明书，并按照说明进行操作。
2. 请保持操作环境干燥、整洁，并避免操作过程中产生灰尘、杂质等对薄膜质量的负面影响。
电子束蒸发使用步骤
电子束蒸发使用步骤一、前期准备工作1、放基片材料（找准对应坩埚位置）。
2、将样品台和坩埚的两个挡板都挡上。
3、关门前，检查密封圈是否正常。
4、将放气和进Ar气口都拧紧。
二、抽真空1、开供电电源开冷却水（约5min之后）开真空计开机械泵开粗抽阀（先开小一点，将门压紧后，再全打开）。
2、真空计压强小于10Pa时，关粗抽阀（屏幕上尾数显示为0，尾数代表10的几次方）。
3、开电磁阀开分子泵开关，点击运行（约6min之后，分子泵进入正常工作状态，转数逐渐增大，可达27000r/min）。
4、开高真空闸板阀，开到最大（真空正常为6.67×10-4 Pa,最小为6.67×10 -5 Pa）。
5、开步进电机开关，控制转数为10 r/min（通过观察，设置好转数，然后关挡板）。
三、开始镀膜1、开E型枪电源，选择手动模式，按回车键确认（电压控制在6KV）。
2、确认屏幕上5个灯全绿。
3、点击屏幕上灯丝，调灯丝电流0.5A。
4、开气瓶，数值调为0.3左右开坩埚挡板（屏幕和遥控均可用），关基底挡板。
5、开高压，观察坩埚内是否有光斑。
6、调整X、Y位移，使光斑位于坩埚中央。
调整X、Y幅度，使光斑较大且在坩埚内均匀7、缓慢增大束流（手动遥控最下方中间的“蒸发调节旋钮”），直到观察坩埚内材料表面出现波纹状时停止，此时为坩埚内材料的束流最大值。
（经验值：钛－束流值77左右）。
8、开膜厚仪，（提前设置好厚度，根据经验找出膜厚的误差范围）。
9、开基底挡板，开始计时。
10、关基底挡板，计时结束，镀膜完成。
四、镀膜完成，关闭设备1、缓慢关束流，听到“滴”声关高压关挡板关灯丝关总电源。
2、降温30min左右。
3、关高真空闸板阀（顺时针拧，最紧时没有全关，再沿顺时针方向拧，变松即可）。
4、点击分子泵“停止”按钮（频率降为0），关分子泵电源开关关电磁阀关机械泵。
5、松开活门旋钮，打开放气孔（开到最大），从充气阀向系统充入干燥气体（最好使用N2），气瓶上读数不要超过0.3，系统气体充满，门自动打开。
电子束蒸发
技术分类：依据蒸发源的不同
电阻热蒸发
真
电子束蒸发
空
蒸
高频感应蒸发
发
技
术
激光束蒸发
反应蒸发
电阻热蒸发
热蒸发：蒸发材料在真空室中被加热，其原子 或分子从表面逸出的现象
加热方式：电阻加热
电阻材料：难熔金属
优点：构造简单、造价便宜、使用可靠 缺点：加热所达最高温度有限、蒸发速率较低、蒸发面积小、
不适用于高纯和高熔点物质的蒸发
电子束蒸发：将蒸发材料置于水冷坩埚中，利用电子束直接加热使蒸 发材料汽化并在衬底上凝结形成薄膜
蒸度高熔点薄膜和高纯薄膜的一种主要加热方法
电子枪由电子束聚焦方式的不同分类： 直式电子枪 环枪（电偏转） e形枪（磁偏转）
高频感应加热（叶志镇 2008）
优点：污染少 蒸发速率大 不易产生飞溅 操作简单
缺点：不能预除气 功率不能微调 装置复杂、昂
贵
激光束蒸发
工作原理：采用激光束作为蒸发材料的一种热源，让高能 量的激光束透过真空式窗口，对蒸发材料加热蒸发，通过 聚焦可使激光束功率密度提高到106w/cm2以上。
优点：可蒸发高熔点材料 热源在室外， 简化真空室 非接触加热，无污染 适于超高真空下制取纯
环形枪结构示意图（叶志镇 2008）
优点：不易污染 功率大 可蒸发高熔点材料 成膜质量较好
缺点：要求高真空 设备成本高 易污染 斑点固定 易“挖坑” 功率和效率都不高
直枪结构示意图（叶志镇 2008）
优点：使用方便 功率变化范围广 易于调节
缺点：设备体积大 结构复杂
成本高 易污染
电子束蒸发的制备方法研究

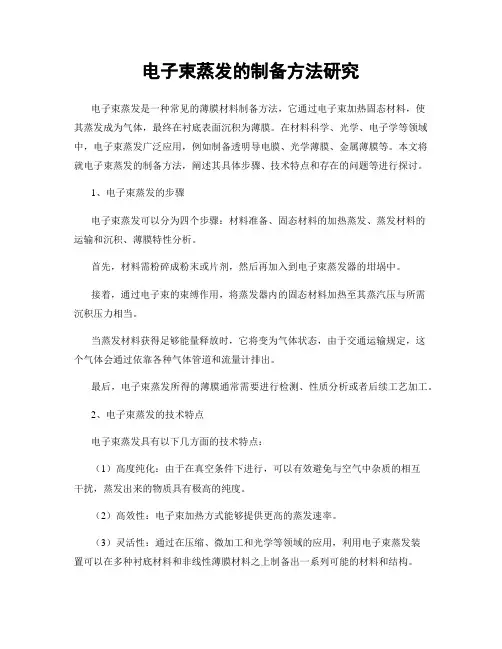

电子束蒸发的制备方法研究电子束蒸发是一种常见的薄膜材料制备方法，它通过电子束加热固态材料，使其蒸发成为气体，最终在衬底表面沉积为薄膜。
