人工挖孔灌注桩的施工工艺流程
人工挖孔灌注桩施工工艺流程
人工挖孔灌注桩施工工艺流程一、引言人工挖孔灌注桩是一种常见的土木工程建设技术，在许多大型建筑项目中广泛应用。
本文将详细介绍人工挖孔灌注桩的施工工艺流程，以及每个工艺步骤的关键要点和注意事项。
二、预备工作在进行人工挖孔灌注桩施工之前，需要进行一系列的预备工作，包括： 1. 制定施工方案：根据项目需求和设计要求，制定合理的施工方案，包括桩的数量、尺寸和位置等。
2. 确定施工设备：根据桩的规格和土壤条件，选择合适的挖孔设备，如挖掘机、钻机等。
3. 准备施工材料：根据设计要求，准备灌注桩所需的材料，如混凝土、钢筋等。
三、挖孔施工挖孔是人工挖孔灌注桩施工的第一步，关系到桩的质量和稳定性。
挖孔施工的步骤包括： 1. 确定挖孔位置：根据设计要求，在施工现场标定挖孔位置，使用标准的测量工具进行准确测定。
2. 设置挖孔标志：在挖孔位置上方设置挖孔标志，以便施工人员准确进行挖孔操作。
3. 挖孔操作：使用挖孔设备进行挖孔，根据设计要求控制挖孔的直径和深度。
挖孔过程中需要注意土层的稳定性，适当采取防坍措施。
4. 清洁挖孔孔底：挖孔结束后，用水冲洗挖孔孔底，确保孔底干净无杂物。
四、桩基灌注桩基灌注是人工挖孔灌注桩的关键环节，用于将混凝土灌注到挖孔孔底，形成桩基。
桩基灌注的步骤包括： 1. 安装钢筋笼：在挖孔孔底安装预先制作好的钢筋笼，确保钢筋笼的形状和位置符合设计要求，并与挖孔壁保持适当的间隙。
2. 灌注混凝土：将预先准备好的混凝土倒入挖孔中，边灌注边振捣，确保混凝土填充完整，无空隙和虚假密实。
3. 排除气泡：在灌注混凝土的过程中，及时排除混凝土中的气泡，可采用振捣或气泡剂等方法进行处理。
4. 控制灌注压力：根据设计要求和土壤条件，控制灌注过程中的压力和流量，防止桩体变形或水泥浆涌出。
五、桩身处理桩身处理是人工挖孔灌注桩施工中的最后一道工序，用于处理桩身的松散土壤和不规则部分，以提高桩体的整体性能。
桩身处理的步骤包括： 1. 清理桩身：清理桩身上的松散土壤、石块和其他杂物，确保桩体表面清洁。
人工挖孔灌注桩施工工艺
人工挖孔桩技术方案一、人工挖孔桩施工方法1、挖孔顺序：凡遇相邻桩间距小于2倍桩身直径，界隔桩施工，且后施工桩开挖前，先施工的桩应已浇筑混凝土且满足强度要求。
桩芯砼浇灌完成，经抽芯检验合格后，再进行上部结构施工。
2、挖孔桩施工工艺施工程序为：场地平整→放线→定桩位→架设支架或电动基芦→准备潜水泵、鼓风机、照明设备等→边挖边抽水→每下挖90MM进行桩孔周壁的清理。
校核桩孔的直径和垂直度→支撑护壁模板→浇灌护壁砼→拆模继续下挖，达到微风化一定深度后，由勘测单位验收→绑扎钢筋笼→验收钢筋笼→排除孔底积水、放入串筒，灌注桩芯砼至设计顶标高。
3、场地处理（1）对原有场地进行平整。
（2）在建筑物外围四周适当位置设置排水沟，做集水井。
（3）开挖面做混凝土垫层，C10混凝土厚100mm。
（4）桩孔土方的处理施工现场设置临时土方堆放场地，挖出土方必须在两天内用汽车外运（挖掘机配合人工装车），所挖土方不堆放在孔边，确保施工现场畅通。
在第一施工阶段内，③、⑥施工段内的土方由井架运到④施工段。
②施工段土方由临时坡道运到④施工段，统一堆放，再用自卸汽车外运至堆土场。
4、掘进（1）掘进前向每个操作小组作地下土层、地下分布情况的交底。
并指出可能出现的问题和处理的一般方法。
（2）每个桩孔有一个固定的小组负责施工，每个正在施工的井下、井上均应有人操作，并明确对井下操作人员应负的安全责任，上、下之间有良好的联络信号。
（3）保持井内有足够的新鲜空气，不断向井内送风。
（4 ）弃土和其它建筑材料在井内垂直运输时，采取措施，确保井下操作人员的安全，在井底设置安全区，以防物体堕落伤人。
（5）掘进工作必须连续进行，交接班的时间尽量缩短，使未经支护的土体减少在空气中或水中的暴露时间，以防坍塌。
（6）当相邻孔桩在浇灌桩蕊砼时，原则上要停止掘进，以防竖井在较大侧压力下土体失去稳定而坍塌。
5、钢筋笼采用现场加工，井面绑扎，然后再吊入井底的方法施工，钢筋驳接采用双面搭接焊，搭接长度≥5d。

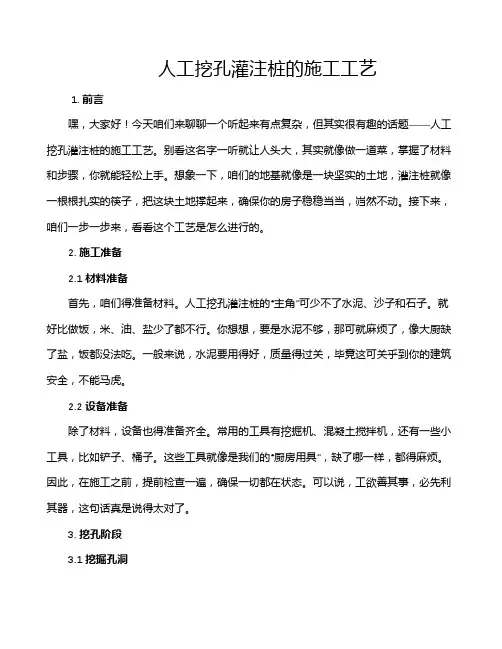

人工挖孔灌注桩的施工工艺
人工挖孔灌注桩的施工工艺1. 前言嘿，大家好！今天咱们来聊聊一个听起来有点复杂，但其实很有趣的话题——人工挖孔灌注桩的施工工艺。
别看这名字一听就让人头大，其实就像做一道菜，掌握了材料和步骤，你就能轻松上手。
想象一下，咱们的地基就像是一块坚实的土地，灌注桩就像一根根扎实的筷子，把这块土地撑起来，确保你的房子稳稳当当，岿然不动。
接下来，咱们一步一步来，看看这个工艺是怎么进行的。
2. 施工准备2.1 材料准备首先，咱们得准备材料。
人工挖孔灌注桩的“主角”可少不了水泥、沙子和石子。
就好比做饭，米、油、盐少了都不行。
你想想，要是水泥不够，那可就麻烦了，像大厨缺了盐，饭都没法吃。
一般来说，水泥要用得好，质量得过关，毕竟这可关乎到你的建筑安全，不能马虎。
2.2 设备准备除了材料，设备也得准备齐全。
常用的工具有挖掘机、混凝土搅拌机，还有一些小工具，比如铲子、桶子。
这些工具就像是我们的“厨房用具”，缺了哪一样，都得麻烦。
因此，在施工之前，提前检查一遍，确保一切都在状态。
可以说，工欲善其事，必先利其器，这句话真是说得太对了。
3. 挖孔阶段3.1 挖掘孔洞然后，就是最激动人心的挖孔环节了！想象一下，挖掘机就像一只强壮的“手臂”，在地面上舞动着，把土层一点点挖开。
这可不是一锹下去就能搞定的活，得慢慢来，像是在给大地做个“深呼吸”。
当然，挖孔的深度和直径得根据设计图纸来，不能随便来一刀。
在挖的过程中，还得注意周围的土质，如果遇到特别坚硬的地方，咱们可得小心翼翼，像是抚摸一件古董，万一把它损坏了，那可是得不偿失。
挖出来的土方可不能随便丢，得找个地方处理妥当，别让施工现场变得乱七八糟。
3.2 检查与加固挖完孔后，别急着灌注混凝土，得先检查一下孔的质量。
这个过程就像验收一道菜，得先看看味道是不是对了，孔壁有没有松动。
如果有问题，赶紧用工具加固，确保一切都稳稳当当。
这时候，施工人员得像个侦探，仔细检查每一个细节，绝不能放过任何蛛丝马迹。
人工挖孔桩施工工艺（三篇）
人工挖孔桩施工工艺一、前期准备工作：1.施工图纸的核对和组织；2.现场勘探结果的评审和综合分析；3.施工人员和设备的调度；4.施工现场的清理和布置；5.施工队伍的组织和分工；6.材料和机械设备的购买和准备。
二、施工设备的准备：1.挖孔桩机：挖孔桩机是人工挖孔桩施工的主要设备，它根据孔径的大小和土壤的硬度选用不同规格的挖孔桩机；2.钢筋切断机：用于切割钢筋；3.振动器：用于振捣混凝土；4.吊装设备：用于吊装施工材料和设备。
三、施工现场的准备：1.清理施工现场：清理杂草、垃圾和其他障碍物；2.标定桩位：根据设计要求，在施工现场标定桩位，确定桩的位置。
四、施工工艺：1.开挖孔洞：按照设计要求，使用挖孔机进行挖孔，根据孔径和深度的不同，选择不同规格的挖孔机；2.清理孔洞：使用吹风机等工具将孔洞中的泥土等杂质清理干净，以保证孔壁的平整度和粗糙度；3.底灌砼：在孔洞底部灌入一定厚度的砼，以增加桩的承载能力；4.安装钢筋笼：根据设计要求，根据钢筋支撑架的高度、直径等参数，将钢筋笼（也叫钢筋支撑架）放入孔洞中；5.放底砼：在钢筋笼的上部逐层倒入砼，用振动器进行振捣，保持砼的均匀性和密实度；6.养护：在施工结束后，对桩体进行养护，保持其充分凝结和固化。
五、施工要点：1.挖孔过程中要注意孔壁的坚固和平整，尽量避免坍塌和塌方；2.孔洞底部的砼应均匀浇筑，防止出现松软、空鼓等质量问题；3.钢筋笼的安装要保持竖直和稳定，防止发生偏斜或倾倒的情况；4.砼的振捣应均匀有力，确保砼的密实度和均匀性；5.施工完毕后要及时进行养护，防止外界因素对桩体的影响。
六、质量控制：1.监测孔洞的尺寸和位置是否符合要求；2.监测底灌砼的承载能力是否满足设计要求；3.监测钢筋笼的位置和稳定性；4.监测放底砼的密实度和均匀性；5.监测挖孔桩的整体质量和强度。
七、安全措施：1.施工现场应设置明显的标志和警示牌，防止非施工人员进入施工区域；2.施工人员要穿戴好安全防护装备，如安全帽、安全鞋、手套等；3.施工设备要定期检修和保养，确保其正常运转；4.施工人员要按照操作规程进行施工，切勿违规操作。
人工挖孔灌注桩施工方案
人工挖孔灌注桩施工方案人工挖孔灌注桩施工方案一、施工概况人工挖孔灌注桩是一种常见的桩基施工方式，适用于一些地质条件较好的地区。
本项目选用φ800灌注桩，桩长20m，桩径800mm。
二、施工工艺步骤1. 布置现场：现场清理，安装施工临时设施，包括施工办公室，临时堆放场地，施工车辆进出通道等。
确保施工现场整洁有序。
2. 桩位标定：根据设计图纸，在预定的桩位点进行标定。
使用定位钢丝等工具，将每根桩位点精确标出。
3. 挖孔：根据设计要求，使用挖机进行人工挖孔。
挖孔直径略大于桩的直径，便于施工操作。
在挖孔过程中，应注意避免与旁边建筑物、桩位之间的相互影响，确保施工安全。
4. 清理孔底：挖孔完成后，使用水泥搅拌机将孔底清理干净，并清除大颗粒杂质，确保桩基质量。
5. 配筋：根据设计要求，清理完成后，将钢筋配套，放入挖孔位置，并采用支架固定好，保证钢筋的准确放置和固定牢靠。
6. 灌注混凝土：将预制的搅拌站混凝土拌合料运输至现场，经过检测合格后，进入挖孔孔洞，并使用水泥泵直接灌注进孔中。
灌注顺序应由下至上，灌注量以泵送进孔为准，控制好灌注的速度和压力，确保灌注质量。
7. 整理桩身：在灌注完成后，使用振动棒进行桩身的整理，使混凝土更加紧密，排除空隙，增加桩身的整体性能。
8. 桩顶封堵：用粗砂浆封堵桩顶孔口，确保桩身内的混凝土与外部环境隔绝开，防止腐蚀。
9. 换桩位施工：按以上步骤逐一更换桩位，直至全部桩位施工完成。
三、施工注意事项1. 施工期间，要按照安全生产要求，配备专业指导人员，制定安全操作规程，确保施工安全。
2. 挖孔过程中，要及时检查挖机的工作情况，避免发生故障影响施工进度。
3. 钢筋的配套要提前检查，确保尺寸准确，并在孔洞内正确固定。
4. 监测灌注混凝土的浆液流量和泥浆频率，及时调整灌注速度，保证质量。
5. 灌注混凝土须操作熟练，确保灌注均匀，避免空隙和浆液分层。
6. 严格按照设计要求施工，确保每个工艺步骤的准确执行，验收前查漏补缺。
人工挖孔灌注桩施工工艺
人工挖孔灌注桩施工方法人工挖孔灌注桩施工（一）人工挖孔桩准备工作1、人工开挖桩孔，井壁支护应根据该地区的土质特点、地下水分布情况，编制切实可行的施工方案，进行井壁支护的计算和设计。
2、开挖前场地应完成三通一平。
地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。
各项临时设施，如照明、动力、通风、安全设施准备就绪。
3、熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。
4、按基础平面图，设置桩位轴线、定位点；桩孔四周撒灰线。
测定高程水准点。
放线工序完成后，办理预检手续。
5、按设计要求分段制作好钢筋笼。
6、全面开挖之前，有选择地先挖两个试验桩孔，分析土质、水文等有关情况，以此修改原编施工方案。
7、在地下水位比较高的区域，先降低地下水位至桩底以下0.5m左右。
8、人工挖孔操作的安全至关重要，开挖前应对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。
（二）人工挖孔桩施工工艺放线定桩位及高程f开挖第一节桩孔土方f支护壁模板放附加钢筋f浇筑第一节护壁混凝土f检查桩位（中心）轴线f架设垂直运输架一安装滑轮一安装吊桶、照明、活动盖板、水泵、通风机等f 开挖吊运第二节桩孔土方（修边）f先拆第一节支第二节护壁模板（放附加钢筋）f浇第二节护壁混凝土f检查桩位（中心）轴线f 逐层往下循环作业f开挖扩底部分f检查验收f吊放钢筋笼f放混凝土溜筒（导管）f浇筑桩身混凝土（随浇随振）f插桩顶钢筋f混凝土养护f检测桩的完整性f然后进入下一道工序施工。
1、放线定桩位及高程：在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准许点。
确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部（即第一步）的圆周。
撒石灰线作为桩孔开挖尺寸线。
孔位线定好之后，必须经有关部门进行复查，办好预检手续后开挖。
2、开挖第一节桩孔土方：开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖孔的截面尺寸。
人工挖孔灌注桩施工方案
人工挖孔灌注桩施工方案人工挖孔灌注桩施工方案一、项目概述本项目是为了在地基工程中加固地基或者支撑建造物而施工的人工挖孔灌注桩。
本文档将详细介绍人工挖孔灌注桩的施工方案，并对各个阶段的具体工作进行细化。
二、前期准备工作1. 确定施工范围和数量：按设计要求确定施工的挖孔灌注桩的数量和位置。
2. 现场踏勘和勘测设计：对施工现场进行踏勘，确定地质条件和相关工程要求，进行勘测设计。
3. 安全措施：制定针对该项目的安全措施，并对相关人员进行安全培训。
三、施工过程1. 开挖土方：按照设计要求和标高要求进行挖土方工作，确保挖掘到达规定的深度。
a. 初次开挖：使用适当的机械设备进行初次开挖，确保开挖坑底平整。
b. 二次开挖：进行二次开挖，以达到设计规定的孔径和孔深。
2. 安装钢筋笼：根据设计要求，在挖孔之前将预制的钢筋笼降入孔内。
a. 钢筋笼制作：按设计要求对钢筋进行剪切、焊接、弯曲等加工工作。
b. 钢筋笼安装：将钢筋笼沿着孔轴向缓慢降入孔内，确保钢筋笼垂直安装。
3. 灌注浆液：选用合适的水泥、砂浆或者类似材料，使用振捣器进行灌注。
a. 浆液配置：合理配置浆液的配比，确保其具有足够的流动性和适当的强度。
b. 浆液灌注：将浆液注入孔内，同时使用振捣器加入振捣，确保浆液充实振实。
4. 现场质量检测：对施工过程进行实时监测和检测，确保施工质量达到要求。
a. 灌注质量检测：对灌注过程的浆液流速、浆液强度等进行检测。
b. 钢筋质量检测：对钢筋的型号、强度等进行检测。
四、施工注意事项1. 施工过程中应特殊注意施工人员的安全，严格遵守相关施工操作规程。
2. 确保所有设备、材料和工具符合相关标准，并在使用前进行检查和测试。
3. 根据地质情况合理选择浆液的成份和配比，以保证施工质量和稳定性。
4. 定期对施工现场进行清理和整理，以保持施工的顺利进行。
附件：1. 设计图纸：包括挖孔灌注桩的位置、孔径和孔深等信息。
2. 安全措施：包括施工人员的安全培训记录和安全操作规程。
简述人工挖孔灌注桩的施工工艺流程
简述人工挖孔灌注桩的施工工艺流程
人工挖孔灌注桩是一种常用的地基处理方法，施工工艺流程如下：
1. 确定桩位：根据设计要求和地质条件确定桩的位置和布置。
2. 挖孔：使用挖孔机械或手工挖掘机进行挖孔，挖孔深度根据
设计要求确定。
3. 清理孔底：将孔底清理干净，去除松散土层和岩石碎屑。
4. 安装钢筋笼：将预制好的钢筋笼按照设计要求放入孔内，确
保钢筋笼的位置正确。
5. 灌注混凝土：将混凝土通过泵送或人工的方式注入孔中，同
时使用振动棒进行振捣，以保证混凝土的密实性。
6. 灌注完成后，进行养护：对灌注桩进行适当的养护，包括覆
盖塑料薄膜，喷水养护等。
7. 检测强度：在混凝土养护期结束后，进行桩身强度测试，以
确保桩的质量满足要求。
8. 完工验收：经过强度检测合格后，进行完工验收，确保桩的
施工质量。
以上就是人工挖孔灌注桩的施工工艺流程，每个步骤都需要严格按照规范进行操作，以确保施工质量和桩的稳定性。
人工挖孔灌注桩施工方案
人工挖孔灌注桩施工方案一、工程概况本工程为挖孔灌注桩施工工程，施工地点位于XX地区的XX街道。
本工程包括XX根挖孔灌注桩的施工，桩径为XX米，桩长为XX米。
二、施工准备1.施工队伍组建：按照工程规模组建施工队伍，包括机械操作人员、桩工人员、泥浆工人员、管理人员等。
2.施工材料准备：准备好灌注桩主要材料，包括水泥、沙子、石子、膨胀剂等。
3.施工设备准备：准备好挖孔机、灌浆泵、混凝土搅拌车、输送泥浆管道等。
4.施工场地准备：清理施工场地，确保施工场地平整，无杂物干扰。
三、施工工艺流程1.地面标志：确定每根桩的中心位置，在地面进行标记，以便进行桩的控制。
2.挖孔：选用合适的挖孔机进行挖孔，根据设计要求挖孔至预定的桩底深度。
3.清洗孔底：通过泥浆泵连接输送泥浆的管道，将泥浆泵入孔底，清洗孔底的杂物和泥土，确保孔底清洁。
4.灌浆：灌浆泵连接输送泥浆的管道，将灌浆泵入孔内，将灌浆剂注入孔内。
注意控制灌浆速度和灌浆量。
5.钢筋布置：根据设计要求，在桩孔内布置钢筋骨架，确保钢筋布置合理，与桩体成为一个整体。
6.混凝土浇注：搅拌好的混凝土通过混凝土搅拌车输送到挖孔孔内，浇注至桩顶。
注意浇注过程中的振捣，确保混凝土密实。
7.桩顶处理：在桩顶进行露出处理，以便后续工序的连接和固定。
8.后续工序：根据需要进行桩头的切割、砼表面处理等后续工序。
四、施工技术要点1.施工人员应具备相关的施工技术和证书，熟悉挖孔灌注桩施工工艺，确保施工质量。
2.在挖孔过程中，要保证孔壁的垂直度和孔径的准确性，以便后续钢筋布置和混凝土浇注。
3.在灌浆过程中，要注意控制灌浆速度和灌浆量，确保灌浆剂完全充填孔内，并且不产生气泡。
4.钢筋布置要按照设计要求进行，要注意钢筋间距和钢筋的连接，确保钢筋与桩体成为一个整体。
5.混凝土浇注要控制浇注速度，避免产生冲击力，保持混凝土的均匀性和密实性。
6.桩顶处理要平整，以便后续工序的连接和固定。
五、安全措施1.工作人员必须佩戴安全帽、安全鞋等个人防护装备。
人工挖孔灌注桩基础施工工艺及方法
人工挖孔灌注桩基础施工工艺及方法人工挖孔灌注桩基础的施工工艺主要包括以下步骤：1. 场地整平：对施工场地进行整平，确保场地平整，便于施工。
2. 放线、定桩位：根据设计图纸，确定桩的位置，并在现场放线，定好桩位。
3. 挖第一节桩孔土方：使用人工或机械开挖桩孔，挖出的土方要及时运走，保持施工现场整洁。
4. 支模浇筑第一节混凝土护壁：在桩孔四周支设模板，并浇筑混凝土护壁，起到保护孔口和加固孔身的作用。
5. 在护壁上二次投测标高及桩位十字轴线：在护壁上再次测量标高和桩位十字轴线，确保桩位的准确性。
6. 安装活动井盖、垂直运输架、起重卷扬机或电动葫芦、活底吊土桶、排水、通风、照明设施等：根据需要安装相关设备，便于施工人员进行操作。
7. 第二节桩身挖土：继续开挖桩孔，清理桩孔四壁，校核桩孔垂直度和直径。
8. 拆上节模板，支第二节模板，浇筑第二节混凝土护壁：重复第二节挖土、支模、浇筑混凝土护壁工序，循环作业直至设计深度。
9. 进行扩底（当需扩底时）：根据需要清理虚土、排除积水，检查尺寸和持力层。
10. 吊放钢筋笼就位：将制作好的钢筋笼吊放入桩孔中，确保钢筋笼的位置准确。
11. 浇筑桩身混凝土：在钢筋笼就位后，浇筑桩身混凝土，完成灌注桩的施工。
人工挖孔灌注桩基础施工方法主要包括以下要点：1. 桩内土体采用人工开挖，开挖顺序为先中间后四周，全断面均匀开挖，避免出现不均匀开挖。
每次开挖进行一次护壁，四周土体在护壁施工前开挖，弃土利用提升架提升堆放于临时弃土场地。
最后利用汽车运输到永久弃土场地。
开挖时桩顶设安全防护设施，防止桩顶落物伤及施工人员。
底层土体开挖时断面不超过上一断面的尺寸。
施工中根据不同的地质情况可适当地加深每次开挖深度，但最深每次开挖不超过1m。
2. 根据地质情况，为保证施工安全，每进行一次钢筋混凝土护壁，护壁为钢筋混凝土结构，按照设计要求和计算结果确定护壁的厚度。
护壁模板为钢模板，在模板支立时确保护壁的结构尺寸不小于挖井基础的结构尺寸。
