沪科版九年级物理第十六章电流做功与电功率 章末检测
第7页（共8页） 第8页（共8页）2020～2021学年度秋季学期九年级物理学科 第十六章电流做功与电功率 章末检测（全卷总分90分，考试时间90分钟）一、选择题(本大题共8小题，每小题3分，共24分)1.如图甲所示，电源电压不变，将小灯泡L 和电阻R 接入电路中，只闭合开关S 1时，小灯泡L 的实际功率为1W ．图乙是小灯泡L 和电阻R 的I ﹣U 图象。
下列说法中正确的是（ ）A ．只闭合开关S 1时，L 的电阻为10ΩB ．再闭合开关S 2后，电路总功率为1.2WC ．再闭合开关S 2后，电流表示数增加0.5AD ．再闭合开关S 2后，在1min 内电阻R 产生的热量是24J2.如图甲所示，电源电压12V 保持不变，闭合开关S 后，当滑片P 从最右端向最左端滑动的过程中，小灯泡的I ﹣U 关系图象如图乙所示，最后小灯泡正常发光。
下列说法中正确的是（ ）A ．小灯泡的额定电压为3VB ．滑动变阻器的最大阻值为9ΩC ．该电路总功率变化范围为3W ～24WD ．小灯泡正常发光1min ，电流所做的功为24J3.在大型赛事的短跑比赛中，赛道起点均安装有电子起跑器｡电子起跑器可以记录运动员起跑时刻，以判断运动员是否提前起跑｡图甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，R 0为定值电阻，压敏电阻R x 安装在踏板上，其电阻与所受压力的关系如图乙所示｡下列分析正确的是（ ）A. 电阻R 0与R x 并联B. 圆圈处的电表为电压表C.运动员起跑时，用力踩踏板，R 0两端的电压变小D.运动员没有踩踏板时，电路消耗的总功率最小4.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V 的电源两端，下列分析正确的是( )A.乙消耗的电功率为3．6 WB.甲消耗的电功率为3.6WC.甲中的电流大于乙中的电流D.整个电路消耗的电功率为10.8W5.疫情期间,手持式电子测温仪最为常见，如图甲是某款电子测温仪,图乙是它内部的原理图,其中电源电压保持不变,R 是热敏电阻,用于靠近人体测温,定值电阻R 0为保护电阻;在测人的体温时,当被测温者体温较高时,显示仪的示数也会变大。
正常条件下关于此测温仪,下列分析正确的是()A.显示仪是由电流表改装成的B.被测温者温度越高,电路消耗的电功率越大C.热敏电阻R 随着温度的升高阻值增大班级 姓名 考场 考号※※※※※※※※○※※※※※※※※※※○※※※※※※※※※※○※※※※※※※※※※○※※※※※※※※※※○※※※※※※※※※※（密 封 装 订 线 内 不 得 答 题）第7页（共8页） 第8页（共8页）D.将R 0更换为阻值更大的电阻,测相同温度,显示仪示数变小6.（2019·贵阳）如图所示是加热器的电路图，设电源电压保持不变，R 1、R 2均为发热电阻丝，通过开关通断组合，可得到不同加热档位。
该加热器最大电功率为12W ，只闭合开关S 1时，加热器的电功率是8W 。
则下列判断正确的是（ ）A ．该加热器只有两个加热档位B ．加热器两个发热电阻丝的阻值之比R 1∶R 2=1∶3C ．加热器功率最大时，R 1与R 2的电流之比为2∶1D ．该加热器的最小电功率是8W7.如图所示，电源电压保持不变，小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样，滑动变阻器R 的阻值变化范围为0～12Ω，当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，两灯都正常发光．不考虑温度对灯泡电阻的影响，则（ ）A ．电源电压为12 VB ．两灯都正常发光时电流表的示数为3AC ．整个电路的最小功率2.25WD ．整个电路的最大功率9 W8.如图所示，电源电压不变，下列说法正确的是（ ）A ．只闭合S 1，将P 向左移动，电流表示数变小，电压表示数变大B ．闭合S 1、S 2，断开S 3，将P 向左移动，R 1消耗的功率增大C ．开关都闭合，将P 向左移动，电压表的示数为零，电流表示数变小D ．开关都闭合，将P 向左移动，L 消耗的功率不变，R 2消耗的功率变小二、非选择题(本大题共10小题，共66分．其中9至13题每空2分，共20分；14题4；15、16题，每空2分，共20分；17题4分；18题6分；19题6分；20题6分．)9.如图所示，电源电压为4.5V 不变，小灯泡的额定电压为2.5V ，R 1＝10Ω．闭合开关S 1、S 2，将滑动变阻器R 2的滑片滑到最左端时，小灯泡正常发光，小灯泡的额定功率为 W ．只闭合开关S 1，滑动变阻器R 2的滑片从最左端滑到最右端，电压表示数从1.5V 变化到3V ，滑动变阻器R 2的最大阻值为 Ω。
10.某型号的电烤箱有“高温”和“低温”两档。
电路如图所示，开关S 接 时，是“高温”档；当开关S 分别接“1”和“2”时，电流表的示数为5A 和1A ；则电阻R ＝ Ω．11. 从产品说明书得知,一台“6 V 3 W ”的迷你型小风扇,电动机线圈阻值为0.1 Ω。
则小风扇正常工作1 min 消耗的电能为 J; 电动机线圈1 min 产生的热量为 J 。
12.图为电热水器的简化电路,它有加热和保温功能,R 1和R 2是两根电热丝,S 为温控开关,1、2为开关的两个触点,当水温低于某个下限温度或高于某个上限温度时,S 在两个触点间自动切换,使水温维持在设定的范围,已知电热水器的加热功率为400 W,保温功率为100 W(忽略温度对电阻的影响),则电路中R 2= Ω。
在使用过程中,若电热水器连续工作10 min 消耗电能1.2×105J,此过程中热水器的保温工作时间是 s 。
第12题 第13题13.小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b 端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R1的阻值是Ω．实验时，电源电压保持5 V不变，当滑片P位于a端时，由图象可得滑动变阻器消耗的电功率是W．14.（简答题）小明发现家里用久的白炽灯泡发光时比新买时亮度暗一些。
爸爸让小明把灯泡擦干净后闭合开关，灯泡发光还是较暗。
请用所学物理知识从两个角度加以分析。
15.小金用如图甲所示的电路来研究滑动变阻器消耗的电功率与变阻器接入电路电阻之间的关系。
已知电源电压恒为3V，定值电阻R0的阻值为3Ω，滑动变阻器R1上标有“2A 5Ω”字样。
实验数据如表所示。
实验次数 1 2 3 4 5 6电流表示数/A 0.38 0.43 0.50 0.60 0.75 ①电压表示数/V 1.86 1.71 1.50 1.20 0.75 0.00变阻器电功率/W0.71 0.74 0.75 0.72 0.56 0.00（1）用笔画线代替导线，完成图乙的电路连接。
（2）表中第6次实验时，电流表示数如图丙所示，则表中数据①是。
（3）根据实验数据可知，此电路中，滑动变阻器消耗的电功率随着变阻器接入电路电阻的变化的规律是。
16.小华在“探究小灯泡的亮度与哪些因素有关”的实验中，电源电压恒为3V，小灯泡上标有“2.5V”字样．（1）请用笔画线代替导线，将下图中的实物电路连接完整．（2）闭合开关前，应将滑动变阻器的滑片移到最端（选填“左”或“右”）．滑到变阻器的作用除保护电路外，还有．（3）闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数．若电路中仅有一处故障，这个故障可能是：．（4）排除故障后继续实验，小华进行了4次测量，并将有关数据及现象记录在表格中．在第1次实验中小灯泡不亮的原因是：．物理量次数电压U/V电流I/A实际电功率P/W小灯泡亮度1 0.5 0.12 0.06 不亮2 1.5 0.20 0.30 偏亮3 2.5 0.30 正常4 2.8[ 0.32 0.90 更亮（5）分析表中信息，可知小灯泡的额定功率为W．实验得出的结论是：小灯泡的实际电功率，灯泡越亮．17.阅读短文，回答文后的问题。
热阻当物体或物体的不同部分之间存在温度差时，就会发生热传递。
传导是热传递的一种方式，物体对热量的传导有阻碍作用，称为热阻，用R表示。
物体的热阻与物体在热传导方向上的长度l成正比、与横截面积S成反比，还与物体的材料有关，关系式为R＝，式中λ称为材料的导热系数，不同材料的导热系数一般不同。
房屋的墙壁为了保温，往往使用导热系数较小的材料。
如果墙壁一侧是高温环境，温度始终为t1；另一侧是低温环境，温度始终为t2，墙壁中形成稳定的热量流动，则单位时间内从高温环境传导到低温环境的热量Q与墙壁两侧的温度差成正比，与墙壁的热阻成反比。
（1）热量传导过程和电流相似，温度差相当于电路中________A．电流B．电压C．电阻D．电功率（2）铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手。
由此可知铜和塑料的导热系数大小：λ铜________λ塑料（填“＞”“＜”或“＝”）。
第7页（共8页）第8页（共8页）（3）如图甲所示，热量在墙壁中传导，虚线标出的墙壁正中间处的温度为________。
（4）如图乙所示，热量在墙壁中传导，在传导方向上的长度为L1，横截面积为S，导热系数为λ1；在墙壁一侧紧贴一层保温层，保温层与墙壁面积相同，在热传导方向上的长度为L2，导热系数为λ2，则单位时间内从高温环境传导到低温环境的热量Q＝________。
18.如图所示，电源两端的电压恒为10V，小灯泡L上标有“6V 3W”字样，滑动变阻器R的最大阻值为5Ω。
求：(1)小灯泡正常工作60s消耗的电能W；(2)小灯泡正常发光时，滑动变阻器接入电路中的电阻值R.19.如图甲所示是小明家新购买的电热水壶，他发现水壶有一铭牌如图乙所示。
待电热水壶注满水后，他关闭了家中的其他用电器，只让电热水壶工作，观察到家里的电能表（如图丙所示）的转盘1min转了50圈，能使壶中水的温度从25℃升高到35℃．请你结合电热水壶上的铭牌和电能表实物图提供的有关参数信息，忽略温度对电阻的影响。
求：（1）电热水壶正常工作的电阻；（2）电热水壶中水的温度从25℃升高到35℃吸收的热量；[c水＝4.2×103J/（kg•℃）]（3）此时电路的实际电压.20.如图所示电路中，电源电压不变，小灯泡L标有“3V 1.2W”的字样，R1、R2为定值电阻，R1＝15Ω，R2＝30Ω．当开关S闭合，S1、S2都断开时小灯泡L正常发光（不考虑温度对灯丝电阻的影响）。
求：（1）电压表的示数；（2）当开关S，S1闭合，S2断开时，电流表的示数；（3）当开关S，S1、S2都闭合时，整个电路消耗的电功率.第7页（共8页）第8页（共8页）。

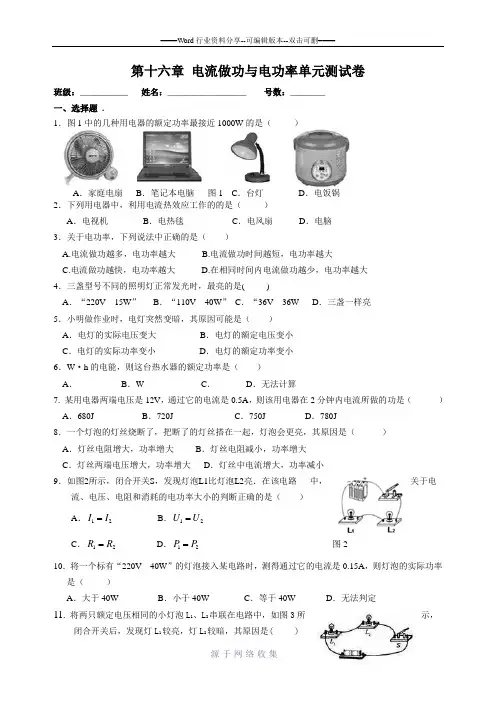

九年级物理第十六章电流做功与电功率单元测试卷
A ．家庭电扇B ．笔记本电脑 图1C ．台灯D ．电饭锅第十六章 电流做功与电功率单元测试卷班级：___________ 姓名：__________________ 号数：________一、选择题 .1．图1中的几种用电器的额定功率最接近1000W 的是（ ）2．下列用电器中，利用电流热效应工作的的是（ ）A ．电视机B ．电热毯C ．电风扇D ．电脑3．关于电功率，下列说法中正确的是（ ）A.电流做功越多，电功率越大B.电流做功时间越短，电功率越大C.电流做功越快，电功率越大D.在相同时间内电流做功越少，电功率越大4．三盏型号不同的照明灯正常发光时，最亮的是( )A ．“220V 15W ”B ．“110V 40W ”C ．“36V 36WD ．三盏一样亮5．小明做作业时，电灯突然变暗，其原因可能是（ ）A ．电灯的实际电压变大B ．电灯的额定电压变小C ．电灯的实际功率变小D ．电灯的额定功率变小6．W ·h 的电能，则这台热水器的额定功率是（ ）A ．B ．WC ．D ．无法计算7. 某用电器两端电压是12V ，通过它的电流是0.5A ，则该用电器在2分钟内电流所做的功是（ ）A ．680JB ．720JC ．750JD ．780J8．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是（ ）A ．灯丝电阻增大，功率增大B ．灯丝电阻减小，功率增大C ．灯丝两端电压增大，功率增大D ．灯丝中电流增大，功率减小9．如图2所示，闭合开关S ，发现灯泡L1比灯泡L2亮．在该电路 中，关于电流、电压、电阻和消耗的电功率大小的判断正确的是（ ）A ．12I I =B ．12U U =C ．12R R =D ．12P P = 图210．将一个标有“220V 40W ”的灯泡接入某电路时，测得通过它的电流是0.15A ，则灯泡的实际功率是（ ）A ．大于40WB ．小于40WC ．等于40WD ．无法判定 11. 将两只额定电压相同的小灯泡L 1、L 2串联在电路中，如图3所示，闭合开关后，发现灯L 1较亮，灯L 2较暗，其原因是( )图6 A ．灯L 1额定功率较大 B ．灯L 2两端电压较大 C ．灯L 1的电阻较大 D ．通过灯L 1的电流较大图312．标有“6V 6W ”、“3V 3W ”的灯泡L 1和L 2 （假设灯丝电阻不变），若将它们并联接在某电源上，两灯都发光，下列说法正确的是（ ）A ．灯L 1比灯L 2亮B ．灯L 1、L 2的实际功率之比为2:1C ．电源为3V 时，L 2正常发光D ．电源为9V 时，L 1、L 2都正常发光13．如图4所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（ ）A ．灯泡变暗，电压表示数变大B ．灯泡变亮，电压表示数不变C ．灯泡变暗，电压表示数不变D ．灯泡变亮，电压表示数不变 图4 14．分别“6V 9W ”和“6V 3W ”的两个灯泡L 1、L 2串联接在12V 电源上，则（ ）A ．两灯都能正常发光B ．两灯都不能正常发光C ．只有L 1能正常发光D ．只有L 2能正常发光15. 在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V ，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（ ）A ．灯丝的电阻随电压增大而减小B ．小灯泡的额定功率为0.8WC ．小灯泡的额定功率为四次功率的平均值D ．通过小灯泡的电流与它两端的电压成正比16．由电压为220V 的电源向远处某工地的一盏标着“PZ 220-60”的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55W ．则导线消耗的功率（ ）A ．小于5WB ．等于5WC ．大于5WD ．不能确定二、填空题17．小王家中的电能表如图6所示，月初观察到家中电能表示数为____________ ，月末观察到电能表示数如图6所示，则他家这段时间内消耗的电能为_________kW·h. 市面上电价为0.5元一度电，则小王家应付电费_________元。

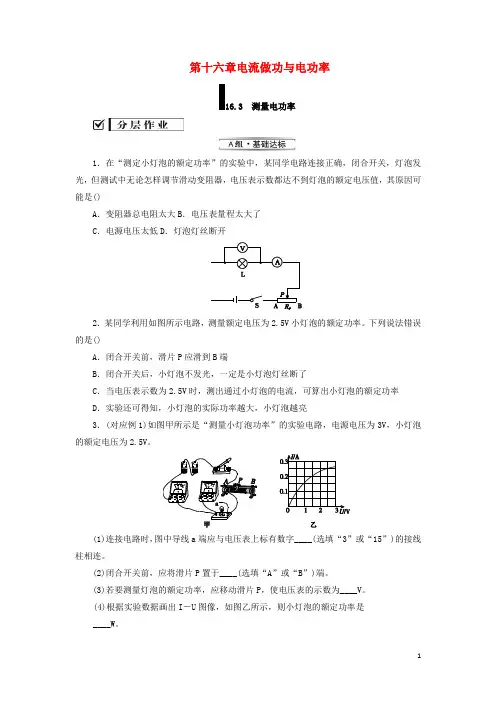

九年级物理全册第十六章电流做功与电功率 测量电功率分层作业新版沪科版
第十六章电流做功与电功率测量电功率1．在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，其原因可能是()A．变阻器总电阻太大B．电压表量程太大了C．电源电压太低D．灯泡灯丝断开2．某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率。
下列说法错误的是()A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮3．(对应例1)如图甲所示是“测量小灯泡功率”的实验电路，电源电压为3V，小灯泡的额定电压为2.5V。
(1)连接电路时，图中导线a端应与电压表上标有数字____(选填“3”或“15”)的接线柱相连。
(2)闭合开关前，应将滑片P置于____(选填“A”或“B”)端。
(3)若要测量灯泡的额定功率，应移动滑片P，使电压表的示数为____V。
(4)根据实验数据画出I－U图像，如图乙所示，则小灯泡的额定功率是____W。
4．小斌要测量小灯泡的额定功率。
实验桌上备有如下器材：符合要求的电源、额定电压为U0的小灯泡L、阻值为R的定值电阻、滑动变阻器、已调零的电压表、单刀双掷开关各一个、导线若干。
他设计了如图所示的电路进行实验。
(1)请你帮助小斌将实物电路图补充完整。
(2)连接好电路后，请你将正确的操作步骤补充完整：闭合开关S1，将开关S扳向1，调节滑动变阻器，使____；将开关S扳向2，使滑动变阻器的滑片位置保持不变，记录电压表示数为U。
(3)请用U0、U、R表示小灯泡的额定功率P＝____。
5．(对应例1)某实验小组用“伏安法”测量小灯泡的电功率，待测小灯泡的额定电压为2.5V。
(1)请用笔画线代替导线，完成图中甲实物电路的连接。
(要求：连线不得交叉，电压表量程要正确)(2)检查电路连接无误后，闭合开关S，灯泡不亮，电压表有示数，电流表指针几乎不动。
2022学年沪科版九年级物理复习第16章《电流做功与电功率》综合测试卷附答案
2022学年九年级物理复习第16章《电流做功与电功率》综合测试卷[分值70分]一、单选题1．下面的几种说法中，正确的是（）A．电流通过电风扇做功时，电能全部转化为内能B．电流通过白炽灯做功时，电能全部转化为光能C．电流通过电风扇做功时，电能的一部分转化为机械能D．电流通过白炽灯做功时，电能全部转化为内能2．下列仪器是用来测量电功的是A．电流表B．电压表C．电能表D．秒表3．小华用标有“12V60W”的甲灯和标有“24V30W”的乙灯做实验，若灯丝电阻不变，则关于两个灯的比较，下列说法正确的是（）A．将两灯并联接入电压为12V的电路中，甲灯消耗电能比乙灯快B．若消耗相同的电能，则甲灯正常工作的时间一定比乙灯正常工作时间长C．将两灯串联接入电压为24V的电路中，甲灯可能正常发光D．电流通过甲灯所做的功一定比通过乙灯所做的功多4．下列说法中正确的是（）A．标有“220V，40W”字样的电烙铁，正常工作25h，耗电1kWB．标有“220V，40W”字样的灯泡，只有接在220V的电压下，灯泡才能正常发光C．电能表上标有“220V，3A”的字样，说明此表所在电路最多可接40W的灯17盏D．标有“220V，40W”字样的灯泡比正常时亮，说明它的额定功率变大了5．同学们用如图所示电路图探究“电功率与电压的关系”．以下说法正确的是()A．通过两灯泡的电流相同B．两灯泡两端的电压一定相等C．实验要选取规格相同的小灯泡D．将题中串联电路改为并联电路也可以完成实验6．图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R0为定值电阻。
下列说法正确的是（）A．被测者体温越高，电路中的电流越小B．被测者体温越高，定值电阻R0两端电压越大C．被测者体温越低，整个电路消耗的功率越大D．将R0换为阻值更大的电阻，测相同温度时，显示仪示数变小7．家用洗衣机的主要部件就是电动机，若一台洗衣机在220V电路中正常工作时通过的电流为2A，电动机线圈电阻为2Ω，则每分钟电流通过线圈产生的热量为（）A．480J B．1.452×106J C．2.64×104J D．880J8．将两电热丝R1、R2串联起来接在电路中，如图所示的电路．若R1>R2，则先被点燃的火柴是A．电热丝R1上的火柴B．电热丝R2上的火柴C．两电热丝上的火柴同时被点燃D．无法确定9．如图是一款迷你暖手宝，内置锂电池，用USB接口充电，下列说法正确的是（）A．暖手宝充电是电流做功的过程B．暖手宝发热是机械能转化成内能的过程C．用暖手宝取暖时，手因为含有的热量增加而感到暖和D．暖手宝无论充电还是发热，锂电池在电路中都是电源10．把标有“110V25W”和“110V100W”的甲、乙两盏电灯接到220V的电路上，下列图所示的设计电路中，通过调节变阻器，不能实现使它们都能正常发光的是A．B．C．D．11．如图所示，小亮做实验时，把甲、乙两只灯泡并联后接在电源上．闭合开关后，发现甲灯发光，乙灯不发光．经检查，电路连接正确，两只灯泡都完好无损．则乙灯不发光的原因最有可能是()A．乙灯的实际功率太大B．乙灯的实际功率太小C．通过乙灯的电流远大于通过甲灯的电流D．乙灯两端的电压远小于甲灯两端的电压12．有甲、乙两灯，甲灯上标有“”，乙灯上标有“”的字样．若只将这两个灯泡接入同一电路中，两灯均未烧毁且不考虑温度对灯丝电阻的影响．则下列说法中正确的是：A．乙灯一定比甲灯亮B．若两灯都能正常发光，则两灯一定是串联C．两灯消耗的总功率一定为D．两灯并联时，通过干路的总电流最大为13．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是A．乙消耗的电功率为3.6W B．甲消耗的电功率为3.6WC．甲中的电流小于乙中的电流D．甲的电阻值大于乙的电阻值14．把标有“24V36W”的灯泡L1和“8V16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（）A．该电源的电压为24V B．灯L1实际电压大于灯L2的实际电压C．两灯泡的总功率为16W D．电路中的电流为2A15．标有“6V6W”和“6V3W”的灯泡L1和L2串联接在电源上，设灯丝电阻不变，则A．灯L1、L2通过的电流之比为2：1B．灯L1、L2的实际功率之比为2：1C．电源电压为18V时，L1、L2均正常发光D．电源电压为9V时，L2正常发光二、填空题16．豆浆机的机头主要由一个电热器和一个电动机带动的打浆器组成，制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆交替进行．由此可知，豆浆机中的电动机和电热器是____联的．在加热过程中，电能转化为____能．17．某学校共有“220V60W”的灯泡500盏，平均每天工作5h．这种灯泡正常工作电压为______V．如果改用40W的日光灯，不但可以省电，而且比原来更亮了，则该校一年（365天）可节约用电______度．18．为了测量家中暖风机的功率，小金关闭了家里的其他用电器只让暖风机正常工作，发现电能表的转盘在1min内转过50r，电能表的铭牌和暖风机工作前电能表上的示数如图所示。
第十六章 电流做功与电功率 单元测试卷 2021-2022学年沪科版物理九年级全一忆
沪科版九年级第十六章电流做功与电功率单元测试卷一．选择题（共10小题）1．假期小明一家出门旅游，出发前家里只有一台额定功率为0.2kW的冰箱正常工作，其它用电器都已关闭.小明看到家里电能表的示数为2021.6kW•h，过了7天小明回家再次查看电能表的示数如图所示。
下列有关说法正确的是（）A．这段时间冰箱消耗的电能是70kW•hB．冰箱每天平均工作的时间为1hC．冰箱正常工作1h电能表的转盘转过120转D．再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变2．甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”。
将它们串联后接在电源上，其中一个灯泡能正常发光。
下列说法正确的是（）A．正常发光的灯泡是甲灯B．甲灯与乙灯的实际功率相等C．两灯的总功率是3WD．电源电压是48V3．两灯泡L1、L2（R1=3R2）。
若将其串联在某电源上，两灯的总功率为P串，若将其并联在同一电源上，两灯的总功率为P并，则P串：P并为（）A．3：16 B．3：4 C．4：3 D．1：34．如图所示，电源电压为6V，定值电阻R=18Ω，在S闭合的情况下，下列说法正确的是（）A．在a、b 两点间接入一个合适的电压表时，电压表有明显示数B．在a、b 两点间接入导线，电流2s做的功是2JC．在a、b 两点间接入一个“1.5V 0.25A”的小灯泡，小灯泡不能正常发光D．在a、b 两点间接入一个12Ω的电阻，电路消耗的总功率为0.5W5．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。
若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100WB．两灯正常发光时，L1的电阻较大C．两灯并联接入220V的电路，L1、L2消耗功率之比是2：5D．两灯串联接入220V的电路，L1消耗的功率小于25W6．如图所示，电源电压恒定，闭合开关S、S1，电压表示数为4.5V，R0的功率为1.35W；闭合开关S、S2，电压表示数为3.6V，R2功率为0.576W．若S、S1、S2均闭合，R1与R2功率的比值为（）A．5：4 B．4：5 C．1：2 D．2：17．如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I-U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1：2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W8．如图所示，从甲地通过两条输电线向乙地的用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户家里的用电器两端电压等于UU2B．输电线上消耗的电功率为rC．当用户使用的用电器增多时，输电线上因发热而损失的功率增大D．当用户使用的用电器增多时，用户家里用电器两端电压保持不变9．将标有“6V 6W“和“6V 3W“的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，不考虑灯丝电阻的变化，接通电路后，以下说法正确的是（）A．两只小灯泡都不能正常工作，甲灯比乙灯亮B．两只小灯泡都能正常发光C．通过乙灯的电流较大，所以乙灯较亮D．两只小灯泡的总功率小于3W10．如图所示，电源电压保持不变，小灯泡标有“6V？W”，其电阻不随温度变化，电流表的量程为0～3A。
沪科版九年级物理第十六章电流做功与电功率 章末检测
初中物理**精品文档**给我一个支点，可以撬起整个地球。
——阿基米德2020～2021学年度秋季学期九年级物理学科 第十六章电流做功与电功率 章末检测（全卷总分90分，考试时间90分钟）一、选择题(本大题共8小题，每小题3分，共24分)1.如图甲所示，电源电压不变，将小灯泡L 和电阻R 接入电路中，只闭合开关S 1时，小灯泡L 的实际功率为1W ．图乙是小灯泡L 和电阻R 的I ﹣U 图象。
下列说法中正确的是（ ）A ．只闭合开关S 1时，L 的电阻为10ΩB ．再闭合开关S 2后，电路总功率为1.2WC ．再闭合开关S 2后，电流表示数增加0.5AD ．再闭合开关S 2后，在1min 内电阻R 产生的热量是24J2.如图甲所示，电源电压12V 保持不变，闭合开关S 后，当滑片P 从最右端向最左端滑动的过程中，小灯泡的I ﹣U 关系图象如图乙所示，最后小灯泡正常发光。
下列说法中正确的是（ ）A ．小灯泡的额定电压为3VB ．滑动变阻器的最大阻值为9ΩC ．该电路总功率变化范围为3W ～24WD ．小灯泡正常发光1min ，电流所做的功为24J3.在大型赛事的短跑比赛中，赛道起点均安装有电子起跑器｡电子起跑器可以记录运动员起跑时刻，以判断运动员是否提前起跑｡图甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，R 0为定值电阻，压敏电阻R x 安装在踏板上，其电阻与所受压力的关系如图乙所示｡下列分析正确的是 （ ）A. 电阻R 0与R x 并联B. 圆圈处的电表为电压表C.运动员起跑时，用力踩踏板，R 0两端的电压变小D.运动员没有踩踏板时，电路消耗的总功率最小4.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V 的电源两端，下列分析正确的是( )A.乙消耗的电功率为3．6 WB.甲消耗的电功率为3.6WC.甲中的电流大于乙中的电流D.整个电路消耗的电功率为10.8W5.疫情期间,手持式电子测温仪最为常见，如图甲是某款电子测温仪,图乙是它内部的原理图,其中电源电压保持不变,R 是热敏电阻,用于靠近人体测温,定值电阻R 0为保护电阻;在测人的体温时,当被测温者体温较高时,显示仪的示数也会变大。
第十六章 电流做功与电功率单元测试题 2022-2023沪科版九年级物理全一册
第十六章电流做功与电功率单元测试题一、单选题1．以下用电器中，工作时能量转化的主要形式与其他三件不同的是A．电风扇B．电炉C．电熨斗D．电水壶2．额定功率为800W的用电器可能是A．家用微波炉B．电子手表C．电视机D．家用照明灯3．如果电视机，电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下，工作相同的时间，三个用电器产生的热量是（）A．电视机最多B．电烙铁最多C．电风扇最多D．一样多4．在物理学的发展过程中，许多物理学家做出了杰出的贡献，历史上最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系的物理学家是A．安培B．欧姆C．伏特D．焦耳5．下列单位中，不属于电功的单位的是A．J B．V•A C．W•s D．kW•h6．如果电烙铁、电视机和电风扇上都标有“220V 150W”字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是A．电烙铁B．电视机C．电风扇D．一样多7．如图所示，为小乐同学老家用的机械式电能表的示意图，下列说法不正确的是（）A．如图中时刻所示，电能表的读数为8633.5kW•hB．家中干路中的总电流为20A时，该电能表可以工作C．每消耗1kW•h的电能，电能表的转盘转3600圈D．这种电能表，读数数字的单位是kW•h8．如图所示的电路中，电源电压恒为18V，纯电阻用电器R1标有“10V 4W”字样，滑动变阻器R2的规格为“200Ω 1A”，电流表的量程为0~0.6A，电压表的量程为0~15V。
在保证各电路元件安全使用的情况下，下列说法正确的是（）A．电流表示数的最小值为0.08AB．电压表的示数变化范围为0~15VC．滑动变阻器的阻值变化范围为20~125ΩD．整个电路总功率的最大值为10.8W9．有两根电热丝、，且，若单独用烧开一壶水，所需时间为。
若将这两根电热丝分别串联和并联在同一电源中烧开同一壶水，则所需的时间分别为（不计热损失）（）A．、B．、C．、D．、10．小刚利用电能表测量某家用电器的电功率。
沪科版九年级物理第十六章测评含答案
第十六章测评(时间:45分钟满分:100分)一、选择题(每题4分,共32分,在每小题列出的四个选项中,只有一项符合题目要求)1.近年来随着人们生活质量的不断提高,各种电器得到普及,下列电器中每秒能够做功为几十焦的是()2.某兴趣小组的同学用几个完全相同的灯泡,设计如图甲、乙、丙三种电路,电源电压相同且恒定不变,电路消耗的总功率大小关系是()A.P甲>P乙>P丙B.P甲<P乙<P丙C.P甲=P乙=P丙D.P甲=P乙>P丙3.用“220 V800 W”的电热壶烧水,若不考虑能量损失。
当把它接入110 V的电源上时,在32 min内可将一壶水烧开,若将该壶接在 220 V电源上时,烧开同样一壶水所用时间为()A.8 minB.16 minC.64 minD.128 min4.在如图所示的电路中,电源电压不变,移动滑动变阻器R1的滑片P,当电流表的示数变化范围为1~1.3 A时,电压表的示数变化了3 V,则该定值电阻R2所消耗功率的变化范围是()A.3~3.9 WB.3~5.07 WC.3.9~10 WD.10~16.9 W5.下图中三只电灯完全相同,某同学对该电路进行的以下分析判断中,正确的是( )A .S 1、S 2都闭合时,三只灯均发光B .S 1、S 2都断开时,L 1和L 2两只灯不发光,L 3发光C .S 1、S 2都闭合时,电流表的示数小于S 1、S 2都断开时电流表的示数D .S 1、S 2都断开时,电路消耗的功率小于S 1、S 2都闭合时电路消耗的功率6.如图所示,将灯L 1、L 2按图甲、乙两种方式接在电压均为U 的两个电路中,在图甲中灯L 1的功率为4 W,在图乙中灯L 1的功率为9 W 。
设灯丝电阻不变。
下列说法不正确的是( )A.甲、乙两图中灯L 1两端的电压之比是2∶3B.L 1、L 2两灯灯丝电阻之比是2∶1C.甲图中灯L 1、L 2的功率之比是2∶1D.甲、乙两图电路消耗的总功率之比是3∶27.某电热器有两根电阻丝,只给一根通电,煮沸一壶水用的时间为t 1;只给另一根通电,煮沸同样一壶水用的时间为t 2。
2023年九年级沪科版物理第十六章【电流做功与电功率】复习测试卷附参考答案
2023年九年级物理第十六章【电流做功与电功率】复习测试卷一、填空题(每空2分，共20分)1．如图所示，电热膜是在绝缘聚酯薄膜表面，用金属导线将经过特殊工艺加工形成的一条条薄的粗细均匀的导电墨线连接形成网状结构的发热器件。
某电热膜的总功率为4 400 W，正常工作2小时消耗电能________kW·h。
(第1题)(第2题)2. 闭合开关，发现灯泡甲比灯泡乙亮，则甲、乙两灯泡消耗的电功率大小关系是P甲________(填“＞”“＜”或“＝”)P乙。
3. 某平板电脑的充电器上标有“5 V 2 A”，表示充电电压是5 V，最大输出电流为2 A，该平板电脑的电池充满电时所储存的电能是1.8×105 J，若该平板电脑以最大输出电流充电，要将空电池充满电需要________h。
4．绿色生态理念要求人们注重环保节能。
如图所示是额定功率为5 W的LED灯与额定功率为60 W的白炽灯，LED灯直接把电能转化为光能，白炽灯由灯丝通电加热发光，正常工作时，它们亮度相同。
两灯都正常工作时，相等时间内通过LED灯和白炽灯的电流所做的功之比为________。
(第4题)(第5题)5. 在如图所示的电路中，电源电压为3 V，电流表A的示数为0.5 A，A1的示数为0.3 A，此时R1的功率为________W。
6. 一个铭牌上标有“220 V 1 000 W”的电炉，接入实际电压为198 V的电路中，若电阻丝的电阻恒定，这时电炉的实际功率为________W。
7. 如图甲所示，将一个额定电压为2 V的小灯泡和电动机串联，电动机线圈的电阻为0.5 Ω，灯泡的IU图像如图乙所示。
当小灯泡正常发光时，通电1 min电动机线圈产生的热量为________J。
,(第7题) (第8题)8. 如图所示是某款电热水龙头的电路原理图，R1、R2为电热丝，通过旋转手柄可使开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。
沪科版九年级物理第十六章电流做功与电功率章节练习试卷(含答案详解)
沪科版九年级物理第十六章电流做功与电功率章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I 卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I 卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图甲所示电路，电源电压不变，电流表的量程为“0~3A ”，小灯泡L 的规格为“6V 3W ”，忽略温度对小灯泡电阻的影响。
只闭合开关S 2，当滑动变阻器的滑片从b 端滑到a 端的过程中，滑动变阻器R 2的电功率跟电路的总功率之比η与R 2的关系如图乙所示，且当滑片滑到b 端时，滑动变阻器的阻值为R b ，电流表的示数为0.3A ；只闭合开关S 1，小灯泡正常发光。
在保证电路安全的情况下，下列说法不正确的是（ ）A ．L 1:4b R R :B ．电源电压U =18VC ．R 1的阻值为24ΩD ．开关均闭合，R 2的变化范围为8~24Ω2、2021年8月27日，大连金普新区凯旋国际大厦突发火灾，火灾祸及419户住户，1800余人疏散。
火灾原因系电动平衡车充电器电源线插头与插座接触不良发热引燃周围木质衣柜等可燃物所致。
接触处发热是因为接触处（ ）A．电流较小B．电流较大C．电阻较小D．电阻较大3、有甲，乙两只灯泡，甲标有“6V 6W”字样，乙标有“10V 0.5A”，现把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯丝电阻的影响）（）A．13V B．14V C．15V D．16V4、如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A．灯泡L变暗B．电压表示数不变C．电流表A2示数变小D．电路的总功率变大5、如图是某公司研发的小型迷你电动汽车，车型独特、环保时尚。
沪科版九年级物理全册同步检测第16章 章末复习电流做功与电功率
(章末复习(五)电流做功与电功率01知识框图电流做功与电功率错误!02考情分析本章知识为必考内容，也是电学中的难点之一．在近几年遵义市初中毕业生学业升学)统一考试中主要以选择题、填空题及实验与探究题、综合应用题的形式考查，分值约12～15分．主要考点有：电表读数、动态电路分析、测量小灯泡电功率、电功、电功率和电热的综合计算．03习题精练1．(黔东南中考)将灯L接到电压为U的电路上时，灯的电功率为36W，若将灯L与一个电阻R串联后仍接在原电路上时，灯L消耗的电功率为25W，设灯丝电阻不变，则此电阻消耗的电功率是() A．3W B．4W C．5W D．11W2．(黔南中考)如图所示，灯L1比L2亮，下列描述正确的是()A．L1的电阻比L2的电阻小B．L1两端的实际电压比L2两端的实际电压大C．通过L1的实际电流比L2的实际电流大D．L1的额定功率比L2的额定功率大3．如图所示，电源电压为6V，当小灯泡正常发光时，电压表的示数为2V，电流表的示数为0.5A，则小灯泡的额定功率是()A．8W B．4W C．3W D．2W4.(黔西南中考)如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2A，若再闭合开关S1，发现电流表的示数为0.5A，此时通过R1的电流为I1，通过R2的电流为I2，则()A ．I 1∶I 2＝2∶5B ．I 1∶I 2＝3∶5C ．R 1∶R 2＝3∶2D ．R 1∶R 2＝2∶35．(贵阳中考)定值电阻 R 与灯泡 L 的电流随电压变化关系的图像如图所示，现将它们串联接在电压恒为 6 V 的电源两端，则下列判断正确的是()A ．电路中的电流为 0.24 AB ．定值电阻的阻值是灯泡阻值的 3 倍C ．定值电阻与灯泡消耗的实际功率之比为 2∶1D ．通电 2 min ，灯泡消耗的电能是 180 J6．(贵阳中考)如图所示电路，电源电压保持不变，滑动变阻器 R 2 的最大阻值是 20 Ω.移动滑片至变 阻器的最右端时，闭合开关，电压表示数为 2 V ，R 2 消耗的电功率为 P 2；移动滑片将其置于某位置时，电 压表示数为 3 V ，R 2 消耗的电功率为 P′2.若 P 2∶P′2＝8∶9，则电源电压为________V.7． (遵义中考)如图所示，电子式电能表表盘上标有“3 000 imp/kW·h”字样(“3 000 imp/kW·h”指接在这个电能表上的用电器消耗 1 kW·h 的电能，电能表上的指示灯闪烁 3 000 次)．现将若干盏规格都为“220 V 20 W”的节能灯接在该电能表上一起正常工作 15 min ，电能表的指示灯闪烁了 135 次，这些节能灯消耗的电能为________J ，接入的节能灯共有________盏．8．(遵义模拟)在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为 3.8 V ，电源为 3 节干电池，实验电路图如图甲所示．(1)根据电路图，用笔画线代替导线将图乙中的电路连接完整．(2)在连接电路的过程中，开关应处于________状态，滑动变阻器的滑片P应移到阻值________(填“最大”或“最小”)处．(3)正确连接电路后，闭合开关，发现灯泡较暗，则滑片P应向________(填“左”或“右”)端移动，直到电压表示数为________V，此时电流表的示数(如图丙所示)为________A，此时灯泡的额定功率为________W.(4)某实验小组正确连接好电路后，闭合开关，发现电流表、电压表和滑动变阻器都正常工作，灯泡能发光，但无论怎样移动滑动变阻器的滑片P，电压表示数都低于 3.8V，其原因可能是________________________________．9．(遵义中考)如图所示的电路中，电源电压不变，滑动变阻器的最大阻值为40Ω，闭合开关S后，当滑动变阻器的滑片移至中点时电流表A1的示数为0.3A，电流表A2的示数为0.9A，灯泡L正常发光，求：(1)电源电压；(2)灯泡L的阻值；(3)滑动变阻器接入电路阻值最大时，整个电路的功率．10．在如图所示的电路中，电源电压为3V，L1和L2是两个完全相同的灯泡．求：(1)只闭合S2时，若电流表A的示数为0.44A，则通过L1和L2两端电压和通过的电流分别是多少？(2)当闭合S1和S3时，若电流表A的示数为0.58A，则通过L1和L2的电流和两端的电压分别是多少？(3)只闭合S1时，若电流表A的示数为0.49A，则通过L1和L2的电流和两端的电压分别是多少？(4)电压表并联在L1两端，只闭合S2，如果两灯都不亮，电压表示数为3V，电流表无示数，电路故障原因是什么？如果一灯亮，另一灯不亮，电压表无示数，电流表有示数，电路故障原因是什么？11．(遵义中考)如图所示，电路中电源电压和灯L的电阻保持不变，定值电阻R＝20Ω，灯L标有“8V 6.4W”字样，电流表用0～0.6A量程，电压表用0～15V量程．(1)灯泡L的电阻为多少？(2)开关S1闭合，S2、S3断开时，电压表的示数为6V，电源电压为多少？(3)将滑动变阻器的滑片移到b端，闭合开关S1、S2、S3时，电流表的示数为0.6A，滑动变阻器的最大电阻为多少？(4)当开关S2闭合，S1、S3断开，在确保电路安全的情况下，当电路消耗的功率最大时，滑动变阻器消耗的功率是多少？12．(黔东南中考)下表为现在家庭、宾馆常用的无线电水壶(一种在倒水时导线脱离，用电加热的方便水壶)的铭牌，某同学用这种电水壶烧开水，他将水放至最大容量，测得水的初温是20℃，通电5分50秒水烧开(在一个标准大气压下)，试通过计算，回答下列问题：额定电压额定功率最大容量220V1210W1L(1)算一算此电水壶在正常工作时的电流．(2)该电水壶正常工作时电热丝的电阻多大？(3)水从20℃烧开所吸收的热量是多少？[水的比热容为c＝4.2×103J/(kg·℃)]－I 1＝0.9 A －0.3 A ＝0.6 A ，R L ＝ ＝ ＝10 Ω (3)R ＝ I L 0.6 A 1 1 1 1 R 8 ΩR L R 1 40 Ω 10 Ω 2相同灯泡的电阻相等，所以根据欧姆定律可得，通过两灯泡的电流相等，即 I 1＝I 2＝ ＝ 2 2 (4)现测得电源电压为 210 V ，算一算此电水壶工作的效率．章末复习(五) 电流做功与电功率1.C2.B3. D4.D5.C6.67.1.62×105 98．(1)或(2)断开 最大 (3)右 3.8 0.2 0.76 (4)电源电压太低 9.(1)滑动变阻器接入电路的电阻为最大阻值的一半，则 U ＝I 1R 1＝0.3 A×20 Ω ＝6 V(2)并联电路总电流等于各并联支路电流之和：I L ＝I 2U 6 V 1 1 U 2 （6 V ）2＝ ＝8 Ω ，P ＝ ＝ ＋ ＋＝4.5 W10.(1)只闭合 S 2 时，两灯泡串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为 0.44 AL 1 和 L 2 是两个完全相同的灯泡，故两灯泡的电压相等，都是3 V＝1.5 V (2)当闭合 S 1 和 S 3 时，两灯泡并联，电流表测干路电流，因为并联电路中各支路两端的电压相等，完全I 0.58 A＝0.29 A ，两灯泡的电压相等，都等于电源电压，即为 3 V(3)只闭合 S 1 时，电路为 L 1 的简单电路，L 2 被短路，电即该电路有电流；电压表无示数，即说明L 1 短路11.(1)R L ＝ ＝ ＝10 Ω (2)开关 S 1 闭合，S 2、I ab 0.15 AU 220 V 根据 P ＝ 可得，电热水壶的电阻：R ＝ ＝＝40 Ω (3)在一标准大气压下水的沸点是 100 ℃，R 40 Ω ＝385 875 J ，此时电水壶工作的效率：η ＝×100%＝×100%≈87.1%Q 吸 3.36×10 J 5L流表测电路中的电流，则通过 L 1 的电流为 0.49 A ，通过 L 2 的电流为 0 A ；故 L 1 的电压是 3 V ，L 2 的电压是 0 (4)电压表并联在 L 1 两端，只闭合 S 2，如果两灯都不亮，电流表无示数，即此时为断路，电压表示数为 3 V ，即表明电压表能和电源相连，故可能是 L 1 断路导致的．如果一灯亮，另一灯不亮，电流表有示数，U 2 （8 V ）2P L 6.4 WU 6 VS 3 断开时，R 与 L 串联，I ＝ R ＝20 Ω ＝0.3 A ，此时灯两端电压 U L ＝IR L ＝0.3 A×10 Ω ＝3 V ，U ＝U R ＋U LU 9 V＝6 V ＋3 V ＝9 V(3)将滑动变阻器的滑片滑到 b 端，闭合开头 S 1、S 2、S 3 时，R 与 R ab并联．I R ＝R ＝20 ΩU 9 V＝0.45 A ，I ab ＝I 总－I R ＝0.6 A －0.45 A ＝0.15 AR ab ＝ ＝ ＝60 Ω(4)开关 S 2 闭合，S 1、S 3 断开时，R ab 与 L 串联，为确保电路安全，电流 I′不能超过 0.6 A ．此时灯泡两端电压 U 2＝R L I′＝10 Ω ×0.6 A ＝6 V ．U ab ＝U －U 2＝9 V －6 V ＝3 V ．P ab ＝U ab I′＝3 V×0.6 A ＝1.8 W 12.(1)电水壶正常工作时的功率P 1 210 W为 1 210 W ，电压为 220 V ，根据 P ＝UI 可得，此电水壶正常工作时的电流：I ＝ ＝ ＝5.5 A (2)U 2 U 2 （220 V ）2R P 1 210 W则水烧开时吸收的热量：Q 吸＝cm(t －t 0)＝4.2×103 J/(kg·℃)×1 kg×(100 ℃－20 ℃)＝3.36×105J (4)U′2 （210 V ）2电水壶的加热时间：t ＝5 min50 s ＝5×60 s ＋50 s ＝350 s ，消耗的电能：W ＝ t ＝ ×350 sW 385 875 J。
