PLC与传感器连接方案选型
三菱PLC型号和选型方法

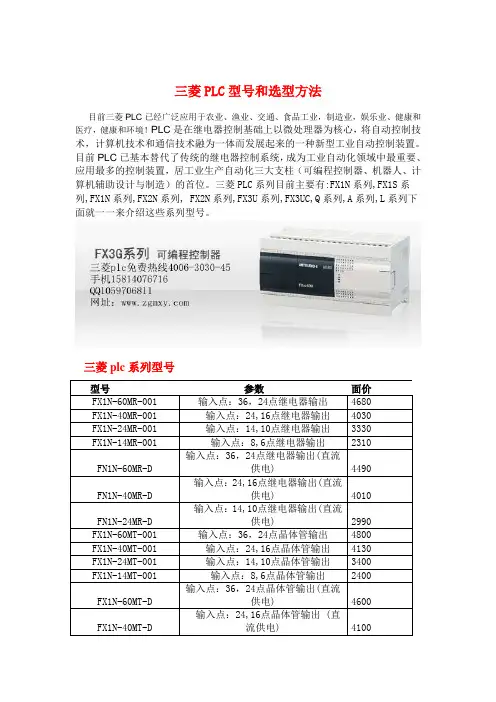

三菱PLC型号和选型方法目前三菱PLC已经广泛应用于农业、渔业、交通、食品工业，制造业，娱乐业、健康和医疗，健康和环境！PLC是在继电器控制基础上以微处理器为核心，将自动控制技术，计算机技术和通信技术融为一体而发展起来的一种新型工业自动控制装置。
目前PLC已基本替代了传统的继电器控制系统，成为工业自动化领域中最重要、应用最多的控制装置，居工业生产自动化三大支柱（可编程控制器、机器人、计算机辅助设计与制造）的首位。
三菱PLC系列目前主要有:FX1N系列,FX1S系列,FX1N系列,FX2N系列, FX2N系列,FX3U系列,FX3UC,Q系列,A系列,L系列下面就一一来介绍这些系列型号。
三菱plc系列型号型号参数面价FX1N-60MR-001 输入点：36，24点继电器输出4680FX1N-40MR-001 输入点：24,16点继电器输出4030FX1N-24MR-001 输入点：14,10点继电器输出3330FX1N-14MR-001 输入点：8,6点继电器输出2310FN1N-60MR-D 输入点：36，24点继电器输出(直流供电) 4490FN1N-40MR-D 输入点：24,16点继电器输出(直流供电) 4010FN1N-24MR-D 输入点：14,10点继电器输出(直流供电) 2990FX1N-60MT-001 输入点：36，24点晶体管输出4800 FX1N-40MT-001 输入点：24,16点晶体管输出4130 FX1N-24MT-001 输入点：14,10点晶体管输出3400 FX1N-14MT-001 输入点：8,6点晶体管输出2400FX1N-60MT-D 输入点：36，24点晶体管输出(直流供电) 4600FX1N-40MT-D 输入点：24,16点晶体管输出 (直流供电) 4100三菱PLC的选型方法（一）分析被控对象并提出控制要求详细分析被控对象的工艺过程及工作特点，了解被控对象机、电、液之间的配合，提出被控对象对三菱PLC控制系统的控制要求，确定控制方案，拟定设计任务书。
AB_PLC选型指南

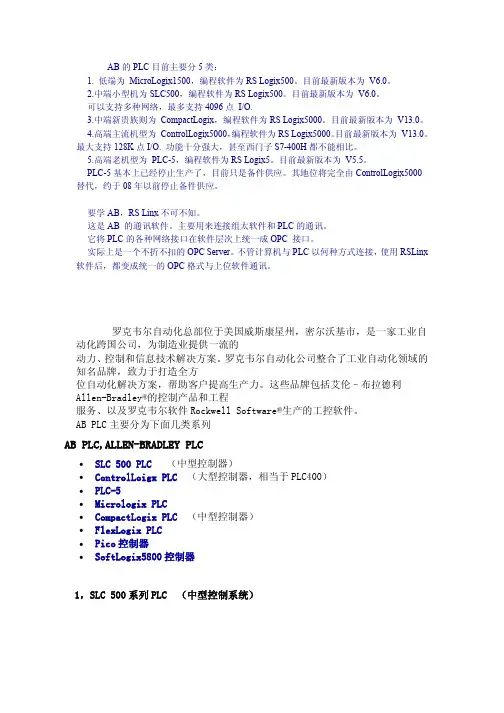

AB的PLC目前主要分5类：1. 低端为MicroLogix1500，编程软件为RS Logix500。
目前最新版本为V6.0。
2.中端小型机为SLC500，编程软件为RS Logix500。
目前最新版本为V6.0。
可以支持多种网络，最多支持4096点I/O.3.中端新贵族则为CompactLogix，编程软件为RS Logix5000。
目前最新版本为V13.0。
4.高端主流机型为ControlLogix5000，编程软件为RS Logix5000。
目前最新版本为V13.0。
最大支持128K点I/O. 功能十分强大，甚至西门子S7-400H都不能相比。
5.高端老机型为PLC-5，编程软件为RS Logix5。
目前最新版本为V5.5。
PLC-5基本上已经停止生产了，目前只是备件供应。
其地位将完全由ControlLogix5000替代，约于08年以前停止备件供应。
要学AB，RS Linx不可不知。
这是AB 的通讯软件。
主要用来连接组太软件和PLC的通讯。
它将PLC的各种网络接口在软件层次上统一成OPC 接口。
实际上是一个不折不扣的OPC Server。
不管计算机与PLC以何种方式连接，使用RSLinx 软件后，都变成统一的OPC格式与上位软件通讯。
罗克韦尔自动化总部位于美国威斯康星州，密尔沃基市，是一家工业自动化跨国公司，为制造业提供一流的动力、控制和信息技术解决方案。
罗克韦尔自动化公司整合了工业自动化领域的知名品牌，致力于打造全方位自动化解决方案，帮助客户提高生产力。
这些品牌包括艾伦–布拉德利Allen-Bradley®的控制产品和工程服务、以及罗克韦尔软件Rockwell Software®生产的工控软件。
AB PLC主要分为下面几类系列AB PLC,ALLEN-BRADLEY PLC·SLC 500 PLC（中型控制器）·ControlLoigx PLC（大型控制器，相当于PLC400）·PLC-5·Micrologix PLC·CompactLogix PLC（中型控制器）·FlexLogix PLC·Pico控制器·SoftLogix5800控制器1，SLC 500系列PLC （中型控制系统）型号多以1746、1747开头。
UniMAT X系列PLC选型手册说明书
UniMAT X系列PLC选型手册深圳市亿维自动化技术有限公司是一家为所有自动化行业提供整体解决方案的“国家级高新技术企业”。
亿维自动化以“致力于成为全球领先、受人尊敬的工业自动化产品与服务提供商”为愿景，公司集研发、生产、销售及服务于一体，产品涵盖、、触控一体机、伺服以及工业物联网系统，并为水质监测和立体停车行业开发出专用控制器，具有所有产品完整的自主知识产权和核心技术，可提供暖通、环保、汽车、冶金、节能等行业的自动化控制系统解决方案，同时为机器人、电子设备、包装机械、物流自动化设备等设备提供配套。
通过不断助力设备制造商转型升级以逐步实现“以科技提高人类劳动生产力”的伟大使命。
亿维自动化自成立以来坚持走自主研发之路，年在武汉成立子公司，专注物联网产品的研发，深圳总公司和武汉分公司研发人员超过公司总人数的公司每年的研发费用超过销售额的。
并与国内著名大学建立合作关系，产学研相结合，持续提升公司技术水平及产品竞争力，立志发展成为"中国智造”的领导者。
亿维自动化已在多个主要工业城市设有办事处，建成通达全国的服务网络，为遍布全国各地的代理商和终端用户提供服务。
同时，国际业务拓展至海外多个国家和地区，在印度、阿尔及利亚、摩洛哥等多个国家有代理商，能够为全球用户提供优质、快捷的服务。
PLC HMI 201735%，10%2030资质荣誉国家级高新技术企业UniMAT 荣获多项国家发明专利UniMAT全系列产品通过CE认证市场影响力研发/设计/生产管理体系均符合:标准ISO90012015亿维简介公司使命以科技提高人类劳动生产力公司愿景成为全球领先、受人尊敬的工业自动化产品与服务提供商诚信、责任、合作、创新价值观品质保证ISO9001：2018质量管理体系TCQ生产与品质管控体系全部产品通过CE认证饺子机颗粒包装机械制面机X 系列PLC 在烧录设备上应用自动托盘上下料机自动卷带上下料机自动管装上下料机IC IC 专用光纤刻字机描述：向核心IC 中烧录专有程序是智能电子产品生产的一个重要环节，以往多是通过手工方式，速度慢耗时长不说，安全性和可靠性都存在风险，随着产能的不断扩大和人工成本的增加，采用自动烧录机势在必行。
基于PLC的八层电梯模型控制系统设计与实现

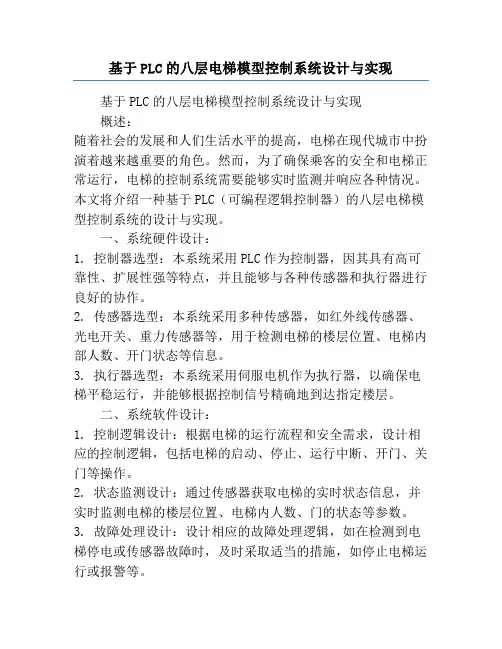

基于PLC的八层电梯模型控制系统设计与实现基于PLC的八层电梯模型控制系统设计与实现概述：随着社会的发展和人们生活水平的提高，电梯在现代城市中扮演着越来越重要的角色。
