尺寸的标注
通用技术 尺寸标注
通用技术尺寸标注尺寸标注是通用技术中的一项重要内容，它用于规定和描述物体的尺寸、形状和位置关系，以确保产品的制造和组装能够符合设计要求。
尺寸标注的准确与否直接影响着产品的质量和可制造性。
本文将从尺寸标注的定义、标注方法、标注规则以及应用场景等方面进行阐述。
一、尺寸标注的定义尺寸标注是指在工程图纸上标注物体各个部分的尺寸，包括长度、宽度、高度等，以确保产品的尺寸符合设计要求。
尺寸标注通常使用标注线、标注箭头和标注数字等符号来表示，通过这些符号可以清晰地表达出物体的尺寸信息。
二、尺寸标注的方法尺寸标注有多种方法，常见的有基线标注法、直接标注法和链式标注法等。
基线标注法是指将标注线的起点与基线对齐，标注线的终点与被标注对象的边缘对齐，然后在标注线上方或下方写上尺寸数值。
直接标注法是指直接在被标注对象上标注尺寸数值，适用于一些简单的尺寸标注。
链式标注法是指将多个尺寸标注通过标注线依次连接起来，形成链式标注，适用于一些复杂的尺寸标注。
三、尺寸标注的规则1. 尺寸标注应尽量避免重叠和交叉，标注线应清晰、简洁。
2. 尺寸标注应尽量使用整数，不宜使用小数或分数，以便于制造和测量。
3. 尺寸标注应放置在视图的可读位置，避免标注与其他图形重叠。
4. 尺寸标注应尽量与被标注对象保持一定的距离，避免干扰视图的美观性。
5. 尺寸标注应标明单位，如mm、cm、inch等，以确保尺寸的准确性和统一性。
四、尺寸标注的应用场景尺寸标注广泛应用于各个领域，如机械制造、建筑设计、电子产品等。
在机械制造中，尺寸标注用于标明零件的尺寸和公差，以确保零件的互换性和可制造性。
在建筑设计中，尺寸标注用于标明建筑物的尺寸和空间布局，以便于施工和装修。
在电子产品中，尺寸标注用于标明电路板的尺寸和元器件的位置，以确保电路的正常运行。
尺寸标注作为通用技术的一项重要内容，对于产品的设计、制造和组装起着至关重要的作用。
它能够确保产品的尺寸符合设计要求，提高产品的质量和可制造性。
机械制图尺寸标注标准
机械制图尺寸标注标准机械制图尺寸标注标准一、尺寸及公差标注原则1、尺寸标注应准确，符合国家标准要求，单位选择应统一；2、尺寸标注应清晰明了，上下表示应统一；3、尺寸不能部分标注；4、公差应标明，并应完全体现出整个误差包络范围；5、标注的尺寸应压缩为采用全数字表示方式，仅字母或缩写不明确其正确意义时，可采用字母或缩写加上相应解释；6、有些由科学取精、取偏后计算而来的尺寸，应当标注可用计算方式计出；7、特殊尺寸标注应注明计算方法，并有明确的计算公式；二、尺寸表示方法1、直接标注：正确而简洁的表示方式，适用于直锥、内圆孔、倒角和螺纹等，采用数字和单位组合，在图面上用线表示位置；2、间接标注：以箭头或虚线圆弧两点连线的中点表示，适用于圆柱孔、抛两个圆弧的中心点的距离表示；三、尺寸简写1、公差表示简写：标注安全尺寸时，可用负号“――”代替加减号“±”。
如内圆孔直径一般标注D～代表D-负公差D+正公差；2、单位简写：通用简写可在米、厘米、毫米或其他单位简写前加上“n”，n表示通用简写意义；3、特殊简写：比如，可有尺寸简写1/4形式m，r表示半径，A、B表示平行边长；四、尺寸表示规范1、量具尺寸表示应以整数标注，小数不能大于2位；2、表示的尺寸和公差要一一对应，误差不能交叉；3、图面标注的尺寸及公差数值不能大于部件实际外形尺寸，而表示公差不能小于实际公差范围；4、通用尺寸及公差，可不必表示明确。
如4-4H、4H，均表示M4-4H；5、尺寸及公差不能缺，但可用中文表示工件型式，如：“平面”“曲面”；6、应将螺纹公差表示在螺纹标注处，但螺纹种类、级数和气孔位置可在其他视图注明；7、标注的各尺寸的位置及其标注方式，应统一，不混用或各自另注；8、坐标传递应统一，“X”、“Y”、“Z”等坐标系统应靠下加标注，但可使用角度代替X、Y或Z轴；9、组件尺寸一律在上表面标注；10、标注样式、大小、位置等应统一，不应影响视觉清晰度；11、标注不够清楚，应另附描述说明。
工程制图尺寸标注
直径和半径标注的注意事项
标注时应确保尺寸数值的 准确性和清晰度，避免产 生歧义。
在标注直径和半径时，应 注意单位的一致性，避免 出现混淆。
ABCD
对于较长的尺寸，应考虑 将其分成两部分或更多部 分进行标注，以提高清晰 度。
在标注复杂图形时，应遵 循先标注大尺寸再标注小 尺寸的原则，以避免产生 冲突。
弧长型尺寸标注
总结词
弧长型尺寸标注是用于表示圆弧或圆周长度的标注方法。
详细描述
在工程制图中，弧长型尺寸标注通常用于表示圆弧或圆周的长度。它由圆心角和半径两个参数组成，通过这两个 参数可以计算出圆弧或圆周的长度。这种标注方法在机械、建筑和航空等领域中广泛应用，能够为制造和施工提 供准确的指导。
标高型尺寸标注
总结词
尺寸线的调整主要涉及到长度、位置和方向的改变，以适应不同设计需求和图纸 布局。
详细描述
在工程制图中，尺寸线的长度、位置和方向对于确定物体各部分的实际大小至关 重要。根据需要，可以延长或缩短尺寸线，移动尺寸线的位置，以及调整尺寸线 的方向，以确保尺寸标注的准确性和清晰度。
尺寸界线的优化
总结词
尺寸界线是尺寸标注的重要组成部分，对其进行优化可以提高标注的清晰度和可读性。
工程制图尺寸标注
目录
• 工程制图尺寸标注概述 • 尺寸标注的符号与线型 • 线性尺寸标注 • 直径和半径尺寸标注 • 其他类型尺寸标注 • 尺寸标注的修改与完善
01
工程制图尺寸标注概述
尺寸标注的重要性
01
02
03
准确表达设计意图
尺寸标注是工程制图的重 要组成部分，能够准确表 达设计意图，为施工提供 准确的指导。
06
尺寸标注的修改与完善

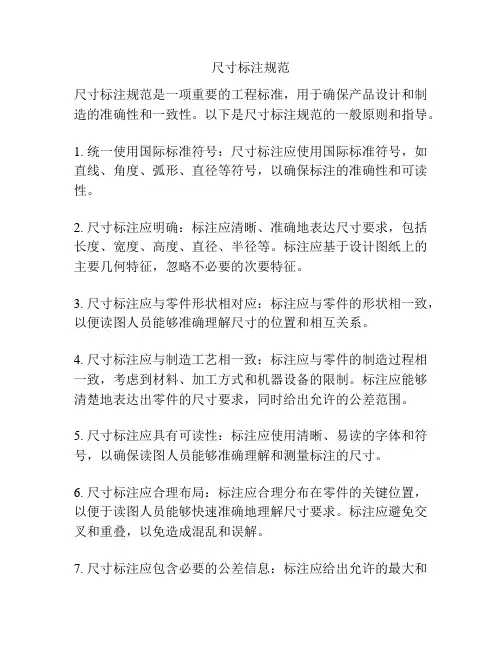

尺寸标注规范
尺寸标注规范尺寸标注规范是一项重要的工程标准，用于确保产品设计和制造的准确性和一致性。
以下是尺寸标注规范的一般原则和指导。
1. 统一使用国际标准符号：尺寸标注应使用国际标准符号，如直线、角度、弧形、直径等符号，以确保标注的准确性和可读性。
2. 尺寸标注应明确：标注应清晰、准确地表达尺寸要求，包括长度、宽度、高度、直径、半径等。
标注应基于设计图纸上的主要几何特征，忽略不必要的次要特征。
3. 尺寸标注应与零件形状相对应：标注应与零件的形状相一致，以便读图人员能够准确理解尺寸的位置和相互关系。
4. 尺寸标注应与制造工艺相一致：标注应与零件的制造过程相一致，考虑到材料、加工方式和机器设备的限制。
标注应能够清楚地表达出零件的尺寸要求，同时给出允许的公差范围。
5. 尺寸标注应具有可读性：标注应使用清晰、易读的字体和符号，以确保读图人员能够准确理解和测量标注的尺寸。
6. 尺寸标注应合理布局：标注应合理分布在零件的关键位置，以便于读图人员能够快速准确地理解尺寸要求。
标注应避免交叉和重叠，以免造成混乱和误解。
7. 尺寸标注应包含必要的公差信息：标注应给出允许的最大和最小尺寸范围，以确保在制造和装配过程中满足设计要求。
8. 尺寸标注应具有一致性：标注应在整个设计图纸上保持一致，以避免混乱和误解。
相同的尺寸应以一致的方式标注，避免使用不同的符号和单位。
9. 尺寸标注应考虑到不同读图人员的需求：标注应根据不同读图人员的需求进行调整，包括制造工人、检验员和设计工程师等。
标注应能够满足各个阶段的需求，确保准确的制造和装配。
10. 尺寸标注应与其他标注相互配合：尺寸标注应与其他标注，如表面粗糙度、公差带等相互配合，以提供完整的设计要求。
总而言之，尺寸标注规范是确保产品设计和制造准确性和一致性的重要工程标准。
符合尺寸标注规范可以帮助读图人员准确理解和测量尺寸要求，确保产品满足设计要求，并简化制造和装配过程。
三视图的尺寸标注
（二）基本形状
1. 线性尺寸
12
12
16
16
（ a）
线性尺寸的数字应按图（ a）所示的方
向注写，并尽可能避免在图示30°范围内
标注尺寸。当无法避免时可按图（b）标 注。
（ b）
2. 角度尺寸
60°
10° 50°
55°
25°
25°
10°
5°
50°
30°
70°
30°
(1)角度尺寸界线沿径向引出。 (2)角度尺寸线画成圆弧，圆心是该角顶点。 (3)角度尺寸数字一律写成水平方向。
3. 圆的直径
(1) 直径尺寸应在尺寸数字前加注符号。
(2) 尺寸线应通过圆心，其终端画成箭头。 (3) 整圆或大于半圆应注直径。
4. 圆弧半径
R10 ×R10
(1)半径尺寸数字前加注符号R 。 (2)半径尺寸必须注在投影为圆弧的图形上，
且尺寸线或其延长线应通过圆心。 (3)小于或等于半圆的圆弧应注半径半径时，应在或R 前面加注符号S 。
对标准件，轴或手柄的前端，在不引起误解的情况下，可 以省略符号s 。
6. 狭小部位的注法
4
5
323
343
3 2 3 4
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
尺寸数字应写 在尺寸线上方
转折处应该超 出图形
尺寸线不应该 与中心线共线
可以标注2Xφ 但不标注2-R
两个尺寸出 现了干涉
尺寸线不 应与轮廓 线重叠
基准有误
两个尺寸出 现了干涉
－ －
后面附件PPT常用图标，方便大家提高工作效率
140 BUSINESS & FINANCE ICONS
简述尺寸标注的一般步骤
简述尺寸标注的一般步骤
尺寸标注是在工程和设计领域中常见的一种标记方法，用于记录和传达物体的尺寸和尺寸关系。
一般的尺寸标注步骤如下：
1. 规划布局：确定需要进行尺寸标注的物体或平面的布局和排列方式。
通常需要选择一个合适的位置和视角来进行标注。
2. 选择标注对象：确定需要标注的物体或细节，并将其与其他部分明确区分开。
3. 确定基准线：选择一个基准线作为标注的起点，通常是物体的边界线或特定的参考线。
4. 加上尺寸线：从基准线起点开始，用直线或曲线连接到物体的尺寸边界上，并注意与其他物体和特征之间的关系。
5. 添加尺寸值：在尺寸线上添加尺寸值，表示物体的具体尺寸。
可以使用数字、字母或符号进行标记。
6. 标注文字说明：附加文字说明，清楚地标明尺寸的测量方式和单位，并指示任何特殊要求或限制。
7. 消除冲突：确保标注不会重叠或与其他标注产生混淆，在有需要的情况下进行调整或调整标注的位置。
8. 标注审查：进行标注审查，检查尺寸标注是否准确、清晰，并与设计要求和其他标准相符合。
9. 输出和传达：将标注结果输出到适当的图纸、平面布置或文件中，使其易于查看和传达给相关人员或团队。
尺寸标注的方法
尺寸标注的方法
尺寸标注的方法有很多种，包括直线尺寸标注、基准尺寸标注、圆和圆弧的尺寸标注等。
其中，直线尺寸标注是最常见的一种方法，它适用于直线、圆直径以及平行线间距等尺寸的标注。
标注时，通常使用一条水平线或垂直线与被标注的尺寸线相连，然后在两条线之间写上尺寸数值。
在标注直线尺寸时，需要注意选择合适的位置，使标注清晰可读，不与其他标注发生混淆。
对于圆和圆弧的标注，可以采用圆和大于半圆的弧，一般标注直径，尺寸线通过圆心，用箭头作尺寸的起止符号，指向圆弧，并在直径数字前加注直径代号“φ”。
对于较小圆的尺寸可以标注在圆外。
球的尺寸标注与圆的尺寸标注基本相同，只须在半径或直径代号(R或)前加写“S”。
半圆和小于半圆的弧，一般标注半径尺寸，在半径数字前加注半径代号“R”。
较小圆弧的半径数字，可引出标注，较大圆弧的尺寸线画成折线状。
总的来说，在进行尺寸标注时需要根据具体的形状和要求选择合适的标注方法。
CAD尺寸标注细则规范
⑵ 尺寸线(有终端箭头)
① 尺寸线用细实线绘制，不能用其它图线代替，也不得与其它 图线重合、或画在其延长线上
② 标注线性尺寸时，尺寸线必须与所标注的线段平行 ③ 尺寸线的终端符号全图应一致
4
⑶ 尺寸界线
① 尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中 心线处引出
② 也可利用轮廓线、轴线或对称中心线作尺寸界线 ③ 尺寸界线应与尺寸线垂直，当尺寸界线过于靠近轮廓线时，允
或名称。
2
2.尺寸的组成——完整的尺寸，由下列内容组成：
⑴ 尺寸数字(包括数字前有时附加的规定符号)
① 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺 寸线的中断处
② 水平注写时字头向上、垂直注写时字头向左 ③ 尺寸数字不可被任何图线穿过，当不可避免时可把图线断开 ④ 数字要采用标准字体，字高全图应保持一致
设计基准
20
② 工艺基准
用以确定零件加工或测量的基准。
法兰盘在车床上加工时是以左端面F作为轴向尺寸的基准； 测量键槽的深度时是以轴孔的母线G为基准。 轴在车床上加工时，以右端面H为基准定位的。
工艺基准
工艺基准
21
⑵ 结构的主要尺寸必须直接注出
零件在生产过程中不可避免地会产生加工误差，为确保零件 的使用性能，结构的主要尺寸必须直接注出(图中尺寸a、b) 。
⑷ 最后检查、调整，标注出总体高度
当总体尺寸与定形尺寸或定位尺寸重复时， 只需标注一次
(c) 标注侧板尺寸
(d) 检查、调整
28
本节要点
一．尺寸的组成 二．尺寸标注的基本要求 三．尺寸标注的基本规定 四．零件尺寸的合理标注 五．零件上常见结构的尺寸标注
29
11
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.尺寸标注的基本要求(学生回答)
a.正确:尺寸注写必须符合国家标准 b.完整:齐全，不遗漏，不重复 c.清晰:整齐，清晰，便于读图 d.合理:符合加工要求
3.尺寸标三要素及图线使用规定(学生回答，老师作适当说明)
尺寸数字
细点画线—轴线、对称 中心线
R7
64
尺寸线
尺寸界线
细实线—尺寸线、尺寸界线
粗实线—轮廓线
（组代表展示）
1，完成下列直径为42，半径为15，边长分别 是16和8的视图尺寸标注
2，如图所示，这是一个带凹槽的长方体，长为20mm， 宽为6mm，高为9mm，凹槽的半径为3.5mm。在三视图 上标注相应的尺寸。
主视方向
六、达标检测
1、以下尺寸标注错误的是（ B ）
A B C D 2、在设计师设计图纸时，若要运用到标注球面时，要在数字前 面加上（ C ） A、R B、2R C 、SR D、SO 3、要机械制图中，点划线用来表示（ C ） A、可见轮廓线 B、不可见轮廓线 C、对称中心线、轴线 4、一般来说，技术图样中标注的尺寸单位是（ B ） A、微米 B、毫米 C、厘米 D、米 5、某设计师设计出一图纸后，标注其比例是4：1，某边的实 D 际长度是100cm，我们在图形中标注此边长是，应标注（ ） A、400cm B、25cm C、1000 D、100
：
机械制图的基本规范 —尺寸标注
二、本堂课学习目标：
1.一般作图工具有哪些 2.尺寸标注的基本要求是 3.尺寸标注三要素包括哪些,国家标准 规定图线是怎么使用的 4.学会简单尺寸的标注(重点)
三、互动交流（师生互动）
1.一般作图工具有哪些(学生回答)
a.铅笔 d.三角板 b.丁字尺 e.量角器 c.圆规
一、复习导入：
1、三视图的作图规律：
长对正 高平齐 宽相等
2、三个图的位置关系： 俯视图在主视图在正下方，左视图在主视图的正右方 3、主视图要准确反映物体的主要形体特征，以下视图中 最适合作主视图的是（ C ）
A
B
C
D
三视图只能反应物体的外观轮廓，不能反应物体的具体尺寸，为了 清楚地从图上知道物体的尺寸大小，今天我们来学习
R4
48
45
68
尺寸数字
4
7
尺寸线
80 100
尺寸界线
圆的直径、半径尺寸线须通过圆心， 同一尺寸只能标注一次
尺寸数字标注在尺寸线上方， 单位为毫米
四、探究尺寸标注注意事项（各小组讨论，
并记录在讨论稿上，派代表发言）
四、探究尺寸标注注意事项（各小组讨论，
并记录在讨论稿上，派代表发言）
五、小组展示
七，小结：
1、尺寸标注的基本要求 正确、完整、清晰、合理 2、尺寸标注三要素 : 尺寸数字 尺寸线 尺寸界线
