如何选择逻辑分析仪
如何选择逻辑分析仪
在谈到选择二字之时，突然想起了亚当和夏娃的故事，那时的亚当肯定不会因找对象的事情犹豫不绝，因为只有夏娃一个女人，那是他唯一的选择。
现代有太多的男男女女，选择太多总让人眼花缭乱难以抉择，十全十美又可欲不可求，我们又该如何选择？
图1 关于如何选择
下面我要告诉大家一个小秘密：其实，选择一款合适的逻辑分析仪比选择对象简单多了，只
需关注几个点就行，还不用担心会遇到感情伤害。
下面就让我们一同来研究怎么选择逻辑分析仪。
一、逻辑分析仪的关键指标
逻辑分析仪的关键指标包括：采样率、通道数、存储深度、触发种类和高级分析功能，接下来就介绍这几项技术指标都有神马意义。
1、采样率
在确定采样率时首先应确定待测信号频率，为了测量的精度，选择的逻辑分析仪在采样率方面至少要达到被测信号频率的5倍以上。
图2 采样率与信号关系
2、通道数
由于需要同时分析的信号路数可能较多，所以足够的逻辑通道是必不可少的，至于多少路可以满足需求，就要看您需要同时分析的数字信号最多有多少路。
例如为了分析ADC0809与MCU的通信时序，就需要同时使用13个逻辑通道。
图3 ADC0809电路原理
下面是使用致远电子LA2532分析的截图，该逻辑分析仪具备200MHz 采样率，32个逻辑通道，可完全满足分析需求。
图4 ADC0809分析截图
3、存储深度
对于逻辑分析仪而言，存储深度将决定固定采样率下用户所能捕获逻辑波形的时间长度。
存储深度越大，在特定采样率下您将能捕获到更长时间的波形，这有利于分析低概率偶发异常导致的数字通信问题。
图5 存储深度、采样率与波形时间的关系
4、触发种类
逻辑分析仪启动后，将实时检测输入信号并和触发条件进行比对，若检测到满足触发条
件信号时就开始对信号进行记录。
所以丰富的触发类型，将有利于准确捕获感兴趣的信号波形，帮助更快定位信号问题。
致远电子逻辑分析仪拥有业内最强大的触发功能。
图6 设定特定数据触发
图7 捕获到特定数据
5、高级功能
逻辑分析仪具有众多高级功能，其中最为重要的便是协议解码和协议分析功能。
它可以通过解码给出波形的对应数据，并提供全局数据搜索、错误标记和报文导出等。
图8 协议分析功能
二、产品价格
买任何东西都是要付出代价的，性价比是一个最常见的词，逻辑分析仪也有性价比，因为不同厂家的市场策略不一样，所以最终反映在产品售价上也有不同。
虽说涉及到白花花的银子该省就省，但产品品质也要过硬，还是建议购买牌子货。
图9 没钱的感觉真不好
三、便携性
购买仪器时使用场合必须确定，大个子仪器比较笨重，出差是不可能用了，在现场调试也比较难用上，功耗也更高，在实验室摆放也占用更多空间。
不可否认，大型的台式设备可能性能更强，价格更贵，却不便于携带出门，就犹如重机枪和小手枪的区别。
图10 重机枪和小手枪
四、售后服务
这个环节常常容易被买家忽略，却至关重要。
任何产品都有坏的风险，电子产品尤其脆弱，不能摔、不能进水、不能受潮，一旦坏了就要修理，所以建议用户选品质过硬的国产品牌，售后更有保障。
购买国外或台湾的，售后风险就很大，分销商一般只管收钱出货。
图11 坏了关我鸟事
最后，对本文做一个简单的总结。
选择逻辑分析仪就如同选择对象，需要谨慎，但也无需紧张，只要硬件指标满足，价格合适，便携性好且售后完善的产品即可。
另外购买仪器时，还有一点请记住，仪器的内涵(功能和品质)永远比外表来的更重要。
得心应手的逻辑分析仪(应用指南)
应用指南1337//find/logic 引言 (2)示波器，还是逻辑分析仪? (3)什么是逻辑分析仪 (5)定时分析仪基础 (5)状态分析仪基础 (12)有效使用数字工具 (17)如何接到您的目标系统 (20)总结 (23)为您的工作任务选择使用了正确的工具，您就能更高效和更节省时间地应对数字调试挑战。
在您选择正确的工具之前，了解您所拥有的工具和这些工具能做哪些事情是极为重要的。
这篇应用指南为您简要讲述逻辑分析仪的基础知识。
虽然没有详细介绍所能做的每一种测量，但能使您很好了解逻辑分析仪能完成的任务。
所回答的问题包括“为什么我要使用逻辑分析仪? ”和“逻辑分析仪将能为我做什么? ”目录引言23在选择是使用示波器，还是使用逻辑分析仪时，多数工程师会选择示波器。
为什么? 因为大多数用户更熟悉示波器。
但示波器的测量能力不能适应有些应用的需要，而逻辑分析仪却可能提供更有用的信息。
由于示波器和逻辑分析仪在测量能力上有所重叠，因此在某些情况下两种仪器都可以使用。
如何确定哪种仪器更适合您的应用呢? 让我们回顾一些基本的指导方针。
示波器，还是逻辑分析仪?什么时候应使用示波器当您需要看到信号上小的电压变化当您需要很高的时间间隔精度一般来说，在需要高垂直或电压分辨率时应使用示波器。
即如果您需要看到如图1所示的每一微小电压变化，就应使用示波器。
许多示波器，包括新一代数字示波器，还能够提供非常高的时间间隔分辨率。
也就是能以很高的精度测量两个事件间的时间间隔。
总之，当您需要参数信息时，就应使用示波器。
图1. 示波器波形//find/logic 什么时候应使用逻辑分析仪当您需要同时看到许多信号当您需要以与硬件相同的工作方式观察系统中的信号当您需要在若干信号线的高或低电平上进行码型触发，并观察结果逻辑分析仪源出于示波器。
它们用和示波器相同的方式展现数据，水平轴代表时间，垂直轴代表电压幅度。
但与示波器提供很高的电压分辨率及时间间隔精度不同，逻辑分析仪能同时捕获和显示数百个信号，这是示波器达不到的。
什么是逻辑分析仪？逻辑分析仪的参数、使用步骤和优势
什么是逻辑分析仪？逻辑分析仪的参数、使用步骤和优势由于电路的进展是从模拟进展到数字这样的过程，因此测量工具的进展也遵循了这个挨次。
现在提到测量，首先我们想到的是示波器，尤其是一些老工程师，他们对示波器的认知度特别高。
而规律分析仪是一种新型测量工具，是随着单片机技术进展而进展起来的，特别适合单片机这类数字系统的测量分析，而通信方面的分析中，比示波器要更加便利和强大。
一个待测信号使用10MHZ采样率的规律分析仪去采集的话，假如阈值电压是1.5V，那么在测量的时候，规律分析仪就会每100ns 采集一个样点，并且超过1.5V认为是高电平(规律1)，低于1.5V认为是低电平(规律0)。
而后呢，规律分析仪会用描点法将波形连起来，工程师就可以在这个连续的波形中查看到规律分析仪还原的待测信号，从而查找特别之处。
规律分析仪和示波器都是还原信号的，示波器前端有ADC，再加上还原算法，可以实现模拟信号的还原。
而规律分析仪只针对数字信号，不需要ADC，不需要特别算法，就用最简洁的连点就可以了。
此外，示波器往往是台式的，波形显示在示波器本身的显示屏上，而规律分析仪当前大多数是和PC端的上位机软件结合的，在电脑上直接显示波形。
如图1所示，是一款规律分析仪的实物图，采样率为500M，16个通道，采样深度硬件深度为32M，经过压缩算法，最多可以实现每通道5G的存储深度，图2是规律分析仪的上位机软件。
图1规律分析仪实物图图2规律分析仪上位机软件1、规律分析仪的参数规律分析仪有三个重要参数：阈值电压、采样率和采样深度。
阈值电压：区分凹凸电平的间隔。
规律分析仪和单片机都是数字电路，它在读取外部信号的时候，多高电压识别成高电平，多高电压识别成低电平是有肯定限制的。
比如一款规律分析仪，阈值电压是：0.7~1.4V，那么当它采集外部的数字电路信号的时候，高于1.4V识别为高电平，低于0.7V识别为低电平。
采样率：每秒钟采集信号的次数。
比如一个规律分析仪的最大采样率是100M，那么也就是说他一秒钟可以采集100M个样点，即每10ns采集一个样点，并且高于阈值电压的认定为高电平，低于阈值电压的认定为低电平。
逻辑分析仪使用说明
Saleae 24M 8CH 逻辑分析仪使用手册/item.htm?id=8430104015一，软件的安装以及基本使用1，首先安装软件Logic Setup 1.1.4 (32-bit)，可从/downloads 下载，还有支持其他操作系统的软件版本，可对应下载。
2，安装完毕之后启动一下我们可以到可以看到以下界面：这个软件在没有接入硬件的时候可以模拟运行，我们可以看到。
点一下START SIMULATION 就可以看到波形，这时候的只是软件根据你设置的要分析的协议（如果你已经设置的话）模拟出来的，随机产生的。
如下图：用鼠标的左键点图形将实现ZOOM IN 放大，右键是ZOOM OUT缩小，如果使用的是三论鼠标，可以使用中键进行放大缩小。
我们也可以移动底部的滑动条来查看波形。
3，安装完毕后插入硬件，出现找到新硬件提示，如下点自动搜索驱动。
之后就能完成驱动加载。
在安装驱动的最后一步，询问你是否从新启动系统，你可以点否，不用重新启动就可以使用。
此时驱动安装完毕。
4，再次启动软件会发现，我们看到现在按钮的名字变成了START 而不是没有接硬件之前的START SIMULATION。
这时候点START将实现8路逻辑信号的采集。
二，关于采样深度和采样率在软件的左上方有两个下拉选项，左边一个是采样深度，右边一个是采样速率。
采样深度就是你总共要采集多少数据，图上的每路都采集25MBIT ；采样速率更好理解，就是一秒采集多少次。
比方说我们采25M标示每路每路集深度是1M采样速率也是1M，那总的采集时间就是1秒。
采集一秒后自动停止采集，并在界面上显示波形。
三，关于波形信息1在软件界面的右上方有波形信息，可以通过点击来选择自己感兴趣的参数。
如下图：2，以下图为例，看一下具体参数都是什么含义：Width ：是图中的时间长度.Period ：是图中的周期，也就是说将这个电平单独分析，其周期是多少。
而接下来的DUTY Cycle自然就是这个电平作为一个周期来分析，其占空比为多少。
如何选择逻辑分析仪
逻辑分析仪─从入门到精通讲座(01) 如何选择逻辑分析仪1. 引言自1973年，第一台针对数字系统多个信号之间逻辑关系及时间关系测试的仪器—逻辑分析仪（Logic Analyzer）在数据域测试仪器中崭露头角以来，用户开始接受这种数据域测试仪器并作为最终解决数字电路测试的手段。
近年来，逻辑分析仪的基本趋向在计算机与仪器的不断融合中寻求发展方向，依托不断进步的计算机技术，虚拟逻辑分析仪吸收融合了诸如逻辑笔、协议分析仪等众多数字测量仪器的功能，使用Windows系统平台，配以简单易用的用户界面，进一步化简了触发的难题，构建了特色的数字分析测量平台。
2. 什么是逻辑分析仪？逻辑分析仪是一种类似于示波器的波形测试设备，它是用于监测硬件电路工作时的逻辑电平，并加以存储，用图形的方式直观地表达出来，便于用户检测、分析电路设计(硬件设计和软件设计) 中的错误。
逻辑分析仪是设计特别是数字设计中不可缺少的设备，通过它，可以迅速地定位错误，解决问题，达到事半功倍的效果。
相对于示波器，逻辑分析仪往往给人有以下的感觉：1.操作复杂，对使用者的要求高；2.与示波器功能差不多；3.价格昂贵。
其实不然，逻辑分析仪在最近的几年中随着数字电路的广泛使用发展迅速，已经成为很多电子开发公司的必选设备之一。
3. 逻辑分析仪的原理逻辑分析仪的组成结构如图1所示，它主要包括数据捕获和数据显示两大部分。
逻辑分析仪一般采用先进行数据采集并存储，然后进行数据分析显示方式。
数据捕获部分包括信号输入、比较采样、触发控制、数据存储和时钟电路等。
外部被测信号通过探头送到信号输入电路，在比较器中与设定的门限电压进行比较，大于门限电压值的信号为高电平，反之为低电平。
采样电路在采样时钟（外时钟或内时钟）控制下对信号进行采样，并将数据流送到触发模块中，产生触发信号。
数据存储电路在触发信号的作用下进行相应的数据存储控制。
数据捕获完成后，由分析显示电路将存储的数据处理之后以适当方式显示出来。

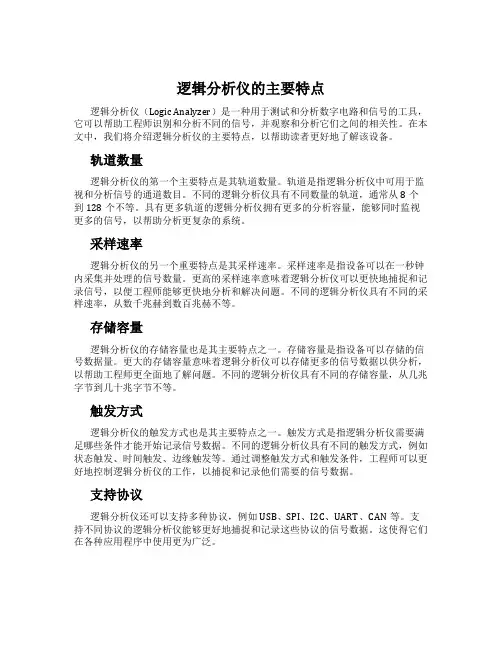

逻辑分析仪的主要特点
