绝缘子零值测试仪使用说明
绝比子零值测试仪
目录
一、用途 (2)
二、特点 (2)
三、主要技术指标 (2)
四、外观示意图 (3)
五、使用方法 (3)
六、注意事项 (4)
一、用途
本产品采用进口集成电路，根据部颁标准研制，是测量绝缘子的专用设备，处于国内领先水平。
主要用于电力高压输电线路绝缘电阻的现场测试，以便及时更换绝缘电阻不附合要求的绝缘子，确保输电线的可靠安全运行。
也可以作为绝缘电阻表使用。
二、特点
1、本测试仪体积小、重量经，外形尺寸120×70×50MM。
2、高电压由电子电路形成，由电池供电，没有手摇发电机，一人操作即可。
3、数字显示，测量准确、稳定、直观。
三、主要技术指标
1、测量电压：约5000V直流
2、量程范围：0∽1999MΩ
3、分辨率：1MΩ
4、基本误差：±5%
5、电源：一节9V层叠电池
6、电源电流：约20mA
7、环境温度：0℃∽40℃
8、环境湿度：≤85%RH
四、外观示意图
五、使用方法：
1、检查电压：在测量之前，可以先检查一下本测试仪内部的测量电压，以确定本测试仪是否正常。
方法是：将“测试开关”按到“×10V”，将“电源开关”按到“开”，当“测试杆”都悬空时，“显示屏”的读数“×10”，就是本测试仪内部的测量电压。
例：“显示屏”的读数为［ 5 2 0 ］，那么测试仪内部的测量电压就是5200V。
2、测试：首先将两“测试杆”拉起，将“测试开关”按到“MΩ”，再将“电源开关”按到“开”，“显示屏”显示为［1 ］，将两测试杆分别接触被测绝缘子两端金属部分，使之接触良好，“显示屏”即显示被测绝缘子的绝缘电阻值，单位为“MΩ”。
显示若为［1 ］，则说明被测的绝缘子的绝缘电阻值＞2000MΩ，如果“显示屏”显示的电阻值太小，说明绝缘子漏电或击穿，不能用。
如果测试杆与绝缘子接触不良，也会显示［1 ］，使用时应该注意。
提示：本测试仪应在停电状态下检测绝缘子，在使用中，若已经知道测试仪正常，也不需要显示电阻的准确值，则不必检查电压，可直接测试。
若要测试较高处的绝缘子，可在“连杆固定板”上增加连杆。
六、注意事项
1、为了本测试仪的电池耐用，本测试仪采用了独特的升压方式，即晶体震荡，再通过特殊的频率脉冲分配电路，产生脉动脉冲信号，整流滤波后得到高压。
此方法使得电池耗电量大为下降。
其次，为了节省电池能量，将5000V直流高压的电源内阻设计为1000MΩ。
（优点：电池耐用。
产生静态高压时，整机耗电量约为15mA，仅相当于一台小型半导体收音机的耗电量。
在不经常使用时，一节9V层叠电池可使用两年。
缺点：5000V直流电压容易受到外界环境的影响而改变，特别是环境湿度的影响。
一般情况下，高压应在4000V至6000V之间。
）
2、“电源开关”打开后，不要用手直接接触“测试杆”，以免高压静电伤人。
3、为避免使用后忘记关电源开关，本测试仪设有自动关机功能，关机时间约为10分钟。
（自动关机后若要继续使用，将“电源开关”拨到“关”再拨到“开”。
）
4、当“显示屏”显示［- ］表示电池电量即将耗尽，应快更换电池。
摘要：
产品型号：SJC-6
产品名称：绝缘子零值测试仪
生产厂家：武汉恒新国仪科技有限公司
参考阅读：/jyzcsy.html
仪器概述：用于35～500KV电力线路（串接），绝缘电阻分布（在停电状况检测绝缘电阻）。
以便确定绝缘子的绝缘程度
声明：
版权所有© 2014武汉恒新国仪科技有限公司
本使用说明书所提及的商标与名称，均属于其合法注册公司所有。
本使用说明书受著作权保护，所撰写的内容均为公司所有。
本使用说明书所提及的产品规格或相关信息，未经许可，任何单位或个人不得擅自仿制、复制、修改、传播或出版。
本使用说明书所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
可随时查阅我公司官网：/
本使用说明书仅作为产品使用指导，所有陈述、信息等均不构成任何形式的担保。
服务承诺：
感谢您使用恒新国仪科技有限公司的产品。
在您初次使用该仪器前，请您详细地阅读此使用说明书，以便正确使用仪器，充分发挥其功能，并确保安全。
我们深信优质、系统、全面、快捷的服务是事业发展的基础。
经过多年的不断探索和进取，我们形成了“重客户、重质量"的服务理念。
以更好的产品质量，更完善的售后服务，全力打造技术领先、质量领先、服务领先的电力试验产品品牌企业。
构建良好的市场服务体系，为客户提供满意的售前、售后服务！
安全要求：
为了避免可能发生的危险，请阅读下列安全注意事项。
本产品请使用我公司标配的附件。
防止火灾或电击危险，确保人生安全。
在使用本产品进行试验之前，请务必详细阅读产品使用说明书，按照产品规定试验环境和参数标准进行试验。
使用产品配套的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
产品输入输出端子、测试柱等均有可能带电压，试验过程中在插拔测试线、电源插座时，会产生电火花，。
ZC90绝缘电阻测试仪使用说明
ZC-90绝缘电阻测试仪1.性能特点及用途介绍ZC-90系列高绝缘电阻测量仪（原名ZC-90系列绝缘电阻测试仪），有以下几个特点：1.1电阻测量范围高达1.0×105Ω—2×1017Ω1.2测量误差测量量程测量误差0—107Ω±( 1 % RX+ 2字 )>107—1010 Ω±( 3 % RX+ 2字 )>1010—1012 Ω±( 5 % RX+ 2字 )2 准备2.1电源电压检查将功能开关拨至电池档，输出电压拨至500V，打开电源开关，此时电源指示灯亮，仪表显示数值为电池的电压值，此电压应在8.5—12.5V之间, 如低于8.5V, 仪表显示屏上会出现“ LOBAT ”字样，表示电压不足，必须充电或更新。
2.2仪表的校零将功能开关拨至校零档，调节校零旋钮使仪表示值为0.00。
3 绝缘电阻测量3.1 仪表与被测器件的连接在开始操作前, 仪表电源应处于关闭位置, 在前一次测量结束后，应经过30秒左右的内部放电时间, 以确保操作人员免受高压电击。
3.1.1将被测器件的两端分别与仪表的高压输出端与测量输入端（黑线红夹子）相连，保护环与屏蔽端（黑线黑夹子）相连，如被测器件无保护环则屏蔽端空置。
注意：测量输入端（黑线红夹子）除了与被测器件连接外，必须完全悬空，与其他任何物体的接触将会严重影响高阻测量的准确性。
3.1.2单芯电线绝缘电阻测量: 将被测电线放入恒温水箱中（电线两头放在水箱外），仪表高压输出端通过金属导体与水接通，测量输入端（红）与芯线相连，屏蔽端（黑）空置不用，3.1.3多芯及有金属外套的电缆绝缘电阻测量：测量输入端（红）与被测芯线相连，将其它芯线与外套 ( 电缆屏蔽层 ) 连在一起后与仪表的高压端连接，屏蔽端（黑）空置不用。
3.2 打开电源开关。
3.2.1将倍率（量程）开关置于最低档位，仪表校零。
ZC-90的最低倍率为×105Ω，电阻测量必须从最低量程开始，这是因为被测物体可能有很大的分布电容，由此导致的充电电流可能会在开始测量的瞬间对仪表高灵敏的输入端造成危害。
绝缘电阻测试仪操作规程
绝缘电阻测试仪操作规程
《绝缘电阻测试仪操作规程》
一、电阻测试仪简介
绝缘电阻测试仪是用于测量电气设备、电缆、变压器等绝缘材料的绝缘电阻的仪器，可以帮助用户判断设备的使用状态和安全性。
二、操作准备
1. 在使用前，仔细阅读说明书，了解仪器的功能和操作方法。
2. 确保电源稳定并接通，并按要求连接测试线。
3. 检查测试线是否完好，确保防护措施到位。
三、操作步骤
1. 启动仪器，等待预热时间，确保仪器处于正常工作状态。
2. 选择合适的测试范围和电压，根据被测物品的情况进行调整。
3. 将测试线分别连接到被测物品的两端，确保连接牢固。
4. 按下测试按钮，开始进行测试，测试完成后松开按钮。
5. 记录测试结果，并进行分析判断，根据需要采取相应的措施。
四、注意事项
1. 在使用过程中，严格按照操作规程进行操作，避免涉水或与其他金属相接触。
2. 在测试过程中，避免触碰高压部分，避免发生触电事故。
3. 测试完成后，及时将测试线拔掉，避免发生短路。
4. 仪器需定期进行维护保养，确保仪器的准确性和稳定性。
总之，在使用绝缘电阻测试仪时，一定要严格按照操作规程操作，确保安全性和测试准确性。
绝缘电阻测试仪使用说明书
保护，在未启动前电器还不能正常运行。 ⑤ 选择测量量程（有 2mA 和 20mA 两档，此按键按下为 2mA ，弹起
20mA ），按下预置功能键，旋转预置调节，设置报警漏电流（大 小与量程有关）。设置好后应弹起按键处于测试状态。
（ 4）手动测试： A）将定时开关置为“关” ，按下启动钮，测试灯 亮，将电压调
节钮旋到需要的指示值。
B
）测试完毕后，按动复位钮，电压输出切断，
测试灯灭，电压调回零点，此时被测物为合
格。
C
）如果被测物品超过规定漏电流值，则仪器自
动切断输出电压，同时蜂鸣器报警，超漏指
示灯亮， 此时被测物为不合格， 按下复位键，
3、 电流调节旋钮逆时针旋至零位。 4、 测试前，选择好量程。 5、 两组测试线的夹子相互短路。 6、 手动测试 （ 1）、“定时”开关关闭。 （2）、确定 2-5 步骤无误后，按“启动”按钮， “测试”灯亮，调 节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流 值。（ ） （3）、按下“预置 / 测试”键，调节报警预置电位器，至所需电阻 值。 （ 4）、按下“复位”按钮，切断电流输出，同时调节“电流调节” 旋钮至最小。将测试线夹在被测物的测试点上。 （5）、按下“启动”旋钮， “测试”灯亮，同时调节“电流调节” 旋钮至所需电流值，接着读下电阻显示窗口显示的电阻值。当被 测物电阻值大于预值电阻值时，仪器会发出生光报警，反之，则
绝缘电阻测试仪使用说明书 一、 操作方法（ 500V ，≥ 30M Ω ）
1、 将仪器的电源插头接上 AC220V 。按下电源开关至 ON 位置，预 热 10 分钟，即可正常测试。
绝缘电阻测试仪使用说明
绝缘电阻测试仪使用说明
一、绝缘电阻测试仪的基本原理与结构
绝缘电阻测试仪的主要结构由电源部分、显示部分和测量部分组成。
电源部分为测试仪提供工作所需的电源，显示部分用于显示测试结果，测量部分则是通过电源提供的直流电压在被测设备的绝缘体上施加电压并测量所流过的电流。
二、绝缘电阻测试仪的使用方法
1.打开电源开关，接通电源，确保电源电压符合仪器的工作要求。
2.检查测试仪上的安全保护装置是否正常，如保险丝是否完好，若发现异常及时更换。
3.根据被测设备的额定电压选择适当的测试电压，并将测试电压拨到相应位置。
4.将测试引线与被测设备的绝缘体接触良好，确保引线的绝缘性能良好，不与其他导体相接触。
5.按下仪器上的测试按钮，开始测试。
6.等待测试结束后，读取测试结果并记录下来。
有些绝缘电阻测试仪还会直接显示测试结果，方便操作人员判断测试是否合格。
7.测试完毕后，关闭电源开关。
三、绝缘电阻测试仪的注意事项
1.在测试过程中要确保被测设备处于断电状态，以避免电气设备损坏和人身伤害。
2.使用测试引线时要注意绝缘性能，确保引线本身不影响测试结果，
同时避免与其他导体相接触，以免影响测试。
3.在选择测试电压时要根据被测设备的额定电压选择合适的测试电压，以免过高或过低的测试电压导致测试结果不准确。
4.在测试前要检查仪器上的安全保护装置，确保测试过程中的安全。
5.在测试过程中要注意保持清洁和干燥的环境，以免测试结果受到其
他因素的影响。
6.长时间不使用绝缘电阻测试仪时，应将其存放在干燥、通风良好的
场所，避免受潮或受灰尘污染。
绝缘电阻测试仪使用方法
绝缘电阻测试仪使用方法
1. 接线：在测试前，应该保证测试仪器的接线可靠。
将测试仪器的正、负两根检测引线分别连接到待测器件的两个测试点上，确保接触良好。
2. 选择测试模式：根据待测物的不同特点，选择不同的测试模式。
通常常用的测试模式有DC和AC两种，根据实际需求进行选择。
3. 设置测试参数：根据待测器件的不同，需要设置不同的测试参数，如测试电压、测试时间、电流范围等。
4. 开始测试：确认测试参数设置无误后，启动测试。
在测试过程中，测试仪器会在屏幕上显示测试结果，将结果记录下来。
测试结束后，关闭测试仪器。
5. 结果判定：根据测试结果进行判定，判断待测器件的绝缘性能是否合格。
6. 分析处理：根据测试结果进行分析处理，如对未通过测试的器件进行修复、更换等措施。
绝缘电阻测试仪的使用方法

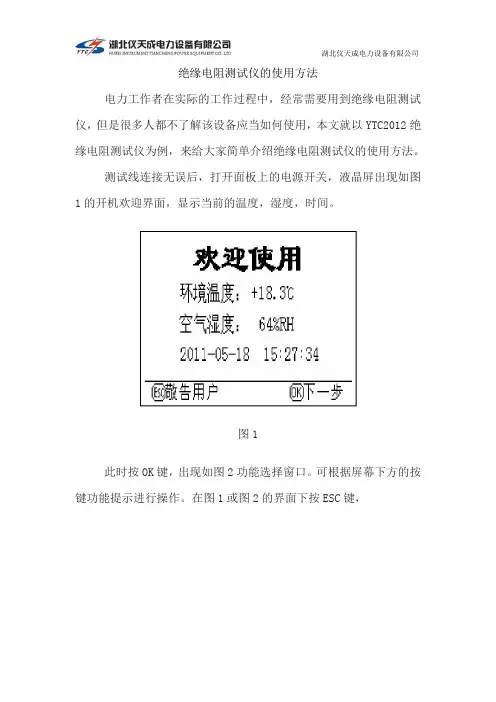

绝缘电阻测试仪的使用方法电力工作者在实际的工作过程中，经常需要用到绝缘电阻测试仪，但是很多人都不了解该设备应当如何使用，本文就以YTC2012绝缘电阻测试仪为例，来给大家简单介绍绝缘电阻测试仪的使用方法。
测试线连接无误后，打开面板上的电源开关，液晶屏出现如图1的开机欢迎界面，显示当前的温度，湿度，时间。
图1此时按OK键，出现如图2功能选择窗口。
可根据屏幕下方的按键功能提示进行操作。
在图1或图2的界面下按ESC键，图2会出现敬告用户窗口，系统提示必须严格执行安全操作规程（见本说明书第四面加粗字体）。
如图3所示，持续约4秒后，回到图3图2功能选择窗口。
在图2界面选择执行参数测量时，系统出现测试电压选择界面，如图4。
选择测试电压后确认，即出现图5图4测试时间设置界面。
设置测试时间后确认，若仪表此刻检测到被试品带电，则出现图6提示对话框。
开始加高压时，出现图7图5界面。
为了防止出现误操作，系统要求用户必须按住不放持续5秒。
若5秒内松开按键，系统回到图4电压选择界面。
图6图7若5秒内没松开按键，显示如图8的加压提示窗口。
警告：此时一定要注意安全。
图8高压升成后，出现如图9所示界面。
该界面显示出测试的时间，绝缘电阻，测试电压。
蜂鸣器每隔15秒会鸣叫提示。
系统图9自动计时。
时间到15秒时，自动显示R15，如图10所示；时间图10到60秒时，依次自动显示R60，R60/R15；时间到600秒时，依次自动显示R600，R600/R60，且蜂鸣器均会连续鸣叫以提示。
在图9界面下按OK键，将数字显示此刻的绝缘电阻值，如图11；图11按UP键，将依次显示R15，R60，R60/R15，如图12；按下DOWN 键，将依次显示R60，R600，R600/R60。
图12测试完毕，按下ESC键，即停止高压输出，系统自动泄放图13高电压，出现高压泄放提示界面，如图13。
待电压泄放完毕后，出现本次测量的结果界面，如图14所示。
可将其存储。
绝缘电阻测试仪的操作使用
绝缘电阻测试仪的操作使用绝缘电阻测试仪是一台用于测试电气设备或线路绝缘性能的测试仪器，广泛应用于电力、石油、化工、电子、仪表、通讯等领域。
在使用绝缘电阻测试仪时，需要遵循一些操作步骤和注意事项，下面将详细介绍。
操作步骤步骤一：准备工作在使用绝缘电阻测试仪之前，需要进行以下准备工作： 1. 确定测试对象，即需要测试的电气设备或线路，检查其是否已有电源接通。
2. 确定测试方式，即选择直流或交流电源测试。
3. 检查绝缘电阻测试仪是否处于正常工作状态。
步骤二：连接测试电缆将测试电缆的红色电缆夹头和黑色电缆夹头分别连接到绝缘电阻测试仪的正极和负极（或相应测试输入端口），然后将另一端的电缆夹头连接到测试对象的绝缘部分。
步骤三：进行测试按下“测试”按钮进行测试，测试仪会输出测试结果，包括绝缘电阻值、测试时间等信息。
步骤四：记录测试结果根据测试结果进行记录，以备后续分析和比较。
注意事项1.在测试前需保证测试对象已停机并处于安全状态，以免发生意外事故。
2.在测试过程中，应严格按照说明书的要求进行操作，以免对设备和人员造成伤害。
3.在测试前应根据设备型号、额定电压和绝缘要求等综合因素确定测试电压，并在测试时进行正确的选择。
4.在进行高电压测试时，应注意线路的领先角和落后角，以防发生电弧等事故。
5.在测试过程中要密切关注设备和仪器是否准确，及时发现并处理异常情况。
常见问题为什么需要进行绝缘电阻测试？绝缘电阻测试是电气设备使用过程中必不可少的一项测试，是为了保证设备及其附属设施的安全可靠性而进行的。
通过绝缘电阻测试可以判断设备在不同工作条件下的绝缘状态，排除或解决潜在的隐患，延长设备使用寿命。
测试结果如何判断？测试结果是以绝缘电阻值为基础的，其大小通常与设备的额定电压、绝缘材料、环境温度等因素有关。
通常情况下，测试结果越大说明绝缘性能越好，但具体是否合格应根据设备部门的标准进行判断。
结语绝缘电阻测试仪的操作使用需要注意多个方面的问题，在使用前需要做好充分的准备工作、选择合适的测试电压、遵守操作规程、保持设备和仪器正常运转等，在测试过程中及时发现并处理测试结果异常情况。
绝缘电阻测试仪操作指导书
13
编
1.电源开关.2.电压调节旋钮.3.高压输出口.4.接地端. 5.E/L 接头. 6.调零旋钮. 7.绝缘 DC 电压选择按钮.8.绝缘阻值和耐压值显视窗. 9.仪器操作显示窗. 10.耐压和绝缘测试选择按钮.11.耐压电压选择. 12.电流强度选择按钮. 15.复位按钮. 13.测试时间选择按钮. 14.启动按钮.
标
仪器操作指导书 1. 按键及说明:
题 号
绝缘电阻测试仪操作指导书 绝缘电阻测试仪操作指导书 QAZD-1001002 版本 01 页次 1
2.绝缘电阻测量步骤: 2.1 检查仪器电源是否正 确连接,并正常运行. 2.2 打开电源开关 待仪器预热 20 秒. 2.3 按下绝缘电阻测试按 钮 10 ,然后把 5 处 E/L 接头直接相连,再旋 转调零按钮 阻值在 ,把绝缘 6 8 处调零. 7 ,选择电流强 和测试时间
1 ,
12
11
10
9
8
2.4 选择绝缘电阻测量电 压强度
13
度
12
再把要测试样品与 5 E/L 正确连接.
14
2.5 按下启动按钮 7 开始测量,在 8
14
中读取
15
绝缘电阻值,测试完毕后 6 按复位键.盘 15 源。 ，关闭电
1
2
3
4
5
3
审
查
核
准
绝缘电阻测试仪器作业指导书
4、仪器进入设置测试状态，被测值低于下限值，显示“LLLL”，超过测量范围显示“EEEE”。
5、若开机不设定下限值，直接按启动键，被测物阻值10M以上，显示“EEEE”，然后按复位键，设定下 限值或按常规键，仪器才能进入正常工作状态。
6、只要测量超限，仪器自动切断试验电压，并报警提示，此时只要按复位键，即可返回等待状态。
批准
审核
承办
表格编号：
版别:
文件名称 文件编号
绝缘电阻测试仪作业指导书
版别 受控号
A
页次
2/2
实施日期
设备名称 绝缘电阻测试仪 三种测试过程：
仪器型号
MS2675D
仪器编号
1、不设置测试定时值的测试过程：启动后，定时器正计数，直到按下“复位键”或被测量物超限发生报 警时，此过程适用于手控操作测试。
绝缘电阻越限信号：
当被测物在试验电压下的绝缘电阻小于设置时，仪器会发出连续短促的“嘀－嘀”声，并且“不合格” 灯亮，试验电源被切断，此时应按一次复位键，返回等待状态，重新设定参数。
前面板结构示意图：
批准
表格编号：
版别:
审核
承办
文件名称 文件编号
绝缘电阻测试仪作业指导书
版别 受控号
A
页次
1/2
实施日期
设备名称 绝缘电阻测试仪 仪器型号 MS2675D 仪器编号
仪器操作步骤
一、仪器使用前准备工作
1、确认输入电源电压并可靠接通仪器，确仪器电源开关置于OFF位置，确认接地可靠。
2、确认实验平台绝缘可靠，绝缘垫整洁干净，测试线和夹具绝缘良好并可正常工作。
6、若未设置定时时间或测试启动前定时灯未亮，仪器自动手控测试，定时器启动后正计时，直到按下复 位键。
胜利绝缘电阻测试仪使用方法
胜利绝缘电阻测试仪使用方法背景介绍：胜利绝缘电阻测试仪是一种用于测量电气设备和电力线路绝缘电阻的专用测试仪器。
它可以帮助用户判断设备的绝缘状态，及时发现潜在的安全隐患，并采取相应的维修措施，确保设备安全可靠运行。
本文将详细介绍胜利绝缘电阻测试仪的使用方法。
一、准备工作1. 确保胜利绝缘电阻测试仪处于正常工作状态，电池电量充足。
2. 确认待测设备已停止运行，并断开电源。
3. 了解被测设备的绝缘电阻测试要求和相关安全规范。
二、连接测试仪1. 将测试仪的测试线分别连接到待测设备的绝缘电阻测试端子上，确保连接牢固。
2. 确认测试仪的测试范围和测试电压，并根据被测设备的额定电压设置相应的测试电压。
三、进行测试1. 打开胜利绝缘电阻测试仪的电源开关，待仪器启动完成后，进入测试状态。
2. 在测试仪上选择相应的测试模式，如直流电阻测试、交流电阻测试、极化指数测试等。
3. 根据测试仪的显示屏上的提示，按下开始测试按钮，测试仪将自动对被测设备进行绝缘电阻测试。
4. 等待测试仪完成测试，记录测试结果。
四、测试结果分析1. 根据测试仪的显示屏上的测试结果，查看被测设备的绝缘电阻数值。
2. 根据被测设备的绝缘电阻标准值，判断测试结果是否符合要求。
3. 若测试结果符合要求，则被测设备的绝缘电阻正常。
4. 若测试结果不符合要求，则说明设备存在绝缘电阻不足或绝缘故障，需要进行进一步的排查和维修。
五、注意事项1. 在使用胜利绝缘电阻测试仪进行测试时，应严格按照操作说明进行操作，避免误操作或操作失误。
2. 在测试过程中，应注意安全防护，避免触电和其他意外事故发生。
3. 在测试前，应对测试仪进行自检，确保测试仪的准确性和可靠性。
4. 测试完成后，应及时关闭胜利绝缘电阻测试仪的电源开关，避免长时间待机消耗电池电量。
六、维护保养1. 定期检查胜利绝缘电阻测试仪的外观和连接线路，如有损坏或松动应及时修复或更换。
2. 定期校准测试仪的测试范围和测试电压，确保测试结果的准确性。
