电磁阀的选型原则
电磁阀选型应遵循的四项原则
电磁阀选型应遵循的四项原则电磁阀选型应遵循安全性、适用性、可靠性、经济性四项原则依次选择一、安全性：不注意安全即会产生灾难！1、腐蚀性介质：宜选用塑料王电磁阀和全不锈钢。
对于强腐蚀的介质必须选用隔离膜片式。
例CD-F。
中性介质,也宜选用铜合金为阀壳材料的电磁阀,否则,阀壳中常有锈屑脱落,尤其是动作不频繁的场合。
氨用阀则不能采用铜材。
2、爆炸性环境：必须选用相应防爆等级产品，露天安装或粉尘多的场合应选防水、防尘品种。
3、电磁阀公称压力应超过管道内最高工作压力。
二、适用性：不适用等于花钱买废物，还要添麻烦！1 介质特性1.1 介质气、液态或混合状态分别选用不同品种的电磁阀，例ZQDF-1用于空气、ZQDF-Y用于液体、ZQDF-2(或-3)用于蒸汽，否则易引起误动作。
ZDF 系列多功能电磁阀则可通用于气、液体。
最好订货时告明介质状态，安装时用户就不必再调试。
1.2 介质温度不同，应选用不同等级产品，否则线圈会烧掉、密封件老化、严重影响寿命。
1.3 介质粘度，通常在50cSt以下。
若超过此值，通径大于15mm，用于ZDF系列多功能电磁阀作特殊订货。
通径小于15mm订高粘度油用电磁阀。
1.4 介质清洁度不高时，都应在电磁阀前配装反冲过滤阀。
压力低时，尚可选用直动膜片式电磁阀例如CD-P。
1.5 介质若是定向流通，且不允许倒流，则请选用ZDF-N和ZQDF-N单向电磁阀；若需用双向流通，请作特殊要求提出。
1.6 介质温度应选在电磁阀允许范围之内。
2 管道参数2.1 根据介质流向要求及管道连接方式，选择阀门通径及型号。
例如用于一条管道向两条管道切换的，小通径选CA5和Z3F；中等或大通径请选ZDF-Z1/2。
又如控制两条管道汇流的，请选ZDF-Z2/1等。
2.2 根据流量和阀门Kv值选定公称通径，也可选管道内径。
请注意有的厂家未标有Kv值，往往阀孔尺寸小于接口管径，切不可贪图价低而误事。
2.3 工作压差，最低工作压差在0.04MPa以上的可选用间接先导式；最低工作压差接近或小于零的，必须选用直动式或分步直接式。
ASCO电磁阀的具体技术选型原则与常用型号
电磁阀选型技术文件电磁阀的具体技术选型原则以及型号规格描述的具体技术选型原则以及型号规格描述ASCO电磁阀一．选型原则流量和执行机构速度口径和联接方式控制阀或开/关阀环境要求:爆炸性环境区域,防护等级功耗阀体材质环境和介质温度其他功能要求:手动操作;手动复位等电气连接安全方式具体选型严格依据上述十个原则，为客户优化电磁阀，节省长期的运行维护成本。
分以下4个主要部分：1．执行机构汽缸或膜头的容积电磁阀的流通能力满足控制阀和开关阀的要求电磁阀选型技术文件2．爆炸性环境区域,防护等级，安全等级：安装区域为防爆区，按IEC标准，区域划分为：2区；气体组别为IIC；温度级别：T6。
1）隔爆等级：II 2 G /D EEx d II C T6；2）防护等级：IP 65或 IP673）安全等级：用于SIS系统的电磁阀必须满足SIL44）环境温度– 40°C ~ +60°C，仪表空气温度-40°C ~ +40°C或者仪表空气温度-20°C ~ +120°C3．功耗：注：功率与导线的线径和传输距离密切相关，上面为理论值，仅供参考。
推荐使用比较低的功耗，其优点：功耗除影响线距外，功耗越低，线圈温升越小，适用于高温气候环境，对电源的宽容度很高。
低功耗电磁阀可以节省电缆成本，可以由ESD系统I/O输出卡件直接驱动。
4．降低采购成本和今后的维护和维修成本、选择的型号必须要满足大部分应用要求。
电磁阀选型技术文件二．选型建议1．控制阀-由于电磁阀是安装在执行机构和定位器之间，所以电磁阀必须0压差启动的直动式电磁阀。
以327系列为主。
例如：两位三通、通用型、直动式、整体不锈钢电磁阀型号：减功耗(3.6W)：WSNF8327B102 24VDC 或低功耗(1.8W)：WSNF8327B302 24VDC 性能特点如下：过程接口尺寸：1/4”NPT阀体材质：316SST流通能力：Cv = 0.5操作压差：0 ~ 10bar；可以带手动操作器，加后缀MS 或MOFPM 橡胶：-20℃-+120℃线圈环境温度：-60℃ ~ 100℃WSNF电磁线圈外壳（即整体式接线盒）316 SST材质，NF为铝壳材质。
电磁阀选型应遵循的四项原则
电磁阀选型应遵循的四项原则电磁阀作为流体控制系统中不可或缺的元件，其选型的准确性直接影响整个系统的效率和稳定性。
在众多的电磁阀品种中，如何选择适合自己的电磁阀，以下是电磁阀选型应遵循的四项原则。
1. 流量和压力的符合电磁阀的选择首先要考虑的是流量和压力的符合。
在应用中，由于流量大小与工况的不同，电磁阀的通径也有大有小，电磁阀的选型必须要结合实际流量需求来确定内径尺寸，以保证流量通畅。
同时，由于电磁阀必须要承受系统内的压力，因此它的选型也要考虑到系统压力。
在选定电磁阀时，需要了解工况下的压力，以及必须承受的最大压力。
只有在符合流量和压力的前提下，电磁阀才能正常地工作。
2. 介质的适应性电磁阀的介质适应性也是选型的一个重要因素，它与阀体的材质以及密封材料有关。
同样是液体或气体，在不同介质温度下，对电磁阀的要求也是不同的。
比如，在家用开水器中，用的是热水，就需要电磁阀以耐高温的材料制成。
而在制冷系统中，电磁阀需要选用耐低温的材料，如氟聚合物、低温氟橡胶等。
因此，在选型时，必须根据介质的特性和工作环境来选择合适的阀体材质。
3. 电磁阀的控制方式电磁阀的控制方式主要有两种，即直流电磁阀和交流电磁阀。
直流电磁阀能够兼容多种电压，但其在高频等高速控制时体现出的优越性能极为有限。
而交流电磁阀，在响应速度上表现出极佳的控制稳定性和精度，但对于电压和频率的要求十分严苛。
在实际应用中，选择控制方式需要基于所在系统的特性进行取舍。
如果是以致使电磁阀保持在一个状态或只进行简单开启和关闭的周期控制，那么直流电磁阀是更好的选择；而对于需要高速高效精确地控制电磁阀的系统，则应当选择交流电磁阀。
4. 可靠性和耐久性电磁阀的可靠性和耐久性是影响系统稳定性的关键因素。
在电磁阀的使用过程中，可能会因为材质、配件和制造工艺的问题导致其耐久性质量得到很大的损害。
当设计师在电磁阀的选型和使用上重视可靠性和耐用性时，就可大大降低使用成本，并增加系统的寿命。
电磁阀的选型和使用
电磁阀的选型和使用
一、类型选择
根据应用场景和需求，选择合适的电磁阀类型。
常见的电磁阀类型包括直动式、先导式、分步先导式、二位三通、三位三通等。
选择时需考虑工作压力、工作介质、电源条件等因素。
二、电源电压
根据产品规格和实际需要，选择合适的电源电压。
一般电磁阀的电源电压有110V、220V、380V等，选择时需注意
电压等级和频率是否符合产品要求。
三、线圈温度
电磁阀线圈的温度会影响阀门的性能和寿命。
在选择时，需要考虑线圈的耐温等级和实际工作温度，以确保电磁阀能够正常工作。
四、接管口径
根据实际需要，选择合适的接管口径。
电磁阀的接管口径需与管道口径相匹配，以保证流体的流畅通过。
五、工作压差
考虑工作压差对电磁阀的影响。
在选择时，需要了解阀门的工作压差范围，以确保阀门在正常工作压力下工作。
六、安装方式
根据实际需要，选择合适的安装方式。
电磁阀的安装方
式有多种，包括水平安装、垂直安装、侧装等，选择时需考虑安装空间和维修保养的便利性。
七、流体性质
考虑流体性质对电磁阀的影响。
不同的流体性质对阀门的材料和结构有不同的要求，选择时需了解流体的性质（如粘度、腐蚀性、颗粒物等），以选择合适的阀门型号。
八、附加功能
根据实际需要，选择附加功能。
一些电磁阀具有防爆、防水、防火等附加功能，选择时需考虑实际需求和使用环境，以确保阀门的安全性和可靠性。
ASCO_电磁阀选型指南
ASCO_电磁阀选型指南引言：ASCO是一家全球领先的电磁阀制造商，其产品广泛应用于自动化控制系统中。
本文将为您介绍ASCO电磁阀选型的一般原则和注意事项，帮助您选择适合您应用需求的电磁阀。
一、了解应用需求：在选型之前，首先需要了解您的应用需求，包括工作介质、压力范围、温度范围、流量要求等。
这些信息将有助于确定电磁阀的材料选择和性能要求。
二、选择电磁阀类型：ASCO提供了多种类型的电磁阀，包括直动式电磁阀、弹簧复位式电磁阀、角位移电磁阀等。
根据应用需求选择适合的电磁阀类型。
1.直动式电磁阀：直动式电磁阀具有简单结构、可靠性高的特点。
适用于一般工作介质和中小流量场合。
根据工作原理的不同，直动式电磁阀又可分为两种类型：单向性和双向性。
在选择时，需要根据流体的流向确定所需的类型。
2.弹簧复位式电磁阀：弹簧复位式电磁阀适用于迅速切断工作介质流量的需求。
其具有高可靠性、快速响应的优点。
同时，由于采用了复位弹簧的设计，即使在气源中断的情况下也能保持阀门关闭状态。
3.角位移电磁阀：角位移电磁阀适用于大流量、高压力的场合。
其通过电机的转动来控制阀门的开合，具有响应速度快、换向灵活的特点。
但角位移电磁阀的结构比较复杂，维护和维修相对困难。
三、选择电磁阀材料：根据应用的工作介质和环境条件选择合适的电磁阀材料。
ASCO提供的电磁阀材料包括铜、不锈钢、铝合金等。
一般情况下，不锈钢是最常见的选择，因为它具有良好的耐腐蚀性能和强度。
四、选择电磁阀规格：根据应用的压力和流量要求选择合适的电磁阀规格。
ASCO的电磁阀规格包括DN15、DN20、DN25等，可根据具体需求进行选择。
五、选择电磁阀电压：根据应用的电源要求选择合适的电磁阀电压。
ASCO提供的电磁阀电压范围包括AC220V、AC110V、DC24V等。
需要注意的是，不同的电压对于电磁阀的开关速度和功耗有一定的影响。
六、考虑其他因素：在选择电磁阀时，还需要考虑其他因素，如防爆要求、密封性能、接口类型等。

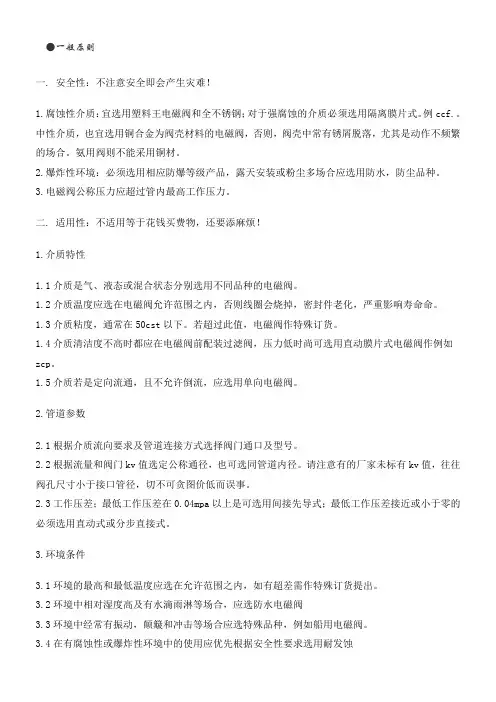

电磁阀选型要点
●一般原则一. 安全性：不注意安全即会产生灾难！1.腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；对于强腐蚀的介质必须选用隔离膜片式。
例ccf.。
中性介质，也宜选用铜合金为阀壳材料的电磁阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。
氨用阀则不能采用铜材。
2.爆炸性环境：必须选用相应防爆等级产品，露天安装或粉尘多场合应选用防水，防尘品种。
3.电磁阀公称压力应超过管内最高工作压力。
二. 适用性：不适用等于花钱买费物，还要添麻烦！1.介质特性1.1介质是气、液态或混合状态分别选用不同品种的电磁阀。
1.2介质温度应选在电磁阀允许范围之内，否则线圈会烧掉，密封件老化，严重影响寿命命。
1.3介质粘度，通常在50cst以下。
若超过此值，电磁阀作特殊订货。
1.4介质清洁度不高时都应在电磁阀前配装过滤阀，压力低时尚可选用直动膜片式电磁阀作例如zcp。
1.5介质若是定向流通，且不允许倒流，应选用单向电磁阀。
2.管道参数2.1根据介质流向要求及管道连接方式选择阀门通口及型号。
2.2根据流量和阀门kv值选定公称通径，也可选同管道内径。
请注意有的厂家未标有kv值，往往阀孔尺寸小于接口管径，切不可贪图价低而误事。
2.3工作压差；最低工作压差在0.04mpa以上是可选用间接先导式；最低工作压差接近或小于零的必须选用直动式或分步直接式。
3.环境条件3.1环境的最高和最低温度应选在允许范围之内，如有超差需作特殊订货提出。
3.2环境中相对湿度高及有水滴雨淋等场合，应选防水电磁阀3.3环境中经常有振动，颠簸和冲击等场合应选特殊品种，例如船用电磁阀。
3.4在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐发蚀4.电源条件4. 1根据供电电源种类，分别选用交流和直流电磁阀。
一般来说交流电源取用方便。
4.2电压规格用尽量优先选用ac220v、dc24v。
4.3电源电压波动通常交流选用%.-15%，直流允许±左右，如若超差，须采取稳压措施或提出特殊订货要求。
电磁阀选型应该遵循四大原则
电磁阀选型应该遵循四大原则电磁阀是一种通过控制电磁铁的通断来控制流体介质的开关装置。
它广泛应用于工业自动化领域，例如流体控制、液压与气动设备、加工设备等。
在电磁阀的选型过程中，应该遵循以下四个原则。
第一原则：工况适用原则电磁阀的选型首先需要根据工况的特点来确定。
在选择电磁阀时，要考虑介质的种类、温度、压力等因素。
不同的介质、温度和压力都对电磁阀的选型有一定的影响。
例如，对于腐蚀性介质，应选择能够耐腐蚀的材料制成的电磁阀；对于高温介质，应选择能够耐高温的电磁阀；对于高压介质，应选择能够承受高压的电磁阀。
此外，还需要根据工况的流量要求来确定电磁阀的口径。
第二原则：工作方式适用原则电磁阀的工作方式通常有两种：直动式和导向式。
直动式电磁阀通过电磁线圈吸引铁芯来控制阀芯的移动，适用于中小口径的电磁阀；导向式电磁阀通过电磁线圈控制阀芯上的活塞来改变介质的流动方向，适用于大口径的电磁阀。
在选型时，需要根据工作方式的要求来选择合适的电磁阀。
第三原则：电气要求适用原则电磁阀的工作是通过通电和断电来控制的，因此，在选型时需要考虑电气要求。
例如，电磁阀的控制电压、控制方式（直流或交流）、防护等级等。
如果控制电压不匹配或者电源不稳定，可能会导致电磁阀无法正常工作。
此外，还需要考虑电磁阀的接线方式和防护等级，以满足实际应用的需要。
第四原则：性能要求适用原则选型时还需要考虑电磁阀的性能要求。
例如，开启和关闭响应时间、密封性能、耐久性等。
开启和关闭响应时间越短，电磁阀的控制精度越高。
密封性能是指电磁阀关闭后是否能够完全切断介质流动，密封性能越好，泄漏率越低。
耐久性是指电磁阀的使用寿命，直接影响到设备的可靠性和维护成本。
在选型时，需要根据应用要求和设备的使用环境来确定这些性能要求。
综上所述，电磁阀的选型应该遵循工况适用原则、工作方式适用原则、电气要求适用原则和性能要求适用原则。
只有在合适的工况、工作方式、电气要求和性能要求下，选用的电磁阀才能保证设备的正常运行，并且具有较长的使用寿命。
电磁阀的选型是怎样的呢
电磁阀的选型是怎样的呢电磁阀是一种利用电磁力控制液体或气体流动的装置。
在工业生产，农业灌溉，家用水电系统等领域都有广泛的应用。
选用合适的电磁阀既能提高生产效率，也能降低能耗和维护成本。
那么，电磁阀的选型是怎样的呢？下面我们从以下几个方面进行分析。
适用介质和工况电磁阀的选型需要结合介质的性质和工况来确定。
首先要确认介质的种类，流体的流量，温度，压力等指标，以确定电磁阀的口径，材质和耐压能力等。
比如，高压环境下选用电磁阀要求耐压能力强，对于腐蚀性介质需要选用耐腐蚀的材料。
其次，要根据流体的流向，流量大小以及介质的特性来选择不同结构形式的电磁阀。
如选用直通式电磁阀适用于单向流动介质，而换向式电磁阀则适用于双向流动介质。
电磁铁特性选用电磁阀的时，还需要考虑电磁铁的动作特性。
电磁铁是电磁阀的关键部件，它通过接通电源会产生电磁力使电磁阀执行器运动。
要根据不同的工况以及生产效率的需求，选择不同特性的电磁铁。
比如要求快速开启的情况下，需要选择响应时间短的电磁铁。
对于长期通电状态下的工作，需要选择低功耗的电磁铁。
厂家服务和质量电磁阀是一种机械电子产品，需要有厂家负责维护和售后服务。
在选型的时候，要注意选择专业的生产厂家，具有完善的售后服务机制和质量保证体系的品牌。
还应该查看厂家产品质量认证，并选择产品质量可靠，性能稳定的电磁阀。
总结综合上述几个方面进行电磁阀的选型。
适用介质和工况是选型中的最基础和关键的因素，必须保证符合介质特性和工况需求；电磁铁特性是影响电磁阀执行器行动效果的关键因素，需要适应生产需要；选用专业品牌厂家的电磁阀，不仅能保证产品的质量和售后服务，同时也能降低生产成本，提高生产效率。
电磁阀的选型依据
电磁阀的选型依据概述电磁阀属于自动控制系统中常使用的一种执行元件，广泛应用于工业、农业、医疗等众多领域。
根据实际使用需要，选用不同种类的电磁阀，才能满足自动控制系统的各种要求。
选型依据工作压力电磁阀的工作压力必须与被控制的流体压力范围相适应。
一般情况下，工作压力比被控制的流体压力略高即可，但也不宜超过工作压力等级所允许的范围。
介质电磁阀控制的介质必须与该型号电磁阀的介质兼容，否则会出现介质泄漏、电磁阀生锈或堵塞等现象，缩短电磁阀的使用寿命。
工作温度不同型号的电磁阀在工作温度范围上有所不同，所以在选型时必须要注意与实际使用环境温度相符合。
如果电磁阀在过热的环境下对其进行使用，则会导致电磁铁、密封圈等部件失效的现象。
电磁铁电压不同型号的电磁阀要求的电磁铁电压为不同的范围，所以在选型时要与自动控制系统所匹配的电源装置的电压相符合。
流量特性电磁阀的流量特性是指在一定的工作条件下，电磁阀的开启状态与介质的流量之间的关系。
不同的工作介质在不同条件下需要的流量特性也是不同的，所以在选型时要根据实际流量要求去选择合适的电磁阀。
防护等级电磁阀的防护等级是指该型号电磁阀所拥有的防水、防尘、防腐蚀等等保护性能。
在实际应用中，根据该型号电磁阀所处的使用环境，选择相应的防护等级是十分必要的。
电磁阀的结构形式电磁阀的结构形式根据其用途不同而各异，主要有二通、三通、四通等型号，还有爆炸防护型、低温型、高压型等多种型号。
在选择电磁阀的时候，根据其控制功能、用途范围、使用环境等方面进行综合考虑。
结论正确选型的电磁阀，能够很好地发挥控制系统稳定可靠、节约能源和保证运行效率等作用。
因此，在选型前，需要对自身所需求的参数和场景进行深入的分析研究，才能选择最佳的电磁阀型号，确保自动控制系统的正常运行。
电磁阀选型应该遵循四大原则
电磁阀选型应该遵循四大原则电磁阀是一种常见的控制元件，广泛应用于各种工程和设备中。
电磁阀的选型对系统的正常运行和可靠性至关重要。
在选择电磁阀时，应该遵循以下四大原则。
原则1：选择适当的执行器执行器是电磁阀的核心组件，直接影响到阀门、活塞、球阀等部件的运动。
因此，选型时应考虑执行器的尺寸、形状、材料、压力等参数。
首先，根据电磁阀所安装的位置和管道大小，选择适当的执行器尺寸。
过小的执行器会导致流量不足，从而使系统不能正常工作；过大的执行器则会增加系统的漏气量和能耗。
其次，考虑执行器的形状。
通常有活塞型、角阀型、直行式、蝶阀型等多种形状可选。
选型时应根据系统需要选择最为适合的形状。
最后，执行器的材料和耐压性也是重要的考虑因素。
一般建议选择耐高温、防腐蚀的材质，以保证长期的可靠运行。
原则2：选用合适的控制方式电磁阀的控制方式有直流、交流、常闭、常开等多种。
选型时应根据实际需要选择最为适合的控制方式。
直流电磁阀简单易用，但需要直流供电，控制距离较远时需要加强电源电压；交流电磁阀通常采用标准电源供电，可以很好地兼容系统其他组件；常闭电磁阀默认处于关闭状态，常开则默认处于开启状态。
选择最合适的控制方式，可以减少系统的能耗和故障率，提高系统的稳定性。
原则3：保证正确的温度和流量电磁阀的温度和流量是其可靠性和性能的重要考虑因素。
选型时应根据实际需求考虑电磁阀的温度和流量参数。
温度参数通常包括工作温度、环境温度和介质温度。
在高温或低温环境中，应选择耐温性能好的电磁阀。
介质的温度也需参考，选择什么样的介质，选择多少温度的电磁阀来进行控制就很关键。
流量参数通常包括公称通径和公称压力等。
在工程设计中，应考虑系统的流量特性和流体动态特性，选择适当的电磁阀尺寸，以保证系统正常工作。
原则4：考虑质量和价格在电磁阀选型过程中，除了以上三点的影响因素外，还应考虑其质量和价格。
一般情况下，选用质量好、价格适中的电磁阀，可以保证系统的可靠性和经济性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁阀的选型原则
电磁阀是一种用于控制气体或液体流动的装置。
在工业生产中，电磁阀起着至关重要的作用。
正确选型可以保证设备的正常运转和生产的高效性，本文将介绍电磁阀的选型原则。
压力
电磁阀能够承受的压力是选型时首先要考虑的因素。
压力过大或过小都会影响电磁阀的正常工作。
因此，需要根据工作环境中的最高压力来选择电磁阀。
一般来说，电磁阀的压力等级应比工作环境的最高压力高出一定的范围。
流量
流量也是选择电磁阀的重要考虑因素。
流量过大或过小都会影响到设备的正常工作。
需要根据设备中气体或液体的流量来选择电磁阀。
如果流量太大，选用小型电磁阀可能会导致堵塞，这将导致设备无法正常工作。
同样地，如果流量过小，选用大型电磁阀也不是一个好的选择。
温度
电磁阀的工作环境的温度也是选型时需要考虑的重要因素。
选择电磁阀时需要考虑工作环境的最低温度和最高温度，以确保电磁阀的正常工作。
如果电磁阀日常工作环境的温度过高或过低，可能会导致电磁铁片熔化或结冰，从而影响电磁阀的正常操作。
介质
电磁阀的介质是一个重要的考虑因素。
不同的电磁阀适用于不同的介质，需要根据介质的化学性质和流体特性来选择电磁阀。
如果电磁阀不能正确地适应介质，可能会导致泄漏或气体或液体流动的受阻。
电磁阀的类型
在选择电磁阀时，需要考虑电磁阀的类型。
根据不同的工作要求和环境，选择适合的电磁阀。
常见的电磁阀类型有两位通、三位通、四位通、直角型和角形型等等。
在选择时需要考虑控制的目的和工作环境的要求。
总结
综上所述，选型电磁阀需要考虑多个因素，如压力、流量、温度、介质和电磁阀的类型等。
这些因素都将影响电磁阀的正常工作，因此，在选择电磁阀时必须做
好充分的了解和评估。
只有选择适合的电磁阀才能确保生产设备的正常运转，提高生产效率。
