1.信号电缆按护套类型包括塑料护套PTY03、 PTY23、综合护套PTYA23、PTYA22、铝护套PTYL23、PTYL22信号电缆；
2.信号数字电缆分为塑料护套SPTYW03、SPTYW23、综合护套SPTYWA23铝护套SPTYWL23、内屏蔽SPTYWP03或SPTYWP23、SPTYWPA23、SPTYWPL23数字信号电缆;
SP-数字信号电缆
T-铁路YW-皮-泡-皮物理发泡聚乙烯绝缘 P-内屏蔽L-铝护套A-综合护套23-双钢带铠装聚乙烯外护套03-聚乙烯外护套
铁路信号电缆虽然满足铁路信号的基本要求,但是其传输性能和可靠性不能适应新技术的发展;信号电缆没有规定通信技术指标,不能满足计算机联锁、微机监测、调度集中和调度监督的传输要求;另外信号电缆电容指标偏大,无法与载频较高的轨道电路配套使用;大功率的交流转辙机S700L 、ZYJ7需进一步提高电缆传输强电的安全性能;信号电缆没有串音防护指标,用它同缆传输信号电灯、道岔控制、多信息载频、计轴信息和工作电话时从在相互之间的干扰;新型的铁路信号数字电缆可以实现信号通信兼容,强电、弱点共缆传输; 铁路数字信号电缆内由有绝缘单线、四线组绞合、内屏蔽通信四线组单元组合;绝缘单线采用内皮层、中间发泡层、外皮层三层一次工挤在铜导线上;四线组采用高速精密星绞综合工艺,电容耦合系数达到最小值;通信四线组单元采用复合铜带纵包实现电磁屏蔽;并在成缆工序中合理设计各四线组绞合节距地匹配,降低组间直接系统性耦合,一降低串音;与铁路信号电缆相比,铁路数字信号电缆通过以上结构设计和工艺措施,工作电容指标由
50nF/km降低到29nF/km,电容耦合系数K1平均值由141pF/km降低到81pF/km,等同于长途对称通信电缆指标,其它指标也基本达到了通信电缆指标;。
电线电缆识别标志方法

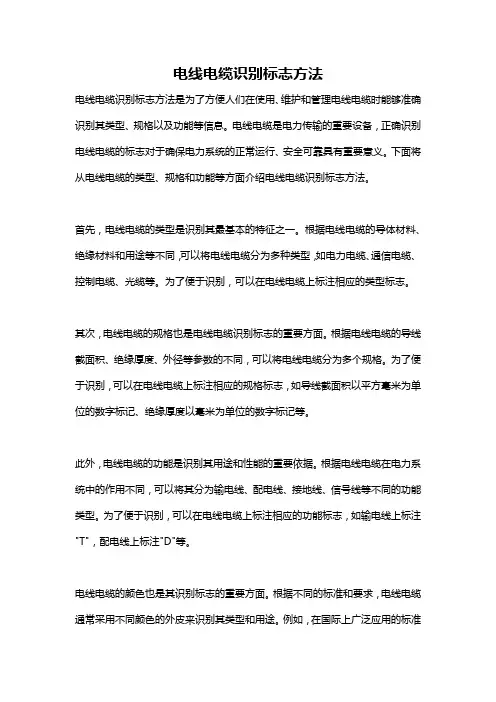

电线电缆识别标志方法电线电缆识别标志方法是为了方便人们在使用、维护和管理电线电缆时能够准确识别其类型、规格以及功能等信息。
电线电缆是电力传输的重要设备，正确识别电线电缆的标志对于确保电力系统的正常运行、安全可靠具有重要意义。
下面将从电线电缆的类型、规格和功能等方面介绍电线电缆识别标志方法。
首先，电线电缆的类型是识别其最基本的特征之一。
根据电线电缆的导体材料、绝缘材料和用途等不同，可以将电线电缆分为多种类型，如电力电缆、通信电缆、控制电缆、光缆等。
为了便于识别，可以在电线电缆上标注相应的类型标志。
其次，电线电缆的规格也是电线电缆识别标志的重要方面。
根据电线电缆的导线截面积、绝缘厚度、外径等参数的不同，可以将电线电缆分为多个规格。
为了便于识别，可以在电线电缆上标注相应的规格标志，如导线截面积以平方毫米为单位的数字标记、绝缘厚度以毫米为单位的数字标记等。
此外，电线电缆的功能是识别其用途和性能的重要依据。
根据电线电缆在电力系统中的作用不同，可以将其分为输电线、配电线、接地线、信号线等不同的功能类型。
为了便于识别，可以在电线电缆上标注相应的功能标志，如输电线上标注"T"，配电线上标注"D"等。
电线电缆的颜色也是其识别标志的重要方面。
根据不同的标准和要求，电线电缆通常采用不同颜色的外皮来识别其类型和用途。
例如，在国际上广泛应用的标准中，红色常用于交流电源线、黄色常用于直流电源线、蓝色常用于中性线、绿色或黄绿色常用于接地线等。
因此，通过观察电线电缆的外皮颜色也可以初步判断其类型和功能。
除了上述方法外，还有一些辅助手段可以用于电线电缆的识别标志。
例如，可以在电线电缆上使用标签、贴纸等方式标注相关信息，如电缆型号、生产厂家、生产日期等。
此外，在电线电缆的连接头部分，可以使用不同形状或颜色的终端套、套管等来区分不同类型或规格的电线电缆。
总之，电线电缆识别标志方法是多种多样的，可以根据电线电缆的类型、规格、功能、颜色等不同特征来进行识别。

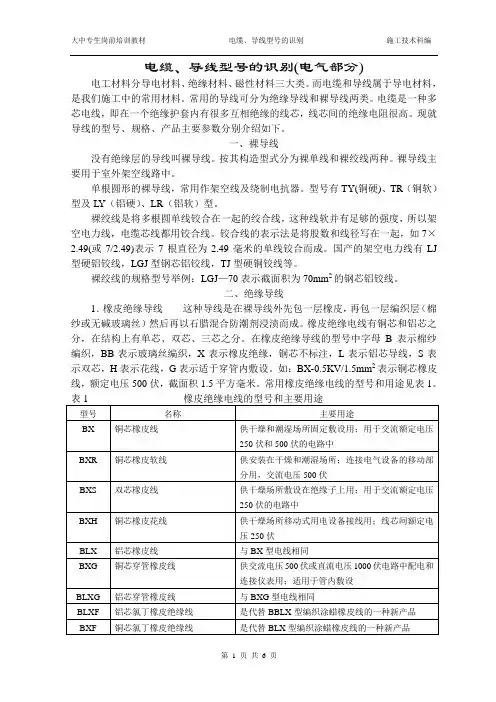

7.电缆、导线型号的识别
电缆、导线型号的识别(电气部分)电工材料分导电材料、绝缘材料、磁性材料三大类。
而电缆和导线属于导电材料，是我们施工中的常用材料。
常用的导线可分为绝缘导线和裸导线两类。
电缆是一种多芯电线，即在一个绝缘护套内有很多互相绝缘的线芯，线芯间的绝缘电阻很高。
现就导线的型号、规格、产品主要参数分别介绍如下。
一、裸导线没有绝缘层的导线叫裸导线。
按其构造型式分为裸单线和裸绞线两种。
裸导线主要用于室外架空线路中。
单根圆形的裸导线，常用作架空线及绕制电抗器。
型号有TY(铜硬)、TR（铜软）型及L Y（铝硬）、LR（铝软）型。
裸绞线是将多根圆单线铰合在一起的绞合线，这种线软并有足够的强度，所以架空电力线，电缆芯线都用铰合线。
铰合线的表示法是将股数和线径写在一起，如7×2.49(或7/2.49)表示7根直径为2.49毫米的单线铰合而成。
国产的架空电力线有LJ 型硬铝铰线，LGJ型钢芯铝铰线，TJ型硬铜铰线等。
裸绞线的规格型号举例：LGJ—70表示截面积为70mm2的钢芯铝铰线。
二、绝缘导线1．橡皮绝缘导线这种导线是在裸导线外先包一层橡皮，再包一层编织层（棉纱或无碱玻璃丝）然后再以石腊混合防潮剂浸渍而成。
橡皮绝缘电线有铜芯和铝芯之分，在结构上有单芯、双芯、三芯之分。
在橡皮绝缘导线的型号中字母B表示棉纱编织，BB表示玻璃丝编织，X表示橡皮绝缘，铜芯不标注，L表示铝芯导线，S表示双芯，H表示花线，G表示适于穿管内敷设。
如：BX-0.5KV/1.5mm2表示铜芯橡皮线，额定电压500伏，截面积1.5平方毫米。
常用橡皮绝缘电线的型号和用途见表1。
注：表中BX（BLX）型为铜（铝）芯棉纱橡皮绝缘线。
另有BBX(BBLX)为铜（铝）芯玻璃丝编织橡皮绝缘线。
2．聚氯乙烯绝缘电线用聚氯乙烯作绝缘的电线，简称塑料线。
在聚氯乙烯绝缘电线的型号中，L表示铝芯；铜芯不用标注；V表示塑料绝缘；R表示软线；VV 表示塑料绝缘、塑料护套；S表示双绞。
各种电缆型号的表示方法
电线电缆型号的编制方法电缆型号标识示例：1。
YFD-NHYJV-0。
6/1.0KV-4（1x300）+1(1x150）,YFD-NHYJV—0。
6/1.0KV-1（4x25+1x16）YFD：预制分支电缆NHYJV：耐火交联聚乙烯绝缘电缆0.6/1.0KV：电压等级为0.6/1.0KV（相电压0。
6KV,线电压1。
0KV)4(1x300)+1（1x150）：四组单芯电缆，每组单芯300mm2，匹配地线单芯150mm21(4x25+1x16) ：一根五芯（3ph+N+PE)电缆，四芯25mm2，一芯16mm22。
YJV-0。
6/1KV 3*25+2*16 —SC50— WC –CCYJV：交联聚乙烯铜芯电力电缆0。
6/1.0KV：电压等级为0.6/1。
0KV（相电压0.6KV，线电压1.0KV）3*25：3根相线（L1、L2、L3）的截面积为25mm²2＊16 ：中性线（N）和保护地线（PE的截面积为16mm²SC50 ：穿50的焊接钢管WC ：沿墙暗敷CC：吊顶暗敷油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以纸绝缘的字母“Z"代号列为首位，其余各项型号编制及字母含义如下：备注：a.数字涵义详见以下附表。
b.铜芯代表字母T一般省略不写.例如：表示：铜芯不滴油油浸纸铅套聚氯乙烯护套电力电缆表示:铝型粘性油浸纸绝缘铝套细铠装电力电缆电缆外护层的型号按铠装成和外护层的结构顺序用阿拉伯数字表示。
每一数值表示说采用的主要材料和意义见下表：交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆,以交联聚乙烯代号字母“J”为首位,其余各项型号编制及字母含义备注：＊铜导体代号字母“T”一般省略.S—加钢丝屏蔽时。
表示：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆表示：铝芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆主要型号及名称见下表:聚氯乙烯绝缘聚乙烯护套电力电缆聚氯乙烯绝缘聚乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及备注：铜导体代号字母“T”一般省略。
所有电缆规格型号解释
【引用】所有电缆规格型号解释2011-04-14 08:45:23| 分类：默认分类| 标签：|字号大中小订阅本文引用自流学《所有电缆规格型号解释》电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。
如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。
2.用数字表示外护层构成，有二位数字。
无数字代表无铠装层，无外被层。
第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。
3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。
;4.电缆产品用型号、额定电压和规格表示。
其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。
如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。
电力电缆型号各部分的代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。
2.导体材料：L代表铝；T（省略）代表铜。
3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。
4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。
5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。
6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。
7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。
充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。
自容式充油电缆产品系列代号CY。
外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。
绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。
电线电缆型号命名方法

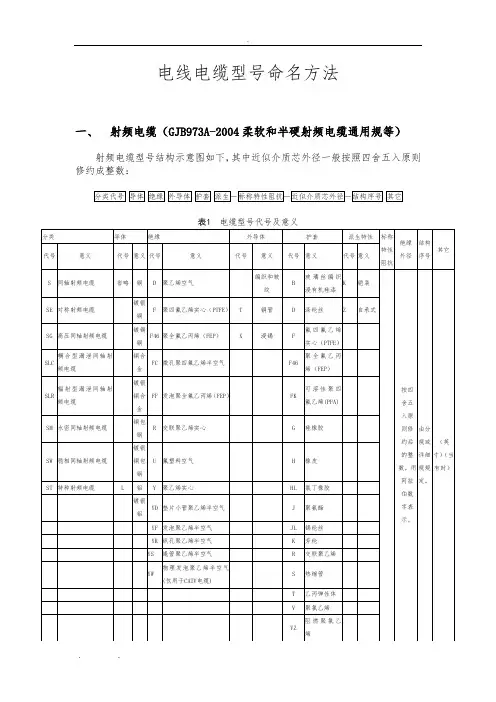

电线电缆型号命名方法一、射频电缆（GJB973A-2004柔软和半硬射频电缆通用规等）射频电缆型号结构示意图如下，其中近似介质芯外径一般按照四舍五入原则修约成整数：表1 电缆型号代号及意义二、野战通信电缆（GJB 424A—200×野战通信线缆品种系列）野战通信线缆品种系列分为：被复线、野战音频电缆、野战信号电缆、野战载波电缆、野战数字电缆、野战同轴电缆、野战电源电缆。
1、被复线、野战音频电缆、野战载波电缆、野战数字电缆、纵向密封直埋电缆的型号命名目前已有的型号：1）被复线的型号a) TGE－701 聚氯乙烯被复线；b) TGE－702 聚乙烯被复线；c) TGE－704 尼龙被复线；d) TGE－705 聚乙烯平行被复线；e) TGE－706 芳纶被复线；f) TGE－707 铜包钢被复线；g) TGE－708 超轻型被复线。
2）野战音频电缆的型号a) TGE－712 野战10对音频电缆；b) TGE－712A 野战10对音频电缆；c) TGE－713 野战31对音频电缆。
d） TGE-714 野战5对音频电缆e） TGE-715 野战10对音频电缆f） TGE-716 野战19对音频电缆g） TGE-713野战31对音频电缆3）野战载波电缆的型号野战载波电缆的型号为：a) TGE－722野战12路载波电缆；b) TGE－723野战12路2对载波电缆。
4）野战数字电缆的型号野战数字电缆的型号为：a) TGE－733 军用高速数据传输电缆；b) TGE－734 野战1对数字电缆；c) TGE－73X 野战2对数字电缆。
5）纵向密封直埋电缆：a) TGE－741 纵向密封音频7对直埋电缆；b) TGE－742 纵向密封单路2对直埋电缆；c) TGE－742A 纵向密封3路2对直埋电缆；d) TGE－743 纵向密封3路2对直埋电缆；e) TGE－744 纵向密封屏蔽3路2对直埋电缆；f) TGE－744A 纵向密封12路2对直埋电缆；g) TGE－744B 纵向密封24路2对直埋电缆；h) TGE－745 纵向密封3路1对直埋电缆；i) TGE－746 纵向密封音频15对直埋电缆；j) TGE－747 纵向密封音频30对直埋电缆；k) TGE－748 纵向密封音频50对直埋电缆；l) TGE－749 纵向密封音频1对直埋电缆。
电线电缆型号的识别[1]
![电线电缆型号的识别[1]](https://img.taocdn.com/s3/m/3f60932cbd64783e09122bc2.png)
第5期(总第134期)2006年10月山 西 电 力SHANXI EL ECTRIC POWERNo 15(Ser 1134)Oct 12006电线电缆型号的识别张国光(焦作铁路电缆工厂,河南焦作 454002)摘要:为便于选用及提高产品的适用性,避免带来不可估量的损失,以电线电缆型号的组成出发,详细阐明了电线电缆型号的识别方法,并说明了不同型号的线材产品的用途,以及每个型号所包括的若干小系列。
关键词:电线;电缆;派生型号中图分类号:TM24 文献标识码:A 文章编号:167120320(2006)0520071202收稿日期:2005205210,修回日期:2005209212作者简介:张国光(19672),男,河南焦作市人,1988年毕业于洛阳工学院电力系统自动化专业,工程师。
电线电缆是用以传输电(磁)能、信息和实现电磁能转换的线材产品。
为便于选用及提高产品的适用性,我国的电线电缆产品按其用途主要分成五大类:裸电线、绕组线、电力电缆、通信电缆和通信光缆、电气装备用电线电缆。
其型号及派生型号有上万种之多,给用户带来一定困惑,如识别错误,将给用户带来不可估量的损失。
所以,正确识别电线电缆的型号,具有重大的意义。
1 识别方法电线电缆型号虽然千变万化,千奇百怪,不同厂家有不同命名,但万变不离其宗,除裸电线外,电线电缆型号一般由特性代号、系列代号、绝缘材料代号、屏蔽材料代号、护套材料代号、铠装材料代号、导体种类、耐温等级等组成。
为便于记忆,一般用其汉语拼音字母的首字符表示,但也有英文字母的缩写。
下面就其不同的组成分别进行阐述。
111 特性代号特性代号表征的电线电缆最主要的附属特性,一般为非标产品,各企业均自行编制企业标准,不同企业其表征代号可能不同,正因为如此,此类电缆其附加产值也较高,而且市场有存在鱼龙混杂现象,所以更加值得我们去了解其含义,常用的特性代号如表1所示。
112 系列代号系列代号,顾名思义指的是电线电缆属于哪个系列,前面所提到的五大系列是主要系列,里面又分为若干小系列,表2为一些常用的系列代号。
电缆分类、型号以及如何判定
电缆分类、型号以及如何判定电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。
根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。
该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。
主要使用地：城郊、农村。
2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。
其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。
这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。
主要使用地：发、配、输、变、供电线路中的强电电能传输。
3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。
这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能〔使用电压多在1KV及以下〕。
因此，除了那些大量通用产品外，还有许多专用的特种电缆。
4、通信电缆和光缆----通信电缆是传输、电报、电视、广播、、数据和其他电信信息的电缆。
该类产品结构尺寸通常较小而均匀，制造精度要求很高。
5、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。
又称绕组线。
主要用于各种电机、仪器仪表等。
电缆的识别与判定电缆的规格型号代表的含义1) 型号含义：R－连接用软电缆〔电线〕，软结构。
V－绝缘聚氯乙烯V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型〔扁形〕S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆〔将要颁布的建设部标准用FZ表示，其实质相同)YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例1：SYV 75-5-1(A、B、C〕S—射频Y—聚乙烯绝缘V—聚氯乙烯护套75—75欧姆5—线径为5mm 1—代表单芯A—64编B—96编C—128编例2：SYWV 75-5-1S射频Y聚乙烯绝缘W物理发泡V聚氯乙烯护套75 75欧姆5 线缆外径为5MM 1 代表单芯例3：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM例4：ZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM2) 型号、名称RV－铜芯氯乙烯绝缘连接电缆〔电线〕AVR－镀锡铜芯聚乙烯绝缘平型连接软电缆〔电线〕RVB－铜芯聚氯乙烯平型连接电线RVS－铜芯聚氯乙烯绞型连接电线RVV－铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV－镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB－铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线1.1.1规格表示法的含义1) 规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊〔1*标称截面〕，0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T2) 完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
