三菱PLC作业设计四路抢答器

职业技术学院
作业设计(论文)
题目PLC 四路抢答器设计
英文并列题目PLC Project Of Four Responder
院系控制技术学院班级控制21532 学生兴业学号2050153223
指导老师吴勇职称
毕业设计(论文)开题报告
作业设计(论文)任务书
目录
第1章引言 (1)
第2章基于三菱FX3U PLC的I/O地址 (1)
第3章P L C主机的外部接线图 (2)
第4章P L C程序总览及详解 (2)
第5章结论 (5)
第6章致 (5)
第7章参考文献 (6)
基于三菱PLC的四路抢答器系统设计
摘要:随着PLC在工业中的大量应用,日常生活中也在不断商业化,PLC具有稳定可靠等特点,大大提高了生活中对控制系统的要求,保证了可靠性。

在比赛抢答过程中要求系统稳定无误,PLC恰好着有这样的优点。

关键词:PLC;抢答器;
一、引言
本课题来源于职业技术学院PLC课程作业设计,要求基于三菱PLC设计一套四路抢答器控制系统,以满足比赛中的抢答过程。

此系统需满足以下要求:
1.“主持人”控制【开始】【复位】按键,四位“选手”分别控制各自的【抢答】按键
2.“主持人”【开始】倒计时10S系统自动复位,期间如果“选手”【抢答】停止倒计时,开始答题,规定只能一位抢答成功,答题结束后“主持人”【复位】系统重新开始
3.如果“主持人”未【开始】“选手”开始抢答则报警2S后【复位】系统重新开始
4.显示相应的倒计时
二、基于三菱FX3U PLC的I/O地址
输入:“主持人”【开始】X0 【复位】X5
“选手”【A】X1 【B】X2 【C】X3 【D】X4 输出:“选手”【A】Y21 【B】Y22 【C】Y23 【D】Y24 【报警】Y25
【倒计时】Y10-Y17
三、PLC主机的外部接线图
四、PLC程序总览及详解
PLC程序详解:
程序分为未开始抢答,开始抢答,倒计时三部分
未开始抢答:四位选手在没有开始指令情况下闭合,运行23-36步指令,任意选手抢答,报警2S后自动断开复位
开始抢答:主持人下达开始指令X1闭合,触发主控指令N0,关闭主控指令N1 触发计时器,在10S任意选手可以抢答,进入步进指令S0,选手抢答成功后进入下一步步
进指令S30,其他选手再抢答无效,同时断开计时器停止计时
回答完毕后,主持人用X5驱动M7复位主控指令N0,同时复位计时器倒计时:主持人开始后,由M8013驱动计数器来计时,数码管显示程序由93步指令完成,用减法指令把本来加一程序变为减一程序,再由BCD指令输出完成倒计时的显示
五、结论
基于三菱PLC的四路抢答器作为一种实现高效、灵活的比赛设施今后必将得到迅速发展和普及应用。

本课题设计的控制系统,针对课题任务与技术指标需求,达到了预期目标。

现将本课题的主要工作总结如下:
1.阐述了PLC的应用场所和使用设计的相关思路
2.完成了基于三菱FX3U的思路抢答器整体结构设计制作与控制电路的扩展设计制作与调试工作。

3.对相应的操作功能多次调试,取得了很好的实际应用效果。

4.研究了三菱FX3U应用方法,优化了程序软件的配置与相关程序的编写。

5.完成了主要软件功能模块的程序编写。

从布置课题到最终完成,经过近一段时间的努力,我终于完成了此次作业设计,不仅是对本学期所学专业知识的综合应用,也是对自己能力的一种提高。

虽然水平有限,还有遗憾,但我还是从这次作业设计中学到了很多知识,为我以后走向工作岗位和继续深造打下了良好的基础。

作业设计的结束也是另一个开始,在以后的学习和工作中,我仍然要不断努力,严格要求自己,实现自己的人生理想。

六、致
本文是在吴勇老师的悉心指导下完成的,真心感吴勇老师在本学期的教学指导。

在整个作业设计中收获了许多,相信这个过程肯定会对我今后的学习、工作和生活产生非常重要的影响,在此,谨向多年来传道、授业和解惑的各位老师和学校全体职工表示最衷心的感和万分的敬意。

感我的所有同学、朋友,多年来对我的鼓励和支持
参考文献
1.PLC应用技术第二版/郭琼主编;机械工业:2014年5月第二版
2.数字电子技术/翱东主编;化学工业:2009.6
3.模拟电子技术/任元主编;机械工业:2016年1月第一版。

合集下载

2四路抢答器的PLC设计

2四路抢答器的PLC设计

目录基础实验内容 (2)实验一 (2)实验二 (2)实验三 (2)实验四 (2)实验五 (2)实训设计题目:四路抢答器的PLC设计 (3)一、系统描述及控制要求 (3)二、I/O分配表 (3)三、外部接线图 (5)四、梯形图及指令表 (5)五、系统调试 (5)实训设计心得 (6)参考文献 (7)基础实验内容实验一实验二实验三实验四实验五实训设计题目:四路抢答器的PLC设计一、系统描述及控制要求用PLC构成一个四路抢答器系统并编制控制程序,抢答器的输出用一个七段数码管和一个蜂鸣器作指示,输入是四个不带自锁的按钮开关。

任何一组抢先按下面前的抢答器按钮时,七段数码管显示端能及时显示出该组的编号并使蜂鸣器发出提示音响,同时联锁其他三路抢答器,使其他组的抢答按键无效,抢答器设有复位开关,只有复位以后才能进行新一轮的抢答。

分析以上控制要求可知.七段数码管是由七段发光二极管LED组合起来显示数字0~9的,如图1所示(其中小数点段的LED在本项月中无需点亮,我们可以不予连接)。

要显示数字0~9中的不同数字,就必须根据需要点亮七段数码管中不同段的LED发光,以达到上述目的。

图1 七段数码管示意图二、I/O分配表要显示四个抢答组的编号“1~4”,这四个数码必须由不同的笔画段组合显示,而且每个笔画段都有可能被用到,因此除了小数点“dp”以外的a~f段都要接PLC的输出端,以便能够受PLC及其内部程序的灵活控制而显示出所需的数码符号。

所以该控制项目中必须由PLC提供8个输出端子用于控制数码管的7个笔画段和蜂鸣器。

同样,由于有4路抢答信号和1路复位信号必须送人PLC 内部进行逻辑处理,因此必须由PLC提供5个输入端子来接收各路抢答信号和复位信号。

根据上述输入/输出端子分析即可得到如表1所示的PLC的I/O地址分配表。

表1 用PLC控制抢答器控制系统的I/O分配表由于数码管的每一个笔画段不为某一个数字专用,而是每个数字都可能用到,由图2所示的“l~4”四个字符就可以看出用数码管显示这4个字符所有的笔画段都被利用到了。

基于PLC控制的四路抢答器设计

基于PLC控制的四路抢答器设计

基于PLC控制的四路抢答器设计摘要:本文基于PLC(可编程逻辑控制器)控制,设计了一种四路抢答器。

该抢答器能够实现四个抢答按钮的控制和显示抢答顺序。

同时,本文介绍了PLC控制系统的原理和程序设计,并详细描述了四路抢答器的硬件设计和软件设计。

关键词:PLC,抢答器,控制系统,硬件设计,软件设计1.引言抢答器是一种常见的教学设备,它可以用于组织抢答比赛,提高学生的学习积极性。

传统的抢答器通常使用按钮控制,但是操作复杂且容易出现故障。

基于PLC控制的抢答器可以解决这个问题,具有操作简单、可靠性高的优点。

2.PLC控制系统的原理PLC控制系统由PLC主机、输入设备、输出设备和通信设备组成。

PLC主机负责接收和处理输入信号,并据此控制输出设备。

输入设备包括按钮、传感器等,用于向PLC主机传递输入信号。

输出设备包括电机、灯等,用于接收PLC主机的输出信号。

3.PLC控制系统的程序设计PLC控制系统的程序设计采用Ladder图编程语言。

Ladder图是一种图形化的编程语言,类似于电气接线图。

程序的编写包括输入端口的定义、输出端口的定义、逻辑控制的设计等。

4.四路抢答器的硬件设计四路抢答器的硬件设计包括按钮电路、显示电路和控制电路三个部分。

按钮电路由四个按钮和四个电阻组成,按钮用于抢答,电阻用于限流。

显示电路由四个数码管和译码器组成,用于显示抢答顺序。

控制电路由PLC主机、按钮电路和显示电路连接组成,实现抢答器的控制和显示。

5.四路抢答器的软件设计四路抢答器的软件设计主要包括PLC控制程序和显示程序两部分。

PLC控制程序根据输入信号的状态,判断哪个按钮被按下,并通过输出信号控制相应的显示。

显示程序根据PLC控制程序的输出信号,将抢答的顺序显示在数码管上。

6.结果和讨论通过对四路抢答器进行测试,实验结果表明,该抢答器能够正确地控制按钮和显示抢答顺序。

该抢答器具有操作简单、可靠性高的优点,适用于教学场景中的抢答比赛。

基于PLC控制的四路抢答器的设计

基于PLC控制的四路抢答器的设计

基于PLC控制的四路抢答器的设计一、引言抢答器是一种常见的教育设备,在课堂教学和知识竞赛中被广泛应用。

传统的抢答器通常是基于电路进行设计的,但是这种设计方式存在一些缺点,如电路复杂、布线不方便等。

基于PLC控制的抢答器能够解决这些问题,并具有更好的稳定性和可靠性。

本文将介绍基于PLC控制的四路抢答器的设计方案。

二、设计方案1.系统框图[插入系统框图的图片]2.抢答器按钮和指示灯每一个抢答器按钮和指示灯都由一个单独的PLC输入和输出模块控制。

当抢答器按钮按下时,对应的PLC输入模块会检测到信号,并发送给PLC。

PLC根据接收到的信号控制对应的PLC输出模块,点亮对应的指示灯。

3.PLC程序设计PLC程序设计是本设计方案的核心。

PLC程序主要包括以下几个部分:(1)输入检测:PLC程序会周期性地检测每个PLC输入模块的状态,判断是否有抢答器按钮按下。

(2)优先级判断:如果有多个抢答器按钮同时按下,PLC程序会根据预设的优先级判断规则选择一个抢答器。

(3)按钮控制:当PLC程序确定了一个抢答器之后,它会控制对应的PLC输出模块点亮指示灯,并且发送信号到其他AB型PLC输出模块,关闭其他抢答器的指示灯。

(4)时间控制:PLC程序还需要控制每个抢答器的抢答时间。

当一个抢答器的按钮按下时,PLC会启动一个定时器,经过设定的时间后,定时器会触发一个中断,关闭抢答器的指示灯,并将抢答器的状态恢复为可抢答状态。

(5)抢答器状态管理:PLC程序需要记录每个抢答器的状态,包括是否可抢答、是否已被抢答等。

4.抢答器面板设计抢答器面板应该设计简洁、美观,并且易于操作。

面板上应包括四个抢答器按钮和对应的指示灯。

每个按钮下方应标注按钮的编号。

指示灯应使用明亮的颜色,以便于学生和教师观察和识别。

三、总结基于PLC控制的四路抢答器设计方案能够有效解决传统抢答器设计中存在的问题,并且具有更好的稳定性和可靠性。

通过PLC程序的设计,抢答器的操作和控制变得更加灵活和方便。

三菱FX2N系列PLC抢答器设计

三菱FX2N系列PLC抢答器设计

抢答器PLC设计摘要:本文介绍聋用三菱FX2N系列PLC对知识竞赛抢答器的控制,阐述了控制方案。

实现抢答器功能的方式有多种,可以采用早期的模拟电路、数字电路或模数混合电路。

近年来随着科技的飞速发展,单片机、PLC的应用不断地走向深入,同时带动传统的控制检测技术的不断更新。

本文采用本三菱公司生产的FX2N-48MR型PLC 作为核心控制器进行四路抢答器系统的设计,并且设计出了系统结构图、程序指令、梯形图以及输入输出端子的分配方案。

同时根据知识竞赛抢答器的控制要求和特点,确定PLC 的输入输出分配,并进行现场调试。

关键词:PLC 知识竞赛抢答器PLC程序设计第一章概述可编程控制器(PLC)是一种新型的通用自动化控制装置,它将传统的继电器控制技术、计算机技术和通讯技术融为一体,具有控制功能强,可靠性高,使用灵活方便,易于扩展等优点而应用越来越广泛。

可编程控制器(Programmable Logic Controller)即PLC。

现已广泛应用于工业控制的各个领域。

他以微处理为核心,用编写的程序不仅可以进行逻辑控制,还可以定时,计数和算术运算等,并通过数字量和模拟量的输入/输出来控制机械设备或生产过程。

美国电气制造商协会经过4年调查,与1980年将其正式命名为可编程控制器(Programmable Controller),简写为PC。

后来由于PC这个名称常常被用来称呼个人电脑(Personal Computer),为了区别,现在也把可编程控制器称为PLC。

长见的几种PLC如下图1-1所示:图1-1三种常见的PLC1.1PLC的简介国际电工委员会(IEC)于1987年对PLC定义如下:PLC是专为在工业环境下应用而设计的一种数字运算操作的电子装置,是带有存储器,可以编制程序的控制器。

它能够存储和执行指令,进行逻辑运算,顺序控制,定时,计数和算术等操作,并通过数字式和模拟式的输入输出,控制各种类型的机械和生产过程。

PLC课程设计-四人抢答器

PLC课程设计-四人抢答器

学校代码;10128学号:201142934015课程设计说明书题目:P L C四人抢答器学生姓名:学院:班级:指导教师:二〇一三年六月十五日目录第一章概述 (1)1.1 题目背景及应用意义 (2)1.2 本文内容及工作安排 (3)第二章系统硬件设计 (4)2.1 器件介绍 (4)2.2 硬件连接 (5)第三章软件设计 (6)3.1 控制流程 (6)3.2 程序设计........................................ 错误!未定义书签。

总结 ................................................... 错误!未定义书签。

参考文献 .. (10)第一章概述1.1 题目背景及应用意义随着微处理器、计算机和数字通信技术的飞速发展,实用抢答器的这一产品是各种竞赛活动中不可缺少的设备,无论是学校、工厂、军队还是益智性电视节目,都会举办各种各样的智力竞赛,都会用到抢答器。

现在的抢答器具有倒计时、定时、自动(或手动)复位、报警(即声响提示,有的以音乐的方式来体现)、屏幕显示、按键发光等多种功能。

但功能越多的电路相对来说就越复杂,且成本偏高,故障高,显示方式简单(有的甚至没有显示电路),无法判断提前抢按按钮的行为,不便于电路升级换代。

本设计要求就是利用PLC作为核心部件进行逻辑控制及信号的产生,用PLC本身的优势使竞赛真正达到公正、公平、公开。

可编程控制器(Programmable Logic Controller,简称PLC),是随着科学技术的进步与现代社会生产力方式的转变,为适应多品种、小批量生产的需要而产生、发展起来的一种新型的工业控制装置。

PLC在我国的应用已经有二十几年的历史,随着目前生产自动化水平的提高,以及各种监控系统的需要,PLC以其外部电路简单、模块化结构、可靠性高,尤其可以通过方便的编制和修改软件来实现顺序控制的功能等特点,在工业的应用中越看越广泛。

基于三菱FX系列PLC的四组抢答器设计

基于三菱FX系列PLC的四组抢答器设计

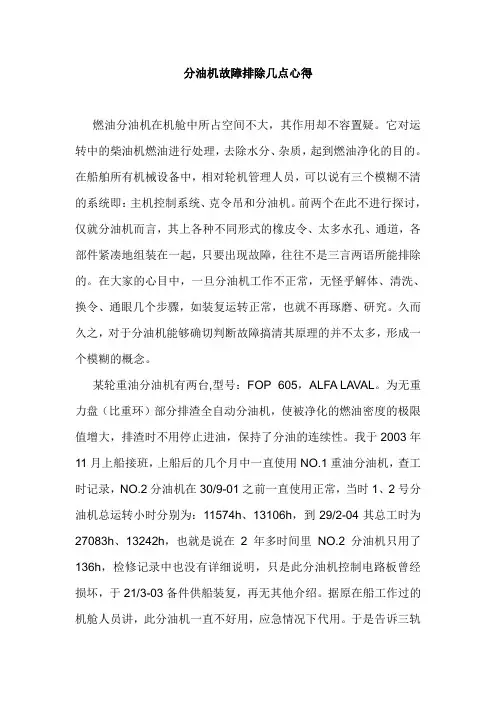

分油机故障排除几点心得燃油分油机在机舱中所占空间不大,其作用却不容置疑。
