凸凹透镜成像规律光路图总结复习过程
凸凹透镜成像规律光
路图总结
凸凹透镜成像规律光路图总结
一、透镜
凸透镜：中间厚边缘薄的透镜；
凹透镜：中间薄边缘厚的透镜。
焦点：平行光线（太阳光）通过透镜后会聚的点，或通过透镜后发散光线的反向延长线的会聚点。
（焦点一般有两个，并且一般关于透镜对称）
焦距：焦点到光心的距离。
凸透镜对光线有会聚作用，凹透镜对光线有发散作用
光心：透镜的几何中心
*三条特殊光线
1.平行于主光轴的光线，通过凸透镜后会聚于焦点；通过凹透镜后，反向延长线会聚于焦点。
2.通过焦点的光线通过凸透镜后平行于主光轴；正向延长线通过焦点的光线通过凹透镜后平行于主光轴。
3.通过光心的光线通过透镜后方向不变。
二、凸透镜成像规律
1、u>2f
2、u=2f
f
u2
v
2=
=
>，f
,
2<
v
f
f
f
u2
<
在异侧成倒立、缩小的实像 在异侧成倒立等大的实像
3、2f>u>f
4、u=f
f v f u f 2,2><< 5、u<f f u <
在同侧成正立、放大的虚像
凸透镜成像规律
表格分析：
1.一倍焦距：像虚实的分界线 （一倍焦距分虚实）
2.二倍焦距：实像放大缩小的分界线 （二倍焦距分大小）
3.实像都是倒立的，虚像都是正立的。
4.在调节物距和像距时，物像在主光轴上同向移动。
（成实像时物远像近像变小，成虚像时物远像远像变大。
这里的远近是相对于透镜来说的。
）
5.物体、透镜和光屏位置已经确定，在光屏上已经有一个清晰的像，如果保持透镜不动，像左右上下的移动方向和物体左右上下移动的方向相反；如果保持物体不动，像左右上下移动的方向和透镜移动的方向相同。
f v f u f 2,2><< 在异侧成倒立、放大的实像
f u = 不成像
三、凹透镜成像规律
1、u>2f
2、u=2f
v
f
2f
2
=,
u<
v
>,
f
f
u<
在同侧成正立、缩小的虚像在同侧成正立、缩小的虚像3、2f>u>f 4、u=f
v
2f
f
u<
<,
=,
f
v
f
u
<
f<
在同侧成正立、缩小的虚像在同侧成正立、缩小的虚像
5、u<f
<,
u<
f
f
v
在同侧成正立、缩小的虚像
凹透镜成像规律：不管在哪个位置都是在同侧成正立、缩小的虚像。
透镜成像规律(复习)
虚 焦 点
虚焦距、虚焦点
虚焦距
凹透镜
凸透镜
）镜。
）
透镜分为了二类：
一类中间厚边缘薄的叫凸透镜
一类中间薄边缘厚的叫凹透镜
主光轴：透镜中连接两侧面球心的直线
主光轴
光心：在透镜的主光轴上有个特殊的点经
过它的光线传播方向不发生改变
凸透镜：
对平行于主光轴的平行光线行有会聚作用
焦点、焦距 焦 点
焦距
凹透镜：
对平行于主光轴的平行光线行有发散的作用
三、如果要得到一个放大的实像应把物体放在 （ )与（ ）之间， 如果要 得到一个放大的虚像应把物体放在（ ） 之内。
一、已知 f=10cm，如果把物体放在25cm的地 方，则在光屏上会得到一个（ ）， 倒 立 （ ）的（ ）像。 二、人们使用的放大镜是利用物体到透镜的距 离在（ ）成正立的、放大的、 虚像的原理工作。
三、如果要得到一个放大的实像应把物体放 在（ )与（ ）之间， 如果 要得到一个放大的虚像应把物体放在（ ） 之内。
一、已知 f=10cm，如果把物体放在25cm的地 方，则在光屏上会得到一个（ ）， 倒 立 （ ）的（ 实像 ）像。 缩 小 二、人们使用的放大镜是利用物体到透镜的距 离在（ 小于一倍焦距 ）成正立的、放大的、 虚像的原理工作。
四、 照相机是利用物体到透镜的距离在 （ 二倍焦距 ）之外， 在胶片上成 缩小 （ ）、（ ） 的实像的原理。 五、近视镜是一个（ 镜，花镜是一个（ ）镜。 ）
四、 照相机是利用物体到透镜的距离在 （ 二倍焦距 ）之外， 在胶片上成 缩小 倒立 （ ）、（ ） 的实像的原理。 五、近视镜是一个（ 镜，花镜是一个（ ）镜。 ）
③通过光心的光线经 过透镜后方向不变。
初中物理复习 透镜单元复习-透镜成像规律知识梳理
透镜单元复习－透镜成像规律知识梳理模块一透镜对光线的作用一、知识点1．透镜对光线的作用：凸透镜对光线有会聚作用，凹透镜对光线有发散作用．2．三条特殊光线⑴通过光心的光线传播方向不改变；⑵平行于主光轴的光线经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点；⑶经过凸透镜焦点的光线折射后平行于主光轴射出．对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出．二、例题精讲【例1】★常言道，水火不相容，但用透明冰块磨制成的一个光学器件却可以取火，这个器件相当于下面的()A．平面镜B．凸面镜C．凸透镜D．凹透镜考点：凸透镜的会聚作用．解析：透明冰块磨制成一个光学器件，光线可以透过；可以取火是因为这个光学透镜可以会聚光线，凸透镜又叫会聚透镜．答案：C【测试题】多媒体辅助教学以它的独特魅力给课堂教学增添了生机和活力．多媒体教室的投影银幕是用粗糙的白布制成的，投影仪的折光系统相当于一个凸透镜．下列说法正确的是() A．凸透镜对光线起发散作用B．全班同学都能看到画面是因为光射到投影银幕上发生了镜面反射C．全班同学都能看到画面是因为光射到投影银幕上发生了漫反射D．镜面反射遵循光的反射定律，漫反射不遵循光的反射定律考点：凸透镜的会聚作用；光的反射定律；镜面反射；漫反射．解析：凸透镜对光线起会聚作用，故A错误；全班同学都能看到画面是因为光射到投影银幕上，反射光线是向着四面八方的，是漫反射，故B错误，C正确；镜面反射和漫反射都遵循光的反射定律，故D错误．答案：C【例2】★下图是光通过透镜前、后的光路图，哪个是正确的？()A．B．C．D．考点：透镜的光路图．解析：A、平行于主光轴的光线，经凹透镜折射后，发散射出，这是正确的；B、两条向中间会聚的光线，经凸透镜折射后应该更加会聚，变成平行光是错误的；C、从凹透镜虚焦点射出的光线是发散的，经凹透镜折射后应该更发散，变成平行光也是错误的；D、从凸透镜一侧焦点发出的光线，经凸透镜折射后应平行于主光轴射出，不应会聚在另一侧焦点，这也是错误的．答案：A【测试题】如图中画出了光线通过透镜(图中未画出)的情形，其中凸透镜是()A．a B．b、d C．c D．a、b、c、d考点：透镜的光路图．解析：从四个光线通过透镜的情形可知，a、b、d的折射光线相对于入射光线是发散的，所以都是凹透镜；只有c是凸透镜，且入射光线是从凸透镜的焦点以内发出的，折射光线变得会聚了．答案：C【例3】★★关于透镜，下列说法中不正确的是()A．凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点B．凹透镜对光线有发散作用，但通过凹透镜的光线也可能会聚在一点C．凸透镜对光线有会聚作用，因此通过凸透镜的光线都一定会聚在一点D．平行于主光轴的光线，通过凸透镜后一定经过焦点考点：主光轴、光心、焦点和焦距；凸透镜的会聚作用；凹透镜的发散作用．【测试题】关于透镜对光的作用的讨论，不正确的是()A．跟主光轴平行的光线通过凸透镜折射后光线的反向延长线会聚在焦点上B．凸透镜能使会聚光线提前会聚C．跟主光轴平行的光线通过凹透镜成发散光线D．凹透镜能使会聚光线延后会聚模块二透镜成像一、知识点12⑴物体位于凸透镜焦点以外，物距越大，像距越小，像变小(实像)；俗称“物近像远像变大、物远像近像变小”；物、像异侧且同方向移动；⑵物体位于凸透镜焦点以内，物距越大，像距越大，像变大(虚像)；物、像同侧；⑶不论是虚像还是实像，像距越大像越大；⑷“放大”与“变大”、“缩小”与“变小”的区别；“放大”、“缩小”是像与物比较；“变大”、“变小”是像与像的比较．二、例题精讲【例4】★★将一物体放在凸透镜前30cm处，在屏上成一倒立、缩小的实像，则凸透镜的焦距的范围是()A．f＜15cm B．f＞15cm C．f＞30cm D．15cm＜f＜30cm【测试题】某物体放在离凸透镜50cm处，所成的像是一个缩小、倒立的实像，则该凸透镜的焦距可能是()A．50cm B．40cm C．30cm D．20cm【例5】★★★物体放在凸透镜前某一位置时，在透镜另一侧离透镜10厘米的光屏上成一个倒立缩小的像．当物体移至凸透镜前10厘米处，所成的是()A．倒立缩小的实像B．倒立放大的实像C．正立放大的虚像D．正立等大的实像【测试题】一个凸透镜的焦距为15cm，若在距透镜30cm处的光屏上能接到一个清晰的像，则物体应放在距凸透镜________cm处，成__________的实像．模块三生活中的透镜一、知识点1．照相机：⑴成像原理：利用凸透镜成缩小倒立的实像制成的(u＞2f)．我们平时看到照相机成的像是正立的，是为了取影方便，经过相机内部器材把镜头第一次成的倒立的像变成了正立的．⑵成像特点：①物体离照相机镜头的距离(物距)大于底片离照相机镜头的距离(像距)；②物体离照相机镜头越远，物体在胶卷上所成的像越小，像的位置(底片到胶片的距离)越近，暗箱越短；③照相机所成的像一定比实物小；④像和物体在镜头(凸透镜)的两侧；⑤物体在胶卷上所成的是倒立、缩小的像．2．投影仪⑴原理：利用凸透镜能成倒立、放大的实像制成的(2<<)．f u f⑵成像特点：①透明胶片到镜头的距离(物距)小于镜头到屏幕的距离(像距)；②透明胶片离镜头越近时，屏幕上所成的像越大，像到镜头的距离越大；③投影仪在屏幕上所成的像一定比透明胶片上的图案大；④透明胶片和它的像在镜头的两侧；⑤透明胶片在屏幕上所成的是倒立、放大的像．3．放大镜⑴放大镜其实是个凸透镜，将放大镜镜片放在物体上方适当的位置，透过放大镜我们可以看到一个正立的、放大的虚像(u f<)．⑵放大镜成像特点：①被观察的物体被放大了；②物体和通过放大镜所成的像在放大镜的同侧；③放大镜离物体越近(即物距越小)，所成的像越小；④如果放大镜与物体的距离大到一定程度，所成的虚像变消失了；⑤物体通过放大镜所成的像是正立、放大的虚像．二、例题精讲【例6】★★★用镜头焦距为50cm的照相机拍摄人像时，人与照相机镜头的距离应该()A．等于50cm B．在50cm到100cm之间C．等于100cm D．大于100cm【测试题】现代照相机、摄象机所用的光学镜头是可变焦距的，当物距改变时，通过改变镜头到“屏”的距离(像距)，仍可获得清晰的像，如果被拍摄物体远离镜头而去，则镜头焦距应() A．变小B．变大C．先变小，后变大D．先变大后变小考点：生活中的透镜．解析：当被拍摄物体远离镜头时，即物距变大，若想得到清晰的像，即需要减小像距，即在“屏”不动的情况下，可以使镜头后缩；也可以在镜头和“屏”均不动的情况下增大焦距，这样也相当于减小了像距．答案：B【例7】★★用焦距为10cm的放大镜观察邮票，邮票与放大镜的距离应_______10cm(填“大于”“小于”或“等于”)；看到的像是________、放大的__________像．考点：凸透镜成像的应用．解析：因放大镜成像时，须将物体放在焦点之内，焦距为10cm，此时会成正立放大的虚像．答案：小于，正立、虚．【测试题】投影仪成倒立________的实像，人们能看到投影仪屏幕上的图象是由于光的______．考点：凸透镜成像的应用．解析：投影仪是利用凸透镜成倒立、放大的实像的原理制成的，当2f＞u＞f时，在屏幕上成倒立、放大的实像．用表面粗糙的白布做屏幕，能使射向屏幕的光发生漫反射，即使光线射向四面八方，能使各个方向的同学都能看到屏幕上的像．答案：放大；漫反射．【例8】★★如图是一台投影仪的示意图，其中A是__________，它的作用是改变光的传播方向；B是_____________，它在投影仪上所起的作用是______________．考点：凸透镜成像的应用；平面镜的应用．解析：投影仪上的B是凸透镜，使投影片到凸透镜的距离大于一倍焦距小于二倍焦距，经过凸透镜成倒立放大的实像；A是平面镜，将凸透镜所成的实像反射到竖直墙壁或幕布上．答案：平面镜、凸透镜、成倒立放大的实像．【测试题】数码相机已在我们的生活中普及，照相机的镜头相当于一个_____透镜，若照相机镜头的焦距为50mm，当被拍照的人到镜头的距离大于_________mm时，会得到一个倒立、缩小的________像(选填“实”或“虚”) ．考点：凸透镜成像的应用．解析：照相机的镜头相当于一个凸透镜，照相机照相时，会得到一个倒立、缩小的实像．照相机照相时，u＞2f，所以u＞2×50mm，所以u＞100mm．答案：凸；100；实．模块四眼睛和眼镜、显微镜和望远镜一、知识点1．眼睛：人眼好比是一架照相机，物体反射的光进入人眼，在视网膜上形成一个倒立、缩小的实像，经视觉神经传导到大脑的视觉中枢，形成了视觉，人便看见物体．2．眼睛的视觉原理：当看近处物体时，睫状体收缩，晶状体变厚，近处来的光线恰好会聚在视网膜上，眼球可以看清近处的物体．当看远处物体时，睫状体放松，晶状体变薄，远处来的光线恰好会聚在视网膜上，眼睛可以看清远处的物体．3．近视眼及其矫正：⑴特点：近视眼只能看清近处物体，看不清远处的物体．⑵形成原因：晶状体变凸，无法恢复，折光能力变强，使来自远处的光会聚在视网膜前．⑶矫正办法：利用凹透镜使得光线发散，在眼睛前面放一个凹透镜，就能使远处的物体成像在视网膜上．这样的凹透镜就是近视眼镜．4．远视眼及其矫正：⑴形成原因：晶状体太薄，折光能力变弱，近处物体发出的光会聚点在视网膜后．⑵矫正办法：配戴用凸透镜制成的远视镜，使入射光线经凸透镜折射后再射入眼睛，会聚点就能移到视网膜上．这样的凹透镜就是远视眼镜．二、例题精讲【例9】★★检查视力的时候，视力表上的字母落在被检查者视网膜上的图象是() A．B．C．D．考点：眼睛及其视物原理．解析：人眼的晶状体和角膜相当于凸透镜，外界物体在视网膜上成倒立、缩小的实像．答案：D【测试题】人眼是一架神奇的“照相机”，关于视网膜上所成的像，下列叙述正确的是()A．倒立、缩小的实像 B．倒立、缩小的虚像 C．正立、缩小的虚像 D．正立、放大的实像考点：眼睛及其视物原理．解析：无论是近处还是远处的物体到凸透镜的距离都是大于2倍焦距，外界物体在视网膜上成倒立、缩小、实像．答案：A【例10】★★★患近视眼的人，他眼睛的近点和远点与正常人眼睛相比()A．近点比正常眼近，远点比正常眼远B．近点比正常眼远，远点比正常眼近C．近点和远点都比正常眼近D．近点和远点都比正常眼远考点：近视眼的成因与矫正办法．解析：近视眼的眼球晶状体的曲度过大，远处物体射来的光线通过晶状体折射后形成的像，就会落在视网膜的前方造成近视眼．近视眼的明视距离小于25cm，其近点远点都比正常人短．答案：C【测试题】如图是陈大爷眼睛看物体时的成像情况，则他的眼睛类型及矫正需要选用的透镜分别是()A．远视眼、凸透镜B．远视眼、凹透镜C．近视眼、凸透镜D．近视眼、凹透镜考点：远视眼的成因与矫正办法．解析：据图能看出，此时像成在了视网膜的后方，所以此时是远视眼的示意图，为了使得像成在视网膜上，所以应该使原来的光线会聚，故应用对光线有会聚作用的凸透镜进行矫正．答案：A【例11】★★关于望远镜，下列说法正确的是()A．物镜成缩小的实像B．物镜成放大的虚像C．目镜成放大的实像D．目镜成缩小的虚像考点：望远镜．解析：望远镜由物镜和目镜组成，物镜和目镜都是凸透镜，物镜成倒立、缩小的实像，目镜成正立、放大的虚像．答案：A【测试题】关于显微镜的说法中正确的是()A．若把物体向物镜移近适当距离，此时不需要调节显微镜便可以继续进行观察B．通过目镜看到的像同物体相比倒正情况相同C．物镜和目镜对物体放大的倍数一定相同D．物镜、目镜对物体都进行了放大考点：显微镜．解析：显微镜的物镜焦距短，目镜焦距长，所以放在载物台上的物体在物镜的一倍焦距和二倍焦距之间，通过物镜成倒立放大的实像，这个实像位于目镜的焦点之内，通过目镜成放大的虚像，显微镜的放大倍数等于物镜、目镜放大倍数乘积；因此只有D选项正确．答案：D。

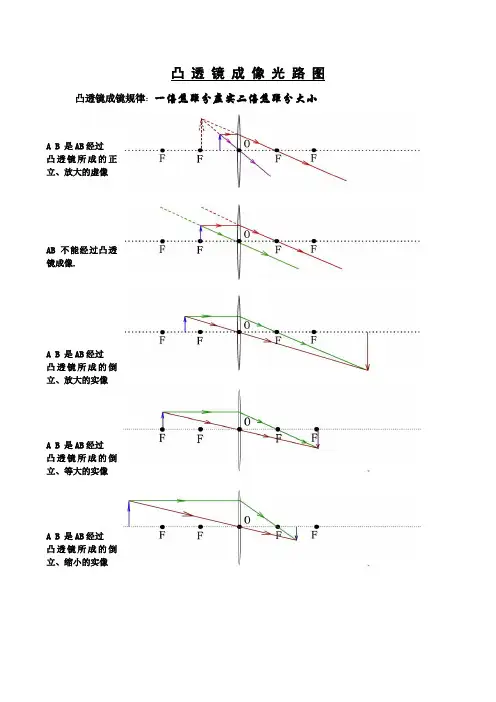

凸透镜成像光路图
凸透镜成像光路图凸透镜成镜规律：一倍焦距分虚实二倍焦距分大小
A B 是AB经过
凸透镜所成的正
立、放大的虚像
AB不能经过凸透
镜成像.
A B 是AB经过
凸透镜所成的倒
立、放大的实像
A B 是AB经过
凸透镜所成的倒
立、等大的实像
A B 是AB经过
凸透镜所成的倒
立、缩小的实像
1. 透镜对光线的作用
图（甲），平行于主光轴的光线经凸透镜折射后通过焦点Ｆ射出.
图（乙），经过凸透镜光心O的光线传播方向不改变.
图（丙），通过焦点Ｆ的光线经凸透镜折射后平行于主光轴射出.
图（甲）图（乙）图（丙）
凹透镜三条特殊光线
图（甲）平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过凹透镜的虚焦点. 图（乙）经过光心的光线传播方向不改变.
图（丙）入射光线的延长线经过凹透镜的虚焦点，折射光线平行于主光轴射出.
图（甲）图（乙）图（丙）。

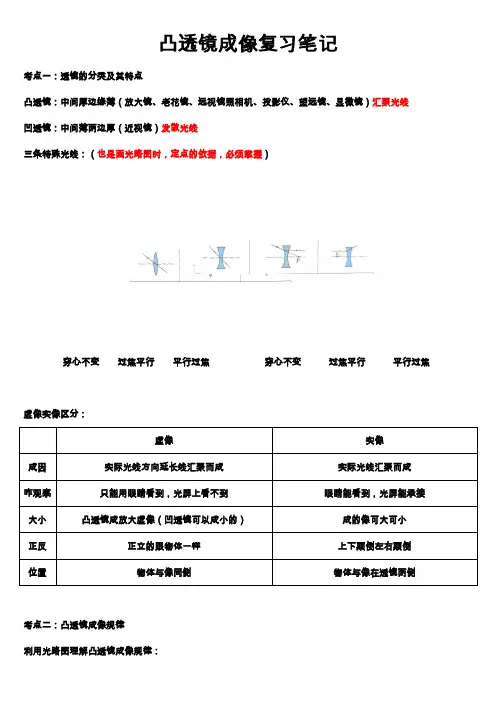

凸透镜成像复习
凸透镜成像复习笔记考点一：透镜的分类及其特点凸透镜：中间厚边缘薄（放大镜、老花镜、远视镜照相机、投影仪、望远镜、显微镜）汇聚光线凹透镜：中间薄两边厚（近视镜）发散光线三条特殊光线：（也是画光路图时，定点的依据，必须掌握）穿心不变过焦平行平行过焦穿心不变过焦平行平行过焦虚像实像区分：考点二：凸透镜成像规律利用光路图理解凸透镜成像规律：凸透镜成像规律总结：物近橡远像变大，物远像近像变小规律：物距+相距≥四倍焦距 uv f 111+= 实验 探究凸透镜成像的规律１.凸透镜焦距的测量(１)将平行光垂直射向凸透镜，在另一侧移动光屏，当光屏上承接到最小、最亮的光斑时，该光斑到凸透镜的距离即焦距。
(２)移动蜡烛和光屏，当光屏上成倒立、等大的实像时，蜡烛到凸透镜的距离为二倍焦距。
２.烛焰、凸透镜和光屏调整要求及目的:三者的中心在同一高度，使像能成在光屏的中央。
３.根据像的变化调整物体或光屏的位置:根据成实像时“物远像近像变小”进行调整。
４.光屏上找不到像的原因(１)凸透镜、烛焰、光屏的中心不在同一高度；(２)蜡烛在一倍焦距以内或蜡烛在一倍焦距处；(３)像的位置超出了光具座范围。
５.凸透镜被遮住一部分时对成像的影响:仍然可以看到完整的像，但是由于射到像上的光线减少，光屏上像的亮度会较暗。
６.随着蜡烛燃烧变短，像在光屏上的位置变化及调节方法:像逐渐向上移动，将光屏向上调节或将凸透镜、光屏同时向下调节。
７.在凸透镜和物体之间放眼镜时使像成在光屏上的调节方法:加凹透镜光线推迟会聚，保持凸透镜和蜡烛位置不动，光屏远离凸透镜；加凸透镜光线提前会聚，保持凸透镜和蜡烛位置不动，光屏靠近凸透镜。
８.实像与虚像的区分:实像都是倒立的，而虚像都是正立的；实像可以呈现在光屏上，也可以用眼睛观察到，虚像不能呈现在光屏上，只能用眼睛观察到，观察时眼睛在透镜的另一侧正对凸透镜。
９.当光屏上成像时，去掉光屏，人眼在光屏处能否观察到像:能，凸透镜成的是实像，有实际光线会聚到人眼上。
凸透镜、凹透镜成像规律光路图简单易懂
透镜的应用： 凸透镜用于矫 正远视眼，凹 透镜用于矫正
近视眼
凸透镜和凹透镜的形状和结构
凸透镜：中间厚边 缘薄的透镜，形状 有球面形、抛物线 形等。
凹透镜：中间薄边 缘厚的透镜，形状 有球面形、双曲面 形等。
透镜的材质片组成，可 用来矫正视力或作为 摄影镜头等光学仪器 的一部分。
添加标题
凹透镜的成像规律还包括：当物体位于焦点以内时，物像同侧，像的位置由物距决定，且像距随着物距的减小而 增大；当物体位于焦点以外时，物像异侧，像的位置由像距决定，且像距随着物距的增大而减小。
添加标题
凹透镜的成像规律还包括：当物体位于凹透镜的焦距以内时，成正立、放大的虚像，且虚像在物体同侧；当物体位于凹透 镜的焦距以外时，成倒立、缩小的实像，且实像在物体异侧。
优点：可以矫正近视，适合近视患者使用 缺点：无法矫正远视，不适合远视患者使用 注意事项：使用时需保持清洁，避免刮伤
如何正确选择和使用凸透镜和凹透镜
凸透镜和凹透镜的优缺点比较 凸透镜和凹透镜的选择依据 使用凸透镜和凹透镜的注意事项 凸透镜和凹透镜的应用场景
汇报人：XX
凹透镜的应用场景
矫正近视：通过凹透镜 的折射作用，将远处物 体发出的光线会聚在视 网膜上，从而矫正近视。
制作望远镜：凹透镜 可以作为望远镜的目 镜，将远处的物体放 大，便于观察。
制作显微镜：凹透镜 可以作为显微镜的目 镜，将微小的物体放 大，便于观察和研究。
制作投影仪：凹透 镜可以作为投影仪 的光学元件，将图 像投影到屏幕上。
光线通过凸透镜后，折射光线会聚于一点，这一点称为焦点
光线通过凸透镜后，折射光线的反向延长线会聚于一点，这一点称为虚焦点
光线通过凸透镜后，会沿着直线传播，不会发生折射或反射等现象 凸透镜可以用于放大物体，例如老花镜和放大镜等
凸透镜成像的规律光路图
u>2f
u=2f
2f>u>f
对比前三个图，你会发现物体离凸透镜越 远 （填“远”或“近”）， 近，像离凸透镜越_____ 变大 像的大小会逐渐 _____（填“变大”或“变 小”）。
分析凸透镜成像特点（七）
2f f O f 2f 2f f O f 2f 2f f O f 2f
当物体放在距离凸透镜小于一倍焦距的位 折 射后，将折射光线 置时，光线经过凸透镜的___ 正立 、 _____ 放大 的____ 虚 像， 反向延长，形成一个_____ 同侧 （填“同侧”或 像和物体的位置在透镜的_____ “异侧”）。应用实例放大镜 _____________。
分析凸透镜成像特点（六）
凸透镜成像规律（口诀法）
• 一倍焦距分虚实， • 二倍焦距分大小， • 物近像远像变大。
成倒立 缩小实像 U>2f 2f>u>f u<f 成倒立 放大实像
2f
照相机 幻灯机
f
放大镜
O
f
2f
凸透镜成像规律（列表法） 物距u
u＞2f u＝2f 2f＞u＞f u＝f u＜f
物距u
放大
凸透镜成像的性质
大小
分析凸透镜成像特点（四）
2f
f
O
f
2f
u=f
当物体放在距离凸透镜等于一倍焦距的位 折 射，在透镜的另 置时，光线经过凸透镜的____ 不能 成像（填“能”或“不能”）， 一侧______ 产生平行光 应用实例____________________ 。
分析凸透镜成像特点（五）
2f
f
O
凹透镜成像规律光路图总结
凹透镜成像规律光路图总结凹透镜是一种透镜，在光学中广泛应用。
它的形状呈现为中间比较薄小，边缘则比较厚大。
凹透镜的成像规律与凸透镜的成像规律正好相反，所以在研究成像规律时，需要分别考虑两种透镜的不同特性。
一. 凹透镜的形成凹透镜的形成，是通过在光学材料中切割出一块透镜来实现的。
该透镜的形状是中央凹陷，边缘凸出，这样的结构对光线产生了特定的影响，使其能够在一定距离内收敛光线。
二. 凹透镜的成像规律基础凹透镜的成像规律，是基于折射理论来解释的。
当光线从一个媒介进入到另一个媒介时，会发生折射现象，这时光线的角度和方向就会被改变。
在凹透镜的情况下，折射产生的光线可以通过光路图来表示。
光路图是将光线通过透镜时的路径绘制出来，用于分析透镜的成像规律，这也是我们研究凹透镜成像规律的基础。
三. 凹透镜的成像类型在凹透镜的情况下，成像类型又可以分为实像和虚像两种。
实像是指光线聚焦在物距一侧，观察者可以观察到的图像。
在绘制光路图时，可以通过虚线将延长线相交的点表示出来。
虚像是指光线并没有真实聚焦，而是看起来像是在透镜物距一侧的某个位置产生的图像。
在绘制光路图时，如果物体距离透镜的距离小于其焦距，那么就会产生虚像。
四. 凹透镜成像规律步骤了解凹透镜成像规律之后，就可以通过一个简单的步骤来进行分析。
1. 确定物体位置和大小。
2. 确定透镜的位置和大小。
3. 绘制光路图，找到光线的路径。
4. 确定物体的实像或虚像位置。
5. 确定实像或虚像大小和方向。
五. 凹透镜的应用凹透镜在现实生活中有着广泛的应用，其中最重要的应用领域是图像学。
它可以用于照明、摄影、显微镜以及眼镜等领域。
凹透镜也可用于焦散或色散，当它用于放大望远镜时，可以大幅度增加图像的清晰度和清晰度，使得图像变得更清晰，更真实。
六. 总结凹透镜的成像规律与凸透镜的成像规律正好相反，需要单独加以探讨。
凹透镜成像规律可以通过光路图来解释和表示，分为实像和虚像。
凹透镜广泛地应用于图像学，照明、摄影、显微摄像机、眼镜等领域，为人们提供了重要的工具和解决方案。
凸透镜成像规律归纳总结
凸透镜成像的特点和应用见下表：
A．幻灯机B．照相机C．放大镜D．潜望镜
例3、琦琦同学在做“探究凸透镜成像规律”实验时用画像代替蜡烛，她在透明的玻璃板上用黑色笔画了个
（2）烛焰在一倍焦距处不成像；
（1）为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，
直到光屏上出现一个（填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为
位置，光屏上会出现清晰
A．将蜡烛适当远离透镜，光屏适当靠近透镜B．将蜡烛适当靠近透镜，光屏适当远离透镜
A. 小孔成像是光沿直线传播形成的
A．倒立、放大的实像B．倒立、缩小的实像
6．以下是学习了关于“平面镜成像”和“凸透镜成像”的知识后，总结出的关于实像和虚像的一些特点，
A．缩小、倒立的实像
2．多媒体辅助教学以它的独特魅力给课堂教学增添了生机和活力。
多媒体教室的投影银幕是用粗糙的白布8．小明在做“探究凸透镜成像规律”的实验时，所用凸透镜焦距为
同学们根据实验数据得出的结论是：物体离凸透镜越近，像就越大。
他们得出的结论完整吗？
凸透镜与光屏的距离，直到光屏上出现一个。
凸透镜成像规律复习(专题)
透镜成像规律我们已经探究过凸透镜成像规律，知道像的情况物距（u）像距（v）放大缩小倒立正立实像虚像u > 2f 2f > v> f 缩小倒立实像u = 2f v =2f 等大倒立实像2f >u > f v > 2f 放大倒立实像u=f 不成像u < f v > u 放大正立虚像那么为什么物体放在不同的位置，会出现不同的像的情况呢？今天我们就从光路来分析总结其中的规律。
各种规律成像的光路图如下:【规律总结】1、两个分界点f和2ff 为像的正倒和虚实的分界点；2f 为像的大小的分界点2、u、v和像的大小关系当u>f时u↑v↓像↓；当u<f时u↑像↑3、实像虚像（1）实像：1、由实际光线（直射光线、折射光线）会聚而成的2、能用光屏承接，也可用眼睛看到3、实像都是倒立的（如小孔成像、投影仪和照相机成的像）（2）虚像1、由实际光线（反射光线、折射光线）的反向延长线会聚形成的2、成虚像的位置并不存在实际光线，因此虚像不能用光屏承接，而只能用眼睛观察3、虚像都是正立的，并且像与物的左右相反（如用放大镜看到的物体的像、平面镜和球面镜里所成的像）4、作图：三条特殊的光线（1）过光心的光线（2）过焦点的光线，（3）平行于主光轴的光线【注意】做实验时必须调整烛焰、凸透镜、光屏，是三者的中心在同一高度，目的是使烛焰的像成在光屏的中间自 我 检 测一 、选择题1、下列光学器件中，能对光线起发散作用的是：( )Ａ．平面镜 Ｂ．凸透镜 Ｃ．凹透镜 Ｄ．潜望镜2、下列现象中，人眼看到的是物体的实像的是( )A ．用放大镜看指纹B ．在岸边看到鱼在云中游C ．在海边看海市蜃楼D ．看电影3、为了防盗，在门上装上一个“猫眼”，使屋内的人能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是：（ ）A ．凸镜B ．凹镜C ．凹透镜D ．凸透镜4、测绘图人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若使用航空摄影照相机的镜头焦距为50mm ，则底片到镜头间的距离为（ ）Ａ.１００mm 以外 Ｂ.５０mm 以内 Ｃ.略大于５０mm Ｄ.恰为５０mm5、如右图1，一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，则下列说法正确的是（ ）A.薄膜上的积水形成一个大的凸透镜，如果其焦点恰好在干草处，干草有可能燃烧B.透镜都是固体物质组成的，液体不能起凸透镜作用C.起凸透镜作用的应是塑料薄膜D.水和塑料薄膜共同起凸透镜作用6、有一物体在凸透镜5倍焦距以外的地方，沿着主光轴逐渐移到1.5倍焦距处，像的变化是：（ ）A ．从小变大B ．从大变小C ．不变D ．从小变大，又从大变小7、某同学在做研究凸透镜成像实验时，保持凸透镜位置不变，如图2，先后使烛焰位于a 、b 、c 、d 四点，并分别调整光屏的位置，实验后，他归纳出以下说法，其中错误的是( )Ａ．使烛焰位于a 点时，屏上出现的实像最小Ｂ．使烛焰位于c 点时，屏上出现的实像最大C ．使烛焰位于b 点时，成缩小的实像D ．使烛焰位于d 点时，成放大的实像8、用照相机拍集体照，发现有一部分人没进入镜头，这时应采取的方法是：（ ）A.把照相机向人移近，同时增大底片到镜头之间的距离B. 把照相机向人移近，同时减小底片到镜头之间的距离C. 把照相机向人移远，同时增大底片到镜头之间的距离D. 把照相机向人移远，同时减小底片到镜头之间的距离 图2 f２f图19、下列关于显微镜的物镜和目镜成像情况说法正确的是：（ ）A.物镜成倒立、放大的虚像，目镜成正立放大的虚像B.物镜成倒立、放大的实像，目镜成正立放大的虚像C.物镜成倒立、放大的虚像，目镜成正立放大的实像D.物镜成倒立、放大的实像，目镜成正立放大的实像10．把高2 cm 的发光棒立于焦距为5 cm 的凸透镜前，在凸透镜后的光屏上成了4 cm 高的像，物体离凸透镜的距离可能是( )A 、7.5 cmB ．12.5 cmC ．4.5 cmD ． 10 cm11、某同学在学习“眼球折光系统”一节时，制作了一个眼球模型，如下图3，模型中的凸透镜相当于晶状体，烧瓶的后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图示表示的眼球模型和应采取的矫正措施分别是（ ）A.远视眼模型，用凸透镜矫正B.近视眼模型，用凹透镜矫正C.近视眼模型，用凸透镜矫正D.远视眼模型，用凹透镜矫正12、在2008年北京奥运会安保工作中将采用人脸识别系统，如图4，识别系统的摄像机可自动将镜头前lm 处人脸拍摄成数码相片，通过信号线传递给计算机识别，摄像机的镜头( )A ．相当于凸透镜，焦距可为0．1mB ．相当于凹透镜，焦距可为0．1mC ．相当于凸透镜，焦距可为0．5mD ．相当于凸透镜，焦距可为0．6m13、如果把一个玻璃球分割成五块，其截面如图5所示，再将这五块玻璃a 、b 、c 、d 、e 分别放在太阳光下，那么能使光线发散的是 （ ）A ．aB ．bC ．cD ．d14、小星同学利用太阳光测量凸透镜的焦距，方法如图7所示。
凸透镜、凹透镜成像规律光路图(简单易懂)
其主要应用在：照像机、 人的眼睛
F
F
凸透镜成像
按要求画出光路图
A
F
F
B
凸透镜成像
B` A
F B
F A`
物距等于2f成 像规律
成倒立、等大的实像，像 与物异侧，物距等于像距。
其主要应用在：其很少应 用
F
F
凸透镜成像
按要求画出光路图
概念 凸透镜 凹透镜
透镜
透镜分为了二类：
一类中间厚边缘薄的叫 凸 透镜
一类中间薄边缘厚的叫凹透镜
主光轴：透镜中连接两侧面 球心的直线叫透镜的主光轴
主光轴
光心：在透镜的主光轴上有个特
殊的点经过它的光线传播方向不
发生改变
凸透镜对平行于主光轴的平行 光线行有会聚作用
焦点、焦距
其主要应用在：放大镜、 老花镜。
F
Fห้องสมุดไป่ตู้
凹透 镜 成 像
按要求画出光路图
A
F
F
B
凹透 镜 成 像
A
A`
F B`
F
B
凹透镜成 像 规律
成正立、缩小的虚像，像 与物同侧，物距大于像距 的绝对值。
其主要应用在：近视镜、 猫眼。
焦
点
焦距
凹透镜对平行于主光轴的平行 光线行有发散的作用
虚
虚焦距、虚焦点
焦
点
虚焦距
凸透镜 凹透镜
实像
虚像
虚像
凸透镜 凹透镜
实像
