《建筑CAD教程,共6章》第三章_绘制平面图
3.7绘制散水
• 设置图层O为当前层，用直线（L）、偏移（O） 等命令绘制外围的散水。
3.8绘制楼梯间
设置楼梯图层为当前层，主要应用直线（L）、偏移 （O）、修剪（TR）、多义线（PL）等命令。
3.9文字标注
• 设置文字标注样式
3.9文字标注
• 进行文字标注
• 设置当前层为文字标注，标注门、窗、标高等， 需要绘制或者插入标高符号图块，标高中±的控 制符为%%P。
3.10尺寸标注
• 设置尺寸标注样式（将1：1的相关数据乘 以100倍）
3.10尺寸标注
• 设置尺寸标注样式
3.10尺寸标注
• 设置尺寸标注样式
3.10尺寸标注
• 设置尺寸标注样式
3.10尺寸标注
•Hale Waihona Puke 设置尺寸标注样式3.10尺寸标注
• 设置当前层为尺寸标注，用线性标注、连续标注、基线标注 等方式标注三道图形尺寸。
3.4绘制窗洞线、门洞线
• 用直线（L）、偏移（O）、修剪（TR）、阵列命令（AR） 绘制门洞线。中间两排门洞线距离两侧外墙为1180，门的 大小为1000，执行矩形阵列时的行间距为1800，列间距 为3600；右边山墙中间的门大小为1200。
3.4绘制窗洞线、门洞线
• 用修剪（TR）命令删去窗洞线、门洞线之间多余的墙线。
3.11加入图框
• 插入图块（I）A3，并将其放大（SC）100倍，移 动图框将绘制好的平面图包含于图框中，加上图名 “底层平面图”（文字高度为700），下划线(多义 线PL绘制)，以及比例尺“1:100”（文字高度为 400）。
图1
图2
绘制图框
• ④在较小的矩形的右下角绘制一个140×32的矩形，再用 直线（L）绘制如图所示尺寸的标题栏（图3）； • ⑤标注文字（图3），大的文字高度为8，小的文字高度为 4。
图3
绘制图框
• ⑥在标题栏上方绘制指北针，圆的半径为12，字母N的高度 为7，内接三角形底边宽为3（可用多线绘制），得到图4; • ⑦调整线条颜色，外框为蓝色，里面较小的矩形为粉红色， 右下角标题栏外框为红色，得到图5,可以用图块存盘命令 （W）将图框作为块保存（命名为A3）。
3.5绘制窗线
• 设置图层门窗为当前层，用直线（L）、阵列 （AR）等命令绘制。一个完整的窗线是4条直线， 间隔分别为130、120、120。
3.6绘制门及开启线
• 用多义性（PL）、阵列（AR）、镜像（MI）等命令 绘制。门可以用宽度为45的多线绘制，中间两排门 的大小为1000；侧门2扇，大小为600，正门6扇，大 小为840。
3.2绘制轴线
• 用画圆（C）、文字（DT），给轴线编号，圆圈直 径为8或10，数字、字母的高度为7。然后使用SC 命令将其放大100倍。
3.3绘制墙线
• 设置图层墙体为当前层 • 方法一：用多义线（PL）、偏移（O）、修剪（TR） 等命令绘制； • 方法二：用多线(ML)等 命令绘制（下图）。
第三章 绘制建筑平面图
绘制图框
幅面代号 尺寸代号 b ×l c a
A0 841×1189
A1 594×841 10
A2 420×594 25
A3 297×420 5
A4 210×297
幅面及图框尺寸（mm）
绘制图框
• ①绘制矩形（REC）420×297； • ②用偏移命令（O），使矩形往里偏移5个单位（图1）； • ③用拉伸命令（S），把小的矩形往右拉伸20个单位(图2)；
3.3绘制墙线
• 将绘制的多线分解（X），然后用修剪（TR）等命 令删除多线相交处多余的线条。
3.4绘制窗洞线、门洞线
• 用直线（L）、偏移（O）、修剪（TR）、阵列命令（AR） 绘制窗洞线。上下两排窗洞线距离两侧轴线为1050，窗户 宽为1500，执行矩形阵列时的行间距为12130，列间距为 3600；左边山墙中间的窗户宽为1200。
图4
图5
注意：绘图时结构图严格按照1：1的比 例进行绘制，绝对不能将结构图进行缩放； 只能将图框进行放大。 图框放大的比例〉结构长度与图框边长的比值
3.1设置绘图环境
• 图层设置
3.2绘制轴线
• 设置图层轴线为当前层，用直接命令（L）、偏移 命令（O）绘制墙体轴线，轴线从上到下间距为 5100、1800、5100，从左到右的间距都为3600。
使用AutoCAD进行建筑平面图设计的教程
使用AutoCAD进行建筑平面图设计的教程第一章：AutoCAD软件介绍AutoCAD是一款由美国AutoDesk公司开发的专业计算机辅助设计（CAD）软件。
它广泛应用于建筑、机械工程、土木工程等领域，可以帮助设计师们快速、准确地完成平面图的设计工作。
第二章：AutoCAD软件安装与基本设置在开始使用AutoCAD之前，首先需要进行软件的安装与基本设置。
下载并安装AutoCAD软件后，打开程序，点击选项菜单，我们可以进行界面、单位、字体等设置，根据具体需求进行个性化配置。
第三章：绘制建筑平面图的基本步骤（1）创建新文件：在AutoCAD软件中点击“新建”按钮，选择绘图单位和纸张大小，创建一个新的文件。
（2）绘制边界：使用线段或矩形工具绘制建筑物的边界。
（3）绘制墙体：选择直线工具，在边界线上绘制建筑物的墙体，并为其设置合适的厚度。
（4）绘制门窗：使用门窗工具绘制建筑物内部的门窗。
（5）绘制内部隔墙：使用直线工具在建筑物内部绘制隔墙。
（6）标注尺寸：使用标注工具对绘制好的建筑平面图进行尺寸标注，以便在后续设计中能够准确测量。
（7）添加文字说明：使用文本工具添加文字说明，包括建筑物功能、房间名称等。
（8）保存文件：点击“保存”按钮，将绘制好的建筑平面图保存到计算机中。
第四章：常用绘图命令和技巧（1）直线命令：使用“line”命令可以画直线，通过指定两个点的坐标即可绘制直线。
（2）偏移命令：使用“offset”命令可以在建筑物边界等线条上平行移动，快速生成墙体等。
（3）阵列命令：使用“array”命令可以复制和平移选定的图形，帮助快速生成隔墙、窗户等。
（4）修改命令：使用“move”、“copy”、“rotate”命令可以对已有的图形进行移动、复制、旋转等操作。
（5）分层管理：使用“layer”命令可以将建筑平面图中的不同元素分层管理，便于后续编辑和修改。
（6）使用快捷键：熟悉AutoCAD的常用快捷键可以大大提高绘图效率，例如“C”键表示圆弧命令，“Z”键表示撤销命令等。

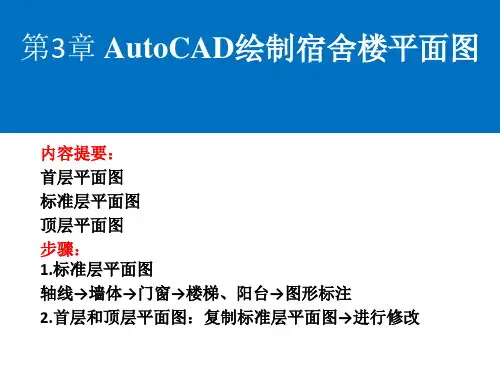

建筑CAD3 平面图cad
（a）绘制墙垛
（b）打断或修剪墙线
1. 绘制雨篷
3.1.4绘制雨篷和楼梯
（a）主入口雨篷
（b）次入口雨篷
（a）“对象追踪”多段线起点
（b）多段线的绘制点
主入口雨篷绘制步骤
3.1.4绘制雨篷和楼制
【直线】
【矩形】 追踪
【偏移】50
【阵列】
3.1.4绘制雨篷和楼梯
3.1.5图形标注
2.尺寸标注和编辑
（1）绘制确定尺寸线位置的辅助线 建筑制图标准规定：图样轮廓线以外的尺寸界线，距图样最外轮廓之间 的距离，不宜小于10mm。平行排列的尺寸线的间距，宜为7～10mm，并 应保持一致。 增加“辅助线”图层，绘制和偏移生成上、下、右最内侧（第三道）尺 寸线大概位置的辅助线，尺寸线间距为700。
创建窗的多线样式，最外侧的两条线间距为 100，而不是240，是为了使多线样式具有通 用性，如在240墙中画窗，将比例改为2.4； 绘制370墙中的窗，将比例改为3.7
3.1.3 绘制墙体和门窗
2.用“多线”命令绘制一个房间的窗
先在墙线图层中绘制窗洞位置再绘制窗。
（1）创建多线样式（格式） （2）用新建的多线样式“四线窗-100”绘制窗—— 调用【多线】（ML）命令
（a）编辑前
夹点编辑“C-3”处的尺寸标注
（b）编辑后
3.1.5图形标注
2.尺寸标注和编辑
（3）通过夹点编辑尺寸标注 1）编辑端部尺寸标注“120”的文字位置，使文字往外移。 2）编辑“C-3”处的尺寸 3）修改会议室外墙处的尺寸
（a）删除并编辑尺寸 会议室外墙处尺寸的修改
（b）修改后
3.1.5图形标注
6.完成其他部分的墙体和门窗
（1）绘制走道和楼梯间的墙和窗
CAD中绘制建筑平面图的详细步骤
CAD中绘制建筑平面图的详细步骤建筑平面图是建筑设计中非常重要的一部分，通过使用CAD软件能够快速、准确地绘制平面图。
下面将详细介绍CAD中绘制建筑平面图的步骤。
第一步，打开CAD软件，新建一个空白文件。
选择合适的页面尺寸和图层设置，通常建议选择国际标准A4纸尺寸，并新建一个图层用于绘制平面图。
第二步，开始绘制建筑的外墙轮廓。
选择线段工具，点击起点，依次点击每个拐点，最后点击终点来闭合轮廓。
如果建筑平面图有多个楼层，可以通过复制和平移来绘制其他楼层的轮廓。
第三步，绘制建筑物内部的墙体。
选择线段工具，根据平面图的比例尺，在建筑轮廓内部绘制墙体的起点和终点。
使用CAD软件的拖动和复制功能可以更方便地绘制并重复使用某些常见的墙体。
第四步，添加门窗等建筑物的开口。
选择矩形工具，绘制门窗的轮廓，然后选择修剪工具将其修剪到墙体上。
可以使用CAD软件的阵列功能来快速复制并排列多个相同的门窗。
第五步，标注和注释建筑平面图。
选择标注工具，在平面图上标注建筑物的尺寸、房间面积等信息。
选择注释工具，在平面图上添加文字描述、箭头、图例等注释。
第六步，绘制建筑物的内部布局。
使用线段工具绘制房间、走廊等内部区域的轮廓，使用填充工具填充不同的区域。
第七步，绘制建筑物的家具和设备。
选择相应的家具和设备图标库，从中选择合适的图标，并将其拖放到平面图上。
第八步，调整图层和颜色。
根据需要，可以调整不同图层的显示和颜色，使平面图更加清晰易读。
第九步，保存和打印建筑平面图。
保存平面图的文件，并选择合适的纸张和打印设置，将其打印出来或导出为其他格式的文件。
以上是CAD中绘制建筑平面图的详细步骤。
通过CAD软件的强大功能和灵活性，我们可以更高效地完成建筑设计工作，并且可以随时进行修改和调整。
希望本教程能对初学者提供一些帮助，让他们更快地掌握CAD绘图技巧。
CAD第三章 绘制建筑平面图
3.3绘制墙线
• ①设置图层墙线为当前层，用200的多线(ML) 绘制 初始墙线。
3.3绘制墙线
• ②将绘制的多线分解（X），然后将最外层的4条墙 线往外偏移（O）130，删去被偏移的4条墙线，形 成370墙线。
3.3绘制墙线
• ③ 用修剪（TR）命令，夹点编辑，直线（L）命令 等对直线相交情况进行修改，形成墙线。
3.8 绘制散水、雨篷
• 设置图层O为当前层，用直线（L）、偏移（O） 等命令绘制外围的散水及雨篷。
3.9 绘制楼梯间
设置图层楼梯为当前层，主要应用直线（L）、偏移（O）、 修剪（TR）、多义线（PL）等命令(教材109-110)。
3.10 加入图框
• 将A3图框放大（SC）100倍，再移动(M)图框，使图形在图 框中居中放置。
绘制图框
幅面代号 尺寸代号
b×l c a
A0
A1
A2
841×1189 594×841 420×594 10 25
幅面及图框尺寸（mm）
A3
A4
297×420
210×297
5
绘制图框
• ①绘制矩形（REC）420×297； • ②用偏移命令（O），使矩形往里偏移5个单位（图1）； • ③用拉伸命令（S），把小的矩形往右拉伸20个单位(图2)；
3.5开窗洞、门洞
• 用修剪（TR）命令删去窗洞线、门洞线之间多余的墙线。
3.6绘制窗线
• 设置图层门窗为当前层，用直线（L）、偏移（O）、阵 列（AR）等命令绘制。一个完整的窗线是4条直线，上下 两个间隔为150，中间的间隔为70。
3.7绘制门及开启线
• 用多段性（PL）、阵列（AR）、镜像（MI）等命令绘制。门 可以用宽度为45的多义线绘制，中间两排门的大小为1000； 侧门2扇，大小为600，正门6扇，大小为840。
使用CAD绘制平面图的步骤
使用CAD绘制平面图的步骤CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用的绘图工具，可以用于制作平面图、工程图等。
本文将介绍使用CAD绘制平面图的步骤，帮助初学者快速了解并掌握使用CAD进行平面图设计的技巧。
第一步：创建新的绘图文件打开CAD软件后，首先需要创建一个新的绘图文件。
在CAD的主界面上选择文件-新建，或者使用快捷键Ctrl+N，即可创建一个空白的绘图文件。
第二步：设置绘图单位和比例尺在开始绘图之前，我们需要根据实际需要设置绘图的单位和比例尺。
在CAD的主界面上，选择格式-单位，或者使用快捷键Ctrl+Shift+U，弹出单位设置对话框。
根据实际需求选择合适的单位（如英制或公制），并设置适当的比例尺，以确保绘制的平面图符合实际尺寸比例。
第三步：绘制基本图形在CAD中，可以使用各种命令和工具来绘制各种基本图形，如线段、圆形、矩形等。
根据平面图的需求，选择相应的绘图命令，通过指定坐标或者拖拽方式来绘制基本图形。
可以使用鼠标进行缩放、平移等操作，以便更好地查看和编辑绘制的图形。
第四步：添加文本和标注在绘制平面图时，通常需要添加文本和标注，以说明各个元素的名称、尺寸等信息。
在CAD的主界面上，选择插入-文本，或者使用快捷键Ctrl+Shift+T，即可插入文本。
通过点击绘图界面指定文本位置，并输入相应的文字内容，完成文本添加。
对于标注，可以使用标注命令，在绘图界面指定标注的起点和终点，并输入相应的标注文字。
第五步：编辑和修改图形在CAD中，可以对已绘制的图形进行编辑和修改，以满足实际需求。
选择编辑-修改，或者使用快捷键Ctrl+M，进入编辑和修改模式。
通过选择需要编辑的图形，可以对其进行平移、缩放、旋转等操作。
还可以通过裁剪、延长、连接等命令来修改图形的形状和尺寸。
第六步：设置图层和图层属性在CAD中，图层可以用于控制和管理不同元素的显示和编辑。
选择格式-图层管理器，或者使用快捷键Ctrl+Shift+L，打开图层管理器对话框。
建筑制图CAD绘制工程图平面图的绘制ppt课件
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
绘制过程
(1)设置绘图环境 (2)绘制轴线及柱网 (3)绘制墙体、门窗 (4)绘制楼梯及雨蓬
(5)尺寸标注，文字标注 (6)整理平面图 (7)图幅、图框、图标 (8)打印输出等
子任务一 设置绘图环境
1.绘图单位设置
建筑工程中，长度类型为小数， 精度为0；角度的类型为十进制数， 角度以逆时针方向为正，方向以东 为基准角度。
选择“格式|单位”，或在命令行 中键入UNITS(UN)，将弹出如图4-2 所示的“图形单位”对话框，用户可 在对话框中进行绘图单位的设置。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
子任务一 设置绘图环境
5.模板文件的创建
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 ❖ 建筑平面设计绘制一般从定位轴线开始。确定了轴线就确定了整个建 筑物的承重体系和非承重体系，确定了建筑物房间的开间深度以及楼 板柱网等细部的布置。所以，绘制轴线是使用AutoCAD进行建筑绘 图的基本功之一。 ❖ 定位轴线用细点画线绘制，其编号标注在轴线端部用细实线绘制的直 径为8mm圆圈内。横向编号用阿拉伯数字1、2、3等，从左至右编 写；竖向编号用大写拉丁字母A、B、C等，从下至上编写，大写拉丁 字母中的I、O、Z不能做轴线编号，以免与数字相混淆。
建筑制图CAD绘制工程图平面图的绘制课件
图形编辑
对已绘制的图形进行编辑 、修改、完善。
cad软件的界面介绍
菜单栏
包含cad软件的所有功能，包括文件操作、 绘图工具、修改工具等。
绘图区
用于显示和编辑图形的地方。
工具栏
将常用命令以图标形式排列，方便用户快速 访问。
命令行窗口
显示当前正在执行的命令，也可以输入命令 和参数。
cad软件的常用命令
绘制墙体轮廓
使用CAD软件的线条工具绘制出客厅 的墙体轮廓，包括门洞和窗户。
添加家具和摆设
根据客厅的布置，添加家具和摆设， 如沙发、茶几、电视柜等。
标注尺寸和文字
标注客厅的尺寸和文字说明，如房间 面积、地面材料等。
绘制卧室平面图
确定空间大小和比例
绘制墙体轮廓
根据卧室的实际大小，确定图纸上的比例 尺，以便准确绘制平面图。
建筑制图的基本要素
建筑制图主要包括图样、尺寸和文字说明三个基本要素。
建筑制图的发展历程
古代建筑制图
古代建筑制图主要依靠手绘，技法较为简单，主要用于表达建筑物的外观和结 构。
近代建筑制图
随着科技的发展，近代建筑制图开始采用计算机辅助设计（CAD）技术，使制 图更加精确、便捷。
建筑制图的基本规范
制图标准
使用CAD软件的线条工具绘制出卫生间的墙体轮廓，包括门洞和窗户。
添加洁具和设备
根据卫生间的布置，添加洁具和设备，如浴缸、马桶、洗手盆等。
标注尺寸和文字
标注卫生间的尺寸和文字说明，如房间面积、地面材料等。
05
工程图绘制技巧与优化
提高绘图效率的技巧
熟练掌握常用命令
熟悉并熟练掌握CAD软件中的 常用命令，如直线、圆、矩形 等基本绘图命令，能够大大提
《建筑CAD》最新备课课件：第3章 绘制建筑平面图
3.3 绘制轴圈、编号及双墙线
一、本节目标 二、涉及到的命令 三、操作要点提示 四、小结
一、本节目标
本节以绘制轴圈及其编号为例，学习掌 握AutoCAD的命令在绘制施工图中的运用技 巧；通过绘制墙线，进一步熟悉AutoCAD基 本绘图和编辑命令。
二、涉及到的命令
1、Circle（绘制圆） 2、Osnap（目标捕捉） 3、DDedit（文本编辑） 4、Pline（绘制多义线）
●门线及其开启线的绘制还有多种方法，我们只 需掌握自己较为熟练的一种即可。
●本节中的内容较多，需要认真练习，在重复练 习的基础上掌握各种命令的应用技巧，尤其是 透明命令在绘图编辑命令中的运用。
3.5 绘制散水及其他细部
一、本节目标 二、涉及到的命令 三、操作要点提示 四、小结
一、本节目标
本节将继续完善施工平面图，通过一 些细节（散水、标高、指北针符号）的绘 制，进一步学习AutoCAD常用命令的各种 应用技巧。
三、操作要点提示
1、绘制一个窗洞线 2、完成其他窗洞线 3、开门洞 4、墙线修剪 5、绘窗线及其编号 6、删除多余实体 意行间距、列间距有 正负之分。
●墙线修剪时，因为剪切范围较大，所以我们将 局部放大剪切之后，再平移视窗，再剪切，直 至完成全部剪切任务。
3.3 绘制轴圈、编号及双墙线
3.4 绘制门窗
3.5 绘制散水及其他细部
3.6 标注尺寸
3.1 图幅、图框、图标
一、本节目标 二、涉及到的命令 三、操作要点提示 四、小结
一、本节目标
二、涉及到的命令
1、Line（绘制直线） 2、Copy（拷贝） 3、Offset（偏移复制） 4、Trim（剪切图形） 5、 Pedit（多义线编辑） 6、Save（存盘）
边做边学AutoCAD建筑制图立体化教程第3章绘制和编辑平面图形三
边做边学AutoCAD建筑制图立体化教程第3章绘制和编辑平面图形三contents目录01 /绘制建筑平面图02 /编辑建筑平面图03 /绘制和编辑建筑立面图04 /绘制和编辑建筑剖面图05 /绘制和编辑建筑详图绘制建筑平面图绘制建筑平面图的步骤01020304 05绘制完成后，保存并打印出图纸。
添加尺寸标注，确保图形的准确性和可读性。
使用偏移、修剪等编辑命令，对绘制的图形进行修改和完善。
使用直线、圆弧等基本绘图命令，绘制出建筑的墙体、门窗等基本结构。
打开A u t o C A D软件，新建文件并设置好单位和绘图比例。
绘制建筑平面图的基本命令•L I N E：绘制直线C I R C L E：绘制圆A R C：绘制弧线P L I N E：绘制多段线R E C T A N G L E：绘制矩形E L L I P S E：绘制椭圆P O L Y G O N：绘制多边形T E X T：添加文本D I ME N S I O N：添加尺寸标注B L OC K：创建和插入块H A T C H：填充图案S C A L E：调整图形比例M O V E：移动图形C O P Y：复制图形M I R R O R：镜像图形R O T A T E：旋转图形O F F S E T：偏移图形T R I M：修剪图形E X T E N D：延伸图形F I L L E T：倒角C H A M F E R：倒圆角E X P L O D E：分解块G R O U P：组合图形L A Y E R：管理图层C O L O R：设置颜色L I N E S T Y L E：设置线型L I N E W E I G H T：设置线宽Z O O M：缩放视图P A N：平移视图U N D O：撤销操作R E D O：恢复操作绘制建筑平面图的实例绘制墙体：使用直线工具绘制墙体，并设置墙体的厚度和材质。
绘制家具：使用矩形工具绘制家具，并设置家具的大小和位置。
建筑制图CAD绘制工程图平面图的绘制课件
确保图纸符合国家相关规定，如建筑制图 标准（GB/T 50104-2010）。
如指北针、比例尺等符号，确保图纸准确 无误。
图纸深度与完整性
根据工程需要，确保图纸达到相应深度， 内容完整。
图纸审查与修改
完成绘制后，进行自查和校对，确保无误 后提交。
05
CAD技术的发展趋势
01
02
03
智能化
参数化设计
常见问题及解决方法
线条不直或形状不标准
使用辅助线或调整线条宽度，确保精确度。
元素重叠或覆盖
利用图层管理或调整元素顺序，避免重叠。
比例尺把握不准
注意图纸上的比例尺，确保绘制内容与实际 相符。
文字标注不规范
统一字体、字号和颜色，确保图纸易读易懂。
遵守国家制图标准与规范
遵循国家制图标准
使用规范符号与标记
绘制办公楼平面图
总结词
办公楼平面图是展示办公楼内部布局和功能的图纸，包括办公室、会议室、休息区等设 施的位置和尺寸、人流的流向等。
详细描述
办公楼平面图的绘制需要考虑到人流的流向，合理安排各功能区的位置和尺寸。同时， 还需要考虑到办公室、会议室、休息区等设施的使用需求，合理设置其位置和尺寸。在 绘制过程中，需要遵循建筑制图规范，确保图纸的准确性和规范性。最后，需要进行标
设置绘图界限
设置图层和线型
根据建筑平面图的绘制需要，创建不 同的图层，并设置相应的线型、线宽 和颜色，以便于区分不同类型的图形 元素。
确定图纸的绘图界限，确保绘制的建 筑平面图在图纸范围内，避免出现超 出边界的情况。
绘制建筑平面图
01
02
03
绘制建筑轮廓线
根据设计图纸上的建筑平 面图，使用CAD软件中的 绘图工具绘制建筑的轮廓 线。
