山武SDC10操作手册
山武SDC15M使用说明书
设置
■ 安装场所
请把本机设置在如下场所。 ・除供给电源及继电器接点输出外，输入输出模件的共模电压：对大
地间的电压为 33Vr.m.s.以下，峰值 46.7 以下，DC70V 以下。 ・无高温﹑低温﹑高湿度﹑低湿度的场所。 ・无硫化气等腐蚀性气体的场所。 ・粉尘﹑油烟的较少的场所。 ・直射日光及风雨不能直接触及的场所。 ・机械振动﹑冲击少的场所。 ・远离高压线﹑焊接机附近及电气干扰发生源附近的场所。 ・远离如锅炉等有高压点火装置 15m 以上的场所。 ・受电磁干扰少的场所。 ・无可燃性液体或蒸气的场所。
事件输出
继电器
电 源
ＡＣ电源 ＡＣ１００～２４０Ｖ
● 输入输出间隔离 实线围住部分与其他信号绝缘
电源 PV输入 下载器通讯
控制输出1
内部回路
事件输出1 事件输出2 事件输出3
有无输入输出根据型号决定。
1
各部的名称和功能
QW
ᶃ
ᶆ
TQ NPEF
SEZ NBO FW FW FW PU PU QBSB
安装件（附属品）
（单位：mm）
端子螺丝 .
使用上的注意 拧紧附属的安装件螺丝，安装件不能摇动状态时再拧半圈螺丝， 固定到盘上。 如果过分拧紧螺丝，可能会使外壳变形。
● 盘开孔图 单台安装
３０ 以上．
多台安装
（单位：mm）
Y/
热电偶输入
(K, J, E, T, R, S, B, N, PLII, Wre5-26,DINU, DINL)
热电阻输入 (Pt100/JPt100)
AC电源 (AC100～240V)
3点事件继电器输出
胜利仪器 VICTOR 6100三相电能表现场校验仪使用说明书
销售商：深圳市驿生胜利科技有限公司地址：深圳市福田区泰然六路泰然大厦D座16楼电话：4000900306（0755）8242503582425036传真：（0755）82268753E-mail:***********************生产制造商：西安北成电子有限责任公司地址：西安市泾河工业园北区泾园七路电话：************目录1.产品介绍 (1)1.1功能特点 (1)1.2面板介绍 (1)1.3按键操作 (2)2.界面操作 (3)2.1主菜单界面 (3)2.2参数设置界面 (4)2.3电气测试界面 (5)2.4电表校验界面 (6)2.5走字实验界面 (7)2.6接线判定界面 (7)2.7变比测试界面 (9)2.8电能质量界面 (10)2.9历史数据界面 (12)2.10系统信息界面 (14)2.11打印设置 (14)2.12网络方式 (15)3.使用方法 (16)3.1三相三相测量原理 (16)3.2三相四线测量原理 (16)3.3三相三线钳表输入 (17)3.4三相三线直接输入 (18)3.5三相四线钳表输入 (19)3.6三相四线直接输入 (20)3.7单相接线 (20)3.8电能表脉冲信号输入 (20)3.9仪器送检时脉冲测试线的使用方法 (21)4.技术指标 (22)4.1通常指标 (22)4.2标准电能脉冲常数 (22)4.3一般技术规格 (22)5.附录 (23)5.1注意事项 (23)5.2组合按键 (23)5.3采样脉冲接口示意图 (23)5.4直接脉冲测试线引脚 (24)5.5U盘文件格式 (24)5.6三相三线错误接线组别对照表 (24)5.7三相四线错误接线组别对照表 (29)5.8关于电能表的精度等级 (30)6.整机装箱清单 (31)1.产品介绍VICTOR6100三相电能表现场校验仪是一款专门为现场校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计开发的一款便携式设备。
山武定位器安装及调试(建议收藏)
山武定位器安装及调试（建议收藏）一、山武定位器概况AVP100/102是智能型阀门定位器，能连接到调节阀的4-20mA输出回路上，所有调整有电子模板完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其他特殊的应用。
AVP100/102型采用二线制4-20mA标准信号，可直接安装于现有的控制系统中。
二、定位器的安装1. AVP100/102的安装AVP100/102智能定位器适用于直行程和角行程的执行机构，重量约1.7Kg。
安装方式与普通定位器相同。
注意：（1）装配AVP100/102时要注意，避免影响安全。
（2）不要损坏丝口，如后盖螺纹和其他螺纹。
根据执行机构的尺寸和形式，AVP的选型中已配置了安装板的形式。
如执行机构是特殊形式，AVP也有合适的安装支架，执行机构的校正设置已编入了AVP的程序中。
通过自整定，就能校正AVP。
2、安装步骤（1）、先用两只内六角螺钉把安装板固定在AVP上，拧紧螺钉，并把定位器固定到调节阀执行机构上。
（2）、把执行机构上的反馈销穿定位器反馈杆开孔内。
（3）、反馈杆与反馈销成90度。
（4）反馈杆与AVP本体用两只内六角螺栓固定。
保证反馈杆旋转角最大为±20度，如超过角度，AVP不能正常工作。
（5）在大执行机构上使用延长形反馈杆。
（6）连接气源管，下端为进气口，上端为输出气源口（与执行机构膜头相连）。
连接号气源后在将定位器内的手/自动切换螺钉用螺丝刀向左旋转至水平位，切换至手动。
（7）调节过滤减压阀，使阀门开度到50%，调节反馈销位置，使反馈杆成水平（阀开度为50%），固定反馈销（这一步主要确保供气与反馈杆初始位置的对应关系），切换手/自动螺钉于自动位置。
（8）在直行程的执行机构上，旋转角度为±20度；如超过角度，需延长反馈杆。
3、双气缸（无弹簧）双作用AVP安装安装步骤：（1）安装双作用放大器于AVP的输出口。
（2）输入气源至双作用放大器“SUP”口。

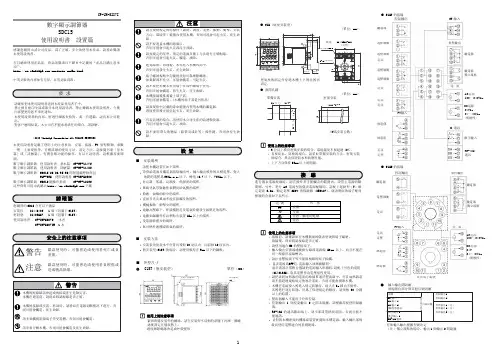

数字显示调节器SDC15使用说明书 设置篇
1
● C15T 的接線 控制輸出
繼電器
電壓脉衝
電壓脉衝 電流 電壓脉衝 電壓脉衝 電流
電流 電流
熱電偶
PV輸入
熱電阻
電流 電壓
● C15S 的接線 控制輸出
繼電器
電壓脉衝
電流
CT 輸入
事件輸出 繼電器
繼電器 獨立接點 電源 AC電源 100～240Vac DC電源 24Vac / 24～48Vdc (無極性) DI/通訊 數字輸入
接線
進行儀表電源配線時，請在操作者手能觸及的範圍內，設置主電源切斷 開關。另外，進行 AC 電源型的儀表電源配線時，請配上遲動型（T）額 定電流 0.2A、額定電壓 250V 的保險絲（IEC127）。儀表側面的端子配列 標號的含義如下表所示。
記號
～
內容 直流 交流 注意﹑觸電的危險 注意
使用上的注意事項 接線前，請確認貼在本機側面的儀表型號與端子編號。 接線後，務必確認接線是否正確。 請使用適合 M3 的壓接端子。 輸入輸出信號線遠離動力線或電源線 50cm 以上。而且不能在 同一配線管或線槽內。 請注意壓接端子等不能與相鄰的端子接觸。
RS-485 通訊
事件輸出
繼電器
繼電器 獨立接點
電流 電壓
PV輸入
熱電阻
熱電偶
電源
AC電源 100～240Vac
DC電源 24V / 24～48Vdc
(無極性)
底座端子編號
● 輸入輸出間隔離 實線圍住部分與其他信號隔離
電源 PV 輸入 CT 輸入 1 CT 輸入 2 編程器通訊 數字輸入 1 數字輸入 2 RS-485 通訊
para
該圖上的顯示或設定只用于說明。 根據型號或設定內容，有不能顯示的情况。
[山武]温控仪
![[山武]温控仪](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/8f0e19c0a1c7aa00b52acb84.webp)
辅助输出 －
2 ○○
3点
电流
4 ○－
独立2点
－
5 ○－
独立2点
电流
VI 选项(2)
CT输入 2点
数字输入(DI) 4点
通讯 RS-485
0 ○○
－
－
－
1 ○○
○
○
－
2 ○○
○
○
○
VII 选项(3)
00 ○ ○ 无
D0 ○ ○ 有测试报告
T0 ○ ○ 热带处理
K0 ○ ○ 防腐蚀（硫化物对策）
B0 ○ ○ 热带处理＋测试报告
·插座型(S)
调节器
(单位:mm)
·开孔尺寸
独立安装
密集安装 （N:安装台数）
1-3
调节器
调节器
SDC25
数字显示调节器
SDC25是一种具有全量程输入的数字指示调节器，其PID控制系统使用新型控 制算法，即“RationaLOOP PID”（微分先行PID）和“Just-FiTTER”(快速 回复设定值）。 最多2路控制输出（这一数量依据不同的型号而不同）可以使用，输出种类可 选择继电器输出、电压脉冲输出、电流输出。
名称
智能编程软件（含使用手册和编程电缆） 智能编程软件（不含使用手册和编程电缆） 端子盖 插座(适用于C15S) 电流互感器(直径5.8mm) 电流互感器(直径12mm) 硬防护盖 软防护盖 安装支架(C15T提供,也可用于C15S) L型延长编程电缆 密封垫圈（20个）
1-2
调节器
尺寸
·盘装型 (T)
最大5W（24VdcI IV V VI VII 例：C25TR0UA1000
序号
选择
说明
三菱Q 系列PLC 串行通讯模块与山武温控仪的通讯
三菱Q系列PLC串行通讯模块与山武温控仪的通讯三菱电机自动化(上海)有限公司深圳办事处李剑锋摘要：在工业控制中，可编程控制器(PLC)使用非常广泛。
然而在设备控制中经常使用到不少现场控制仪表，这些仪表通过与PLC交换数据，在设备控制中发挥着各种各样的作用，而且他们与PLC 的通讯方式也是多种多样的。
本文详细介绍了三菱Q系列PLC与山武温度仪通过RS485协议通讯的应用。
Abstract：In the industry control, the PLC used very popular. But in the equipment control, many instruments are be used, these instrument communication with PLC and exchange data. They play various roles in the equipment control and there are various communication way. The article introduce the MITSUBISHU Q series PLC used RS485 protocol to communicate with the YAMATAKE controller SDC15.关键词：三菱Q系列PLC 串行通讯 RS485通讯温控仪Keywords：MITSUBISHI Q series PLC serial communication RS485 temperature controller一、引言Q系列PLC是三菱全新的一款中大型PLC，它和小型系列FXPLC不一样，采用模块化结构，处理功能非常强大，广泛应用于机械设备、生产线控制场合，也应用于电厂、水处理等大型项目中。
在工业控制场合中，网络通信应用越来越广泛，而三菱公司的Q系列PLC共有三层网络，上层信息层，也即以太网层，用于上位计算机和现场PLC之间的数据通讯；中间控制层，即为H网，用于PLC与PLC之间的数据通讯；底层设备层，即为现场总线CC-Link，用于控制现场的I/O输入以及多方厂家的控制设备。
山武 SVP3000 Alphaplus 智能阀门定位器 AVP100 102 使用说明书
株式会社山武SVP3000 Alphaplus智能阀门定位器型号：AVP100/102使用说明书CM4-AVP100-20011版：2005年8月参考英文CM2-AVP100-2001 2版型号AVP100/102-SVP3000 Alphaplus智能阀门定位器i前言ii型号AVP100/102-SVP3000 Alphaplus智能阀门定位器前言型号AVP100/102-SVP3000 Alphaplus智能阀门定位器iii目录第一章：前言1-1 : SVP型号.......................................................................................................................................1-1 1-2 : 通信..............................................................................................................................................1-2 1-2-1: 手动通信...............................................................................................................................1-2 1-2-2: 使用现场智能通信装置（SFC）............................................................................................1-2 1-2-3: 使用HART通信装置.............................................................................................................1-2 1-2-4: HART通信装置（用于AVP102型）.....................................................................................1-3 1-3 : SVP示意图....................................................................................................................................1-4第二章：安装2-1 : SVP装配.......................................................................................................................................2-3 2-1-1: 安装SVP反馈杆...................................................................................................................2-3 2-2 : SVP安装步骤................................................................................................................................2-5 2-3 : 气源..............................................................................................................................................2-7 2-4 : SVP初始调整................................................................................................................................2-8 2-5 : 电气接线.......................................................................................................................................2-9 2-5-1: 接线原则...............................................................................................................................2-10 2-5-2: 接线步骤...............................................................................................................................2-10 2-6 : 用于无弹簧双作用执行机构的SVP（双作用放大器）...................................................................2-11 2-6-1: 将双作用放大器安装到SVP上..............................................................................................2-12 2-6-2: 不带过滤减压阀直接安装的双作用SVP................................................................................2-13 2-6-3: 将双作用SVP安装到薄膜执行机构上...................................................................................2-14 2-6-4: 将双作用SVP安装到角行程执行机构上...............................................................................2-14 2-6-5: 自动设定...............................................................................................................................2-15第三章：调整3-1 : 自动设定.......................................................................................................................................3-1 3-1-1: 用开度开关进行自动设定....................................................................................................3-2 3-2 : 零点-量程调整.............................................................................................................................3-3 3-3 : 现场智能通信装置.........................................................................................................................3-5 3-4 : SFC键盘操作................................................................................................................................3-6 3-5 : SFC出错.......................................................................................................................................3-6 3-6 : SFC开始通信................................................................................................................................3-6 3-7 : 用现场智能通信装置进行自动设定和零点－量程调整...................................................................3-7 3-8 : 手动SVP设定...............................................................................................................................3-11 3-9 : 用SFC设定控制信号／阀门开度之间的关系.................................................................................3-14 3-9-1: 示例......................................................................................................................................3-15 3-10 : 确认SVP输入信号、EPM输出和阀门开度输出..........................................................................3-18目录第四章：使用HART 通信装置进行配置4-1 : HART 通信装置的功能...................................................................................................................4-24-2 : 启动通信......................................................................................................................................4-44-3 : 确认和修改一般信息.....................................................................................................................4-64-3-1: 设备信息..............................................................................................................................4-64-3-2: 厂商.....................................................................................................................................4-74-4 : 设备条件.......................................................................................................................................4-84-4-1: 电流输入值 （单位：mA ）..................................................................................................4-84-4-2: 输入信号% （百分比） 值 （单位：%）...........................................................................4-84-4-3: 阀门开度 （单位：％）.......................................................................................................4-84-4-4: 驱动信号（EPM （电－气转换器模块） 驱动信号） （单位：％）......................................4-84-4-5: 温度 （设备内部温度） （单位：℃）...............................................................................4-84-4-6: 上次配置数据......................................................................................................................4-94-5 : 配置和标定（设备设定和标定）..................................................................................................4-104-5-1: Mode （切换SVP 模式）......................................................................................................4-104-5-2: Input signal range （设定电流输入值）................................................................................4-104-5-3: Valve sys config （阀门系统配置）......................................................................................4-114-5-4: Dynamic chara （动态特性）................................................................................................4-124-5-5: Valve chara （阀门特性）....................................................................................................4-144-5-6: Tvl cut off （开度截止）.......................................................................................................4-154-5-7: Calibrate （标定）................................................................................................................4-164-5-8: Diag parameters （诊断参数）............................................................................................4-184-5-9: Burst mode （触发模式）......................................................................................................4-254-6 : 初始设定.......................................................................................................................................4-264-7 : Maintenance （维修）..................................................................................................................4-274-7-1: Dummy input sig （仿真输入信号）.....................................................................................4-274-7-2: Dummy drive sig （仿真驱动信号）......................................................................................4-274-7-3: User data save （用户数据保存）.........................................................................................4-284-7-4: Correct reset （修正复原）....................................................................................................4-284-8 : Device status （设备状态）............................................................................................................4-294-8-1: Failures （故障）...................................................................................................................4-294-8-2: Notices （提示）...................................................................................................................4-294-8-3: Valve diagnostics （阀门诊断）.............................................................................................4-30目录第五章：维修5-1 : 自动/手动选择开关......................................................................................................................5-1 5-1-1: A/M开关的结构..................................................................................................................5-1 5-1-2: 操作步骤...............................................................................................................................5-2 5-2 : 滤网更换和节气喷嘴维修..............................................................................................................5-3 5-3 : 清洁挡板.......................................................................................................................................5-4 5-4 : EPM （电－气转换器模块）平衡调整..........................................................................................5-5 5-5 : 绝缘电阻测试................................................................................................................................5-6 5-5-1: 测试步骤...............................................................................................................................5-6 5-5-2: 判定标准...............................................................................................................................5-6 5-6 : 使用带增幅器的SVP时的调整步骤...............................................................................................5-7 5-7 : 默认内部数据值表.........................................................................................................................5-8 5-8 : SVP 内部方框图和SVP I/O流程图.................................................................................................5-9第六章：故障排除6-1 : 故障排除.......................................................................................................................................6-1 6-1-1: 使用SFC...............................................................................................................................6-1 6-1-2: 使用HART通信装置.............................................................................................................6-2 6-1-3: 一般故障排除方法................................................................................................................6-2插图列表图 1-1概况.............................................................................................................................1-1图 1-2山武现场智能通信装置.................................................................................................1-2图 1-3HART 通信结构.............................................................................................................1-3图 1-4SVP 示意图...................................................................................................................1-4图 2-1SVP 反馈杆...................................................................................................................2-3图 2-2SVP 最大动作范围........................................................................................................2-4图 2-3....................................................................................................................................2-4图 2-4....................................................................................................................................2-5图 2-5....................................................................................................................................2-6图 2-6....................................................................................................................................2-7图 2-7....................................................................................................................................2-8图 2-8....................................................................................................................................2-9图 2-9....................................................................................................................................2-11图 2-10双作用放大器已安装到SVP 上.....................................................................................2-12图 2-11不带过滤减压阀直接安装的双作用SVP........................................................................2-13图 3-1....................................................................................................................................3-3图 3-2....................................................................................................................................3-4图 3-3....................................................................................................................................3-14图 3-4....................................................................................................................................3-14图 3-5....................................................................................................................................3-15图 3-6流量特性概况...............................................................................................................3-16图 4-1HART 通信装置.............................................................................................................4-1图 4-2HART 通信结构.............................................................................................................4-5图 4-3.....................................................................................................................................4-15图 4-4强制全开值和强制全关值.............................................................................................4-15图 5-1A/M 开关的结构...........................................................................................................5-1图 5-2从自动（正常）操作状态切换到手动操作状态...........................................................5-2图 5-3从手动操作状态切换到自动操作状态...........................................................................5-2图 5-4A/M 开关......................................................................................................................5-3图 5-5EPM 平衡调整..............................................................................................................5-4图 5-6EPM 平衡调整..............................................................................................................5-5图 5-7SVP 方框图...................................................................................................................5-9图 5-8SVP I/O 流程图.............................................................................................................5-10插图列表各部分说明1-2 :通信有三种与SVP 通信的方法：手动；使用现场智能通信装置(SFC )；或使用HART 通信装置。
山武SDC36数字式调节器简易说明
2、按（∧）（∨）键选择相应数值，确定其动作种类，按（enter）键确认（常用 数值：1：PV 上限即高报，2：PV 下限即低报）；
三、参数设置
（一）、进入库选择
1、通电正常后，按（display）键，第一屏运行显示（传感器未接或参数未设会 闪烁显示 AL01—AL11 报警，属于正常现象）；
2、连续按（Para）键 2S 以上，变为参数库选择显示（第一屏闪烁显示 mode， 此时已进入 mode 参数库）；
3、按（∧）（∨）键选择其它需要设置的参数，再按（enter）键进入。 （二）、PV 量程种类设置
（三）、SP 值设定
1、按（display）键数次，使第二屏 sp 旁 LED 灯亮，此时为 SP 显示状态； 2、按（enter）键，此时第二屏数字闪烁，按（＜）（∧）（∨）键更改为所需数 值； 3、按（enter）键，确认修改，此时数值由闪烁变为常亮，SP 值设定完成。
（四）、事件动作设定（以事件 1 为例）
[display]键
运行显示状态下切换显示项目，在库选择或库设定等运行状态以外时，按此 键回到运行显示状态。
[para]键
运行显示状态下连续按 2s 以上，切换到库选择显示状态。
[＜]、[∨]、[∧]键 在数值的增减、移位时使用，[∨][∧]键还可以进行库或显示项目的切换。
[enter]键
设定值的变更开始（从灯亮到闪烁）及确定变更中的设定值（从闪烁到灯亮）。
注：1、热电偶、热电阻、电流、电压输入接线时由于端子公用，使用时只能选择一种信号 接入！2、事件 EV1、EV2、EV3 的接线必须与设定值相对应，特别是在设定同一个控制参数的 高、低报警时， EV1、EV2、EV3 端子接线、事件设定值、参数 E1C1、E2C2、E3C3（选择事 件动作类型）三者必须对应，否则，高、低报警搞反，出现控制错误。
山武自动化仪表(上海) SDC15 键操作指南
键操作与显示变更○根据有无附加可选项、型号、显示设定(C73～C78)、显示级别(C79)的不同，有不显示的项目。
○设定变更中按[para]键时，将取消操作，并按下记项目显示。
运行显示具体的操作例: 初始设定项目: 运行状态设定项目· 4所示的顺序编号为红字的地方，有注意以下的注意事项在设定了键锁的场合，数值不会闪烁，数值不可变更。
进行数值变更时，请务必解除键锁。
记事本机可由C79设定显示级别: 显示级别可从3种中选择。
显示级别按多功能设定＞标准设定＞简单设定的顺序，可显示·设定的项目越多。
另外，多功能设定可显示所有的项目。
○ 表中的「●」是多功能设定及标准设定的显示项目。
○ 要改变显示级别、请参阅右下方的2007年3月中文初版(05) 日文初版上海本部 上海市虹桥路3号港汇中心2座2608室 邮编：200300电话：021-********，2336 传真：021-********北京支店 北京市朝阳区朝外大街20号联合大厦1107室 邮编：100020电话：010-********，7572 传真：010-********华南支店 深圳市南山区桃园路1号西海明珠大厦1211、1212室 邮编：518052电话：0755-******** 传真：0755-********计装中心 北京市朝阳区朝外大街20号联合大厦1107室 邮编：100020电话：010-******** 传真：010-********天津办事处 天津市河西区苏州道2号文华国际商务中心1614室 邮编：300203电话：022-********，9260 传真：022-********沈阳办事处 沈阳市和平区南京南街52号鸿源大厦1005室 邮编：110001电话：024-******** 传真：024-********苏州办事处 苏州市西环路6号苏州国际经贸大厦22楼09B单元 邮编：215008电话：0512-******** 传真：0512-********广州办事处 广州市天河区龙口东路5号龙辉大厦508室 邮编：510635电话：020-******** 传真：020-********成都办事处 成都市一环路南一段22号红瓦大厦622室 邮编：610041电话：028-********，6285 传真：028-********厦门联络所 厦门市嘉禾路370号1904第3间 邮编：361000电话：0592-******* 传真：0592-*******香港 香港新界荃湾横龙街77-87号富利工业大厦3号楼电话：00852-21496633 传真：00852-21496600。
山武定位器和横河定位器调试步骤与方法
山武定位器和横河定位器调试步骤与方法一、山武定位器调试步骤：1、调整自动设定是一种独特的程序，可用来自动进行定位器的各种调整。
用开度开关进行自动设定,执行自动设定和零点-量程调整时需要对定位器进行观察。
开度按钮用来启动自动设定和进行手动零点-量程标定，步骤：（1）将定位器的输入信号设定为DC 18±1mA；（2）打开SCP的前盖，按住开度按钮到“UP”位置（对于Flowing Rotary VFR阀门为“DOWN”）；（3）按住此按钮，直到阀门开始动作（约3秒），将启动自动设定程序，松开此按钮（4）阀门从全关到全开往返两次。
之后，阀门开启到50%的位置，并保持3分钟；（5）通过改变输入信号确认自动设定程序已经完成。
整个自动设定过程约需3分钟；注：执行自动设定过程中，请勿将输入型号设定到4mA 以下。
（只要信号在4-20mA范围内，自动设定过程中改变输入信号不会影响程序的执行。
）如果输入信号跌倒4mA以下，则自动设定将无效，且必须重新开始。
自动设定完成后，信号维持在至少4mA的水平，并至少保持30秒钟，以确保数据和参数被保存到SVP内存中。
操作结束后，通过改变输入信号检查阀门的动作，并确认阀门是否移到与信号相对应的正确位置。
如满度位置发生偏移，再执行满度调整。
2、零点-量程调整自动设定后，定位器已将其自身标定到阀门的全关（零点）和全开（量程）值。
如果阀门不能获得其开度与定位器控制信号之间的正确关系，则按以下步骤手动调整零点-量程。
注：只有关闭和全开输入信号（例：4-20）与储存在定位器中的，或工厂中设定于定位器中的关闭和全开输入信号设定相同，开度开关才会工作。
（1）将阀门调整到关闭位置（零点）的步骤：a、从控制器输入对应阀门全关位置的电流信号（例：4mA）；b、通过按开度按钮“UP”或“DOWN”，调整阀门全关位置。
强制关闭功能默认值设定为0.5%。
（2）将阀门调整到全开位置（量程）的步骤：a、从控制器输入对应阀门全关位置的电流信号（例：20mA）；b、通过按开度按钮“UP”或“DOWN”，调整阀门全关位置。
