风向风速传感器
风速风向传感器
风速风向传感器风速风向传感器是一种用于测量风速和风向的设备，其在气象、环境监测以及工业领域中有广泛应用。
本文将介绍风速风向传感器的原理、构造和应用。
原理风速风向传感器通常基于热线、超声波、动态压力等原理来测量风速，基于光、磁、机械等原理来测量风向。
其中较为常见的是热线原理和超声波原理。
热线原理热线原理是利用一个细长的金属丝来测量风速，该金属丝其实就是一根电热丝，在风速作用下，风会带来一定的冷却效果，使得电热丝温度降低。
通过测量电热丝的电流变化，即可反映风速的大小。
热线风速传感器具有响应速度快、精度高、维护方便等优点。
超声波原理超声波原理是利用超声波传感器来测量风速，其基本原理是将超声波传感器分别安装在风向的东西南北方向上，风速经过超声波传感器时会产生一定的超声波信号的变化，通过对这些变化进行测量即可反映风速的大小。
超声波传感器具有结构简单、响应速度快等优点。
构造风速风向传感器通常由风向传感器、风速传感器、信号处理器、数据采集器等部分组成。
不同类型的传感器其构造和特点也有所不同。
以热线原理的风速传感器为例，其主要由金属丝、加热器、电流调节器、计算器等部分组成。
金属丝作为传感器的核心部件，需要精细加工和严格控制其直径、长度、材料等因素，以确保测量精度。
同时，为了保证传感器的工作可靠性，需要加热器来保持金属丝的合适温度，电流调节器则用于控制加热器加热时的电流大小。
计算器主要用于对电热丝电流变化进行处理和输出。
而风向传感器通常由风向指示器、风向传感器和信号处理器等部分组成，其核心部件是风向传感器。
根据不同的原理，风向传感器通常分为机械式、光电式、电子式等类型。
机械式风向传感器一般由叶轮、方向盘等部件组成，方向盘会受到风的影响而转动，通过对方向盘转角的测量就能够输出风向信息。
应用风速风向传感器在气象、环境监测和工业领域中均有广泛应用。
在气象领域中，风速和风向是影响天气的两个重要因素，而风速风向传感器则是测量这两个因素的重要设备。
风向风速传感器安全操作及保养规程
风向风速传感器安全操作及保养规程前言风向风速传感器是天气预测、气象监测、风能利用以及其他领域中经常使用的仪器。
在使用传感器的过程中，安全操作和定期保养可以确保该仪器正常运行、准确测量，并延长其使用寿命。
本文旨在向使用风向风速传感器的工作人员提供有关安全操作和保养的最佳实践，并给出了必要的保养步骤，以确保精确地测量风向和风速。
安全操作安装在安装风向风速传感器时，必须遵循以下安全原则：•安装位置应远离高度、电力和其他危险物质。
•安装应该在固定的硬质物体上，能承受传感器所需要的力量。
•任何必要的安全措施应该被采取，以保证安装人员的个人安全。
启动启动风向风速传感器前，应注意以下事项：•请确认数据采集设备是否与传感器正确连接。
•传感器应在正常环境温度下进行启动，如果有较大的温度变化，应逐渐启动传感器。
•检查所有套接字和插头以确保所有连接处都牢固紧固。
操作在操作风向风速传感器时，应注意以下事项：•请不要在任何时间过程中扰动传感器，这样可以保证传感器的测量结果有效且准确。
•避免掉落、碰撞或撞击传感器。
•避免在风速传感器公称工作范围的外部工作条件下工作。
•不要让传感器过低或过高的电流或电压过载。
•不要将其暴露在高温、低温和湿度等恶劣环境下工作。
保养为延长风向风速传感器的使用寿命，必须定期进行保养。
以下是传感器的常规维护步骤：软件更新保养应根据制造商的说明，进行必要的软件更新，以确保传感器的正常工作和测量精度。
清洁保养应经常对风向风速传感器进行清洁。
在清洗过程中，应注意以下事项：•使用压缩空气或软刷子除去传感器机身表面的灰尘。
•如果传感器表面带有污垢或油渍，可以使用温和的清洁剂或去污粉来进行清洁。
•避免用尖锐物、重物或硬物对传感器进行清洁或划伤。
校准保养风向风速传感器在1~2年或是使用一定时间之后，需要进行校准保养。
校准保养的目的是为了保持测量的精度，使风向风速传感器更准确地测量风向和风速。
结论风向风速传感器的正常工作和测量精度直接关系到其安全操作和保养。

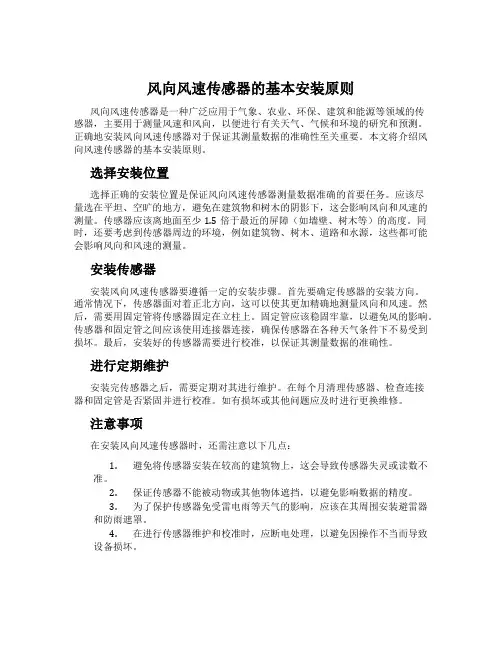

风向风速传感器的基本安装原则
风向风速传感器的基本安装原则风向风速传感器是一种广泛应用于气象、农业、环保、建筑和能源等领域的传感器，主要用于测量风速和风向，以便进行有关天气、气候和环境的研究和预测。
正确地安装风向风速传感器对于保证其测量数据的准确性至关重要。
本文将介绍风向风速传感器的基本安装原则。
选择安装位置选择正确的安装位置是保证风向风速传感器测量数据准确的首要任务。
应该尽量选在平坦、空旷的地方，避免在建筑物和树木的阴影下，这会影响风向和风速的测量。
传感器应该离地面至少1.5倍于最近的屏障（如墙壁、树木等）的高度。
同时，还要考虑到传感器周边的环境，例如建筑物、树木、道路和水源，这些都可能会影响风向和风速的测量。
安装传感器安装风向风速传感器要遵循一定的安装步骤。
首先要确定传感器的安装方向。
通常情况下，传感器面对着正北方向，这可以使其更加精确地测量风向和风速。
然后，需要用固定管将传感器固定在立柱上。
固定管应该稳固牢靠，以避免风的影响。
传感器和固定管之间应该使用连接器连接，确保传感器在各种天气条件下不易受到损坏。
最后，安装好的传感器需要进行校准，以保证其测量数据的准确性。
进行定期维护安装完传感器之后，需要定期对其进行维护。
在每个月清理传感器、检查连接器和固定管是否紧固并进行校准。
如有损坏或其他问题应及时进行更换维修。
注意事项在安装风向风速传感器时，还需注意以下几点：1.避免将传感器安装在较高的建筑物上，这会导致传感器失灵或读数不准。
2.保证传感器不能被动物或其他物体遮挡，以避免影响数据的精度。
3.为了保护传感器免受雷电雨等天气的影响，应该在其周围安装避雷器和防雨遮罩。
4.在进行传感器维护和校准时，应断电处理，以避免因操作不当而导致设备损坏。
总结风向风速传感器的安装是一个需要严格按照规定进行的过程。
正确安装和维护传感器是保证其测量数据准确的关键。
在选择安装位置、安装传感器、定期维护和注意事项等方面，都需要遵循标准步骤。
只有这样才能获得准确、可靠的测量数据，为天气、气候和环保的研究提供支持。
风速风向传感器原理
风速风向传感器原理
风速风向传感器是一种用于测量风速和风向的仪器。
其工作原理是基于流体动力学的原理。
风速传感器通常使用一个细长的杆状物体，称为杆状探头，在风中悬挂。
探头一端连接到一个敏感的传感器，该传感器可以测量由风速引起的细小位移或压力变化。
当风吹过探头时，它会施加一个力或压力，这个力或压力可以转化为电信号。
传感器中有一个敏感元件，例如应变计或压阻器。
当风压施加在探头上时，敏感元件发生形变或电阻变化。
这个变化会被传感器转化为电信号，然后通过电路进行放大和处理。
风速传感器可以根据风吹过探头引起的电信号的强度来测量风速。
在已知的环境条件下，可以通过校准来将电信号转化为实际的风速值。
在同一个风速风向传感器中，还包含一个用于测量风向的元件。
通常使用一个指向不同方向的风向标志，比如一个箭头或一个圆盘。
当风吹过探头时，风向标志会指向风的方向。
传感器会检测风向标志的位置，并将其转化为相应的电信号。
综上所述，风速风向传感器是利用风吹过探头引起的位移或压力变化来测量风速，并利用风向标志的位置来测量风向的仪器。
通过将被测量的物理量转化为电信号，并通过电路处理和放大，最终可以得到准确的风速和风向数值。
风能利用的风向与风速传感器设计与校准
风能利用的风向与风速传感器设计与校准风能利用是一种可再生的能源，被广泛应用于发电、供暖以及城市规划等领域。
其中，风向与风速传感器是关键的组成部分，用于监测和测量风能利用系统中的风向和风速。
风向与风速传感器的设计与校准对于确保风能利用系统的稳定运行至关重要。
本文将介绍风向与风速传感器的设计原理、结构及校准方法。
一、风向传感器设计与校准风向传感器主要用于测量风的方向，常用的设计原理包括机械式传感器和电子式传感器。
1. 机械式传感器机械式风向传感器常采用风向导叶和风向开关相结合的方式。
它的工作原理是风向导叶受到风的作用，转动到与风向一致的角度后，风向开关会触发信号，从而判断风的方向。
为确保机械式传感器的准确性，需要对其进行校准。
校准方法一般包括以下几个步骤：- 将风向传感器与一个准确的风向仪器放置在同一位置，确保两者在相同的风向下工作。
- 分别在不同的风向下比较风向传感器的输出信号与风向仪器的显示结果。
- 根据比较结果，调整风向传感器的误差，使其与风向仪器一致。
2. 电子式传感器电子式风向传感器采用电子元件测量风向，如霍尔元件、陀螺仪等。
它的工作原理是根据电子元件受到风作用后产生的信号，计算出风的方向。
电子式传感器相对于机械式传感器更加精确，但也需要进行校准以确保准确性。
校准方法一般包括以下几个步骤：- 将电子式传感器与一个准确的风向仪器放置在同一位置，确保两者在相同的风向下工作。
- 根据风向仪器的显示结果，将电子式传感器的输出信号与之进行比较。
- 根据比较结果，调整电子式传感器的误差，使其与风向仪器一致。
二、风速传感器设计与校准风速传感器主要用于测量风的速度，常用的设计原理包括热膜式传感器、超声波式传感器和旋翼式传感器。
1. 热膜式传感器热膜式风速传感器利用热膜受风速的影响产生的电阻变化来测量风的速度。
它的工作原理是当风通过热膜时，热膜的温度会降低，进而导致电阻值的变化，通过测量电阻变化可以得到风速的值。
风向风速传感器故障的分析与研究
风向风速传感器故障的分析与研究摘要：新桥机场跑道三端上均架设了AWOS系统设备，且均配有自动站MAWS301，其中包含了风传感器。
本文分析了一次新桥机场跑道上风传感器故障，对掌握风传感器的原理、性能、故障诊断和维护尤为重要。
关键词：AWOS系统；风向风速传感器；温控开关；一、引言安徽空管分局AWOS系统担负着机场区域气象探测的重要工作，不仅为气象预报提供精准服务，为气象观测提供实时数据；还向机场现场指挥中心、进近、塔台等部门提供气象服务信息。
2023年1月14日夜间，新桥机场R15端风向风速数据出现异常，通过对各条线路的判断和排查分析，最终确定该为温控开关故障，对以后该类型的风向风速传感器的故障排查具有借鉴意义。
AWOS系统风传感器由主要由风向传感器、风速传感器、WAC155组成。
二、AWOS系统简介AWOS系统全名为自动气象观测系统，是由机场跑道范围内的一套传感器系统和几台数据处理服务器的系统，它通过测量、收集、分发、传输气象数据，将各传感器收集的气象数据传输至中央数据单元（CDU）中进行分析处理，为机场相关部门提供即时的气象数据，从而为航空器起降的安全服务。
三、MAWS301和风向风速传感器工作原理自动站MAWS301，主要探测气象六要素，即风速、风向、温度、湿度、气压、雨量等要素的传感器设备组成，可以根据实际情况自行选择传感器。
本次故障的风速传感器WAA151和风速传感器WAV151数据为六位格雷码数字信号，经过串口测风变送器WAC155处理为RS-485总线，并发往MAWS301进行集中处理后发往中央数据单元（CDU）中，获得AVIMET上所能见到的风向风速数据。
风向传感器WAV151是低起动风速的光电风向传感器。
风向的信号发生装置是由风标转轴连接一个由风标带动的6位格雷码光码盘组成，码盘由六个等分的同心圆组成，由内到外分别作2、22、23、24、25、26等分，相邻每份作透光与不透光处理，通过位于码盘两侧同一半径上的6对光电耦合器件输出相应的6位格雷码，码盘的上面安装有一组(6个)红外发光二极管，下面有一组光电转换器(6个)，都正对码盘的6个轨道。
风速风向传感原理
风速风向传感原理风速风向传感器的原理是利用一系列的物理原理和技术来测量大气中的风速和风向。
以下是风速风向传感器的工作原理和几种常见的传感器类型。
1. 动力传感器原理：动力传感器多用于测量低速风，一般根据静压原理或动压原理进行测量。
静压原理是基于风流过传感器时产生的静压力与风速成正比的原理。
传感器内设有一个孔道，通过控制流过孔道的空气量和通过孔道的压力来测量风速。
动压原理是利用一个孔道，其中有一个管腔与空气相连接。
当风通过孔道时，管腔内会生成一定的压力差，该压力差与风速成正比。
通过测量压力差来计算风速。
2. 超声波传感器原理：超声波传感器利用超声波的传播速度与风速成正比的原理。
传感器首先发送一个超声波信号，然后测量超声波信号从传感器发射到接收器接收的时间间隔。
利用风速测量原理可以计算出风速。
3. 磁性敏感器原理：磁性敏感器通过测量地球磁场的变化来确定风向。
传感器中包含一个磁性材料，当风通过时，会改变磁性材料的方向。
通过测量这种方向变化的磁场来确定风向。
除了以上几种传感器原理外，还有一些其他的原理用于测量风速和风向。
4. 热线传感器原理：热线传感器利用电热线在风中被冷却的速度来测量风速。
传感器内部的电热线会受到风速的影响而变为不同的温度。
通过测量电热线的温度变化来计算风速。
5. 液体静压传感器原理：液体静压传感器通过液体和风之间的压力差来测量风速。
传感器内设有一个管道，风经过管道时会产生压力差。
通过测量这种压力差来计算风速。
总之，风速风向传感器利用各种物理原理和技术来测量大气中的风速和风向。
根据不同的传感器原理，可以选择适合的传感器类型来进行风速和风向的测量。
这些传感器可以广泛应用于天气预报、环境监测、航空航天等领域。
风向风速传感器的基本安装原则
风向风速传感器的基本安装原则风向风速传感器是一种用于测量环境中的风向和风速的仪器。
常用于气象、农业、建筑等领域。
正确的安装风向风速传感器非常重要，可以保证精确的测量数据和长期的稳定操作。
下面介绍风向风速传感器的基本安装原则。
安装位置风向风速传感器应该安装在空旷、无遮挡、无干扰的位置，不应该被建筑物、树木、电线等障碍物挡住。
这可以减少测量误差，保证数据的准确性。
传感器安装的高度应该足够高，能够测量到地面或建筑物之上的风速和风向。
安装角度安装角度指的是传感器与地面的夹角。
传感器的风向测量应该与正北方向成90度角，即传感器面对南方。
风速传感器应该倾斜10度，这样可以减小雨滴的影响，保证测量的准确性。
安装方式风向风速传感器的安装方式有吊装和固定安装两种。
吊装是将传感器吊在支架上，这种方式方便维护和安装，但是需要选用高强度的吊绳。
固定安装需要将传感器固定在支架上，这种方式适用于需要长期稳定的测量，但是需要考虑支架的稳定性。
接线方式传感器与数据采集设备的接线方式需要根据具体情况进行选择。
一般来说，应该选择数据线长度合适、耐久性好的接线方式。
一般常用的接线方式有电话线、双绞线和同轴电缆等。
维护保养为保证风向风速传感器的长期稳定运行和准确的测量数据，应该进行维护保养工作。
其中包括定时清洗传感器表面的杂物、检查传感器的稳定性、及时更换老化的零部件等。
同时，还需要设置一定的维护计划，定期进行维护和保养。
综上所述，风向风速传感器的精确安装对于确保测量数据的准确性和长期稳定运行非常重要。
在安装中需要注意选择合适的位置和角度，选择双重保险的安装方式以及良好的接线方式，同时还要定期进行维护保养工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
型号：EC21B
名称：风向风速传感器
特点：EC21B 型高动态性能测风传感器系三杯式，单尾翼型测风传感器，为提高测风传感器的动态特性
及耐腐蚀性等，风杯和风向标采用新一代新颖材料制成，风杯为一体式。
主要技术指标
风速部分
.测量范围：0～40m/s
.分辨率：0.1m/s
.准确度：±(0.5+0.03V) V—实际风速
.起动风速：≤0.5m/s
.距离常数：2.7m
.抗风强度：50m/s
.输出信号：RS485
风向部分
.测量范围：0～360°
.分辨率：5°(可选为:2.8125°,订货时说明)
.准确度：±5°(可选为:±3°,订货时说明)
.起动风速：≤0.5m/s
.距离常数：1.0m
.阻尼比：0.4
.抗风强度：50m/s
.输出信号：RS485
电源和工作环境
.电源: DC.5V
PH100SX风速风向传感器
PH100SX风速风向传感器由风速传感器和风向传感器组成。
风杯采用碳纤维材，强度高，起动好。
风向重锤采用附翼板，提高了动态特性。
WC-1风传感器互换性好、量程大、线性好、抗雷击能力强、工作可靠。
该传感器广泛用于气象、海洋、环境、机场、港口、工农业计交通等领域。
主要技术指标
项目风速传感器风向传感器
测量范围0～70m/s 0～360
精度±（0.3±0.03V）m/s 0.1％(线性度)
最大回转半径90mm 200mm
分辨率0.1 m/s
起动风速≤0.5 m/s ≤0.8 m/s
重量≤0.5kg ≤0.5kg
工作环境温度-60℃～50℃
湿度≤100％RH 温度-60℃～50℃
湿度≤100％RH
输入5V、12V、24V可选5V、12V、24V可选
输出5V方波、4～20mA可选
0～1000HZ测量方法:频率计数0～5V、4～20mA可选
订货时请注明电参数要求
工作原理
风速传感器的感应元件是三杯风组件，由三个碳纤维风杯和杯架组成。
转换器为多齿转杯和狭缝光耦。
当风杯受水平风力作用而旋转时，通过活轴转杯在狭缝光耦中的转动，输出频率的信号。
风向传感器的变换器为码盘和光电组件。
当风标随风向变化而转动时，通过轴带动码盘在光电组件缝隙中转动。
产生的光电信号对应当时风向的格雷码输出。
传感器的变换器采用精密导电塑料电位器，从而在电位器的活动端产生变化的电阻信号输出。
风速传感器风向传感器
结构尺寸图：
安装使用
（1）风速和风向传感器应垂直的安装在相距1米以上的横臂上。
（2）传感器壳体下部直径为Φ40，120o均匀分有三个M5的螺纹为安装部位。
（3）风向传感器在安装风标时，应先将风标杆穿过风向传感器头部的风向帽，装上平衡锤在风向帽带标志点一侧。
放平传感器并窜动风标杆时平衡锤与风标处于平衡位置。
直立后调整风标与地面垂直时，拧紧固定风向杆的风向帽上的制动螺钉即可。
（4）风向传感器上壳有一个定北标志点，安装时应将其对准北方。
（5）风向传感器已调好零，不许随意松动风向帽与主轴间的制动螺钉。
（6）测风传感器应每年给轴承注油一次，注油时应拆下风速架或风向帽，将仪表油从传感器的上轴承处注入。
（7）传感器风速、风向帽上各不动的制动螺钉均用软质密封胶密封，不要随便拆卸，拆卸后再装配时最好重新涂上胶密封。
（8）传感器电线插头按下图接线：
电阻信号输出频率输出
EC-9S(X)数字风速（风向）传感器
一、概述：
风是由许多小尺度的脉动，叠加在大尺度规则气流上的三维矢量。
但在气象学上，却把空气的水平移动叫作风，即把它作为二维矢量来考虑。
由两个参数来确定，即风速（风矢量的模数）和风向（风矢量的幅角）。
EC-9S(X)数字风速风向传感器用来测量近地风向、风速，广泛应用于气象、海洋、环境、农业、水利、电力、军事、科研、文物保护等领域。
二、杯式风传感器工作原理：
光电型的风向传感器采用低惯性轻金属的风向标响应风向，带动同轴码盘转动，此码盘按格雷码编码并以光电子扫描,输出对应风向的电信号。
光电型的风速传感器采用低惯性轻金属风杯，随风旋转，带动同轴截光盘转动，以光电子扫描输出脉冲串，输出相应于转数的脉冲频率对应值，便于采集及处理。
三、技术指标：
技术指标
风速
风向
起动风速
≤0.4m/s
≤0.4m/s
测量范围
0～70m/s
0～360°
精确度
±(0.3+0.03V)m/s
±3°
分辨率
0.1m/s
2.8125°
输出信号形式
脉冲(频率)
七位格雷码(或电位器)
工作电压
DC5V(或12V)
DC5V(或12V)
重量
0.69kg
0.92kg
环境温度
-40～+55℃
-40～+55℃
环境湿度
100%RH
100%RH
EC-8SX一体化风速风向传感器
一、概述
是我公司推出的一款新型一体化风速风向传感器，便携式防水防震结构设计，可在野外全天候使用，检测精度高，低功耗环保节能设计。
该仪器广泛用于环保，气象，农业，林业，水利，建筑，科研及教学等领域。
二．产品特点：
1．产品结构按野外工作设计，具有防风，防雨，防腐蚀，抗光老化，抗强磁干扰能力，适合在野外常年使用。
2．采用一体化结构，将风速风向采集技术合二为一，体积小，重量轻，野外携带安装极为方便。
3．外壳采用塑脂材料模具压制成型，美观坚固，安装极其简单，挂在任意处即可测试。
4．系统采用低功耗设计，数字处理技术，检测精度高。
5.风标为红色荧光表面，指示美观清晰。
三、工作原理
光电型的风向传感器低惯性轻金属的风向标响应风向，带动同轴码盘转动，此码盘按格雷码编码并以光电子扫描，输出对应风向的电信号。
光电型的风速传感器采用低惯性轻材质风杯，随风旋转，带动同轴截光盘转动，以光电子扫描输出脉冲串，输出相应于转数的脉冲频率对应值，便于对信号的采集处理。
四、技术指标
技术指标
风速
风向
实物图示
起动风速
≤0.4m/s
≤0.4m/s
测量范围
0～70m/s
0～360°
精确度
±(0.3+0.03V)m/s
±3°
分辨率
0.1m/s
2.8125°
输出信号
脉冲(频率)
七位格雷码(或电位器)
工作电压
DC5V(或12V)
DC5V(或12V)
重量
0.69kg
环境温度
-40～+55℃
-40～+55℃
环境湿度
100%RH
100%RH
整体尺寸
￠70*260（mm）。
