风向风速仪的简单介绍
风力发电机组风向风速仪原理及注意事项
风力发电机组风向风速仪原理及注意事项一、风向风速仪的原理风向风速仪主要由风速传感器和风向传感器两部分组成。
风速传感器是用来测量风的速度的，而风向传感器则是用来测量风的方向的。
1.风速传感器原理风速传感器一般采用热线式传感器，其工作原理基于热膨胀效应。
传感器中有一根热丝，当风速增加时，热丝上的冷却效应增强，热丝的温度下降。
通过检测热丝电阻的变化，可以间接测量出风速的大小。
2.风向传感器原理风向传感器通常采用风向酸碱磁斯通敏感器，其原理是基于霍尔效应。
传感器中有一组霍尔元件，当风流经传感器时，由于风的方向不同，在霍尔元件中产生不同的磁场分布，进而使霍尔元件感应到不同的磁场数值。
通过检测霍尔元件的磁感应强度，可以确定风的方向。
二、风向风速仪的注意事项1.安装位置风向风速仪的安装位置对其测量结果有重要影响。
应选择在离地面一定高度和远离阻挡物的位置安装。
阻挡物（如建筑物、树木）会产生湍流，并影响风的流动，从而导致测量结果的不准确。
2.水平校准风向风速仪应在安装后进行水平校准。
水平校准是为了保证仪器的测量结果准确无误。
一般可以通过调整仪器的安装角度来使其水平，或者通过仪器自带的校准装置进行校准。
3.定期维护风向风速仪需要定期进行维护，以保证其正常工作和准确测量。
维护包括清洁仪器表面，检查连接线路是否正常，检查传感器的工作状况等。
同时，还应定期对风向风速仪进行标定，以确保其测量结果的准确性。
4.抗干扰能力风向风速仪应具备较高的抗干扰能力，避免外部环境因素对其测量结果的影响。
例如，应具备一定的防尘、防雨功能，以保证其在恶劣天气条件下仍能正常工作。
5.数据传输与处理风向风速仪一般会配备数据传输与处理系统，用来收集、处理和存储测量数据。
在使用过程中，应确保数据传输的稳定性和准确性，同时保护数据的安全性，防止数据泄露和损坏。
总结：风向风速仪是风力发电机组的重要组成部分，它可以提供风向和风速的测量结果，以帮助调整风力发电机组的工作状态。

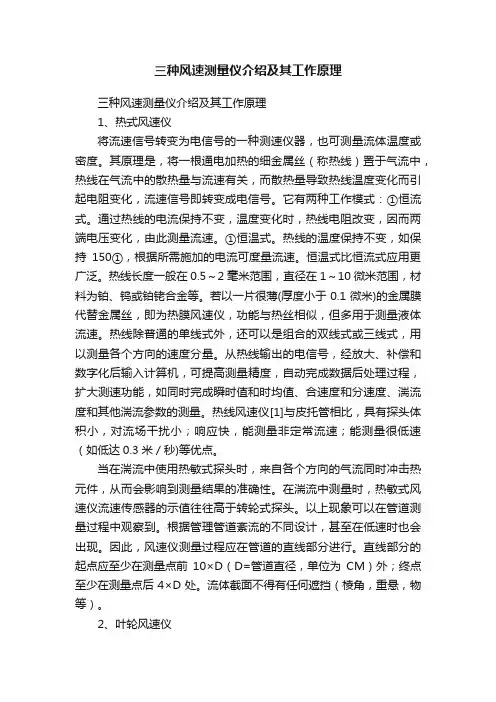

三种风速测量仪介绍及其工作原理
三种风速测量仪介绍及其工作原理三种风速测量仪介绍及其工作原理1、热式风速仪将流速信号转变为电信号的一种测速仪器，也可测量流体温度或密度。
其原理是，将一根通电加热的细金属丝（称热线）置于气流中，热线在气流中的散热量与流速有关，而散热量导致热线温度变化而引起电阻变化，流速信号即转变成电信号。
它有两种工作模式：①恒流式。
通过热线的电流保持不变，温度变化时，热线电阻改变，因而两端电压变化，由此测量流速。
①恒温式。
热线的温度保持不变，如保持150①，根据所需施加的电流可度量流速。
恒温式比恒流式应用更广泛。
热线长度一般在0.5～2毫米范围，直径在1～10微米范围，材料为铂、钨或铂铑合金等。
若以一片很薄(厚度小于0.1微米)的金属膜代替金属丝，即为热膜风速仪，功能与热丝相似，但多用于测量液体流速。
热线除普通的单线式外，还可以是组合的双线式或三线式，用以测量各个方向的速度分量。
从热线输出的电信号，经放大、补偿和数字化后输入计算机，可提高测量精度，自动完成数据后处理过程，扩大测速功能，如同时完成瞬时值和时均值、合速度和分速度、湍流度和其他湍流参数的测量。
热线风速仪[1]与皮托管相比，具有探头体积小，对流场干扰小；响应快，能测量非定常流速；能测量很低速（如低达0.3米／秒)等优点。
当在湍流中使用热敏式探头时，来自各个方向的气流同时冲击热元件，从而会影响到测量结果的准确性。
在湍流中测量时，热敏式风速仪流速传感器的示值往往高于转轮式探头。
以上现象可以在管道测量过程中观察到。
根据管理管道紊流的不同设计，甚至在低速时也会出现。
因此，风速仪测量过程应在管道的直线部分进行。
直线部分的起点应至少在测量点前10×D（D=管道直径，单位为CM）外；终点至少在测量点后4×D处。
流体截面不得有任何遮挡（棱角，重悬，物等）。
2、叶轮风速仪风速计的叶轮式探头的工作原理是基于把转动转换成电信号，先经过一个临近感应开头，对叶轮的转动进行“计数” 并产生一个脉冲系列，再经检测仪转换处理，即可得到转速值。
风速计（仪）的原理和使用方法
风速计的应用很广泛，在所有领域都能灵活运用，广泛应用于电力、钢铁、石化、节能等行业，在北京奥运会中还有其他的应用，帆船比赛，划艇比赛，野外射击比赛等都需要用到风速仪来测量。风速仪已经较为先进，除了测量风速外同时还可以测风温、风量。有很多行业都需要用到风速仪，推荐使用的行业：出海捕捞业、各类风扇制造业、需要抽风排气系统的行业等等。
除此以外还开发出许多专业用途。
◆使用方法
1．使用前观察电表的指针是否指于零点，如有偏移，可轻轻调整电表的机械调整螺丝，使指针回到零点；
2．将校正开关置于断的位置
3．将测杆插头插在插座上，测杆垂直向上放置，螺塞压紧使探头密封，“校正开关”置于满度位置，慢慢调整“满度调节”旋纽，使电表指针指在满度位置；
风速计的应用很广泛在所有领域都能灵活运用广泛应用于电力钢铁石化节能等行业在北京奥运会中还有其他的应用帆船比赛划艇比赛野外射击比赛等都需要用到风速仪来测量
风速计（仪）的原理和使用方法
◆简介
风速计(anemometer) 是测量空气流速的仪器。
◆分类
按原理可以分为：
1.风杯风速计
2.螺旋桨式风速计
3.热线风速计
11.不要摔落或重压风速计。否则，将导致风速计的故障或损坏。
12.不要在风速计带电的情况下触摸探头的传感器部位。否则，将影响测量结果或导致风速计内部电路的损坏。
6.不要将探头和风速计本体暴露在雨中。否则，可能有电击、火灾和伤及人身的危险。
7.不要触摸探头内部传感器部位。
8.风速计长期不使用时，请取出内部的电池。否则，将电池可能漏液，导致风速计损坏。
9.不要将风速计放置在高温、高湿、多尘和阳光直射的地方。否则，将导致内部器件的损坏或风速仪性能变坏。
风速风向仪的测试方法及工作原理
风速风向仪的测试方法及工作原理一、风速风向仪简介：专为各种大型机械设备研制开发的大型智能风速传感报警设备，其内部采用了先进的微处理器作为控制核心，外围采用了先进的数字通讯技术。
系统稳定性高、抗干扰能力强，检测精度高，风杯采用特殊材料制成，机械强度高、抗风能力强，显示器机箱设计新颖独特，坚固耐用，安装使用方便。
所有的电接口均符合国际标准。
风速风向仪由风速风向监控仪表、风速传感器、风向传感器、连接线缆组成，安装便捷且免调试。
风速风向仪具有技术先进，测量精度高，数据容量大，遥测距离远，人机界面友好，可靠性高的优点，广泛用于气象、海洋、环境、机场、港口、工农业及交通等领域。
二、风向仪的测试方法：该方式是测试处于通电状态下传感器因风而冷却时产生的电阻变化，由此测试风速。
不能得出风向的信息。
除携带容易方便外，成本性能比高，作为风速计的标准产品广泛地被采用。
热式风速计的素子有使用白金线、电热偶、半导体的。
三、风向仪的组成：风速风向仪风速测量部分采用了微机技术，可以同时测量瞬时风速、瞬时风级平均风速、平均风级和对应浪高等参数。
它带有数据锁存功能，便于读数。
风向部分采用了自动指北装置，测量时无需人工对北，简化测量操作。
四、风向仪的工作原理：是基于冷冲击气流带走热元件上的热量，借助一个调节开关，保持温度恒定，则调节电流和流速成正比关系。
当在湍流中使用热敏式探头时，来自各个方向的气流同时冲击热元件，从而会影响到测量结果的准确性。
在湍流中测量时，热敏式风速仪流速传感器的示值往往高于转轮式探头。
以上现象可以在管道测量过程中观察到。
根据管理管道紊流的不同设计，甚至在低速时也会出现。
因此，风速仪测量过程应在管道的直线部分进行。
直线部分的起点应至少在测量点前10×D(D=管道直径，单位为CM)外；终点至少在测量点后4×D处。
流体截面不得有任何遮挡。
(棱角，重悬，物等)：1、风速仪的转轮式探头：风速仪的转轮式探头的工作原理是基于把转动转换成电信号，先经过一个临近感应开头，对转轮的转动进行“计数”并产生一个脉冲系列，再经检测仪转换处理，即可得到转速值。

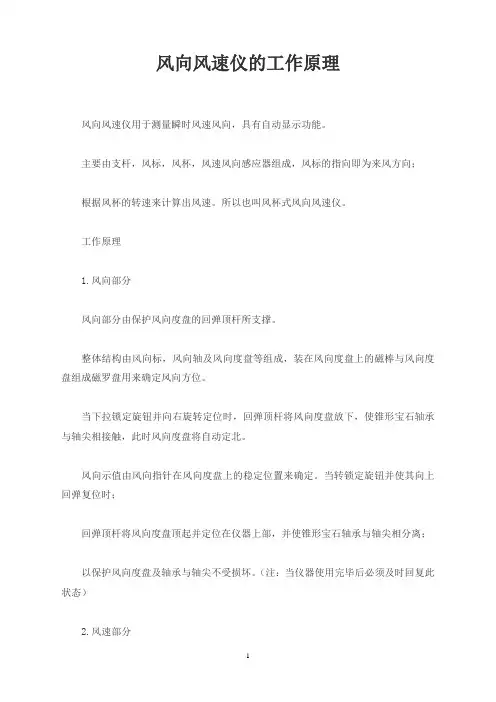

风向风速仪的工作原理
风向风速仪的工作原理风向风速仪用于测量瞬时风速风向，具有自动显示功能。
主要由支杆，风标，风杯，风速风向感应器组成，风标的指向即为来风方向；根据风杯的转速来计算出风速。
所以也叫风杯式风向风速仪。
工作原理1.风向部分风向部分由保护风向度盘的回弹顶杆所支撑。
整体结构由风向标，风向轴及风向度盘等组成，装在风向度盘上的磁棒与风向度盘组成磁罗盘用来确定风向方位。
当下拉锁定旋钮并向右旋转定位时，回弹顶杆将风向度盘放下，使锥形宝石轴承与轴尖相接触，此时风向度盘将自动定北。
风向示值由风向指针在风向度盘上的稳定位置来确定。
当转锁定旋钮并使其向上回弹复位时；回弹顶杆将风向度盘顶起并定位在仪器上部，并使锥形宝石轴承与轴尖相分离；以保护风向度盘及轴承与轴尖不受损坏。
（注：当仪器使用完毕后必须及时回复此状态）2.风速部分风速的传感器采用的是传统的二杯旋转架结构。
它将风速变成旋转架的转速。
为了减小启动风速，采用特殊材料的轻质风杯和宝石轴承支撑。
通过固定在旋转架上的装置经传感器检测后将信号传送到主机内进行测算。
风速计内的单片机对风传感器的输出信号进行采样，校正，计算；后由仪器输出瞬时风速/一分钟平均风速/瞬时风级/一分钟平均风级/平均风级对应的浪高5个参数。
测得的参数在仪器的液晶显示器上采用数字直接显示出来。
为了减少仪器的功耗，仪器中的传感器和单片机都采取了一系列降低功耗的专门措施。
为了保证数据的可靠，当电源电压太低时，显示器下部电池标记显示缺电，提示用户电源电压太低数据已不可靠，需要及时更换电池。
标签:风向风速仪。
风向风速仪的应用介绍
风向风速仪的应用介绍什么是风向风速仪风向风速仪，是一种用来测量风向和风速的仪器，它通常由一个风向传感器和一个风速传感器组成。
风向传感器通常是一个带有风向标的伸出传感器，它可以指示风的方向。
风速传感器通常是一个小电机或热线，它可以通过测量电流和电阻的变化来确定风速。
风向风速仪的应用气象学风向风速仪，是气象学中常用的一种测量工具。
气象学家们使用风向风速仪来测量风的速度和方向，以便更好地预测天气。
这些仪器通常被安装在天气站的顶部，以便获取准确的数据。
空调系统在空调系统中，风向风速仪通常用于测量空气流动的速度和方向。
这些数据对于设计和维护空气流动系统非常重要。
这些仪器通常被安装在空气流动系统的入口和出口处。
风能发电风向风速仪也是风能发电中常用的一种测量工具。
风能发电场通常会有数百个风向风速仪，用于测量风的方向和速度。
这些数据可以帮助发电设备优化其位置和风向，以产生更高的电力输出。
航空风向风速仪也被广泛应用于航空领域中。
它们通常被安装在飞机上，以测量风的速度和方向。
飞行员们可以使用这些数据来更好地控制飞机，确保安全起落。
风向风速仪的种类目前市场上有多种类型的风向风速仪，包括机械式、热线式、超声波式和光学式等，以下简单介绍几种主要类型：机械式风向风速仪机械式风向风速仪是最早被广泛使用的风向风速仪之一，它们通常使用风叶和齿轮传动器来测量风向和风速。
这些仪器经久耐用，但需要定期维护，以保持精度。
热线式风向风速仪热线式风向风速仪是一种使用热传感器来测量风速的仪器。
这种仪器通常使用细丝状的电阻丝，当电流通过时，它会发生热量变化。
风速通过电阻丝时，会改变热传感器的电阻，从而测量风速。
超声波式风向风速仪超声波式风向风速仪是一种新型的风向风速仪，它使用超声波来测量风速和风向。
这些仪器通常更准确，更快速地测量风向和风速，但需要更高的成本。
光学式风向风速仪光学式风向风速仪是一种使用光散射原理来测量风速的仪器。
这种仪器通常可以精确测量高速风，但需要更高的成本。
三种风速测量仪介绍及其工作原理
三种风速测量仪介绍及其工作原理风速测量仪是一种用于测量空气中风速的设备。
它通常由传感器、电子显示屏和数据处理单元组成，用于对风速进行实时监测和记录。
以下将介绍三种常见的风速测量仪及其工作原理。
1.热线式风速测量仪热线式风速测量仪（也称为热线气流计）是一种基于热传感器的风速测量装置。
它利用微型热敏电阻（Hot-wires）的电阻值随温度的变化而变化的特性，通过测量电阻值的变化来计算风速。
具体的工作原理如下：首先，将微型热敏电阻暴露在空气中，当空气流动时，空气带走了微型热敏电阻周围的热量，导致热敏电阻的温度下降。
然后，测量电阻值的变化，并将其转换为对应的温度差。
最后，利用热流量和风速之间的线性关系，通过计算风速与温度差之间的比例关系来确定实际的风速。
热线式风速测量仪的优点是精度高、响应速度快，适用于较高风速范围的测量。
然而，它对周围环境的温度和湿度变化较为敏感，需要进行温度和湿度的补偿，以确保测量精确性。
2.风车式风速测量仪风车式风速测量仪是一种传统的风速测量仪，通过转动风车上的叶片来判断风速大小。
具体的工作原理如下：首先，风车利用风的力量使得叶片转动。
然后，测量风车上的叶片转速，并通过转速与风速之间的已知关系，计算实际的风速。
风车式风速测量仪的优点是结构简单、操作方便，适用于较低的风速范围的测量。
然而，它受到风向的影响较大，且在较高风速下可能受到阻力较大而影响测量精度。
3.超声波式风速测量仪超声波式风速测量仪利用超声波的测量原理来测量风速。
它发射超声波信号，并测量信号从发射到接收的时间差来计算风速。
具体的工作原理如下：首先，设备发射超声波信号，经过空气传播到达接收器。
然后，测量信号从发射到接收的时间差，并利用时间差与声速之间的关系，计算实际的风速。
超声波式风速测量仪的优点是能够快速测量风速，且不受风向的影响。
它适用于各种风速范围的测量，并且具有较高的测量精度。
然而，它对空气湿度和温度变化较为敏感，需要进行湿度和温度的补偿。
风向风速记录仪功能特点及技术参数
风向风速记录仪功能特点及技术参数风向风速记录仪|风向风速监测仪|风向风速自记仪|风向风速仪简介概述：风速风向记录仪是用于记录风向和风速两个参数的仪器，是记录仪中的其中一种。
风向、风速仪用于测量瞬时风速风向，具有自动显示功能。
主要由支杆，风标，风杯，风速风向感应器组成，风标的指向即为来风方向，根据风杯的转速来计算出风速。
风速风向记录仪可广泛应用于气象、农业、工业自动化工程、智能楼宇系统、车间、仓库、博物馆、实验室、温室等应用场合。
风向风速记录仪|风向风速监测仪|风向风速自记仪|风向风速仪功能特点：风向风速记录仪手持机功能：1、小巧美观便于携带，轻触式按键，大屏幕点阵式液晶显示，全中文菜单操作。
2、采集设置：在无人看守的情况下使用，可设置定时采集，也可手动采集。
自动记录数据并存储。
3、交直流两用，内置锂电池供电：3.7v4Ah锂电池，具有充电保护、电压过低提示功能。
也可长时间放置记录地点。
4、带GPS定位功能，可实时显示采集点经纬度并保存。
（选配）5、带语音播报功能，可对超限值进行语音报警设置，对超标的参数实时普通话语音播报，亦可直接播报出实时的环境参数值。
6、数据保存功能强大，设备内部Flash可存储最近3万条数据，标配4G 内存卡可无限存储，亦可与Flash中数据同时存储。
7、既可在主机上查看数据，也可导入计算机进行查看。
8、意外断电后，已保存在主机里的数据不丢失。
9、探头具有一致性，主机可通过集线器接入不同类型的传感器，互不影响精度。
10、将传感器插入主机后便可手动搜索到多种不同类别的传感器（类似于U 盘和电脑相联接能自动感应）。
11、仪器具有32通道同时检测的扩展功能，可以实现多点同步检测，可按需要自行组合。
12、有线RS485通讯，传感器通讯电缆最远可以达到100米13、低功耗设计，增加系统监控和保护措施，防止电源短路或外部干扰而损坏，避免系统死机。
风向风速记录仪|风向风速监测仪|风向风速自记仪|风向风速仪上位机软件功能：1、显示每种参数过程曲线趋势，最大值、最小值、平均值显示查看，放大、缩小功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风向风速仪的简单介绍
一．概述
本仪器为便携式设计的三杯式风向风速仪，仪器测量部分采用了单片技术，可以同时测量瞬时风速，平均风速，瞬时风级，平均风级和对应浪高等5个参数。
该仪器所采用的液晶显示屏为专业定制，国内独创，其中测量参数和测量单位直接用汉字显示在液晶屏上，而测量数据显示的数字高达18mm，便于教学演示时较远距离观察。
本仪器采用低功耗设计并采用液晶（LCD）显示，大大减少了仪器的功耗。
而且带有数据锁存功能，便于读数，在风向部分采用了自动定北装置，测量时无需人工对北，简化测量操作。
仪器具有体积小，重量轻，功能全，耗电省，字符大，显示直观，方便携带等的优点，可广泛用于农林，环境，海洋，科学考察等领域测量大气的风参数。
二．主要技术指标：
1. 风速指标
1）风速测量范围：0～30米/秒，
2）风速测量精度：误差不大于±（0.3+0.03×V）米/秒(V—实际风速)
3）风速传感器启动风速：不大于0.8米/秒
4）可显示的风速参数：
瞬时风速、平均风速、瞬时风级、平均风级、对应浪高
5）显示分辨率：0.1 米/秒（风速）
1 级（风级）
0.1米（浪高）
6）功能及单位直接用显示汉字
显示数字高度：18mm
2. 风向指标
1）风向测量范围：0～360° 16个方位
2）风向测量精度：误差不大于±1/2方位
3）风向传感器启动风速：不大于1.0米/秒
4）风向定北：自动
3. 环境要求
1）工作环境温度：0～45°C
2）工作环境湿度：≤90%RH （无凝结）
4. 供电电源：
1）电源电压：4.5V 5#干电池3节
2）平均耗电流量: ≤5mA(电源为4.5V) 5.尺寸用重量：
1）外形尺寸：400×100×100mm
2）重量：0.5Kg
三. 工作原理：
1.风向部分
风向部分由保护风向度盘的回弹顶杆所支撑。
整体结构由风向标，风向轴及风向度盘等组成，装在风向度盘上的磁棒与风向度盘组成磁罗盘用来确定风向方位。
当下拉锁定旋钮并向右旋转定位时，回弹顶杆将风向度盘放下，使锥形宝石轴承与轴尖相接触，此时风向度盘将自动定北。
风向示值由风向指针在风向度盘上的稳定位置来确定。
当左旋转锁定旋钮并使其向上回弹复位时，回弹顶杆将风向度盘顶起并定位在仪器上部，并使锥形宝石轴承与轴尖相分离，以保护风向度盘及轴承与轴尖不受损坏。
（注：当仪器使用完毕后必须及时回复此状态）
2.风速部分
风速的传感器采用的是传统的二杯旋转架结构。
它将风速变成旋转架的转速。
为了减小启动风速，采用特殊材料的轻质风杯和宝石轴承支撑。
通过固定在旋转架上的装置经传感器检测后将信号传送到主机内进行测算。
仪器内的单片机对风传感器的输出信号进行采样，校正，计算，最后由仪器输出瞬时风速/一分钟平均风速/瞬时风级/一分钟平均风级/平均风级对应的浪高5个参数。
测得的参数在仪器的液晶显示器上采用数字直接显示出来。
为了减少仪器的功耗，仪器中的传感器和单片机都采取了一系列降低功耗的专门措施。
为了保证数据的可靠，当电源电压太低时，显示器下部电池标记显示缺电，提示用户电源电压太低数据已不可靠，需要及时更换电池。
