水平仪的使用方法一、水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。
水平仪是机床制造、安装和修理中最基本的一种检验工具。
一般框式水平仪的外形尺寸是200×200mm ，精度为0.02/1000。
水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。
若将水平仪安置在1米长的平尺表面上，在右端垫0.02毫米的高度，平尺倾斜的角度为4秒，此时气泡的运动距离正好为一个刻度。
如图：1计算如下：水平仪连同平尺的倾斜角α的大小可以从下式中求出： 由tg α=L H =100002.0=0.00002 则α=4秒 从上式可知0.02/1000精度的框式水平仪的气泡每运动一个刻度，其倾斜角度等于4秒，这时在离左端200mm 处（相当于水平仪的1个边长），计算平尺下面的高度H 1为：tg α=LH =0.00002 H 1=tg α×L 1=0.00002×200=0.004(mm) 由上式可知，水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。
假如水平仪放在500mm 长的垫铁上测量机床导轨，那么水平仪的气泡每运动1格，就说明垫铁两端高度差是0.01mm 。
另外，水平仪的实际变化值还与读数精度有关。
所以，使用水平仪时，一定要注意垫铁的长度、读数精度以及单独使用时气泡运动一格所表示的真实数值。
由此得知，水平仪气泡运动一格后的数值，是根据垫铁的长度来决定的。
水平仪的读数，应按照它的起点任意一格为0。
气泡运动一格计数为1，再运动一格计数为2，以此进行累计。
在实际生产中对导轨的最后加工，无论采用磨削、精磨还是手工刮研，多数导轨都是呈单纯凸或单纯凹的状态，机床导轨的直线度产生曲线性也是少见的（加工前的导轨会有曲线性的现象）。
测量导轨时，水平仪的气泡一般按照一个方向运动，机床导轨的凸凹是由水平仪的移动方向和该气泡的运动方向来确定。
水平仪的使用方法
水平仪的使用方法水平仪是一种用来检测水平方向的工具，广泛应用于建筑、工程测量、家具安装等领域。
正确的使用水平仪可以确保工程的准确性和稳定性。
下面将介绍水平仪的使用方法，希望对大家有所帮助。
首先，选择合适的水平仪是非常重要的。
根据需要测量的精度和范围，可以选择不同类型的水平仪，包括气泡式水平仪、激光水平仪等。
在选择水平仪时，要注意其精度等级和使用范围，确保符合实际需要。
接下来，进行水平仪的校准。
在使用水平仪之前，需要进行校准以确保其准确性。
校准水平仪的方法因水平仪的类型而异，一般可以按照使用说明书上的步骤进行操作。
在校准过程中，要确保水平仪处于稳定的状态，并且避免受到外界干扰。
使用水平仪时，要选择一个平稳的基准面。
在进行测量之前，要确保基准面平整、干净，并且能够承受测量过程中的重量。
将水平仪放置在基准面上，并轻轻移动直到气泡位于中间位置。
在使用激光水平仪时，要注意避免直接暴露在阳光下，以免影响测量结果。
在测量过程中，要注意避免外界干扰。
在使用水平仪进行测量时，要避免受到振动、风力等外界因素的干扰，以确保测量结果的准确性。
在室外使用激光水平仪时，可以考虑使用遮阳板或遮光罩来避免阳光的影响。
最后，使用完水平仪后要进行正确的存放和保养。
将水平仪放置在干燥、通风的地方，避免阳光直射和潮湿环境。
定期对水平仪进行检查和维护，确保其功能正常。
总之，正确的使用水平仪可以提高工程测量的准确性和效率。
选择合适的水平仪，进行正确的校准和测量，注意避免外界干扰，并进行正确的存放和保养，都是保证水平仪正常使用的关键。
希望以上介绍对大家在使用水平仪时有所帮助。
垂直水平仪的使用方法
垂直水平仪的使用方法
宝子们，今天来唠唠垂直水平仪这小玩意儿咋用哈。
垂直水平仪呢，一般长的像个小盒子。
拿到它先看看周围环境，找个平坦点的地儿放它。
要是地面坑坑洼洼的，那测出来的数据可就不准喽。
咱说说水平测量。
把水平仪放在要测量的平面上，就像放在桌子上或者地上。
这时候看水平仪里面的气泡，气泡要是在中间的小格子里呢，那就说明这个面是平的。
要是气泡偏到一边去了，那这个面就是倾斜的。
比如说你想看看你家的窗台平不平，把水平仪一放，气泡歪了，那你就得知道窗台有点斜斜的啦。
再讲讲垂直测量。
有些垂直水平仪有专门测垂直的功能。
把水平仪靠在墙上，同样看气泡。
气泡在中间，墙就是垂直的。
要是在装修房子的时候，工人师傅就靠这个来确定墙砌得直不直。
要是墙不垂直，那可就影响整个房子的美观啦，说不定柜子都不好靠墙放呢。
还有哦，有些高级一点的垂直水平仪有激光功能。
这就更方便啦。
打开激光，墙上或者地上就会出现一条红线或者绿线。
这条线就是标准的水平或者垂直的线。
你想挂画框的时候，按照这条线来挂，保证挂得端端正正的。
在使用的时候，一定要轻拿轻放哦。
这东西虽然看起来挺结实的，但是要是摔一下，说不定里面的零件就出问题了，那可就不好使喽。
而且用完之后，最好擦一擦，把上面的灰尘啥的弄掉，然后找个小盒子把它装起来，放在干燥的地方。
下次再用的时候，它就能好好地为你服务啦。
宝子们，垂直水平仪的使用就这么简单，是不是很好玩呢？。

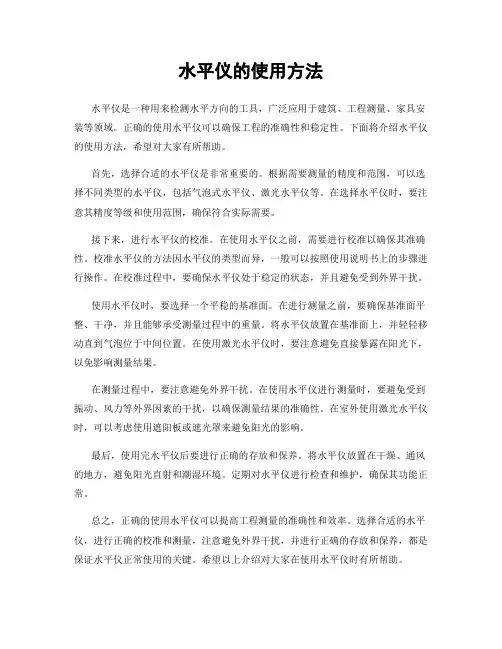

水平仪的使用方法
水平仪的使用方法水平仪是一种用来检测水平面的工具，广泛应用于建筑、家具安装、机械加工等领域。
正确使用水平仪可以保证工程的精度和质量，提高工作效率。
下面将介绍水平仪的使用方法。
首先，选择合适的水平仪。
水平仪有多种类型，包括气泡式水平仪、激光水平仪等。
在选择水平仪时，需要根据具体的使用需求来确定合适的类型和精度。
一般情况下，对于一般的家庭使用，气泡式水平仪即可满足要求；而对于精密的工程测量，则需要选择精度更高的激光水平仪。
接下来，进行校准。
无论是气泡式水平仪还是激光水平仪，在使用前都需要进行校准，以确保测量的准确性。
校准方法因水平仪的类型而异，一般情况下，可以参考使用说明书进行操作。
在校准过程中，需要确保水平仪放置在水平的基准面上，并且避免受到外界干扰。
然后，进行测量。
在使用水平仪进行测量时，需要注意以下几点，首先，确保测量的基准面是水平的，可以通过其他工具或测量仪器进行确认；其次，放置水平仪并调整位置，使得气泡或激光线处于中心位置；最后，进行读数或标记，记录下测量结果。
在使用水平仪时，还需要注意保养和存放。
水平仪是一种精密的测量工具，需要定期进行保养和校准，以确保其准确性和稳定性。
同时，在存放水平仪时，需要避免受到挤压和震动，保持其整体的完好性。
总之，水平仪是一种常用的测量工具，正确的使用方法可以确保测量的准确性和稳定性。
在使用水平仪时，需要选择合适的类型和精度，进行校准，注意测量过程中的细节，以及保养和存放。
通过掌握水平仪的使用方法，可以更好地进行工程测量和施工，提高工作效率和质量。
多功能激光水平尺使用方法
多功能激光水平尺使用方法1.准备工作：首先，确保你已经购买了一台高质量的多功能激光水平尺。
在使用之前，仔细阅读用户手册，以了解具体的操作细节和注意事项。
同时，确保激光水平尺的电池已经安装好并处于充满状态。
2.激光射线操作：打开激光水平尺的开关，并选择合适的模式（水平或垂直）。
多功能激光水平尺通常具有不同的模式选择按钮，根据需要选择相应的模式。
3.精确位置：将多功能激光水平尺放置在你需要测量水平或垂直线的位置。
确保仪器放置在平稳的表面上，并采取必要的支撑或固定措施，以确保其稳定性。
4.校准功能：多功能激光水平尺通常具有校准功能，可以使其水平射线更加准确。
根据你手头的工具，校准方法可能会有所不同，所以最好参考用户手册中的指示进行操作。
通常需要使用调整旋钮或其他控制按钮来对准水平尺的标准水平线。
5.测量：将目标放置在你需要测量的位置上，然后点亮激光水平尺。
水平尺射出的激光线将帮助你确定水平或垂直线，并让你快速准确地操作。
6.其他功能：7.注意事项：在使用多功能激光水平尺时，需要注意以下几点：-避免让激光直接照射眼睛，因为激光光线可能对眼睛造成损害。
-在使用过程中，尽量避免将激光水平尺暴露在潮湿或尘土环境中，以免影响其精确度和寿命。
-在使用后，将激光水平尺放置在安全的位置，并避免受到碰撞或其他损坏。
总结：多功能激光水平尺是一种方便实用的工具，它能够帮助我们在工程和测量领域准确测量水平和垂直线，并进行其他特殊功能的测量。
正确的使用方法可以确保测量结果的准确性和可靠性。
在使用之前，务必仔细阅读用户手册，并按照操作指引进行操作。
激光水平仪校准精度的方法
激光水平仪校准精度的方法宝子们，今天咱们来唠唠激光水平仪校准精度这事儿呀。
咱先得知道，要是激光水平仪精度不准了，那可太影响使用啦。
比如说你想靠着它把画挂得整整齐齐的，结果因为精度差，画挂得歪歪扭扭，那多闹心呀。
那咋校准呢？有一种简单的办法呢，就是找一个相对平整的墙面。
这个墙面得是那种比较大，而且咱们肉眼看起来就比较平的哦。
然后把激光水平仪放在一个比较稳固的地方，让它朝着墙面发射激光线。
这时候呢，你可以用一把长尺子，最好是那种精度比较高的钢尺哦。
把尺子垂直地靠在墙面上，然后看看激光线和尺子边缘是不是平行的。
要是不平行，那就说明水平仪可能有偏差啦。
如果发现有偏差呢，水平仪一般都有调节的小旋钮或者螺丝啥的。
这个时候呀，你就可以小心翼翼地拧动这些调节的地方。
一边拧呢，一边观察激光线和尺子的平行情况。
就像给一个调皮的小娃娃调整姿势一样，要慢慢来，要有耐心哦。
还有一个办法呢，就是利用一些已知水平或者垂直的物体。
比如说家里的窗框呀，窗框一般都是安装得比较垂直的。
把激光水平仪对着窗框发射激光线，看看激光线是不是和窗框完全重合。
要是不重合，那也是水平仪精度有问题啦。
同样的，通过调节水平仪的调节装置来校准。
在整个校准的过程中呀，宝子们可千万要细心呢。
就像对待自己心爱的小宠物一样，要温柔又谨慎。
而且呀，校准完了之后，最好再检查个一两次，确保这个精度是真的校准好啦。
这样咱们以后用激光水平仪的时候，就可以放心大胆地让它帮我们干活儿啦，不管是装修还是搞一些小的家居布置，都能准确无误，就像有个超级靠谱的小助手在身边呢。
水平仪的使用方法
水平仪的使用方法一、水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。
水平仪是机床制造、安装和修理中最基本的一种检验工具。
一般框式水平仪的外形尺寸是200×200mm ，精度为0.02/1000。
水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。
若将水平仪安置在1米长的平尺表面上，在右端垫0.02毫米的高度，平尺倾斜的角度为4秒，此时气泡的运动距离正好为一个刻度。
如图：1计算如下：水平仪连同平尺的倾斜角α的大小可以从下式中求出： 由tg α=L H =100002.0=0.00002 则α=4秒 从上式可知0.02/1000精度的框式水平仪的气泡每运动一个刻度，其倾斜角度等于4秒，这时在离左端200mm 处（相当于水平仪的1个边长），计算平尺下面的高度H1为：tg α=LH =0.00002 H1=tg α×L1=0.00002×200=0.004(mm) 由上式可知，水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。
假如水平仪放在500mm 长的垫铁上测量机床导轨，那么水平仪的气泡每运动1格，就说明垫铁两端高度差是0.01mm 。
另外，水平仪的实际变化值还与读数精度有关。
所以，使用水平仪时，一定要注意垫铁的长度、读数精度以及单独使用时气泡运动一格所表示的真实数值。
由此得知，水平仪气泡运动一格后的数值，是根据垫铁的长度来决定的。
水平仪的读数，应按照它的起点任意一格为0。
气泡运动一格计数为1，再运动一格计数为2，以此进行累计。
在实际生产中对导轨的最后加工，无论采用磨削、精磨还是手工刮研，多数导轨都是呈单纯凸或单纯凹的状态，机床导轨的直线度产生曲线性也是少见的（加工前的导轨会有曲线性的现象）。
测量导轨时，水平仪的气泡一般按照一个方向运动，机床导轨的凸凹是由水平仪的移动方向和该气泡的运动方向来确定。
