塑料介电性能知多少
塑料介电性能知多少.txt两个人吵架，先说对不起的人，并不是认输了，并不是原谅了。他
只是比对方更珍惜这份感情。 当速度越来越高时，计算机和其他电器的频率也不断升高。
许多系统现在的工作频率范围都在1-10GHz之间，而新的应用频率则更高达20GHz。
理解这些设备所用材料如何在这样的频率下工作是设计师面临的一个挑战。对于塑料电
子产品而言，了解聚合物的化学性能、添加剂、部件的厚度以及熔体的流动方式等的微妙的
影响是选择理想的树脂、设计和制造出期望部件的关键。
塑料一般是绝缘的，但是在高频状态下，它们也可以传播一定电能。材料的绝缘性能一
般用介电常数Dk以及耗散因子DF来表示。目前，在频率1Ghz以上反应塑料介电常数表现的
数据相对来说比较少。
为了说明一组塑料的介电常数Dk和耗散因子DF的不同，本文概括了最近对通常用于电
子器件中的液晶聚合物的高频测试结果。
主要的介电性能
反应塑料介电性能的最重要的两个参数是介电常数和耗散因子。Dk反映的是绝缘体如何
积蓄电能，从而使电子元件相互绝缘，并与地面绝缘。Dk是两种材料电容值的比：一种作为
介电物质的电容与空气或真空作为介电物质的电容之比，这个值在设计开关、电路、微波装
置、RF传送线路、天线和导波装置时具有重要的参考价值。
材料的导电性能越好，其Dk越大。真空或干燥的空气是非常低的介电物质。从定义来看，
Dk等于或接近1.0。水的介电常数Dk非常高，许多金属氧化物和陶瓷、云母、玻璃和塑料的
Dk值均较低或很低。
物质具有好的介电性能往往意味着耗散因子DF低。也即，它们不会让所获得的电荷很容
易地分散出去，不会像热能那样容易丧失，因为介电场在高频状态下很容易反转。DF代表了
介电材料的损耗。它是损耗系数(衡量介电物质所有丢失的电荷的指标)与材料介电常数之比。
Dk是将电子结构制成具有所需的阻抗的关键设计变量。电子元件中Dk小到0.1的细微
的变化就可以改变仪器的性能。随着系统变得越来越复杂，小的Dk值就越发显得重要。
因此，认识在1至20Ghz之间塑料介电常数的变化就非常迫切，需要掌握的知识还包括
影响Dk的各种材料、设计和终端使用变量。
LCPs的检测
塑料中的Dk与聚合物的极性有非常密切的关系。如，PTFE和聚丙烯的Dk很低，尼龙则
比较高。液晶聚合物(LCPS)的Dk在塑料中属于中高层次的水平，而在耐高温热塑性材料中则
是最低的。
LCPs是芳香型聚酯材料家族中的一员，常用于薄壁成型铸塑件，如具有很高植针密度的
复杂的开关接头中。因为这种材料具有卓越的流动性，在狭窄的壁部，强度很高。LCPs同样
也用在高频、多层印刷电路板、芯片模块和芯片载体中。
未填充的LCPs典型的Dk介于3和4之间，高频状态下，损耗系数也很低。往往比传统
的高速数码设备的介电物质要优秀，在铜覆薄膜中介电性能非常优异。
检测如何进行
最近一份研究各种变量的报告显示了频率在1Ghz以上是如何影响LCPs的介电性能的。
报告在5种不同的频率下(1Ghz，2.5Ghz，5Ghz，10Ghz和20Ghz)测试了Ticona公司不同级
别的Vectra LCP和市场上其它LCP的Dk和DF。Vectar级别的树脂的单体结构相似，但与市
场上其他的LCP的组成有很大差异。测试不仅研究了不同树脂的影响，还考察了增强纤维、
导电添加剂、壁厚和分子排列方向等的影响。测试中没有涵盖湿度，因为LCP几乎不吸水。
但对那些对吸水性非常大的聚合物，这个参数是有用的。测试中所用的树脂除了一种是天然
的白色外，其余都是黑色的。每种树脂都被制成三种不同的徽章尺寸：尺寸为60x60x4mm的
树脂采用的门为50x2mm；60x60x2mm的采用60x1.5mm的门；80x80x1mm的采用80x0.8mm的
门。
Dk测试是由一个独立的实验室按ASTNM D2520-01测试法B“谐振腔干扰技术”、“固体电
绝缘材料在微波频率和1650摄氏度下，复杂介电常数标准测试法”完成的。测试检测了带有
和不带有样品时，谐振腔的谐振频率和材料的品质参数。所有的样品都预先放置在23摄氏度、
相对湿度为50%的环境下。根据这些测定和样品的尺寸，计算出Dk和DF的大小。测试的精
确度为：Dk的误差为：±1%，DF的误差为±5%。所有的试验都做三次。
ASTM标准中的B测试法限制了每一个频率中被测材料的量，以保持数据的准确性。在不
同频率时，所用样本的厚度也不同。在1和2.5GHz的频率时，测试样取自4mm厚的板材，
5-10Ghz，则取自2 mm的板材，20GHz时，板材厚度为1mm。这样做，可以使测试时的电场方
向与样本熔体流动的方向平行。
成分的影响三种级别的Vectra LCP以及市场上其他LCP的介电常数显示了聚合物成份对
其的影响。采用含有30%玻纤填充物的树脂是因为它们首先是电子电器产品的首要选择。
Vectra L139D-2和E130iD-2 LCP的介电性能相似。Vectra A130D 2LCP的介电常数和DF最
低。市场上的其他单体组成不同的LCP(LCP“Z”)的Dk和DF则非常高。
表中列出了3种未填充的Vetra LCP的Dk和DF，证明介电常数的变化随聚合物的构成
而变化(玻纤填充树脂一样)。
介电性能与分子取向：(1GHz时，Vectra E130-2)1GHz时，未填充级别的A950, L950,
和E950i的Dk介于3.45-3.5之间，20Ghz时升高到3.7-3.85。相关的玻纤填充树脂的Dk
在1GHz时为4.15-4.25，20GHz时，为4.6-4.7。这是因为玻纤的Dk比LCP高。
不同级别树脂具有不同的Dk使产品设计师在选材时有更多的自由，以满足电子结构的需
求。玻纤填充或普通Vectra A树脂的Dk最低。Vectra L和Ei树脂的Dk相对较低，适合耐
高温场合。目前还无法解释为什么普通或玻纤填充树脂的Dk在2.5GHz时会降低，应该属于
材料本身的特性，因为这种情况不发生在PTFE为基材的样本中。
Vectra LCP树脂A的耗散因素最低。在1 GHz时，未填充Vectra A树脂的DF不到其他
两种试样的一半，(0.0019：0.0042左右)。在20GHz时，各种未填充DF级别的树脂的DF约
等于0.0022。1GHz时，玻纤填充的Vectra LCP的DF在0.004-0.006之间，20GHz时，则为
0.006-0.007。市场上的其他LCP(“Z”树脂)的值要高许多。
导电碳黑常常被加入LCP中以提高静电的耗散性能。对Vectra LCP的测试结果显示，Dk
从1GHz时的9.5升至20GHz的将近15。这些数据比玻纤增强树脂样本的高2-3倍。碳填充
树脂的DF值比玻纤填充的高浸10倍。
添加Dk低的材料同样可以降低Vectra LCP的介电常数。用PTFE替代玻纤时，Dk下降，
因为PTFE的Dk比玻纤和LCP都低。如含有50%PTFE的LCP的Dk比含有30%玻纤的LCP的低
约15%。
厚度和流动性的影响
研究明，部件的厚度影响Dk和DF值。当厚度在固定频率2.5GHz的情况下从4mm变化至
2mm时，Dk几乎保持稳定。但是从2mm至1mm时，上升约0.2个单位。同样，在厚度从4mm
变至2mm时，DF也几乎稳定在0.0049，厚度降至1mm时，DF也相应降到0.00435。这可能是
因为表层和芯层关系发生了变化的缘故。因为1mm厚的样本中朝向流动方向的聚合物链的比
例更高。
由于LCP的皮芯关系，LCP元件的厚度影响着其性能。标准ASTM测试过程要求每一个频
率检测样本的尺寸要不同。1mm样本在2.5-5GHz的Dk比1、10和20GHz的要低0.1个单位。
DF的值相差不大，在1GHz时，在0.0044和0.006之间变化，2.5zGHz时，在0.0044-0.005
之间变化。20GHz时，DF为0.65。(完）

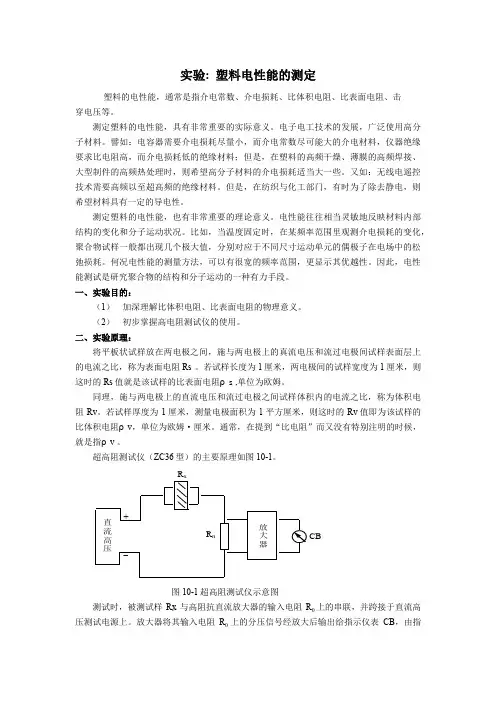

实验 塑料电性能的测定(讲义)
实验: 塑料电性能的测定塑料的电性能，通常是指介电常数、介电损耗、比体积电阻、比表面电阻、击穿电压等。
测定塑料的电性能，具有非常重要的实际意义。
电子电工技术的发展，广泛使用高分子材料。
譬如：电容器需要介电损耗尽量小，而介电常数尽可能大的介电材料，仪器绝缘要求比电阻高，而介电损耗低的绝缘材料；但是，在塑料的高频干燥、薄膜的高频焊接、大型制件的高频热处理时，则希望高分子材料的介电损耗适当大一些。
又如：无线电遥控技术需要高频以至超高频的绝缘材料。
但是，在纺织与化工部门，有时为了除去静电，则希望材料具有一定的导电性。
测定塑料的电性能，也有非常重要的理论意义。
电性能往往相当灵敏地反映材料内部结构的变化和分子运动状况。
比如，当温度固定时，在某频率范围里观测介电损耗的变化，聚合物试样一般都出现几个极大值，分别对应于不同尺寸运动单元的偶极子在电场中的松弛损耗。
何况电性能的测量方法，可以有很宽的频率范围，更显示其优越性。
因此，电性能测试是研究聚合物的结构和分子运动的一种有力手段。
一、实验目的：（1）加深理解比体积电阻、比表面电阻的物理意义。
（2）初步掌握高电阻测试仪的使用。
二、实验原理：将平板状试样放在两电极之间，施与两电极上的真流电压和流过电极间试样表面层上的电流之比，称为表面电阻Rs 。
若试样长度为1厘米，两电极间的试样宽度为1厘米，则这时的 Rs 值就是该试样的比表面电阻ρs ,单位为欧姆。
同理，施与两电极上的直流电压和流过电极之间试样体积内的电流之比，称为体积电阻Rv。
若试样厚度为1厘米，测量电极面积为1平方厘米，则这时的Rv值即为该试样的比体积电阻ρv，单位为欧姆·厘米。
通常，在提到“比电阻”而又没有特别注明的时候，就是指ρv 。
超高阻测试仪（ZC36型）的主要原理如图10-1。
CB图10-1超高阻测试仪示意图测试时，被测试样Rx 与高阻抗直流放大器的输入电阻R0上的串联，并跨接于直流高压测试电源上。

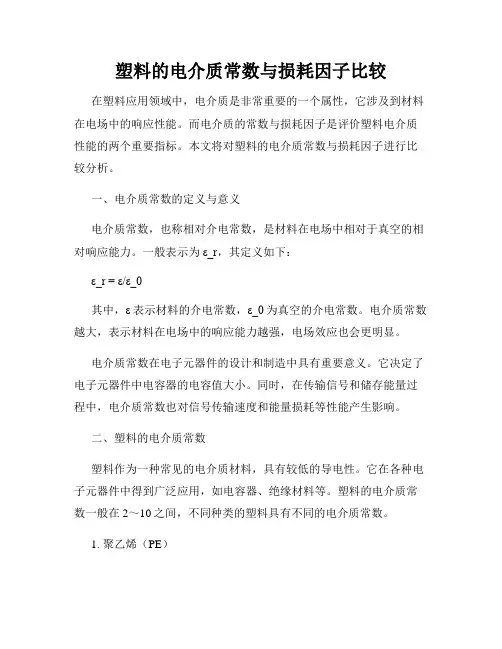

塑料的电介质常数与损耗因子比较
塑料的电介质常数与损耗因子比较在塑料应用领域中，电介质是非常重要的一个属性，它涉及到材料在电场中的响应性能。
而电介质的常数与损耗因子是评价塑料电介质性能的两个重要指标。
本文将对塑料的电介质常数与损耗因子进行比较分析。
一、电介质常数的定义与意义电介质常数，也称相对介电常数，是材料在电场中相对于真空的相对响应能力。
一般表示为ε_r，其定义如下：ε_r = ε/ε_0其中，ε表示材料的介电常数，ε_0为真空的介电常数。
电介质常数越大，表示材料在电场中的响应能力越强，电场效应也会更明显。
电介质常数在电子元器件的设计和制造中具有重要意义。
它决定了电子元器件中电容器的电容值大小。
同时，在传输信号和储存能量过程中，电介质常数也对信号传输速度和能量损耗等性能产生影响。
二、塑料的电介质常数塑料作为一种常见的电介质材料，具有较低的导电性。
它在各种电子元器件中得到广泛应用，如电容器、绝缘材料等。
塑料的电介质常数一般在2～10之间，不同种类的塑料具有不同的电介质常数。
1. 聚乙烯（PE）聚乙烯是一种常见的塑料材料，具有较低的电介质常数。
一般情况下，聚乙烯的电介质常数在2.25左右。
由于其较低的电介质常数，聚乙烯在高频电子元器件中具有较好的传输性能。
2. 聚氯乙烯（PVC）聚氯乙烯是一种常用的塑料材料，广泛应用于电线电缆、绝缘材料等领域。
聚氯乙烯的电介质常数一般在 3.2～3.4之间。
相比于聚乙烯，聚氯乙烯的电介质常数略高，因此在一些需要较高介电常数的场合，聚氯乙烯具有一定的优势。
3. 聚四氟乙烯（PTFE）聚四氟乙烯是一种具有优异性能的塑料材料，其电介质常数约为2.1。
由于其较低的电介质常数和优异的耐高温性能，聚四氟乙烯在高频和高温环境中得到广泛应用，例如微波电路、通信系统等。
4. 聚苯乙烯（PS）聚苯乙烯是一种常见的塑料材料，其电介质常数一般在2.55～2.8之间。
由于其较低的电介质常数和良好的机械性能，聚苯乙烯广泛应用于电子元器件中，如电容器、电子线路等。
介电常数
低频率电场的频率变化对介电常数影响不大，高频率电场则影响较大，
因为极化反应需要一定的时间，所以在高频场合频率增大时，极性材料 极化速度来不及反应使介电常数下降，频率下降是介电常数变大。对于 非极化材料，因分子链对称性好，所以介电常数对频率变化不敏感。
影响介电常数的因数
（3）环境温度 温度升高时，非极性材料介电常数变化不大，而极性材料介电常数增大， 但温度升到某值时，会随温度升高而下降；因此极性对温度变化敏感。
谢谢观赏
几种常用塑料的介电常数
1、苯乙烯（PS） 25℃， 2.4； 2、聚碳酸脂（PC）20℃，50HZ 3.1 3、聚甲醛（POM）60HZ 3.7-3.8
4、聚苯醚（PPO）60HZ：2.69-2.78 5、聚苯硫醚（PPS）103HZ：3.3、 6、聚酰亚胺（PI）50HZ≦4 7、聚醚醚酮（PEEK）104HZ：3.3 8、尼龙（PA）1000HZ： 3.1－3.7 9、聚丙材料的极性 一般非极性材料，如PE、PP、PS等介电常数小，约为2~3ε0； 低级性材料的介电常数为3~5；极性材料的介电常数为4~10，强极性则 更大。分子链对称性越高的材料，则介电常数越小。
如塑料中的F4的介电常数最小，仅2.1；PA6的较高，为4.7。
影响介电常数的因数
介电常数
Jing Wei Su Jiao
介电常数
介电常数, 用于衡量绝缘体储存电能的性能.
它是两块金属板之间以绝缘材料为介质时的电容量与同样的两块板之间
以空气为介质或真空时的电容量之比。
它与塑料作为电介质制品时，在电场作用下可储存电能大小、发热量有
关。
介电常数
介电常数代表了电介质的极化程度，也就是对电荷的束缚能力，介电常 数越大，对电荷的束缚能力越强。 对于介电材料，介电常数越大,电容越大。

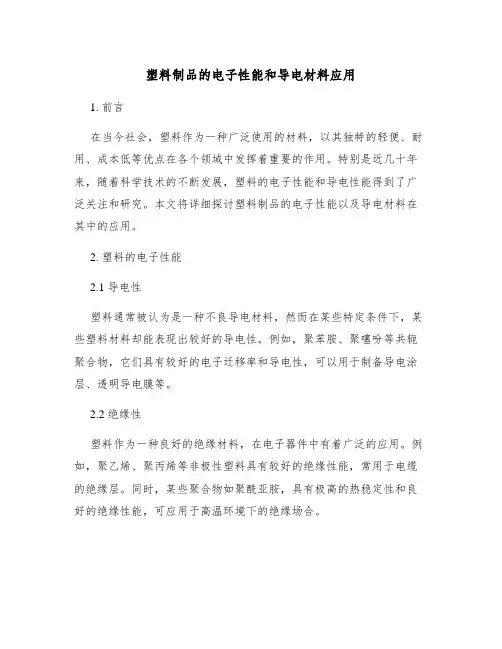

塑料制品的电子性能和导电材料应用
塑料制品的电子性能和导电材料应用1. 前言在当今社会，塑料作为一种广泛使用的材料，以其独特的轻便、耐用、成本低等优点在各个领域中发挥着重要的作用。
特别是近几十年来，随着科学技术的不断发展，塑料的电子性能和导电性能得到了广泛关注和研究。
本文将详细探讨塑料制品的电子性能以及导电材料在其中的应用。
2. 塑料的电子性能2.1 导电性塑料通常被认为是一种不良导电材料，然而在某些特定条件下，某些塑料材料却能表现出较好的导电性。
例如，聚苯胺、聚噻吩等共轭聚合物，它们具有较好的电子迁移率和导电性，可以用于制备导电涂层、透明导电膜等。
2.2 绝缘性塑料作为一种良好的绝缘材料，在电子器件中有着广泛的应用。
例如，聚乙烯、聚丙烯等非极性塑料具有较好的绝缘性能，常用于电缆的绝缘层。
同时，某些聚合物如聚酰亚胺，具有极高的热稳定性和良好的绝缘性能，可应用于高温环境下的绝缘场合。
2.3 半导体性除了导电性和绝缘性，塑料还具有半导体性能。
共轭聚合物如聚苯胺、聚噻吩等，其电导率介于导体和绝缘体之间，可以应用于传感器、有机发光二极管等领域。
3. 导电材料在塑料制品中的应用3.1 导电填料的添加为了改善塑料的导电性能，通常需要在塑料中添加导电填料。
常用的导电填料包括碳黑、石墨、金属粉末等。
通过控制填料的种类、粒径、含量等因素，可以调节塑料的导电性能，满足不同应用场景的需求。
3.2 导电涂层和导电膜利用导电塑料制备的涂层和膜，可以应用于电磁屏蔽、抗静电等领域。
例如，将导电聚合物涂覆在塑料制品表面，可以形成抗静电涂层，减少静电的积累。
3.3 传感器和有机电子器件塑料基底由于其轻便、成本低、易于加工等优点，在传感器和有机电子器件领域具有广泛的应用前景。
例如，将敏感元件制备在塑料基底上，可以实现对环境因素的监测。
同时，塑料基底还可以应用于有机发光二极管、有机太阳能电池等器件。
4. 总结本文对塑料制品的电子性能和导电材料应用进行了分析。
通过调控塑料的导电性、绝缘性和半导体性能，可以应用于导电涂层、导电膜、传感器等众多领域。

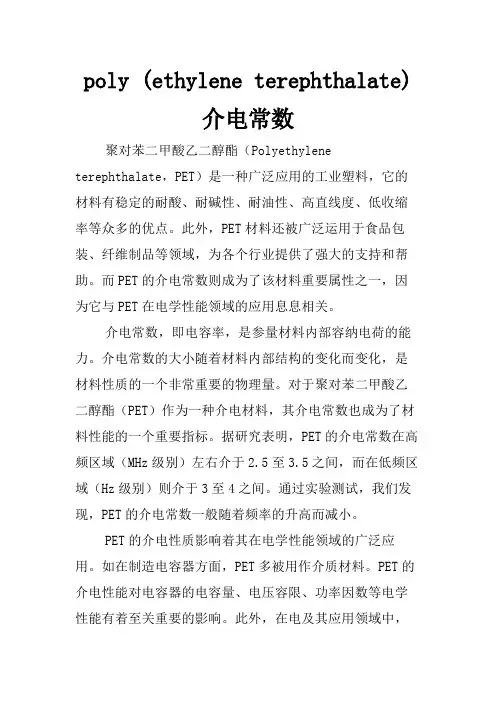

poly (ethylene terephthalate)介电常数
poly (ethylene terephthalate)介电常数聚对苯二甲酸乙二醇酯（Polyethylene terephthalate，PET）是一种广泛应用的工业塑料，它的材料有稳定的耐酸、耐碱性、耐油性、高直线度、低收缩率等众多的优点。
此外，PET材料还被广泛运用于食品包装、纤维制品等领域，为各个行业提供了强大的支持和帮助。
而PET的介电常数则成为了该材料重要属性之一，因为它与PET在电学性能领域的应用息息相关。
介电常数，即电容率，是参量材料内部容纳电荷的能力。
介电常数的大小随着材料内部结构的变化而变化，是材料性质的一个非常重要的物理量。
对于聚对苯二甲酸乙二醇酯（PET）作为一种介电材料，其介电常数也成为了材料性能的一个重要指标。
据研究表明，PET的介电常数在高频区域（MHz级别）左右介于2.5至3.5之间，而在低频区域（Hz级别）则介于3至4之间。
通过实验测试，我们发现，PET的介电常数一般随着频率的升高而减小。
PET的介电性质影响着其在电学性能领域的广泛应用。
如在制造电容器方面，PET多被用作介质材料。
PET的介电性能对电容器的电容量、电压容限、功率因数等电学性能有着至关重要的影响。
此外，在电及其应用领域中，PET的表面电特性也是研究者们探究的重要内容。
对于任何一种介质来说，表面电特性都是非常重要的，而PET在这方面也有着非常优秀的性质。
PET介电常数的优异性质在许多领域中都有着广泛的应用，特别是在电介质领域。
PET不仅可以用于制造电容器和传输信号，还可以用于制造超声波传感器、电子元件、电阻器等等。
除此之外，在电缆保护套、电子琴、电子表等领域中，PET同样具备着广泛应用的优势。
总的来说，对于PET材料而言，其介电常数的大小与电学性能有着密切的联系。
PET是一种性能优异、用途广泛的材料，在电学性能领域具有广泛的应用前景。
随着人们对电学性质越来越重视，PET这种材料的使用一定能够得到更加广泛的应用。
聚酰亚胺pi 介电常数
聚酰亚胺pi 介电常数
聚酰亚胺（PI）是一种高性能工程塑料，具有优异的热稳定性、机械性能和化学稳定性。
PI材料被广泛应用于航空航天、电子、汽
车和医疗器械等领域。
其中，介电常数是评价材料电气性能的重要
参数之一。
聚酰亚胺的介电常数是指在外加电场作用下，材料对电场的响
应能力。
介电常数是材料中电荷在电场作用下的极化程度的度量，
是材料的电绝缘性能的重要指标之一。
对于聚酰亚胺来说，其介电
常数通常在3.4-3.8之间，这意味着它具有很好的绝缘性能，能够
有效地阻止电荷的流动。
聚酰亚胺的高介电常数使其在电子器件领域有着广泛的应用。
例如，在高频通信设备中，聚酰亚胺可用作介电材料，用于制造高
频电容器和微波电路。
其优异的介电性能使得电子器件能够更加稳
定地工作，提高了设备的性能和可靠性。
除了电子器件领域，聚酰亚胺的介电常数也使其在光学器件中
有着重要的应用。
例如，在激光器、光纤通信和光学传感器等领域，聚酰亚胺材料的高介电常数可以帮助光信号的传输和处理，提高光
学器件的性能。
总之，聚酰亚胺的介电常数是其在电子器件和光学器件中得以广泛应用的重要原因之一。
随着科技的不断发展，相信聚酰亚胺材料在各个领域的应用会更加广泛，为人类社会的进步和发展做出更大的贡献。
lldpe低密度聚乙烯 介电常数
一、概述低密度聚乙烯（LLDPE）是一种热塑性聚合物，具有较低的密度和较高的韧性，广泛应用于塑料制品、包装薄膜和其他领域。
在工程应用中，介电常数是评价材料电性能的重要指标之一。
本文旨在探讨LLDPE的介电常数及其影响因素。
二、LLDPE的介电常数介电常数（ε）是材料对电场的响应能力，描述了材料在电场作用下的极化程度。
对LLDPE而言，其介电常数随频率和温度的变化具有一定规律。
1. 频率对介电常数的影响在不同的频率下，LLDPE的介电常数会发生变化。
通常在低频时，LLDPE的介电常数较高；而随着频率的增加，介电常数逐渐减小。
这主要是由于高频电场作用下，分子极化过程无法跟上电场变化的速度，导致介电常数下降。
2. 温度对介电常数的影响温度也会对LLDPE的介电常数产生影响。
一般来说，随着温度的升高，LLDPE的介电常数会减小。
这是因为在较高温度下，分子热运动增加，分子极化过程受到阻碍，从而导致介电常数的下降。
三、LLDPE介电常数的影响因素LLDPE的介电常数受多种因素影响，包括分子结构、材料制备工艺等。
1. 分子结构LLDPE的分子结构对其介电常数具有重要影响。
短链支化LLDPE与线性LLDPE相比，具有更高的介电常数。
这是由于短链支化结构使得LLDPE分子具有更多的极性基团，从而提高了其极化能力。
2. 结晶度LLDPE的结晶度也会影响其介电常数。
一般来说，结晶度较高的LLDPE具有较低的介电常数。
这是因为高结晶度会减少分子间的空隙，降低了分子极化过程的障碍，从而使介电常数降低。
3. 添加剂在实际应用中，通常会向LLDPE中添加一定比例的填料或添加剂，以改善其特性。
这些添加剂也会对LLDPE的介电常数产生影响。
碳黑填料可以降低LLDPE的介电常数，提高其抗静电性能。
四、LLDPE介电常数的测试方法为了准确测定LLDPE的介电常数，需要采用适当的测试方法。
常用的测试方法包括介电谐振法、绝缘阻抗法等。
这些方法可以通过外加电场，测量材料的极化响应，从而得到介电常数的数值。
常用塑料材料性能参数
常用塑料材料性能参数1.物理性能参数：-密度：塑料的密度很轻，通常在0.9-1.4克/立方厘米之间，甚至更低。
这使得塑料成为一种轻便且易于加工的材料。
-融点：不同类型的塑料都有不同的融点范围，一般在100-250摄氏度之间。
较低的融点使得塑料更容易加工和成型。
-热导率：塑料的热导率较低，通常为0.1-0.5瓦特/(米-开尔文)，这使得塑料具有较好的保温性能。
-热膨胀系数：塑料的热膨胀系数较大，一般在50-200×10^-6/摄氏度之间。
这意味着塑料在受热膨胀时会比其他材料更明显。
2.机械性能参数：-强度：塑料的强度通常较低，但不同类型的塑料具有不同的强度水平。
通常情况下，塑料的强度在10-100兆帕之间。
-弹性模量：塑料的弹性模量也较低，一般在100-4000兆帕之间。
较低的弹性模量使得塑料更容易变形和弯曲。
-韧性：塑料的韧性较好，通常可以在不同的应力条件下具有较好的延展性和抗冲击性能。
-硬度：塑料的硬度范围很广，从非常软的弹性材料到硬度较高的工程塑料都有。
3.热性能参数：-热稳定性：不同类型的塑料具有不同的热稳定性。
一些热塑性塑料在高温下会熔化，而一些热固性塑料则可以在更高温度下保持较好的性能。
-燃烧性：塑料的燃烧性能也有所不同，一些塑料易燃，而另一些则具有较好的阻燃性能。
-热变形温度：塑料的热变形温度是指在一定的负荷作用下，塑料开始变形的温度。
不同的塑料具有不同的热变形温度。
4.化学性能参数：-耐腐蚀性：塑料具有不同程度的耐腐蚀性，不同的塑料对于不同的化学物质有不同的抵抗能力。
-可降解性：一些塑料是可降解的，可以在特定条件下分解成可溶性物质，对环境造成较小的危害。
5.电气性能参数：-绝缘性能：塑料具有较好的绝缘性能，可以用于电气绝缘材料的制造。
-介电常数：塑料的介电常数通常较低，可以在电气应用中减少电能损耗。
-表面电阻率：塑料的表面电阻率通常较高，可以在一定程度上防止静电。
总结起来，常用塑料材料性能参数涵盖了物理性能、机械性能、热性能、化学性能和电气性能等多个方面。
测试塑料的介电强度解读
实验设备
介电强度测试仪，图片如下图：
试验主机由高压变压 器、调压变压器、保 护电路等部件组成
介电强度测试装置(高压试验变压器)的维护
(1)要经常检查仪器室外及室内接地是否可靠。 (2)参加试验人员必须遵守试验装置使用操作规程， 确保试验安全。 (3)试验电压通常应不大于仪器最高工作电压的80％ (如≤80kV)。 (4)随时保持工作环境的清洁，应避免仪器工作媒质 受到脏物污染。
介电强度 Ｅ KV/mm 聚氯乙烯电缆料 酚醛纸基层压板
ห้องสมุดไป่ตู้
（三）电极倒角r
电极与试样接触平面边缘形成的半径r的角称为倒角。 当电极面积变化不大时，介电强度变化不大， 当电极变成半圆球状（r很大），介电强度变化较 大。
边缘效应，靠边缘处场强非常大的现象。 由于边缘效应，电极边缘间的介质容易已被击穿。 而边缘处场强的大小与倒角r有关系， 一般r小，场强变大，所以，标准方法中规定ｒ＝ 2.5mm。
以电击穿为主的试样，升压速度的影响不大； 以热击穿为主的试样，随升压速度提高而增大。
升压速度 KV/S 试样 0.5 25.6 26.8 16.9 1.0 27.3 26.0 15.6 16.6 18.5 16.8 21.9 1.5 2.0 2.7 2.9 26.8 25.7 19.2 4.0
多数材料在低温下，介电强度与温度无关， 当温度升高至某个高度，介电强度随着温度升 高而下降。 湿度增加，介电强度也下降。 水分进入试样，电导变大之故。
（六）试样加工
不良的加工方法会在材料中形成缺陷， 例如弱的熔接缝、气泡流线和杂质颗粒，都会 使介电强度降低30～60%，降低程度随缺陷的 严重程度而异。
测试的试样厚度一般是1.59mm
电线电缆绝缘材料（塑料）的详细介绍
电线电缆绝缘材料（塑料）的详细介绍塑料和导体塑料电现电缆要适应各种不同需要，就应具有广泛的优异而稳定的使用性能。
塑料电线电缆的使用性能和寿命，决定于产品结构的先进性、塑料选用的合理性以及工艺的完善性。
从塑料电现电缆技术的发展来看，合理而正确的使用材料是关键的因素。
为了制造性能优异而稳定的塑料电线电缆，在导电线芯和半成品缆芯满足规定的技术要求的前提下，主要是对绝缘和护套用塑料提出了较高的要求。
绝缘塑料的基本要求是具有优异的电绝缘性能，同时根据产品用途和使用条件分别提出对机械性能、耐高温性、物理－化学性能及工艺性能的要求。
对护套塑料的基本要求是耐受各种环境因素作用的老化性能，在满足这个条件下分别提出一些特殊要求和辅助要求。
第一节塑料塑料是高分子合成材料中凡是性能上具有可塑性变化的材料的总称。
塑料可分为热塑性塑料和热固性塑料两大类，电线电缆制造中所用的塑料都是热塑性塑料。
电线电缆常用的热塑性塑料有聚氯乙烯、聚乙烯、交联聚乙烯、泡沫聚乙烯、氟塑料、聚酰胺、聚丙烯和聚酯塑料等。
塑料是以合成树脂为基本成份，再添加各种配合剂，经捏合、切粒等工艺而塑制成一定形状的材料。
为了满足加工、贮存和使用的要求，合成树脂内一般都要添加各种配合剂，根据添加配合剂所起的作用不同，塑料的添加剂大致有以下几种：防老剂（它包括抗氧剂、稳定剂、紫外线吸收剂、光屏蔽剂等，这几种材料在塑料中所起的作用不同但又相互联系，同一种材料可起几种作用，所以统称为防老剂。
）；增塑剂；交联剂；润滑剂；填充剂；着色剂；发泡剂；防霉剂；驱避剂；阻燃剂；耐电压稳定剂；抑烟剂等。
各种塑料既具有塑料共有的特性，又具有各不相同的各自独具的某些特性。
各种塑料共有的特性有：比重小、机械性能较高、电绝缘性能优异并且化学稳定性好、耐水、耐油、加工成型方便，原料来源丰富。
为了适应日益增长的电线电缆技术发展的需要，塑料将不断改进配方和性能，提高其耐热性和电压等级，提高材料的耐寒、耐大气老化性能、耐火阻燃性能，延长电线电缆使用寿命，同时，还将不断开发新型塑料并合理用于电线电缆上。
