电气配管技术交底
002电气二次配管及预埋管路疏通安全技术交底
单位工程名称
太平金融大厦
施工单位名称
中建五局太平金融大厦项目部
交底时间
2009年09月16日
交底部位
地下一层、一-十八层
专业
电气
交底内容
电气二次配管及预埋管路疏通安全技术交底
交底部门
工程部
交底人
专业主管：
技术员：
质检员：
安全员：
被交底人
劳务队长：
班长：
班组质检员：
班组成员：
注：本表一式二联，一联留存，另一联交班组保存。
b.接线盒埋入砼深度小于5mm时，制作与接线盒相同尺寸的模具，用50号砂浆给接线盒四周收口。
3、一次墙上接线盒在土建灰饼做出后方可调整。
4、管路疏通下列情况须穿铁丝，以便穿线。
a.管路长度超过4米，无弯曲。
c.管路有弯曲时。
5、穿完铁丝后将管口用堵头堵好，并用胶带包扎，使其不会脱落。
6、遇到管路有堵塞时通知技术员做好记录，第2天答复处理意见。
b.当钢管与设备直接连接时，应将钢管敷设到设备的接线盒内。
13、当钢管与设备间接连接时，对室内干燥场所，钢管端部宜增设镀塑金属软管后引入设备的接线盒内，且钢管管口应包扎紧密；对室外或室内潮湿场所，钢管端部应增设防水弯头，经镀塑金属软管弯成滴水弧状后再引入设备的接线盒。与设备连接的钢管管口与地面的距离宜大于200mm。软管弯曲半径不应小于软管外径的6倍。
b)所有施工均须符合国家相应施工及验收规范标准和安全文明施工要求。
四、补充交底
1．进入现场必须遵守安全生产六大纪律。
2．在拉设临时电源时，电线均应架空，过道处须用钢管保护，不得乱拖乱拉，电线被车辗物压。
3．电箱内电气设备应完整无缺，设有专用漏电保护开关，必须按城乡建设部标准一只漏电开关控制一只插座。
电气安装工程技术交底3篇
电气安装工程技术交底3篇【第1篇】工程电气安装工程技术交底建造工程电气安装工程技术交底工程名称交底部位工程编号日期交底内容:建造电气安装工程技术交底电气安装工程中的各分项工程的技术交底均应包括以下内容:1.对材料、设备的要求;2.主要机具;3.作业条件;4操作工艺;5.质量标准;6.成品庇护;7.应注重的质量问题。
下面以半硬质塑料管暗敷设分项工程技术交底为例说明。
半硬质阻燃型暗敷设工程技术交底本技术交底适用于普通民用建造内的照明工程,不得在高温场所及顶棚内敷设。
1.材料要求阻燃型塑料管及其附件其氧指数应符合消防规范有关要求,并有产品合格证。
阻燃型塑料管的管壁应薄厚匀称,无气泡及管身变形等现象。
开关盒、插座盒、接线盒等塑料盒、箱均应外观整齐、开孔齐全及无劈裂等现象。
镀锌材料:扁铁、木螺丝、机螺丝等。
辅助材料:铅丝、防腐漆、胶粘剂、水泥、砂子等。
2.主要机具铅笔、卷尺、水平尺、线锤、水桶、灰桶、灰铲。
手锤、錾子、钢锯、锯条、刀锯、木锉等。
台钻、手电钻、钻头、木钻、工具袋、工具箱、高凳等。
3.作业条件协作土建结构施工时,按照砖墙、加气墙弹好的水平线,安装盒、箱与管路。
协作土建结构施工时,大模板、滑模板施工混凝土墙,在钢筋绑扎过程中预埋套盒及管路,同时办理隐检。
加气混凝土楼板、圆孔板、应协作土建调节好吊装楼板的板缝时举行配管。
4.操作工艺工艺流程:弹线定位→盒、箱、固定→管路敷设→扫管穿带线弹线定位:1)墙上盒、箱弹线定位:砖墙、大模板混凝土墙,滑模板混凝土墙盒、箱弹线定位,按弹出的水平线,对比设计图用小线和水平尺测量出盒、箱精确位置,并标注出尺寸。
2)加气混凝土板、圆孔板、现浇混凝土板,应按照设计图和规定的要求精确找出灯位。
举行测量后,标注出盒子尺寸位置。
盒、箱固定:1)盒、箱固定应平正、牢固,灰浆饱满,纵横坐标精确。
2)砖盒稳住盒、箱:a.预留盒、箱孔洞:首先按设计图加工管子长度,协作瓦工施工,在距盒箱的位置约300mm处,预留出进入盒、箱的长度,将管子甩在预留孔外,端头堵好。

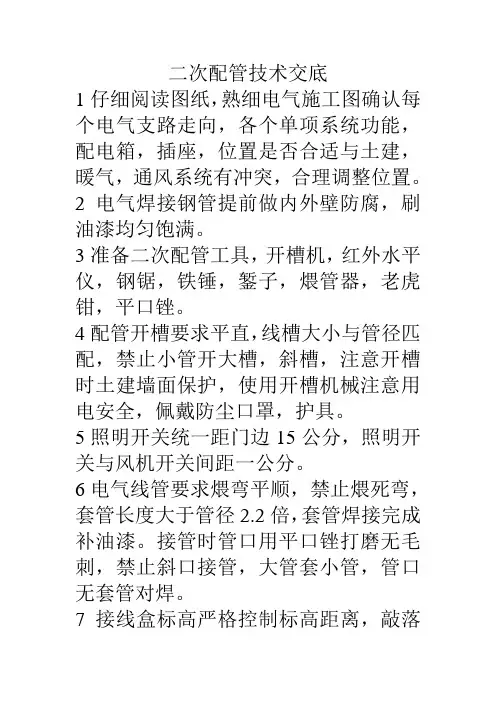

二次配管技术交底
二次配管技术交底
1仔细阅读图纸，熟细电气施工图确认每个电气支路走向，各个单项系统功能，配电箱，插座，位置是否合适与土建，暖气，通风系统有冲突，合理调整位置。
2 电气焊接钢管提前做内外壁防腐，刷油漆均匀饱满。
3准备二次配管工具，开槽机，红外水平仪，钢锯，铁锤，錾子，煨管器，老虎钳，平口锉。
4配管开槽要求平直，线槽大小与管径匹配，禁止小管开大槽，斜槽，注意开槽时土建墙面保护，使用开槽机械注意用电安全，佩戴防尘口罩，护具。
5照明开关统一距门边15公分，照明开关与风机开关间距一公分。
6电气线管要求煨弯平顺，禁止煨死弯，套管长度大于管径2.2倍，套管焊接完成补油漆。
接管时管口用平口锉打磨无毛刺，禁止斜口接管，大管套小管，管口无套管对焊。
7 接线盒标高严格控制标高距离，敲落
孔严禁随意敲落，下行管口及时封堵管口，防止异物进入。
8接线盒统一出墙一公分与土建抹灰层平齐，卫生间出墙1.5公分，卫生间接线盒要求踞砖中，达到美观效果，接线盒要求平正禁止歪扭。
9配管完及时清理废料垃圾。
电工电管敷设技术交底
接受交底人
质量检查员
1.1.6.2交底
自治区建设工程质量安全监督总站监制
3.6现浇框架工程隔墙内管子敷设
框架结构隔墙在未施工前，土建专业应给出墙身尺寸线、门窗位置线及梁中心线和建筑标高线。框架结构中，空心砖隔墙和加气混凝土砌块隔墙电气配管方法略有不同，前者电气配管应预埋，后者应在墙体砌筑后剔槽配管。
3.7空心砖隔墙管子敷设
（1）空心砖隔墙内敷设钢管，应在墙体砌筑前，根据土建放出的各种线确定好由下引来的梁内短管至墙体盒（箱）一端管路的长度，管子切断加工后先与盒（箱）连接好，再与下部的梁内短管相连接。根据墙身尺寸线安排好盒（箱）口突出墙面的位置，管子敷设就绪后开始砌墙，砌墙初期应进一步调整盒（箱）口与墙面的距离。在管路经过处墙体应改空心砖为普通砖立砌，或现浇一条垂直的混凝土带把管子保护起来，增强了墙体的结构强度。
b.暗敷设钢管与盒采用焊接时，如果入盒连接管数量较多时，也可不必将连接管一根根分别与盒敲落孔进行焊接固定，可在确定好管入盒的长度后，用做跨接线的圆钢煨成略大于灯位盒的圆圈，将入盒管进行焊接。并同时与盒体之间进行焊接，可以防止盒管一一焊接时烧穿盒孔。
交底人
接受交底人
质量检查员
1.1.6.2交底
自治区建设工程质量安全监督总站监制
2.9施工中严禁不同管径的管直接套接连接。
3、现浇砼框架工程的配合施工
（1）现浇砼框架结构工程中的电气配管多使用钢管，在与土建配合施工中不易被损坏。
（2）现浇框架暗配管路施工，要先把框架中的管路或预埋件埋设好，在砌墙过程中，连接或连接剩余的部分。
3.1现浇砼柱内的管子敷设
a.现浇砼柱内埋设的管路和壁灯的灯位盒与开关（插座）盒，应先将管与盒连接好，在正面模板支好后将管盒与模板固定牢固，把管路沿主筋内侧布置，且应与主筋上的箍筋绑扎在一起，管路中间的绑扎间距不应大于1m，在管与盒连接处的绑扎距离不应大于30mm。

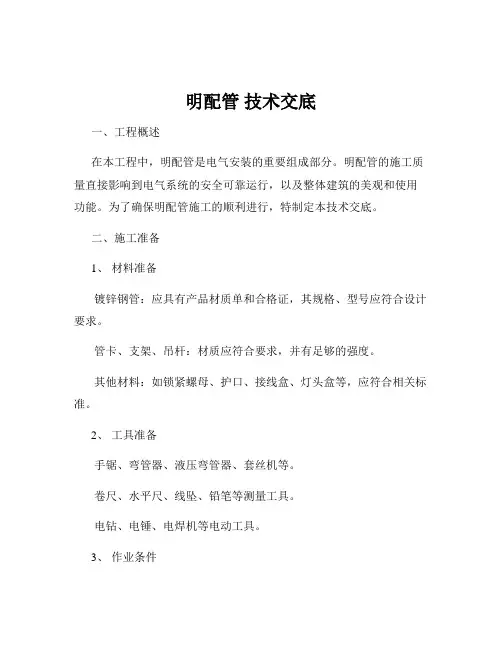

明配管 技术交底
明配管技术交底一、工程概述在本工程中，明配管是电气安装的重要组成部分。
明配管的施工质量直接影响到电气系统的安全可靠运行，以及整体建筑的美观和使用功能。
为了确保明配管施工的顺利进行，特制定本技术交底。
二、施工准备1、材料准备镀锌钢管：应具有产品材质单和合格证，其规格、型号应符合设计要求。
管卡、支架、吊杆：材质应符合要求，并有足够的强度。
其他材料：如锁紧螺母、护口、接线盒、灯头盒等，应符合相关标准。
2、工具准备手锯、弯管器、液压弯管器、套丝机等。
卷尺、水平尺、线坠、铅笔等测量工具。
电钻、电锤、电焊机等电动工具。
3、作业条件配合土建结构施工时，已完成预留孔洞和预埋件的安装。
室内装饰工程施工前，应完成明配管的安装。
三、施工工艺流程1、测量定位根据设计图纸，确定明配管的安装位置和走向。
使用水平尺、线坠等工具，测量出管道的水平和垂直位置，并做好标记。
2、支吊架安装按照测量定位的标记，安装支吊架。
支吊架的间距应符合规范要求，一般为 15 20 米。
支吊架应安装牢固，与建筑物表面接触紧密。
3、管弯制作根据实际需要，制作管弯。
管弯的弯曲半径应不小于管外径的 6 倍。
使用弯管器或液压弯管器进行弯管操作，确保管弯的弧度均匀，无褶皱和裂缝。
4、管子连接镀锌钢管应采用螺纹连接，管端螺纹长度不应小于管接头长度的1/2。
连接后，应将外露的螺纹和管接头的连接处做好防腐处理。
5、固定管子将制作好的明配管固定在支吊架上，使用管卡或抱箍进行固定。
固定点应均匀分布，确保管道牢固、平整。
6、管路接地明配管应做好接地连接，采用专用接地卡或跨接线进行连接。
接地电阻应符合设计要求。
7、管口封堵明配管安装完成后，应对管口进行封堵，防止杂物进入管内。
四、质量标准1、主控项目金属导管必须接地（PE）或接零（PEN）可靠。
镀锌钢管不得熔焊跨接接地线，应采用专用接地卡跨接，两卡间连线为铜芯软导线，截面积不小于 4mm²。
2、一般项目电线导管弯曲半径不应小于管外径的 6 倍，当只有一个弯时，不应小于管外径的 4 倍。
JDG管明配管技术交底【内容详细】
技术交底记录编号06-C2-010表C2-1工程名称沈阳佳兆业中心交底日期施工单位中国建筑第八工程局有限公司分项工程名称电气配管敷设工程交底提要JDG管明配管技术交底交底内容：1. 材料要求1.1 使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格证。
1.2 管材及器材的规格型号应符合本标准及设计要求；直管接头、爪型螺纹管接头、直角弯管等的规格应与面板、盖板相配套。
1.3 管卡、支架、吊杆及箱盒等黑色金属件，刷防腐漆。
1.4 所需材料：电线钢管、弯管、可挠金属管、直管接头、爪型螺纹管接头、管卡、角钢、扁钢、支架，吊杆，镀锌螺栓、膨胀螺栓、防腐漆、地线卡子等。
2. 主要机具2.1 手扳弯管器、液压开孔器、砂轮锯、无齿锯、台钻、手电钻、电锤。
2.2 专用搬子、活搬子、钢锯、手锤、錾子、钻头。
2.3 水平尺、卷尺、绝缘手套、工具袋、工具箱、高凳等。
3. 作业条件(1) 配合建筑结构安装好预埋件、预留洞工作。
(2)采用膨胀螺栓固定支架，应在抹灰后进行。
(3) 配管应在土建喷浆、刷漆后进行。
4. 操作工艺4.1 工艺流程弯管、箱、盒预制→测位→爪型螺纹管接头与箱、盒紧固→箱、盒支架固定→管路敷设→压接接地→管路固定4.2 弯管（包括定型弯管）、支架、吊架预制加工：明配管弯曲半径一般不小于管外径的6倍；当两个接线盒之间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。
加工方法可采用冷煨法和定型弯管。
支架、吊架的规格设计无规定时，应不小于以下规定：扁钢支架：30mm×3mm；角钢支架：25mm×25mm×3mm。
埋注支架应有燕尾，埋注深度应不小于120mm。
4.3 测定箱、盒及固定点位置：(1) 根据设计首先测出箱、盒与出线口等的准确位置。
(2) 根据测定的箱、盒位置，把管路的垂直、水平走向弹出线来，按照安装标准规定的固定点间距的尺寸要求，计算确定支架、吊架的具体位置。
(3) 固定点的距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150～300mm。
-建筑(室内)电气电线管敷设技术交底
建筑电气安装工程（室内）电线管敷设技术交底1、电气管线（预埋）敷设1）管线布置整齐，严禁两根以上管道在同一处重叠敷设，且严禁敷设在钢筋保护层，局部管线多的地方，应请土建采取有效的加固措施；2）电线管与接线盒连接处应设锁口，电线管转弯半径要大，半径小了影响穿线施工，应避免造成后续楼板开槽，影响楼板结构安全；3）电线管、开关、插座和灯头盒等材料应使用合同约定的品牌，管壁厚度，管材柔韧度符合规范要求；4）电线管口要及时封堵，线管绑扎固定可靠，做好成品保护。
5）不得随意用手工开槽，尽量避免横向开槽，管槽不宜开太深，深度应符合规范要求，否则影响墙面结构安全；6）电线管必须在墙面粉刷前疏通到位，如有管道堵塞，需及时修补，严禁墙面粉刷后开槽；7）电线管在墙面敷设排列整齐，间距均匀并符合规范要求，管线敷设集中的墙面，特别是配电箱进出口，必须在墙面粉刷时用纤维网加固或采取其他防开裂措施。
2、开关、插座预埋，箱体预埋1）开关、插座盒预埋时要仔细核对施工图，尽量一次性预埋到位；2）水平标高必须按土建水平标高控制线统一控制，并符合设计要求，竖向标高必须根据土建墙面粉刷灰饼厚度进行控制，特别是预埋偏位的情况下，在墙面粉刷前必须一次性调整到位；3）开关、插座盒与电线管连接必须做锁口，不得随意在开关、插座盒开孔，同时做好成品保护，通常的成品保护措施有在盒体里填塞泡沫块，待墙面粉刷完成后，将泡沫块取出，这样保持盒体干净清洁；4）配电箱与线管连接必须做锁口，不得随意在箱体采用切割机开孔，箱体应采用液压开孔器开孔，孔洞整齐，洞口大小与管径相匹配，箱体接地可靠；5）各种暗敷箱体四周和背后必须用细石砼灌实，背后挂钢丝网，用1：2水泥砂浆抹平，做好成品保护，保持箱体内清洁干净；6）宽度大于300mm的配电箱、弱电箱、消火栓箱顶部必须设置过梁，安装高度符合设计要求；7）箱体暗敷的进出线管待墙面粉刷完成后做好标识，以防二次装修打破管线。
3 、顶板内电线管（吊卡）敷设安装1）吊顶内各种管线应有一个总体规划，水、电、风管道应统一考虑，综合布局。
二次结构电气配管及预埋技术交底
二次结构电气配管及预埋技术交底This model paper was revised by the Standardization Office on December 10, 2020二次结构电气配管及预埋技术交底一、暗管敷设1、定位弹线（1）根据设计图纸要求，核对各种线盒的标高、坐标的排列有无矛盾，核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位。
（2）根据土建的水平线（标高为500mm），用激光水平仪定出箱盒底标高水平线。
按定好的水平线用小线和水平尺测量出盒、箱的准确位置及根据盒、箱宽高各加50mm并标出尺寸画好线。
（注意标高定位时要考虑底盒与面板之间误差）（3）然后根据规范要求，用长直尺画出垂直管路线，线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋60mm。
（例：一根钢管Ф15的电线管开槽的宽度为60mm，双管开槽为90mm，多根并排敷设管与管之间间距为15mm。
）2、墙体开槽：（1）砌体墙面电线管应机械开槽与开洞，经切割机切割线槽后用錾子沿槽内边进行剔槽；墙槽用水泥砂浆填补密实，且与砌体墙平。
线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋60mm。
（2）砌体沟槽只能竖向或斜向开槽，严禁水平开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观；线盒、箱体安装位置留置孔间不能过大，以免造成二次补洞工程量增加。
（3）砌体门洞过梁影响管线敷设，梁柱因预留配管位置偏移，严格按要求处理不得影响结构，在砼保护层20-30mm内妥善处理到位。
（4）按弹出的水平线及画好的箱盒线，复核对照设计图中盒、箱的准确位置，校对无误后进行机械切割，然后剔洞。
3、管路敷设：(1)煨弯：一般管径为20mm及其以下时，用手板煨管器。
先将管子插入煨管器，逐步煨出所需弯度。
管径为25mm及其以上时，使用液压煨管器，即煨先将管子放入模具，然后扳动煨管器，煨出所需弯度。
(2)切管：常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。
明配管施工技术交底
电气工程明配管施工技术交底一、编制依据《建筑电气工程施工质量验收规范》GB50303—2015《电气工程施工方案》二、施工准备1、作业条件1）二次砌体完成，构造柱模板、脚手架等拆除并清理，二次配管区域场地清理干净，道路畅通，有足够的施工空间；2）与土建工序交接前确认现场是否画出建筑1m线，并进行校核，确认无误后会签；3）一次机电图纸、二次机电图纸完善，能够指导现场施工；4）熟悉图纸，提前了解布局及与其他专业间的配合情况；5）吊顶内配管应配合吊顶施工，在吊顶内桥架、水管、风管等大型管道施工完成之后，吊顶龙骨安装前根据工程进度合理安排施工。
2、材料准备JDG管及其专用接头、接线盒、镀锌圆钢、BRV-4mm2黄绿双色线等。
3、材料要求及验收（1）JDG导管应壁厚均匀，无劈裂、砂眼、棱刺和凹扁现象，内外壁光滑，并应有产品质量合格证和型式检验报告，不合格管材不准应用到工程中；（2）管箍使用通丝管箍，丝扣清晰、不乱扣，镀锌层完整无剥落、无劈裂、两端光滑无毛刺；（3）锁紧螺母(根母)、护口外形完好无损，丝扣清晰；（4）钢制接线盒的厚度应满足规范要求，且接线盒的镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全；（5）其他材料均应为合格产品，且满足设计及规范规定。
2）材料进场验收（1）进场的JDG管（镀锌钢管）应有产品合格证及出厂检验报告，按清单清点进场的JDG管（镀锌钢管）的规格和数量；（2）进场的JDG管（镀锌钢管）无压扁，无锈蚀，内壁光滑，无毛刺；（3）按照规范对进场的导管的管径、壁厚及均匀度进行现场抽样检测；（4）材料经现场四方验收合格后，方可卸车，同步将材料进场验收表、合格证张贴单、检测报告等相关资料报送监理单位，并催促监理单位及时进行签字盖章，相关流程完善后存档。
4、机具准备JDG管专用弯管器、JDG专用螺丝刀、开槽机、升降车、开孔器、手电钻、切割机、激光水平仪、钢锯、圆挫、管钳、钢丝刷、毛刷、铅笔、卷尺、粉线袋及其他电工常用工具。
二次配管技术交底
技术
负责人
交底人
接受人
各施工人员签字见附页1：
附页1：
施工人员签字栏：
施工质技术交底
20年月日
工程名称
分部工程
电气安装工程
分项工程名称：（电线导管二次敷设工程）
交底内容：
1.进入箱盒线管需用同规格的盒接，锁母拧紧、严禁线管直接进了电箱与线盒内，配电箱开孔必须水平均匀排布,配电箱固定保持电箱四周密实严禁空鼓。
2.强弱电配电箱安装必须保持水平垂直，箱体出墙保持在1-1.5cm之间，同一房间内插座标高必须保持同一高度，如原预埋有误差必须重新处理。(各线盒尺寸必须与样板间保持一致严禁误差)。
6.线盒、电箱修补四周密实严禁空鼓现象，避免造成返工。
7.每个作业面完成后各种材料及时清理完毕，能够再利用的材料整理完毕后在下一个作业面上合理利用，其余零散废料清理至仓库废料归堆处。
8.凿下的垃圾在每层墙槽修补结束后及时清理完毕。
9.移动箱内部开关灵敏、插座良好、电源线接地可靠、二次出线安装插头。
上述内容请班组长认真贯彻落实，各施工人员严格执行。如经检查没有施工到位对各施工人员进行当日扣工时处罚，班组长落实不到位年终工资考核相对降低标准。对那些出工不出力的职工给予年终降分处理。
3.出墙线管与地面不通管及时处理，完毕后迅速修补地面管线洞口必须先结浆后用指定细石混凝土浇筑密实。
4.厨房卫生间线盒出墙面必须保持在2cm其余房间线盒出墙面必须保持在1cm固定时线盒
必须保持平整垂直四周密实，开关盒距门边保持在15cm。配管时所有线管必须凹入毛墙面有1cm间距，给予墙面修补空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技 术 交 底 记 录 资料编号 06-05-C2-001
表 C2-1 工程名称 锦江之星4s-庐山新云中宾馆装饰改造工程 交底日期 2015年8月1日 施工单位 北京中建华新建设工程有限公司 分项工程名称 电气配管 交底提要 准备工作、材料要求以及施工工艺规程、质量要求等注意事项 交底内容： 一、 施工准备
（一） 施工准备 1、 作业条件 根据电气设计图要求与土建墙上弹出的水平线，弹线定位，墙体开槽。 2、 PVC管材料要求 （1） PVC管的材质必须合格,氧指数≥27%,设计有待殊要求时必须符合设计要求。进场材料必须有产品合格证,以及有效的氧指数检测报告。 （2） 外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷。 （3） 用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致。 （4） 各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、“CCC”认证标志和认证证书复印件。 3、 JDG管材料要求 （1） 钢管的材质必须合格,有出厂合格证,设计有待殊要求时必须符合设计要求。 （2）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和 凹扁等缺陷。 （3）锁紧螺母外形完好、丝扣清晰。无翘曲变形等缺陷。
审核人 交底人 接受交底人 本表由施工单位填写。 技 术 交 底 记 录 资料编号 06-05-C2-001
表 C2-1 工程名称 锦江之星4s-庐山新云中宾馆装饰改造工程 交底日期 2015年8月1日 施工单位 北京中建华新建设工程有限公司 分项工程名称 电气配管 交底提要 准备工作、材料要求以及施工工艺规程、质量要求等注意事项 交底内容： （4）铁制灯头盒、开关盒等的金属板厚度必须符合国标或标准图集的
要求。 4、 主要机具 铅笔、钢卷尺、水平尺、线锥、水桶、灰桶、灰铲、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、弯管器、剪管器工具袋、电工常用工具等。 二、 质量要求 质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。 项 序 项 目 允许偏差或允许值 主控项目
1 金属导管、金属线槽的接地或接零 第14.1.1条
2 金属导管的连接 第14.1.2条
3 防爆导管的连接 第14.1.3条
4 绝缘导管在砌体剔槽的埋设 第14.1.4条
一般项目
1 电缆导管的弯曲半径 第14.2.3条
2 金属导管的防腐 第14.2.4条
3 柜、台、箱、盘内导管管口高度 第14.2.5条
4 暗配导管的埋设深度，明配导管的固定 第14.2.6条
5 线槽固定及外观检查 第14.2.7条
6 防爆导管的连接、接地、固定和防腐 第14.2.8条
7 绝缘导管的连接和保护 第14.2.9条
8 柔性导管的长度、连接和接地 第14.2.10条
9 导管和线槽在建筑物变形缝处的处理 第14.2.11条
审核人 交底人 接受交底人 本表由施工单位填写。 技 术 交 底 记 录 资料编号 06-05-C2-001
表 C2-1 工程名称 锦江之星4s-庐山新云中宾馆装饰改造工程 交底日期 2015年8月1日 施工单位 北京中建华新建设工程有限公司 分项工程名称 电气配管 交底提要 准备工作、材料要求以及施工工艺规程、质量要求等注意事项 交底内容： 三、 工艺流程 （一）弹线定位→墙体管路开槽→盒箱固定→线管敷设及固定→扫管穿带线 四、 操作工艺 （一） 弹线定位 1、在土建施工过程中，电气安装人员现场配合，预留出地面及顶板线管 口， 以及根据图纸设计位置预留出暗装配电箱预留洞，大于300*300 洞口时应联系土建加预置过梁。 2、砖墙上盒、箱弹线定位，按弹出的水平线，对照设计图用小线和水平 尺测量出盒、箱准确位置，并标注出尺寸。 （二） 墙体开槽 1、砌体墙面电线管应机械开槽与开洞，经切割机切割线槽后用錾子沿槽内 边 进行剔槽；墙槽用水泥砂浆填补密实，且与砌体墙平。线槽尺寸： 砌体墙 槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋６０mm。 2、砌体沟槽只能竖向或斜向开槽，严禁水平开槽，尽量保证直线时每一 线盒安装位置居中，确保工艺美观；线盒、箱体安装位置留置孔间不能 过大， 以免造成二次补洞工程量增加。 3、砌体门洞过梁影响管线敷设，梁柱因预留配管位置偏移，严格按要求
审核人 交底人 接受交底人 本表由施工单位填写。 技 术 交 底 记 录 资料编号 06-05-C2-001
表 C2-1 工程名称 锦江之星4s-庐山新云中宾馆装饰改造工程 交底日期 2015年8月1日 施工单位 北京中建华新建设工程有限公司 分项工程名称 电气配管 交底提要 准备工作、材料要求以及施工工艺规程、质量要求等注意事项 交底内容： 处理不得影 响结构，在砼保护层20-30mm内妥善处理到位。
4、按弹出的水平线及画好的箱盒线，复核对照设计图中盒、箱的准确位 置，校对无误后进行机械切割，然后剔洞 。 （三） 盒、箱固定 1、按弹出的水平线，复核对照设计图找出盒、箱的准确位置，正确无误后， 先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉 盒子的敲落孔 ， 再用强度等级不小于M10水泥砂浆填入洞内将盒、箱稳 端正， 2、盒、箱固定应平正牢固、灰浆饱满无空鼓现象，收口平整。 3、所有开关、插座及箱盒出墙面10mm保持一致，且所有的预留箱盒四周 无缝隙，安装牢固，面光滑整洁，无碎裂、划伤。 4、强、弱电插座之间盒边与盒边间距统一设置为20 mm 5、卫生间设有局部等电位盒，卫生间插座如有PE线引入,PE线要与LEB箱连 接.，需预 留相应的线管到LEB箱。 （四） 管路敷设 1、 PVC管连接采用PVC直接粘接，JDG管连接采用紧定直接连接，连接要牢固可靠。 2、墙内管线敷设切割剔槽的宽度应超过管外径15mm，槽深不小于管外径
审核人 交底人 接受交底人 本表由施工单位填写。 技 术 交 底 记 录 资料编号 06-05-C2-001
表 C2-1 工程名称 锦江之星4s-庐山新云中宾馆装饰改造工程 交底日期 2015年8月1日 施工单位 北京中建华新建设工程有限公司 分项工程名称 电气配管 交底提要 准备工作、材料要求以及施工工艺规程、质量要求等注意事项 交底内容： 15mm，管外侧保护层厚度不应小于 15mm，接好盒（箱）管路后用不
小于 M10 的水泥沙浆进行填充，抹面保护。 2、 开槽必须使用切割机，且不允许剔横槽及剔断钢筋。 3、 管进盒、箱连接：管进入盒、箱采用同质成品锁扣连接，不允许内进外出应与盒、箱里口平齐，一管一孔，不允许开长孔。 5、插座及灯具均需暗敷一根线管（PVC20）至局部等电位位置。 （五） 扫管穿带线 在土建抹灰工程施工前应对管路进行疏通，疏通时根据图纸中设计管 内穿线数量级线径在疏通所用钢丝（或其他牵引绳）后带上50公分同线径 同数量导线用来清扫疏通管路,疏通完成后在管内留下穿线所用钢丝（或其 他牵引绳）,发现管路有堵漏现象在土建抹灰前及时维修。 五、变形缝的处理 在变形缝的两侧各预埋一个接线箱,在变形缝的一侧把短管的一端用根母和锁母固定在箱底部,在另一侧的接线箱底部的垂直方向开长孔,其孔径长宽尺寸不小于管直径的2倍,在变形缝的两侧的钢管及接线箱上焊接补偿跨接地线(图5-1),当穿过变形缝的导线较多或导线截面较大时要采用直筒式接线箱(图5-2)。
审核人 交底人 接受交底人 本表由施工单位填写。 技 术 交 底 记 录 资料编号 06-05-C2-001
表 C2-1 工程名称 锦江之星4s-庐山新云中宾馆装饰改造工程 交底日期 2015年8月1日 施工单位 北京中建华新建设工程有限公司 分项工程名称 电气配管 交底提要 准备工作、材料要求以及施工工艺规程、质量要求等注意事项 交底内容： 六、跨接地线 对箱盒两端的钢管必须焊接跨接地线,跨接地线的焊接长度不小于钢筋直径的6倍,使用扁铁时应三面围焊,焊接长度不小于扁铁宽度的2倍。 管径 圆钢 扁铁 15～40 ф6 － 50～63 ф10 25×3 70以上 ф8×2 （25×3）×2 七、应注意的质量问题 2、 开关距门边尺寸必须符合规范要求，保持在15~20cm之间，且同一套房间距离相等。 3、 同一室内同标高开关插座必须保证在同一水平线上。 4、 接线盒及配电箱内清理干净，管口封堵良好，金属接线盒刷红防锈漆，油漆在盒内部涂刷均匀。 八、成品保护要求 1、剔槽不得过大、过深或过宽。预制梁柱和预应力楼板均不得随意剔槽打洞。 混凝土楼板，墙等均不得私自断筋。 2、箱盒固定和修补完成，对箱盒内部用泡沫再次封堵，确保箱盒的净洁及 防止箱盒内 的管线堵塞 3、敷设管路时，保持墙面、顶棚、地面的清洁完整。 4、施工用高凳时，不得碰撞墙、角、门、窗；不得靠墙面立高凳。
5、搬运物件及设备时，不得砸伤管路及盒、箱。
