第13 绘制三维机械图形
《AutoCAD 2013 机械绘图》项目3 绘制机械零件图
（1）“样式”选项组 1）“样式（S）”列表框：列出当前可以使用的文字样 式，默认文字样式为“Standard”。 2）“新建（N）…”按钮：单击该按钮打开“新建文字 样式”对话框，通过该对话框可以创建新的文字样式。 3）“删除（D）”按钮：单击该按钮可以删除某一已有 的文字样式，但无法删除已经使用的文字样式和默认的 “Standard”样式。 4）“置为当前（C）”按钮：将在“样式”下选定的样 式设定为当前。
5．在多行文字的文字输入窗口中，可以将已经在其他文字 编辑器中创建的文字内容直接导入到当前图形中。（ ）
6．用尺寸标注命令所形成的尺寸文本，尺寸线和尺寸界线， 类似于块，可以用分解命令来分解。( )
7. 在同一张图中可以存在一种以上的尺寸标注样式。( )
三、选择题
1．用TEXT命令标注角度（°）符号，应在角度数值后加( )。
7. “多行文字”又称为 文字，是一种更易于管理的文字对象，可以由 两行以上的文字组成，而且各行文字都是作为一个整体处理。
8．在机械制图或其他工程绘图中，一个完整的尺寸标注应由标注文字、 __________、尺寸界线、箭头等组成。
9. 坐标标注用于测量从________到要素的水平或垂直距离。 10. 公差标注创建包含在特征框中_________标注。
（2）“字体”选项组 1）“字体名（F）”下拉表框：列出了Fonts文件夹中 所注册的TrueType字体和所有编译的形（SHX）字体的 字体族名。从列表中选择名称后，该程序将读取指定的字 体文件。除非文件已经由另一个文字样式使用，否则将自 动加载该文件的字符定义。可以定义使用同样字体的多个 样式。 2）“字体样式（Y）”下拉表框：指定字体格式，比如 斜体、粗体或者常规字体。选定“使用大字体”后，该选 项变为“大字体”，用于选择大字体文件。 3）“使用大字体”复选框：指定亚洲语言的大字体文件。 只有 SHX 文件可以创建“大字体”。
3DS max建模教程机器人
3DS max建模教程机器人作者：网络运营中心文章来源：河南新华电脑学院第一步：在视图中建立一个立方体。
第二步：转换成可编辑的网格，进入点的层级，把头的大致形状调出来，调的时侯要注意。
第三步：增加光滑，设置为1，就在这里做细部的制作。
第四步：选择这些面，拉伸设置为2。
并在光滑之上，给模型在给一个可编辑网格。
第五步：因为模型的突起是前面突起，后面慢慢变平，将拉伸的面进行旋转。
第六步：进入点的层级，进行焊接图中所圈的一排点。
第七步：因为两边是对称的，我们可以用镜象复制的方法，来制作另一半，进入多边形层级，选择另一面，然后进行删除。
第八步：进行镜象操作，选择关联复制。
第九步：选择这个点进行倒角操作，大小自己定。
第十步：选择倒角出来的面，向内拉伸为-10，然后删除拉伸的底面。
第十一步：拉伸面之后，给模型再添加一个光滑，设置为2，渲染一下，如果在空洞的地方出现不平滑，可以适当的增加刚才拉伸面周围点的权重，最好不超过8。
第十二步：进入点的层级，调整出眼睛。
第十三步：选择刚刚调整出来的眼睛的面，向内拉伸－10，并删除底面，然后进行光滑看一下效果。
第十四步：下面我们要将他们进行焊接，因为他们的关系是关联的，所以要先改边关联方式，先删除堆栈修改器里的光滑，然后点我所画的那个按钮，他们就各自分开了，选一种任何一半的模型，进行点结合，把他们结合起来，进入点的层级取消对忽略背面的选择，选择中间的一排点，按一下WELD SELECTED，这样点就焊接起来了。
第十五步：选择头顶的四个面，进行拉伸为4。
第十六步：旋转拉伸的面，就象制作侧面突起一样，然后焊接后面的一排点。
第十七步：选择这四个面，因为他有角度，所以用这个make planar工具让它变平。
第十七步：选择刚才变平的四个面的中心点，用倒角倒出一个新的面，大小自己定。
第十八步：选择倒角出来的面，向内拉伸，删除底面，并加个光滑。
第十九步：把模型转换成可编辑的多边形，注意：刚才是可编辑的网格，选择一个线段，点循环，如图。
机械图形设计--三维绘图
机械图形设计–三维绘图1. 简介机械图形设计是机械工程领域的重要技术之一，用于表达和传递机械零件、装配体及机械系统的形状、尺寸、位置和运动关系。
而在机械图形设计中，三维绘图是一种常用的方法，通过绘制三维图形，可以更直观地展示机械零件的外观和结构，有助于工程师和设计师进行设计、分析和交流。
本文将介绍机械图形设计中的三维绘图方法和技巧。
2. 三维绘图方法在机械图形设计中，有多种方法可以进行三维绘图，常用的方法包括手绘、计算机辅助绘图（CAD）和三维建模软件等。
下面将介绍这些方法的特点和应用。
2.1 手绘手绘是传统的绘图方法之一，通过纸和铅笔，工程师可以在二维平面上绘制机械零件的草图和工程图。
手绘的优点是简单、直观，可以随时进行修改和调整。
然而，手绘存在精度较低、速度较慢等缺点，在复杂的机械设计中往往无法满足要求。
2.2 计算机辅助绘图（CAD）计算机辅助绘图（Computer-Aided Design，CAD）是一种使用计算机软件进行绘图的方法，通过CAD软件，工程师可以在计算机上绘制和编辑机械零件的二维和三维图形。
CAD的优点是精度高、速度快，可以进行复杂的图形操作和分析，如尺寸标注、装配关系、运动仿真等。
常见的CAD软件有AutoCAD、SolidWorks、CATIA等。
2.3 三维建模软件三维建模软件是一种专门用于绘制三维图形的软件，它可以通过数学模型和算法生成真实的三维物体。
相比于CAD软件，三维建模软件更加强调零件和物体的真实感和逼真效果，适合用于宣传、展示和动画效果制作。
常见的三维建模软件有3ds Max、Maya、Blender等。
3. 三维绘图技巧在进行三维绘图时，除了选择合适的绘图方法，还需要掌握一些技巧，以提高绘图效果和效率。
以下是几个常用的三维绘图技巧。
3.1 视角选择在绘制三维图形时，选择适当的视角非常重要。
视角的选择应该能够充分展示机械零件的外观和结构，同时又能清晰地展示关键的特征和细节。
机械图形设计--三维绘图PPT(86张)
中文版AutoCAD 2009机械图形设计
(4) 改变视点 从菜单浏览器选择“视图”|“三维视图”|“东北等轴测”命令，得到的结果如下图 所示。
以视点(1,1,1)观察实体
中文版AutoCAD 2009机械图形设计
(5) 倒角 执行CHAMFER命令，结果如图所示。
(6) 创建键槽 ●新建UCS
(c) ISOLINES=20 更改系统变量ISOLINES及后面介绍的FACETRES和DISPSILH的值后，需要 执 行 REGEN 命 令 重 新 生 成 图 形 ， 才 能 够 显 示 设 置 后 的 效 果 。 选 择 “ 视 图”|“重生成”命令可执行REGEN命令。
8.3.2 系统变量FACETRES
(4) 创建直径为30的圆柱体
(5) 创建直径为6的小圆柱体
中文版AutoCAD 2009机械图形设计
(6) 阵列
(7) 旋转UCS
(8) 创建直径为24的圆柱体
(9) 创建直径为16的圆柱体， 结果如右图所示。
中文版AutoCAD 2009机械图形设计
(10) 布尔操作 ●并集操作 ●差集操作 执行结果如图(a)所示。对其以真实视觉样式显示，得如图(b)所示的结果。
●继续建立新UCS
中文版AutoCAD 2009机械图形设计
第13章 三维绘图的基础操作
AutoCAD的三维坐标系由原点引出的相互
垂直的3个坐标轴构成，这三个坐标轴分别 称为X轴、Y轴、Z轴，交点为坐标系的原点， 也就是各个坐标轴的坐标零点。从原点出 发，沿坐标轴正方向上的点用正坐标值度 量，沿坐标轴负方向上的点用负的坐标值 度量。在三维空间中，任意一点的位置由 它的三维坐标（x,y,z）唯一确定。
使用三维网格编辑工具可以优化三
维网格，调整网格平滑度、编辑网 格面和控制实体【消隐】、【视觉样式】等命令时，AutoCAD将会使用很多的 小矩形面来替代三维实体的真实曲面，这时可以通过设置【渲染对象 的平滑度】功能来控制三维实体的曲面光滑度，平滑度越高，显示将 越平滑，但是系统也需要更长的时间来运行重生成、平移或缩放对象 的操作。 在AutoCAD 2015中可以通过以下几种方法设置曲面的光滑度：
菜单栏：执行【绘图】|【建模】|【网格】|【边界网格】命令。 命令行：在命令行中输入EDGESURF命令。 功能区：切换至【网格】选项卡，单击【图元】面板中的【建模，网格，边界曲面】 按钮 。
① 新建图层。新建空白文件。调用LA【图层】命令，打开【图层特性管理器】选项板，新 建【轮廓线】和【中心线】图层。 ② 绘制图形。将【中心线】图层置为当前。调用L【直线】命令，绘制两条中心线。 ③ 偏移图形。调用O【偏移】命令，将新绘制的垂直中心线向左右两侧进行偏移操作。 ④ 偏移图形。调用O【偏移】命令，将新绘制的水平中心线向上进行偏移操作。 ⑤ 绘制图形。将【轮廓线】图层置为当前。调用SPL【样条曲线】命令，结合【端点捕捉】 功能，绘制样条曲线。 ⑥ 修改图形。调用E【删除】命令，删除多余的图形；调用L【直线】命令，结合【端点捕 捉】功能，连接直线。
功能区：在【常用】选项卡中，单击【网格】面板上的【提高平滑度】按钮 或【降低 平滑度】按钮 。
2019年整理AUTOCAD 绘制三维机械模型
电脑基础·实例·上机系列丛
清华大学出版社
AutoCAD中文版机械设计教程
绘制基本三维对象
绘制长方体 绘制楔体 绘制球体 绘制圆柱体 绘制圆锥体 绘制圆环体
电脑基础·实例·上机系列丛
清华大学出版社
绘制长方体
AutoCAD中文版机械设计教程
在几何学中，长方体指所有相交边都两两成 直角的三维六面体，长方体的底面总与当前
电脑基础·实例·上机系列丛
清华大学出版社
绘制楔体
AutoCAD中文版机械设计教程
楔体绘制命令有如下几种调用方法：
选择“绘图/实体/楔体”命令。 单击“实体”工具栏中的 按钮。 在命令行中输入 WEDGE 命令。
电脑基础·实例·上机系列丛
清华大学出版社
绘制楔体
AutoCAD中文版机械设计教程

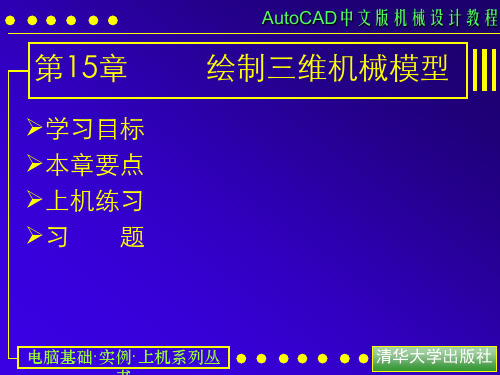

第15章
学习目标 本章要点 上机练习 习 题
AutoCAD中文版机械设计教程
绘制三维机械模型
电脑基础·实例·上机系列丛
清华大学出版社
学习目标
AutoCAD中文版机械设计教程
许多三维机械模型看起来比较复杂，但它们 都是由长方体、圆柱体、球体、楔形等基本 的三维对象组成。本章将详细讲解各种基本 三维对象的绘制方法及相关参数的含义，并 将结合机械设计的需要对三维对象的布尔运 算和编辑修改命令进行讲解。通过本章的学 习，读者可以独立完成较复杂的三维零件模 型的绘制，并可对三维模型进行着色和渲染 等处理。
单击“实体”工具栏中的 按钮。
在命令行中输入 TORUS 命令。
电脑基础·实例·上机系列丛
清华大学出版社
圆环体
AutoCAD中文版机械设计教程
【例15-6】 创建中心位于原点，圆环 体半径大小为50mm，切面圆半径为 20mm的圆环体并对其视图旋转。
三维图形的绘制课件
AutoCAD 2015
实用教程
三维图形的绘制
1
第14章 三维图形的绘制
本章导读：
• 实体模型是三维建模中最重要的一部分，是最符合真实情 况的模型。实体模型不再像曲面模型那样只是一个“空壳”， 而是具有厚度和体积的模型。AutoCAD 2015也提供了直 接创建基本形状的实体模型命令。对于非基本形状的实体 模型，可以通过曲面模型的旋转、拉伸等操作创建。在创 建好三维模型后，也可以像二维图形中的修改功能一样对 三维模型进行编辑和修改一样，也可以对已经创建的三维 实体进行编辑和修改，以创建出更复杂的三维实体模型。 根据三维建模中将三维转化为二维的基本思路，可以借助 UCS变换，使用平移、复制、镜像、旋转等基本修改命令， 对三维实体进行修改。
三维图形的绘制
15
14.2.5 球体
➢球体是在三维空间中，到一个点（即球心）距离 相等的所有点的集合形成的实体，广泛应用于机械、 建筑等制图中，如创建档位控制杆、建筑物的球形 屋顶等。
➢在AutoCAD 2015中可以通过以下几种方法启动 【球体】命令：
• 菜单栏：执行【绘图】︱【建模】︱【球体】命令。
• 命令行：在命令行中输入SPHERE命令。
三维图形的绘制
16
14.2.6 圆环体
➢使用【圆环体】命令，可以创建与轮胎内胎相似的环 形体。圆环体由两个半径值定义，一个是圆管的半径， 另一个是从圆环体中心到圆管中心的距离。
➢在AutoCAD 2015中可以通过以下几种方法启动【圆环 体】命令：
• 菜单栏：执行【绘图】︱【建模】︱【圆环体】命令。 • 命令行：在命令行中输入TORUS命令。 • 功能区：在【常用】选项卡中，单击【建模】面板中的【圆环体】按钮 。
CAD如何绘制3D机械图形
CAD如何绘制3D机械图形
在机械设计这个行业中经常要绘制出3D图形，我们使用CAD来绘制是最可靠的。
其实这个也不算太难，下面就让小编告诉你CAD如何绘制3D机械图形的方法，一起学习吧。
CAD绘制3D机械图形的方法
1.先绘制一个二维长方体，设置好长宽;
2.在工具栏选择“绘图”→“建模”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成长方体。
3.选择“视图”→“三维视图”→“东南等轴测”→得到如下图形;
4.如果在矩形上面想再画个圆柱，则先点击“视图”→“俯视图”→再用绘图工具绘制一个矩形;
5.在工具栏选择“绘图”→“建模”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成立方体。
6.选择“视图”→“三维视图”→“东南等轴测”→得到如下图形;
7.绘制好图后，选择“视图”→“动态观察”→“受约束的动态观察”→移动得到想要的侧视效果，保存，再打开图时则是下图效果。
如下图所示;。
机械三维图教程
机械三维图教程机械三维图是一种用来记录和展示机械设备和结构的图形表示方法。
它能够清晰地展示机械零件之间的关系和装配顺序，对于机械设计和制造具有重要的指导作用。
本文将介绍机械三维图的基本概念、绘图方法和常用规范。
机械三维图是一种采用三维坐标系来描述机械零件和装配的图形表示方法。
通过三维坐标系可以清晰地表示机械零件的长度、宽度和高度。
与二维图相比，机械三维图更能真实地反映机械结构的形状和尺寸，更方便进行问题的分析和解决。
在机械三维图的绘制过程中，需要掌握一些基本的绘图方法。
首先，在绘制机械三维图之前，需要先确定一个适当的三维坐标系。
常用的三维坐标系包括直角坐标系和极坐标系。
在确定了三维坐标系后，可以利用绘图软件或手工绘图工具进行绘制。
对于复杂的机械结构，可以先将其分解为若干简单的零件，再将这些零件进行组合。
在绘制过程中，要注意保持图形的准确性和比例，避免出现误差。
除了掌握基本的绘图方法外，还需要了解机械三维图的常用规范。
机械三维图通常采用国际标准ISO、美国标准ANSI以及各行业的相关标准。
在绘制机械三维图时，需要遵循这些规范的要求，以确保图纸的可读性和正确性。
常用的规范包括尺寸标注、装配标注、视图投影、断面标注等。
尺寸标注是机械三维图中最常用的一种标注方法。
它用来表示机械零件的尺寸和距离。
在进行尺寸标注时，需要注意标注的准确性和清晰度，避免出现模糊或重叠的情况。
装配标注是用来表示机械零件之间的装配关系和顺序。
通过装配标注可以清晰地了解机械零件的装配过程和顺序。
视图投影是机械三维图中重要的一部分。
视图投影用来显示机械零件在不同方向上的投影图形。
常用的视图投影方法包括正投影法和斜投影法。
正投影法是在视图面上垂直于投影线的方向上进行投影，可以得到正投影视图。
斜投影法是在视图面上按照一定角度进行投影，可以得到斜投影视图。
视图投影要求准确、清晰，以确保图纸的可读性和准确性。
断面标注是机械三维图中用来表示机械零件断面形状和尺寸的一种方法。
机械三维建模教程
13.3.1 视图向导
操作步骤：
• • 1) 单击图标 ，进入“图纸视图向导”。 2) 选择零件模型文件（后缀为“.par”），见图13-3。
13.3.1 视图向导
图13-3 选择零件模型文件
13.3.1 视图向导
•
3) 出现“图纸视图 向导”（零件和钣金图 纸视图）界面，见图 13-4，单击“下一步” 。
图13-6 “工程视图布局”栏内的九种视图
13.3.1 视图向导
• 6) 确定图纸比例和视图 位置。一个矩形红色参考 框此时随着光标移动，表 示视图的占位大小，若需 要改变视图比例，可在动 态条中下拉比例框，选择 合适的放大或缩小比例， 见图13-7。当红色参考框 放置到合适位置时，点击 鼠标左键。
机械三维建模教程
Solid Edge 软件
1
第13章 建立工程图
二维工程图模块（Draft）是Solid Edge的一个重要模 块，可以用来生成已有三维零件、钣金件或装配组件的二 维正投影图。由于三者差别不大，所以以下着重对三维零 件的正投影图，即零件图做详细讲解。当然该模块也可以 单独用来绘制工程图，如同大多数二维CAD软件一样。
13.1 工程图纸的建立过程
通常情况下，建立工程图包含如下过程： ① 设定绘图规范。包括设定图幅、制作标题栏、确定
投影分角、尺寸标注风格等。所有这些工作既可以临时完 成，也可以制作成图形模板永久性地解决。 ② 绘制零件的基本视图。基本视图包括主视图、俯视 图、左视图、右视图、后视图和仰视图。绘制时可以指定 图形的比例、各种图线的线形等。基本视图可以是三维相 关的，也可以是纯二维的。如果需要，三维相关的视图可 以转化为纯二维方式的视图，但反过来却是难以实现或是 需要附加条件的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AutoCAD 2008机械图形设计实用教程
教学重点与难点
绘制三维机件造型 绘制三通模型 绘制球阀模型 装配图形
AutoCAD 2008机械图形设计实用教程
12.1 绘制三维机件造型
本节将通过具体绘制一个简单三维零件造型实例，介绍三维图形的综合绘 制方法，包括控制图形的显示效果、标注图形和设置图形的视觉样式。
设置绘图环境 绘制与编辑图形 控制图形的显示效果 标注图形 设置图形的视觉样式
AutoCAD 2008机械图形设计实用教程
12.2 绘制三通模型
三通模型在机械上属于腔体类零道相连接。在绘制本例图形时，将模型分为 方形接头、通孔、圆形接头以及分支接头4部分进行绘制。
AutoCAD 2008机械图形设计实用教程
12.3 绘制球阀模型
在本节中将绘制如图所示的球阀，该球阀由多个部件组成。对于这样一 个较为复杂的机械图形，从整体上一下绘出，是一件比较困难的事情。然而如 果将图形拆开，对零件依次绘制，然后再组合起来，将会容易得多 。
AutoCAD 2008机械图形设计实用教程
第13章 绘制三维机械图形
AutoCAD 2008在三维机械图形设计方面有着广泛的运用，使用 AutoCAD能够准确、快捷地绘制出各种机械零件。三维机械图用来反映零件的 建模效果，往往比二维图形更直观，绘制三维机械图需要先进行建模分析然后 建模。本章主要介绍简单三维机件造型、三通模型的绘制方法，以及球阀模型 的绘制过程。
