4高层建筑结构的计算分析和设计要求

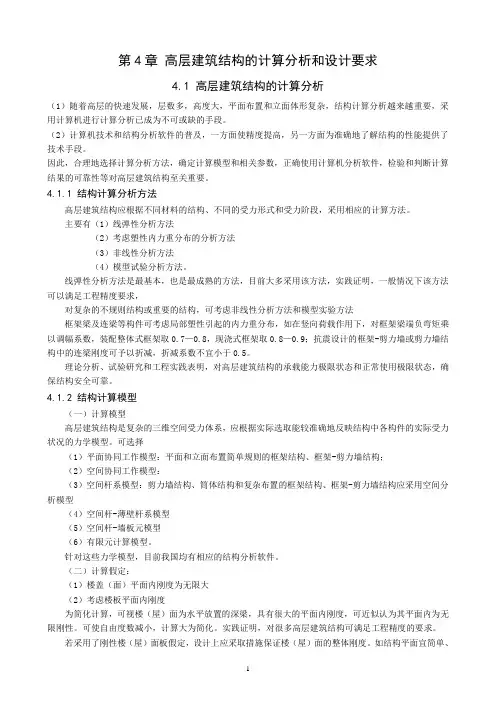

第4章高层建筑结构的计算分析和设计要求4.1 高层建筑结构的计算分析（1）随着高层的快速发展，层数多，高度大，平面布置和立面体形复杂，结构计算分析越来越重要，采用计算机进行计算分析已成为不可或缺的手段。
（2）计算机技术和结构分析软件的普及，一方面使精度提高，另一方面为准确地了解结构的性能提供了技术手段。
因此，合理地选择计算分析方法，确定计算模型和相关参数，正确使用计算机分析软件，检验和判断计算结果的可靠性等对高层建筑结构至关重要。
4.1.1 结构计算分析方法高层建筑结构应根据不同材料的结构、不同的受力形式和受力阶段，采用相应的计算方法。
主要有（1）线弹性分析方法（2）考虑塑性内力重分布的分析方法（3）非线性分析方法（4）模型试验分析方法。
线弹性分析方法是最基本，也是最成熟的方法，目前大多采用该方法，实践证明，一般情况下该方法可以满足工程精度要求，对复杂的不规则结构或重要的结构，可考虑非线性分析方法和模型实验方法框架梁及连梁等构件可考虑局部塑性引起的内力重分布，如在竖向荷载作用下，对框架梁端负弯矩乘以调幅系数，装配整体式框架取0.7—0.8，现浇式框架取0.8—0.9；抗震设计的框架-剪力墙或剪力墙结构中的连梁刚度可予以折减，折减系数不宜小于0.5。
理论分析、试验研究和工程实践表明，对高层建筑结构的承载能力极限状态和正常使用极限状态，确保结构安全可靠。
4.1.2 结构计算模型（一）计算模型高层建筑结构是复杂的三维空间受力体系，应根据实际选取能较准确地反映结构中各构件的实际受力状况的力学模型。
可选择（1）平面协同工作模型：平面和立面布置简单规则的框架结构、框架-剪力墙结构；（2）空间协同工作模型：（3）空间杆系模型：剪力墙结构、筒体结构和复杂布置的框架结构、框架-剪力墙结构应采用空间分析模型（4）空间杆-薄壁杆系模型（5）空间杆-墙板元模型（6）有限元计算模型。
针对这些力学模型，目前我国均有相应的结构分析软件。
高层建筑结构设计(共44张PPT)
02
高层建筑结构体系与选型
2024/1/25
9
框架结构体系
优点
建筑平面布置灵活，能获得大空 间；建筑立面也容易处理；结构 自重轻，计算理论也比较成熟，
在一定高度范围内造价较低。
缺点
框架结构本身柔性较大，抗侧力 能力较差，在风荷载作用下会产 生较大的水平位移，在地震荷载 作用下则表现为较大的层间位移
造措施等。
特别注意
高层建筑结构施工图审查应加 强对复杂节点的审查和把控。
36
常见问题及解决方案
常见问题
01
荷载取值不准确、结构选型不合理、构造措施不完善
等。
解决方案
02 加强设计人员培训，提高设计水平；引入专家咨询，
优化设计方案；严格执行审查制度，确保设计质量。
特别注意
03
针对高层建筑结构特点，应特别注意解决风荷载、地
2024/1/25
5
设计流程与规范
设计流程
前期准备、方案设计、初步设计、施 工图设计、施工配合等阶段。
设计规范
遵循国家相关建筑设计规范、高层建 筑结构设计规范等，确保设计的安全 性和合规性。
2024/1/25
6
结构选型
01
02
03
框架结构
由梁和柱组成的框架来承 受竖向和水平荷载。
2024/1/25
偶然荷载
包括地震作用、爆炸力、撞击力等 ，是偶然事件引起的荷载。
15
水平荷载与效应
2024/1/25
风荷载
高层建筑受到的风荷载较大，需要考虑风压高度变化系数、风荷 载体型系数等。
地震作用
地震时地面运动对结构产生的水平惯性力，需要考虑地震烈度、 场地类别、结构自振周期等因素。
高层建筑结构设计结构计算分析和设计要求
高层建筑结构设计结构计算分析和设计要求xx年xx月xx日•高层建筑结构设计的概述•高层建筑结构设计中的力学分析与计算•高层建筑结构设计的基本要求•高层建筑结构设计的优化方法和设计改进目•高层建筑结构设计中需要注意的问题•结论录01高层建筑结构设计的概述指超过一定高度，楼层在10层及以上的民用建筑或7层及以上的工业和民用建筑。
高层建筑的定义高层建筑由于高度大、层数多、体型复杂，结构设计难度较大，对结构材料的强度、韧性、延性要求较高。
高层建筑的特点高层建筑的定义常规设计法以常规的结构力学方法为基础，根据结构的功能要求和建筑体型，进行竖向荷载和水平荷载的计算，以强度和位移为主要控制指标。
有限元分析法采用数值计算方法，将结构离散为多个小的单元，对每个单元进行力学分析，得出结构的整体性能。
高层建筑结构设计的常用方法高层建筑结构设计的原则结构设计应充分考虑建筑物的安全性，采取有效的抗震、抗风等措施，确保建筑物在正常使用年限内安全可靠。
安全性原则结构设计应满足建筑物的使用功能要求，包括承载能力、刚度、稳定性等方面。
功能性原则结构设计应充分考虑经济性，在满足安全性和功能性的前提下，尽量降低建设成本和运营成本。
经济性原则结构设计应考虑材料的可回收利用性、节能减排等方面，贯彻可持续发展理念。
可持续性原则02高层建筑结构设计中的力学分析与计算力学分析在高层建筑结构设计中的应用力学分析包括静力分析、动力分析、稳定性分析及地震分析等。
静力分析主要对结构进行强度、刚度和稳定性计算；动力分析则考虑地震作用和风荷载等动态效应。
结构设计是高层建筑的核心，力学分析在结构设计中具有极其重要的地位。
高层建筑结构设计的计算假定和方法基于力学原理，高层建筑结构设计的计算假定和方法包括有限元法、能量法、矩阵位移法等。
能量法基于能量平衡原理，通过计算能量的输入和输出，判断结构的稳定性和安全性。
有限元法将整体结构划分为多个子结构，对每个子结构进行力学分析，再综合得到整体结构的力学性能。

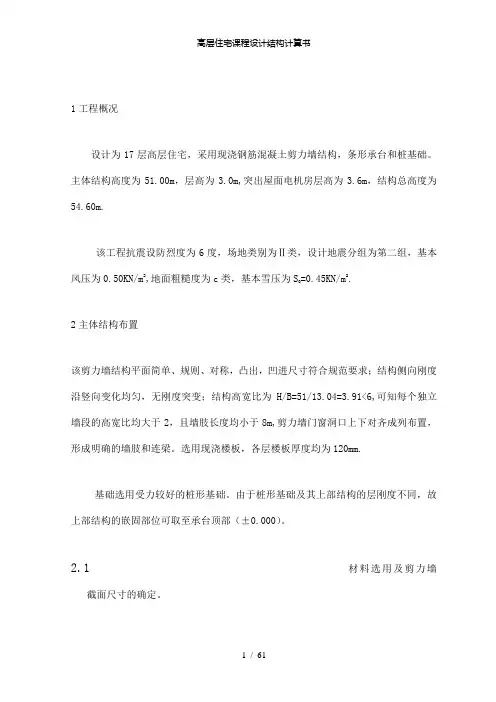

【精品】高层住宅课程设计结构计算书
1工程概况设计为17层高层住宅，采用现浇钢筋混凝土剪力墙结构，条形承台和桩基础。
主体结构高度为51.00m，层高为3.0m,突出屋面电机房层高为3.6m，结构总高度为54.60m.该工程抗震设防烈度为6度，场地类别为Ⅱ类，设计地震分组为第二组，基本=0.45KN/m2.风压为0.50KN/m2,地面粗糙度为c类，基本雪压为S2主体结构布置该剪力墙结构平面简单、规则、对称，凸出，凹进尺寸符合规范要求；结构侧向刚度沿竖向变化均匀，无刚度突变；结构高宽比为H/B=51/13.04=3.91<6,可知每个独立墙段的高宽比均大于2，且墙肢长度均小于8m,剪力墙门窗洞口上下对齐成列布置，形成明确的墙肢和连梁。
选用现浇楼板，各层楼板厚度均为120mm.基础选用受力较好的桩形基础。
由于桩形基础及其上部结构的层刚度不同，故上部结构的嵌固部位可取至承台顶部（±0.000）。
2.1材料选用及剪力墙截面尺寸的确定。
剪力墙结构的混凝土强度等级：1-8层选用C30,其余选用C25;钢筋采用HPB235级和HRB400级。
剪力墙的厚度，按二级抗震等级设计时不应小于楼层高度的1/20,且不应小于160mm,本工程剪力墙采用双排配筋，剪力墙截面厚度均取为200mm.2.2剪力墙的类型判别及刚度计算根据抗震设计的一般原则，对结构的两个主轴方向进行抗震计算，（假定结构无扭转）根据《高层规程》，在计算剪力墙结构的内力和位移时，可以考虑纵横墙的共同作用，为简化计算，不考虑纵横墙的共同工作。
2.2.1剪力墙的类型判别由图可知YSW-1,YSW-3,YSW-7,YSW-8,YSW-16,YSW-18均为整截面墙，本例外墙门洞口的高度为2100mm,外墙窗洞口高度为1800mm,则外墙门洞口处的连梁高度为1800mm,窗洞口的连梁高度为1200mm,内墙门洞口的高度均为2100mm,则内墙门洞口处的连梁刚度均为900mm,各片剪力墙截面特征列于表1中，各片剪力墙的折算惯性矩分别查表，其中连梁的计算跨度及折算惯性矩按公式计算，根据表1和表2的计算结果，按公式可求得各片剪力墙的整体工作系数α，再根据α及墙肢惯性矩比In/I 与ζ的关系，可进行各片剪力墙类型的判别。
多、高层房屋结构的分析和设计计算
对质量及刚度沿高度分布比较均匀的结构，基本 自振周期可用下列公式近似计算：
Un——结构顶层假想侧移(m)。
多、高层房屋结构的分析和设计计 算
初步计算时，结构的基本自振周期按经验公式估算： n—建筑物层数(不包括地下部分及屋顶小塔楼) 。
Tg=0.4s （Ⅱ类场地，第二组)
T=1.5s(Tg∽5Tg）地震影响系数
T=4s(5Tg∽6s）地震影响系数 T=0~0.1s 地震影响系数 0.45 max∼2 max T=0.1s~Tg地震影响系数2 max
0.015 0.012
0.023∼0.05 0.05
0.027 0.021
0.036∼0.09 0.09
多、高层房屋结构的分析和设计计 算
(2)振型分解反应谱法
对不计扭转影响的结构，振型分解反应谱法可仅考虑 平移作用下的地震效应组合，并应符合下列规定： (a) j振型i层质点的水平地震作用标准值
多、高层房屋结构的分析和设计计 算
(b) 水平地震作用效应(弯矩、剪力、轴向力和变形) ：
突出屋面的小塔楼，应按每层一个质点进行地震作用计 算和振型效应组合。
多、高层房屋结构的分析和设计计 算
多、高层房屋结构的分析和设计计 算
顶部突出物：底部剪力法计算顶部突出物的地震作用， 可按所在的高度作为一个质点，按其实际定量计算所得水平 地震作用放大3倍后，设计该突出部分的结构。
增大影响宜向下考虑1~2层，但不再往下传递。
多、高层房屋结构的分析和设计计 算
基本自振周期 T1：
(3)竖向地震作用
