目录简介固态继电器是具有隔离功能的无触点电子开关，在开关过程中无机械接触部件，因此固态继电器除具有与电磁继电器一样的功能外，还具有逻辑电路兼容,耐振耐机械冲击，安装位置无限制,具有良好的防潮防霉防腐蚀性能,在防爆和防止臭氧污染方面的性能也极佳，输入功率小，灵敏度高，控制功率小，电磁兼容性好，噪声低和工作频率高等特点。
固态继电器专用的固态继电器可以具有短路保护,过载保护和过热保护功能，与组合逻辑固化封装就可以实现用户需要的智能模块，直接用于控制系统中。
固态继电器目前已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械,遥控系统、工业自动化装置;信号灯、调光、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
［1]组成固态继电器由三部分组成：输入电路,隔离(耦合)和输出电路。
１、输入电路按输入电压的不同类别,输入电路可分为直流输入电路，交流输入电路和交直流输入电路三种。
有些输入控制电路还具有与TTＬ/CMOＳ兼容,正负逻辑控制和反相等功能,可以方便的与TＴL,MOS逻辑电路连接。
对于控制电压固定的控制信号，采用阻性输入电路。
控制电流保证在大于５mA。
对于大的变化范围的控制信号（如3~32V）则采用恒流电路，保证在整个电压变化范围内电流在大于5mＡ可靠工作。
2、隔离（耦合)固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种：光电耦合通常使用光电二极管—光电三极管,光电二极管—双向光控可控硅，光伏电池,实现控制侧与负载侧隔离控制;高频变压器耦合是利用输入的控制信号产生的自激高频信号经耦合到次级，经检波整流，逻辑电路处理形成驱动信号。
３、输出电路SＳR的功率开关直接接入电源与负载端,实现对负载电源的通断切换。
主要使用有大功率晶体三极管(开关管-Tranｓｉstor),单向可控硅(Thyristｏr或SＣＲ）,双向可控硅(Triac）,功率场效应管（ＭOSFET），绝缘栅型双极晶体管(IGBT)。
固态继电器的输出电路也可分为直流输出电路,交流输出电路和交直流输出电路等形式。
按负载类型，可分为直流固态继电器和交流固态继电器。
直流输出时可使用双极性器件或功率场效应管,交流输出时通常使用两个可控硅或一个双向可控硅。
而交流固态继电器又可分为单相交流固态继电器和三相交流固态继电器。
交流固态继电器，按导通与关断的时机，可分为随机型交流固态继电器和过零型交流固态继电器。
编辑本段工作原理它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SＳR为四端有源器件，其中两个输入控制端,两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。
固态继电器交流固态继电器按开关方式分有电压过零导通型(简称过零型)和随机导通型（简称随机型) 按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型(增强型）按安装方式分有印刷线路板上用的针插式(自然冷却,不必带散热器）和固定在金属底板上的装置式(靠散热器冷却)另外输入端又有宽范围输入(DC3~32V）的恒流源型和串电阻限流型等。
SSR固态继电器以触发形式,可分为零压型（Z)和调相型(P)两种。
在输入端施加合适的控制信号IＮ时，P型SSＲ立即导通。
当IN撤销后，负载电流低于双向可控硅维持电流时(交流换向),SSR关断。
Ｚ型ＳＳR内部包括过零检测电路，在施加输入信号IN时，只有当负载电源电压达到过零区时,ＳSR才能导通,并有可能造成电源半个周期的最大延时。
Z型SSＲ关断条件同P型，但由于负载工作电流近似正弦波,高次谐波干扰小，所以应用广泛。
北京灵通电子公司的SＳR由于采用输出器件不同,有普通型(Ｓ,采用双向可控硅元件)和增强型（HS，采用单向可控硅元件)之分。
当加有感性负载时,在输入信号截止t1之前，双向可控硅导通,电流滞后电源电压90O（纯感时）。
ｔ1时刻，输入控制信号撤销,双向可控硅在小于维持电流时关断（t２）,可控硅将承受电压上升率ｄｖ／ｄt很高的反向电压。
这个电压将通过双向可控硅内部的结电容，正反馈到栅极。
如果超过双向可控硅换向ｄv／dt指标(典型值10V/ s，将引起换向恢复时间长甚至失败。
单向可控硅(增强型SSR)由于处在单极性工作状态，此时只受静态电压上升率所限制(典型值20０Ｖ／ｓ),因此增强型固态继电器HS系列比普通型SSR的换向ｄv／dｔ指标提高了5~20倍。
由于采用两只大功率单向可控硅反并联,改变了电流分配和导热条件,提高了ＳSＲ输出功率。
增强型ＳＳR在大功率应用场合，无论是感性负载还是阻性负载，耐电压、耐电流冲击及产品的可靠性，均超过普通固态继电器。
技术参数固态继电器的关键技术参数有：输入电压范围在环境温度２５'ｃ下,固态继电器能够工作的输入电压范围。
输入电流在输入电压范围内某一特定电压对应的输入电流值。
接通电压在输入端加该电压或大于该电压值时,输出端确保导通。
关断电压在输入端加该电压或小于该电压值时,输出端确保关断。
反极性电压能够加在继电器输入端上,而不应起永久性破坏的最大允许反向电压。
额定输出电流环境25'C时的最大稳态工作电流。
额定输出电压能够承受的最大负载工作电压。
输出电压降当继电器处于导通时，在额定输出电流下测得的输出端电压。
输出漏电流当继电器处于关断状态施加额定输出电压时,流经负载的电流值。
接通时间当继电器接通时,加输入电压到接通电压开始至输出达到其电压最终变化的９0%为止之间的时间间隔。
关断时间当继电器关断时,切除输入电压到关断电压开始至输出达到其电压最终变化的10%为止之间的时间间隔。
过零电压对交流过零型固态继电器，输入端加入额定电压，能使继电器输出端导通的最大起始电压。
最大浪涌电压继电器能承受的而不致造成永久性损坏的非重复浪涌(或过载）电流。
电器系统峰值在继电器工作状态继电器输出端能够承受的最大迭加的瞬时峰值击穿电压。
电压指数上升率dｖ／dt继电器的输出元件能够承受的不使其导通的电压上升率。
工作温度继电器按规范安装或不安装散热板时，其正常工作的环境温度范围。
固态继电器的优缺点1、优点(1)高寿命，高可靠：固态继电器没有机械零部件,由固体器件完成触点功能,由于没有运动的零部件,因此能在高冲击，振动的环境下工作，由于组成固态继电器的元器件的固有特性，决定了固态继电器的寿命长,可靠性高。
固态继电器（2)灵敏度高，控制功率小，电磁兼容性好：固态继电器的输入电压范围较宽,驱动功率低，可与大多数逻辑集成电路兼容不需加缓冲器或驱动器。
（3)快速转换：固态继电器因为采用固体器件，所以切换速度可从几毫秒至几微妙。
（4)电磁干扰小：固态继电器没有输入“线圈”，没有触点燃弧和回跳，因而减少了电磁干扰。
大多数交流输出固态继电器是一个零电压开关，在零电压处导通,零电流处关断,减少了电流波形的突然中断，从而减少了开关瞬态效应。
2、缺点(１）导通后的管压降大，可控硅或双向控硅的正向降压可达1～２Ｖ,大功率晶体管的饱和压降也在1~2V之间,一般功率场效应管的导通电阻也较机械触点的接触电阻大。
(２)半导体器件关断后仍可有数微安至数毫安的漏电流，因此不能实现理想的电隔离。
(3）由于管压降大,导通后的功耗和发热量也大，大功率固态继电器的体积远远大于同容量的电磁继电器,成本也较高。
(４）电子元器件的温度特性和电子线路的抗干扰能力较差,耐辐射能力固态继电器也较差，如不采取有效措施,则工作可靠性低。
（5)固态继电器对过载有较大的敏感性，必须用快速熔断器或RＣ阻尼电路对其进行过载保护。
固态继电器的负载与环境温度明显有关,温度升高，负载能力将迅速下降。
(6)主要不足是存在通态压降（需相应散热措施)，有断态漏电流，交直流不能通用,触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。
注意事项1、封装和安装形式卧式W型、立式Ｌ型，体积小适用于印制板直接焊接安装。
立式L2型,既能适合于线路板焊接安装，也能适用于线路板上插接安装。
在选用小电流规格印刷电路板使用的固态继电器时,因引线端子为高导热材料制成,焊接时应在温度小于２５0℃、时间小于1０S的条件下进行，如考虑周围温度的原因,必要时可考虑降额使用，一般将负载电流控制在额定值的１/2以内使用。
K型及F型,适合散热器及仪器底板安装。
大功率SSR(K型和F型封装）安装时,应注意散热器接触面应平整,并需涂复导热硅脂（美宝T-50)。
安装力矩愈大,接触热阻愈小。
大电流引出线,需配冷压焊片,以减少引出线接点电阻。
2、负载与SSR的选择SSR对一般的负载应是没有问题的,但也必须考虑一些特殊的负载条件，以避免过大的冲击电流和过电压,对器件性能造成不必要的损坏。
白炽灯、电炉等类的“冷阻”特性,造成开通瞬间的浪涌电流,超过额定工作电流值数倍。
一般普通型SSR,可按电流值的２／3选用。
增强型SＳＲ，可按厂商提供的参数选用。
在恶劣条件下的工业控制现场,建议留有足够的电压、电流余量。
某些类型的灯，在烧断瞬间会出现低阻抗。
气化和放电通道以及容性负载，如切换电容器组或电容器电源，会造成类似短路状态。
可在线路中进一步串联电阻或电感，作为限流措施。
电机的开启和关闭,也会产生较大的冲击电流和电压。
中间继电器、电磁阀吸合不可靠时引起的抖动,以及电容换向式电机换向时，电容电压和电源电压的叠加会在ＳSR两端产生二倍电源的浪涌电压。
控制变压器初级时，也应考虑次级线路上的瞬态电压对初级的影响。
此外,变压器也有可能因为两个方向电流不对称,造成饱和引起的浪涌电流异常现象。
上述情况,使ＳＳR在特殊负载的应用，多少变得有点复杂。
可行的办法，就是通过示波器去测量可能引起的浪涌电流和电压，从而选用合适的SSR和保护措施。
被控负载在接通瞬间会产生很大的浪涌电流,由于热量来不及散发，很可能使SSR内部可控硅损坏，所以用户在选用继电器时应对被控负载的浪涌特性进行分析，然后再选择继电器。
使继电器在保证稳态工作前提下能够承受这个浪涌电流,选择时可参考表2各种负载时的降额系数(常温下）。
固态继电器常见故障及处理方法
固态继电器常见故障及处理方法《固态继电器常见故障及处理方法》嘿，宝子们！今天咱就来唠唠固态继电器那些事儿。
这固态继电器啊，就像个小管家，在电路里管着电流的通断呢。
不过呢，这小管家有时候也会闹点小脾气，出点故障。
别慌，我这儿有独家秘籍，教你咋处理。
一、输入故障1. 输入指示灯不亮- 首先呢，你得像个侦探一样去检查电源。
就好比你要找失踪的小宠物，得把它可能在的地方都找一遍。
电源插头是不是松了呀？这就跟你穿鞋带，要是没系紧，鞋就容易掉一样。
你就用力插紧插头，看看指示灯是不是亮了。
要是还不亮，那就要拿出万用表啦。
这万用表就像个电子小医生，可以给电路看病。
把万用表调到电压档，去测一下输入电源的电压。
如果电压值和固态继电器要求的电压值不一样，那可能就是电源出问题了。
比如说，固态继电器要求12V的输入电压，你测出来只有5V，那就得去检查供电设备啦，是不是电源适配器坏了，或者是线路中有电阻太大的地方，就像水管里有堵塞一样，阻碍了电压的正常传输。
2. 输入信号正常但继电器不动作- 这种情况呢，有可能是控制信号的线路有问题。
这就好比你给快递员正确的地址，但是快递员迷路了。
你得检查从控制源到固态继电器的信号线是不是断了或者接触不良。
我就有一次啊，在一个小项目里遇到这个情况。
我当时以为是固态继电器坏了，换了一个新的还是不行。
后来才发现是信号线被老鼠咬了一口，差点没把我气晕过去。
所以啊，要仔细检查信号线的连接，把接头处重新插拔一下，看看有没有松动或者生锈的情况。
如果线路没问题，那可能就是固态继电器内部的光耦合器坏了。
这光耦合器就像个翻译官，把输入的电信号翻译成继电器能懂的指令。
如果它坏了，就得找专业人士来修理或者直接换个新的固态继电器了。
二、输出故障1. 输出端一直导通- 这时候你得先检查负载有没有短路。
就想象一下，电流本来是在马路上正常行驶的汽车，要是路突然断了或者全堵在一起（短路就像全堵在一起的情况），那肯定就乱套了。
固态继电器和固态调压器的区别
固态继电器和固态调压器的区别固态继电器是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。
用隔离器件实现了控制端与负载端的隔离。
固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。
固态继电器是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。
用隔离器件实现了控制端与负载端的隔离。
固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。
固态继电器是具有隔离功能的无触点电子开关，在开关过程中无机械接触部件，因此固态继电器除具有与电磁继电器一样的功能外，还具有逻辑电路兼容，耐振耐机械冲击，安装位置无限制，具有良好的防潮防霉防腐蚀性能，在防爆和防止臭氧污染方面的性能也极佳，输入功率小，灵敏度高，控制功率小，电磁兼容性好，噪声低和工作频率高等特点。
目前已广泛应用于计算机外围接口设备，调温、调速、调光、电机控制、电炉加温控制、电力石化、医疗器械、金融设备、煤碳、仪器仪表、交通信号等领域。
固态继电器有三部分组成：输入电路，隔离（耦合）和输出电路。
按输入电压的不同类别，输入电路可分为直流输入电路，交流输入电路和交直流输入电路三种。
有些输入控制电路还具有与TT1/CMOS兼容,正负逻辑控制和反相等功能。
固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种。
固态继电器的输出电路也可分为直流输出电路，交流输出电路和交直流输出电路等形式。
交流输出时，通常使用两个可控硅或一个双向可控硅，直流输出时可使用双极性器件或功率场效应管。
可控硅只是电子开关执行元件，本身不具备信号识别、放大，逻辑控制，隔离等功能，在固态继电器中担当输出时的开关功能。
固态调压器又叫可控硅调压器，调压器就是能调压，可以根据输入信号来改变导通角，改变输出电压，能线性输出。
固态调压器是和移相调压触发板，加可控硅集成的模块化的产品，接线简单，使用方便，可以接受模拟信号(4-20MA,O-IOV,1-5V等)和PIC等电脑联接实现全自动调功、调压、调速、调温等。
固态继电器的作用及原理
固态继电器的作用及原理一、作用1.信号隔离：固态继电器能够将输入信号与输出信号之间进行隔离，避免输入信号对输出端的干扰。
2.开关控制：固态继电器可以将小电流信号通过控制电路控制大电流负载的开关，实现对电路的开启和关闭，起到调节和保护电路的作用。
3.电路保护：当电路发生短路、过流、过压等异常情况时，固态继电器可以及时切断电路，保护电器设备不受损坏。
4.自动控制：固态继电器可以根据输入信号的变化，自动对输出电路进行控制，实现自动化控制功能，在工业生产和自动化设备中具有广泛应用。
二、原理1.光电耦合原理：固态继电器的核心组件是光电耦合器，它由一个光敏元件（光电导管或光敏二极管）和一个半导体功率开关器件（晶体管或晶闸管）组成。
光敏元件可以将输入的电信号转化为光信号，然后通过光隔离将光信号传递给半导体功率开关器件，从而实现输入信号与输出信号之间的隔离。
2.控制电路：控制电路由输入电源、输入端电阻、输入电容和光敏元件等构成。
当输入电源加上一定电压时，光敏元件会被激发产生光信号，并通过光敏二极管将光信号转化为电流传递给半导体功率开关器件的控制端，从而对其进行控制。
3.开关电路：开关电路由半导体功率开关器件、负载电阻和负载电容等构成。
当光信号传导到半导体功率开关器件的控制端时，开关器件会在输入信号的控制下，通过半导体材料中电子的扩散和输运，形成导通通道或断开通道，从而使得负载电路打开或关闭。
4.输出电压和电流：根据半导体功率开关器件的特性和参数，固态继电器的输出电压和电流可以根据需求来进行调节。
在输入信号施加一定电压时，由于半导体器件内部存在阻抗和电流等限制，输出端的电压和电流也有一定的限制。
常见的固态继电器的输出电压在100V至1200V之间，输出电流在0.5A至50A之间。
总之，固态继电器利用光电耦合器将输入信号与输出信号进行隔离，并通过半导体器件的控制和开关实现对输出电路的控制。
其原理主要依靠光电耦合效应和半导体材料的导通和断开来实现，具有快速响应、可靠性高和寿命长等优点，广泛应用于控制系统和自动化设备。
固态继电器 直流型
固态继电器直流型一、固态继电器到底是什么？1.大家可能一听到固态继电器，脑袋里就闪过一堆技术名词，什么“电流”、“电压”、“控制”等等，简直让人晕头转向。
其实呢，固态继电器它的作用可以通俗地理解为一种“电气开关”。
你可以把它当作一个“无声无息”的开关，它能帮我们快速切换电流，让电气设备按我们的需求工作。
跟传统的机械继电器不同，它没有任何活动部件，所以更耐用，也更可靠。
2.要是你有过使用机械继电器的经验，你就会知道那种嘈杂的“咔嚓”声吧。
其实这声音就是机械部件在“啃合”过程中发出的。
而固态继电器呢，安安静静地工作，完全没有噪音。
因为它是通过半导体材料来进行开关操作的，完全没有运动部件，所以可靠性高，故障率低。
也因此，它能够在一些环境条件比较恶劣的地方，也能照样工作，真的是让人省心。
3.说起直流型固态继电器，大家要知道它是专门用于直流电流的。
直流电就是那种电流方向固定不变的电，它不像交流电那样来回摆动。
也正是因为直流电的这个特点，固态继电器在控制直流电流的时侯更得心应手。
简而言之，直流型固态继电器就是一个能够在直流电系统中高效“开关”的小能手。
二、固态继电器有什么优势呢？1.其实固态继电器的优势，最大的一个特点就是它的“无声操作”。
大家想象一下，生活中常见的电器如果在工作时发出噪音，肯定很讨厌，尤其是那种需要长时间运行的设备。
固态继电器因为没有活动部件，所以能够做到静悄悄地运行。
就像你手机里关机时的安静状态，啥也不吵，就像隐形的守护者，悄悄地工作着。
2.除了静音外，固态继电器还特别耐用。
机械继电器里面有好多小零件，这些小零件随着时间推移，就像磨损的老车一样，慢慢就不灵了。
而固态继电器呢，它没有任何活动部件，像一块永不疲倦的钢铁。
即使长时间使用，也能保持高效、稳定的性能，给你一个“陪伴一生”的承诺。
3.固态继电器的反应速度也是超快的。
机械继电器要依赖触点接触才能完成开关操作，这样就会导致延迟。
而固态继电器通过半导体材料来实现开关，所以没有任何物理接触，它的反应几乎是立竿见影的，简直比按一下电梯按钮还快，省时又高效。
什么是固态继电器？20个固态继电器(SSR)应用及故障判断处理详解
什么是固态继电器？20个固态继电器（SSR）应用及故障判断处理详解1、什么是固态继电器，有什么优缺点？固态继电器（亦称固体继电器）英文名称为SolidState Relay，简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
2、固态继电器可应用于哪些场合？固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
3、固态继电器可分为哪些类型？交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）；另外输入端又有宽范围输入（DC3－32V）的恒流源型和串电阻限流型等。
4、过零型SSR与随机型SSR的区别？当输入端施加有效的控制信号时，随机型SSR输出端立即导通（速度为微秒级），而过零型SSR则要等到负载电压过零区域(约±15V)时才开启导通。
当输入端撤消控制信号后，过零型和随机型SSR均在小于维持电流时关断。
虽然过零型SSR有可能造成最大半个周期的延时，但却减少了对负载的冲击和产生的射频干扰，成为理想的开关器件，在“单刀单掷”的开关场合中应用最为广泛。
随机型SSR的特点是反应速度快，它可以控制移相触发脉冲达到方便地改变交流电网电压，从而应用于精确地调温、调光等阻性负载及部分感性负载场合。

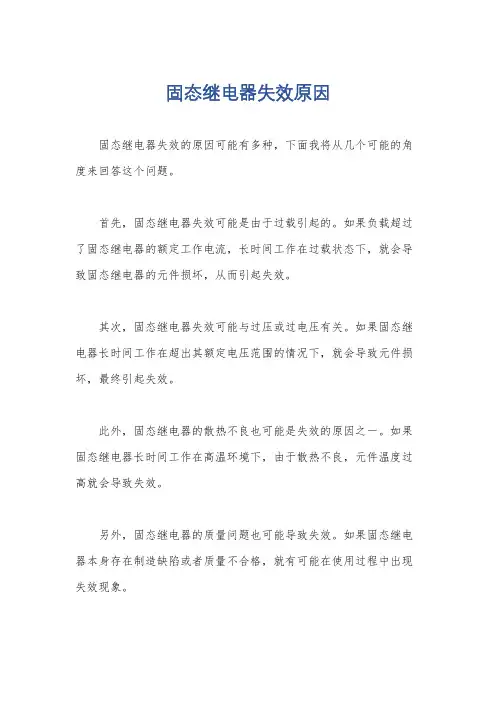

固态继电器失效原因
