继电器技术参数
继电器的主要技术参数
继电器的主要技术参数继电器是一种控制电路的自动开关，它能够在电路中起到开关的作用，用来控制大电流的电器设备。
继电器广泛应用于工业控制、自动化控制、电力系统、交通运输以及家用电器等领域。
在继电器的设计和选择过程中，需要考虑各种技术参数以确保其可靠性、稳定性和安全性。
本文将从继电器的主要技术参数入手，详细介绍其技术规格和性能指标，以便工程师和用户更好地了解和选择适合自己需求的继电器产品。
一、继电器的触点参数1. 触点额定电流（Ie）：继电器的触点额定电流是指它可以承受的最大电流值。
通常情况下，继电器会有不同的触点额定电流值，根据实际需要来选择。
通用继电器的触点额定电流一般为 5A、10A 或 15A；而大功率继电器的触点额定电流可以达到几十甚至上百安培。
2. 触点额定电压（Ue）：继电器的触点额定电压是指触点能够承受的最大电压值。
同样，不同类型的继电器会有不同的触点额定电压，需要根据实际应用场景来选择。
常见的触点额定电压有 12V、24V、110V、220V 等。
3. 触点负载类型：根据不同的负载类型，继电器的触点可以分为交流触点和直流触点。
交流触点适用于交流电路，而直流触点则适用于直流电路。
在选型时，需要注意选择适合负载类型的触点。
4. 触点数目：继电器的触点数量常见有单刀单掷（SPST）、单刀双掷（SPDT）、双刀双掷（DPDT）等等，根据实际需求来选择。
二、继电器的工作参数1. 工作电压（Us）：继电器的工作电压是指它正常工作所需的电压值，通常情况下，继电器会有多种工作电压可选，比如 5V、12V、24V、48V、110V、220V 等。
2. 吸合电压（Us）：继电器在正常工作时，触点吸合所需要的电压值称为吸合电压。
它通常略低于继电器的工作电压，确保能够可靠地吸合触点。
3. 释放电压（Ur）：当继电器的驱动电压降低到一定值时，触点会释放，停止导通。
释放电压是指触点释放时所需要的电压值。
4. 吸合时间和释放时间：继电器的吸合时间和释放时间是指在施加工作电压的条件下，触点由继电器的非动作位置变换到动作位置，以及由动作位置变换到非动作位置所需要的时间。
继电器主要技术指标参数
继电器主要技术指标参数继电器是一种电气控制设备，用于控制大功率电路的开关，具有隔离和放大信号的作用。
在实际应用中，继电器的性能参数对于其可靠性和稳定性起着重要的影响。
下面将介绍继电器的主要技术指标参数。
1. 额定电压（Rated Voltage）继电器的额定电压是指继电器在设计和制造过程中确定的能够正常工作的电压范围。
继电器的额定电压决定了其在不同电压条件下的可靠性和稳定性。
2. 额定电流（Rated Current）继电器的额定电流是指继电器在额定电压下能够承受的最大电流值。
继电器的额定电流决定了其在电路中能够承受的负载能力。
3. 接触电阻（Contact Resistance）继电器的接触电阻是指继电器导通状态下接点之间的电阻。
接触电阻的大小直接影响继电器的导通能力和能耗，低接触电阻可以减少能耗和热量产生，提高继电器的效率。
4. 绝缘电阻（Insulation Resistance）继电器的绝缘电阻是指继电器绝缘材料之间的电阻。
绝缘电阻的大小反映了继电器的绝缘性能，高绝缘电阻可以有效阻止电流泄漏，保障继电器的安全性。
5. 机械寿命（Mechanical Life）继电器的机械寿命是指继电器在额定负载下能够正常工作的次数。
机械寿命的长短直接关系到继电器的使用寿命和可靠性，高机械寿命可以延长继电器的使用寿命。
6. 电气寿命（Electrical Life）继电器的电气寿命是指继电器在额定负载下能够正常导通和断开的次数。
电气寿命的长短直接关系到继电器的可靠性和稳定性，高电气寿命可以保证继电器在长时间使用中的稳定性。
7. 响应时间（Response Time）继电器的响应时间是指继电器从接收到控制信号到实际动作的时间间隔。
响应时间的短长直接影响继电器的实时控制能力，短响应时间可以提高继电器的控制精度。
8. 工作温度范围（Operating Temperature Range）继电器的工作温度范围是指继电器能够正常工作的温度范围。
继电器的主要技术参数
继电器的主要技术参数一、引言继电器是一种常用的电器元件，用于控制电流、电压和功率等电路的开关。
在各种电子设备和工业自动化系统中都有广泛的应用。
本文将深入探讨继电器的主要技术参数，包括其电气参数、机械参数和环境参数等方面的内容。
二、电气参数电气参数是指继电器在电路中工作时的电性能指标，主要包括额定电压、额定电流、额定功率和绝缘电阻等。
2.1 额定电压（Rated Voltage）额定电压是指继电器能够正常工作的电源电压范围，通常以V表示。
在选择继电器时，要确保额定电压与实际电路的工作电压匹配，以免引起继电器工作不稳定或损坏。
2.2 额定电流（Rated Current）额定电流是指继电器在额定电压下正常工作时所能承受的最大电流值，通常以A表示。
在电路中，继电器所接触的电流不得超过额定电流，否则可能导致电气接触不良或触点烧毁。
2.3 额定功率（Rated Power）额定功率是指继电器在额定电压和额定电流下所能承受的最大功率值，通常以W表示。
继电器的额定功率与电流密切相关，一般可以根据电流乘以电压得出。
2.4 绝缘电阻（Insulation Resistance）绝缘电阻是指继电器触点之间或触点和线圈之间的绝缘电阻值，通常以MΩ表示。
绝缘电阻越大，说明继电器的绝缘性能越好，能够更好地保护其他电路元件。
三、机械参数机械参数是指继电器的物理性能指标，主要包括接点形式、接点材料、触发时间和寿命等。
3.1 接点形式（Contact Form）接点形式是指继电器触点的连接方式，常见的有常开型（NO）、常闭型（NC）和单刀双掷型（DPDT）等。
不同的接点形式适用于不同的电路连接需求。
3.2 接点材料（Contact Material）接点材料是指继电器触点的材质，常见的有银镍合金、银铜合金和银钨合金等。
不同的接点材料具有不同的导电性能和耐磨性，适用于不同的工作环境和负载要求。
3.3 触发时间（Operate Time）触发时间是指继电器从电路输入信号到输出触点动作完成的时间，通常以ms或μs表示。
继电器技术规格书
电气寿命
50 万次
20 万次
50 万次
机械寿命
5000 万次
动作电压
AC:≤80%Us；DC:≤75%Us
释放电压
AC:≥30%Us；DC:≥10%Us
接触电阻
＜50mΩ
动作时间
＜20ms
释放时间
＜20ms
性能
最大开 机械 关频率 额定负载
线圈和接点间
18000 次/小时 2400 次/小时 AC 2000V 50/60Hz 1min
耐电压 异极接点间
AC 2000V 50/60Hz 1min
同级接点间
AC 1000V 50/60Hz 1min
绝缘电阻
＞1000MΩ
振动
耐久 误动作
10-55Hz，双振幅 1.0mm 10-55Hz，双振幅 1.0mm
冲击
耐久 误动作
1000m/s² 200m/s²
重量
约 35g
江阴长江电器有限公司 2017
产品技术规格书
产品型号规格 产品名称
普通型 CJZR2P、CJZR3P、CJZR4P、CJDR2P 带灯型 CJZR2PD、CJZR3PD、CJZR4PD、CJDR2PD 小型控制继电器
产品执行标准 GB14048.5-2008
使用条件
海拔高度 ≤2000m
使用环境温度
标准型
-55℃～+70℃
带灯型
江阴长江电器有限公司 2017
产品技术规格书
插座尺寸图及内部接线图 C J 5 8 X | E ︻ 配 C J Z R 2 P ︵ D ︶ ︼ C J 5 1 1 X | E ︻ 配 C J Z R 3 P ︵ D ︶ ︼
继电器的主要技术参数
继电器的主要技术参数摘要：一、引言二、继电器概述三、继电器的主要技术参数1.额定工作电压2.直流电阻3.吸合电流4.额定工作电流5.释放电流6.额定触点负荷7.绝缘电阻8.耐电压9.抗电强度四、继电器技术参数的重要性五、结论正文：继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。
在工业、家用电器等领域有着广泛的应用。
继电器的主要技术参数是评价其性能和质量的关键指标。
一、引言继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。
在工业、家用电器等领域有着广泛的应用。
继电器的主要技术参数是评价其性能和质量的关键指标。
二、继电器概述继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。
它由线圈、铁芯、触点等组成。
继电器的工作原理是：当线圈通电后，产生磁场，吸引铁芯，使得触点发生闭合或断开，从而实现电路的控制。
三、继电器的主要技术参数1.额定工作电压：额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2.直流电阻：直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3.吸合电流：吸合电流是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
4.额定工作电流：额定工作电流是指继电器正常工作时线圈所需要的电流。
根据继电器的型号不同，可以是交流电流，也可以是直流电流。
5.释放电流：释放电流是指继电器产生释放动作的最小电流。
在正常使用时，给定的电流必须略大于释放电流，这样继电器才能稳定地工作。
6.额定触点负荷：额定触点负荷是指继电器的触点能够承受的最大负荷。
在选择继电器时，应根据实际需要选择合适的触点负荷。
7.绝缘电阻：绝缘电阻是指继电器的绝缘材料对电流的阻抗能力。
绝缘电阻越大，说明继电器的绝缘性能越好。
8.耐电压：耐电压是指继电器在正常使用条件下，能够承受的最大电压。
耐电压越高，说明继电器的抗干扰能力越强。

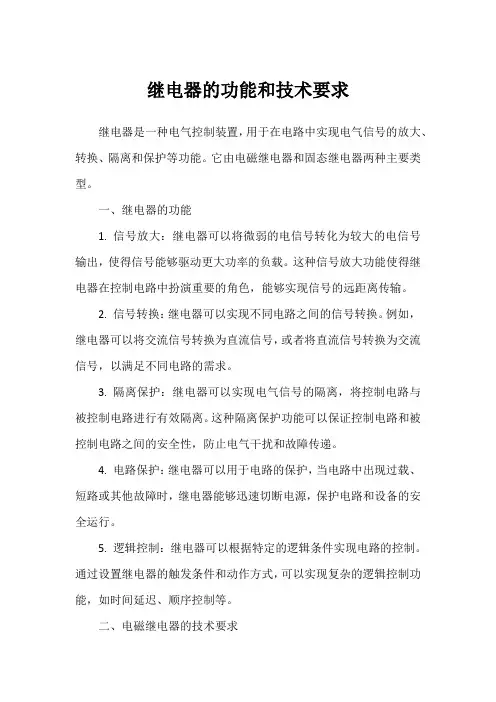

继电器的功能和技术要求
继电器的功能和技术要求继电器是一种电气控制装置，用于在电路中实现电气信号的放大、转换、隔离和保护等功能。
它由电磁继电器和固态继电器两种主要类型。
一、继电器的功能1. 信号放大：继电器可以将微弱的电信号转化为较大的电信号输出，使得信号能够驱动更大功率的负载。
这种信号放大功能使得继电器在控制电路中扮演重要的角色，能够实现信号的远距离传输。
2. 信号转换：继电器可以实现不同电路之间的信号转换。
例如，继电器可以将交流信号转换为直流信号，或者将直流信号转换为交流信号，以满足不同电路的需求。
3. 隔离保护：继电器可以实现电气信号的隔离，将控制电路与被控制电路进行有效隔离。
这种隔离保护功能可以保证控制电路和被控制电路之间的安全性，防止电气干扰和故障传递。
4. 电路保护：继电器可以用于电路的保护，当电路中出现过载、短路或其他故障时，继电器能够迅速切断电源，保护电路和设备的安全运行。
5. 逻辑控制：继电器可以根据特定的逻辑条件实现电路的控制。
通过设置继电器的触发条件和动作方式，可以实现复杂的逻辑控制功能，如时间延迟、顺序控制等。
二、电磁继电器的技术要求电磁继电器是一种通过电磁作用实现信号放大和控制的继电器。
以下是电磁继电器的主要技术要求：1. 触发电压和电流：电磁继电器的触发电压和电流应符合设计要求，以确保可靠触发和工作。
2. 动作特性：电磁继电器的动作特性包括吸合时间、释放时间、动作重复性等。
这些特性应符合设计要求，以确保继电器的稳定性和可靠性。
3. 绝缘性能：电磁继电器应具备良好的绝缘性能，能够在额定电压下保持绝缘间隔，防止电气击穿和漏电。
4. 负载容量：电磁继电器的负载容量应根据实际应用需求进行选择，以确保能够正常驱动所连接的负载。
5. 耐久性：电磁继电器应具备较高的耐久性，能够在设计寿命内保持稳定可靠的工作。
三、固态继电器的技术要求固态继电器是一种利用固态电子元器件实现信号放大和控制的继电器。
以下是固态继电器的主要技术要求：1. 输入控制电压和电流：固态继电器的输入控制电压和电流应符合设计要求，以确保可靠触发和工作。
中间继电器 技术参数
中间继电器技术参数
中间继电器是一种电子控制器件，其技术参数主要包括以下几个方面：
1. 额定电压：指中间继电器能够正常工作的电压范围，一般有直流和交流两种类型。
2. 动作电压：指使中间继电器线圈励磁的电压，一般在额定电压的
70%\~75%之间。
3. 返回电压：指使中间继电器线圈失磁的电压，一般不小于额定电压的10%。
4. 动作时间：指在额定电压下，中间继电器从开始动作到完全吸合所需的时间。
5. 返回时间：指在额定电压下，中间继电器从释放开始到完全释放所需的时间。
6. 触点容量：指中间继电器触点能够承受的负载电流和电压。
一般而言，触点长期允许接通电流为5A，断开容量在电压不超过250V、电流不超过1A、时间常数为5ms±的直流有感负荷电路中为50W，在电压不超过250V、电流不超过5A、功率因数为cosΦ=±的交流电路中为500VA。
7. 功率消耗：指中间继电器在工作过程中所消耗的功率。
一般而言，直流中间继电器不大于5W，交流中间继电器不大于5VA。
8. 电气寿命：指中间继电器在正常负荷下，线圈吸合次数不低于1万次。
此外，还有绝缘电阻、耐压等参数，具体要求应符合相关国家和行业标准。
在实际应用中，需要根据具体的使用环境和要求选择合适的中间继电器型号和规格。
ST3P系列时间继电器技术资料
ST3P系列时间继电器是引进日本富士电机株式会社全套专有技术生产的新颖电子式时间继电器,具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点，适用于各种要求高精度、高可靠性自动控制的场合作延时控制之用，产品符合GB14048标准。
ST3P超级时间继电器通电延时、间隔延时、带瞬动、断电延时、断开延时、星三角起动延时、往复循环延时0.05s-24h延时2转换、延时1转换3A/2A 250VAC2×105延时精度高，范围广UL CE CCC规格品种ST3PA 通电延时延时2转换A:0.05-0.5s/5s/30s/3min B:0.1-1s/10s/60s/6min C:0.5-5s/50s/5min/30min D:1-10s/100s/10min/60min E:5-60s/10min/60min/6h F:0.25-2min/20min/2h/12h G:0.5-4min/40min/4h/24hAC24,110,220V50/60Hz DC24,48,110VST3PG 间隔延时延时2转换ST3PC 瞬动型(间隔延时)延时1转换瞬动1转换ST3PF ST3P F-2断电延时延时1转换或延时2转换0.1-1s 0.2-2s 0.5-5s 1-10s 2.5-30s 5-60sAC110,220V 50/60Hz DC24,48,110VST3PK 断开延时延时1转换0.1-1s 0.25-2s 0.5-5s 1-10s 2.5-30s 5-60s 15-180sAC110V/220V 50/60Hz DC24VST3PY 星三角启动延时延时星三角转换瞬动1常开1-10s 2.5-30s 5-60sAC110/220V 50/60HzST3PR 往复循环延时延时1转换0.5-6s/60s 1-10s/10min 2.5-30s/30minAC110/220V 50/60Hz DC24,48V技术参数ST3PA ST3PG ST3PC ST3PF ST3PF-2ST3PK ST3PY ST3PR0.5%+20ms 1.0%+20ms 0.5%+20ms1.0%+20ms< 5%(最大刻度值)< 5% (最大刻度值 )500ms(Max.)——100ms信号 500ms电源500ms(Max.)500ms(Max.)12200V 3A200V 3A200V 3A200V 3A200V 3A200V 3A200V 2A15200V 1A200V 0.5A200V 1A200V 0.5A200V 0.5A200V 0.5A200V 0.5A12110V 0.5A24V 3A110V 0.5A24V 3A24V 3A24V 2A24V 2A13110V 0.2A24V 0.5A110V 0.2A24V 0.5A24V 0.5A24V 0.5A24V 0.5AAC220V 2.9VA AC110V 1.9VA DC24V 1.3WAC 3.3VADC 2.4WAC220V 1.1VA AC110V 1.3VA DC24V 1.3WAC 3.3VADC 1.5W4.4VAAC 3.3VA DC 1.5W 电气与大地:AC2000V 1min 电气回路间:AC1500V 1min 同组触点间:AC1000V 1min>100MΩ5×1071×1072×1072×1072×1072×1071×107 AC-12:20×104AC-15:32×104DC-12:50×104DC-13:15×AC-12:12×104 AC-15:15×104DC-12:10×104 DC-13:15×104104100g140g180g150g时间继电器 >> ST3PST3PA-A ST3-A-B ST3PA-C ST3PA-D ST3PA-E ST3PA-F ST3PA-G 149.50ST3PG-A ST3PG-B ST3PG-C ST3PG-D ST3PG-E ST3PG-F ST3PG-G 149.50ST3PC-A ST3PC-B ST3PC-C ST3PC-D ST3PC-E ST3PC-F ST3PC-G 162.50ST3PF 325.00ST3PF(T1) 325.00ST3PK 247.00ST3PY 247.00ST3PR 260.00ST3P系列时间继电器是引进日本富士电机株式会社全套专有技术生产的新颖电子式时间继电器,具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点，适用于各种要求高精度、高可靠性自动控制的场合作延时控制之用，产品符合GB14048标准。
