CAD中圆角命令使用方法
CAD中圆角命令使用方法
大家知道CAD中圆角命令吗?下面我们就给大家详细介绍一下吧!我们积
累了一些经验，在此拿出来与大家分享下，请大家互相指正。
一、cad圆角命令
圆角命令是FILLET,圆角功能可使用与对象相切且指定半径的圆弧来连接
两个对象。可以创建两种圆角,内角点称为内圆角,外角点称为外圆角。可以圆
角的对象有圆弧、圆、椭圆、椭圆弧、直线、多段线、构造线、三维对象
等。
二、CAD中圆角命令常规使用方法：
输入f，回车后 ，1、输入R可以改变你需要倒角的数值，选择你要画圆
角的两条边就行了。
2、多段线可以用P命令将整条线需要倒角的全部导成R角
3、两条线有交叉时倒角时用再输入T可以修剪并倒成R
4、如果要连续使用的话可用U，就可以一直选择线来进行倒角了，直至你
回车结束此命令。
如何使用CAD中的快捷键命令进行形修复和清理
如何使用CAD中的快捷键命令进行形修复和清理在CAD中，快捷键命令是设计师们高效使用软件的关键。
通过熟练掌握和灵活运用快捷键命令，可以大大提升工作效率和设计质量。
本文将介绍如何使用CAD中的快捷键命令进行形修复和清理，以帮助读者更好地利用CAD软件进行工作。
一、形修复形修复是CAD设计中常用的操作，它可以帮助我们修复形状上的错误或不完整之处，使得设计更精确、更符合要求。
下面将介绍几个常用的快捷键命令来进行形修复。
1. FILLET（F）：该命令可以在两个对象之间创建一个圆角。
使用快捷键F后，选择需要创建圆角的两条线或对象，输入圆角半径，即可完成圆角的创建。
2. CHAMFER（CH）：该命令可以在两个对象之间创建一个倒角。
使用快捷键CH后，选择需要创建倒角的两条线或对象，依次输入倒角距离1和倒角距离2，即可完成倒角的创建。
3. TRIM（TR）：该命令可以修剪多余的线段或对象。
使用快捷键TR后，选择需要修剪的对象，按下Enter键后，选择要修剪的线段或对象，再次按下Enter键即可完成修剪。
4. EXTEND（EX）：该命令可以延伸线段或对象。
使用快捷键EX 后，选择需要延伸的线段或对象，按下Enter键后，选择要延伸的边界，再次按下Enter键即可完成延伸。
5. OFFSET（O）：该命令可以在原有线段或对象的基础上创建一个平行线段或对象。
使用快捷键O后，选择需要创建平行线段或对象的线段或对象，输入偏移距离，即可完成平行线段或对象的创建。
二、形清理形清理是CAD中另一个重要的操作，它可以帮助我们去除多余的线段或对象，使得设计更简洁、更易读。
下面将介绍几个常用的快捷键命令来进行形清理。
1. ERASE（E）：该命令可以删除线段或对象。
使用快捷键E后，选择需要删除的线段或对象，按下Enter键即可完成删除。
2. PURGE（PU）：该命令可以清除文件中的未引用的块、图层、线型等。
使用快捷键PU后，选择要清除的项目，按下Enter键即可完成清除。
CAD命令
CAD命令cad精华(2010-10-19 14:53:16)转载标签：杂谈分类： CAD 《绘图》直线：l构造线：xl多段线：pl正多边形：pol矩形：rec射线：ray 《修改》圆弧：a 删除：e圆：c 复制：co或者cp修订云线：revcloud 镜像：mi样条曲线：spl 偏移：o椭圆：el 阵列：ar插入块：i 移动：m创建块：b 旋转：ro点：po 比例（放大或者缩小）：sc图案填充：h=bh 拉伸：s渐变色：gd 修剪：tr面域：reg 延伸：ex插入表格：tb 打断于点：br多行文字：mt或者dt 打断：br多线：ml 合并：j圆环：do 倒角：cha绘制实体三角形/四边形：so 倒圆角：f+(r)分解：x(xp)控制AutoCAD运行单个还是对个图形界面，（正常值为0）：sdi设置自动保存时间：sat（savetime）----------------------------------**的分隔线----------------------------------------《标注》《查询》线性：dli 距离：di对齐：dal 区域面积：aa弧长：dar 面域/质量特性：暂时不知道坐标式标注：dor 列表：li=ls半径：dra 点坐标：id直径：ddi角度：dan基线：dba 《绘图次序》连续：dco 绘图次序：dr快速引线：le位行公差：tol圆心：dce（dimcen设置标注十字线长度）标注样式：d编辑标注ded替换标注系统变量：dov----------------------------------**的分隔线----------------------------------------《特性设置》图层设置：la颜色设置：col线形设置：lt线宽设置：lw文字样式设置：st标注样式设置：d表格样式设置：ts草图设置：ds或者se或者os点样式设置：暂时不知道多线样式设置：暂时不知道单位设置：un重命名：ren（基本上没什么用）用户自定义界面设置：to视点预置：vp----------------------------------**的分隔线----------------------------------------《特殊编辑》定距等分：me定数等分：div二维/三维对齐：al格式刷：ma刷新：re命令式清理：pu合并多段线：pe（m）ctrl+shift+c：带基点复制ctrl+shift+v：带基点复制成块ctrl+c：复制ctrl+v：粘贴特性编辑：ctrl+1=ch=mo=pr 调整直线长度：len（dy）定义属性：att编辑带属性的块：ate块编辑器：be关闭块编辑器：bc块中增加动态块参数：ac块剪辑器中保存块：bs写块：w（相当于另存为）解除关联标注：dda平移：p创建闭合多段线/面域：bo加载AutoCAD插件lsp：ap 图案填充编辑：he图像管理器：im差集：su并集：uni交集：in图案填充渐变色：gd编辑文字/标注文字：ed选择外部参照：xa裁剪块/裁剪外部参照：xc设计研发中心：dc=adc选择性粘贴：pa捕捉栅格：snSPLINEDIT：编辑样条曲线对象 SPE以其他文件格式保存对象: exp创建可重复使用的过滤器以便根据特性选择对象:FI用脚本文件执行一系列命令：scraidimtextmove:单独移动标注文字----------------------------------**的分隔线----------------------------------------《三维设计》已经画好的三维图在拉伸：【ctrl+alt】三维观察器：3do拉伸二维为三维：ext用平面剖切一组实体：sl三维楔体：we三维长方体：box三维旋转：rev隐藏线（三维消隐）：hi圆环体：tor圆柱体：cyl三维阵列(AutoCAD2008命令)：3A三维对齐(AutoCAD2008命令)：3AL设置当前三维实体的厚度 TH用两个或多个三维实体的公用部分创建三维复合实体:inf用剖切平面和实体截交创建面域 sec----------------------------------**的分隔线----------------------------------------3D：用于在可以隐藏、着色或渲染的常见几何体中创建三维多边形网格对象3F：在三维空间中的任意位置创建三侧面或四侧面mat：三维材质3DPOLY：在三维空间创建由直线段组成的多段线 3PASEADMIN：执行外部数据库命令的管理功能 AADASEEXPORT：输出选择对象的链接信息 AEXASELINKS：管理对象和外部数据库之间的链接 ALIASEROWS：显示并编辑表数据并创建链接和选择集 ARODDVPOINT：设置三维观察方向 VPHIDE：重生成三维模型时不显示隐藏线 HIIMAGE：以多种格式向 AutoCAD 图形文件中插入图像 IMLTSCALE：设置全局线型比例因子 LTSPASTESPEC：插入剪贴板数据并控制数据格式 PARPREF：设置渲染系统配置 RPRSNAP：规定光标按指定的间距移动 SN----------------------------------**的分隔线----------------------------------------TABLET：校准、配置、打开和关闭已安装的数字化仪 TATILEMODE：控制对图纸空间的访问以及控制视口的行为 TIxref：控制图形中的外部参照 XRxr：渲染 AutoCAD 2008 中是渲染功能，为什么？？sn：指定捕捉间距AutoCAD2008 【指定捕捉间距或[开(ON)/关(OFF)/纵横向间距(A)/样式(S)/类型(T)] <0.5000000>: 】cal：计算器命令：回车后输入公式再回车----------------------------------**的分隔线----------------------------------------AutoCAD 2008xa：选择外部参照文件，选择dwg文件。
CAD快捷键命令大全(最全)
LE, *QLEADER（快速引出标注） DBA, *DIMBASELINE（基线标注） DCO, *DIMCONTINUE（连续标注） D, *DIMSTYLE（标注样式） DED, *DIMEDIT（编辑标注） EX, *EXTEND（延伸） S, *STRETCH（拉伸） LEN, *LENGTHEN（直线拉长） DOV, *DIMOVERRIDE(替换标注系统变量) 5、尺寸标注： DLI, *DIMLINEAR（直线标注） DIV, *DIVIDE（等分几段） me : 定距等分 pdmode 调整模型,参数66或67 结合
RO=旋转； SC=比例缩放； END=端点； MID=中点； PER=垂足； INT=交足； CEN=圆心； QUA=象限点； TAN=切点； SPL=曲线； DIV=块等分； PE=编辑多边线； NOD=节点； F=圆角； CHA=倒角； ST=文字样式； DT=单行文字； T=多行文字； ED=编辑文字； A=弧； H =填充； HE=编辑填充； B=创建临时图块； COL, *COLOR（设置颜色） LA, *LAYER（图层操作） LT, *LINETYPE（线形） LTS, *LTSCALE（线形比例） LW, *LWEIGHT （线宽） UN, *UNITS（图形单位） ATT, *ATTDL对齐 PL多段线,XL射线,ML双 线,EL椭圆,REC矩形,POL正多边形,
二）常用CTRL快捷键 【CTRL】＋1 *PROPERTIES(修改 特性) 【CTRL】＋O *OPEN（打开文件） 【CTRL】＋N、M *NEW（新建文件） 【CTRL】＋P *PRINT（打印文件） 【CTRL】＋S *SAVE（保存文件）
aa : 面积 al : 对齐 ar : 阵列 bh : 边界填充 bo : 创建边界 br : 打断 ch : 特性面板 co(cp) : 复制 dc : 设计中心 di : 量距离 do : 实圆环 dr : 显示顺序 ds : 草图设计 dt : 文字输入器 dv : 相机 DLI：DIMLINEAR（直线标注） DAL：DIMALIGNED（对齐标注） DRA：DIMRADIUS（半径标注） DDI：DIMDIAMETER（直径标注） DAN：DIMANGULAR（角度标注） DCE：DIMCENTER（中心标注） DOR：DIMORDINATE（点标注） ed : 文字修改 Ctrl+M: 打开选项对话框 Ctrl+0: 清除屏幕 Ctrl+1: 打开特性对话框 Ctrl+2: 打开图象资源管理器 Ctrl+3: 打开工具选项板 Ctrl+6: 打开数据库连接 Ctrl+O: 打开图象文件
CAD快捷键命令绘制墙体
CAD快捷键命令绘制墙体CAD（计算机辅助设计）是一种常用的图形设计工具，广泛应用于建筑设计和工程制图等领域。
在CAD软件中，使用快捷键命令可以提高工作效率和绘图准确性。
本文将介绍几种常用的CAD快捷键命令，以实现墙体的绘制。
1.绘制直线：LL命令可以通过两个点来绘制一条直线。
在CAD软件中，选择L命令后，点击绘制起点，再点击绘制终点，即可完成直线的绘制。
对于墙体的绘制，可以使用L命令依次绘制墙体的起点和终点，形成一条直线。
2.绘制矩形：RECREC命令可以通过指定一个起点和一个对角点来绘制矩形。
在CAD软件中，选择REC命令后，点击绘制左上角点，再点击绘制右下角点，即可完成矩形的绘制。
对于墙体的绘制，可以使用REC命令绘制长方形的外轮廓，然后再进行进一步的修改和调整。
3.偏移：OO命令可以通过指定一个距离来偏移已有的实体。
在CAD软件中，选择O命令后，输入偏移的距离，再选择要偏移的实体，即可将该实体按照指定的距离进行偏移。
对于墙体的绘制，可以先绘制一条线段，然后使用O命令将该线段按照墙体的厚度进行偏移，形成一面墙体。
4.绘制圆角：FILLETFILLET命令可以通过指定两个实体的交点和圆角半径来实现圆角的绘制。
在CAD软件中，选择FILLET命令后，输入圆角半径，再选择要绘制圆角的两个实体的交点，即可完成圆角的绘制。
对于墙体的绘制，可以先绘制长方形的外轮廓，然后使用FILLET命令在拐角处绘制圆角，使墙体看起来更加平滑和美观。
5.绘制阵列：ARAR命令可以通过指定一组对象和阵列的方式来复制和排列这组对象。
在CAD软件中，选择AR命令后，选择要复制的对象，然后指定阵列的基点、方向和间距，即可完成阵列的绘制。
对于墙体的绘制，可以先绘制一段墙体，然后使用AR命令将该墙体进行复制和排列，形成一面长墙。
6.修改属性：PROPERTIESPROPERTIES命令可以查看和修改实体的属性值，如颜色、线型和线宽等。
CAD使用技巧
88CAD使用技巧一、CAD使用中，先设置图层，例如：轮廓线、中心线、尺寸线a)轮廓线，线宽选择默认，0.3mmb)中心线，颜色选择红色，线型特性图标“continuous”，单击“加载”按钮，选择“center”，在选择线型，选择新加载的“center”，确定。
c)尺寸线，颜色选择蓝色。
二、一些简单的图形画法a)快捷键：直线：Lb)圆：C三、对修建按钮的使用：，a)选择图形作为修建的边界，b)空格键c)对你要修建的图形进行单击，空格就ok四、中心线的画法a)打击功能区的极轴b)利用对象捕捉，选择你需要标注的中心（例如圆的圆心），利用极轴平行移动，到合适位置单击，继续选择，再向相反的方向移动。
五、尺寸线—标注，在标注里面的线性，选择要标注的两个图形：直线，圆等等，可以方便的对图形的尺寸进行标注，不需要画直线或者箭头。
a)可以对圆的半径或者直径进行标注b)可以对标注的尺寸进行修改，图形上的尺寸标注成你希望的。
以上操作详见2012-2-26.dwg。
六、两个圆之间画切线，a)画两个圆，命令行输入：L，画直线的命令，空格，按住ctrl，右击鼠标，选择切点，鼠标移动到圆上面出现：，重复刚才操作，按住ctrl，右击鼠标，选择切点，鼠标移动到另外一个圆上面出现，，单击，两个圆的切线就完成了。
七、捕捉、栅格、正交、极轴：a)捕捉：只能按照默认或者用户指定的间距移动b)栅格：辅助定位对象，并直观显示对象之间距离c)正交：画图时只能沿着水平或者垂直方向移动d)极轴：默认情况下：极轴增量角为90，要想修改增量角，右击极轴进行设置，修改增量角，例如30，就可以画30的倍数的角度。
八、对象捕捉、对象追踪：a)对象追踪：表示系统捕捉到对象上的特定点后，可以继续根据设置进行正交或者极轴追踪（角度取决于极轴设置的增量角），例如：进行极轴追踪，可以将作左图的原来的标注，移动成有图的形状，选择你要移动的图形，即可操作（见2012-2-26.dwg）九、利用DYN，可进行动态输入，a)例如利用DYN：画直线，可以标注角度和长度。

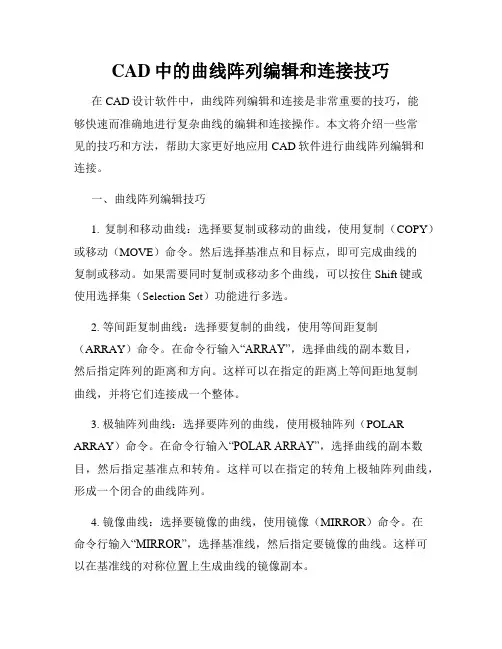

CAD中的曲线阵列编辑和连接技巧
CAD中的曲线阵列编辑和连接技巧在CAD设计软件中，曲线阵列编辑和连接是非常重要的技巧，能够快速而准确地进行复杂曲线的编辑和连接操作。
本文将介绍一些常见的技巧和方法，帮助大家更好地应用CAD软件进行曲线阵列编辑和连接。
一、曲线阵列编辑技巧1. 复制和移动曲线：选择要复制或移动的曲线，使用复制（COPY）或移动（MOVE）命令。
然后选择基准点和目标点，即可完成曲线的复制或移动。
如果需要同时复制或移动多个曲线，可以按住Shift键或使用选择集（Selection Set）功能进行多选。
2. 等间距复制曲线：选择要复制的曲线，使用等间距复制（ARRAY）命令。
在命令行输入“ARRAY”，选择曲线的副本数目，然后指定阵列的距离和方向。
这样可以在指定的距离上等间距地复制曲线，并将它们连接成一个整体。
3. 极轴阵列曲线：选择要阵列的曲线，使用极轴阵列（POLAR ARRAY）命令。
在命令行输入“POLAR ARRAY”，选择曲线的副本数目，然后指定基准点和转角。
这样可以在指定的转角上极轴阵列曲线，形成一个闭合的曲线阵列。
4. 镜像曲线：选择要镜像的曲线，使用镜像（MIRROR）命令。
在命令行输入“MIRROR”，选择基准线，然后指定要镜像的曲线。
这样可以在基准线的对称位置上生成曲线的镜像副本。
二、曲线连接技巧1. 直接连接曲线：选择要连接的曲线，使用连接（JOIN）命令。
在命令行输入“JOIN”，选择要连接的曲线，即可将它们连接起来。
如果曲线之间有间隙，连接命令会自动填充间隙，并将曲线连接成一个整体。
2. 切割曲线：选择要切割的曲线，使用切割（TRIM）命令。
在命令行输入“TRIM”，选择要切割的曲线和切割线，即可将曲线切割成两部分。
这样可以实现曲线的局部编辑和连接。
3. 偏移曲线：选择要偏移的曲线，使用偏移（OFFSET）命令。
在命令行输入“OFFSET”，指定偏移距离和方向，即可生成一个与原曲线平行的新曲线。
catia球化圆角命令
catia球化圆角命令
（原创版）
目录
1.介绍 CATIA 球化圆角命令
2.球化圆角命令的作用
3.球化圆角命令的使用方法
4.球化圆角命令的优点和应用场景
正文
一、介绍 CATIA 球化圆角命令
CATIA 是一款广泛应用于航空航天、汽车制造等领域的三维 CAD 软件。
在 CATIA 中，球化圆角命令是曲面操作中的一种常用命令，可以帮
助用户快速地对模型的边缘进行圆角处理，提高模型的视觉效果和实用性。
二、球化圆角命令的作用
球化圆角命令的主要作用是将模型的边缘或指定的表面区域进行圆
角处理，使其变得更加平滑。
这样可以有效地消除模型中的尖角和棱角，提高其美观性和空气动力学性能，特别是在汽车、航空航天等需要考虑风阻的领域中，球化圆角命令的应用尤为重要。
三、球化圆角命令的使用方法
在 CATIA 中，使用球化圆角命令的具体操作步骤如下：
1.打开 CATIA 软件，创建或打开需要进行球化圆角处理的模型；
2.在顶部菜单栏中选择“曲面”；
3.在下拉菜单中选择“形状”；
4.在子菜单中选择“球化圆角”；
5.软件将提示选择要进行球化圆角处理的边或表面，用户需根据需求选择；
6.软件将提示输入球化半径，用户可以根据需求输入数值；
7.点击确认，球化圆角命令即可完成。
四、球化圆角命令的优点和应用场景
球化圆角命令具有操作简单、效果明显等优点，适用于各种需要进行圆角处理的模型。
在实际应用中，球化圆角命令常用于汽车车身、航空器机身、家居产品等设计领域，可以帮助设计师快速地优化模型外观，提高产品的市场竞争力。
CAD实体绘制方法分享
CAD实体绘制方法分享CAD（计算机辅助设计）是一种广泛应用于工程设计中的工具，能够帮助工程师以数字形式创建和修改设计图纸。
在CAD软件中，实体绘制是一项重要的技能，它可以帮助设计师更精确地绘制出三维物体的形状和尺寸。
本文将分享一些常用的CAD实体绘制方法和技巧。
1. 创建基础几何图形：在CAD软件中，可以使用一些基本的几何图形作为绘图的基础。
例如，可以使用线段工具绘制直线，使用圆工具绘制圆形，使用矩形工具绘制矩形等。
这些基础几何图形可以帮助你更轻松地创建复杂的实体。
2. 使用横截面创建实体：横截面是一个几何形状，在CAD中可以使用它来创建实体。
首先，绘制一个闭合的横截面形状，然后使用拉伸或旋转命令将其转化为三维实体。
例如，可以使用圆形横截面创建柱体，使用多边形横截面创建棱柱等。
3. 使用曲线创建实体：除了基础几何图形之外，曲线也是创建实体的一种常用方法。
例如，可以使用曲线工具创建一个曲线路径，然后使用扫描命令将其转化为实体。
这种方法适用于创建管道、电缆等具有曲线形状的实体。
4. 运用圆角和倒角命令：在CAD绘图中，常常需要给实体的边缘添加圆角或倒角。
圆角是指边缘过渡到圆弧形状，倒角是指边缘过渡到斜面形状。
CAD软件提供了专门的圆角和倒角命令，可以帮助你快速而精确地添加这些特征。
5. 利用偏移命令复制实体：偏移命令可以复制一个实体并将其平移一定距离，创建一个相似但稍有差异的实体。
这在制作对称物体或在设计中创建复杂形状时非常有用。
当需要多次重复相同的实体时，可以利用偏移命令提高效率。
6. 使用阵列命令创建多个实体：阵列命令可以帮助你在CAD中快速创建多个相同或类似的实体。
通过选择一个或多个实体，然后指定阵列方向和距离，你可以在很短的时间内复制和排列多个实体。
这在创建重复图案、阶梯状结构等方面非常有用。
7. 利用修剪和延伸命令修改实体：修剪和延伸命令是CAD中非常常用的命令，可以帮助你修改实体的尺寸和形状。
AutoCAD快捷命令的使用(CAD快捷键大全)
AutoCAD快捷命令的使用（CAD快捷键大全）精心收集AutoCAD快捷命令的使用（CAD快捷键大全）AutoCAD提供的命令有很多，绘图时最常用的命令只有其中的百分之二十。
采用键盘输入命令时由于有些常用命令较长，如BHATCH(填充)、EXPLODE(分解)，在输入时击键次数多，影响了绘图速度。
虽然AutoCAD 提供了完善的菜单和工具栏两种输入方法，但是要提高绘图速度，只有掌握Auto CAD提供的快捷的命令输入方法。
笔者在进行AutoCAD设计、培训和教学研究时，对于快捷命令的使用和管理积累了一些体验，现总结出，以供大家使用AutoCAD 2000时参考。
一、概述：所谓的快捷命令，是AutoCAD为了提高绘图速度定义的快捷方式，它用一个或几个简单的字母来代替常用的命令，使我们不用去记忆众多的长长的命令，也不必为了执行一个命令，在菜单和工具栏上寻寻匿匿。
所有定义的快捷命令都保存在AutoCAD安装目录下SUPPORT 子目录中的ACAD.PGP文件中，我们可以通过修改该文件的内容来定义自己常用的快捷命令。
当我们每次新建或打开一个AutoCAD绘图文件时，CAD本身会自动搜索到安装目录下的SUPPORT路径，找到并读入ACAD.PGP文件。
当AutoCAD正在运行的时候，我们可以通过命令行的方式，用ACAD.PGP文件里定义的快捷命令来完成一个操作，比如我们要画一条直线，只需要在命令行里输入字母“L”即可。
二、快捷命令的命名规律1、快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字母。
比如，直线（Line）的快捷命令是“L”；复制（COpy）的快捷命令是“CO”；线型比例（LTScale）的快捷命令是“LTS”。
在使用过程中，试着用命令的第一个字母，不行就用前两个字母，最多用前三个字母，也就是说，AutoCAD的快捷命令一般不会超过三个字母，如果一个命令用前三个字母都不行的话，只能输入完整的命令。
CAD常用命令大全
CAD常用命令一、绘图工具栏中的绘图命令(英文名)及命令快捷键1、直线(line) L4、多段线(pline)PL：1）圆弧：将弧线段添加到多段线中。
2）闭合：在当前位置到多段线起点之间绘制一条直线段以闭合多线段。
3）半宽：指定宽多段线线段的中心到其一边的宽度。
4）取消：U。
删除最近一次添加到多段线上的直线段5）长度：以前一段线段相同的角度并按指定长度（也可用鼠标指定角度方向、长度）绘制直线段。
如果前一线段为圆弧，AutoCAD 将绘制一条直线段与弧线段相切。
6）宽度：指定下一条直线段的宽度。
5、多边形(polygon)POL：（有3到1024条等长边的封闭多线段）6、矩形(rectang)REC：1）倒角：2）圆角：3）宽度：指定矩形线的宽度。
7、圆弧(arc)A：默认下有三种画法（共11种画法）常用的画法是：起点、端点、方向。
圆(circle)C：默认下有三种画法。
8、样条曲线(spline)SPL11、创建块 (block)B：1）必须给新建的块起名字。
2）必须指点拾取点（移动时鼠标的所持点）。
12、点(point)PO：“点样式”的命令：ddptype13、图案填充(bhatch)H14、面域(region)REG：面域是以封闭边界（选择对象必须是封闭环）创建的二维封闭区域。
它们必须共面，即在同一平面上。
二维物体布尔运算（并集、交集、差集）之前必须进行面域。
15、A—多行文字(mtext)MT\DT：“文字样式”的命令：style16、射线RAY17、圆环DO1）内径。
2）外径。
（内外径之间是实体）二、修改工具栏中的修改命令（英文名）及命令快捷键：1、删除（erase）E：输入E后回车或者空格键即可删除所选。
2、复制（copy）CO：输入CO后回车或者空格键。
3、镜像（mirror）MI：镜像发生时，对象会按照轴对称规则进行，结果为被反转或倒置的图像。
（指给物体照镜子一样复制过来）4、偏移（offset）O：创建同心圆、平行线和等距曲线。
