水溶性高分子聚乙烯醇的制备及其应用

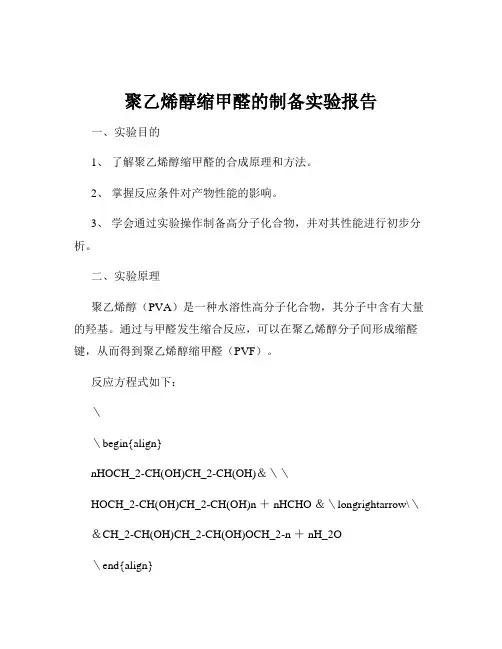

聚乙烯醇缩甲醛的制备实验报告
聚乙烯醇缩甲醛的制备实验报告一、实验目的1、了解聚乙烯醇缩甲醛的合成原理和方法。
2、掌握反应条件对产物性能的影响。
3、学会通过实验操作制备高分子化合物，并对其性能进行初步分析。
二、实验原理聚乙烯醇（PVA）是一种水溶性高分子化合物，其分子中含有大量的羟基。
通过与甲醛发生缩合反应，可以在聚乙烯醇分子间形成缩醛键，从而得到聚乙烯醇缩甲醛（PVF）。
反应方程式如下：＼＼begin{align}nHOCH_2-CH(OH)CH_2-CH(OH)＆＼＼HOCH_2-CH(OH)CH_2-CH(OH)n ＋ nHCHO ＆＼longrightarrow\＼＆CH_2-CH(OH)CH_2-CH(OH)OCH_2-n ＋ nH_2O＼end{align}＼聚乙烯醇缩甲醛的性质取决于反应条件，如反应物的比例、反应温度、反应时间和催化剂的用量等。
三、实验药品和仪器1、药品聚乙烯醇：＿____ g甲醛溶液（37%）：＿____ mL盐酸（10%）：＿____ mL氢氧化钠溶液（10%）：＿____ mL去离子水：适量2、仪器三口烧瓶（250 mL）：1 个搅拌器：1 套回流冷凝管：1 支温度计（0 100℃）：1 支恒温水浴锅：1 台布氏漏斗：1 个抽滤瓶：1 个四、实验步骤1、在三口烧瓶中加入_____ g 聚乙烯醇和_____ mL 去离子水，开启搅拌器，加热至 90℃，使聚乙烯醇完全溶解，形成透明溶液。
2、降温至 80℃，加入_____ mL 甲醛溶液（37%），搅拌 15 分钟，使其混合均匀。
3、用滴液漏斗缓慢滴加_____ mL 盐酸（10%），控制滴加速度，保持反应温度在 80 85℃之间，反应 40 60 分钟。
4、用氢氧化钠溶液（10%）调节反应液的 pH 值至 7 8。
5、停止加热，将反应液冷却至室温，得到粘稠的液体产物。
6、将产物倒入布氏漏斗中进行抽滤，用去离子水洗涤多次，以除去未反应的甲醛和盐酸等杂质。
聚乙烯醇124型分子量
聚乙烯醇124型分子量引言聚乙烯醇（P ol yv iny l Al co ho l，简称P V A）是一种重要的合成树脂，具有良好的可溶性和附着性，广泛应用于纺织、造纸、建筑、医药等领域。
聚乙烯醇根据其不同的分子量可以分为多个型号，其中124型分子量是其中之一。
本文将就聚乙烯醇124型分子量进行介绍，包括其基本性质、制备方法、应用领域等。
1.聚乙烯醇124型分子量的基本性质聚乙烯醇124型分子量具有以下的基本性质：分子量1.：聚乙烯醇124型的分子量一般在20,000至30,000之间，分子量较低，具有较高的水溶性。
溶解度2.：聚乙烯醇124型在水中具有良好的溶解性，可以形成透明的胶状物质。
热稳定性3.：聚乙烯醇124型在高温下会分解，因此在加工过程中需要注意控制温度。
机械性能4.：聚乙烯醇124型的机械性能相对较差，具有较低的拉伸强度和抗撕裂性能。
2.聚乙烯醇124型分子量的制备方法聚乙烯醇124型分子量的制备方法主要包括以下几种：聚合法1.：通过乙烯醇单体的聚合反应得到聚乙烯醇，再通过合适的分子量调控方法得到124型分子量的产物。
水解法2.：将聚乙烯醚等聚合物经过一定条件的水解得到聚乙烯醇，再通过分子量调控方法制备出124型分子量的产物。
降解法3.：将高分子量的聚乙烯醇经过一系列的降解处理，得到目标分子量为124的产物。
3.聚乙烯醇124型分子量的应用领域聚乙烯醇124型分子量由于其特定的性质，在许多领域都有广泛的应用，主要包括以下几个方面：纺织领域1.：聚乙烯醇124型可以作为纺织品的粘合剂，提高纤维的强度和耐久性。
造纸领域2.：聚乙烯醇124型可以用作造纸过程中的助剂，提高纸张的强度和柔韧性。
建筑领域3.：聚乙烯醇124型可以作为水泥和其他建筑材料的外加剂，提高其粘附力和耐水性。
医药领域4.：聚乙烯醇124型可以用作制备药物包衣剂、医疗敷料等医药材料，具有良好的生物相容性和溶解性。
结论聚乙烯醇124型分子量作为一种重要的合成树脂，具有良好的溶解性和附着性，在纺织、造纸、建筑、医药等领域都有广泛的应用。
聚乙烯醇水凝胶的制备及其性能研究
长春工业大学硕士学位论文
原创性声明
本人 郑 重 声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究 工作所取得的成果。除文中已经注明引用的内容外，本论文不含任何其他个人或 集体已经发表或撰写过的作品或成果。对本文的研究做出重要贡献的个人和集 体，均已在文中以明确方式标明。本声明的法律结果由本人承担。
长 春工业 大学硕 士学位论文
Ｈｙｄｒｏｘｙａｐａｔｉｔｅ ｂｙ ｖｉａ ＩＲ ｓｐｅｃｔｒｕｍ ａｎｄ Ｘ－ｒａｙ ｄｉｆｆｒａｃｔｉｏｎ ｓｐｅｃｔｒｕｍ，Ｗ ｅ ｃｏｎｓｉｄｅｒｅｄＮ ａｎｏ－Ｈｙｄｒｏｘｙａｐａｔｉｔｅａ ｎｄＰ ｏｌｙ（ｖｉｎｙｌａ ｌｃｏｈｏｌ）ｈ ａｄｓ ｔｒｏｎｇｉ ｎｔｅｒａｃｔｉｏｎ， ｔｈｅｃ ｒｙｓｔａｌｐ ｅｒｆｅｃｔｄ ｅｇｒｅｅｃ ｏｕｌｄｉ ｍｐｒｏｖｅｔ ｈｅｃ ｈｔｈａｌｐｙ．
１．２．２水凝胶的分类 根据 水 凝 胶网络键合的不同，可分为物理凝胶和化学凝胶［ｌ０１，物理凝胶
是通过物理作用力如静电作用、氢键 、链的缠绕等形成的，这种凝胶是非永 久性 的，通过加热凝胶可转变为溶液，所 以也被称为假凝胶或热可逆凝胶 。 化学凝胶是 由化学键交联形成的三维网络聚合物，是永久性的，又称为真凝
有鸽 论文作者签名：
日期： １护宁 年 ０乎月 。１日
长春１业大学硕士学位论文
第一章 文献综述
Ｌｌ水溶性聚合物１’１
水 溶 性 聚合物又称水溶性 高分子化合物 ，是一种亲水性的高分子材料，
在水 中 能溶 解 而形成水溶 液或 分散液 。
水 溶 性 高分子的亲水性，来 自于其分子中含有的亲水基因。最常见的亲 水基 团是羚基 、轻基、酞胺基 、胺基、醚基等。这些基团不但使高分子具有 亲水性 ，而且使它具有许多宝贵的性能，如粘合性 、成膜性、润滑性、成胶 性、鳌合性、分散性 、絮凝性 、减磨性 、增稠性等。水溶性高分子的分子量 可 以控制 ，高到数千万，低到几百。其亲水基团的强弱和数量可 以按要求加 以调节，亲水基团等活性官能团还可 以进行再反应，生成具有新官能 团的化 合物 。上面三种性能使水溶性高分子具有多种多样的品种和宝贵性能，获得
聚乙烯醇生产技术

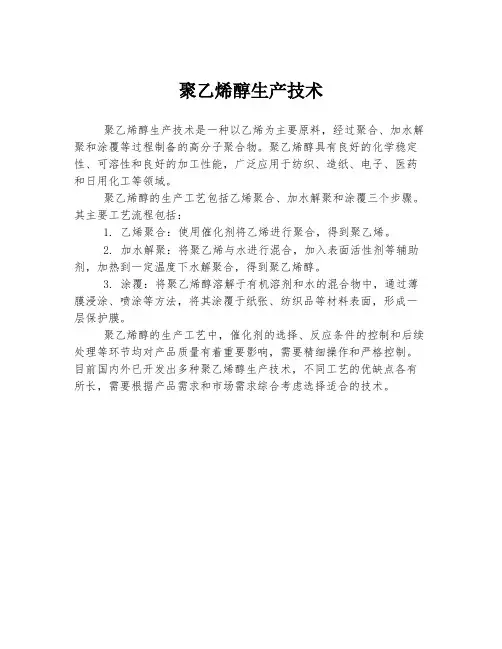

聚乙烯醇生产技术
聚乙烯醇生产技术是一种以乙烯为主要原料，经过聚合、加水解聚和涂覆等过程制备的高分子聚合物。
聚乙烯醇具有良好的化学稳定性、可溶性和良好的加工性能，广泛应用于纺织、造纸、电子、医药和日用化工等领域。
聚乙烯醇的生产工艺包括乙烯聚合、加水解聚和涂覆三个步骤。
其主要工艺流程包括：
1. 乙烯聚合：使用催化剂将乙烯进行聚合，得到聚乙烯。
2. 加水解聚：将聚乙烯与水进行混合，加入表面活性剂等辅助剂，加热到一定温度下水解聚合，得到聚乙烯醇。
3. 涂覆：将聚乙烯醇溶解于有机溶剂和水的混合物中，通过薄膜浸涂、喷涂等方法，将其涂覆于纸张、纺织品等材料表面，形成一层保护膜。
聚乙烯醇的生产工艺中，催化剂的选择、反应条件的控制和后续处理等环节均对产品质量有着重要影响，需要精细操作和严格控制。
目前国内外已开发出多种聚乙烯醇生产技术，不同工艺的优缺点各有所长，需要根据产品需求和市场需求综合考虑选择适合的技术。
聚乙烯醇05-88型号和用途
聚乙烯醇05-88型号和用途聚乙烯醇05-88型号和用途聚乙烯醇（Polyvinyl Alcohol，PVA）是一种水溶性高分子聚合物，具有优良的物理性质和化学稳定性，广泛应用于各个领域。
其中，聚乙烯醇05-88型号的性能在行业中备受赞誉，下面将根据其用途对其进行分类介绍。
一、纺织领域聚乙烯醇05-88型号在纺织领域中具有很高的应用价值。
由于其良好的附着性和拉伸性能，它被广泛应用于纺织品和纤维加工中。
例如，在纱线润滑剂的生产中，聚乙烯醇05-88型号作为纤维加工的辅助剂，能够提高纺纱的顺滑性，并降低纺纱过程中的摩擦力，从而提高纺纱的效率和质量。
此外，聚乙烯醇05-88型号还能够在织物的印染过程中作为分散剂和增稠剂，保证染料的均匀分散和固着性，提高印染效果。
二、建筑领域聚乙烯醇05-88型号在建筑领域中也有广泛的应用。
它可以作为水泥和混凝土的改性剂，改善其流动性和加工性能，并提高混凝土的强度和耐久性。
此外，聚乙烯醇05-88型号还常常用于裂缝修复剂的生产，能够填充和修复混凝土和墙体的裂缝，增加建筑材料的抗震性和防水性。
三、包装领域在包装领域，聚乙烯醇05-88型号也被广泛使用。
由于其良好的成膜性和可溶性，它能够制备出具有良好柔韧性和透明度的薄膜，用于包装食品、药品和化妆品等。
此外，聚乙烯醇05-88型号还能够作为粘合剂，用于纸张、纤维和塑料薄膜的粘合，提高包装材料的强度和稳定性。
四、制浆造纸领域在制浆造纸领域，聚乙烯醇05-88型号也发挥着重要的作用。
它可以作为湿强剂添加到造纸工艺中，改善纸张的湿强度和撕裂强度，提高纸张的质量和使用寿命。
此外，聚乙烯醇05-88型号还能够作为纸张的表面涂布剂，提供纸张的光泽度和平滑度。
综上所述，聚乙烯醇05-88型号在纺织、建筑、包装和制浆造纸领域中都有着广泛的应用。
其卓越的性能使得它在这些领域中成为不可或缺的材料。
随着科学技术的不断发展，相信聚乙烯醇05-88型号在更多的领域中将有更广阔的应用前景。
聚乙烯醇的制备
注意事项
1. 溶解PVAc时，要先加甲醇，在搅拌下慢慢将PVAc 碎片加入，不然会粘成团，影响溶解。 2. 搅拌的好坏是本实验成败的关键，PVA和PVAc的性 质不同，PVA不溶于CH3OH中，随醇解反应的进行， PVAc大分子上的乙酰基逐渐被羟基所取代，当达到一 定醇解度（60%）时，体系由均相转为非均相，外观 也发生突变，出现一团胶冻，此时必须强烈搅拌把胶 冻打碎，才能使醇解反应进行完全，否则胶冻内包住 的PVAc并未醇解完全，使实验失败，所以搅拌要安装 牢固。在实验中要注意观察现象，当胶冻出现后，要 及时提高搅拌转速。
PVAc在碱性介质中的醇解反应为
* H2 C H C * n
+ n CH3OH
*
H2 C
H C OH
*
+ nCH3COOCH3
(1#43; NaOH
CH3COONa
+
CH3OH
(2)
*
H C
* n
+ n NaOH
*
H2 C
H C OH
*
+ nCH3COONa
(3)
实验前预习的问题
1.列出主要反应物的投料比。反应介质及 催化剂是什么？ 2. 画出实验的主要流程图。
实验报告
1.叙述实验目的、原理和步骤。 2.记录反应过程中的现象。 3.回答思考题。
OCOCH3
其中（1）为主反应，在主反应中NaOH仅起助催 化剂作用。（2）（3）两副反应速度随反应体系 中含水量的增加而增大，副反应速度增大，消耗 大量的NaOH，从而降低了对主反应的催化作用， 使醇解反应进行不完全。因此，为了尽量避免这 种副反应。对物料中的含水量应有严格的要求， 一般控制在5%以下。 PVAc的脱醋酸的反应速度与聚醋酸乙烯酯的聚合 度几乎无关，只随反应的进行而变化。
聚乙烯醇
聚乙烯醇聚乙烯醇(简称PV A)最早由德国的化学家赫尔曼（W.O.Hemnann）和海涅尔(W.Hachnel)于1924年发明的。
1951年我国已经从事PV A的研究和开发工作，20世纪70年代市场上出现了PV A商品。
由于合成技术的不断提高和价格不断下降，它的用途日益广泛，发展速度很快。
聚乙烯醇是通过醋酸乙烯酯聚合制得聚醋酸乙烯酯(PvAC)，然后再醇解或者水解得到的。
由于羟基基团的存在，使PvA有很高的吸水性，是一种性能优良，用途广泛的水溶性聚合物。
聚乙烯醇为一种可溶性树脂，一般用作纺织浆料，粘合剂、建筑等行业。
也可通过改性制成薄膜，用来制作可降解的地膜、保鲜膜等。
聚乙烯醇的最大特点就是可以自然降解，环境友好。
1聚乙烯醇的性质聚乙烯醇一般为白色或微黄色，为絮片状、颗粒状、粉末状固体。
无毒无味，性能介于塑料和橡胶之间。
PV A溶液遇碘液变深蓝色，这种变色受热后消失而冷却又重现。
由于分子链上含有大量的侧基一羟基，具有良好的水溶性，同时还具有良好的成膜性、粘接力和乳化性，有卓越的耐油脂和耐溶剂性能。
聚乙烯醇的相对密度为(25℃／4℃)1.27～1.31(固体)、1.02(10％溶液)，熔点230℃，玻璃化温度75-85℃，在空气中加热至100℃以上慢慢变色、脆化。
加热至160一170℃脱水醚化，失去溶解性，加热到200℃开始分解。
超过250℃变成含有共轭双键的聚合物。
折射率1．49"-'1．52，热导率0.2w／(m·K)，比热容l～5J／(kg·K)，电阻率(3．1～3．8)×107 Ώ·cm。
解度为97％～98％时这种影响变得十分明显。
1.2PV A水溶液的性质从表1．1可知，当聚乙烯醇的水溶液浓度为1％～5％时，在室温下放置较长时间或长时间加热，其粘度不下降，说明没有解聚现象。
当溶液浓度增高时，粘度也有所升高，长时间静置后可出现凝胶，因为放置后形成了超分子结构。
聚乙烯醇的制备
❖ 搅拌时注意不要让PVAc粘成团。在看不到膜后再多搅一 会。
❖ 搅拌棒要尽量装得低。弹簧搅拌棒比一般搅拌器愈加强 力。 原料反应后，起初溶液由无色透明变为浅色、略浑浊
❖ 伴随PVAc旳加入，体系变浑浊，有白色颗粒粘附在壁 上。
❖ 加料十分缓慢。未发觉凝胶块。搅拌时注意到三口瓶底 部明显清澈，上部则已完全被析出旳白色PVA糊满。
❖ 聚乙酸乙烯酯旳醇解能够在酸性或碱性条件下进行。酸性 条件下旳醇解反应因为痕量酸极难从PVA中除去，而残留 旳酸会加速PVA旳脱水作用，使产物变黄或不溶于水，所 以目前多采用碱性醇解法制备PVA。碱性条件下旳醇解反
❖ 应又有湿法和干法之分，为了尽量防止副反应，但 又不使反应速度过慢，本试验中不是采用严格旳干 法，只是将物料中旳含水量控制在5%下列。
缓慢加入上述配制旳聚醋酸乙烯－甲醇溶ቤተ መጻሕፍቲ ባይዱ。
❖ 若体系内产生凝胶块，即暂停加料，待凝胶块打坏后再继 续，当聚合物溶液全部加完后，继续搅拌反应一小时。
❖ 抽滤，用60ml 乙醇分三次洗涤反应物，烘干，称重。
❖ 六、试验现象
❖ 试验材料原文里说每次加入量不可过多，但是实际操作还 是一次加入。
❖ 溶解过程中，透明PVAc片先软化吸湿，随即溶解。整个 过程很像大白兔奶糖外面旳那层纸吃到嘴里旳感觉。搅动 时观察到某些PVAc片粘在搅拌器上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品文档交流 水溶性高分子聚乙烯醇的制备及其应用 * 中山大学化学与化学工程学院 应用化学 广州 510275 摘要：本实验采用溶液聚合法，以AIBN作为引发剂合成聚乙酸乙烯酯，然后用NaOH的甲醇溶液进行醇解，得到聚乙烯醇5.527 g，产率54.0%，之后利用红外对聚乙酸乙烯酯与聚乙烯醇进行表征。之后利用聚乙烯醇的缩醛化反应制备胶水，利用聚乙烯醇的性质制备面膜。 关键词：水溶性高分子 聚乙烯醇 聚乙酸乙烯酯 红外光谱法 1. 引言
水溶性高分子化合物又称水溶性树脂或水溶性聚合物，是一种亲水性的高分子材料，在水中能溶胀而形成溶液或分散液。1924年，德国化学家WO. Hermann和WW. Haehel首次将碱液加入到聚乙酸乙烯酯的甲醇溶液中，得到聚乙烯醇（PVA）。聚乙烯醇为白色絮状固体或片状固体，无毒无味，是使用最广泛的合成水溶性高分子，具有优良的力学性能和可调节的表面活性。PVA具有多羟基强氢键，以及单一的-C-C-单键结构，这样的结构不但使PVA具有亲水性，还有黏合性、成膜性、分散性、润滑性、增稠性等良好性能。
PVA的制备首先由乙酸乙烯酯聚合成聚乙酸乙烯酯，然后将其醇解生成PVA，其反应式如下：
PVA的结构可以看成是交替相隔的碳原子上带有羟基的多元醇，因此，其发生的反应为多元醇反应，如醚化、酯化、缩醛化。聚乙烯醇和羰基化合物反应可得到缩醛化合物。本实验利用聚乙烯醇和甲醛反应，生产聚乙烯醇缩甲醛，作为胶水使用。
2. 实验过程 2.1 实验仪器 三颈瓶，回流冷凝管，水浴锅，蒸汽蒸馏装置，滴液漏斗，pH试纸，培养皿，抽滤装置，滤纸，真空烘箱。 2.2 实验试剂
偶氮二异丁腈（AIBN），甲醇，乙酸乙烯酯，NaOH，聚乙烯醇，甲酸，40%甲醛水溶液，盐酸，羧甲基纤维素，丙二醇，乙醇。 2.3 实验步骤
2.3.1聚合反应 精品文档交流
往装有回流冷凝管的三颈瓶中加入0.03 g（0.18 mmol）AIBN，20 g（22 mL）乙酸乙烯酯和10 mL甲醇，开动搅拌。当AIBN完全溶解时，将反应体系温度升至73 ℃，在回流状态下保持反应3h，得到透明的黏稠状物。加入10 mL甲醇，搅拌0.5 h，使其成为均匀溶液。 2.3.2 除去未反应的单体
搭建如图蒸气蒸馏装置，用甲醇蒸汽除去未反应的单体。在三颈瓶I中加入甲醇和几颗沸石。三颈瓶II为聚合物溶液。用水浴加热瓶I使甲醇蒸汽进入三颈瓶II，在60℃左右蒸出的馏分是乙酸乙烯酯与甲醇的共沸物。若室温太低蒸不出则可用65 ℃水浴加热瓶II，使单体顺利蒸出，直至瓶II温度稳定在65 ℃左右（甲醇沸点温度）。乙酸乙烯酯一定要除净，否则下步反应产物发黄。
2.3.3 聚乙酸乙烯酯的醇解反应 在上述已除去残余单体的聚合物溶液中加入浓度伟20 %的NaOH甲醇溶液，使聚乙酸乙烯酯醇解为聚乙烯醇。按照聚合物与NaOH比为1:0.3（物质的量比）的配料比加碱，碱液的加入量可按下式计算：
碱液量=20×转化率×0.3×4086×碱浓度(𝑔)
式中，20是聚合是乙酸乙烯酯单体的投入量；40是NaOH的相对分子质量；86是乙酸乙烯酯的相对分子质量。醇解步骤如下:把已经除去未反应的乙酸乙烯酯的聚合物溶液（其总体积约为80 mL，如过少，可用甲醇稀释），倒入250 mL烧杯中，温度控制在20 ℃，快速加入所需浓碱液并不断搅拌，片刻即有白色絮状的聚乙烯醇析出。醇解结束后，将聚合物滤出抽干，真空烘干，称量，计算产率。
2.3.4 红外光谱测定聚乙酸乙烯酯的化学结构 用溶液铸膜的方法制备聚乙酸乙烯酯薄膜：取少量稀释后的聚乙酸乙烯酯甲醇溶液，均匀地涂覆在溴化钾片上，烘干后即可用于进行红外光谱测试。
取0.25 g 聚乙烯醇样品，置于装有10mL去离子水的烧杯中，水浴加热，同时开动搅拌，使PVA完全溶解，制得聚乙烯醇溶液，将溶液均匀涂覆在溴化钾片上，烘干后进行红外光谱测试。
2.3.5 聚乙烯醇杂化妆品行业中的应用——成膜剂 利用聚乙烯醇的乳化、黏结、成膜、增稠等性能，聚乙烯醇可有效地应用于化妆品中。天然蜡、油和脂的稳定乳液可以由部分醇解的聚乙烯醇制的，冷霜、清净剂、润肤膏、油脂、刮脸膏等美容品都可以用聚乙烯醇作添加剂。作为润肤膏或净手剂，聚乙烯醇在使用时很快形成一层剥离的膜，它从皮肤上剥离下来后即可清除皮肤上的污物。具体的配方及工艺如下：
羧甲基纤维素：5份；聚乙烯醇：15份；丙二醇：3份；乙醇：10份；精制水：余量。 精品文档交流
室温下将羧甲基纤维素和聚乙烯醇分散于精制水（预留挥发量3%）中，加热到95-100℃，搅拌溶解，得溶液A；将丙二醇和乙醇混合之后得溶液B；待溶液A的温度冷却至室温后 ，将B溶液加入到A溶液中，搅拌均匀，所得溶液为未加香精和防腐剂的面膜原液。
2.3.6 聚乙烯醇的缩醛化反应——聚乙烯醇缩甲醛的制备 在250 mL三颈瓶中加入蒸馏水25 mL，聚乙烯醇3.5 g，搅拌下在100 ℃加热使聚合物溶解。后降温至90℃，加入2.3 mL甲醛水溶液（40%），搅拌15min后加入0.25 mL 2.5mol/L盐酸，使溶液pH为1-3,90℃下搅拌约0.5 h，体系逐渐变稠。当有气泡或絮状物产生时，迅速加入8% NaOH溶液0.7 5mL，调节pH至8-9，冷却降温得透明黏稠液，即为一种市售胶水。
3. 结果与讨论 3.1 产物的外观及质量 产物为白色颗粒状固体，无弹性，质量为5.527 g。
~ 86.1 44.1 20g x 理论产量=20÷86.1×44.1=10.244 g，产率=5.527 g÷10.244 g×100%=54.0 % 3.2红外光谱测定
图1 聚乙酸乙烯酯的红外光谱图 414.40441.7346
9
.14
495.08525.5
4
550.46605
.
53797.53945.791023.021121.591240.251372.321433.501738.602339.62
2927.91345
8
.27375
4
.08
10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85
90
95
%T 1000 2000 3000 4000 Wavenumbers (cm-1)精品文档交流
由红外光谱图可得，位于2928 cm-1左右的峰应为甲基、亚甲基的伸缩振动峰；在1738 cm-1的峰应为酯类化合物的C=O的伸缩振动吸收峰；C-O-C伸缩振动为1240 cm-1的峰；位于1372 cm-1的峰应为-C-CH3结构的伸缩振动
峰，由以上分析可认为该化合物确为聚乙酸乙烯酯。
图2 聚乙烯醇的红外光谱图 通过分析，红外谱图中位于3358 cm-1的宽峰应为O-H的伸缩振动峰； 2939 cm-1的峰应为甲基、亚甲基的伸
缩振动峰；在1093 cm-1的峰应为C-O的伸缩振动吸收峰，由以上分析可认为该化合物确为聚乙烯醇。
3.3面膜原液的制备和效果 该面膜原液为乳状物，涂在手上，晾干后形成一层可以剥离的薄膜。具有良好的保湿性。 3.4市售胶水的制备和效果 该胶水为无色透明产品，具有良好的粘合效果。效果如下所示：
4. 结论 本实验采用溶液聚合法进行乙酸乙烯酯单体的自由基聚合反应，然后对其进行醇解，得聚乙烯醇5.527 g，产率54.0 %，然后利用红外光谱法对聚乙酸乙烯酯和聚乙烯醇进行表征。之后以聚乙烯醇为原料制备了面膜与胶水并探究其性能。
476.56706.78
851.02
1093.901141.011331.661421.88
1654.381797.692373
.
82
2939.753358.51
3754.50
66 68 70 72 74 76 78 80 82 84 86 88 90
92
94 96 98
%T 1000 2000 3000 4000 Wavenumbers (cm-1)
