螺纹基础知识2
螺纹的基础知识
中NPT螺纹部分。只有圆锥内螺纹和圆锥外 螺纹一种连接形式。
标注旧代号为Z。
60°圆锥密封管螺纹常用尺寸
尺寸 代号 牙数 大径 中径 小径 底孔直径 基准距离
1/8 1/4 3/8
1/2 3/4 1
27 18 18
14 14 11.5
10.242 13.616 17.055
21.223 26.568 33.228
31.770
24.117
30.291
Φ24.4
Φ30.6
9.5
10.4
14.5
16.8
1-1/4
1-1/2
11
11
41.910
47.803
40.431
46.324
38.952
44.845
Φ39.2
φ45.1
12.7
12.7
19.1
19.1
非螺纹密封管螺纹各国标记方法
标准号 ISO 螺纹种类 ISO228/1-1982 圆柱内螺纹 G1/2 圆柱外螺纹 G1/2AB
螺纹的 定义：在零件的圆柱或圆锥表面上，按一定
的牙形加工成螺旋形的凸峰和凹谷相间的结构称
作为螺纹。
在外圆面上的叫外螺纹，在内圆面上的叫内螺 纹，一般外螺纹叫螺栓，内螺纹叫螺母。
螺纹的形成
一个与轴线共面 的平面图形（三 角形、梯形 等），绕圆柱面 作螺旋运动，则 得到一圆柱螺旋 体 ——螺纹
4.0
有 效 长 度 6.5
1/4
3/8 1/2
19
19 14
13.157
16.662 20.955
12.301
15.806 19.793
11.445
螺纹基础知识-PPT
通过在模拟实际工作条件的试验台上进行试验，评估螺纹连接的实 际可靠性。
05
螺纹的加工与制造
螺纹的切削加工
01
切削加工是利用切削刀 具去除材料，形成螺纹 的一种加工方法。
02
根据不同的切削原理， 切削加工可分为车削、 铣削和磨削等。
03
车削加工是常用的螺纹 切削加工方法，适用于 各种类型的螺纹加工。
01
02
03
04
攻丝加工是利用丝锥在金属内 孔中切削形成螺纹的一种加工
方法。
攻丝加工适用于内螺纹的加工 ，广泛应用于机械、化工、建
筑等行业中。
套丝加工是利用套丝板在金属 外圆上切削形成螺纹的一种加
工方法。
套丝加工适用于外螺纹的加工 ，常用于管道、阀门等连接件
的制造。
06
螺纹的质量检测与控制
螺纹的质量检测方法
04
切削加工的优点是加工 精度高，表面质量好， 适用于大批量生产。
螺纹的滚压加工
滚压加工是利用滚压工具对金属表面进行滚压， 形成螺纹的一种加工方法。
滚压加工适用于各种类型的螺纹，尤其适用于小 直径螺纹的加工。
滚压加工的优点是加工效率高，表面粗糙度低， 能够提高材料的硬度和耐磨性。
螺纹的攻丝与套丝加工
螺纹的分类
按旋向分类
分为右旋螺纹和左旋螺纹。顺时针旋 转时旋入的螺纹称为右旋螺纹，逆时 针旋转时旋入的螺纹称为左旋螺纹。
按用途分类
分为连接螺纹和传动螺纹。连接螺纹 主要用于机械装置的连接和紧固，如 螺栓、螺母等；传动螺纹主要用于传 递运动和动力，如丝杠、螺杆等。
螺纹的应用
机械制造
建筑工程
螺纹在各种机械制造领 域中广泛应用，如机床、 汽车、航空航天、船舶
螺纹专业知识
第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8''×25.4 =9.520 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4''以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小，如图所示：1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。
螺纹基础知识-PPT课件
数据分析与改进
对检验数据进行统计分析，找 出问题根源，持续改进提高产
品质量。
不合格品处理流程
不合格品隔离
将不合格品隔离存放，防止误 用或误发。
不合格品处理
根据评审结果对不合格品进行 处理，如返工、报废等。
不合格品标识
对不合格品进行明显标识，防 止与合格品混淆。
不合格品评审
组织相关人员对不合格品进行 评审，确定处理方案。
THANKS
感谢观看
检验标准内容
检验标准通常包括检验项 目、检验方法、检验设备、 抽样方案、判定规则等内 容。
质量控制关键环节把握
01
02
03
04
原料控制
对原料进行严格检验，确保原 料质量符合标准要求。
生产过程控制
对生产过程进行全面监控，及 时发现并解决问题，确保产品
质量稳定。
成品检验
对成品进行全数或抽样检验， 确保产品符合标准要求。
实际应用中注意事项
01
02
03
04
在选择测量工具时，应根据被 测螺纹的规格和精度等级选择
合适的测量工具。
在进行测量前，应对测量工具 进行校准和调整，确保其处于
良好的工作状态。
在进行测量时，应注意保持测 量工具和被测螺纹的清洁，避 免杂质和油污对测量结果的影
响。
对于高精度要求的螺纹测量， 应采用多次测量取平均值的方 法，以减小误差和提高测量精
06
牙型角（α） 螺纹牙型上相邻两牙侧间的夹角。
测量工具使用技巧
01
02
03
卡尺测量法
使用卡尺测量螺纹外径和 内径，需注意卡尺的测量 范围和精度等级。
螺纹环规测量法
使用螺纹环规测量螺纹中 径，需注意环规的规格和 精度等级与被测螺纹相匹 配。
螺纹基础知识
例1 粗牙普通外螺纹，大径为10，右旋，中径公差带为5g，顶径公差带为6g， 短旋合长度。应标记为：M10-5g6g-S。
返回
1.4 螺纹的种类与标注
2.螺纹的标注、识读 2）管螺纹的标注格式：
（1）55°密封管螺纹： 螺纹特征代号 尺寸代号 旋向代号 （也适用于非螺纹密封的内管螺纹）
（2）55°非密封管螺纹： 螺纹特征代号 尺寸代号 公差等级代号 — 旋向代号
寸为螺纹大径D。
螺母规定的标记形式为：名称 标准编号 螺纹代号 例如：螺母 GB/T40-2000 M10 根据标记可知：螺母为粗牙普通螺纹，螺纹规格D=10mm, 性能等级为5级， 不经表面处理，C级六角螺母。其它尺寸可从相应的标准中查得。
返回
2.1 常用螺纹紧固件及其标记
紧固件有规定的完整标记，通常给出简化标记，只注出名称、标准号和规格尺寸。
返回
1.外螺纹的画法
1.3 螺纹的规定画法
牙底圆用细实线绘制并画3/4圈
牙顶圆用粗实线绘制
剖视图上螺纹终止线 只画螺纹高度的一段
大径d d1=0.85
d
视图上的螺纹终 止线画成粗实线
倒角处应画出表 示牙底的细实线
图a
图b
外螺纹不论其牙型如何，螺纹的牙顶圆的投影用粗实线表示，牙底圆的投影用 细实线表示（按牙顶圆的0.85倍绘制），在螺杆的倒角或倒圆部分也应画出，在垂 直于螺纹轴线的投影面的视图中，表示牙底圆的细实线只画3/4圈（空出约1/4圈的 位置不作规定）。此时，螺杆倒角的投影不应画出。螺纹终止线在不剖的外形图中 画成粗实线，如图a所示。在剖视图中的螺纹终止线按图b主视图的画法绘制（即终 止线只画螺纹高度的一小段）。剖面线必须画到表示牙顶圆投影的实线为止。
螺纹基础知识
防松的方法：
1. 利用附加摩擦力防松
联接用三角形螺纹都具有自锁性，在静载荷和工作温 度变化不大时，不会自动松脱。但在冲击、振动和变 载条件下，预紧力可能在某一瞬时消失，联接仍有可 能松动而失效。高温下的螺栓联接，由于温度变形差 异等，也可能发生松脱现象（如高压锅），因此设计 时必须考虑防松，即防止相对转动。
测力矩扳手
F
LS LM
定力矩扳手
联接用三角形螺纹都具有自锁性，在静载荷和工作温度变化不大时，不会自动 松脱。但在冲击、振动和变载条件下，预紧力可能在某一瞬时消失，联接仍有 可能松动。高温下的螺栓联接，由于温度变形差异等，也可能发生松脱现象（ 如高压锅），因此设计时必须考虑防松。即防止相对转动。
§5－3 螺纹联接的防松
螺 纹 的 分 类
矩形螺纹 三角形螺纹 按螺纹的牙型分 梯形螺纹 锯齿形螺纹 右旋螺纹 按螺纹的旋向分 左旋螺纹 单线螺纹 按螺旋线的根数分 多线螺纹 外螺纹 按回转体的内外表面分 内螺纹 联接螺纹 按螺旋的作用分 传动螺纹 按母体形状分 圆柱螺纹 圆锥螺纹
圆柱螺纹
圆锥螺纹
管螺纹
二、螺纹的基本要素
矩形螺纹 三角形螺纹 按螺纹的牙型分 梯形螺纹 锯齿形螺纹 右旋螺纹 按螺纹的旋向分 左旋螺纹 单线螺纹 n线螺纹: S = n P 按螺旋线的根数分 多线螺纹 一般: n ≤ 4 按回转体的内外表面分
S P P
P
按螺旋的作用分
按母体形状分
S =P
S
S = 2P
单线螺纹
双线螺纹
螺 纹 的 分 类
矩形螺纹 三角形螺纹 按螺纹的牙型分 梯形螺纹 锯齿形螺纹 右旋螺纹 按螺纹的旋向分 左旋螺纹 单线螺纹 按螺旋线的根数分 多线螺纹 外螺纹 按回转体的内外表面分 内螺纹
电子课件-《机械基础(第六版)》-A02-3658 2第二章 螺纹连接和螺旋传动
§2—2 螺纹标记
2．55°密封管螺纹的标记
（1）由螺纹特征代号和尺寸代号组成 Rp3/4——尺寸代号为3/4的右旋圆柱内螺纹 R13——尺寸代号为3的与圆柱内螺纹配合的右旋圆锥外螺纹 （2）左旋螺纹在尺寸代号后面加注“LH” Rc3/4LH——尺寸代号为3/4的左旋圆锥内螺纹
（3）螺旋副的特征代号为“Rp/R1”或“Rc/R2” Rc/R23——尺寸代号3、右旋圆锥内螺纹与圆锥外螺纹的螺旋副
§2—1 螺纹的基本知识
二、螺纹的形成
某一平面图形沿圆 柱（或圆锥）表面 上的螺旋线运动， 形成的具有相同断 面的连续凸起和沟 槽称为螺纹
§2—1 螺纹的基本知识
外螺纹：在圆柱 （或圆锥）外表 面上形成的螺纹
内螺纹：在圆柱 （或圆锥）内表 面上形成的螺纹
§2—1 螺纹的基本知识
三、螺纹的种类
常见螺纹的种类、特征代号和牙型
（1）单线螺纹的尺寸代号 单线螺纹的尺寸代号为“公称直径×螺距” 粗牙普通螺纹不标螺距，细牙普通螺纹必须注出螺距
§2—2 螺纹标记
“M8×1”——公称直径8mm、螺距1mm、单线细牙螺纹 “M8”——公称直径8mm、螺距1.25mm、单线粗牙螺纹
（2）多线螺纹的尺寸代号 多线螺纹的尺寸代号为“公称直径×Ph导程P螺距” M16×Ph3P1.5 ——公称直径16mm、螺距1.5mm、导程3mm、双线螺纹
§2—3 螺纹连接
5．内六角圆柱头螺钉
螺钉 GB/T 70.1 M10×35
表示：内六角圆柱头螺钉，规格尺寸（螺纹大径d）
为10mm，公称长度l为35mm
§2—3 螺纹连接
6．开槽锥端紧定螺钉
螺钉 GB/T 71 M6×15
表示：开槽锥端紧定螺钉，规格尺寸（螺纹大径d） 为6mm，公称长度l为15mm
紧固件基础知识

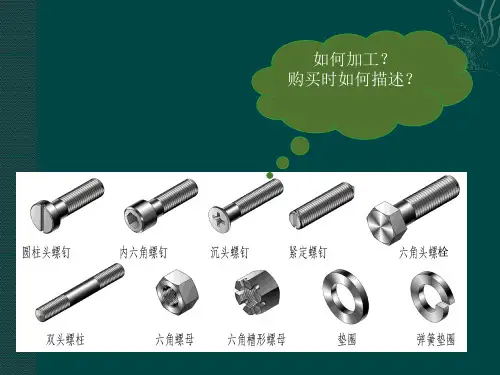

第一章基本知识1. 螺纹：在零件表面上加工的螺纹称为外螺纹.在零件内表面上加工的螺纹称为内螺纹2. 螺纹按用途可以分为：连接螺纹（普通螺纹和管螺纹）和传动螺纹（梯形螺纹和锯齿形螺纹）.3. 螺纹加工方法：用车床加工，先用钻头钻孔，再用丝锥加工内螺纹.4. 螺纹的结构要素：4.1牙型：通过螺纹轴线断面上的螺纹轮廓形状称为牙型.常见有三角，梯形，矩形，锯形螺纹.4.2直径：大径，中径，小径.（公称直径一般指大径）4.3线数：单线螺纹和多线螺纹之分.（主要是从线的岀口来区分.单线导程=螺距.多线导程=螺距x线数.）4.4螺距：相邻两牙在中径线上对应两点间的轴向距离称为螺距4.5导程：同一螺线上的相邻两牙在中径线上对应两点的轴向距离称为导程4.6旋向：左旋螺纹和右旋螺纹，顺时针旋入的螺纺是右旋，逆时钟旋入的螺纹是左旋螺纹.（工程常用右旋螺纹）5. 螺纹标识5.1普通螺纹：特征代号公称直径x螺距，旋向M30 X25.2锯齿螺纹：特征代号公称直径：B40x7-7e5.3梯形螺纹：特征代号公称直径：Tr40 x 14 （P7） LH8e-L5.4管螺纹:特征代号，尺寸代号，旋向（Rc1）6. 螺纹种类：开槽圆柱头螺钉，圆柱头内六角螺钉，沉头十字槽螺钉，开槽紧定螺钉，六角头螺栓，双头螺柱，六角螺母，六角开槽螺母，平垫圈，弹簧垫圈.7. 螺丝是总称，螺栓要配合螺母使用，螺钉不用.螺柱有双头螺柱，没有螺帽.8. 紧定螺钉：又称支头螺丝，定位螺丝.用途:专供固定机件相对位置用的一种螺钉使用时，把紧定螺钉旋入待固定的机件的螺孔中，以螺钉的未端紧压在另一机件的表面上，即使前一机件固定在后一机件上9. 粗牙和细牙的区别：螺距大小不同，粗牙螺距大，细牙小；1、细牙的螺旋升角更小，更利于螺纹的自锁，所以细牙一般用在需要防松动的地方。
2、细牙螺纹螺距小，在相同的螺纹长度上，旋入的牙数更多，即可以起到降低流体泄露的作用，因此用在需要密封的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺塞与连接螺孔尺寸mm
攻丝深度和钻孔深
钢和青铜的拧入深度、攻丝深度和钻孔深
(JB/GQ0126-80) mm 铸铁的拧入深度、攻丝深度和钻孔深
(JB/GQ0126-80) mm
铝的拧入深度、攻丝深度和钻孔深
(JB/GQ0126-80mm
螺纹联接计算系数
预紧联接接合面的摩擦系数 f 值预紧联接螺栓的安全系数n 值(不控制预紧
力)
预紧系数Ko 值螺栓的相对刚度系数Kc 值
d≥12mm 螺纹的有效应力集中系
数Kσ
Mpa 螺纹联接常用材料及其力学性能Mpa 底板螺栓联接接合面的许用比压[p]
G:-
二、材料
1.材料和热处理
低碳钢或中碳钢
2.化学成分, %
C P S
min max max max - 0.55 0.05 0.06
3.最低回火温度℃
-
6.8一、力学性能
1.抗拉强度σb, N/mm^2
公称:600
min:600
2.维氏硬度HV30
min:190
max:250
3.布氏硬度HB
P=30*D^2 (HB≤140
时,P=10*D^2)
min:181
max:242
4.洛氏硬度HR
min
HRB:89
HRC:-
max
HRB:100
HRC:-
5.表面硬度HV0.3
max:-
6.屈服点σs, N/mm^2
公称:480
min:480
7.屈服强度σ0.2, 10.9
——
一、力学性能
1.楔负载强度
对螺栓和螺钉(不包括螺柱)的数值等于最小抗拉
强度.
2.头部坚固性
在头部及钉杆与头部交接的圆角处不应产生任何
裂缝.
二、材料
1.材料和热处理
低碳合金钢(如硼或锰或铬),淬火并回火
2.化学成分, %
C P S
min max max max
0.15 0.35 0.04 0.05
3.最低回火温度℃
340
HV0.3450
自攻锁紧螺钉的力学性能和材料(GB3098.7)
渗碳层深度mm
表面硬度应等于或大于HV0.3450
芯部硬度HV0.3(285-425)
最小破坏扭矩
N.m
材料化学成分
(%)与牌号
不锈钢螺栓.螺钉.螺柱和螺母的性能标记.材料和力学性能GB3098.6-86
说明:
1.本标准适用于奥氏体、马氏体、铁素体耐腐蚀不锈钢制造的、任何形状的、螺纹直径不1.6-39mm的螺栓、螺钉、螺柱和螺母. 其螺纹尺寸及公差按GB193-81,GB196-81和GB197-81规定.
2.性能标记由材料组别和性能等级两部分组成:
第一部分代号("-"前)表示材料组别;
第二部分数字("-"后)表示产品的性能等级,其数字为公称抗拉强度(σb,N/mm^2)的1/10.
3.铁素体F1仅适用于螺纹直径≤24mm的紧固件.
4.C1-70,C4-70及C3-80需经淬火并回火处理.
A1-70,A2-70,A4-70及F1-60需经冷作硬化.
5.规定了性能等级的螺栓、螺母在图纸中只注出性能等级,不应标出材料牌号.
性能标记力学性能
奥
氏
体
马
氏
体
铁
索
体
螺栓与螺柱汇总表
类别图形名称和标准规格范围特点和用途
六角头
六角头螺栓-C级
GB/T5780-1986
M5-64
l=25-500
六角头
螺栓应用
普遍，产品
等级分为
A、B和C 六角头螺栓-全螺纹-C
级
GB/T5781-1986
M5-64
l=10-500
类别图形名称和标准规格范围特点和应用
机螺钉
开槽圆柱头螺钉
GB/T65-1985
M4-M10 l=5-80
机螺钉用联接
一字槽多用于较
小的零件的联接开槽盘头螺钉
GB/T67-1985
M1.6-M10 l=2-80
开槽沉头螺钉
GB/T68-1985
M1.6-M10 l=2.5-80
开槽半沉螺钉
GB/T69-1985
M1.6-M10 l=2.5-80
十字槽盘头螺钉
GB/T818-1985
M1.6-M10 l=3-60十字槽螺钉旋转
时对中性好，易
实现自动装配，
外形美观，生产
效率高，槽的强
度高，不易拧秃、
打滑，需专用旋
具装拆，一般多
用于大批量生产十字槽沉头螺钉
GB/T819-1985
M1.6-M10 l=3-60
十字槽半沉头螺钉
GB/T819-1985
M1.6-M10 l=3-60
十字槽圆柱头螺钉
GB/T819-1985
M1.6-M10 l=3-60
十字槽小盘头螺钉
GB/T823-1988
M2-M8 l=3-60。
