镭射标线器文档

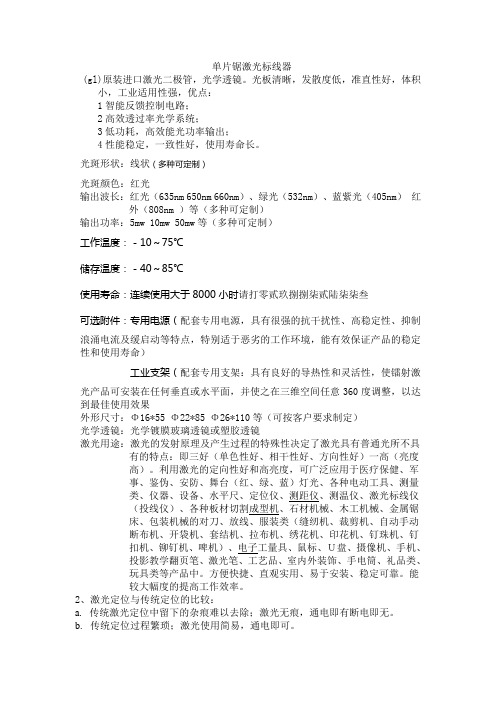

单片锯激光标线器
单片锯激光标线器(gl)原装进口激光二极管，光学透镜。
光板清晰，发散度低，准直性好，体积小，工业适用性强，优点：1智能反馈控制电路；2高效透过率光学系统；3低功耗，高效能光功率输出；4性能稳定，一致性好，使用寿命长。
光斑形状：线状（多种可定制）光斑颜色：红光输出波长：红光（635nm 650nm 660nm）、绿光（532nm）、蓝紫光（405nm）红外（808nm ）等（多种可定制）输出功率：5mw 10mw 50mw等（多种可定制）工作温度：－10～75℃储存温度：－40～85℃使用寿命：连续使用大于8000小时请打零贰玖捌捌柒贰陆柒柒叁可选附件：专用电源（配套专用电源，具有很强的抗干扰性、高稳定性、抑制浪涌电流及缓启动等特点，特别适于恶劣的工作环境，能有效保证产品的稳定性和使用寿命）工业支架（配套专用支架：具有良好的导热性和灵活性，使镭射激光产品可安装在任何垂直或水平面，并使之在三维空间任意360度调整，以达到最佳使用效果外形尺寸：Φ16*55 Φ22*85 Φ26*110等（可按客户要求制定）光学透镜：光学镀膜玻璃透镜或塑胶透镜激光用途：激光的发射原理及产生过程的特殊性决定了激光具有普通光所不具有的特点：即三好（单色性好、相干性好、方向性好）一高（亮度高）。
利用激光的定向性好和高亮度，可广泛应用于医疗保健、军事、鉴伪、安防、舞台（红、绿、蓝）灯光、各种电动工具、测量类、仪器、设备、水平尺、定位仪、测距仪、测温仪、激光标线仪（投线仪）、各种板材切割成型机、石材机械、木工机械、金属锯床、包装机械的对刀、放线、服装类（缝纫机、裁剪机、自动手动断布机、开袋机、套结机、拉布机、绣花机、印花机、钉珠机、钉扣机、铆钉机、啤机）、电子工量具、鼠标、Ｕ盘、摄像机、手机、投影教学翻页笔、激光笔、工艺品、室内外装饰、手电筒、礼品类、玩具类等产品中。
方便快捷、直观实用、易于安装、稳定可靠。
能较大幅度的提高工作效率。
一字标线激光器结构综述
陕西日成科技发展
优势
准直性好，体积小，工业适用性强 在工业和工艺待业的校正与定位中，取代了
标尺、三角板、挡块等设备 能够帮助您在无法采用机械导向或在需要双
手同时工作的地方工作 可以调节亮度，使之适合于材料表面和您所
参数
光斑形状：十字线 光线颜色：红色 绿色（可选） 输出波长： 532nm 635nm 650nm 管芯功率：10～300mW 规 格：Φ16×80mm Φ22×85mm Φ26×110mm（多
种） 光学透镜：光学镀膜玻璃透镜G3 出光张角：90°～120° 直 线 度：≥1/5000 线 宽：3米处线宽≤1.0mm 工作电压： 直流 5V 使用寿命：连续使用大于8000小时 工作温度：-10℃~75℃ 储藏温度：-40℃~85℃
陕西日成科技发展
选配附件
专用电源（配套专用电源，具有很强的抗干 扰性、高稳定性、抑制浪涌电流及缓启动等 特点，特别适于恶劣的工作环境，能有效保 证产品的稳定 性和使用寿命）
工业支架（配套专用支架：具有良好的导热 性和灵活性，使镭射激光产品可安装在任何 垂直或水平面，并使之在三维空间任意360度 调整，以达到最佳使用效果
陕西日成科技发展
注意事项
使用应注意相关的激光使用安全规定，不能 直射人眼
激光器中半导拨打零贰玖陆捌伍捌壹柒零捌 体激光管属静电敏感器件，应遵守相关的电 防护规定
电源线请勿用力拽拉 电源电压不要超过5v
陕西日成科技发展
温馨提示
客户预定前务必先确定工作距离「即激光 孔到工作面的垂直距离」以及工作场所光 线度。yxl
在位置的环境光线，对人眼起到有效的保护
激光打标机作业指导书
激光打标机作业指导书
要求文字结构清晰、流畅，语句通顺
一、概述
激光打标机是指将激光束聚焦在特定区域，在材料表面或者产品表面上进行高速准确加工的一种机床。
激光打标机应用于各类物料的打标，具有高速、分辨率高、打标精确度高等特点。
适用于电子行业、食品行业、钢铁行业、包装行业、建材行业等行业，可以实现各种复杂的打标需求。
二、安全
1.工作现场：应保持现场整洁，确保工作空间充足，以确保机器的正常运行；
3.检查：在机器操作前，必须进行全面的检查，确认机器在操作前状态良好，以保证机器的正常运行；
5.激光辐射：应确保规定的安全距离，防止激光辐射的传播；
6.限流器：应安装限流器，防止机器意外启动；
7.操作设备：应按规定的方式使用连接在电源插座上的电源和操作设备；
8.冷却：应安装冷却设备，确保机器的正常运行；
三、操作指南
1.根据系统要求，将机器固定在平整、稳定的地面上；
2.检查机器的安装情况，确保机器及其。
2.1.0 打标软件说明书
软件说明书苏州联创激光设备有限公司－1－目录第1章 SNMARK 2.1.0 简介 (5)1.1SNMARK2.1.0的安装 (6)1.2SNMARK2.1.0语言选择与自定义 (6)1.3SNMARK2.1.0的主界面介绍 (7)1.4SNMARK2.1.0的帮助 (8)1.5SNMARK2.1.0的软件标刻过程 (8)1.6SNMARK2.1.0的快速入门操作 (9)第2章对象绘制 (11)2.1对象属性 (12)2.2对象列表窗口 (12)2.3点 (12)2.4线 (13)2.5矩形 (13)2.6椭圆 (13)2.7圆弧 (14)2.8多边形 (14)2.9文本 (14)2.9.1 输入文本 (14)2.9.2 文本排布 (16)2.9.3 标刻路线 (17)2.9.4 跳号设置 (17)2.9.5 动态文件 (19)2.9.6 列表文件 (20)2.10条形码 (21)2.11填充 (24)2.12延时器 (27)2.13输入口 (27)2.14输出口 (27)2.15R旋转控制 (28)2.16XY工作台控制 (28)2.17Z轴控制 (29)第3章对象编辑 (30)3.1常用对象编辑命令 (30)3.2几何变换 (30)3.2.1 平移 (30)3.2.2 旋转 (31)3.2.3 镜像 (32)3.2.4 缩放 (32)3.3居中 (33)3.4对齐 (34)3.5阵列 (34)3.6组合与取消组合 (36)3.7群组与取消群组 (36)第4章视图 (37)4.1常用视图工具 (37)4.2捕捉网格 (37)4.3捕捉特征点 (38)4.4语言 (38)4.5工具栏、绘制工具栏、状态栏、对象列表窗口、对象属性窗口、标刻窗口 (38)第5章像场校正 (39)5.1公式法校正 (39)5.1.1 模块功能说明 (39)5.1.2 界面说明 (39)5.1.3 操作过程 (40)5.2牛顿插值法校正 (41)5.2.1模块功能说明 (41)5.2.2界面说明 (41)5.2.3操作过程 (43)5.2.4牛顿插值校正文件的设置及调用 (45)第6章参数设置 (46)6.1激光器设置 (46)6.1.1 YAG激光器 (46)6.1.2 CO2激光器 (47)6.1.3 FIBER（IPG）激光器 (48)6.1.4 FIBER（SPI）激光器 (49)6.1.5 常用标刻参数设置 (50)6.1.6 标刻参数库 (52)6.1.7 执行标刻 (53)6.2系统参数设置 (54)6.3标刻区域设置 (55)6.4用户级别管理 (55)6.5授权时间设置 (56)6.6脱机设置 (58)第7章导入图形标刻 (59)7.1位图 (59)7.1.1位图属性 (59)7.1.2位图标刻 (61)7.2矢量图标刻 (62)7.2.1矢量图属性 (62)7.2.2矢量图标刻 (62)第8章飞行打标 (63)8.1功能概述 (63)8.2参数设置 (63)8.3操作步骤 (64)第9章旋转打标 (65)9.1功能概述 (65)9.2参数设置 (65)第10章步进电机控制 (67)10.1X、Y、Z、R步进电机参数设置 (67)10.2电机运动控制命令 (69)10.3步进电机回零设置 (69)第11章动态聚焦打标 (71)11.1功能概述 (71)11.2软件使用说明 (71)11.3校正步骤 (71)11.4操作步骤 (73)第12章外控选择打标 (76)12.1功能概述 (76)12.2运行环境 (76)12.3操作步骤 (76)第1章 SNMARK 2.1.0 简介SNMARK 2.1.0系列打标软件是北京世纪桑尼科技有限公司为激光标刻专门设计的打标应用软件，集强大的图形编辑和多种标刻功能于一体，与本公司出品的CYCLONEⅠ-USB型控制卡及扫描振镜配合使用，能满足各种高精度、高速激光加工的要求。

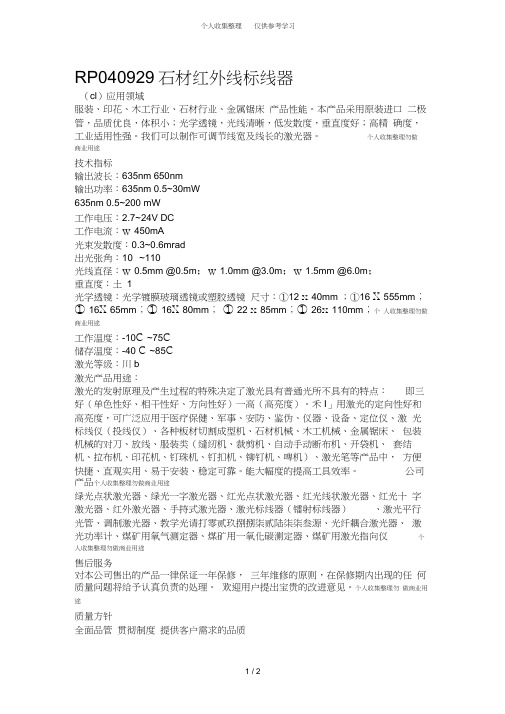

RP040929石材红外线标线器
RP040929石材红外线标线器（cl）应用领域服装、印花、木工行业、石材行业、金属锯床产品性能。
本产品采用原装进口二极管，品质优良，体积小；光学透镜，光线清晰，低发散度，垂直度好；高精确度，工业适用性强。
我们可以制作可调节线宽及线长的激光器。
个人收集整理勿做商业用途技术指标输出波长：635nm 650nm输出功率：635nm 0.5~30mW635nm 0.5~200 mW工作电压：2.7~24V DC工作电流：w 450mA光束发散度：0.3~0.6mrad出光张角：10° ~110°光线直径：w 0.5mm @0.5m；w 1.0mm @3.0m；w 1.5mm @6.0m；垂直度：土1光学透镜：光学镀膜玻璃透镜或塑胶透镜尺寸：①12 x 40mm ；①16 X 555mm；① 16X 65mm；① 16X 80mm；① 22 x 85mm；① 26x 110mm；个人收集整理勿做商业用途工作温度：-10C ~75C储存温度：-40 C ~85C激光等级：川b激光产品用途：激光的发射原理及产生过程的特殊决定了激光具有普通光所不具有的特点：即三好（单色性好、相干性好、方向性好）一高（高亮度）。
禾I」用激光的定向性好和高亮度，可广泛应用于医疗保健、军事、安防、鉴伪、仪器、设备、定位仪、激光标线仪（投线仪）、各种板材切割成型机、石材机械、木工机械、金属锯床、包装机械的对刀、放线、服装类（缝纫机、裁剪机、自动手动断布机、开袋机、套结机、拉布机、印花机、钉珠机、钉扣机、铆钉机、啤机）、激光笔等产品中，方便快捷、直观实用、易于安装、稳定可靠。
能大幅度的提高工具效率。
公司产品个人收集整理勿做商业用途绿光点状激光器、绿光一字激光器、红光点状激光器、红光线状激光器、红光十字激光器、红外激光器、手持式激光器、激光标线器（镭射标线器）、激光平行光管、调制激光器、教学光请打零贰玖捌捌柒贰陆柒柒叁源、光纤耦合激光器、激光功率计、煤矿用氧气测定器、煤矿用一氧化碳测定器、煤矿用激光指向仪个人收集整理勿做商业用途售后服务对本公司售出的产品一律保证一年保修，三年维修的原则，在保修期内出现的任何质量问题将给予认真负责的处理。
打标机说明指导书中文样本
打标机说明指导书中文感谢您购买本公司产品,请您在使用设备之前,详细阅读本说明书.1、简介激光打标是利用激光的高能量作用于工件表面，使工件表面达到瞬间气化，并按预定的轨迹，刻写出具有一定深度的文字、图案。
HGL—LSY50型系列激光打标机是利用波长为1064nm的固体YAG激光，通过控制振镜的偏转来达到标刻的目的。
激光振镜打标具有标记速度快、连续工作稳定性好、软件功能强、定位精度和重复精度高等优点，广泛应用于集成电路芯片、电脑配件、工业轴承、钟表、电子及通讯产品、航天航空器件、各种汽车零件、家电、五金工具、电线电缆、食品包装、首饰、烟草等众多领域的图形和文字的标记。
型号说明：HGL—LSY50F表示进口振镜头激光器输出功率YAG激光器振镜打标机表示为中小功率激光设备华工激光主要技术参数：激光波长：1064 nm激光器输出功率：50W声光调制频率：500 ~20 kHz最大直线刻写速度：3000 mm/s, 视材料标刻范围：70*70mm(110*110mm,220*220 mm) 重复精度：mm定位精度：mm标刻线深：~ mm供电：三相~ 380V、KV A2、激光打标机工作原理激光电源产生瞬间高压（约2万伏）触发氪灯，并以预设定电流维持，氪灯点燃；当工作电流达到阈值，光腔输出连续激光；调Q器件对连续激光进行腔内调制，产生准连续激光（频率可调），以提高输出激光的峰值功率；输出激光通过由计算机控制的振镜反射偏转，经F-θ透镜聚集到工作表面，形成高功率密度光斑（约106 w/mm2）使工件表面瞬间气化，刻蚀出一定深度的图案文字。
3、HGL-LSY50激光振镜打标机的构成及各部件功能3．1 总则HGL—LSY50型激光振镜打标机是由氪灯泵浦的固体YAG 激光打标机，它主要由五部分组成，即：激光器系统、声光调制系统、振镜扫描系统、计算机控制系统及冷却系统，外形结构如图一所示。
图一 整机外形构造图3．2 激光器系统激光器系统主要由激光工作物质、泵浦氪灯、聚光腔、谐振腔组成。
激光标线仪如何使用
激光标线仪如何使用首先，选择适当的激光标线仪。
市场上有很多不同型号的激光标线仪，用户可以根据工作需求选择适合自己的设备。
一般来说，激光标线仪的产品说明书会详细介绍其功能和使用方法，用户可以参考说明书来进行操作。
第二步，准备工作。
在使用激光标线仪之前，需要进行一些准备工作。
首先，将激光标线仪放置在稳定的平面上，确保其能够保持稳定。
其次，检查激光标线仪的电池是否已经充满电，如果没有，需要提前进行充电。
最后，选择合适的工作模式，根据自己的需求选择水平线、垂直线还是交叉线等模式。
第三步，调整激光标线仪。
为了保证激光标线仪的准确性，需要调整设备使其水平或垂直。
一般来说，激光标线仪会配有调节脚，用户可以通过调节脚使设备保持平衡。
在调整的过程中，需要使用泡沫垫或者其他支撑物来保护设备免受损坏。
第四步，设置激光线。
使用激光标线仪的目的就是为了得到一条直线或其中一种特定的图形，因此需要在激光标线仪上设置激光线。
一般来说，激光标线仪会配有按钮或旋钮来调节激光线的位置和方向。
用户可以根据自己的需求调节相应的按钮或旋钮，直到激光线达到理想的位置和方向为止。
第五步，使用激光线。
在激光线设置好之后，可以直接使用激光线进行工作。
用户可以根据需要在激光线上进行相关的标记、布线等操作。
在使用激光线的过程中，需要保持设备的稳定性，避免设备被碰撞或移动，影响激光线的准确性。
最后一点，使用后的处理。
在使用完激光标线仪之后，需要进行相应的处理工作。
首先，关闭激光标线仪的电源，避免电池耗尽或设备损坏。
其次，将激光标线仪放置在安全的地方，避免设备被损坏。
最后，进行设备的清洁工作，将设备上的灰尘、污垢等清理干净，以便下次使用。
总之，激光标线仪的使用方法相对简单，用户只需要按照上述步骤进行操作即可。
同时，使用激光标线仪时，需要注意设备的稳定性和准确性，避免设备的损坏和激光线的偏差。
希望以上内容能够对您有所帮助！。
激光打标机作业指导书【必看】
以下为激光打标机作业指导书，一起来看看吧。
一、目的：规范激光打标机正确指导操作流程，确保设备质量和人员操作教学质量。
二、适用：适用于初刻智能激光打标机的生产作业操作指导。
三、定义:激光打标机（laser marking machine）是用激光束在各种不同的物质表面打上永久的标记。
打标的效应是通过表层物质的蒸发露出深层物质，从而刻出精美的图案、商标和文字，激光打标机主要分为光纤激光打标机、CO2激光打标机和紫外激光打标机，目前激光打标机主要应用于一些要求更精细、精度更高的场合。
应用于电子元器件、集成电路（IC）、电工电器、手机通讯、五金制品、工具配件、精密器械、眼镜钟表、首饰饰品、汽车配件、塑胶按键、建材、PVC管材。
四、内容：操作要点图示操作说明1、开机1、按图所示从左至右依次启动电源、电脑、激光、红光。
（不同机型位置不同）2、配件定位1、不同类别的配件，按打标位置要求调节定位工装夹具，使打标面水平3、初步激光对焦1、如图示、转动调节轴手柄，顺时针为振镜上升，逆时针为振镜下降。
2、振镜头四角面与标识面距离在22cm的距离，两个红光点相交则为最强光。
4、测试打标1、电脑桌面EZCAD2软件进行文字或图案编排。
点击软件中“红光”命令进行标刻区域较对。
2、将金属薄片放在配件上面，设置好激光标刻“速度”、“功率”等主要参数值,点击“标刻”命令试标刻。
操作要点图示操作说明5、样品测试1、转动调节轴手柄，顺时针为振镜上升，逆时针为振镜下降。
1、工装夹具工作台上下、左右、前后进行微调。
2、现场为客户测试所需打标的样品，并调节好参数以及打标高度，打出客户满意的效果。
6、关机按图所示从左右至左依次关闭红光、激光、电脑、电源。
五、安全操作1、激光光束焦点会对人体表皮面产生高温烧伤，在打标时，严禁将手放置于激光线束上。
2、激光与标识物产生的强光对人眼有伤害，严禁长时间直视激光光束。
3、打标时，振镜设备及工作台面要保持静止状态，以避免打标不清晰、效果不理想。
雷尼绍XL80激光干涉仪操作手册汇总
雷尼绍XL80激光干涉仪操作手册汇总镭射干涉仪原理镭射干涉仪是利用光的干涉原理来进行测量的仪器。
其原理包括波的速度、干涉量测原理和镭射干涉仪的概念。
通过镭射干涉仪进行量测可以得到高精度的数据。
注意事项在使用镭射干涉仪时，需要注意一些事项，以保证测量的准确性。
例如，需要避免震动和光源的干扰。
同时，还需要注意仪器的保养和维护。
镭射干涉仪防止误差及保养为了保证镭射干涉仪的测量准确性，需要注意防止误差的产生。
其中包括死径误差、余弦误差和阿倍平移误差等。
此外，还需要进行仪器的保养和维护，以延长其使用寿命。
安全及注意事项在使用镭射干涉仪时，需要注意安全问题。
例如，需要避免直接观察镭射光线，以免对眼睛造成伤害。
同时，还需要注意仪器的保护，避免损坏。
镭射光原理及特性镭射光具有高度的单色性和相干性，可以用于进行高精度的测量。
镭射光的特性还包括方向性、激光功率密度大等。
镭射硬件介绍镭射干涉仪的硬件包括光学元件、探测器等部分。
其中，镜组是非常重要的部分，需要进行精确的架设。
此外，还需要注意光源的选择和调节。
定位量测原理及操作定位量测原理包括线性定位量测原理和量测方式。
在进行定位量测时，需要注意仪器的硬件架设和软件操作。
其中，线性定位量测原理是常用的一种方法。
镭射易发生之人为架设误差在进行镭射干涉仪的架设时，容易发生人为误差。
其中包括死径误差、余弦误差和阿倍平移误差等。
需要注意这些误差的产生，并进行相应的纠正。
镭射操作之步骤在进行镭射干涉仪的操作时，需要遵循一定的步骤。
包括软件安装、执行量测软件、定位量测硬件架设之操作、镜组架设前之注意事项和镜组架设之步骤等。
定位量测之程序范例定位量测的程序范例可以帮助用户更好地了解仪器的使用方法。
通过程序范例的研究，可以更加熟练地掌握仪器的操作技巧。
定位量测之软件操作步骤在进行定位量测时，软件操作也是非常重要的一部分。
需要注意软件的安装和使用方法，以保证测量的准确性。
热漂移量测热漂移量测是一种常见的测量方法，可以用于测量物体在温度变化下的形变情况。
钢材裁剪用半导体红光直线辅助线
钢材裁剪用半导体红光直线辅助线工业用功率可调半导体激光器（点.一字线.十字线）可用在各种的工业生产设备上，它能起辅助标线与定位作用，如：物料的切割，木工机械，包装机械，石材桥切机，轮胎定位及玻璃加工中的定位布料加工、焊接加工、PCB加工；机械制造中钣金加工，钢板划线定位；制衣业面料剪裁、对格与对条，裁床定位，电脑开袋机标线，机绣过程中的定位；也用于设备安装及建筑装修中的定位，用途十分广泛
特点：激光标线器（镭射标线器）的安装机使用简单方便，可安装在使用机械的垂直或水平面上，提供一条可见的激光标线，使得在整个生产过程中有一条可见的、非接触的定位线指导操作过程。
具有方便生产操作和提高生产效率的优点。
激光线可在三维空间任意微调，已达到最佳使用效果。
技术指标：
光斑形状：点状一字线，十字线
输出波长：635nm 650nm 660nm
光学透镜：光学镀膜玻璃透镜或塑胶透镜
尺寸：Φ10×36mm；Φ12×40mm；Φ16×55mm；Φ16×80mm；Φ22×85mm；Φ26×110mm（多种可定制）
工作温度：－10～75℃
储存温度：－40～85℃
使用寿命：连续使用大于8000小时
附件：专用电源工业支架
品牌：日成
激光等级：Ⅲb
价格优惠，产品质保！！！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镭射标线器
我公司生产各种类型的半导体激光器，红光激光器（激光模组）、红
外线激光器（激光模组）绿光激光器（激光模组）、蓝紫光激光器（激
光模组）。按激光波长有 405nm、532nm、635nm、650nm、660nm、780nm、
808nm、980nm。其中红光激光器可广泛用于作效率成衣激光定位、服
装钉钮点光源定位、裁布机裁布辅助标线、服装折边激光标线定位、
缝纫机/裁剪机/钉钮机/自动手动断布请打零贰玖捌捌柒贰陆柒柒叁
机辅助标线定位各种。可用于钉扣机、铆钉机、开袋机、裁床、套结
机、拉布机等等。木材加工、铁材加工、轮胎成型加工、橡胶加工、
高尔夫球具加工、组杆、布料加工、焊接加工、PCB加工…方便快
捷、直观实用。能较大幅度的提高工作效率。
而且，红光激光器在工业和工艺待业的校正与定位中，取代了标尺、
三角板、挡块等设备。并且能够帮助您在无法采用机械导向或在需要
双手同时工作的地方工作。可以调节颜色和亮度，使之适合于材料表
面和您所在位置的环境光线。
输出波长：635nm 650nm
输出功率：635nm 10～30mw 650nm 20～150mw
工作电压： 5V DC
工作电流 ：≤450mA
光束发散度：0.1～1.5mrad
出光张角：10 º～135º
光线直径：≤0.5mm ＠0.5m；≤1.0mm ＠3.0m；≤1.5mm ＠6.0m；
直线度：≤1.0mm ＠6.0m
光学透镜：光学镀膜玻璃 或塑胶透镜
尺寸：Φ16×55mm；Φ16×65mm；Φ16×80mm；Φ22×85mm；
Φ26×110mm（可定制）
尺寸：Φ45×210mm；Φ60×210mm（电源内置一体式）
工作温度 ：－10～75℃
储存温度 ：－40～85℃
使用寿命：连续使用大于8000小时
附件：专用电源 工业支架
激光等级：Ⅲb
对本公司售出的产品一律保证一年保修，三年维修的原则，在保修期
内出现的任何质量问题将给予认真负责的处理。欢迎用户提供宝贵的
改进意见
