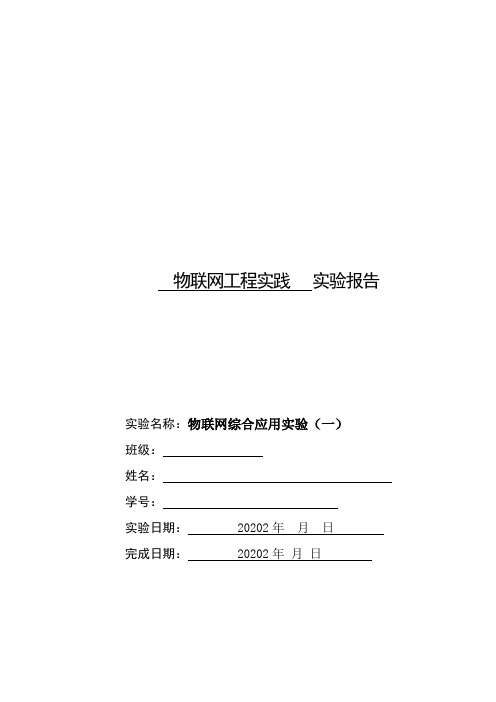

物联网工程实践实验报告实验名称：物联网综合应用实验（一）班级：姓名：学号：实验日期：20202年月日完成日期：20202年月日实验七物联网综合应用实验（二）一、实验目的1.了解物联网中传感器信息采集方法；2.了解Zigbee传感网络的通信原理；3.了解物联网中传感器数据的采集方法；4.学习编写一个Android 应用，收集温度、亮度、烟雾、二氧化碳、火焰等传感器信息，当这些参数的某个超过设定值时发出警报信息；5.学习编写一个Android应用，检测环境中的光照情况，当光照低于某个阈值时，打开路灯开关。
二、实验设备CES-IOT6818实验箱，基于CC2530的Zigbee物联网协调器、路由器、传感终端、控制模块终端。
三、实验原理1、农业大棚是农业生产中，人为建造的、可主动为作物提供良好的温度、光照、湿度等最佳生长环境的温室。
现代的农业大棚应用中，最为常见的是以塑料薄膜做为覆盖材料、使用竹木杆、水泥杆、轻型钢管或管材等材料做骨架的不加温、单跨拱屋面结构温室。
一般在寒季大棚内日增温可达3-6°C,阴天或夜间增温能力仅1-2C。
春暖时节棚内和露地的温差逐渐加大，增温可达6- 15°C。
外界气温升高时，棚内增温相对加大，最高可达20C以上，因此大棚内存在着高温及冰冻危害，而且薄膜的透光性也会因为灰尘污染、薄膜老化而下降，需进行人工调整农业温室除了常见的塑料薄膜之外，还根据使用材料不同分为:玻璃温室、塑料温室等。
不同材料的温室拥有不同的性能。
其共同的一点就是，温度、光照、湿度等数据需要监控，避免发生高温、冰冻危害等情况。
本实验涉，及到的智能大棚，是指在上述温室大棚的基础上，加入自动化控制程序用于温室大棚的智能控制的结果。
智能化控制系统应用到大棚种植上，利用最先进的生物模担技术，模拟出最近合棚内植物生长的环境，采用温度、湿度、co2光照度传感器等感知大棚的各项环境指标，并面过微机进行数据分析，由微机对棚内的水帘、风机、遮阳板等设施实施监控，从而改变大棚内部的生物生长环境。
实验七 局域网连通性测试
实验七局域网连通性测试一、实验目的1.学习用Ipconfig命令测试局域网的配置参数。
2.学习用Ping命令测试局域网的连通性。
3.学习用Ping命令测试网络的配置状况。
二、实验理论局域网组建起来之后，能否正常运行需要进行测试，即使原来能正常运行的局域网，也可能由于各种原因，出现故障，要排除故障也需要测试。
测试什么？怎么测试？这是首先要明确的两个问题。
应该说，测试内容很多，但一般一测试的是网络的配置是否正确、连通性是否良好。
测试的方法一般用网络操作系统集成的TCP/IP测试工具：Ping和Ipconfig。
只要能熟练地实验这些工具软件，一般都能对网络作出快速诊断。
1.关于网络的连通性网络是由若干台计算机用通信线路和设备连接起来的一个大系统，网络的运行需要网络操作系统、协议、设备驱动程序的正确安装和配置。
“连通性”有两个含义：一是物理连通，二是逻辑连通。
物理连通可以用万用表、线缆测试仪测试；逻辑连通性由正确的软件设置确定。
测试的方法是用工具软件。
网络要正常工作，既要物理连通，又要逻辑连通。
2．IP测试工具PingPing是个使用频率极高的实用程序，用于确定本地主机是否能与另一台主机交换数据报。
根据返回的信息就可以推断TCP/IP参数是否设置得正确以及运行是否正常。
简单的说，Ping就是一个测试程序，如果Ping运行正确，大体上就可以排除网络访问层、网卡、Modem的输入输出线路、电缆和路由器等存在的故障，从而减小了问题的范围。
（1）Ping工具的使用格式在命令提示符窗口输入：Ping <IP地址>/<计算机名> [参数1][参数2]…按照缺省设置，Windows上运行的Ping命令发送4个ICMP回送请求，每个32字节数据，如果一切正常，应能得到4个回送应答。
Ping能够以毫秒为单位显示发送回送请求到返回回送应答之间的时间。
如果应答时间短，表示数据报不必通过太多的路由器或网络连接速度比较快。
实验七_网络攻击与防范
《网络攻击与防范》实验报告图5-1 使用traceroute 工具成功追踪192.168.1.185主机后的显示结果如果使用 traceroute 工具追踪 wwwBaiducom(61.135.169.125 是百度的IP地址.也可以直接使用域名 wwwBaiduCom).追踪成功后将显示如图 5-2 所示的结果图5-2 使用 traceroule 工具成功追踪 wwwBaiducom 的显示结果如果使用 traceroute 工具追踪 wwww3schoolcom,由于该主机不存在(已关机)，因此将显示如图 5-3 所示的结果。
实验时,读者可以用一个不存在的主机域名来代替本实验中的 wwww3schoolcom。
图5-3 使用iraceroute 工具追踪 wwww3schoolcom 失败后的显示结果步骤4:dmitry工具的应用。
首先，进入/usr/local/bin 日录.找到 dmitry 工具:然后使用“./dmitry”命令查看其帮助文档;输人“./dmitry-p 192.168.168.153 -p -b”命令扫描机 192.168.68.153,操作过程和显示结果如图 5-4 所示.读者会发现该主机开放了 SSH的22端口图5-4 使用 dmitry 工具扫描主机 1921681185的显示结果如果扫描 wwwbaiducom 开放的 TCP 80 端口，将会显示如图 5-5 所示的结果。
图5-5扫描wwwbaiducom开放的TCP80端口后的显示结果步骤 5: itrace 工具的应用。
itrace 工具有 raceroute 的功能，不同之处在于itrace 使用ICMP反射请求。
如果防火墙禁止了 traceroute,但允许ICMP 的反射请求,那么仍然可以使用itrace 来追踪防火墙内部的路由。
执行“./itrace -ietho -d wwwbaiducom”命令，可以看到如图 5-6 所示的回复信息说明已经进行了成功追踪。
路由器基本配置实验
实验5 路由器基本配置实验一、实验内容1. 根据拓扑图进行网络布线2. 对路由器进行基本的配置二、实验目的及要求1. 根据需要选择正确的电缆类型进行网络设备的连接2. 掌握路由器基本的配置方法3. 学习配置并激活以太网接口4. 掌握测试网络连通性的方法 计划课时：4课时三、 实验环境PT 模拟软件四、 基本拓扑和地址表设备接口 IP 地址 子网掩码 默认网关 R1Fa0/0 192.168.1.1 255.255.255.0 不适用S0/0/0192.16821 255.255.255.0 不适用 R2Fa0/0 192.168.3.1 255.255.255.0 不适用S0/0/0192.168.2.2 255.255.255.0 不适用 PC1不适用 192.168.1.10 255.255.255.0 192.168.1.1 PC2不适用192.168.3.10255.255.255.0192.168.3.1五、实验步骤1 •为网络中的以太网链路布线。
(1) 使用直通以太网电缆将 R1路由器的FastEthernet 0/0接口连接到S1交换机的FastEthernet 0/1 接口。
(2)使用直通以太网电缆将 PC1的网络接口卡(网卡)连接到 S1交换机的FastEthernet 0/24 接 口。
PC1PC2(3)使用交叉以太网电缆将R2路由器的FastEthernet 0/0接口连接到PC2的网卡。
因为PC2和R2路由器之间没有交换机，所以需要使用交叉电缆来直接连接PC和路由器。
(4)将NULL串行电缆的DC錨接到R1路由器的S0/0/0接口，DTE端接到R2路由器的S0/0/0接口。
2.清除配置并重新加载路由器。
( 1 )使用建立的超级终端会话，进入R1 的特权执行模式。
Router>enable( 2)清除配置。
要清除配置，请使用erase startup-config 命令。
网络设备基本配置实验 实验报告
网络设备基本配置实验实验报告一、实验目的本次网络设备基本配置实验的主要目的是让我们熟悉和掌握常见网络设备的基本配置方法和操作流程，包括路由器、交换机等，通过实际操作来加深对网络原理和技术的理解，提高我们的网络配置和管理能力。
二、实验环境1、硬件环境若干台计算机路由器若干台交换机若干台网线若干2、软件环境Windows 操作系统网络设备配置管理软件三、实验原理1、路由器工作原理路由器是连接不同网络的设备，它根据网络地址（如 IP 地址）来转发数据包。
通过路由表的建立和维护，路由器能够确定数据包的最佳传输路径。
2、交换机工作原理交换机工作在数据链路层，根据 MAC 地址来转发数据帧。
它通过学习连接到其端口的设备的 MAC 地址，建立 MAC 地址表，从而实现快速、准确的数据转发。
四、实验内容1、路由器的基本配置登录路由器使用终端软件（如 SecureCRT）通过 Console 口或网络连接登录到路由器。
配置路由器名称为路由器设置一个有意义的名称，以便于识别和管理。
配置接口 IP 地址为路由器的各个接口配置合适的IP 地址，并设置子网掩码和网关。
配置路由协议根据网络拓扑结构，选择合适的路由协议（如静态路由、RIP、OSPF 等），并进行相应的配置。
配置访问控制列表（ACL）通过设置 ACL，限制特定网络流量的访问，提高网络安全性。
2、交换机的基本配置登录交换机与路由器类似，通过 Console 口或网络连接登录到交换机。
配置交换机名称给交换机赋予一个易于识别的名称。
配置 VLAN划分不同的 VLAN，实现网络的逻辑隔离，并为每个 VLAN 配置IP 地址。
配置端口模式将交换机端口设置为 Access 模式或 Trunk 模式，以适应不同的网络连接需求。
配置生成树协议（STP）防止网络中出现环路，保障网络的稳定性。
五、实验步骤1、路由器配置步骤首先，通过 Console 线将计算机与路由器的 Console 口连接，并打开终端软件，设置好相应的参数，成功登录到路由器的命令行界面。
实验的七+DCS控制实验的系统地认识
实验七DCS 控制实验系统的认识一、 MACS DCS 控制系统简介MACS 是和利时公司集多年的开发、工程经验设计的大型综合控制系统。
该系统采用了目前世界上先进的现场总线技术 （ProfiBus-DP 总线），对控制 系统实现计算机监控，具有可靠性高，适用性强等优点，是一个完善、经济、可 靠的控制系统。
1.1 MACS DCS 简介MACS 系统的体系结构如图7.1所示。
—I1 1 || L”工程仔站HtpfiSL,呂I =戏兀 ^lOONhpsR双冗余眼务豁 e翟冗勲lowbps 网10川伽网G- 柜式安螯图7.1 MACS系统的体系结构和利时DCS系统FM系列硬件说明系统中DCS的硬件组成：主要由工程师站、操作员站、主控、端子模块和通讯网络组成。
1、工程师站工程师站是配有系统组态软件的计算机，工程师站能够对应用系统进行功能组态，包括操作员站组态和控制器组态，并进行在线下装和在线调试，是工程师对工程实施各种控制策略和人机交互方式的工作平台。
2、操作员站操作员站是配有实时监控软件和各种可配置的人机接口设备的计算机，完成对生产过程和现场参数的实时监视与操作。
操作员站可全面完成对现场工艺状况的显示、报警、打印、历史数据记录和再现及报表等功能。
工程师站和操作员站均运行在基于Windows NT/2000 构架的PC平台之上。
3、主控单元冗余主控模块是整个FM系列硬件系统的控制单元，采用双机冗余配置，内部具有硬件构成的冗余切换电路和故障自检电路，是实施各种控制策略的平台，也是系统网络和控制网络之间的枢纽。
本实验室组网模式为一台主控控制天煌设备，另一台控制华晟7套设备，上层工业以太网组网连接，在各个操作员界面控制，更多的利用了主控。
4、I/O单元FM系列硬件系统的智能I/O单元由置于主控机柜的I/O模块及对应端子模块共同构成，I/O模块与对应端子模块通过预制电缆连接，用于完成现场数据的采集、处理与驱动，实现现场数据的数字化。
网络接口配置实验报告(3篇)
第1篇本次实验旨在掌握网络接口配置的基本知识，包括主机名、IP地址、子网掩码、默认网关、域名服务器等参数的配置方法。
通过实际操作，熟悉网络接口配置的步骤，为后续网络搭建和调试打下基础。
二、实验环境1. 操作系统：CentOS 7.42. 网络设备：两台虚拟机，分别配置为192.168.1.1和192.168.1.23. 工具：VMware Workstation、putty、ifconfig、vim三、实验步骤1. 配置主机名（1）登录到虚拟机1，使用以下命令修改主机名：```hostnamectl set-hostname vm1```（2）登录到虚拟机2，使用以下命令修改主机名：```hostnamectl set-hostname vm2```2. 配置IP地址、子网掩码和默认网关（1）登录到虚拟机1，编辑`/etc/sysconfig/network-scripts/ifcfg-ens33`文件，添加以下内容：```TYPE=EthernetDEVICE=ens33ONBOOT=yesBOOTPROTO=staticIPADDR=192.168.1.1NETMASK=255.255.255.0GATEWAY=192.168.1.2```（2）登录到虚拟机2，编辑`/etc/sysconfig/network-scripts/ifcfg-ens33`文件，添加以下内容：```TYPE=EthernetDEVICE=ens33ONBOOT=yesBOOTPROTO=staticIPADDR=192.168.1.2NETMASK=255.255.255.0GATEWAY=192.168.1.1```3. 重启网络服务（1）登录到虚拟机1，执行以下命令重启网络服务：```systemctl restart network```（2）登录到虚拟机2，执行以下命令重启网络服务：```systemctl restart network```4. 验证网络连接（1）登录到虚拟机1，使用以下命令测试与虚拟机2的连通性：```ping 192.168.1.2```如果成功，则会收到以下响应：```PING 192.168.1.2 (192.168.1.2) 56(84) bytes of data.64 bytes from 192.168.1.2: icmp_seq=1 ttl=64 time=0.031 ms 64 bytes from 192.168.1.2: icmp_seq=2 ttl=64 time=0.030 ms ```（2）登录到虚拟机2，使用以下命令测试与虚拟机1的连通性：```ping 192.168.1.1```如果成功，则会收到以下响应：```PING 192.168.1.1 (192.168.1.1) 56(84) bytes of data.64 bytes from 192.168.1.1: icmp_seq=1 ttl=64 time=0.032 ms 64 bytes from 192.168.1.1: icmp_seq=2 ttl=64 time=0.029 ms ```四、实验结果通过本次实验，成功配置了两台虚拟机的网络接口，实现了主机名、IP地址、子网掩码、默认网关的配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验七配置网络接口卡
班级：X0620 学号：08 姓名：王捷实验时间：2008-10-14
一、实验目的：
1、了解网卡的驱动模块配置文件。
2、掌握网卡ip地址、网关和域名服务器的配置方法。
二、实验环境：
1、虚拟PC机。
2、linux操作系统。
三、实验内容
1.启动虚拟PC的Linux操作系统并用root用户登录。
用ifconfig –a查看当前主机的网络接口卡，并从输出信息中，找到当前网卡的IP地址和MAC地址以及该网卡所使用的中断号
当前的网卡的IP地址是192.168.1.100
MAC地址是00：0C：29：65：E8：63
网卡所使用的中断号是10
2.ifdown eth0或ifconfig eth0 down命令禁用eth0网卡，然后再用ifconfig命令查看当前活动的网卡，此时eth0网卡的信息应不会显示出来。
使用ifconfig –a命令查看看所有网络接口卡的状态信息，注意查看当eth0网卡被禁用时，所输出的状态信息。
3.用ifup eth0或ifconfig eth0 up命令重新启用eth0网卡，然后再用ifconfig命令查看。
4.利用more/etc/默读les.conf命令查看驱动模块配置文件，从中找出当前eth0网卡所使用的驱动模块名。
5.利用vi编辑器编辑修改/etc/syhsconfig/network-scripts/ifcfg-eth0配置文件，对网卡的IP地址进行修改(若改变了网段，则还应更改相应的网关)，然后保存配置退出。
利用service network restart命令重启Linux系统的网络服务功能，使更改生效。
用ifconfig eth0命令查看当前网卡的IP地址是是否为所更改的IP地址，并用ping命令去ping该地址，检查能否ping通，最后用ping命令再ping一下位于相通网段的其他主机的IP地址，看能否ping通。
为了使虚拟PC和宿主操作系统间能相互ping通，在宿主操作系统的网络和拨号连接中，应将Vmware Network Adapt Vmnet1和Vmware Network Adapt Vmnet8网络适配器禁用。
6.利用netconfig命令来设置或修改网卡的IP地址、网关和域名服务器地址，更改后查看网卡的配置文件和/etc/resolv.conf配置文件，看是否在配置文件中作了对应得修改。
最后用service network restart重启网络服务功能，使配置失效。
四、实验体会
今天的实验十分的顺利没有任何难得问题。
