实验七 串联型晶体管稳压电源的设计 预习资料
晶体管串联可调稳压电源(电路测量及故障排除)
1
2
3
1端: 输入端 2端: 公共端 3端: 输出端 1
2
3
1端: 公共端 2端: 输入端 3端: 输出端
W7800系列稳压器外形
W7900系列稳压器外形
W78，W79系列内部是：具有放大环节的 串联型晶体管稳压电路 串联型稳压电路的组成框图
调整元件
整 流 滤 波
Ui
比较放大
采 样 环 节
Uo
基准电压
集稳压二极管的基本知识
万用表检测稳压二极管
•红表笔是(表内电源)正极，
•黑表笔是(表内电源)负极。
•
•200 •2k •20k •200k
•2 M
•20M
•在 挡进行测量，当 PN 结完 好且正偏时，显示值为 PN 结两端 的正向压降 (V)。 •反偏时，显示 。
万用表检测稳压二极管
•稳压值的判断：
•1.5 k
•+
•0~30V •连续可调 •直流稳压电源 •被测管
•+
•v
•-
•-
稳压及指示电路焊接
1.避免烙铁烫伤 2.烙铁长时间不用时断电 3.剪元器件引脚时避免飞溅伤人 3.未经老师检查不得私自给电路通电
直流稳压电源的组成
交流 电源
变压 器
整流 电路
滤波 电路
稳压 电路
负 载
各部分电路输出波形
电路检修与测量方法
4.电压法。 就是在电路加电的状态下，测量电路各个工作 点的工作电压是否正常。这种方法需要对电路 比较熟悉。但是其测量判断结果会比较准确。
实训任务1
实训任务2
实训任务3
注意安全
1.避免烙铁烫伤 2.烙铁长时间不用时断电 3.剪元器件引脚时避免飞溅伤人 3.未经老师检查不得私自给电路通电

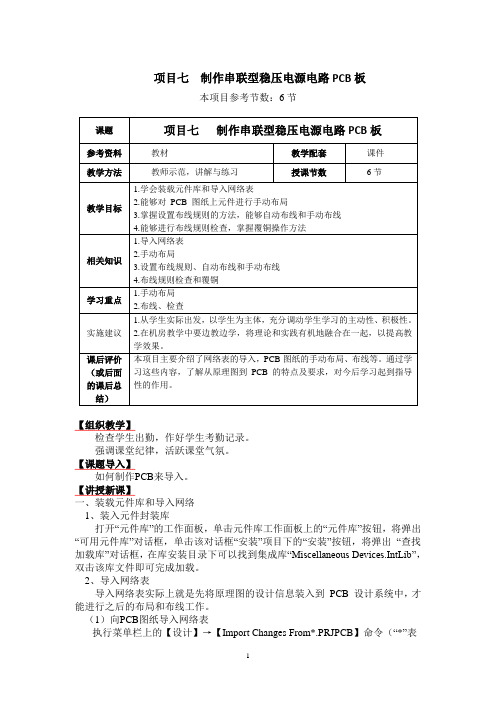

项目七制作串联型稳压电源电路PCB板
项目七制作串联型稳压电源电路PCB板本项目参考节数：6节【组织教学】检查学生出勤，作好学生考勤记录。
强调课堂纪律，活跃课堂气氛。
【课题导入】如何制作PCB来导入。
【讲授新课】一、装载元件库和导入网络1、装入元件封装库打开“元件库”的工作面板，单击元件库工作面板上的“元件库”按钮，将弹出“可用元件库”对话框，单击该对话框“安装”项目下的“安装”按钮，将弹出“查找加载库”对话框，在库安装目录下可以找到集成库“Miscellaneous Devices.IntLib”，双击该库文件即可完成加载。
2、导入网络表导入网络表实际上就是先将原理图的设计信息装入到PCB 设计系统中，才能进行之后的布局和布线工作。
（1）向PCB图纸导入网络表执行菜单栏上的【设计】→【Import Changes From*.PRJPCB】命令（“*”表示文件名，不同名称的文件，其表示内容也随之变化），如图7-5 所示。
向保存好的“串联型稳压电源电路PCB 板”图纸中导入网络表，此时会弹出如图7-6 所示的“工程变化订单（ECO）”对话框。
图7-5 执行导入命令图7-6 “工程变化订单（ECO）”对话框（2）检查PCB 文件中的网络和元件封装单击“使变化生效”按钮，可以检查将要装入到PCB 文件中的网络和元件封装是否正确。
如果检查正确，右边“检查”栏的对应位置将会打勾；如果网络和元件封装有错误，则会出现红色的叉，同时右边的“消息”栏中会显示产生错误的原因，若出现错误，则单击“关闭”按钮，返回原理图进行修改，或添加所需的PCB 库，直到“检查”栏全部正确为止。
（3）PCB编辑器执行网络和元件封装的装入如果上面的检查没有错误，单击“执行变化”按钮，系统将执行所有更改操作，即PCB 编辑器会一项项执行网络和元件封装的装入操作。
若执行成功，“完成”栏将全部打上勾。
（4）查看并保存网络和元件封装信息如果设计人员想要查看更加详细的网络和元件封装信息，可以直接单击对话框中的“变化报告”按钮，这时将会弹出对话框。
串联稳压电源实验报告
串联稳压电源实验报告实验目的，通过实验掌握串联稳压电源的基本原理和使用方法，了解其在电路中的应用。
实验仪器，串联稳压电源、直流电压表、直流电流表、电阻器、导线等。
实验原理，串联稳压电源是一种能够提供稳定输出电压的电源，通过串联稳压电源可以为电路提供稳定的电压，避免由于电压波动而对电路产生影响。
串联稳压电源的基本原理是通过电子元件的控制，使输出电压保持在设定值附近，即使输入电压发生变化，输出电压也能保持稳定。
实验步骤：1. 连接电路，首先将串联稳压电源与直流电压表、直流电流表、电阻器等元件按照电路图连接好。
2. 调节输出电压，将串联稳压电源的输出电压调节旋钮调至所需的输出电压值，观察直流电压表的读数，确保输出电压稳定在设定值附近。
3. 测量电流，通过直流电流表测量电路中的电流值，观察电流表的读数，确保电流稳定在设定值附近。
4. 观察稳压效果，在电路中加入一个电阻器，观察串联稳压电源对电路中电压的稳定作用，通过调节串联稳压电源的输出电压，观察电路中的电压变化情况。
实验结果，经过实验，我们成功掌握了串联稳压电源的基本原理和使用方法，了解了其在电路中的应用。
通过调节串联稳压电源的输出电压，我们观察到电路中的电压保持稳定，即使输入电压发生变化，输出电压也能保持稳定。
同时，通过测量电流值，我们也验证了串联稳压电源对电路中电流的稳定作用。
实验总结，通过本次实验，我们深入了解了串联稳压电源的工作原理，掌握了其在电路中的应用方法。
串联稳压电源在电子电路中具有重要的作用，能够保护电路不受电压波动的影响，确保电路正常工作。
掌握串联稳压电源的使用方法对于电子工程师来说是非常重要的，希望通过本次实验能够加深大家对串联稳压电源的理解，为日后的学习和工作打下坚实的基础。
实验存在的问题，在实验过程中，我们发现串联稳压电源对电路中的电压和电流能够起到稳定作用，但在实际应用中还需要考虑到电路的功率、效率等因素，需要进一步深入研究和实践。
串联型稳压电源PPT教案学习
整流
UDI
滤波
比较放大器
基准电压
采 样 电 阻
RL
UD0
第4页/共11度负反馈：
根据虚短、虚断
∑’
+
U' U UZ
∑ VDZ UZ
R2
U R2
-
U DO R1 R2
U DO
1
R1 R2
U
1
R1 R2
U Z
R
+ A
R1
只要基准电压UZ稳定，输出电压就稳定
PCM PC max
第9页/共11页
（三）保护电路
R0
R0为电流采样电阻，它电压
VT1
UR0 IE1R0
VT2
正常情况下，稳压管的电压UDZ应 小于其稳定电压UZ，即
U DZ U BE2 U BE1 U R0 U Z
IE1 VDZ
当过流时，UR0增大使稳压管击穿，工作在稳压状态
U DZ U BE2 U BE1 I E1R0 U Z
当R1在滑动端的最下端时，可得：
UD0
1
R1 R2 R3
U Z
第6页/共11页
IE1 R1
IR1
R2
A + +
R3 UZ
VDZ1 -
+ IL
UD0 RL
-
所以，输出电压的调节范围是:
稳定电压控制在某个范围内
1
R1 R1 R2
U Z
UD0
1
R1 R2 R1
U Z
第7页/共11页
三、实用串联型稳压电源
串联型稳压电源
会计学
1
稳压二极管组成的稳压电路
串联型晶体管稳压电源制作与调试实训问题
串联型晶体管稳压电源制作与调试实训问题
1. 电源输出电压波动过大或输出电压不稳定
可能的原因：
- 电路中元件的连接不牢固，或者元件选用不合适。
- 没有正确地排除故障，导致电源未正常工作。
- 输入电压不稳定。
解决方法：
- 检查电路连接情况。
- 更换元件，或调整元件值。
- 仔细排查故障，进行逐步排除。
- 检查输入电压，并使用稳压供电以确保输入电压稳定。
2. 电路中元件烧坏
可能的原因：
- 元件工作时超负荷，导致元件烧坏。
- 元件选择不合适。
- 电路中存在短路或其他故障导致元件受损。
解决方法：
- 检查电路中元件的额定电流和功率，确认是否需要更换更大功率的元件。
- 更换合适的元件。
- 重新检查电路连接情况，找到并排除短路和故障。
3. 整个电路完全无反应，没有工作
可能的原因：
- 电源未通电，或电源出现故障。
- 电路连接出现问题，或电路中的部分元件损坏。
解决方法：
- 检查电源连接情况以及电源是否出现故障。
- 检查电路连接情况，确认元件的正负极连接正确，排除可能的短路和故障。
- 检查电路中的所有元件，并重新选用合适的元件替换可能损坏的部件。
以上仅是可能出现的问题和解决方法，实际情况需要具体分析和排查。
在制作和调试过程中，需要严格按照制作说明和安全规范进行操作，避免出现意外情况。
在遇到无法排除的问题时，可以咨询老师或相关技术人员寻求帮助。
串联式稳压电源实验报告(一)
串联式稳压电源实验报告(一)本文主要是关于“串联式稳压电源实验报告”的撰写，此次实验旨在通过使用串联式稳压电源，通过实测得到稳压电源的输出电压，并评估其性能。
本文将从实验的背景、实验流程、实验结果和结论四个方面进行介绍。
一、实验背景电源作为电子设备所需的能量源，是电子系统中必不可少的组成部分。
在许多的电子设备中，安全可靠的电源系统才能确保设备稳定运行。
稳压电源作为一种实验常用的电源类型，可根据需要调节电压输出，在电子制作中有着广泛的应用。
基于此背景，本次实验选择串联式稳压电源进行研究，并通过对输出电压的实测，评估其性能和可靠性。
二、实验流程1. 实验前准备：准备工具：万用表，电阻箱，鳄鱼夹等；准备材料：电容器，电阻，三极管，变阻器等。
2. 实验步骤：步骤一：根据实验要求，设计并搭建串联稳压电源电路；步骤二：使用万用表测量当输入电压固定为24V时，输出电压在不同负载下的变化情况；步骤三：记录数据并绘制输出电压随不同负载时的变化曲线；步骤四：根据输出的曲线结果，分析性能、稳定性和可靠性等关键指标。
三、实验结果实验结果表明，在输入电压固定为24V时，随着不同负载电流的增加，输出电压呈下降趋势，但在一定范围内可维持较稳定的输出电压。
随着负载电流的增大，随之产生的内部热损失越来越大，在额定小电流范围内电源的效率高，但同时也会限制电源的功率输出，不过对于一般电子设备来说，其电流较小，这并不会对使用造成太大的影响。
四、结论本次实验采用串联式稳压电源，实测了其在不同负载下的输出特性。
根据实验结果分析可知，该电源可以为电子设备提供不同电压的电源需求，但随着负载电流的增加，其稳定性会有所下降。
因此，对于不同的电子设备性能要求，还需要进行实验测试评估，以便于更好地确定适合的电源输出要求。
综上所述，本次实验证明了串联稳压电源的实用性，并为后续电子设备的电源选择提供了支持和依据。
同时，本次实验也为我们更好地掌握电源电路的设计和制作提供了实践机会和基础。
串联型直流稳压电源
一、设计目的.二、设计任务和要求.三、电路原理分析与方案设计四、电压仿真过程及结果五、电压调试过程与结果六、心得体会.七、参考文献资料.八、实物图稳压管稳压电路输出电流较小，输出电压不可调，不能满足很多场合下的应用。
串联型稳压电路以稳压管稳压电路为基础，利用晶体管的电流放大作用，增大负载电流；在电路中引用深度电压负反馈使输出电压稳定；并且，通过改变反馈网络参数使输出电压可调。
二、设计任务与要求要求：设计并制作用晶体管和集成运算放大器组成的串联型直流稳压电源。
指标：1、输出电压6V、9V两档，同时具备正负极性输出；2、输出电流：额定电流为150mA，最大电流为500mA；3、在最大输出电流的时候纹波电压峰值▲Vop-p≤5mv；任务：1、了解带有放大环节串联型稳压电路的电路图；2、识图放大环节串联型稳压电路的电路图；3、仿真电路并选取元件；4、安装调试带有放大环节串联型稳压电路；5、用仪器表对电路调试和测量相关；6、撰写设计报告、调试；三，电路原理分析与方案设计采用变压器、二极管、集成运放，电阻、稳压管、三极管等元件器件。
220V 的交流电经变压器变压后变成电压值较小的交流，再经桥式整流电路和滤波电路形成直流，稳压部分采用串联型稳压电路。
比例运算电路的输入电压为稳定电压，且比例系数可调，所以其输出电压也以调节；同时，为了扩大输出大电流，集成运放输出端加晶体管，并保持射极输出形式，就构成了具有放大环节的串联型稳压电路。
1、方案比较方案一：用晶体管和集成运放组成的基本串联型直流稳压电源方案二：用晶体管和集成运放组成的具有保护环节的串联型直流稳压电源方案三：用晶体管和集成运放组成的实用串联型直流稳压电压可行性分析：上面三种方案中，方案一最简单，但功能也最少，没有保护电路和比较放大电路，因而不够实用，故抛弃方案一。
方案三功能最强大，但是由于实验室条件和经济成本的限制，我们也抛弃方案三，因为它牺牲了成本来换取方便。
串联型直流稳压电源设计资料
摘要直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。
变压器把市电交流电压变为所需要的低压交流电。
整流器把交流电变为直流电。
经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。
本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现电压为正负三伏与九伏。
关键词：直流；稳压；变压目录1.绪论 (3)1.1. 设计目的及意义 (3)1.2. 设计的任务及要求 (3)2. 设计方案 (4)2.1. 直流稳压电源电路设计 (4)2.1.1.采用三端集成稳压器电路 (4)2.1.2.用单片机制作的可调直流稳压电源 (4)2.1.3.晶体管串联式直流稳压电路 (4)2.2. 最终决定的直流稳压电源电路设计方案 (5)3.2直流稳压电源方案的确定 (7)3.2.1 电源变压器 (7)3.2.2 整流电路 (7)3.2.3滤波电路 (10)3.2.4 稳压电路 (12)4.元件选择 (13)4.1变压器的设计和选择 (14)4.2 整流电路的设计及整流二极管的选择14 4.3 滤波电容的选择 (15)4.4 稳压电路的设计 (15)4..5总体电路 (17)5.电路仿真及数据分析 (18)5.1电路仿真 (18)5.2 数据整理及最终分析 (19)5.2.1.稳压模块的数据结果 (19)5.2.2. 整体分析 (19)6.稳定直流稳压源的制作 (20)7.总结 (20)参考文献 (21)附录元件清单 (22)1.绪论1.1.设计目的及意义本次设计的串联型直流稳压电源具有较高的实用价值。
通过本次设计让我充分理解了串联型直流稳压电源的工作原理，了解其工作特点以及目前市面上一些直流稳定电源存在的一些缺陷。
通过设计尽量去完善直流稳压电源系统。
使得这个电源在使用的时候尽量便捷，尽量直观。
在一系列的设计过后能够使自己初步形成工程设计的基本思想和一般设计方法。
模电课程设计实验报告----串联型直流稳压电源
模电课程设计一、 设计题目题目：串联型直流稳压电源 二、 设计任务和要求要求：设计并制作用晶体管和集成运算放大器组成的串联型直流稳压电源。
指标：1、输出电压6V 、9V 两档，同时具备正负极性输出；2、输出电流：额定电流为150mA ，最大电流为500mA ；3、在最大输出电流的时候纹波电压峰值▲V op-p ≤5mv ； 三、 原理电路设计： 1、 方案比较与确定基本思路：先对输入的220V 交流电压进行降压，然后就用单相桥式二极管对电压进行整流。
整流后利用电容的充放电效应，对其进行滤波，使输出电压平滑。
之后再通过稳压电路的功能使输出直流电压基本不受电网波动和负载电阻变化的影响，从而获得足够高的稳定性。
方案1：220V 交流电压经过基本部分降压整流后，将经过稳压部分对其进行稳压，稳压部分如下图，利用稳压管和三极管组成的稳压单元电路，同过D1电压作为三极管Q1的基准电压，电路引入电压负反馈，使电网电压波动不会对Q1的基极电位产生很大的影响，则有E B BE U U U -=可知，BE U 变化将导致发射极电流的变化，从而稳定R 两端电压，达到稳压的效果。
方案二：经过整流后，脉动电流通过滤波电路，其中滤波电路我采用RC 型滤波电路，先用电容值较大的电解电容对其进行低频滤波，靠近输出端处使用较低电容值的陶瓷电容进行高频滤波，使滤波后电压能够变得比较平滑和波动小。
滤波后接上下图的稳压电路，如图为具有放大环节的串联型稳压电路，其中包括了比较放大电路，基准电压电路，以及采样电路。
当采样睇啊路的输出端电压变化时，通过运算放大器的比较放大后，抑制输出电压的变化，从而使输出电压得到稳定。
通过对以上两个方案的比较，发现方案一得输出电压不可调，输出电流较小，而第二个方案的输出电压可调，且输出电流能够满足课程设计要求，另外稳压效果较好，所以选择方案二。
2、 电路框图电路框架如图所示，先通过变压器对输入的交流电压进行变压，其后再通过整流和滤波，然后接上由比较放大、基准电路和采样电路组成的稳压电路，为了进一步得到更加稳定的电压，再加上基本滤波部分，这样就成为一个能正负输出的稳压电源。
串联稳压电源设计报告
目录1 设计目的与要求 (1)1.1设计目的 (1)2.2设计要求 (1)2 设计思路及电路 (1)2.1设计思路 (1)2.2变压电路 (2)2.3整流及滤波电路 (2)2.4稳压电路 (3)2.5整体设计电路 (4)3 设计仿真结果 (4)4 串联稳压电源的改进措施 (5)4.1使用恒流源负载 (5)4.2增加电压放大部分的级数 (6)4.3采用辅助的稳定电源 (6)4.4增加补偿电路 (6)5 硬件的安装调试与测试 (6)6 实习的收获与体会 (7)参考文献 (7)附录 (9)串联稳压电源1 设计目的与要求1.1 设计目的在电子电路中，通常需要电压稳定的直流电源供电。
本次设计的目的是通过串联稳压电源的设计、安装和调试掌握直流电源的工作原理及其一般设计方法，了解变压器、整流二极管、滤波电容及集成稳压器在电路中的作用，掌握直流稳压电源的调试及主要技术指标的测试方法。
2.2 设计要求设计一串联稳压电源，要求其输出电压在9~12V可调，并且具有过流过压保护装置。
2 设计思路及电路2.1 设计思路稳压电源是由电源变压器、整流电路、滤波电路和稳压电路等四部分组成。
电源变压器是将交流电网220V的电压变为所需要的电压值，然后通过整流电路将交流电压变为脉动的直流电压。
由于此脉动的直流电压还含有较大的纹波，必须通过滤波电路加以滤除，从而得到平滑的直流电压。
但这样的电压还随电网电压的波动、负载和温度的变化而变化。
因而在整流、滤波电路之后，还需要接稳压电路。
稳压电路的作用是当电网电压波动、负载和温度变化时，维持输出电压电流稳定。
整个电路设计分为变压部分、整流部分、滤波部分、稳压部分，分别从每部分着手，设计整个电路图。
图1 稳压电源结构图2.2 变压电路变压器是根据电磁感应的原理做成的,变压器有两个独立的共用一个铁芯的线圈。
分别叫作初级线圈和次级线圈。
交流电的方向和大小随时间变化的,变压器初级通上交流电时,变压器的铁芯中产生了交变的磁场,在次级就感应出频率相同的交流电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验七 串联型晶体管稳压电源的设计 预习资料：
一. 实验内容概述
本实验需要利用实验室提供的元器件在实验箱上搭建一个电源电路，并调试。
二. 调试方法
电路调试时通常做法是：先将整个电路图按功能划分为若干模块，本次电路应该会分为（变压器、电
桥、电容滤波、稳压、负载）五个模块；然后将各模块内部电路连好，本次实验中前两个模块在实验箱上
已经提供，内部连线也已接好，因此需要将后三个模块亲自连好，如图片“模块介绍.JPG”所示；最后按
照信号流向逐级调试（即从最初信号开始，每次多加一个模块，直至最后整机电路调试成功），本次实验
根据电源电路信号变化的特点依次调试整流电路、整流滤波电路、整流滤波稳压电路既可。
1. 按照设计好的电路图在实验箱上实现电容滤波、稳压电路、负载三个模块内部底层连线，如图片“底
层电路.JPG”所示
2. 将电位器RP1、RP2也接入电路，如图片“接入电位器.JPG”所示
3. 电路接成整流电路，整流电路需要三个模块（变压器、电桥、负载），如图片“整流电路.JPG”所示
实验箱上电后，用示波器观察整流前（电桥左端）的电压波形，填入表格3-24记为U2的波形，并用
万用表交流电压档测量此电压有效值记为U2；然后在用示波器观察整流后（负载两端）的电压波形，填入
表格3-24记为U3的波形，并用万用表直流电压档测量此电压值记为U3L
4. 电路接成整流滤波电路，整流电路需要四个模块（变压器、电桥、电容、负载），【由于需要测量电流，
此电路必须接入电流表，而且在测量数据时电流表必须算作负载的一部分】如图片“整流滤波电路.JPG”
所示
由于本电路中接入电解电容，电容正端要接电桥正端，如果接反，就会发生爆炸，因此务必仔细检查
并请辅导同学把关后，再给实验箱上电；
用示波器观察负载（包括电流表）两端电压波形，填入表格3-24记为U4的波形，并用万用表直流电
压档测量此电压值记为U4L；
调节RP2观察电流表数值变化范围，将电流最大值和最小值之间的数值变化区间5等分，得到6个电
流值，记录这6个电流值时对应负载（包括电流表）两端电压值，记入表格3-25
5. 电路接成整流滤波稳压电路，电路需要五个模块，【由于需要测量电流，此电路必须接入电流表，而且
在测量数据时电流表必须算作负载的一部分】如图片“整流滤波稳压电路.JPG”所示
实验箱上电后，用示波器观察负载（包括电流表）两端电压波形，填入表格3-24记为Uo的波形，调
节RP1，并用万用表直流电压档测量此电压值的最大值和最小值，记为ULMAX和ULMIN；
先调节RP1，使得UL为10V，然后再调节RP2观察电流表数值变化范围，将电流最大值和最小值之间
的数值变化区间5等分，得到6个电流值，记录这6个电流值时对应负载（包括电流表）两端电压值，记
入表格3-26
先调节RP1，使得UL为10V，然后将实验箱断电，将变压器副边电压从15V换为9V，实验箱上电后勿
动RP1和RP2，用万用表测量此时负载（包括电流表）两端电压，填入表格3-27记为UL’，再调节RP1，
用万用表测出负载（包括电流表）两端电压最大值和最小值，记为UL’MAX和UL’MIN；
三. 实验相关原理
来实验室之前进行电路设计时，请思考以下问题：
（1）电源一般会有哪几部分电路组成？（2）每部分电路功能分别是什么？（3）本次实验降压电路采用
什么器件降压？降压后可选择电压有哪几组？本次实验选择哪一组？（4）若降压后电压选高了会对电路
有什么影响？（5）若降压后电压选低了又会对电路有什么影响？（6）常见小功率整流电路有哪几种？本
次实验采用哪种整流电路？（7）整流电路的关键元件什么？请画出本次整流电路原理图。（8）常用滤波
电路有哪些？本次实验采用哪种？为什么？（9）请画出电容滤波电路的输出特性曲线？（10）本次实验
滤波电路中的电容C1是陶瓷电容还是电解电容？为什么？（11）实验中滤波电容C1选取哪个？为什么？
（12）本次实验稳压电路由哪些部分组成？（13）稳压原理是什么？（14）本次电路负载是哪些元件？每
个元件的作用是什么？（15）如果只用电位器Rp2作为负载可以吗？为什么？（16）负载中可调电阻Rp2
参数选哪个？怎么计算？（17）负载中固定电阻R5也叫保护电阻，它是保护什么的？阻值参数怎么计算？
(18) R5阻值计算值对应可选电阻有那几个？选哪个？为什么？（19）稳压电路中R3、Rp1、R4组成的电
路叫什么名字？先确定哪个参数？Rp1的作用是什么？（20）Rp1、R4的参数怎么计算和选取？（21）R2
和Dz组成的电路叫什么名字？稳压管Dz可选参数有哪几个？选哪个？选其他参数的稳压管会对电路有什
么影响？（22）R3的阻值怎样计算和选取？（23）如果找不到和计算值完全吻合的电阻就会选取阻值相近
的电阻，本次实验R3这样做可以吗？为什么？（24）R2可以叫什么电阻？他的阻值大小会对哪个元件产
生怎样的影响？（25）三极管T2的作用什么？本次可选的三极管有哪几个？T2选择哪个？为什么？（26）
三极管T1在本次实验电路中的名字叫什么？参数选哪个？为什么？（27）电阻R1的作用什么？他的阻值
大小会对哪个元件产生怎样的影响？（28）电路中C2和C3的作用是什么（参考康华光电子技术基础模拟
部分第五版P307）？（29）C2和C3选择陶瓷电容还是电解电容？为什么？ （30）本次实验中稳压电路
为什么叫串联型稳压电路？（31）本次设计的电源为什么叫晶体管稳压电源？（32）开关型稳压电源中调
整管工作在什么状态？开关电源特点是什么？用于什么样的场合？
以上便是进行预习提问时的问题，每个人都会问到，请各位同学重视。
1. 示波器使用注意事项：
（1） 本次实验电压值相对较大，所以垂直方向显示量程选择最大“5V/格”，而且如果垂直方向微
调旋钮锁定波形不能显示完全，再加上本次实验所有波形都不需要读数，所以垂直方向微调
旋钮不要锁定，只要调节微调旋钮使波形显示合适即可；
（2） 耦合方式选择开关必须选择DC（直接耦合）；
（3） 触发信号源（SOURCE-在示波器面板上最右上角）开关选择第三位“LINE”；
（4） 当第一个被测波形在示波器屏幕上显示合适以后，面板上所有旋钮按键开关不能再做任何调
整就要观察完本次实验所有波形，尤其是垂直和水平方向位置旋钮、微调旋钮、量程旋钮，
如果发生变化本次实验所有波形就会因为显示条件不同而不能相互对比，导致实验失败。
2. 实验注意事项：
（1） 仔细接线、查线，确保连线没有多接、少接、错
接，实验电路方可上电进行测量；
（2） 必须保证元器件极性区分正确，本次实验稳压二
极管、三极管、电解电容都需要区分极性，如果
接反元器件会被烧毁，尤其是电解电容接反就会
发生爆炸；三极管9013和9014管脚排列如右图
所示
（3） 实验过程中，严禁带电操作，凡是换线、接线、
改线等操作均须断电；
（4） 实验中如果发生意外，不要慌张，立即断电，找
老师处理；
（5） 变压器、电桥、电位器均在实验箱上，选择合适
长度的导线连入电路；
（6） 实验数据完成后，先将数据表格交给老师，等老师亲自检查电路功能及连线并且数据签名后，
方可拆线，如果提前拆线，认为实验失败；
（7） 拆线整理时，数清导线个数（5根红色短导线、4根黑色中长导线、5根蓝色长导线）及元件
个数，将元件袋及导线交给辅导同学检查无误后方可离开实验室；
（8） 实验完成三天内学委将实验报告上交实验室。
特别提示：
请每位同学格外重视设计性实验并抓紧时间准备，在来实验室之前把要求的设计性实验报告前半部分
和数据表格交给学习委员；
完成实验后努力写好实验报告提高实验成绩，并且依据文件“稳压电源设计实验报告评分标准,doc”
来补充完善实验报告。
19周周二早8点至12点，需要补做实验的同学请及时前来，此后本学期实验室不再开放。
